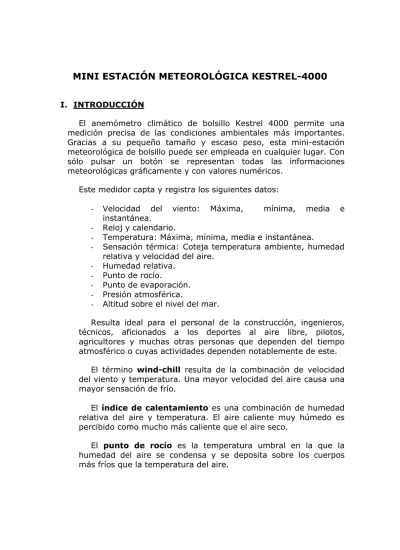

MINI ESTACIÓN METEOROLÓGICA KESTREL-4000
I. INTRODUCCIÓNEl anemómetro climático de bolsillo Kestrel 4000 permite una medición precisa de las condiciones ambientales más importantes. Gracias a su pequeño tamaño y escaso peso, esta mini-estación meteorológica de bolsillo puede ser empleada en cualquier lugar. Con sólo pulsar un botón se representan todas las informaciones meteorológicas gráficamente y con valores numéricos.
Este medidor capta y registra los siguientes datos:
- Velocidad del viento: Máxima, mínima, media e
instantánea.
- Reloj y calendario.
- Temperatura: Máxima, mínima, media e instantánea.
- Sensación térmica: Coteja temperatura ambiente, humedad
relativa y velocidad del aire.
- Humedad relativa.
- Punto de rocío.
- Punto de evaporación.
- Presión atmosférica.
- Altitud sobre el nivel del mar.
Resulta ideal para el personal de la construcción, ingenieros, técnicos, aficionados a los deportes al aire libre, pilotos, agricultores y muchas otras personas que dependen del tiempo atmosférico o cuyas actividades dependen notablemente de este.
El término wind-chill resulta de la combinación de velocidad del viento y temperatura. Una mayor velocidad del aire causa una mayor sensación de frío.
El índice de calentamiento es una combinación de humedad relativa del aire y temperatura. El aire caliente muy húmedo es percibido como mucho más caliente que el aire seco.
El punto de rocío es la temperatura umbral en la que la humedad del aire se condensa y se deposita sobre los cuerpos más fríos que la temperatura del aire.
II. ESPECIFICACIONES TÉCNICAS ¾General:
Actualización de datos en pantalla...Cada segundo
Desconexión automática...Tras 30 sg. de inactividad Memoria...……...Hasta 250 valores de medición ¾Velocidad del viento:
Campos de medición...De 0,3 a 41 m/sg De 60 a 7.830 piés/ minuto De 1 a 144 km/ h De 0,7 a 89 millas /hora De 0,6 a 78 nudos De 1 a 16 en la escala Beaufort Tiempo de reacción...…...Aproximadamente 1 segundo Resolución...0,1 ( en pies/ min = 10 ) Precisión...± 3 % de la lectura
¾Temperatura:
Campo de medición...-29 a +70º C Tiempo de reacción...Aprox. 1 minuto Wind chill (Temperatura percibida)...…...Sí
Resolución (Temp.. y wind chill)...0,1 ºC. Precisión (Temp. y wind chill)...±1º C. ¾Humedad relativa:
Campo de medición...0 a 100 % Tiempo de reacción...Aprox. 1 minuto Punto de rocío...Sí
Índice de calor...…Sí Resolución...0,1 % Precisión...± 3 % ¾Presión barométrica del aire:
Campo de medición...…...870 a 1080 hPa/ milibares Altura sobre el nivel del mar...Sí
Resolución...1 hPa Precisión...±3 % hPa
III. DESCRIPCIÓN (Dibujos 1 y 2)
1- Botón de encendido y de acceso al Setup
2- Botones de Función.
3- Botones de Modo
4- Botón de Comando
5- Botón de iluminación de la pantalla.
6- Botón de almacenamiento de datos manual
IV. MEDICIÓN
El Kestrel 4000 está ajustado desde el Servicio de Préstamo del CRAN para que las lecturas aparezcan en castellano. Además, las unidades de medición, la fecha, la hora, y los demás parámetros de funcionamiento y calibración ya han sido modificados para mayor comodidad del usuario. Se recomienda no alterar dichos ajustes.
Este medidor muestra en todo momento, en la parte inferior de la pantalla, las teclas que debemos pulsar en cada caso para ejecutar las diferentes opciones. Por ello su manejo es muy sencillo, pero son tantas las operaciones que se pueden realizar que conviene repasar las diferentes utilidades de cada botón.
1- El botón (On/Off, setup) sirve para encender y apagar el medidor.
Si se pulsa cuando el aparato está encendido nos abrirá el menú de opciones. Mediante los botones nº 2 ST se puede navegar por el menú de opciones para cambiar los siguientes parámetros:
Apagado: Si pulsa el botón 1 o el 4 el equipo se apagará.
Memoria: Cuando haya seleccionado esta opción, pulsando el botón 4 se abre un submenú con las siguientes opciones:
OPCIÓN UTILIDAD OPERACIÓN Borrar log
(Ir/OK)
Borra los datos
almacenados en gráficas Pulsar botones 3 para borrar (aparecerá OK) Borrar MMA
(Ir/OK)
Borra los datos registrados en las pantallas Min, Prom. Máx. Las gráficas
permanecen intactas
Pulsar botones 3 para borrar (aparecerá OK)
AutGuardar (Sí/No)
Guarda automáticamente los datos registrados en los lapsos de tiempo prefijados
Pulsar botones 3 Sí =Activado No = Desactivado Tasa
(....sg,min, hr)
Fija los periodos de tiempo en los que se registrarán los datos de modo
automático
Pulsar botones 3 para incrementar o disminuir los tiempos
Sobrescrbr (Sí/No)
Activa la función para que, cuando la memoria esté llena, sobrescribir los datos nuevos eliminando los más antiguos Pulsar botones 3 Sí =Activado No = Desactivado ManGuardar (Sí/No)
Activa el registro de datos manual pulsando el botón 6
Pulsar botones 3 Sí =Activado No = Desactivado
Medidas: En este menú se pueden activar o desactivar las mediciones que no nos interesen. En todo momento, el display muestra las teclas que han de pulsarse.
Gráfico: En este menú se pueden variar los valores máximos y mínimos a registrar en las gráficas correspondientes.
Unidades: En este menú pueden elegirse las unidades en las que se reflejan las medidas de velocidad del viento, temperatura, presión atmosférica y altitud sobre el nivel del mar.
Pantils usuario: Pueden configurarse las 3 pantallas de usuario para que muestren 3 mediciones diferentes, cada una según nuestra preferencia.
Sistema: En este menú podremos realizar ajustes varios:
- Contraste de la pantalla.
- Desconexión automática por inactividad del equipo en
diferentes lapsos de tiempo.
- Calibración del barómetro. No se recomienda.
- Calibración del higrómetro. No se recomienda.
Idioma: El equipo está configurado ya para ofrecer las lecturas en castellano. No se Recomienda su manipulación.
Restaurar: Sirve para volver a la configuración de fábrica del medidor. En este menú hay 3 opciones:
- Métrico: Cambia todas las unidades de medida a las del SI
(Sistema Métrico Internacional )
- Imperial: Cambia todas las unidades de medición al Sistema
inglés. No se recomienda
- Defaults: Cambia todos los valores, calibraciones,
parámetros de funcionamiento y unidades de medida a los fijados por el fabricante. No se recomienda.
2- Los botones de Función (Select measurement) sirven para
cambiar las funciones, es decir, pasar de pantalla para visualizar:
- Fecha y hora
- Viento
- Temperatura
- Frío: Temperatura percibida
- Humedad relativa
- Índice de calentamiento
- Punto de rocío
- Punto de evaporación
- Presión barométrica del aire
- Altura sobre el nivel del mar
- Altitud respecto a la densidad del aire
- Usuario 1: 3 mediciones directas, elegidas según
programación
- Usuario 2: 3 mediciones directas, elegidas según
programación
- Usuario 3: 3 mediciones directas, elegidas según
programación
3- Los botones de Modo (Select view) sirven para elegir los modos de
presentación de la información en cada función de medición. Pulsando estos botones podremos elegir tres modos:
- Medición instantánea: En cada pantalla aparece el icono correspondiente, la unidad en la que se representa la medida y, resaltado en el centro, la lectura instantánea.
- Mín , prom , Máx : Además del icono y la unidad de medida
correspondiente, en cada pantalla aparecen tres valores: el mínimo, el promedio y el máximo registrados. En las funciones de Reloj-calendario y en las tres pantallas de usuario no se muestran estos valores.
- Gráficas: En este modo, los datos históricos registrados se
muestran gráficamente. En cada pantalla aparece el icono y la unidad de medida correspondientes, además de un eje de abscisas con los valores representados en negro y la indicación de pulsar el botón 4 para obtener datos. Al pulsar este botón podremos ver el valor numérico de cada registro y la hora y fecha en la que se ha recogido. Mediante los botones 3 podremos avanzar y retroceder por la gráfica moviendo un cursor vertical. De esta manera podremos consultar la fecha, hora y valor registrado en cada punto de la gráfica, ya que dichos datos aparecen en la pantalla. Pulsando de nuevo el botón 4 volveremos a la gráfica principal. El modo gráfica no se activará en la pantallas de reloj calendario ni en las tres de usuario.
4- El botón 4, o botón de Comando (Enter) sirve para acceder a los datos históricos reflejados en las gráficas. Además, en el menú de configuración (Setup) se pulsa para hacer la selección correspondiente. En la parte inferior de la pantalla se indica la posibilidad de su utilización.
5- El botón 5 (Light) sirve para iluminar la pantalla en condiciones de baja visibilidad.
6- El botón 6 (Store Data) se pulsa para almacenar los datos manualmente. Si esta operación esté activada, podremos pulsarlo cada vez que queramos registrar una medición. Los datos se almacenarán en la memoria interna del medidor, al igual que sucede en el caso del almacenamiento automático, sólo que sin periodo cronológico predefinido.
V. SEGURIDAD
- No realizar los ajustes no recomendados.
- Proteja la hélice del anemómetro cuando no se estén
realizando mediciones. Para ello, usar el cobertor plástico que incorpora el medidor.
- Proteja el medidor de posibles golpes y de temperaturas por
encima de 80º C.
- Ante la sospecha de mal funcionamiento del equipo,
devuelva este al Servicio de Préstamo del CRAN lo antes posible.
- Las mediciones de velocidad del viento sólo son registradas
