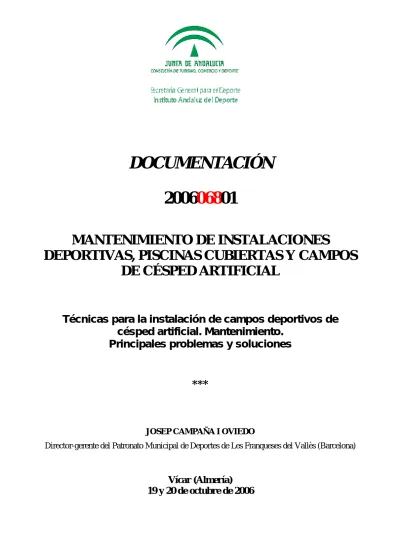

01 MANTENIMIENTO DE INSTALACIONES

DEPORTIVAS, PISCINAS CUBIERTAS Y CAMPOS

DE CÉSPED ARTIFICIAL

Técnicas para la instalación de campos deportivos de césped artificial. Mantenimiento.

Principales problemas y soluciones

***

JOSEP CAMPAÑA I OVIEDO

Director-gerente del Patronato Municipal de Deportes de Les Franqueses del Vallès (Barcelona)

Vícar (Almería) 19 y 20 de octubre de 2006

(2)

Técnicas para la instalación de campos deportivos de césped artificial

Mantenimiento. Principales problemas y soluciones

Josep Campaña Oviedo Vícar (Almeria)

(3)

INFRAESTRUCTURA DEPORTIVA

“MANTENIMIENTO DE INSTALACIONES DEPORTIVAS , PISCINAS CUBIERTAS Y CAMPOS DE CÉSPED ARTIFICIAL”

VÍCAR (ALMERIA) 19 y 20 de octubre de 2006

Josep Campaña Oviedo Licenciado en Educación Física

Diplomado en Gestión de Instalaciones Deportivas Máster en Dirección y Gestión Deportiva

1.- INSTALACIÓN DE CAMPOS DE CÉSPED ARTIFICAL 1.1.- Evolución de los campos deportivos de césped artificial

1.2.- Características constructivas principales de las instalaciones de campos deportivos de césped artificial.

2.- PROGRAMA DE MANTENIMIENTO DE CAMPOS DEPORTIVOS DE CÉSPED ARTIFICIAL 2.1.- Mantenimiento a realizar por la propiedad

(4)

Durante los años 70, desarrollo del césped sintético en USA.

Una simple moqueta verde!

-1983: Primeros terrenos en Europa- Fundamentalmente

terrenos de hockey en césped puro o arenado.

-1984: Se desarrollan los primeros céspedes lastrados de arena

dedicados al terreno de fútbol. Se instalan en campos de 1ª

División de la Liga Inglesa.

-1990: Aparición de fibras P.E (LSR: Low Sliding Ratio) y de

estructuras abiertas.

-1996: El mercado de terrenos sintéticos crece rápidamente. La

demanda de calidades deportivas aumenta. Primeras

realizaciones experimentales del césped sintético de tercera

generación.

-1999: Desarrollo extraordinario del césped sintético de

tercera generación.

-1995: Primeras investigaciones sobre el césped lastrado con

gránulos de caucho.

-2001: Implicación por parte de FIFA y UEFA en el desarrollo

del producto, así como en la creación de las normativas.

(5)

La hierba natural es, sin

ningún género de dudas, el

modelo hacia el cual debe

tender el desarrollo en el

césped sintético.

La hierba artificial ha resuelto los

problemas de amortiguación de golpes.

Ha conseguido ofrecer el mayor

rendimiento que se exige a un campo,

en cuanto al número de horas de uso.

(6)

Césped Sintético

tradicional

Capa de Flexibilidad

Fibras de hierba ( Polipropileno) _Arena

5/16°

SUBBASE

25 a

32

mm.

(7)

Nacimiento del

césped artificial de

última generación

Fibras de hierba ( Polipropileno) _Arena

SUBBASE

Capa de flexibilidad

(8)

Nacimiento del césped

artificial de última

generación

Arena

- AUMENTO DE LA ALTURA DE LAS BRIZNAS

50-55-60

mm.

SUBBASE

GEOTEXTIL

- UTILIZACION DE HILOS PESADOS

Polietileno ( 11.500 Dtex.)

(9)

Nacimiento del césped

artificial de última

generación

- REDUCCIÓN DE LA CANTIDAD DE ARENA

_{( aproximadamente 12 mm.)}

Arena

12 mm.

SUBBASE

GEOTEXTIL

(10)

Nacimiento del césped

artificial de última

generación

- RELLENO DE LAS FIBRAS CON CAUCHO PURO

Arena

12 mm.

28-33 mm

10-20 mm

SUBBASE GEOTEXTIL

- FIBRILIZACIÓN

(11)

- Césped de 3ª generación

- Estructura abierta

- Nueva fibra exclusiva de 11.500 Dtex.

- Relleno de fibras con caucho (SBR) sin mezcla

con arena

- Fibrilización realizada “in situ” para una

mejor conservación del granulado de relleno.

(12)

50 mm. 55 mm. 60 mm. FIFA

- Doble backing polipropileno + no tejido poliamida

- Lastre de arena: 17 a 21 kg/m2

- Lastre de caucho 0,5/1,5: 10 a 16 kg/m2

- Fibra recta fibrilada in situ: altura 10 mm. Aprox.

(13)

EVOLUCIÓN ACTUAL DE LOS NUEVOS TIPOS DE CÉSPED ARTIFICIAL:

En cuanto al césped:

1.- Fibrilado nuevo (al desfibrilarse tiene un aspecto parecido al monofilamento. Mayor

durabilidad)

2.- Tipos de césped mixtos: combinación de monofilamento y fibrilado

(Se consigue mantener durante más tiempo erguido el césped – “se enmoqueta menos”. Aspecto estético. Combina las propiedades de los

tipos d fibra)

3.- Vuelta a tipos de césped de monofilamento (se ha conseguido mejorar las propiedades del monofilamento e incluso a combinar acabados en

diferentes tonos de verdes – más parecido al césped natural-. Más durabilidad. La fibra tiene

(14)

En cuanto al caucho:

1.- Caucho tratado (color verde). Más caro en cuanto al coste.

Mismas propiedades que el caucho normal. Mejora sólo a nivel estético

(15)

En cuanto a la base elástica:

1.- Tendencia a volver a instalar una capa elástica (aglomerado de caucho+poliuretano) por debajo

del césped y reducir un 50 % la cantidad de caucho (de 15 kgrs/m2 a 8 kgrs/m2)

Incremento de entre 25.000 y 30.000 euros aprox. sobre el coste total.

Según últimos estudios realizados, los campos con base elástica tienen comportamiento que los campos que no disponen de base elástica. La

(16)

Realización de la infraestructura

Cercado del terreno

PROCESO DE INSTALACIÓN

Instalación del césped artificial

Ajuste del césped artificial

Instalación del marcaje blanco Finalización y realización del marcaje

(17)

P4 : Mise en œuvre du gazon

synthétique « Prestige »

INSTALACION DEL CESPED ARTIFICIAL

Enarenamiento del terreno

Terreno arenado Suministro del elastómero

Extendido del elastómero Fibrilización de la fibra

(18)

(19)

(20)

Programa mantenimiento

1.-Mantenimiento a realizar por la

propiedad

2.- Mantenimiento por empresa

especializada: con periodicidad

mínima semestrál.

(21)

Mantenimiento propiedad

• Objetivos:

- Evitar la contaminación y ensuciamiento del

terreno de juego.

- Correcto reparto del relleno y levantamiento de

la fibra.

- Detectar desde el 1er momento problemas con

las uniones del cesped y marcajes.

- Asegurar el funcionamiento del sistema de riego

- Asegurar el funcionamiento del sistema de

(22)

Mantenimiento propiedad

• Evitar contaminación y suciedad:

- 1º diseño correcto de la instalación.

- normas preventivas de comportamiento del

publico y jugadores.

- aplicación de herbicida, sobre todo en el

perímetro del campo, cuando se detecten.

(23)

Mantenimiento propiedad

• Correcto reparto relleno:

- cepillado semanal del terreno.

(24)

Mantenimiento propiedad

• Detectar problemas juntas y marcajes:

– Inspección visual del estado del cesped

artficial, al menos una vez al mes.

(25)

Mantenimiento propiedad

• Saneamiento:

– Limpieza mensual de las canaletas de

drenaje, a través de los areneros (arena,

caucho, hojas, etc...)

Utilización de manguera a presión.

Realizar limpieza también después de lluvias

copiosas.

(26)

Mantenimiento propiedad

• Sistema de riego:

– Verificación funcionamiento de los cañones/aspersores (recorrido de riego, funcionamiento electroválvulas). “Evitar posibles sorpresas”.

– Verificación de los programas de riego – Verificación del rendimiento de las bombas – Protección de los cañones

– Revisión de los aspersores (recogida). Máxima atención si estan instalados dentro de la zona de juego).

– Verificación presión del agua (recomendable 7 kgrs salida de bomba, 5,5 kgrs en punta de cañón).

* Los elementos actuales de los sistemas de riego tienen poco mantenimiento).

(27)

Mantenimiento propiedad

Recomendaciones

Recomendaciones sobre el uso del sobre el uso del riegoriego

– ¿ Porqué es necesario regar el campo ?

• 1.- Por condicionantes climáticos (calentamiento del caucho)

• 2.- Para “romper” la corriente estática (el césped artificial es una superficie plástica).

• 3.- Para mejorar las condiciones técnicas del juego (bote y velocidad de desplazamiento del balón). • 4.- Mejor confort del deportista

(28)

Mantenimiento propiedad

Recomendaciones

– ¿ Cuándo es necesario regar el campo ?

• 1.- Antes de la práctica deportiva y en función de las condiciones climáticas.

Tener en cuenta los condicionantes de estacionabilidad.

(29)

Mantenimiento propiedad

Recomendaciones

– ¿ Pasa algo sino se riega el campo ?

No pasa nada. Se puede jugar sin haber regado. No le pasa nada al césped (no hay problemas de desgaste ni abrasavilidad).

Simplemente, el balón se desplazará menos rápidamente y el confort será inferior, pero no pasa nada:

(30)

Mantenimiento propiedad

Recomendaciones

– ¿ Qué cantidad de agua hay que utilizar ?

¿ Quién decide ?

- El Ayuntamiento

- El Club (según lo que dice el entrenador del primer equipo)

(31)

Mantenimiento propiedad

Recomendaciones

¿ Qué cantidad de agua hay que utilizar ?

La cantidad de agua irá en función del uso que se vaya a dar:

1.- Uso normal: entrenamiento (entre 1 y 1,5 litros / m2 de superficie (programa medio – 9 min

aproximadamente -).

2.- Competición: 2 litros / m2 de superficie (programa largo de riego – 15 min aproximadamente)

3.- Programa corto (funcionamiento cañones centrales (para periodo corto de tiempo –4 min aprox.-, a utilizar cuando hay acumulación de actividad competitiva) Abarca un 75 % de la superficie aprox.

(32)

Mantenimiento propiedad

Recomendaciones

¿ Qué cantidad de agua hay que utilizar ?

Hay que tener en cuenta que el agua que se utilice tiene que “perderse” por evaporación. Todo el

excedente de agua que pueda utilizarse es agua que se desperdicia (el agua es un bien escaso y hay que garantizar la sostenibilidad de las instalaciones desde el punto de vista medioambiental).

El excedente de agua que pueda acumularse por debajo de la superficie puede acabar dañando las juntas del césped (por exceso de humedad).

(33)

Mantenimiento propiedad

Recomendaciones

Prevención en relación al almacenamiento del

agua.

Hay que tener en cuenta la legislación vigente en relación a la prevención de la legionela, ya que aunque el riesgo sea bajo, el cloro del agua almacenada en el depósito del riego tiende a

evaporarse, por lo que habrá que clorar el agua con pastillas.

(34)

Mantenimiento especializado

• Objetivos:

-

Limpieza de la suciedad existente en el césped artificial, dificil de eliminar.

- Mantenimiento del grado de elasticidad del terreno.

- Garantizar la integridad del cesped artificial.

La mayoria de las empresas instaladoras ofrecen actualmente este servicio.

En cualquier caso, es recomendable tener la previsión de incluir este aspecto en los pliegos de condiciones de contratación de las obras (puede incluirse como mejora).

(35)

Mantenimiento especializado

• Limpieza:

– Por medios mecánicos, con maquinaria que

elimine:

• Aquellos elementos que contaminan el terreno, como colillas, pipas, pequeños restos de hojas,... pero respetando el relleno.

• El polvo u otro material fino, que contribuya a la compactación del relleno.

(36)

Mantenimiento especializado

• Mantenimiento grado elasticidad:

– Mediante la aireación del relleno (des compactación), por medios mecánicos: Cepillado en profundidad.

(37)

Mantenimiento especializado

• Garantizar integridad cesped artificial:

– Mediante la revisión de las juntas del campo

(incluyendo marcajes) y su encolado.

– Adición puntual de granulado, caso de no

haberlo hecho la propiedad en zonas de

mucho stress.

– Control de cualquier otro defecto potencial del

pavimento: desgaste acelerado, arrancado de

fibra

(38)

Mantenimiento

especializado

• Sistema de riego:

- Revisión anual por parte de empresa

especializada.

Recomendable tener un contrato de

mantenimiento.

(39)

PRINCIPIOS GENERALES

- El mantenimiento realizado por el cliente consiste en mantener la superficie limpia eliminando mediante cepillado o soplado los residuos que puedan acumularse.

- Se recomienda un tratamiento anual con herbicida.

- Los residuos deben ser eliminados por un soplador de hojas.

PROGRAMA DE

(40)

- Es preciso llevar a cabo una operación especializada de mantenimiento una vez al año. Debe hacerse con máquinas especialmente concebidas.

- Se recomienda recurrir a empresas especializadas y autorizadas.

- Las operaciones a realizar son detalladas a continuación y aparecen en un cuadro que indica la frecuencia de cada una de ellas.

(41)

LIMPIEZA DE SUPERFICIE

-En función de las estaciones (primavera y otoño) y del entorno (árboles, circulación de grava), pueden acumularse en la superficie elementos orgánicos (hojas, papeles) o minerales (piedras, chinas).

Habrá que proceder entonces a la retirada sistemática de estos elementos, que, además de perjudicar la estética, pueden alterar la calidad del revestimiento (desgaste, impermeabilización, etc.).

Este trabajo puede realizarse con una barredora rotativa remolcada o mas bien mediante un soplador

de hojas sobre carretilla móvil.

(42)

AIREACIÓN DEL REVESTIMIENTO

-Pese a que el concepto es flexible y absorbente, puede llegar a endurecerse con el paso del tiempo y en función de la intensidad del juego.

El revestimiento se vuelve menos confortable, los tacos penetran con mayor dificultad.

También la permeabilidad puede reducirse ligeramente.

Esta operación debe realizarse siempre después de la limpieza de superficie descrita en el párrafo anterior con el fin de no introducir residuos en el revestimiento.

Dicha operación permitirá recuperar las cualidades deportivas iniciales del

concepto, y en particular, una buena capacidad de absorción de impactos.

(43)

(44)

CEPILLADO

-Consiste en pasar una "barredora" específica remolcada por un vehículo motorizado con neumáticos especiales para césped.

Esta barredora está constituida de una superficie de césped sintético denso del tipo "PUR" de 2 m × 5 m, cuya fibra está

colocada hacia abajo; va enganchada a un tubo de acero destinado a dar rigidez al conjunto.

Esta operación permite pulir la superficie, suprimir las acumulaciones de caucho granulado y levantar las fibras con tendencia a tumbarse.

(45)

- VERIFICACIÓN DEL ENCOLADO DE JUNTAS Y LÍNEAS DE

JUEGO

-Un campo de fútbol de dimensiones tradicionales presenta algo más de 3 km de encolado.

Es raro, pero no imposible, que se despeguen algunos metros de juntas.

Una vez constatado este fenómeno, hay que proceder rápidamente a las reparaciones con el fin de que dicho problema, sin gravedad en su origen, acabe tomando proporciones preocupantes.

El encolado debe realizarlo una empresa especializada utilizando un adhesivo de poliuretano compatible con el césped.

(46)

SUSTITUCIÓN DEL PUNTO DE PENALTI

-Si la operación de relleno con SBR no se realiza con regularidad, el punto de penalti se deteriora, pudiendo llegar a considerarse la posibilidad de cambiarlo simplemente.

Esta operación debe ser realizada por una empresa cualificada durante el mantenimiento anual, por ejemplo.

(47)

CONTROL DE LAS CUALIDADES DEPORTIVAS

-En función del nivel de juego, de la intensidad de utilización o de la edad del revestimiento, puede imponerse la necesidad de realizar pruebas de control de las cualidades deportivas.

Dichas pruebas permiten controlar: - La penetración de los tacos

- La absorción de los impactos - El rebote del balón

- El rodamiento del balón - La restitución de energía

(48)

FRECUENCIA DE LAS ACCIONES DE MANTENIMIENTO

PRESTACIÓN Semanal Mensual Anual Si es preciso Cepillado (Pasar la

barredora)

X

Relleno del punto de

penalti

X

Sustitución del punto de

penalti

X

Limpieza de superficie

X

Aireación

_X

Verificación del encolado

de las juntas

X

Desherbado químico

Control de las cualidades

deportivas

X

(49)

FOTOGRAFIAS DE DETALLES

CONSTRUCTIVOS

Técnicas para la instalación de campos deportivos de césped artificial

Mantenimiento. Principales problemas y soluciones

(50)

CIMENTACIÓN Y NIVEL PARA CANALETA

(51)

MAESTREADO DE HORMIGÓN EN CIMENTACIÓN PARA RECIBIR BORDILLO Y CANALETA

(52)

(53)

(54)

(55)

ARQUETA EXTERIOR CON ELECTROVÁLVULA PARA ASPERSORES CENTRALES

(56)

(57)

REFUERZO DE HORMIGÓN PERIMETRAL EN ARQUETAS PARA ASPERSORES CENTRALES

(58)

(59)

(60)

(61)

(62)

(63)

(64)

(65)

(66)

(67)

(68)

(69)

(70)

(71)

(72)

(73)

COLUMNA TRONCOCÓNICA DE ALUMBRADO CON PLATAFORMA PARA 6-8 PROYECTORES

(74)

(75)

(76)

(77)

(78)

MUCHAS GRACIAS POR SU

ATENCIÓN

19 y 20 de octubre de 2006 [email protected]
