Espesor Largo Ancho (mm) (m) (m) 50 18,9 0, ,9 0, ,2 0,60. Conductividad térmica λ D. 0,044 W/(m K) a 10 ºC. Resistencia térmica

(1)

Tlfno.: 91 397 20 00 - Fax: 91 397 24 39 e-mail: [email protected]

http://www.isover.net SAINT-GOBAIN CRISTALERÍA, S.A.

División Aislamiento

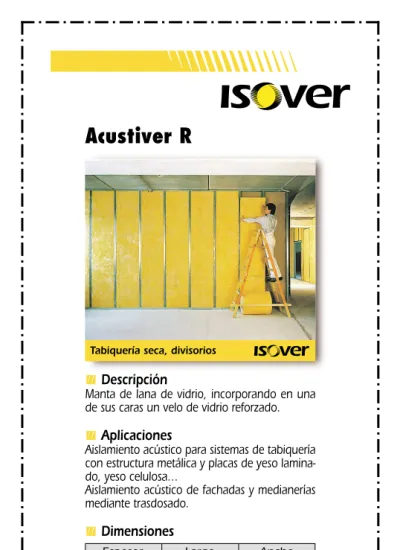

Acustiver R

Tabiquería seca, divisorios

Descripción

Manta de lana de vidrio, incorporando en una de sus caras un velo de vidrio reforzado.

Aplicaciones

Aislamiento acústico para sistemas de tabiquería con estructura metálica y placas de yeso lamina-do, yeso celulosa…

Aislamiento acústico de fachadas y medianerías mediante trasdosado. Dimensiones Conductividad térmica λD ≤0,044 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego

Euroclase A2-s1,d0 (antes M0 incombustible).

Absorción acústica

En unidades Sabine αS

Sellos y certificados

Espesor Largo Ancho

(mm) (m) (m)

50 18,9 0,40

50 18,9 0,60

60 16,2 0,60

Temperatura media ºC: 10 Espesor Resistencia térmica

(mm) (m2. K)/W 50 ≥1,10 60 ≥1,30 Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 50 0,25 0,55 0,73 0,85 0,90 0,90 (mm) 60 0,25 0,60 0,85 0,95 0,95 1,00

(2)

PV-Papel

Descripción

Panel flexible de lana de vidrio que incorpora en una de sus caras un revestimiento de Kraft con polietileno que actúa como barrera de vapor.

Aplicaciones

Aislamiento térmico y acústico en cerramientos de fachada con cámara de aire.

Dimensiones Conductividad térmica λD ≤0,040 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego Euroclase F.

Resistencia al vapor del agua

Depende del revestimiento:

Es de 2,08 mmHg m2_{día/g (24 MN/s/g).} Expediente nº 1.178 del Instituto del frío.

Aislamiento acústico

1/2 pie de ladrillo cara vista, 1 cm de enfoscado interior, PV-Papel 50 mm y ladrillo hueco senci-llo 5 cm.

Aislamiento acústico a ruido aéreo: RA= 52 dBA; RW= 53 dB Fachadas con cámara

Espesor Largo Ancho

(mm) (m) (m)

50 1,35 0,60

60 1,35 0,60

75 1,35 0,60

(mm) (m2.K)/W

50 ≥1,25

60 ≥1,50

(3)

PV-Acustiver

Tabiquería seca, divisorios

Descripción

Panel semirrígido de lana de vidrio.

Aplicaciones

Aislamiento acústico para sistemas de tabiquería con estructura metálica y placas de yeso lamina-do, yeso celulosa…

Aislamiento térmico y acústico en cerramientos de fachada y medianerías con cámara de aire o mediante trasdosado. Dimensiones Conductividad térmica λD ≤0,040 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego

Euroclase A1 (antes M0 incombustible).

Absorción acústica En unidades Sabine αS Sellos y certificados Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor50 0,23 0,56 0,77 0,86 0,95 0,98 (mm) 60 0,27 0,60 0,78 0,90 0,95 1,03 75 0,37 0,75 0,97 0,95 0,98 0,99 Temperatura media ºC: 10 Espesor Resistencia térmica

(mm) (m2. K)/W

50 ≥1,25

60 ≥1,50

75 ≥1,90

Espesor Largo Ancho

(mm) (m) (m)

50 1,35 0,60

60 1,35 0,60

(4)

Panel PA

Techos termoacústicos, naves

Descripción

Panel rígido de lana de vidrio.

Aplicaciones

Aislamiento térmico en cubiertas de naves indus-triales, garajes, alojamientos ganaderos. Corrección acústica de locales industriales. Colocación sobre perfilería industrial.

Dimensiones Conductividad térmica ≤0,035 W/(m · K) a 10 ºC. Resistencia térmica (m2_·K)/W Reacción al fuego Euroclase F. Absorción acústica En unidades Sabine αS

Paneles colocados sobre perfilería metálica con cámara de aire de 25 cm.

Espesor Largo Ancho

(mm) (m) (m)

40 1,20 0,60

50 1,20 0,60

(mm) (m2. K)/W 40 ≥1,15 50 ≥1,45 Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 40 0,57 0,91 0,90 0,95 0,97 0,96 (mm) 50 0,60 0,92 0,92 0,96 0,98 0,97

(5)

Panel Fachada

Descripción

Panel de lana de vidrio hidrofugada, que lleva incorporado un velo de vidrio incoloro reforzado en una de sus caras.

Consultar otro tipo de revestimiento. Aplicaciones

Aislamiento térmico y acústico de fachadas ven-tiladas por el exterior para edificios nuevos o en rehabilitación.

El revestimiento exterior de la fachada admite todo tipo de soluciones o materiales.

Aislamiento térmico bajo primer forjado.

Dimensiones

Conductividad térmica λD

≤0,036 W/(m·K) a 10 ºC.

Resistencia térmica

Reacción al fuego

Sellos y certificados Fachadas con cámara ventilada

Espesor Largo Ancho

(mm) (m) (m)

50 1,35 0,60

(mm) (m2. K)/W 50 ≥1,40 RE CO MENDADO P A R_A L A A PLICA CI Ó N

(6)

Panel DIN

Descripción

Panel rígido de lana de vidrio, recubierta una de sus caras, una vez pulida, con un film de PVC de color blanco, pegado con cola ignífuga.

Aplicaciones

Dimensiones Conductividad térmica ≤0,035 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego Euroclase F.

Resistencia al vapor de agua

Depende del film de PVC. Es de 0,71 mm Hg m2 día/g (8,27 MN s/g) (según expediente 1.103 del Instituto del Frío).

Espesor Largo Ancho

(mm) (m) (m)

40 1,20 0,60 y 1,20

(mm) (m2. K)/W 40 ≥1,15 Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 40 0,52 0,75 0,71 0,55 0,31 0,16 (mm)

(7)

Isoverlux

Descripción

Panel rígido de lana de vidrio, recubierto en una de sus caras con un revestimiento de kraft-alu-minio que actúa como barrera de vapor.

Aplicación

Aislamiento térmico y acústico en cerramientos de fachada con cámara de aire.

Cubre la distancia entre forjados.

Excelente conductividad térmica y barrera de vapor. Dimensiones Conductividad térmica λD ≤0,035 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego Euroclase C-s1,d0 (antes M1).

Es ≥100 mmHg m2_{día/g (1.152 MN/s/g).}

Espesor Largo Ancho

(mm) (m) (m)

40 2,60 1,20

50 2,60 1,20

(mm) (m2. K)/W 40 ≥1,15 50 ≥1,45 RE CO MENDADO P A R A L A A PLICA CI Ó N

(8)

Aislamiento acústico a ruido aéreo

Hoja 1 Cámara Hoja 2 RA(dBA) 1_/

2pie Isoverlux Ladrillo hueco

52 ladrillo cara 50 mm sencillo de 5 cm

vista y guarnecido

de 1,5 cm 1_/

2pie Isoverlux Ladrillo doble

55 ladrillo cara 50 mm hueco de 9 cm

vista y guarnecido

de 1,5 cm 1_/

2pie ladrillo Isoverlux Ladrillo hueco

53 doble hueco 50 mm sencillo de 5 cm enfoscado y guarnecido

por ambas de 1,5 cm

caras 1_/

2pie ladrillo Isoverlux Ladrillo doble

56 doble hueco 50 mm hueco de 9 cm enfoscado y guarnecido

por ambas de 1,5 cm

(9)

http://www.isover.net

SAINT-GOBAIN CRISTALERÍA, S.A. División Aislamiento

IBR Velo

Cerramientos verticales y cubiertas sandwich

Descripción

Manta ligera de lana de vidrio, que incorpora en una de sus caras un velo de vidrio que aumenta su resistencia a la tracción.

Aplicaciones

Aislamiento térmico y acústico en cubiertas y paramentos verticales.

Especialmente indicado en paramentos vertica-les por su resistencia a la tracción incrementada por el velo. Dimensiones Conductividad térmica ≤ 0,044 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego

Espesor Largo Ancho

(mm) (m) (m)

80 12,00 1,20

(mm) (m2. K)/W 80 ≥1,75 RE CO MENDADO P A R_A L A A PLICA CI Ó N

(10)

IBR Desnudo

Cubiertas sandwich Descripción

Manta ligera de lana de vidrio.

Aplicaciones

Aislamiento térmico y acústico de cubiertas metálicas en sandwich. Dimensiones Conductividad térmica ≤ 0,044 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego

Espesor Largo Ancho

(mm) (m) (m)

80 12,00 1,20

100 10,00 1,20

(mm) (m2. K)/W

80 ≥1,75

(11)

IBR

Cerramientos verticales y cubiertas sandwich

Descripción

Manta ligera de lana de vidrio, revestida por una de sus caras con un Kraft que actúa como barre-ra de vapor.

Aplicaciones

Aislamiento térmico y acústico en cubiertas y paramentos verticales.

Aislamiento térmico y acústico de cubiertas metálicas en sandwich. Dimensiones Conductividad térmica ≤ 0,044 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego Euroclase F.

1 mmHg m2_{día/g. (11,52 MN/s/g).}

Expediente nº 1.103 del Instituto del Frío.

(mm) (m2. K)/W

80 ≥1,75

100 ≥2,20

Espesor Largo Ancho

(mm) (m) (m)

80 12,00 0,60

80 12,00 1,20

(12)

Manta Hibrid

Descripción

Manta ligera de lana de vidrio que lleva incor-porada por una de sus caras un revestimiento de poliéster que le confiere una extraordinaria resis-tencia a la tracción y una excelente barrera de vapor.

Aplicaciones

Aislamiento térmico y acústico en cubiertas y paramentos verticales, en la construcción de sandwichs metálicos in situ, debido a su resis-tencia a la tracción.

Aislamiento térmico y acústico en cerramientos verticales, horizontales o inclinados sin carga (cubiertas, cámaras en fachadas, cubiertas con tabiquillos, falsos techos..., donde sea necesaria una buena barrera de vapor.

Dimensiones

Resistencia al estadillo

67% más que el papel kraft.

Aislamiento térmico

Euroclases: F (no clasificado).

13,89 mmHg m2_{día/g (149 MN s/g).}

Sellos y certificados Sobre falso techo

Espesor Largo Ancho

(mm) (m) (m) 50 12,50 1,20 80 10,50 1,20 Espesor (mm) 50 80 Conductividad térmica (w/(m·°C) 0,036 0,040 Resistencia térmica (m2_·C°)/W 1,40 2,00 RE CO MENDADO P A R_A L A A PLICA CI Ó N

(13)

Fieltro T

Bajo Forjados

Descripción

Manta desnuda de lana de vidrio.

Aplicaciones

Aislamiento térmico de forjados sobre local no calefactado o sobre el exterior.

Colocación bajo forjado. Dimensiones

Conductividad térmica λD

≤0,036 W/(m·K) a 10 ºC.

Espesor Largo Ancho

(mm) (m) (m)

20 20,00 1,20

(mm) (m2. K)/W

(14)

(15)

Componentes

del sistema

ECOSEC FACHADAS

• IBERSEC AISMUR es un mortero de alta ca-lidad y permeable al vapor de agua, fabricado por CEMEX en una única instalación altamente especializada. Ha sido formulado para aplicarse mediante máquina de proyección y posee un tiempo de apertura elevado que permite adhe-rir los paneles aislantes tras la operación de en-foscado.

• ECO40D, ECO50D. Paneles compactos y li-geros de lana de vidrio. En los productos

ECO50 y ECO60 ISOVER incorpora una

barre-ra de vapor, resistente a tbarre-racción y resistente al desgarro, que elimina el riesgo de condensacio-nes. El embalaje comprimido permite gestionar gran cantidad de paneles en obra.

Aislamiento e

impermeabilización

en un solo sistema

ECOSEC FACHADAS es un sistema seguro, capaz de unir en una sola unidad de obra la impermeabili-dad necesaria de las hojas de fábrica exteriores con las prestaciones térmicas y acústicas que proporcio-nan los paneles de aislamiento de lana de vidrio. Los beneficios del sistema son:

• Impermeabilización total al agua.

• Aislamiento térmico y acústico de espesor garan-tizado.

• Materiales incombustibles (el mortero y los pane-les de lana de vidrio desnudos poseen euroclase de reacción al fuego A1).

• Prevención de humedades por condensación. • Sistema de colocación rápido en una sola

uni-dad de obra.

• Durabilidad: los elementos que componen el sis-tema son estables en el tiempo.

Impermeabilidad al agua

Aislamiento acústico Control del flujo del

vapor de agua. No condensaciones

Aislamiento térmico en verano e invierno En los últimos años, el sector de la construcción ha conocido una gran revolución. Por un lado el incremento del precio de materiales y mano de obra; y por otro un mayor nivel de exigencia por parte de los agentes que intervienen en el proceso de la construcción -promotores, direcciones facultativas, constructoras, organismos de control de calidad y compañías de seguros- fomentan el desarrollo de nuevas soluciones constructivas capaces de enfrentarse a estos nuevos retos técnicos. El objetivo final es evidente: soluciones más seguras, durables, fáciles de instalar y respetuosas con el medioambiente.

Las fachadas, construidas a partir de una hoja de ladrillo exterior, deben impermeabilizar el edificio frente a las lluvias y garantizar el aislamiento térmico y acústico. Las soluciones constructivas que aportan estas características técnicas a las fachadas, deben proporcionar adicionalmente a las empresas implicadas en la edificación, seguridad, rapidez y calidad de la ejecución, todo ello a un coste competitivo.

Dos empresas solventes y líderes en sus respectivos mercados, CEMEX e ISOVER, han colaborado para desarrollar el sistema integral de tratamiento de fachadas: ECOSEC FACHADAS.

Memoria descriptiva (ejemplo con ECO50)

Aislamiento térmico y acústico de fachadas con sistema ECOSEC FACHADAS formado por enfoscado de mortero IBERSEC AISMUR aplicado por proyección con función de adhesivo para el panel de lana de vidrio ECO50 de 50 mm de espesor, de conductividad térmica 0,039 W/mºK con revestimiento de Kraft + Polie-tileno como barrera de vapor.

(16)

Proceso de instalación

PREPARACIÓN DE LA SUPERFICIE

La superficie interior de la hoja de ladrillo debe ser resistente y presentar un aspecto limpio y sin rebabas. Antes de proyectar el mortero IBERSEC AISMUR se rellenarán las oquedades significativas con mortero de consistencia plástica. Sobre soportes muy absorbentes, tipo hormigón celular, o con baja absorción, como hormigón en masa, será necesario aplicar una imprimación previa. Es recomendable considerar estos as-pectos a la hora de definir el presupuesto de ejecución del sistema. En climatologías calurosas o en am-bientes secos se aconseja regar la superficie de la fábrica para mejorar la adherencia del mortero.

PROYECCIÓN DEL MORTERO

Mezclar el producto en polvo con agua exclusivamente hasta conseguir la consistencia plástica. Amasar utili-zando la mezcladora de la máquina homogeneiutili-zando totalmente el producto. Proyectar el mortero de ma-nera que se extienda el material de forma compacta, uniforme y sin irregularidades. Se debe alcanzar un es-pesor de al menos 0,3 cm para asegurar la eliminación de los defectos de la fábrica, así como la correcta impermeabilización de la misma. Una vez proyectado, reglear el producto para regularizar la superficie y co-rregir imperfecciones alisando con una llana. Transcurrido un corto periodo de tiempo y con el mortero to-davía fresco fijar el aislamiento mediante simple presión.

El tiempo abierto de adherencia (en condiciones normales) es de aproximadamente 30 minutos y la masa no debe permanecer en el interior de la máquina un tiempo superior a 60 minutos.

En los encuentros con forjados y divisorios se extenderá la aplicación del mortero unos 10 cm de anchura mínima.

INDICACIONES IMPORTANTES: No aplicar el producto a temperaturas inferiores a los 5ºC ni superiores

a los 35ºC. No aplicar el producto en condiciones de fuerte viento.

SEGURIDAD: Evitar respirar el polvo y el contacto del mismo con piel y ojos. Para más información

con-sultar hoja de seguridad.

INSTALACIÓN DE LOS PANELES ECO40D, ECO50D, ECO50, ECO60

Con el mortero todavía fresco se procede a la fijación de los paneles mediante simple presión manual, cu-briendo totalmente la superficie del cerramiento.

JUNTAS ENTRE PANELES

ECO50 ó ECO60

Si las juntas entre paneles y por tanto del revestimiento de los mismos es inferior a 5 mm, no es necesario sellar las juntas gra-cias a la elevada estanqueidad al vapor de agua del revestimiento de los paneles ECO50 y ECO60. Únicamente se reco-mienda sellar con cinta adhesiva en zo-nas geográficas muy frías y húmedas. Realizadas las operaciones anteriormen-te descritas, se puede proceder a levan-tar la hoja interior del muro.

(17)

DESCRIPCIÓN

Panel compacto de lana de vidrio hidrofugada, des-nudo (ECO40D, ECO50D) o revestido (ECO50, ECO60) por una de sus caras, con una barrera de vapor resistente a tracción y resistente al desgarro, compuesta por un Kraft+Polietileno.

El término ECO se refiere al alto nivel de prestacio-nes térmicas que ofrece a las fachadas. Es el aisla-miento ideal para que una vivienda ofrezca un ren-dimiento energético acorde con su vida útil y la elevada inversión que representa. Protege tanto a la economía del usuario como al medioambiente.

APLICACIONES

Aislamiento térmico y acústico en cerramientos con cámara y protección contra las condensacio-nes mediante barrera de vapor en cara caliente (ECO50, ECO60). No es necesario sellar las juntas entre paneles.

Los paneles ECO40D, ECO50D, ECO50 y ECO60 han sido concebidos para adherirse al soporte de fábrica mediante mortero adhesivo.

Se recomienda adherir los paneles mediante el mortero Ibersec Aismur de CEMEX.

CONDUCTIVIDAD TÉRMICA Temperatura media ºC: 10

Productos Espesor Conductividad térmicaλD

(mm) W/(m·K) ECO40D 40 < 0,036 ECO50D/ECO50 50 < 0,039 ECO60 60 < 0,040 RESISTENCIA TÉRMICA Temperatura media ºC: 10

Productos Espesor Resistencia térmica

(mm) (m2_·K)/W

ECO40D 40 > 1,10

ECO50D/ECO50 50 > 1,28

ECO60 60 > 1,50

El producto ECO40D se recomienda en climatologí-as suaves (litoral de Andalucía, Levante y Canariclimatologí-as). Los productos ECO50D y ECO50 son aconsejables en zonas de climatologías frías o veranos caluro-sos, recomendando el producto revestido ECO50 en las zonas más húmedas.

ECO60 se empleará en zonas de climatologías muy frías (Navarra, País Vasco, Aragón, Castilla y León, Pirineos y La Rioja).

REACCIÓN AL FUEGO

Paneles desnudos ECO40D, ECO50D: Euroclase A1 (incombustible).

Paneles revestidos ECO50, ECO60: Euroclase F.

RESISTENCIA AL VAPOR DE AGUA (sólo para paneles ECO50 y ECO60)

Depende de la composición del revestimiento:

Para el Kraft+Polietileno es de 2,08 mm Hg m2

dia/g (24 MN/s/g).

Expediente nº 1.178 del Instituto del frío.

AISLAMIENTO ACÚSTICO

El Panel ECO40D de 40 mm de espesor, colocado

entre hoja de 1_/

2pie de ladrillo cara vista

enfosca-do por una cara y hoja de rasillón de hueco sen-cillo guarnecido proporciona un aislamiento acús-tico a ruido aéreo de:

RA= 52,5 dBA; Rw= 53 dB.

(según informe del Instituto de Acústica AC3-C14-01-XXVIII).

Espesores superiores ofrecen al menos el mismo nivel de aislamiento.

SELLOS Y CERTIFICADOS

Sello N de AENOR (en trámite) y etiquetado CE.

DIMENSIONES

Productos Espesor Largo Ancho

(mm) (m) (m)

ECO40D 40 1,35 0,60

ECO50D/ECO50 50 1,35 0,60

ECO60 60 1,35 0,60

VENTAJAS

• Aislamiento térmico (resistencia térmica optimi-zada a cada espesor).

• Absorción acústica.

• Incombustibilidad (Paneles ECO40D, ECO50D). • Panel compacto y elástico que evita roturas y

desperdicios en obra.

• Gran compresión en el embalaje (menor volu-men a gestionar en obra y de stock).

• Material ecológico proveniente de la fusión de arena y de vidrio reciclado.

Panel Aislante Termo-acústico

ECO40D, ECO50D

ECO50, ECO60

(18)

DESCRIPCIÓN

Adhesivo monocomponente a base de cemento, áridos calizos y silíceos, y aditivos especiales. Es im-permeable y de fraguado normal, especial para la colocación de paneles de aislamiento térmico de lanas minerales.

APLICACIONES

Revestimientos interiores o exteriores de cerra-mientos de fábrica para colocar aislacerra-mientos. IBERSEC AISMUR está especialmente formulado para revestir cerramientos de fábrica (cerámicos o de hormigón) aportando la impermeabilización necesaria en fachadas.

Diseñado específicamente para la adhesión de pa-neles de aislamiento térmico de lanas minerales. Se recomiendan paneles compactos de lana de vidrio ECO40D, ECO50D, ECO50, ECO60 de ISOVER.

Condiciones del soporte

IBERSEC AISMUR se aplicará por proyección, exten-diéndolo de forma uniforme en capa fina sobre soportes limpios y secos sin retracción (Ver apar-tado: proceso de instalación del sistema ECOSEC FACHADAS).

En todos los casos, los soportes deben tener la pla-neidad adecuada, estar firmes (resistencia a la

trac-ción mínima de 1 N/mm2_{) y libres de restos de}

pin-turas, grasas o yeso.

Tipos de soportes más frecuentes:

• Fabrica de ladrillo o bloque de hormigón. • Muros de hormigón endurecido sin restos de

desencofrante (tras 6 meses y previa imprima-ción).

• No apto para soportes de yeso.

VENTAJAS

Gracias a su formulación y la calidad de las mate-rias primas que lo componen, IBERSEC AISMUR re-sulta ideal por su:

• Gran adherencia sobre el soporte y el aislamiento. • Excelente trabajabilidad.

• Impermeable al agua. • Permeable al vapor de agua.

DATOS TÉCNICOS

Permeabilidad al vapor de agua

(con reactivo nitrato de potasio): 23,1x10-12_kg·m/m2_·sPa

(Exp. n.º 3012294 Applus+₎

Coeficiente de permeabilidad

(con reactivo nitrato de potasio):

µ

0,12

Clases R y T según UNE-EN 998-1:2003

Coeficiente de capilaridad: C=0,05 kg/(m2_·min0,5₎

Tipo w2 según UNE-EN 998-2:2003

(Exp. n.º 3012294 Applus+₎

Conductividad térmica: 0,76-0,84 W/m·K

Reacción al fuego: Euroclase A1

Resistencia compresión: >9,0 MPa

Resistencia flexotracción: >3,5 MPa

Deslizamiento: nulo

Adherencia sobre ladrillo: >1,0 MPa

Retención de agua: >99%

Color: pardo/rojizo

Densidad aparente en polvo: 1.400±50 kg/m3

Densidad aparente en pasta: 1.700±100 kg/m3

Densidad aparente endurecido: 1.650±50 kg/m3

Agua de amasado: Aprox. 18-19%

Espesor de aplicación: Entre 3-6 mm

Temperatura de aplicación 5ºC - 35ºC

Condiciones de limpieza: Agua limpia

Rendimiento (consumo/capa 5 mm): 6,7-7,6 kg/m2

Presentación: sacos de 25 kg

Condiciones de almacenamiento: 1 año en envases cerrados y lugares secos.

IBERSEC AISMUR

Mortero Adhesivo Impermeable

(19)

ISOVER ESPAÑA forma parte de la división de

aislamiento del Grupo SAINT-GOBAIN, líder mundial en fabricación de lanas minerales aislantes. ISOVER es la marca de referencia de los materiales aislantes en España debido a que dispone de la gama más completa de soluciones de aislamiento, tanto térmico como acústico, y seguros frente al fuego.

La calidad es el concepto que ISOVER ESPAÑA asume como un componente intrínseco de su oferta. Tenemos establecido un sistema de gestión de calidad que afecta a todo el proceso, desde la adecuación de las instalaciones productivas hasta las características físicas de los productos ISOVER. Nuestro complejo industrial ostenta el certificado de registro de

empresa (ER) de AENOR para la producción según

la norma UNE-EN-ISO 9001:2000 para su Sistema de Gestión de la Calidad. Asimismo posee el

certificado de Calidad Medioambiental de AENOR de acuerdo con la norma ISO 14001.

Además, los productos dirigidos al mercado de la edificación disponen de la marca N de AENOR.

CEMEX es una compañía líder en la producción y

distribución de cemento, hormigón y mortero.

CEMEX ESPAÑA fabrica y comercializa cinco grupos de

productos englobados en las denominaciones de cemento gris, cemento blanco, hormigón, mortero y áridos. Todos ellos responden a los más elevados estándares de calidad y han sido elaborados con los mejores procesos de fabricación (certificado de producto con marca N de AENOR y los certificados de

registro de empresa (ER) conformes a la norma UNE-EN-ISO 9001: 2000). CEMEX ESPAÑA, ha desarrollado su

propio Sistema Integral de Gestión Medioambiental,

adelantándose a la legislación vigente. Este esfuerzo, ha tenido como fruto ser la primera cementera de España en obtener el

Certificado de Calidad Medioambiental de AENOR

conforme a la norma ISO 14001.

Los morteros especiales están diseñados para satisfacer los requisitos de las nuevas tecnologías y materiales, adaptándose a todo tipo de condiciones. CEMEX MORTEROS, bajo la marca comercial IBERSEC MORTEROS ESPECIALES, fabrica y comercializa productos diseñados para cubrir cualquier tipo de aplicaciones específicas, tales como: morteros para colocación de aislamiento térmico y acústico, adhesivos para baldosas cerámicas, morteros para juntas, masas y solados autonivelantes, morteros para la reparación y la rehabilitación, todo tipo de revocos, enfoscados, enlucidos y morteros tixotrópicos que imitan perfectamente productos naturales.

CEMEX ESPAÑA, S.A.

Hernández de Tejada, 1 - 28027 Madrid Tlfno.: 902 236 393

www.cemex.es SAINT-GOBAIN CRISTALERÍA, S.A.

Paseo de la Castellana, 77 - 28046 Madrid e-mail: [email protected]

(20)

SAINT-GOBAIN CRISTALERÍA, S.A. División Aislamiento Descripción

Panel flexible de lana de vidrio que incorpora en una de sus caras un revestimiento de Kraft con polietileno que actúa como barrera de vapor.

Aplicaciones

Aislamiento térmico y acústico en cerramientos de fachada mediante trasdosado con placa de yeso.

Dimensiones

Conductividad térmica

• ≤ 0,040 W/(m·K) a 10 ºC.

Coeficiente de transmisión térmica K

Para una solución de 1/2 pie de ladrillo cara vista, 5 mm de enfoscado interior, ECO90 y placa de yeso de 15 mm:

K ≤ 0,38 W/(m2_K) Reacción al fuego

Euroclase F.

Es de 2,08 mmHg m2_{día/g (24 MN/s/g).}

1/2 pie de ladrillo cara vista, 5 mm de enfosca-do interior, ECO90 y placa de yeso de 15 mm.

*

en trámite

Trasdosado de fachada

(mm) (m2 . K)/W

90 ≥2,25

Aislamiento acústico a ruido aéreo: RA= 63,5 dBA; RW= 66 dB

Espesor Largo Ancho

(mm) (m) (m)

90 1,35 0,60

(21)

SAINT-GOBAIN CRISTALERÍA, S.A. División Aislamiento Reacción al fuego

Euroclase F.

Es de 2,08 mmHg m2_{día/g (24 MN/s/g).}

1/2 pie de ladrillo cara vista, 5 mm de enfosca-do interior, ECO40D y rasillón de hueco sencillo.

Aislamientos superiores ofrecen al menos el mismo nivel de aislamiento.

*

en trámite.

Aislamiento acústico a ruido aéreo: RA= 52,5 dBA; RW= 53 dB

SAINT-GOBAIN CRISTALERÍA, S.A. División Aislamiento Descripción

Panel compacto de lana de vidrio hidrofugada, desnudo (ECO40D, ECO50D) o revestido (ECO50, ECO60) por una de sus caras con una resistente barrera de vapor (kraft + polietileno).

Aplicaciones

Aislamiento térmico y acústico en cerramientos de fachada con cámara para adherirse al soporte de fábrica mediante mortero adhesivo.

Dimensiones Conductividad térmica λD • ECO40D λ ≤0,036 • ECO50D/ECO50 λ ≤0,039 • ECO60 λ ≤0,040 Resistencia térmica Fachadas con cámara

Productos Espesor_(mm) Largo_(m) Ancho_(m) ECO40D 40 1,35 0,60 ECO50D/ECO50 50 1,35 0,60

ECO60 60 1,35 0,60

Temperatura media ºC: 10 Productos Espesor_(mm) Resistencia térmica_(m2_·K)/W

ECO40D 40 > 1,10 ECO50D/ECO50 50 > 1,28 ECO60 60 > 1,75

ECO40D, ECO50D,

ECO50, ECO60

(22)

Hoja 1 Hoja 2 RA(dBA) Ladrillo hueco sencillo

Calibel

51,5

de 4 cms y guarnecido

40 mm de yeso por ambas caras

1_/

2pie ladrillo doble

Calibel

56

hueco enfoscado

40 mm por ambas caras

Calibel

Trasdosados, rehabilitacion Descripción

Producto compuesto por un panel rígido de lana de vidrio de alta densidad, al que se adhiere una placa de yeso laminado.

Aplicaciones

Aislamiento térmico y acústico de paramentos verticales (muros, tabiques) mediante trasdosa-do directo (pelladas) o inclinatrasdosa-dos mediante tras-dosado autoportante (fijación mecánica). Aplicación en obra nueva y rehabilitación.

Dimensiones Conductividad térmica λD ≤ 0,036 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego Euroclase F (antes M1).

Aislamiento acústico a ruido aéreo

Sellos y certificados RE CO MENDADO P A R_A L A A PLICA CI ÓN

Espesor Largo Ancho

(mm) (m) (m)

40 2,60 1,20

Temperatura media ºC: 10 Espesor (mm) Resistencia térmica Placa yeso + Lana (m2. K)/W

(23)

División Aislamiento Descripción

Panel rígido de lana de vidrio, recubierto en su cara vista con un complejo de kraft aluminio pegado con polietileno.

Aplicaciones

Dimensiones Conductividad térmica ≤0,035 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego Euroclase C-s1,d0 (antes M1).

Depende del Kraft aluminio. Es de 1,66 mm Hg m2 _{día/g (19,2 MN s/g) (según expediente} 1.178 del Instituto del Frío).

Panel Alumisol

RE CO MENDAD_O P A R A L A A PLICA CI Ó N

Espesor Largo Ancho

(mm) (m) (m)

50 1,20 1,20

(mm) (m2. K)/W 50 ≥1,45 Frecuencia 125 250 500 1.000 2.000 4.000 (Hz) Espesor 50 0,40 0,68 0,46 0,43 0,24 0,16_(mm)

(24)

División Aislamiento Descripción

Manta de lana de vidrio a la que se adhiere por una de sus caras una lámina Tyvek, impermeable al agua y permeable al vapor, con solapa a ambos lados.

Aplicaciones

Aislamiento térmico y acústico de cubiertas ven-tiladas, ejecutadas con madera laminada o maci-za sobre estructuras ligeras o forjados inclinados de hormigón.

Dimensiones

La lámina Tyvek de ancho 750 mm, presenta a ambos lados de la manta de lana de vidrio, sendos solapes de 75 mm que faci-litan el grapado o sujección del producto, garantizando la estanquidad de la cubierta. Conductividad térmica λD ≤ 0,039 W/(m·K) a 10 ºC. Resistencia térmica Reacción al fuego Euroclase F.

Características de la Lámina Tyvek

Lámina no tejida de alta densidad microporosa, compuesta de microfibrillas de múltiples dimen-siones.

Impermeabilización. Equivale a 1 m de columna de agua.

Permeabilidad al vapor > 1.400 gr/m2_{24 h.}

Sin efecto tienda (calado por capilaridad). Resistencia al desgarro por clavos: 70 N. Clasificación al fuego DIN 4102: B2. Resistencia a rayos UV: Mínimo 4 meses. Temperatura de aplicación: de -73º a 100 ºC. Estabilidad térmica: La vida de la cubierta.

Tectover Madera

Sobre cubierta

(mm) (m2. K)/W

60 ≥1,55

Espesor Largo Ancho

(mm) (m) (m)
