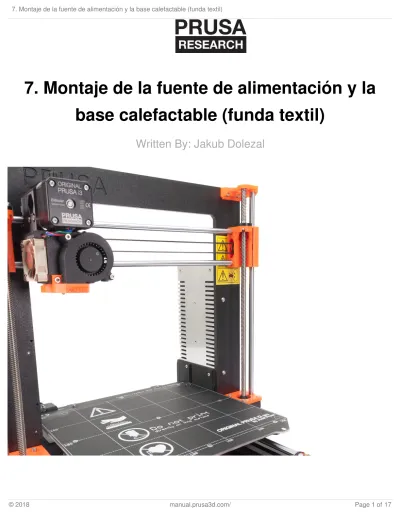

7. Montaje de la fuente de alimentación y la
base calefactable (funda textil)
Written By: Jakub Dolezal
Step 1 — Herramientas necesarias para este capítulo
Alicates de punta fina para el montaje de la base calefactable
Llave Allen de 2,5mm para los tornillos M3
Llave Allen de 2mm para alineación de la base
Step 2 — Diferentes versiones de la base calefactable
Desembala la base calefactable y comprueba qué versión tienes:
sin cable soldado, pasa a la
sección Step 3
con cable soldado, por favor pasa
a Step6
Step 3 — Montaje de la base calefactable (primera parte)
Prepara estos elementos para el siguiente paso:
Base calefactable MK52 24V (x1) Cable de alimentación (x1) Tornillos M3x10 (x2) Arandela M3/3,2/9/0,8 (x2)
Tuercas con freno M3nN (x2)
ES MUY IMPORTANTE conectar el cable de alimentación correctamente. Antes de comentar el
montaje, mira las patillas. La de la izquierda está marcada como "GND" y debe ser conectada al
CABLE NEGRO.
Step 4 — Montaje de cables de la base calefactable (segunda parte)
Coloca el cable negro sobre el pin con el signo "GND". Asegúrate que estás usando el conector
redondo.
Coloca la arandela sobre el conector redondo del cable.
Desliza el tornillo M3x10 a través de todas las piezas.
Sujeta el tornillo y dale la vuelta a la base poniéndola patas arriba.
Colo la tuerca M3nN en la parte superior del tornillo M3 y apriétala sólo ligeramente.
Voltea la base de nuevo, empleando alicates de punta fina y la llave Allen, aprieta el tornillo firmemente. Necesitamos ajustar la posición del cable en el siguiente paso, por lo tanto, no
apriete demasiado los tornillos.
Repite este procedimiento para el segundo cable (rojo).
Step 5 — Montaje del cable de la base calefactable (tercera parte)
Antes de continuar, por favor comprueba que el cable está conectado correctamente a la base calefactable.
EL CABLE NEGRO se tiene que conectar a "GND"
EL CABLE ROJO de debe conectar a "VCC"
La cubierta de los cables, que se colocará más adelante requiere que los conectores esten inclinados el uno hacia el otro. Haz presión suavemente, dejando un hueco entre ellos.
El diseño de tu base calefactable puede diferir ligeramente de la última imagen.
Ahora, aprieta ambos tornillos usando la llave Allen y los alicates.
Step 6 — Preparando la base calefactable
Para los siguientes pasos, por favor prepara: Base calefactable MK52 (x1) Funda textil 6 x 300 mm (x1) Tuerca M3n (x3) Tornillo M3x10 (x3)
Tapa de cables de la base calefactable (x1)
En caso de que el cable de potencia se conecte con tornillos (en vez de soldadura) la tapa de los cables es algo distinta a la de la imagen, pero el procedimiento para su montaje es el mismo.
Step 7 — Preparando la tapa de cables de la base
Inserta las tuercas M3n en la pieza impresa.
En caso de que no puedas presionar la tuerca M3n, no hagas demasiada fuerza. Toma un tornillo M3 y enróscalo por extremo opuesto de la pieza impresa, conforme lo vas apretando, tirará de la tuerca para que se acomode en el alojamiento. Ten cuidado de no romper la pieza impresa por apretar en exceso.
En caso de que el cable de potencia se conecte con tornillos (en vez de soldadura) la tapa de los cables es algo distinta a la de la imagen, pero el procedimiento para su montaje es el mismo.
Step 8 — Montando la tapa de cables de la base
Coloca la tapa de cables de la base para cubrir los cables soldados a la base calefactable y su LED.
Sujeta la tapa a la base empleado un tornillo M3x10 y la llave Allen. ¡Ten cuidado de no pellizcar (romper) ningún cable de la base calefactada!
Step 9 — Correcta organización del cableado
No estires del cable blanco/negro del termistor, deja una pequeña vaga bajo la base calefactable, para que cuando la base se mueva durante la impresión, el cable no se estire ya que podría salirse de su fijación en el centro de la base.
Sin embargo, la holgura no debe causar que el cable se combe más de unos pocos milímetros. De lo contrario, ¡el cable podría rozar contra el marco de la impresora y dañarse! Voltea la base calefactable boca abajo para verificar esto.
Guía el cable negro del termistor junto al cable del calentador de la base calefactable y envuélvelo varias veces (vea la foto).
El cable del termistor es negro o blanco, su funcionalidad es la misma.
Step 10 — Envolnviendo los cables de la base calefactable
Utilizar la funda textil para cubrir los cables de la base calefactable. Comienza por unos pocos centímetros antes de la tapa de contactos de la base.
Cuando la primera sección de "envoltura" está lista, deslízala dentro de la tapa de cables. Asegúrate de que entra al menos 5-6mm.
Antes de seguir envolviendo los cables con la funda, necesitamos sujetarla a la tapa de cables de la base. Por favor continúa con el siguiente paso.
Step 11 — Sujetando la funda en su lugar
Coloca la segunda pieza de la tapa sobre la funda textil.
¡¡¡Comprueba que el cable del termistor está en el medio yendo a través de una acanaladura en la pieza impresa!!! ¡¡¡En caso contrario, podrías pellizcar y posiblemente romper el cable!!!
Inserta dos tornillos M3x10 y apriétalos poco a poco intentando apretar ambos por igual.
¡No aprietes por complete el tornillo de un lado y luego el otro (mira la segunda foto)!
La tapa una vez apretada debería de parecerse a la última foto.
Step 12 — Terminado la envoltura
Ahora, termina de envolver los cables con la funda textil.
Cuando termines, enrolla
ligeramente la funda (no los cables de dentro). La funda envolverá uniformemente el grupo de cables.
Step 13 — Preparando los tornillos de la base calefactable y los separadores
Para los siguientes pasos, por favor prepara:
Tornillos M3x14b (x9) / M3x12b (x9)
Debido a una actualización en el proceso de fabricación, es posible que tu kit venga con tornillos de 12mm en vez de 14mm. La funcionalidad es la misma.
6x6x3t separador (x9)
Step 14 — Montando la base calefactable (primera parte)
Empuja el carro del eje Y hasta la parte delantera y coloca la base calefactable atrás.
Busca el taladro central del carro del eje Y.
Coloca un espaciador sobre ese taladro.
La posición exacta del espaciador se ajustará en el siguiente paso.
Step 15 — Montando la base calefactable (segunda parte)
Desliza la llave Allen a través del taladro central de la base calefactable y colócala sobre el espaciador. Utiliza la llave Allen para alinear las piezas.
Después de alinearlas inserta el tornillo M3x12b(14b) en lugar de la llave Allen.
Aprieta el tornillo en cuanto apenas.
Step 16 — Montando la base calefactable (tercera parte)
Ves al lado derecho de la base calefactable.
Coloca otro espaciado con los alicates.
Desliza los alicates entre la base calefactable y el carro del eje Y.
Utiliza la llave Allen para alinear el espaciador con los taladros.
Una vez alineados inserta el tornillo y aprieta ligeramente.
Step 17 — Montando la base calefactable (cuarta parte)
Utilizando los alicates inserta los espaciadores y tornillos en los taladros restantes. NO aprietes a fondo los tornillos.
Después de colocar todos los tornillos en su lugar, apriétalos en el siguiente orden:
Tornillo central
Primeros cuatro tornillos (bordes)
Últimos cuatro tornillos (esquinas)
Step 18 — Preparando la fuente de alimentación
Para los siguientes pasos, por favor prepara:
Fuente de alimentación de 24V con tapa (x1)
Tornillos de cabeza de botón M4x10r (x2)
¡¡¡Asegurate de que estas usando tornillos M4, otros pueden causar problemas!!!
Tornillo M3x10 (2x)
La fuente de alimentación conmuta automáticamente entre 110 V y 220 V.
Step 19 — Montando la fuente de alimentación (primera parte)
Localiza los cuatro puntos de anclaje en el marco YZ.
Coloca la fuente en el marco y fíjala con los tornillos M4x10r. No los aprietes del todo.
Step 20 — Montando la fuente de alimentación (segunda parte)
Desliza las tuercas alojadas en la extrusión debajo de la cubierta plástica de la fuente.
Fija la fuente con dos tornillos M3x10. No los aprietes del todo. La fuente se debería de poder mover para alinearla con el resto del montaje.
Reajusta la posición de la fuente y luego aprieta los cuatro tornillos que la sujetan.
Step 21 — ¡La fuente de alimentación y la base calefactable están terminadas!
¡Ya casi estamos! ¡Un capítulo más
y el montaje estará terminado!
Comprueba el aspecto final, compáralo con el de la foto.
No coloques la lámina de acero sobre la base calefactable todavía. Espere las instrucciones
en el Wizard durante el proceso de calibración.
This document was last generated on 2018-11-12 08:26:20 AM.
Step 22 — Diferentes versiones de la Einsy-base
Busca la Einsy-base en su kit y compárala con las imágenes, hay dos opciones:
Tu paquete contiene el diseño B7 / R3 , que tiene una pieza extraíble para la RPi Zero W. Sigue
de acuerdo con: 8. Montaje de la electrónica (diseño B7/R3)
Tu paquete contiene el diseño B3/R2 sin la cubierta extraíble . Sigue de acuerdo con: 8. Montaje de la electrónica (diseño B3/R2)
