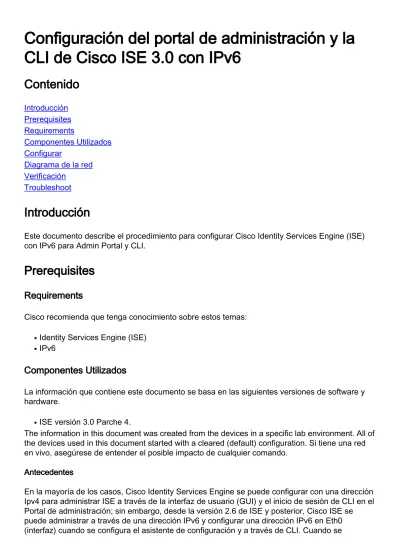

Configuración del portal de administración y la CLI de Cisco ISE 3.0 con IPv6
Contenido
Introducción Prerequisites Requirements
Componentes Utilizados Configurar
Diagrama de la red Verificación
Troubleshoot
Introducción
Este documento describe el procedimiento para configurar Cisco Identity Services Engine (ISE) con IPv6 para Admin Portal y CLI.
Prerequisites
Requirements
Cisco recomienda que tenga conocimiento sobre estos temas:
Identity Services Engine (ISE)
●
IPv6
●
Componentes Utilizados
La información que contiene este documento se basa en las siguientes versiones de software y hardware.
ISE versión 3.0 Parche 4.
●
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.
Antecedentes
En la mayoría de los casos, Cisco Identity Services Engine se puede configurar con una dirección Ipv4 para administrar ISE a través de la interfaz de usuario (GUI) y el inicio de sesión de CLI en el Portal de administración; sin embargo, desde la versión 2.6 de ISE y posterior, Cisco ISE se puede administrar a través de una dirección IPv6 y configurar una dirección IPv6 en Eth0 (interfaz) cuando se configura el asistente de configuración y a través de CLI. Cuando se
configura la dirección IPv6, se recomienda configurar una dirección IPv4 (además de la dirección IPv6) para la comunicación del nodo Cisco ISE. Por lo tanto, se requiere una doble pila
(combinación de IPv4 e IPv6).
Es posible configurar Secure Socket Shell (SSH) con direcciones IPv6. Cisco ISE admite varias direcciones IPv6 en cualquier interfaz y estas direcciones IPv6 se pueden configurar y administrar mediante CLI.
Configurar
Diagrama de la red
La imagen proporciona un ejemplo de un diagrama de red
Configuración de ISE
Nota: De forma predeterminada, la opción de dirección ipv6 está activada en todas las interfaces ISE. Es una práctica recomendada desactivar esta opción si no se planea utilizarla ejecute no ipv6 address autoconfig y/o no ipv6 enable si procede. Utilice el comando show run para validar qué interfaces tienen ipv6 habilitado.
Nota: La configuración considera que Cisco ISE ya está configurado con direccionamiento IPv4.
ems-ise-mnt001/admin# Configure terminal
ems-ise-mnt001/admin(config)# int GigabitEthernet 0
ems-ise-mnt001/admin(config-GigabitEthernet)# dirección ipv6 2001:420:404a:133::66
% El cambio de la dirección IP puede hacer que se reinicie el servicio ise
¿Desea continuar con el cambio de dirección IP? Y/N [N]:Y
Nota: Al agregar o cambiar el direccionamiento IP en una interfaz, los servicios se reinician Paso 2. Una vez que se hayan reiniciado los servicios, ejecute el comando show application status ise para validar los servicios que se están ejecutando:
ems-ise-mnt001/admin# show application status ise ID DE PROCESO DE NOMBRE DE PROCESO ISE
—
Receptor de base de datos que ejecuta 1252 Servidor de base de datos que ejecuta 74 PROCESOS Servidor de aplicaciones que ejecuta 11134
Base de datos del generador de perfiles ejecutando 6897 ISE Indexing Engine que ejecuta 14121
Conector AD que ejecuta 17184
Base de datos de sesiones de M&T que ejecuta 6681 Procesador de registro de M&T que ejecuta 11337 Servicio de autoridad certificadora que ejecuta 17044 Servicio EST ejecutando 10559
Servicio de motor SXP desactivado Docker Daemon ejecutando 3579
Servicio TC-NAC desactivado
servicio de infraestructura pxGrid que ejecuta 9712
servicio de suscriptor de editor de pxGrid que ejecuta 9791 administrador de conexiones pxGrid que ejecuta 9761 controlador pxGrid que ejecuta 9821
Servicio WMI de ID pasivo deshabilitado
Servicio de registro del sistema pasivoID deshabilitado Servicio de API pasivoID deshabilitado
Servicio de agente pasivoID deshabilitado Servicio de terminal PasivoID desactivado Servicio SPAN PasivoID deshabilitado Servidor DHCP (dhcpd) deshabilitado
Servidor DNS (denominado) deshabilitado Servicio de mensajería ISE ejecutando 4260 ISE API Gateway Database Service con 5805 ISE API Gateway Service que ejecuta 8973
Servicio de política de segmentación deshabilitado Servicio de autenticación de REST desactivado Conector SSE desactivado
Paso 3. Ejecute el comando show run para validar IPv6 se ha configurado en Eth0 (Interfaz):
ems-ise-mnt001/admin# show run Generando configuración...
!
hostname ems-ise-mnt001
!
ip domain-name ise.com
!
ipv6 enable
!
interface GigabitEthernet 0
IP address 10.52.13.175 255.255.255.0 dirección ipv6 2001:420:404a:133::66/64 ipv6 address autoconfig
ipv6 enable
!
Verificación
Interfaz de usuario de Cisco ISE
Paso 1. Abra un nuevo navegador de ventanas y escriba https://[2001:420:404a:133::66]. Tenga en cuenta que la dirección IPv6 debe estar entre paréntesis.
SSH de Cisco ISE
Nota: En este ejemplo se utiliza Secure CRT.
Paso 1. Abra una nueva sesión SSH y escriba la dirección IPv6 seguida del nombre de usuario y la contraseña Admin.
Paso 2. Ejecute el comando show interface gigabitEthernet 0 para validar la dirección IPv6 configurada en Eth0 (Interface):
ems-ise-mnt001/admin# show interface gigabitEthernet 0 GigabitEthernet 0
indicadores=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 10.52.13.175 netmask 255.255.255.0 broadcast 10.52.13.255
inet6 2001:420:404a:133:117:4cd6:4dfe:811 prefijo 64 scopeid 0x0<global>
inet6 2001:420:404a:133::66 prefixlen 64 scopeid 0x0<global>
éter 00:50:56:89:74:4f txqueuelen 1000 (Ethernet)
Paquetes RX 17683390 bytes 15013193200 (13,9 GiB) Los errores RX 0 descartaron 7611 sobrecarga 0 frame 0 Paquetes TX 16604234 bytes 2712406084 (2,5 GiB) TX errors 0 drop 0 sobrecarga 0 carrier 0 colisiones 0
Paso 3. Ejecute el comando show users para validar la dirección IPv6 de origen.
ems-ise-mnt001/admin# show users
USERNAME ROLE HOST TTY LOGIN DATETIME admin Admin 10.82.237.218 pts/0 Mon Dic 6 19:47:38 2021
admin Admin 2001:420:c0c4:1005::589 pts/2 Mon Dic 6 20:09:04 20
Troubleshoot
En esta sección encontrará información que puede utilizar para solucionar problemas de configuración.
Validación de la comunicación con el uso de ping para la dirección IPv6 en MacOS
Paso 1. Abra un terminal y utilice el comando ping6 <IPv6 Address> para validar la respuesta de comunicación de ISE
M-65PH:~ ecanogut$ ping6 2001:420:404a:133::66
PING6(56=40+8+8 bytes) 2001:420:c0c4:1005::589 —> 2001:420:404a:133::66 16 bytes de 2001:420:404a:133::66, icmp_seq=0 hlim=51 tiempo=229.774 ms 16 bytes de 2001:420:404a:133::66, icmp_seq=1 hlim=51 tiempo=231.262 ms 16 bytes de 2001:420:404a:133::66, icmp_seq=2 hlim=51 tiempo=230.545 ms 16 bytes de 2001:420:404a:133::66, icmp_seq=3 hlim=51 tiempo=320.207 ms 16 bytes de 2001:420:404a:133::66, icmp_seq=4 hlim=51 tiempo=236.246
Validación de la comunicación con el uso de ping para la dirección IPv6 en Windows Para que el comando ping IPv6 funcione, se debe habilitar Ipv6 en la configuración de red.
Paso 1. Seleccione Start > Settings > Control Panel > Network and Internet > Network and Sharing Center > Change adapter settings .
Paso 2. Validar el protocolo de Internet versión 6 (TCP/IPv6) está activado. Haga clic en la casilla de verificación en caso de que esta opción esté desactivada.
Paso 3: Abra un terminal y utilice el comando ping <IPv6 Address> o ping -6 <ise_node_fqdn>
para validar la respuesta de comunicación de ISE
> ping 2001:420:404a:133::66
Validación de la comunicación con el uso de ping para la dirección IPv6 en Ping IPv6 In Linux (Ubuntu, Debian, Mint, CentOS, RHEL).
Paso 1. Abra un terminal y utilice el comando ping <IPv6 Address> o ping -6 <ise_node_fqdn>
para validar la respuesta de comunicación de ISE
$ ping 2001:420:404a:133::66
Validación de la comunicación con el uso de ping para la dirección IPv6 en Ping IPv6 en Cisco (IOS)
Nota: Cisco proporciona el comando ping en modo exec para verificar la conectividad con los destinos IPv6. El comando ping requiere el parámetro ipv6 y la dirección IPv6 del destino.
Paso 1. Inicie sesión en el dispositivo Cisco IOS en el modo exec y ejecute el comando ping Ipv6
<IPv6 Address> para validar la respuesta de comunicación de ISE
# ping ipv6 2001:420:404a:133::66
Nota: Además, también puede tomar paquetes de ISE para validar los ingresos del tráfico IPv6 Referencia adicional: https://community.cisco.com/t5/security-documents/cisco-ise-identity- services-engine-ipv6-support/ta-p/4480704#toc-hId-1800166300
