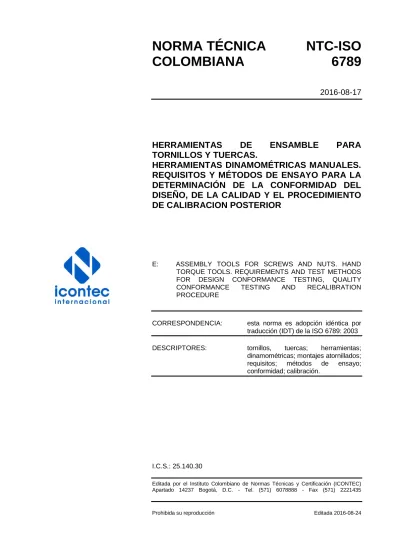

NORMA TÉCNICA
NTC-ISO
COLOMBIANA
6789
2016-08-17
HERRAMIENTAS
DE
ENSAMBLE
PARA
TORNILLOS Y TUERCAS.
HERRAMIENTAS DINAMOMÉTRICAS MANUALES.
REQUISITOS Y MÉTODOS DE ENSAYO PARA LA
DETERMINACIÓN DE LA CONFORMIDAD DEL
DISEÑO, DE LA CALIDAD Y EL PROCEDIMIENTO
DE CALIBRACION POSTERIOR
E: ASSEMBLY TOOLS FOR SCREWS AND NUTS. HAND
TORQUE TOOLS. REQUIREMENTS AND TEST METHODS
FOR DESIGN CONFORMANCE TESTING, QUALITY
CONFORMANCE TESTING AND RECALIBRATION
PROCEDURE
CORRESPONDENCIA: esta norma es adopción idéntica por traducción (IDT) de la ISO 6789: 2003
DESCRIPTORES: tornillos, tuercas; herramientas;
dinamométricas; montajes atornillados; requisitos; métodos de ensayo; conformidad; calibración.
I.C.S.: 25.140.30
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 1595 de 2015.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La norma NTC-ISO 6789 fue ratificada por el Consejo Directivo de 2016-08-17.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 02 Metrología.
BELCORP S.A. BTP MEDIDORES
EMPRESA DE LICORES DE CUNDINAMARCA INDUSTRIAS SCHMETTERLING
INGEMET S.A.S.
INSTITUTO NACIONAL DE METROLOGÍA MINISTERIO DE COMERCIO
ONAC
TEAMFOODS S.A.
UNIVERSIDAD DEL VALLE
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
A´SELLASEG INGENIERÍA LTDA.
ACEITES Y GRASAS VEGETALES S.A, ACEGRASAS, TEAM FOOD
ADMECOL LTDA.
ALCANOS DE COLOMBIA S.A. E.S.P. ALPINA PRODUCTOS ALIMENTICIOS S.A. AMG E.U.
AQUIPET LTDA.
ASMECON Y/O JOSÉ MÁRLON VEGA TORRES
ASOCIACIÓN COLOMBIANA DE PRODUCTORES DE CONCRETO
ASOCIACIÓN COLOMBIANA DEL PESAJE –ASOPESAJE-
ASOCIACIÓN GREMIAL COLOMBIANA DE COMERCIALIZADIORES DE GAS
ASOCIACIÓN NACIONAL DE CENTROS DE DIAGNÓSTICO AUTOMOTOR -ASO-CDA-
AUDIFARMA S.A.
AVE COLOMBIANA LTDA.
BÁSCULAS PROMETÁLICOS S.A. C.I. AZÚCARES Y MIELES S.A.
CAJA DE COMPENSACIÓN FAMILIAR COMPENSAR
CAJA DE COMPENSACIÓN FAMILIAR DE RISARALDA
CÁLCULO Y CONSTRUCCIONES E.U. CENTRAGAS S.C.A.
CENTROAGUAS S.A. E.S.P. CENTRORIENTE S.A. CHALLENGER S.A.
CIBA ESPECIALIDADES QUÍMICAS S.A. COATS CADENA S.A.
COLGATE PALMOLIVE CÍA.
COMPAÑÍA COLOMBIANA DE CERÁMICAS S.A.
COMPAÑÍA COLOMBIANA DE CLINKER S.A.
CORPOICA
DISTRIBUCIONES, IMPORTACIONES Y REPRESENTACIONES LTDA.
ECOPETROL S.A.
EMPRESA COLOMBIANA DE CABLES S.A. EMPRESA COLOMBIANA DE GAS -ECOGAS-
EMPRESA COLOMBIANA DE SOPLADO E INYECCIÓN -ECS S.A.-
EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ E.S.P. ENGICAST LTDA.
EPM BOGOTÁ S.A. E.S.P.
EQUIPOS Y CONTROLES INDUSTRIALES S.A.
ESCOBAR & MARTÍNEZ S.A.
ESCUELA COLOMBIANA DE INGENIERÍA ETERNA S.A.
EXTRUSIONES SCHULER LTDA.
FÁBRICA COLOMBIANA DE EXTINTORES MORENO Y ASOCIADOS LTDA.
FEDERACIÓN NACIONAL DE COMERCIANTES - FENALCO BOGOTÁ FERTIABONOS S.A.
FF SOLUCIONES
FRIGORÍFICO GUADALUPE S.A. FUNDACIÓN VALLE DEL LILI GASEOSAS POSADA TOBÓN S.A. GASES DE BOYACÁ Y SANTANDER S.A. GRUPO ZAMBRANO S.A.
GUILLERMO POMBO & CÍA. E.U.
HOSPITAL SAN VICENTE ESE DE MONTENEGRO
HUNTSMAN COLOMBIA LTDA. IGNACIO GÓMEZ IHM S.A.
IMPLEMENTOS Y PRODUCTOS TÉCNICOS LTDA.
INCOLBESTOS S.A.
INDUSTRIA COLOMBIANA DE LLANTAS S.A. INDUSTRIA LICORERA DEL CAUCA INDUSTRIA PARA LABORATORIOS S.A. INDUSTRIAL DE TINTAS LTDA. -INDUSTINTAS-
INSTITUTO COLOMBIANO DE PRODUCTORES DE CEMENTO
INTERTEK CALEB BRETT COLOMBIA S.A. LABORATORIO DE METROLOGÍA ICOB LTDA.
LABORATORIOS DE METROLOGÍA SIGMA EU
MATRICES TROQUELES Y MOLDES CÍA. LTDA.
METROLOGÍA Y CALIBRACIÓN METROCAL LTDA.
MULTIDIMENSIONALES S.A.
OCCIDENTAL DE COLOMBIA -OXY-
PHILIPS COLOMBIANA DE COMERCIALIZACIÓN S.A.
PICCOLINNI AROMAS Y SABORES LTDA. PINTUCO
PINZUAR LTDA.
PRODUCTOS ALIMENTICIOS DORIA S.A. PROFESIONALES CONTABLES EN ASESORÍA EMPRESARIAL Y DE INGENIERÍA LTDA. -PROASEM LTDA.- PROFESIONALES DE LA SALUD S.A. PROGEN PRODUCCIONES GENERALES S.A.
PROMIGAS S.A. E.S.P. PROQUINAL S.A.
PURIFICACIÓN Y ANÁLISIS DE FLUÍDOS LTDA.
RECTICAR & CÍA. S. EN C. SAYBOLT
SERVICIO NACIONAL DE APRENDIZAJE -SENA- REGIONAL BOGOTÁ
SHELL COLOMBIA S.A.
SOCIEDAD ANDINA DE SERVICIOS ESPECIALIZADOS LTDA. -SOANSES- STARTECH LTDA. SUPERINTENDENCIA DE INDUSTRIA Y COMERCIO -SIC- SUPERPOLO S.A. SYNTOFARMA S.A. TECNICONTROL S.A.
TERMOMETRÍA COLOMBIANA S.A. TERPEL S.A.
TEXTILES SWANTEX S.A.
TOP SUELOS INGENIERÍA LTDA.
TRANSPORTADORA DE GAS DEL INTERIOR S.A. E.S.P.
UNILEVER ANDINA COLOMBIA LTDA. UNIVERSIDAD ESCUELA DE ADMINISTRACIÓN Y FINANZAS
UNIVERSIDAD MANUELA BELTRÁN - LABORATORIO DE IDENTIFICACIÓN HUMANA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC-ISO 6789
RESUMEN
CONTENIDO
Página
INTRODUCCIÓN ... 1
1. OBJETO Y CAMPO DE APLICACIÓN ... 1
2. REFERNCIAS NORMATIVAS ... 1
3. TÉRMINOS Y DEFINICIONES ... 1
4. CLASIFICACIÓN ... 2
5. REQUISITOS ... 3
5.1 CONTROL DE LA CONFORMIDAD DEL DISEÑO ... 3
5.2 EVALUACIÓN DE LA CONFORMIDAD DE LA CALIDAD ... 5
5.3 CALIBRACIÓN POSTERIOR ... 5 6. CALIBRACIÓN ... 6 6.1 DISPOSITIVO DE CALIBRACIÓN ... 6 6.2 TEMPERATURA DE CALIBRACIÓN ... 6 6.3 CONDICIONES DE CALIBRACIÓN ... 6 6.4 PROCEDIMIENTO DE CALIBRACIÓN ... 9 6.5 EJEMPLOS DE CALIBRACIÓN ... 9 7. MARCADO ... 12 DOCUMENTO DE REFERENCIA ... 18
NORMA TÉCNICA COLOMBIANA
NTC-ISO 6789
RESUMEN
Página
ANEXOS
ANEXO A (Normativo)
HERRAMIENTAS DINAMOMÉTRICAS DE LECTURA DIRECTA: TIPO I ... 13
ANEXO B (Normativo) HERRAMIENTAS DINAMOMÉTRICAS DEAJUSTE: TIPO II ... 15
ANEXO C (Informativo) BIBLIOGRAFÍA ... 17
FIGURAS Figura 1. Ensayo de una llave en posición vertical ... 7
Figura 2. Ensayo de una llave en posición horizontal ... 8
Figura 3. Ensayo de un destornillador dinamométrico y de una llave dinamométrica en T, en posición horizontal o vertical ... TABLAS Tabla 1. Asignación del cuadrado conductor ... 3
Tabla 2. Desviación permitida (Tipo I) ... 4
Tabla 3. Desviación permitida (Tipo II, Clases A, B, D, E y G) ... 4
NORMA TÉCNICA COLOMBIANA
NTC-ISO 6789
RESUMEN
1 de 18
HERRAMIENTAS DE ENSAMBLE PARA TORNILLOS Y TUERCAS. HERRAMIENTAS DINAMOMÉTRICAS MANUALES.
REQUISITOS Y MÉTODOS DE ENSAYO
PARA LA DETERMINACIÓN DE LA CONFORMIDAD DEL DISEÑO, DE LA CALIDAD Y EL PROCEDIMIENTO
DE CALIBRACION POSTERIOR
INTRODUCCIÓN
La revisión de la anterior edición de la Norma ISO 6789 ha resultado necesaria, debido a los requisitos de la Norma ISO 9001, concernientes al procedimiento de control de los dispositivos de ensayo, así como la introducción de servicios de calibración, necesita de una guía en la Norma ISO 6789 para la calibración y posteriores calibraciones de las herramientas dinamométricas manuales de forma no ambigua.
Además, esta nueva versión ha incluido información adicional sobre posteriores calibraciones
1. OBJETO Y CAMPO DE APLICACIÓN
Esta norma específica los requisitos y describe los métodos de ensayo y el marcado de las herramientas dinamométricas manuales, utilizadas para el apriete controlado de montajes atornillados.
La norma es aplicable a las herramientas dinamométricas de acuerdo con el numeral 4, en particular a las llaves dinamométricas de lectura directa ajustable que corresponden a las herramientas números 258 y 259 de la Norma ISO 1703:1983.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
GUM, Guía para la evaluación de la incertidumbre en la medición.
3. TÉRMINOS Y DEFINICIONES
Para los fines de esta norma se utilizan los siguientes términos y definiciones.
3.1 Verificación de la conformidad del diseño (Design Conformance Testing). Aquellos requisitos a respetar durante el diseño o la modificación de herramientas dinamométricas manuales (véase el numeral 5.1).
NORMA TÉCNICA COLOMBIANA
NTC-ISO 6789
RESUMEN
2
3.2 Verificación de la conformidad de la calidad (Quality Conformance Testing). Aquellos requisitos a cumplir durante la fabricación de las herramientas dinamométricas manuales (véase el numeral 5.2).
3.3 Calibración (Calibration).Conjunto de operaciones que establecen, bajo unas condiciones especificadas, la relación entre los valores de las magnitudes indicados por un instrumento de medición o un sistema de medición, o los valores representados por una medición de material o un material de referencia, y los valores correspondientes de la magnitud obtenidos por los patrones.
[VIM:1993, definición 6.11]
NOTA Para los fines específicos de esta norma, se puede aplicar la siguiente definición:
Conjunto de operaciones que establecen, bajo unas condiciones especificadas, la relación entre los valores indicados o señalados por una herramienta dinamométrica manual, y los valores correspondientes indicados por el dispositivo de calibración.
3.4 Calibración posterior (Recalibration). Aquellos requisitos a cumplir durante la calibración de herramientas dinamométricas manuales durante un determinado periodo de uso (véase el numeral 5.3).
3.5 Herramienta dinamométrica de lectura directa (Tipo I) (Indicating Torque Tool). Herramienta que indica, por medio de una escala mecánica, de un dial o de un visor electrónico, el valor de un par ejercido por la herramienta sobre el extremo conducido.
3.6 Herramienta dinamométrica ajustable(Tipo II) (Setting Torque Tool). Herramienta que se ajusta previamente a un cierto valor de par, de forma que, cuando se alcanza el valor de par prescrito en el extremo conducido, se emite una señal (por ejemplo, de una forma audible, visible, perceptible).
3.6.1 Herramienta dinamométrica ajustable graduada (Tipo II, Clase A, Clase D y Clase G) (Adjustable Graduated Torque Tool). Herramienta diseñada para que sea ajustada por el usuario, que tiene una escala o un visor para ayudar a su ajuste.
3.6.2 Herramienta dinamométrica ajustable no graduada (Tipo II, Clase C y Clase F) (Adjustable Non-Graduated Torque Tool). Herramienta diseñada para que sea ajustada por el usuario con la ayuda de un dispositivo de calibración.
3.6.3 Herramienta dinamométrica con par fijo (Tipo II, Clase B y Clase E) (Torque Tool
with Fixed Adjustment). Herramienta no diseñada para ser ajustada por el usuario, es decir,
con un ajuste único.
NORMA TÉCNICA COLOMBIANA
NTC-ISO 6789
RESUMEN
3
