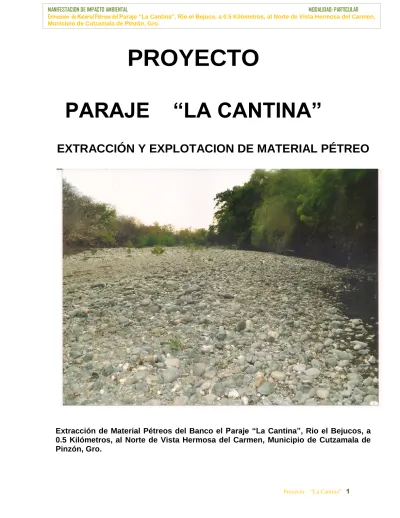

PROYECTO
PARAJE “LA CANTINA”
CAPÍTULO I
I.- DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL.
I.1.- DATOS GENERALES DEL PROYECTO:
En el presente proyecto se pretende llevar a cabo laExtracción de Material Pétreos del Banco el Paraje “La Cantina”, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., el banco de materiales pétreo, cuenta con una superficie o área de extracción de 2,668.57 m², y un volumen de aprovechamiento de 1,319.78 m3., mismos que se solicitara en concesión, ante la Comisión Nacional del Agua (CONAGUA), dependencia facultada para otorgar el permiso o concesión de la Zona Federal, el volumen total a solicitar es menor al disponible en el sitio y que consistirá en 1,176 m3, anuales para su comercialización en los municipios aledaños al proyecto, para poder extraer el material pétreo se tendrá la operación de una retroexcarbadora y dos camiones de camión de volteo, así como el equipo necesario para la extracción, motivo por el cual se ha elaborado la presente Manifestación de Impacto Ambiental.
El volumen solicitado para la Extracción y Explotación de Material Pétreo, es del 1,176 m3, de una capacidad de explotación de 1,319.78 m3, equivalente al 89.11 % aproximado de su explotación total, Este banco de material pétreo provee una explotación aproximada de unos 5 años, aunado a que en épocas de lluvia se regenera su cauce natural en su totalidad.
I.1. 1.- Nombre del Proyecto:
Paraje “La Cantina”
Extracción de Material Pétreos del Banco el Paraje “La Cantina”, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro.
I.1.2.-Ubicación del Proyecto: El sitio donde se pretende llevar a cabo el proyecto de Extracción de
Material Pétreos, se encuentra a 0.5 kilómetros aproximadamente al norte de Vista Hermosa del
Carmen, perteneciente al Municipio de de Cutzamala de Pinzón, Gro., y comprende una sección del Cauce en metros lineales de aproximadamente 180 mts., ver Fig. 1.
El municipio de Cutzamala de Pinzón se localiza al noroeste de la capital del estado en la región de la Tierra Caliente. Se encuentra a 300 kilómetros de distancia aproximadamente sobre la carretera Chilpancingo – Iguala – Ciudad Altamirano – Toluca.
Se localiza entre los paralelos 18°24´ y 18°56´ de latitud norte y 100°28´ y 100°48´ de longitud oeste, respecto del meridiano de Greenwich. La cabecera municipal se localiza a los 263 metros sobre el nivel del mar.
Municipio de
Cutzamala de Pinzón,
2.1.- Sector y tipo de proyecto
El proyecto es de tipo comercial y consiste en la extracción, transformación y comercialización de materiales para la construcción, siendo principalmente: arena y grava, a obtener en una superficie de 2,668.57 m2. De las inmediaciones del Banco el Paraje “La Cantina”, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., en los meses de Enero, Febrero, Marzo y Abril hasta Noviembre y Diciembre, de cada año, arrojando un volumen total de explotación de material pétreo de 1, 319.78 m3., de los cuales solo se extraerá 1,176 m3, anuales para su comercialización.
A).- Coordenadas geográficas:
El sitio para el aprovechamiento de materiales se distribuye en una sección del Banco el Paraje “La Cantina”, Rio el Bejuco, a 0.5 kilómetros al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., la sección del río que comprende el proyecto es de aproximadamente 180 mts., aunque por las características de pendiente, trayectoria del cauce y disposición de los materiales, El proyecto “La Cantina” se ubicará en la intersección al centro del banco de las siguientes coordenadas Geográficas: 18°46’10.16’’ de Latitud Norte y 100°27’12.57’’ Longitud Oeste.
Para llegar al sitio del Proyecto Extracción de Materiales denominado Paraje “La Cantina”, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., Existe la carretera federal Ciudad Altamirano – CD. Altamirano, la cual llega a la Comunidad de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., del sitio extracción del material pétreo, hay una distancia aproximada de 3.4 kilómetros al lugar de almacenamiento, y 2.7 kilómetros de carretera de asfalto y 0.7 kilómetros de terracería del lugar de extracción a la carretera de asfalto.
FOTOGRAFÍA DE ACCESO AL PROYECTO 1.
Poblado de la Comunidad de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro
Carretera Federal Toluca – CD. Altamirano Sitio de Extracción del Material Pétreo Poblado del Bejuco, Municipio de Cutzamala de Pinzón, Gro. Carretera Federal rumbo a Zacapuato
Rio El Bejuco
I.1.3.- Tiempo de vida útil del proyecto (5 años).
De acuerdo a los volúmenes cúbicos arrojados por el levantamiento topográfico, en una superficie de 2,668.57 m2, con un volumen de 1, 319.75 m3, de los cuales solo se extraerá 1,176 m3, anuales en los meses de Enero, Febrero, Marzo y Abril, hasta Noviembre y Diciembre, de cada año, como se indica en la tablas, La vida útil del proyecto alcanza para los años solicitado y mas, ya que solo se estará solicitando una pequeña parte de explotación de banco de material pétreo.
Tabla del Programa de Explotación. Fig. 1
Comunidad de Vista Hermosa del Carmen. Sitio de Extracción de Material Pétreo Carretera Federal CD. Altamirano - Toluca Carretera Federal a Zacapuato, Municipio de Cutzamala de Pinzón. Vía de Acceso al Sitio de Extracción
PROGRAMA ANUAL DE EXPLOTACION DE MATERIAL PETREO EN M3 Mes 2012 2013 2014 2015 2016 Total Enero 336 336 336 336 336 1,680 Febrero 168 168 168 168 168 840 Marzo 168 168 168 168 168 840 Abril 168 168 168 168 168 1840
Mayo Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Junio Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Julio Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Agosto Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Septiembre Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Octubre Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer
Noviembre 168 168 168 168 168 840
Diciembre 168 168 168 168 168 840
Total 1,176 1,176 1,176 1,176 1,176 5,880
.De manera indirecta la vida útil también dependerá de la concesión obtenida por parte de la Comisión Nacional del Agua (CNA), así como de la autorización en Materia de Impacto Ambiental por la Secretaria de Medio Ambiente y Recursos Naturales (SEMARNAT).
Con base a lo anterior se estima un tiempo de vida útil del proyecto es de aproximadamente 5 años, o más, debido a que el sitio tiene una capacidad de volumen para explotar de 1, 319.75 m3, de los cuales solo se extraerá 1,176 m3, anuales en los meses de Enero, Febrero, Marzo y Abril, hasta Noviembre y Diciembre, como se indica en la tabla anterior.
Los documentos legales que amparan la posesión de la parcela donde se pretende instalar el área de almacenamiento del material pétreo, colindante con el Cauce de la parcela Paraje “La Cantina”, en el cual se llevará el aprovechamiento de los materiales, se incluyen en el anexo de documentos legales, así como la Anuencia del Comisario y sus pobladores de la comunidad de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., (se anexa documentos).
De igual forma se integran en dicho apartado, identificación del promovente y del responsable en la elaboración del estudio de impacto ambiental.
I.2.- DATOS GENERALES DEL PROMOVENTE
2.-
4.- Dirección del Promovente o de su representante legal para recibir u oír notificaciones:
Dirección:
I.3 DATOS GENERALES DEL RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTOAMBIENTAL 1.- Razón Social:
2.- Responsable legal y Técnico
Nombre:
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
Datos protegidos por la LFTA PG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Los abajo firmantes en protesta de decir verdad, manifiestan que la información contenida en el Estudio de Impacto Ambiental se incorporan las mejores técnicas y metodologías existentes, así como la información y medidas de mitigación más efectivas del proyecto denominado
Paraje “La Cantina”
Extracción de Materiales Pétreos Paraje “La Cantina”, Rio el Bejuco.
A 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro. .
Bajo su leal saber y entender, es real y fidedigna, y que saben de la responsabilidad en que incurren los que declaran con falsedad ante autoridad administrativa distinta de la judicial, tal y como lo establece el Artículo 247, fracción I, 420 del Código Penal y el Artículo 36 del Reglamento de la LGEEPA en Materia de Impacto Ambiental, y que cualquier omisión sería en todo caso de carácter involuntario.
El Promovente
Responsable de la elaboración del Estudio de Impacto Ambiental
Septiembre de 2011.
Datos protegidos por la LFTAIPG
CAPITULO II
DESCRIPCION DEL PROYECTO
II DESCRIPCIÓN DEL PROYECTO.
II.1 Información General del Proyecto:
En el presente proyecto se pretende llevar a cabo laExtracción de Material Pétreos del Banco el Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., consiste en la extracción y comercialización de materiales pétreos en una superficie de 2,668.57 m2, con un volumen de 1,319.75 m3, de los cuales solo se extraerá 1,176 m3, anuales en los meses de Enero, Febrero, Marzo y Abril, hasta Noviembre y Diciembre de cada año, este cauce del rio que han formado depósitos a lo largo de los años y que nunca se ha explotado, en un tramo de aproximadamente 180 mts., lineales a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., por lo que recae en el artículo 28 fracción X de la LGEEPA.
De acuerdo al reglamento de la LGEEPA en materia de Evaluación del Impacto Ambiental el proyecto en mención recae dentro del Artículo 5°, inciso R, Fracción II, por tratarse de actividades con fines comerciales en Zonas Federales.
II.1.2 Naturaleza del proyecto:
El proyecto Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., consiste en la extracción y comercialización de materiales pétreos para abastecer: los poblados cercanos como son la comunidad de Balderrama, Alborejo, Tupatarillo, El Tule, Arroyo Grande, Nuevo Galeana, Tamacuaro y La Playa, así como los Municipios Cutzamala de Pinzón, Gro., y la comunidad del el Bejuco, perteneciente al Estado de México, así como a casas materialistas, obras pequeñas de particulares y empresas privadas y de gobierno, federal, estatal y municipal, el sitio donde se almacenara el material pétreo, será a 3.4 kilómetros del lugar de extracción del Paraje “La Cantina”, del Rio El Bejuco, existe un tramo de terracería de aproximadamente 0.7 kilómetros, aproximadamente al entronque de la carretera de asfalto o carretera federal, en el que se pretenden obtener la concesión para la realización de dicho aprovechamiento, por lo que se considera de competencia Federal, la evaluación y dictamen, misma que le corresponde a la SEMARNAT.
El proyecto no contempla el desarrollo de ninguna de obra civil, ya que existe el camino de terracería que va, desde el lugar de extracción hasta el lugar de almacenamiento a unos 3.4 kilómetros y a 0.7 de la carretera federal CD. Altamirano - Toluca, colindante al Municipio de Cutzamala de Pinzón, Guerrero, asimismo la parcela donde se pretende instalar el almacén se encuentra muy cercana con el río, requiriendo únicamente como infraestructura de apoyo el rastreo o rehabilitación de camino de acceso existente, siendo este muy mínima la alteración al medio ambiente ya que como se aprecia en las siguiente fotografías de acceso.
Fotografías de Acceso.
Para la extracción del material pétreo del Banco el Paraje “La Cantina”, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., se utilizará una Retroexcavadora Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
En el sitio donde se pretende almacenar el material pétreo, será en un espacio plano donde anteriormente se realizaban actividades de almacenamientos, existiendo, el área como se puede apreciar en las fotografías presentadas, ya que no presenta ningún tipo de vegetación, no requiriendo modificaciones significativas para la ocupación del espacio; en dicho lugar también se pretende utilizar como patio de maniobras, almacenamiento de materiales de acuerdo a su granulometría, en la cual se usara la misma retroexcavadora para las maniobras y también para llenar los camiones de volteo.
II.1.3.- Selección del Sitio:
El sitio fue seleccionado debido a la gran cantidad de material pétreo disponible en dicho banco, en este sitio es posible extraer, una gran cantidad grava y en menor volumen de arena, ya que se han formados área con material pétreo por las recientes lluvias y corrientes de agua, así como a la facilidad de acceso hasta el lugar de la extracción.
El tipo de material reúne las condiciones óptimas para su aprovechamiento y utilización para los fines planteados, obteniendo también material para su utilización como agregado para concreto, entre otros.
Otro de los factores que influyeron en la elección de este lugar fue que colinda a menos 0.5 kilometro al norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., lo que permitirá el fácil traslado de los materiales extraídos hacia su destino final.
Además existirá un impacto mínimo sobre los habitantes por la generación de ruido como resultado de las actividades propias del proyecto, ya que el banco se localiza a una distancia razonable de la comunidad, así también se generaran beneficios para la comunidad de Vista Hermosa del Carmen, así como las zonas aledañas al proyecto,
II.1.4.- Ubicación física del Proyecto y Planos de localización:
El proyecto Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., La vía de acceso principal es por la carretera federal Existe la carretera federal Toluca- Ciudad Altamirano, la cual llega a la Comunidad de Vista Hermosa del Carmen, municipio de Cutzamala de Pinzón, Gro., del sitio extracción del material pétreo, hay una distancia aproximada de 3.4 kilómetros al lugar de almacenamiento, y 2.7 kilómetros de carretera de asfalto y 0.7 kilómetros de terracería del lugar de extracción a la carretera de asfalto, la ubicación del proyecto está en la intersección al centro del banco de las siguientes coordenadas Geográficas: 18°46’10.16’’ de Latitud Norte y 100°27’12.57’’ Longitud Oeste. Tabla de Construcción 1. C U A D R O DE C O N S T R U C C I Ó N LADO R U M B O D I S T A N C IA V. C O O R D E N A D A S Y X EST. PV. 7 16.0100 0.0000 7 8 S 30°38´34.75” E 18.607 8 0.0014 9.4837 8 9 N 59°08´19.39” E 160.001 9 82.0758 146.8306 9 10 N 30°38´34.75” 0 13.050 10 93.3038 140.1789
A).- Croquis de Localización.
B).- Vías de Acceso.
Para llegar al sitio del Proyecto denominado Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro
Poblado del Bejuco, Municipio de Cutzamala de Pinzón, Gro.
Rio El Bejuco
Sitio de Extracción del Material Pétreo Carretera Federal rumbo a Zacapuato Poblado de la Comunidad de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro.Carretera Federal Toluca – CD. Altamirano
Acceso al Banco de Material Petreo.
II.1.5.- Inversión requerida del Proyecto:
El proyecto denominado Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., debido a que es un proyecto moderado se tiene contemplado una inversión aproximada de $ 880,000.00 (Ochocientos Ochenta Mil pesos 00/100 M.N.), Dentro de este monto se incluyen el equipo y maquinaria de operación, (retroexcavadora y dos camiones de volteo), así como también los salarios de los operadores de las maquinarias, empleados y los gastos por concepto de los diferentes estudios, trámites, permisos y licencias derivadas del proyecto.
Periodo de recuperación de la inversión:
Sitio de Extracción de Material Pétreo Vía de Acceso al Sitio de Extracción Carretera Federal a Zacapuato, Municipio de Cutzamala de Pinzón. Carretera Federal CD. Altamirano - Toluca Comunidad de Vista Hermosa del Carmen.
II.1.6.- Dimensiones del Proyecto:
El banco de materiales pétreo, cuenta con una superficie o área de extracción de de 2,668.57 m², y un volumen de aprovechamiento de 1,319.75 m3., mismos que se solicitara en concesión, ante la Comisión Nacional del Agua (CONAGUA), dependencia facultada para otorgar el permiso o concesión de la Zona Federal, el volumen total a solicitar es menor al disponible en el sitio y que consistirá en 1,176 m3, anuales, para su comercialización en los municipios aledaños al proyecto (se muestra tabla 2).
Tabla 2. C U A D R O DE C O N S T R U C C I Ó N LADO R U M B O D I S T A N C IA V. C O O R D E N A D A S Y X EST. PV. 7 16.0100 0.0000 7 8 S 30°38´34.75” E 18.607 8 0.0014 9.4837 8 9 N 59°08´19.39” E 160.001 9 82.0758 146.8306 9 10 N 30°38´34.75” 0 13.050 10 93.3038 140.1789 10 11 S 60°52´29.99” O 80.028 11 54.3528 70.2696 11 12 S 67°12´51.14” O 40.379 12 38.7145 33.0418 12 7 S 55°30´18.87” O 40.091 7 16.0100 0.0000 SUPERFICIE: 2,668.57 M2.
Es importante mencionar que el Proyecto no requiere de la construcción de ningún tipo de obras y actividades provisionales, ya que la extracción del material en greña será con la retroexcavadora directa al camión de volteo y este a la vez a la zona de almacén o en so caso al lugar de la comercialización del marial.
II.1.7.- Justificación y Objetivos:
Como consecuencia del crecimiento normal de la población en los pueblos y comunidades cercanas, así como en los municipios en general aledaños al proyecto, en especial el despunte de caminos y carreteras nuevas o para su rehabilitación, asimismo la demanda de la población cercana al proyecto, como es de su conocimiento la demanda de materiales para la construcción va en aumento, ya sea para obras particulares u obras del gobierno, y aunque en la actualidad existen pocos bancos de extracción cercanos; dichos bancos han sido sobreexplotados y se requiere buscar alternativas para abastecer de dichos materiales y cubrir la demanda de la industria de la construcción.
Con base a lo anterior se plantea la presente propuesta para el proyecto denominado Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., ya que cuenta con las siguientes características:
a) En la sección del Banco del Rio Bejuco, Paraje “La Cantina”, se pretende realizar el aprovechamiento y explotación, con la disponibilidad suficiente de materiales para dicho proyecto.
b) En el lugar de extracción y aprovechamiento, nunca se ha explotado por el cual la abundancia de los materiales pétreo depositados en dicha zona, son de calidad y aptos para la comercialización en especial la grava y la arena.
c) En algunas de las zonas del río, se sigue realizando extracción por parte del gobierno municipal y por vecinos para uso particular, sin que se cuente con las medidas preventivas adecuadas y la autorización correspondiente para realizar de manera apropiada el aprovechamiento.
d) Dadas las condiciones del sitio y la colindancia de las parcelas, en la que se cuenta con la Anuencia del Comisario del Pueblo de Vista Hermosa del Carmen, así como la de sus pobladores (se anexa Original), se toma la decisión de realizar los trámites para llevar a cabo el aprovechamiento de dicho recurso natural, primero solicitando el apoyo de comuneros o los ejidatarios del Rio Bejuco, quienes aprueban la ejecución del proyecto, mediante firmas y sello del comisario del pueblo, ya que mediante acuerdos con el promovente podrán recibir beneficios por el aprovechamiento de los materiales del río, ya sea para la realización de obras particulares o comunales y beneficios de la comunidad mediante el mejoramiento de las vías de acceso, entre otros apoyos; y en segundo lugar realizando la presente manifestación de impacto ambiental para someter a su evaluación por la secretaría de medio ambiente y recursos naturales; asimismo dicho instrumento se tomará como base para solicitar la concesión de la Zona Federal ante la CNA, para el aprovechamiento de dicho materiales.
Con base a lo anterior se asegura el cumplimiento de dos objetivos principales:
Primero: Contar con un banco de material para cubrir una pequeña parte de la demanda existente en la industria de la construcción, mediante un aprovechamiento racional del recurso y buscando en cada una de las etapas del proyecto minimizar los impactos al ambiente.
Segundo: Realizar aportaciones en materia prima o en obras de beneficio para la Población del la Comunidad de Vista Hermosa del Carmen y zonas aledañas, pertenecientes al Ejido, como compensación por el aprovechamiento del recurso.
Tercero: Generar empleos, aunque por el tamaño de la planta esto será a nivel de individuos, y/o familias.
II.1.8. Duración del Proyecto:
La vida útil del proyecto dependerá directamente de la demanda existente en la zona respecto a los materiales a extraer y de la disposición de los materiales en los bancos de aprovechamiento sujetos a la concesión y de manera indirecta la vida útil también dependerá de la concesión obtenida por parte de la CNA, así como de la autorización en materia de impacto ambiental por la propia SEMARNAT.
Con base a lo anterior se estima que la vida del proyecto será de alrededor de 5 años, requiriendo para ello la renovación de vigencias de la concesión obtenida, así como de los requerimientos y condicionantes impuestas en la Manifestación de Impactos Ambiental por la propia SEMARNAT, en su resolución.
II.1.9 Políticas de crecimiento a futuro:
En el momento de realizar la presente Manifestación de Impacto Ambiental, no se han realizado actividades u obras algunas para el aprovechamiento, ni tampoco se encuentra alguna obra federal como son puentes federales cercanos al sitio de explotación, apegándose con lo requerido, dicho banco tienes una distancia metros lineales de aproximadamente 180 mts.
Se considera que el proyecto tendrá un tiempo de vida media de 5 años; sin embargo si se requiere la ampliación y/o modificaciones, se solicitará la autorización correspondiente, así como el cumplimiento de las condicionantes hechas y estipuladas en el resolutivo de la Manifestación de Impacto Ambiental.
II.2.-
CARACTERISTICAS PARTICULARES DEL PROYECTO.
II.2.1 Programa General del Trabajo del Proyecto:
El Proyecto denominado Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., Está constituido por 3 etapas:
Preparación del Sitio
(habilitación del camino de acceso al área del proyecto, trazo y delimitación de la zona y despalme),Etapa de Operación
(extracción y transporte de material) yEtapa de Abandono del Sitio
(reincorporación del material no usado y cierre de la poligonal). Se llevará a cabo en 6 meses. A continuación se describe brevemente en qué consistirá cada una de las etapas anteriormente mencionadas:A) Etapa de Preparación del Sitio.
Las actividades de preparación del sitio comprenden acciones como la identificación y delimitación de cada una de las áreas del proyecto, tales como Patio de maniobras y Superficie aprovechable. Se realizara la identificación y trazo de los puntos del polígono del área para identificar el punto de inicio de la excavación, de igual manera el área de más volumen de material pétreo para su explotación y aprovechamiento.
B) Etapa de Operación.
Se le denomina etapa de extracción, ya que es la actividad principal que se desarrollara durante la etapa de operación del banco de materiales. La superficie total a explotar es de 2,668.57 M2, con un volumen total para extraer de 1,319.75 M3, sin embargo por la capacidad del banco y por la demanda que existe en los municipios contemplado para su comercialización del material solo se extraerá 1,176 M3, anuales, en los meses de Enero, Febrero, Marzo, Abril hasta Noviembre y
Tabla de Explotación anual en M3.
PROGRAMA ANUAL DE EXPLOTACION DE MATERIAL PETREO EN M3
Mes 2012 2013 2014 2015 2016 Total
Enero 336 336 336 336 336 1,680
Febrero 168 168 168 168 168 840
Marzo 168 168 168 168 168 840
Abril 168 168 168 168 168 840
Mayo Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Junio Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Julio Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Agosto Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Septiembre Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer Octubre Sin extraer Sin extraer Sin extraer Sin extraer Sin extraer
Noviembre 168 168 168 168 168 840 Diciembre 168 168 168 168 168 840 Total 1,176 1,176 1,176 1,176 1,176 5,880 Programa Diario. Mes Número de Días al Mes. Número de Camiones diarios M3. Viajes por Camión Capacidad por Camión M3. Volumen total en M3. Enero 24 1 2 7 336 Febrero 24 1 1 7 168 Marzo 24 1 1 7 168 Abril 24 1 1 7 168
Mayo Sin extraer Sin extraer Sin extraer Sin extraer Junio Sin extraer Sin extraer Sin extraer Sin extraer Julio Sin extraer Sin extraer Sin extraer Sin extraer Agosto Sin extraer Sin extraer Sin extraer Sin extraer Septiembre Sin extraer Sin extraer Sin extraer Sin extraer Octubre Sin extraer Sin extraer Sin extraer Sin extraer
Noviembre 24 1 1 7 168
Diciembre 24 1 1 7 168
C) Etapa de Abandono del Sitio.
En esta etapa, los camiones de volteo y el equipo de extracción serán retirados del área, así como cualquier material extraño y ajeno al lugar a fin de dejar la zona como se encontró. Así mismo, se devolverá a la zona de extracción el material pétreo extraído que no cumplió con las características requeridas. Finalmente, se cerrara la poligonal, de acuerdo a los objetivos de extracción del proyecto.
II.2.2.- Preparación del sitio:
Las actividades de preparación del sitio comprenden acciones como la identificación y delimitación de cada una de las áreas del proyecto, tales como Patio de maniobras y Superficie aprovechable. Se realizara la identificación y trazo de los puntos del polígono del área para identificar el punto de inicio de la excavación. Posteriormente la carga de los materiales en greña extraídos del banco se hará directamente a los camiones de volteo de 7 m3.
II.2.3. Construcción de obras mineras:
El sitio fue seleccionado debido a la gran cantidad de material que es posible extraer, ya que se haya un playón formado por las corrientes de agua, así como a la facilidad de acceso hasta el lugar de la extracción, por lo tanto no se requiere la construcción de caminos y rampas para el acceso al lugar.
La actividad principal que se desarrollara durante la etapa de operación del banco de materiales será la extracción. El volumen a extraer será de 2,668.57 M2, con un volumen total para extraer de 1,319.75 M3, sin embargo por la capacidad del banco y por la demanda que existe en los municipios contemplado para su comercialización del material solo se extraerá 1,176 M3, anuales, en los meses de Enero, Febrero, Marzo, Abril hasta Noviembre y Diciembre de cada año, autorizado por la CONAGUA, por un periodo de 5 años, dicha extracción del material pétreo será a una La profundidad de excavación máxima a 1.00 m. Se utilizará una retroexcavadora con la finalidad de extraer el material por una parte y por la otra parte cargar a los camiones tipo volteo, el cual llevarán el material al lugar requerido.
Transporte de material:
Los materiales que se proyecta obtener de dicho banco, serán transportados a la zona de almacén, del predio propiedad del promovente, que se encuentra a 3.4 kilómetros al lugar de almacenamiento con el banco de extracción del Proyecto denominado El Paraje ―La Cantina‖, Extracción de Material Pétreos del Banco el Paraje ―La Playa‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., la finalidad de extraer este material, es con el propósito de cubrir la demanda que existe en las zonas aledañas al proyecto como son: los poblados cercanos como son la comunidad de Balderrama, Alborejo, Tupatarillo, El Tule, Arroyo Grande, Nuevo Galeana, Tamacuaro y La Playa, así como todos los municipios aledaños al de Cutzamala de Pinzón, Gro., y el poblado del Bejuco, perteneciente al Estado de México, al igual a casas materialistas, obras pequeñas de particulares, así como empresas privadas y de gobierno, federal, estatal y municipal.
Características del Cauce Rio Bejuco.
El Cauce presenta dos escenarios:
A).- Temporada de Estiaje o Caudal bajo.
En este periodo conocido también como periodo de sequia, el ancho del Cauce disminuye considerablemente reduciendo su cauce a hasta 5 m. de ancho, así como su velocidad. El volumen de acumulación de material pétreo en el cauce, es media y alta en algunas zonas, La profundidad máxima de excavación será de 1 m. La rugosidad es mínima ya que en esta área no hay presencia de rocas firmes, solo semifijas las cuales se dejaran en el mismo cauce, no alterando la desviación del rio, como se puede apreciar en la fotografía siguiente:
B).- Temporada de lluvias
.
En este periodo el caudal del Arrollo aumenta considerablemente ampliando el lecho del río hasta 10 metros por cada lado su amplitud así como su velocidad. El volumen acumulado de material pétreo aumenta considerablemente, por la fuertes corrientes que se dan por lo periodos de lluvias. En este periodo, el impacto de las oquedades formadas adyacentes al rio, es mitigadas en forma total, durante el periodo de lluvia se forman comunidades de vegetación temporal con diferentes tipo de maleza (se muestra fotografía).
Como en todos los métodos para realizar análisis de transito de avenidas en cauces se requiere de información tanto topográfica como hidrológica del mismo.
La información topográfica se centra básicamente en la geometría de las secciones transversales del río y la pendiente del mismo en su tramo analizado. La parte topográfica de los estudios de los ríos o cauces se encuentra en la CNA, y la parte hidrológica queda conformada por los hidrogramas generados en su cuenca propia hasta el sitio, excluyendo a hidrogramas de ríos tributarios que aporten en forma lateral sus flujos ya que en el tramo del cauce analizado no se identifico alguno de importancia.
Una característica de gran importancia en este tipo de análisis, es el de conocer el coeficiente de rugosidad del río o cauce.
Los resultados derivados de los análisis de transito de avenidas en cauces son de tres tipos:
1. Evolución de los niveles o tirantes del espejo de agua en el cauce con respecto al tiempo, durante el paso de la avenida (m).
2. Fluctuación de las velocidades de flujo en el cauce con respecto al tiempo durante el tránsito de la avenida (m/s).
3. Variación con respecto al tiempo de gastos en el cauce durante el tránsito de la avenida (m3/s).
Estos datos se calculan para cada una de las secciones que se consideren en el análisis del río. Mediante los resultados del análisis se puede establecer las secciones más desfavorables, es decir, se identifican aquellas secciones del Cauce que por su geometría, presentarían desbordamientos debido a que los tirantes máximos observados durante el paso de una avenida, son mayores a los máximos permitidos para que no existan afectaciones, de esta manera se conocen la o las zonas o tramos del arrollo, el proyecto no requieren de la construcción de obras de protección así como de la generación de programas preventivos y de seguridad social, lo anterior se traduce en la minimización de riesgos y por consiguiente en el establecimiento de zonas hidrológicamente seguras
.
II.2.4 Construcción de obras asociadas o provisionales:
El Proyecto no requiere de la construcción de ningún tipo de obra y actividades provisionales, ya que la extracción del material en greña será con carga directa a los camiones de volteo en jornadas de 8 horas de trabajo y trasladado a la zona de almacén o en su caso a lugar de la venta comercial. En lo que se refiere a la carencia de un sistema de agua negras residuales, se contratara una empresa para la renta de un baño móvil, para el personal que laborara en el proyecto.
Proyectos Asociados.
El Proyecto denominado El Paraje ―La Cantina‖, Extracción de Material Pétreos del Banco el Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., la finalidad de extraer este material, es con la finalidad de cubrir la demanda que existe en los municipios los poblados cercanos como son la comunidad de Balderrama, Alborejo, Tupatarillo, El Tule, Arroyo Grande, Nuevo Galeana, Tamacuaro y La Playa, así como todos los municipios aledaños al de Cutzamala de Pinzón, Gro., y el poblado del Bejuco, perteneciente al Estado de México, a casas materialistas, obras pequeñas de particulares, así como empresas privadas y de gobierno, federal, estatal y municipal.
II.2.5 Etapa de Operación y Mantenimiento:
Se le denomina etapa de extracción, ya que es la actividad principal que se desarrollara durante la etapa de operación del banco de materiales. La superficie total a explotar es de 2, 688.57 M2, con un volumen total para extraer de 1,319.75 M3, sin embargo por la capacidad del banco y por la demanda que existe en los municipios contemplado para su comercialización del material solo se extraerá 1,176 M3, anuales, en los meses de Enero, Febrero, Marzo, Abril hasta Noviembre y Diciembre de cada año, autorizado por la CONAGUA, por un periodo de 5 años, dicha extracción del material pétreo será a una La profundidad de excavación máxima a 1.00 m. Se utilizará una retroexcavadora con la finalidad de extraer el material por una parte y por la otra cargar a los camiones tipo volteo, el cual llevarán el material al lugar del almacén.
Descripción del método de explotación.
Para la extracción del material pétreo del Rio Bejuco, se utilizará una Retroexcavadora
, la cual excavará y depositará los materiales en greña directamente a los Camiones de Volteo
y otro camión de
Volteo
para que haga el traslado del material a la zona de almacén o en su caso al lugar de venta, y se retirará al terminar la jornada de trabajo de 8 horas, eliminándose de esta manera el uso de instalaciones provisionales ni de equipo dentro del área del proyecto.
Datos protegidos p Datos protegidos p
Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
Datos protegidos p Datos protegidos p
Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
El tiempo de actividad diaria será de 8 hrs. esta actividad se llevara a cabo en los meses de Enero, Febrero, Marzo y Abril hasta Noviembre de cada año autorizado, la profundidad de excavación es de un 1 m., se pretende explotar anualmente de 1,176 M3 y un volumen total de 1,319.75 M3, anualmente, durante un periodo de 5 años, contando con la autorización del impacto ambiental por parte de la SEMARNAT, y con la autorización de la concesión de la CONAGUA.
Tabla del Programa de Explotación.
Programa de Explotación de Material Pétreo por meses
Año Enero Febrero Marzo Abril Mayo Junio Julio Agosto Sept. Nov. Dic. Total
2012 336 168 168 168 s/ext. s/ext. s/ext. s/ext. s/ext. 168 168 1,176
2013 336 168 168 168 s/ext. s/ext. s/ext. s/ext. s/ext. 168 168 1,176
2014 336 168 168 168 s/ext. s/ext. s/ext. s/ext. s/ext. 168 168 1,176
2015 336 168 168 168 s/ext. s/ext. s/ext. s/ext. s/ext. 168 168 1,176
2016 336 168 168 168 s/ext. s/ext. s/ext. s/ext. s/ext. 168 168 1,176
Total 1,680 840 840 840 840 840 5,880
Proceso para la Extracción de Material Pétreo
N° Proceso Descripción del proceso
1 Cortes Los cortes de explotación del material pétreo, se harán conforme a los volúmenes arrojados por el levantamiento topográfico mismos que se anexan (Planos).
2 Extracción La extracción del material del Cauce Rio Bejuco, Paraje “La Cantina”, será con una retroexcavadora, misma que se retirara al término de la jornada laboral.
3 Carga La carga será hecha por una Retroexcavadora
, directamente a los camiones de volteo.
3 Acarreo o Traslado El acarreo o traslado del material pétreo en greña, se hará con dos camiones de Volteo, M
y otro camión de Volteo
., para trasladar el material a la zona de almacén o en su caso al lugar de venta directamente y se retirará al terminar la jornada de trabajo de 8 horas.
Datos protegidos p Datos protegidos p
Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
Datos protegido por l LFTAIPG
Datos protegido por l LFTAIPGDatos protegidos por la L TAIPGDatos protegidos por la L TAIPGDatos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG Datos protegid s p la LFTAIPGDatos protegid s p la LFTAIPGDatos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPG
Descripción del Equipo para la Extracción y Carga del Material Pétreo.
Descripción de la Maquinaria para la Extracción de Material Pétreo N° Equipo o Equipo Descripción de
Maquinaria o Equipo
Fotografías
1 Retroexcavadora. 2 1.- Camión de Volteo. 2.- Camión de Volteo.Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTA PG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPGDatos protegidos por la LFTAIPGDatos protegidos po Datos protegidos po
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTA PG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPGDatos protegidos por la LFTAIPGDatos protegidos por la LFTAIPGDatos protegidos po Datos protegidos po Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Datos protegidos por la LFTAIPG
Requerimientos e Insumos.
El personal que se contempla contratar para este proyecto es el siguiente: Días laborados anualmente para el Proyecto El Paraje ―La Cantina‖
N° Cargo Enero Días Febrero Días Marzo Días Abril Días Nov. Días Dic. Días Total Anual 1 Operador de la Retroexcavadora 24 24 24 24 24 24 144 2 Operadores de los Camiones de Volteo. 48 48 48 48 48 48 288 1 Ayudante General 24 24 24 24 24 24 144 1 Peones 24 24 24 24 24 24 144 5 Total de Horas 120 120 120 120 120 120 720
Los trabajadores se contrataran preferentemente del Poblado de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., asimismo beneficiando a las familias de dicha comunidad.
Materiales y Sustancias.
M a t e r i a l A p r o v e c h a d o s
Material Etapa Fuente de Suministro Forma de Excavación y Traslado Cantidad Solicitada al Año. Cantidad Solicitada en 5 años. En Greña Operación
Del Banco el Paraje “La Cantina”, Rio Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro.,
Sera con una
Retroexcavadora
Capacidad de 1 M3, y el traslado será con dos Camiones de Volteos de 7 M3. A la zona de almacenamiento o en su caso al lugar de venta directamente.
II.2.6.- Etapa de abandono del Sitio:
El equipo de extracción y los camiones serán retirados del área, así como cualquier material extraño y ajeno al lugar a fin de dejar la zona como se encontró. Así mismo, se devolverá a la zona de extracción el material pétreo extraído que no cumplió con las características requeridas de extracción y finalmente, se cerrara la poligonal.
II.2.7.- Utilización de explosivos:
En este proyecto no se requerirá de explosivo por el tipo de material expuesto a la intemperie y suelto, por lo tanto no son necesarios, ni aplicables.
II.2.8.- Generación, Manejo y disposición de Residuos Sólidos, Líquidos y Emisiones a la Atmosfera: C: Corrosivos. R: Reactividad. E: Explosividad. T: Tóxico. I: Inflamable. B Biológico Infeccioso.
No habrá ningún tipo de residuos peligrosos generados antes citados, por el uso de la maquinaria y el mantenimiento será efectuado en el Poblado de el Bejuco, perteneciente al Estado de México, a 4 kilómetros aproximados del proyecto. El taller donde se realice el servicio para el mantenimiento de la maquinaria será en un taller que cumpla con los autorizaciones en materia de riesgo ambiental, autorizadas por la SEMARNAT, así como las licencias de de funcionamiento por las instancias correspondientes, por lo tanto no aplica en este proyecto.
Generación de Residuos No Peligroso
Etapa. Características. Proceso
donde se Generan. Volumen Producido diario. Disposición Temporal.
Estado Físico. Disposición Final. Preparación del sitio. Domestico y sanitario. Necesidades Fisiológicas y Domestico. 1 Kgs. Baño Portátil Solido/Liquido Quema/Fosa Séptica.
Construcción. No hay residuos conforme a la información solicitada por el promovente, ya que en dicho proyecto no habrá ninguna construcción de infraestructura en el sitio, por lo tanto NO APLICA. Operación. Domestico y sanitario. Necesidades Fisiológicas y Domestico. 1 Kgs. Baño Portátil Solido/Liquido Quema/Fosa Séptica. Abandono del sitio. Domestico y sanitario. Necesidades Fisiológicas y Domestico. 1 Kgs. Baño Portátil Solido/Liquido Quema/Fosa Séptica.
Reutilizables y/o reciclables: papel y cartón, plásticos, metálicos, etc.
Los residuos reutilizables o reciclables que sean generados durante la operación del proyecto serán clasificados y enviados a los centros de acopio canalizados en la Comunidad de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro.
Manejo de Residuos Peligrosos. No Aplica.
Sitio de Disposición Final. No aplica.
Residuos no Peligrosos.
D E S C R I P C I Ó N
Disposición Temporal Contenedor de residuos, no peligrosos ubicado en un lugar, Dentro de la Zona de Almacenamiento.
Disposición Definitiva Comunidad de El Bejuco, perteneciente al Estado de México, a 4 Kilometro Aproximados de la Zona de Almacenamiento.
Generación, Manejo y Descarga de Aguas Residuales y Lodos. Agua Residual. No Aplica. Generación de Lodos. No Aplica. Manejo. No Aplica.
Generación y emisiones de Sustancias a la Atmosfera, en la preparación del sitio.
Para las emisiones a la atmósfera:
Las fuentes de emisión de humos y gases son originadas exclusivamente por fuentes móviles, constituidas por tres equipos de maquinaria, (retroexcavadora y dos camiones de volteo), utilizados en la preparación del banco, además de las labores de carga y acarreo de materiales resultantes, para ello se prevé que se presentan emisiones de polvos, originadas por dos fuentes:
Fuentes Regulares: Emisiones originadas por el posible desmonte, nivelación, y acondicionamiento de los diversos patios, para la clasificación y almacenamiento del material pétreo.
Otras Fuentes: Constituidas por los polvos fugitivos levantados por movimientos de la carga de materiales y por las unidades de acarreo en su recorrido, esta será muy mínima porque el material por lo regular siempre estará mojado y en su caso de ser necesario se tapara con lona para evitar algún derrame de material y generación de polvo en su recorrido.
En cuanto a la generación de polvos en la etapa de operación, no habrá tal, debido a que el material sale húmedo y en su caso esta será muy mínima porque el material por lo regular siempre estará mojado y de ser necesario se tapara con lona para evitar algún derrame de material y generación de polvo en su recorrido del Cauce del Rio Bejuco, por lo que será necesario cubrir la caja, ya que el material esta mojado, aunado a esto el destino de almacenamiento es de aproximadamente 3.4 mts., En cuanto al material suelto este será eliminará regando con pipas el
El número de horas de emisión por día.
Es muy mínima ya que solo se sacara de uno a dos viajes por día según el programa de trabajo y en horas variables durante la jornada de 8 horas, el tiempo estimado por llenado del material pétreo por la retroexcavadora por camión es de aproximadamente 30 minutos, esto equivale a 1 huna hora aproximada al día de misiones por jornada, siendo así una mínima contaminación y ruido al medio ambiente y a los alrededores.
Si es peligrosa o no y, en su caso, las características que la hacen peligrosa.
Los gases de combustión son considerados tóxicos en concentraciones altas, situación que muy difícilmente se presentará en el proyecto, ya que se trabajará siempre al aire libre y solo dos maquinarías, por lo tanto es mínima los gases despedidos a la atmosfera.
La toxicidad del monóxido de carbono (CO), se explica porque este compuesto infiere en el transporte de oxigeno a través del cuerpo humano, pues tiene la capacidad de combinarse más fácilmente con las moléculas de Hemoglobina, lo que provoca asfixia en las personas que respiran este gas en concentraciones altas o por un tiempo prolongado.
La fuente de generación de los gases de combustión estará conformada por dos camiones de volteos, así como por una maquinaria retroexcavadora pesada que se usara para el llenado.
Prevención y control.
Para controlar la generación de emisiones a la atmósfera la empresa implementará un programa de mantenimiento preventivo a la maquinaria, el cual consistirá del cambio de los aceites y revisar que se encuentre en perfectas condiciones para realizar la extracción y carga de los materiales, así como que no se generen niveles de ruido que puedan dañar la salud de los trabajadores; todo esto en observancia de la Norma Oficial Mexicana NOM-081-ECOL-1994.
No habrá residuos peligrosos generados, el mantenimiento a la maquinaria será efectuado en la Comunidad de Zacapuato, Municipio de Cutzamala de Pinzón, Gro., a 3 Km. Aproximados de la zona de extracción. El taller donde se haga el servicio de cambio de aceite y filtro, será quien responda a Semarnat por este residuo.
Modelo de dispersión.
No aplica.
Contaminación por ruido, vibraciones, energía nuclear, térmica o luminosa.
En cuanto al ruido la mayor generación se producirá durante la descarga de los materiales por parte de la excavadora al camión de volteo y por los camiones que transportarán el material.
Ambas actividades se realizarán al aire libre permitiendo la dispersión de los sonidos generados. Los trabajadores tendrán tapones auditivos, con la finalidad de disminuir el nivel de ruido generado.
La etapa de preparación del sitio y operación, presentan pocas fuentes emisoras de ruido, dichos niveles y fuentes se describen en la siguiente tabla:
Ni v e l e s d e R u i d o
Fase del Proceso Decibeles Db “A”
Carga de Materiales Resultantes. 65 -70
Operación de Maquinaria y Camiones. 65 -85
Estos valores de emisión de ruido, son los valores promedio ó típicos, que son encontrados en la literatura al respecto. Los valores varían de acuerdo a las condiciones específicas tales como, tipo de maquinaria e inclusive pendientes topográficas y distancias de traslado.
a) Intensidad en decibeles y duración del ruido en cada una de las actividades del proyecto.
Las emisiones de ruido se deberán apegar a las especificaciones señaladas en las siguientes Normas Oficiales Mexicanas
:
NOM—080-ECOL-1994 (Fuentes Móviles).
DECIBELES PERMITIDOS
Peso Bruto Vehicular (Kg.) Límites Máximos Permisibles Db “A”
Hasta 3,000 86
Mas de 3,000 y hasta 10,000 92
Mas de 10,000 99
NOM-081-ECOL-1994 (Fuentes fijas).
Limites Máximos Permitidos
Horario Variable de Lunes a Sábados Límites Máximos Permisibles Db “A”
8: 00 hrs. am. A 15:00 hrs. pm. 68
8: 00 hrs. am. A 15:00 hrs. pm. 65
La extracción del material será de dos camiones de volteos por día, y no se tendrá una hora especifica del llenado del camión con la retroexcavadora, pero si será dentro de la jornada anteriormente citadas en el cuadro
.
C).- Emisión estimada del ruido que se presentará durante la operación de cada una de las fuentes.
Se apegará a lo que establece la Norma Oficial Mexicana, NOM-080-ECOL-1994, que señala los límites máximos permisibles por fuentes móviles y NOM-081-ECOL-1994, que señala los límites máximos permisibles de emisión de ruido en las fuentes fijas.
D).- Dispositivos de control de ruido (ubicarlos y describirlos).
Se recomienda que una vez que se encuentre la maquinaria en operación se realice un estudio tanto de las fuentes fijas como móviles con la finalidad de que se apliquen las medidas de control correspondientes.
Planes de prevención y respuesta a las emergencias ambientales que puedan presentarse en las distintas etapas.
Identificación:
El sitio donde se pretende llevar a cabo el proyecto está considerado como una zona hidrológicamente segura.
Los gases de combustión son considerados tóxicos en concentraciones altas, situación que muy difícilmente se presentará en el proyecto, ya que se trabajará siempre al aire libre.
En cuanto al Ruido la mayor generación se producirá durante la descarga de los materiales por parte de la excavadora y los camiones de volteos que transportarán el material.
Ambas actividades se realizarán al aire libre permitiendo la dispersión de los sonidos generados.
Sustancias peligrosas:
No habrá residuos peligrosos generados, el mantenimiento a la maquinaria será efectuado en la Población de el Bejuco perteneciente al Estado de México, 4 Kilómetros aproximados del lugar de extracción del material pétreo, y el mantenimiento de los servicio de cambio de aceite y filtro, será en un taller mecánico aledaño al proyecto y que cumpla con las autorizaciones y permisos emitidos por la SEMARNAT, En materia de residuos y sustancias peligrosas.
Prevención y respuesta:
Para controlar la generación de emisiones a la atmósfera la empresa implementará un programa de mantenimiento preventivo a la maquinaria, el cual consistirá del cambio de los aceites y revisar que se encuentre en perfectas condiciones para realizar la extracción y carga de los materiales, así como que no se generen niveles de ruido que puedan dañar la salud de los trabajadores; todo esto en observancia de la Norma Oficial Mexicana NOM-081-ECOL-1994.
II.2.9 Infraestructura para el manejo y la disposición adecuada de los residuos Residuos no Peligrosos.
D E S C R I P C I Ó N
Disposición Temporal Contenedor de residuos, no peligrosos ubicado en un lugar, Dentro de la Zona de Almacenamiento.
Disposición Definitiva El Bejuco perteneciente al Estado de México a 4 Km. Aproximados de la Zona de Almacenamiento.
II.2.10 Otras fuentes de daños:
CAPITULO III
.III. LA VINCULACION CON LOS ORDENAMIENTOS
JURIDICOS APLICABLES EN MATERIA DE IMPACTO
AMBIENTAL Y EN SU CASO, CON LA REGULACION DEL
USO DE USO DE SUELO.
Sobre la base de las características del proyecto, a continuación se identifican y analizan
los diferentes instrumentos de planeación que ordenan la zona donde se ubicará el
proyecto, a fin de sujetarse a los instrumentos con validez legal.
El Proyecto denominado El Paraje ―La Cantina‖, Extracción de Material Pétreos del Banco el Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro,. ., la finalidad de extraer este material, es con la finalidad de cubrir la demanda que existe en los municipios los poblados cercanos como son la comunidad de Balderrama, Alborejo, Tupatarillo, El Tule, Arroyo Grande, Nuevo Galeana, Tamacuaro y La Playa, así como todos los municipios aledaños al de Cutzamala de Pinzón, Gro., y el poblado del Bejuco, perteneciente al Estado de México, a casas materialistas, obras pequeñas de particulares, así como empresas privadas y de gobierno, federal, estatal y municipal.
Primero: Que el artículo 27 párrafo V de la Constitución Política de los Estados Unidos Mexicanos, en su párrafo tercero, otorga derecho a la Nación para imponer a la propiedad privada las modalidades que dicte el interés público mediante el establecimiento de las medidas necesarias para ordenar los asentamientos humanos y las adecuadas provisiones, usos reservas y destinos de tierras aguas y bosques, a efecto de ejecutar obras públicas y de planear y regular la fundación, conservación, mejoramiento y crecimiento de los centros de población.
Segundo: Que la misma Constitución Política en su artículo 73 fracción XXIX-C, Otorga al congreso Federal facultades para expedir las Leyes que establezcan la concurrencia del Gobierno Federal de los Estados y de los Municipios, en el ámbito de sus respectivas competencias en materia de asentamientos humanos.
Tercero: Que al tenor del precepto Constitucional a que se refiere el Considerando Anterior, El Congreso de la Unión expidió la Ley General de Asentamientos Humanos, cuyo artículo 8 adjudica a las entidades federativas, entre otras atribuciones la de Legislar en materia del ordenamiento Territorial de los Asentamientos urbanos y del desarrollo urbano de los centros de población disposición de la que emana la Ley del Desarrollo Urbano del Estado de Guerrero.
Cuarto: De acuerdo al artículo 5 fracción l la explotación, extracción y beneficio de minerales y sustancias reservadas a la federación, así como el Articulo 42 de la Ley de Aguas Nacionales que dice que la explotación, uso o aprovechamiento de las aguas del subsuelo en las zonas en donde el Ejecutivo Federal las reglamente o decrete su veda, incluso las que hayan sido libremente alumbradas, requerirán de: Concesión o asignación, para su explotación, uso o aprovechamiento Quinto: Dar cumplimiento a lo dispuesto en la Ley General del Equilibrio Ecológico y Protección al Ambiente y su Reglamento en Materia de Impacto Ambiental, Ley Estatal del Equilibrio Ecológico y Protección al Ambiente, Ley de Aguas Nacionales, Bando Municipal y otras Leyes del ramo.
Los planes de Ordenamiento Ecológico del Territorio (POET) decretados (general del territorio regional, marino o local.
A la fecha se carece de un Plan de Ordenamiento Ecológico en la región.
Los planes y Programas de Desarrollo Urbano Estatal, o en su caso, del centro de Población Municipales.
El área de estudio carece de Plan de Desarrollo Urbano.
Programas de recuperación y restablecimiento de las zonas de restauración ecológica.
No existen Programas de Restauración Ecológica en la zona.
Normas Oficiales Mexicanas que apliquen para desarrollo del proyecto.
Durante las diferentes fases del proyecto se deberá dar observancia a las siguientes Normas Oficiales Mexicanas.
En relación a los ordenamientos ambientales se considerarán las siguientes Normas Oficiales Mexicanas:
NOM-001-ECOL/1997, Que establece los límites máximos permisibles de contaminantes en las descargas de aguas residuales en agua y bienes nacionales.
NOM-059-SEMARNAT-2001, que establece el listado de especies de flora y fauna silvestres en categorías de riesgo.
NOM 080-SEMARNAT-1994, que establece los límites máximos permisibles de emisión de ruido proveniente del escape de los vehículos automotores, motocicletas y triciclos motorizados en circulación y su método de medición.
NOM-043-SEMARNAT-1993, que establece los niveles máximos permisibles de emisión a la atmósfera de partículas sólidas provenientes de fuentes fijas.
NOM-044-SEMARNAT-1993, que establece los niveles máximos permisibles de emisión de hidrocarburos, monóxido de carbono, óxidos de nitrógeno, partículas suspendidas totales y opacidad de humo provenientes del escape de motores nuevos que usan diesel como combustible y que se utilizaran para la propulsión de vehículos automotores con peso bruto vehicular mayor de 3,857 kilogramos.
NOM-045-SEMARNAT-1996, que establece los niveles máximos permisibles de opacidad del humo proveniente del escape de vehículos automotores en circulación que usan diesel o mezclas que incluyan diesel como combustible.
NOM-052-ECOL-1993. Norma oficial Mexicana, que establece las características de los residuos peligrosos y el listado de los mismos y los límites que hacen a un residuo peligroso por su toxicidad al ambiente.
NOM-059-ECOL-2001. Protección ambiental: -Especies nativas de México de flora y fauna silvestres. –Categorías de riesgo y especificaciones para su inclusión, exclusión cambio. –Lista de especies en riesgo; señalado la existencia de especies listadas dentro de dicha Norma, así como su categoría de riesgo.
En materia de seguridad laboral:
NOM-001-STPS-1999. Relativa a las condiciones de seguridad e higiene en los edificios, locales, instalaciones y áreas en los centros de trabajo.
Reglamentos específicos en la materia.
Reglamento de la Ley General del Equilibrio Ecológico y Protección al Ambiente, en Materia de Evaluación del Impacto Ambiental. Publicado en el D.O.F. el 30 de Mayo de 2000. En particular la obra se inscribe dentro del capítulo II, Artículo 5°, inciso R): Obras y Actividades en Humedales, Manglares, Lagunas, Ríos, Lagos y Esteros conectados con el Mar, así como en sus litorales o zonas federales.
Decretos y Programas de Manejo de Áreas Naturales Protegidas.
El proyecto no se encuentra dentro de alguna área natural protegida con decreto oficial. Bandos y reglamentos municipales
CAPITULO IV
IV. DESCRIPCIÓN DEL SISTEMA
AMBIENTAL Y
SEÑALAMIENTO DE LA PROBLEMÁTICA AMBIENTAL
EN EL ÁERA DE INFLUENCIA DEL PROYECTO.
Inventario Ambiental.
IV.1 Delimitación del área de estudio:
El proyecto denominado El Paraje ―La Cantina‖, Extracción de Material Pétreos del Banco el Paraje ―La Cantina‖, Rio el Bejuco, a 0.5 Kilómetros, al Norte de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro.,consiste en la extracción y comercialización de materiales pétreos en una superficie de 2,66857 m2, con un volumen de 1,319,75 m3, de los cuales solo se extraerá 1,176 m3, anuales en los meses de Enero, Febrero, Marzo y Abril, hasta Noviembre y Diciembre de cada año, este cauce del Rio Bejuco que han formado depósitos a lo largo de los años y nunca se ha explotado la Zona Federal del Río Bejuco, en un tramo de aproximadamente 180 mts., lineales a la altura de la comunidad de Vista Hermosa del Carmen, Municipio de Cutzamala de Pinzón, Gro., por lo que recae en el artículo 28 fracción X de la LGEEPA.
IV.2 Caracterización y análisis del sistema ambiental. IV.2.1 Aspectos abióticos:
A. Clima.
