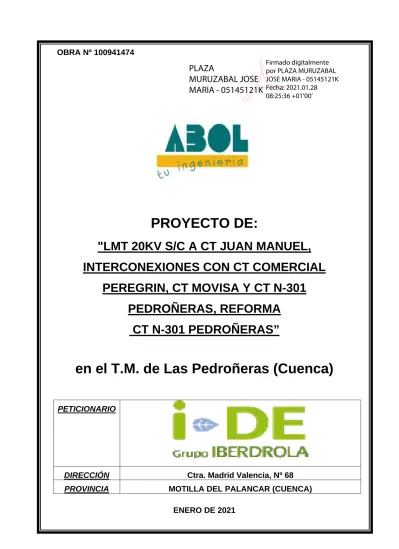

en el T.M. de Las Pedroñeras (Cuenca)

PROYECTO DE:

"LMT 20KV S/C A CT JUAN MANUEL,

INTERCONEXIONES CON CT COMERCIAL

PEREGRIN, CT MOVISA Y CT N-301

PEDROÑERAS, REFORMA

CT N-301 PEDROÑERAS”

en el T.M. de Las Pedroñeras (Cuenca)

PETICIONARIO

DIRECCIÓN

Ctra. Madrid Valencia, Nº 68

PROVINCIA

MOTILLA DEL PALANCAR (CUENCA)

ENERO DE 2021

MURUZABAL JOSE

MARIA - 05145121K

Fecha: 2021.01.28 08:25:36 +01'00'

"LMT 20KV S/C A CT JUAN MANUEL,

INTERCONEXIONES CON CT COMERCIAL

PEREGRIN, CT MOVISA Y CT N-301

PEDROÑERAS, REFORMA

CT N-301 PEDROÑERAS”

en el T.M. de Las Pedroñeras (Cuenca)

DOCUMENTO 1:

MEMORIA

DOCUMENTO 2:

CÁLCULOS

DOCUMENTO 3:

ESTUDIO BÁSICO SEGURIDAD Y SALUD

DOCUMENTO 4:

PLAN DE GESTIÓN DE RESIDUOS

DOCUMENTO 5:

PRESUPUESTO

DOCUMENTO 6:

PLANOS

ANEXO I:

R.B.D.

ALBACETE, ENERO DE 2021

INDICE

MEMORIA

1. ANTECEDENTES Y OBJETO ____________________________________________ 4

2. OBJETO ________________________________________________________________ 6

3. REGLAMENTACIÓN _____________________________________________________ 6

4. TITULAR DE LAS INSTALACIONES. ______________________________________ 6

5. CARACTERÍSTICAS DE LA LÍNEA AÉREA DE MEDIA TENSIÓN _____________ 7

5.1. Cruzamientos y Paralelismos __________________________________________________ 8 5.2. Relación de Bienes y Derechos (R.B.D.) _________________________________________ 8 5.3. Puesta a Tierra de Apoyos ____________________________________________________ 8 5.4. Materiales _________________________________________________________________ 12 Aislamiento. ___________________________________________________________________ 16

5. ELEMENTOS CONSTITUTIVOS DEL CENTRO DE TRANSFORMACIÓN ______ 24

5.1. Edificio __________________________________________________________________ 24

5.2. Características del material de Media y Baja Tensión. _______________________ 24

5.3. Adaptación al telemando del CT/CR. _______________________________________ 27

5.4. Instalación de Puesta a Tierra (PaT) ________________________________________ 30 5.5. Sistema Contra Incendios. ___________________________________________________ 33 5.6. Estudio de Campos Magnéticos en la proximidad de instalaciones de Alta Tensión. ____ 33

6. CARACTERÍSTICAS DE LAS LÍNEAS SUBTERRÁNEAS DE MEDIA TENSIÓN _ 37

6.1.- Tensión de suministro ___________________________________________________ 37 6.2.- Cruzamientos. ___________________________________________________________ 38 6.3 Canalizaciones. _____________________________________________________________ 39

7. ASEGURAMIENTO DE LA CALIDAD. _____________________________________ 42

8. CONCLUSIÓN _________________________________________________________ 42

CÁLCULOS

ESTUDIO BÁSICO SEGURIDAD Y SALUD

PLAN DE GESTIÓN DE RESIDUOS

PRESUPUESTO

PLANOS

1. ANTECEDENTES Y OBJETO

La Sociedad i-DE REDES ELECTRICAS INTELIGENTES S.A.U., con domicilio social en Bilbao, Avenida San Adrián nº 48 y oficinas en Motilla del Palancar, en la Carretera Madrid-Valencia, nº 68, bajo, tiene dentro de sus planes de mejora, realizar un nuevo tramo de línea de media tensión, aérea y subterránea, para dar servicio al nuevo centro de transformación denominado JUAN MANUEL, desde este nuevo Centro se Inter conexionarán los Centros de Transformación COMERCIAL PEREGRIN con Nº212090839, MOVISA con Nº212090983 y N-301 PEDROÑERAS con Nº212093039, este último centro N-301 PEDROÑERAS con Nº212093039, se automatizará eliminando las celdas existentes y colocando un conjunto de tres celdas de línea automatizadas y una de protección, el nuevo tramo de línea aérea de media tensión seguirá dando servicio a los centros de transformación C.T. CTRA. MESAS con Nº 212093013 y C.T. TRANS-RAMONCIN S.L. con Nº 903711326, con el objeto de mejorar el suministro de energía

eléctrica en la zona.

La nueva Línea aérea de media tensión, con conductor 100-AL1/17-ST1A, tendrá su inicio en el apoyo Nº 6022 de la L/16 T-53 DERVA. LA COLONIA PEDROÑERAS, apoyo en amarre con derivación al C.T.I. CTRA. MESAS con Nº 212093013, este apoyo será sustituido al igual que la derivación al C.T.I. El tramo sustituido puede verse en el Documento Planos, ira desde el apoyo Nº6022 de la L/16 T-53 DERVA. LA COLONIA PEDROÑERAS hasta el apoyo Nº7855 de la L/16 T-53 CIRCUNVALACION PEDROÑERAS, sin incluir este último, todo este tramo irá con protección avifauna y se desmontará el tramo sustituido, en el apoyo proyectado Nº3 se dotará de un armado de derivación para mantener el servicio del C.T. TRANS-RAMONCIN S.L. con Nº903711326, y en el apoyo proyectado Nº 5 se montará una transición aéreo subterráneo desde el que se le dará servicio al nuevo centro de transformación, CT JUAN MANUEL.

La línea proyectada, del apoyo Nº1 al apoyo Nº6 discurrirá por las parcelas 1 del Polígono 34 y por las parcelas109, 107, 101 y 102 del Polígono 78, y por la parcela nº 71 del polígono 40 del término, el apoyo proyectado Nº 7 se encuentra en la parcela 2 del Polígono 4 y el apoyo proyectado Nº8 en la parcela 90 del Polígono 78, todos los apoyos se encuentran en el término municipal de Las Pedroñeras. Los apoyos serán de chapa metálica y metálicos de Celosía e irán provistos de protección para la avifauna, el conductor que dará continuidad a la existente será de aluminio y acero será del tipo 100AL1/17-ST1A, el de las derivaciones a los Centros de Transformación CT CTRA. MESAS Y CT TRANS-RAMONCIN S.L. serán de conductor de aluminio del tipo 47-AL1/8-ST1A (LA 56), la longitud de la línea será de 403 metros de conductor tipo 100AL1/17-ST1A y de 161 metros las dos derivaciones con conductor tipo 47-AL1/8-ST1A (LA 56).

Se desmontará el tramo de línea aérea de media tensión, 20 kV, simple circuito y formado por conductor del tipo LA-30, línea 16 LAS MESAS TRAMO 53 DERIV. LA COLONIA PEDROÑERAS STR EL PEDERNOSO, entre los apoyos nº 6022 y el nº 7855 y los apoyos que se encuentran entre estos, y el de las derivaciones, la longitud es de aproximadamente 722 metros, también se desmontará de la L/08 T-52 Y T-51 CIRCUNVALACIÓN PEDROÑERAS los apoyos del nº7851 al nº7855 y el vuelo entre los apoyos nº7855 y 7856, el apoyo nº 7851 será sustituido por un apoyo de Celosía del tipo 14C-2000. Con cruceta tipo RC2-20S y armado de derivación con fusible “XS” para mantener la derivación a INAPESA con Nº212090644, también se desmontará el tramo entre los apoyos nº7855 y el apoyo proyectado Nº8. El numero de apoyos desmontados será de 7, tres de hormigón una celosía y tres presillas, la longitud de línea desmontada será de 612 metros de conductor LA-56, se desmontará también las maniobras en el apoyo Nº7855.

El nuevo Centro automatizado de seccionamiento PFU-4 de superficie se montará en la calle Juan Manuel, según puede verse en el documento Planos, estará constituido por una envolvente prefabricada de superficie de hormigón, dispondrá de un conjunto de celdas formado por cuatro posiciones de Interruptor-Seccionador Automatizadas y una posición de Interruptor-Seccionador combinado con fusibles, de corte y aislamiento en hexafluoruro de azufre (4L+1P-F-SF6-24-TELE),

una maquina transformadora de 630 KVA, cuadro de baja tensión de 4 salidas y armario de telegestión. El armario de Automatización irá encima de las celdas, la alimentación al Telemando se realizará desde un nuevo cuadro de baja tensión a instalar. El edificio dispondrá de dos puertas, una para la máquina transformadora y la otra para el acceso peatonal, así como de las rejillas necesarias para la ventilación natural. A cada una de las celdas de línea le llegará o saldrán una línea subterránea de media tensión con conductor tipo AL HEPRZ1 12/20 KV 3X240 mm². Se proyectan cinco líneas subterráneas de media tensión:

- La primera línea subterránea, con inicio en el entronque A/S del apoyo proyectado Nº5 y final en el nuevo C.T. JUAN MANUEL, tendrá una longitud de traza aproximada de 20 metros de traza y 35 metros de conductor (20 m traza + 12 m entronque A/S + 3 entrada al centro de transformación).

- La segunda línea, Inter conexionará el nuevo centro y el existente CT COMERCIAL PEREGÍN con Nº 212090839, tendrá una longitud de traza de 55 metros y de 65 metros de conductor (55 m traza + 10 m de entrada y salida a ambos centros).

- La tercera línea también Inter conexionara los centros, el nuevo centro JUAN MANUEL con el CT existente MOVISA, la línea saldrá de la celda de línea del nuevo centro y terminara en el entronque aéreo subterráneo a realizar en el apoyo particular del tipo 12P-700 con coordenadas ETRS-89 X=527.202, Y=4.366.260, la longitud de traza de la línea será de aproximadamente 214 metros con una longitud de conductor de 22 metros ( 214 m traza + 12 m del entronque A/S).

- La cuarta línea Inter conexionará el nuevo centro CT JUAN MANUEL con el centro existente N-301 PEDROÑERAS con Nº 212093039, longitud de traza será de 508 metros y de 514 de conductor ( 508 m de traza + 6 m de entrada y salida a los centros).

- La quinta y última conexionará el apoyo proyectado Nº8, montado entre los apoyos Nº7856 y Nº7857 de la LÍNEA 08 LAS PEDROÑERAS TRAMO 52 CIRCUNVALACIÓN PEDROÑERAS STR PEDERNOSO, con el CT N301 PEDROÑERAS, la nueva línea ira desde el entronque aéreo subterráneo del nuevo apoyo a los empalmes a realizar en la línea subterránea existente, y que va desde el entronque A/S del apoyo Nº7856 al CT N301 PEDROÑERAS, los empalmes se realizarán en el cruce de las calles Záncara y Juan Manuel, según puede verse en el Documento Planos. La longitud de traza de esta línea será de 123 metros y 138 m de conductor ( 123 m de traza + 12 m del entronque A/S + 3 m de los empalmes).

Las cinco líneas discurrirán por la calle Juan Manuel y calle del Záncara, e irán en canalización subterránea bajo tubo de 160 mm de diámetro, el conductor será del tipo AL HEPRZ1 12/20 KV 3x240 mm².

El centro de Transformación N-301 PEDROÑERAS con Nº212093039 se automatizará, se eliminarán las celdas existentes (2L+1P) y se sustituirán por un conjunto de celdas extensibles formado por tres posiciones de Seccionador Automatizadas y una posición de Interruptor-Seccionador combinado con fusible (3L+1P-F-SF6-24-TELE), de corte y aislamiento en Hexafluoruro de azufre, se mantendrán el resto de los componentes del centro.

Las instalaciones proyectadas se sitúan en el término municipal de Las Pedroñeras, en la provincia de Cuenca, con lo que se mejorará la calidad y servicio en el municipio.

El presente proyecto trata de definir las distintas características técnicas y el coste aproximado de las instalaciones proyectadas, que componen la línea aérea de media tensión, un tramo de línea subterránea de media tensión y un tramo aéreo de media tensión.

2. OBJETO

Tiene por objeto establecer y justificar todos los datos técnicos necesarios para la construcción del centro de transformación de superficie, así como las líneas de media y baja tensión.

3. REGLAMENTACIÓN

Para la redacción del presente proyecto se han tenido en cuenta todas las especificaciones relativas a las instalaciones de M.T. contenidas en los epígrafes siguientes:

- - Reglamento sobre condiciones técnicas y garantías de seguridad en instalaciones eléctricas de alta tensión y sus Instrucciones Técnicas Complementarias ITC-RAT 01 a 23 (RD 337/2014).

- Corrección de errores del Real Decreto 337/2014, de 9 de mayo, por el que se aprueba el Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Instalaciones Eléctricas de Alta Tensión, y sus instrucciones Técnicas complementarias ITC-RAT de 01 a 23. Publicado el 9 de junio de 2014.

- Real Decreto 223/2008, de 15 de febrero, por el que se aprueba el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09

- Reglamento sobre Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación, aprobado por el Real Decreto de 12-11-82 y publicado en el BOE núm. 288 del 1-12-82 y las Instrucciones Técnicas Complementarias aprobadas por Orden de 6-7-84, y publicado en el BOE núm. 183 del 1-8-84 y su última modificación de Orden Ministerial de 10 de Marzo 2000, publicada en el BOE nº 72 de 24 de marzo de 2000 y la corrección de erratas publicadas en el BOE nº 250 del 18 de octubre de 2000

.

- Reglamento Electrotécnico para Baja Tensión, aprobado por Decreto 842/2002 de 2 de agosto, y publicado en el BOE número 224, de 18 de septiembre de 2002

.

- Ley de Prevención de Riesgos Laborales (Ley 31/1995, de 8 de noviembre)

Además, se tendrá en cuenta toda la normativa, que sea de aplicación de la empresa de distribución de energía eléctrica IBERDROLA DISTRIBUCIÓN ELÉCTRICA, S.A., en concreto:

- M.T. 2.21.66 “Proyecto Tipo Línea Aérea de Media Tensión S/C 100-AL1/17-ST1A”. - M.T. 2.31.01 “Proyecto Tipo Línea Subterránea de AT hasta 30 kV”.

- M.T. 2.11.01 “Proyecto tipo para Centro de Transformación de Superficie”

4. TITULAR DE LAS INSTALACIONES.

Será titular de la instalación que se proyecta, i-DE REDES ELÉCTRICAS INELIGENTES, S.A.U. con C.I.F. A-95075578 oficinas en Motilla del Palancar (Cuenca), Ctra. Madrid-Valencia nº 68, sociedad dedicada a la distribución de energía eléctrica en la provincia de Cuenca.

5. CARACTERÍSTICAS DE LA LÍNEA AÉREA DE MEDIA TENSIÓN

Las características principales están indicadas en el siguiente cuadro de datos:

CARACTERÍSTICAS LAMT:

ORIGEN. ... Apoyo proyectado nº 1, apoyo tipo

12C-4500, con cruceta tipo RC-20S, armado derivación con fusibles “XS”, Chapas antiescalo, acera perimetral y forrado avifauna.

FINAL ... Apoyo proyectado nº 5, apoyo fin de

línea con un entronque aéreo subterráneo, apoyo tipo 14C-4500, cruceta RC2-20S, bastón largo y forrado avifauna. TENSIÓN ... 20 kV Nº DE CIRCUITOS. ... uno CONDUCTOR. ... 100AL1/17-ST1A APOYOS: ALTURA ... 13 y14 m.

CLASE ... Chapa Metálica y Metálicos de celosía. Nº DE APOYOS. ... 4

ALINEACIONES ... 2.

ZONA POR DONDE DISCURRE LA LINEA ... Zona B

CARACTERÍSTICAS LAMT DERV. CT TRANS-RAQMONCIN S.L.:

ORIGEN. ... Apoyo proyectado nº 3, apoyo con

derivación, Seccionadores. I, apoyo tipo 14C-4500, cruceta RC2-20S, bastón largo y forrado avifauna.

FINAL ... Apoyo proyectado nº 5, apoyo en

ángulo tipo 14C-1000, cruceta RC2-20S, bastón largo y forrado avifauna.

TENSIÓN ... 20 kV

Nº DE CIRCUITOS. ... uno

CONDUCTOR. ... 47-AL1/8-ST1A (LA 56) APOYOS:

ALTURA ... 14 m.

CLASE ... Metálicos de celosía.

Nº DE APOYOS. ... 1 ALINEACIONES ... 2. ZONA POR DONDE DISCURRE LA LINEA ... Zona B

CARACTERÍSTICAS LAMT DERV. CT CTRA. MESAS.:

ORIGEN. ... Apoyo proyectado nº 1, apoyo tipo 12C-4500, con cruceta tipo RC-20S, armado derivación con fusibles “XS”, Chapas antiescalo, acera perimetral y forrado avifauna.

FINAL ... Apoyo del CTI CTRA. MESAS,

forrado avifauna.

TENSIÓN ... 20 kV Nº DE CIRCUITOS. ... uno

CONDUCTOR. ... 47-AL1/8-ST1A (LA 56)

APOYOS:

ALTURA ... 12 m.

CLASE ... Metálicos de celosía.

Nº DE APOYOS. ... 1 ALINEACIONES ... 1. ZONA POR DONDE DISCURRE LA LINEA ... Zona B

5.1. Cruzamientos y Paralelismos

La línea aérea, en la derivación al CT TRANS-RAMONCIN con Nº 903711326, presenta un cruzamiento con la CM-3110 en el P.K. 9+100.

5.2. Relación de Bienes y Derechos (R.B.D.)

Ver Anexo I.

5.3. Puesta a Tierra de Apoyos

Para el diseño de la puesta a tierra de los apoyos proyectados, se deberá cumplir lo especificado en el apartado 7 de la ITC-LAT 07 del RLAT, sirviéndonos para ello, del manual técnico de Iberdrola MT 2.23.35 “Diseño de puestas a tierra en apoyos de LAAT de tensión nominal igual o inferior a 20 kV”.

Apoyos no frecuentados:

Los apoyos nº 2, 4 y 6 se consideran no frecuentados, ya que está situado en un lugar que no es de acceso público o donde el acceso de personas es poco frecuente.

Para este apoyo, se utilizará, como sistema de puesta a tierra, una pica de acero de 1,5 m y 14 mm de diámetro, cuyo coeficiente de puesta a tierra es

K

_r



0

,

604



/



m

.

La intensidad máxima de corriente de defecto a tierra para la subestación eléctrica es de 1500 A y tiempo de disparo en 0,6 sg, con lo que la reactancia equivalente según formula de aplicación es de 8,47 Ω. Se considera una resistividad del terreno de 200 Ωm.

Aplicando las fórmulas del manual técnico, respecto al diseño de puestas a tierra en apoyos de LAAT, se tiene que la intensidad de la corriente de puesta a tierra en el apoyo es:













r



0

,

604

200

120

,

8

t

K

R

A

R

X

U

I

t LTH n F

104

,

89

8

,

120

47

,

8

3

000

.

20

1

,

1

3

1

,

1

2 2 2 2 ' 1



















La protección automática, instalada para el caso de faltas a tierra, para la intensidad máxima de defecto a tierra (1500 A), actúa en un tiempo:

s

s

I

t

F

4

27

,

0

500

.

1

400

400

' 1









Para un valor de la intensidad de defecto de 104,89 A, el tiempo de actuación de la protección será:

s

s

I

t

F

10

81

,

3

89

,

104

400

400

' 1









En nuestro caso, con la característica proporcionada de las protecciones, se cumple, tal como especifica el apartado 7.3.4.3 de la ITC-LAT 07 del RLAT, que:

 El tiempo de actuación de las protecciones es inferior a 1 segundo (para la corriente máxima de defecto a tierra).

 El electrodo de puesta a tierra utilizado, es válido para garantizar la actuación de las protecciones en caso de defecto a tierra.

Apoyos frecuentados:

Los apoyos proyectados nº1, nº3 y el nº5 se consideran frecuentados, al disponer de aparato de maniobra. El apoyo nº7851 de la L/08 t-52 CIRCUNVALACIÓN PEDROÑERAS también se considera frecuentado.

A continuación, se detallan los cálculos de puesta a tierra para los apoyos proyectados con dimensiones de cimentación comprendidas entre 1,0 y 1,2 metros, según el MT 2.23.35 “Diseño de Puestas a Tierra en Apoyos de LAAT de tensión nominal igual o inferior a 20 kV”.

Según las dimensiones de las cimentaciones, a estos apoyos les corresponde el electrodo tipo

CPT-LA-32/0,5, cuyo coeficiente de puesta a tierra es

K

r



0

,

113



/



m

, por lo tanto la resistencia de tierra será:













r



0

,

113

200

22

,

6

t

K

R

Intensidad de la corriente de puesta a tierra:

A

R

X

U

I

t LTH n F

526

,

32

6

,

22

47

,

8

3

000

.

20

1

,

1

3

1

,

1

2 2 2 2 ' 1



















La tensión de contacto admisible en la instalación, teniendo en cuenta que para el electrodo escogido K_c 0,035V/Am, será de

U

_c



K

_c







I

₁'_F



0

,

035



200



526

,

32



3

.

684

,

24

V

Y la tensión de contacto aplicada:

V

Z

R

R

U

U

b a a c ca

1

.

601

,

84

1000

2

400

3

2000

1

24

,

684

.

3

2

1

1 2





















Para la tensión de contacto aplicada calculada, el tiempo de actuación de la protección debería ser inferior a 0,02 segundos, según la figura 1 del punto 7.3.4.1 de la ITC-LAT 07, donde también se indica que salvo casos excepcionales justificados, no se considerarán tiempos de duración de la corriente de falta inferiores a 0,1 segundos.

Tiempo de actuación de la protección:

s

I

t

F

76

,

0

32

,

526

400

400

' 1







Como t > 0,1 s, no se cumple con el requisito reglamentario.

Con objeto de que la tensión de contacto aplicada sea cero, se realizará una acera perimetral en los apoyos indicados. Cuando se instale una acera perimetral de hormigón, como es el caso, se

realizará a 1,2 m de la cimentación del apoyo y embebido en el interior de dicho hormigón se instalará un mallazo electrosoldado con redondos de diámetro no inferior a 4 mm formando una retícula no superior a 0,3 x 0,3 m, a una profundidad de al menos 0,1 m. Este mallado se conectará a un punto a la puesta a tierra de protección del apoyo.

Con la medida adoptada, se deben determinar las tensiones paso máximas. En el caso de que los dos pies estén en el terreno, para el electrodo utilizado

m

A

V

K

p1



0

,

023

/







, entonces

V

I

K

U

_p1.máx



_p







₁'_F



0

,

023



200



526

,

32



2

.

421

,

07

Tensión de paso aplicada a la persona:

V

Z

R

U

U

b S a máx p pa

390

,

50

1000

400

6

2000

2

1

07

,

421

.

2

6

2

1

1 . 1 1























_

En el caso de que un pie esté en la acera y el otro en el terreno, para el electrodo utilizado

m

A

V

K

_p2



0

,

065

/







, entonces

U

_p2.máx



K

_p







I

₁'_F



0

,

065



200



544

,

96



7

.

084

,

48

V

Tensión de paso aplicada a la persona:

V

Z

R

U

U

b s S a máx p pa

769

,

80

1000

3000

3

400

3

2000

2

1

48

,

084

.

7

3

3

2

1

1 . 2 2



































Según el RCE, para tiempos inferiores a 0,9 segundos, K = 72 y n = 1 el valor de la tensión de paso aplicada no será superior a:

V

t

K

U

paadm _n

947

76

,

0

72

10

10

₁ .











Como Upa1 = 391 V < 947 V el electrodo considerado CPT-LA-32/0,5, cumple con el requisito reglamentario. Además, el electrodo seleccionado presenta una resistencia de valor Rt = 22,6 Ω, valor inferior al exigido de 50 Ω en el apartado 5.3.4.3 punto 2 del MT 2.23.35.

En la siguiente figura se representa el diseño de puesta a tierra para apoyos frecuentados con instalación de acera perimetral (también se podrá optar por forrado de obra civil).

5.4. Materiales Conductores

Los conductores en la línea principal son de aluminio-acero galvanizado de 116,7 mm² de sección, según norma UNE 21016, los cuales están en la norma NI 54.63.01 y cuyas características principales son:

Designación 100-AL1/17-ST1A

Sección de aluminio, mm2 100 Sección total, mm2 _116,7

Composición 6+1 Diámetro de los alambres, mm 4,61

Diámetro aparente, mm 13,8 Carga mínima de rotura, daN 3433 Módulo de elasticidad, daN/mm2 7900 Coeficiente de dilatación lineal, ºC-1 0,0000191 Masa aproximada, kg/km. 404 Resistencia eléctrica a 20ºC, /km. 0,2869 Densidad de corriente, A/mm2 2,76

Los conductores en la derivación a C.T. TRANS-RAMONCIN S.L. son de aluminio-acero galvanizado de 46,8 mm² de sección, según norma UNE 50182, los cuales están en la norma NI 54.63.01 y cuyas características principales son:

Crucetas

Las crucetas a utilizar serán metálicas, según las normas NI 52.30.22, 52.31.02 y 52.31.03. Su diseño responde a las nuevas exigencias de distancias entre conductores y accesorios en tensión a apoyos y elementos metálicos, tendentes a la protección de la avifauna.

Derivación subterránea con seccionamiento

Aislamiento.

Se ha suprimido el aislamiento rígido de las líneas, por ser el que presenta mayor peligrosidad hacia la avifauna.

Según la función de cada apoyo, el aislamiento a emplear estará formado por cadenas de aisladores de composite, montados con sus correspondientes herrajes, siendo sus características las siguientes:

Aisladores para avifauna.

El modelo de aislador avifauna responde a la distancia exigida en el anexo del R.D. 1432.

Forrado

En el Real Decreto 1432 en su artículo 6 indica que: “En las líneas eléctricas de alta tensión de 2.ª y 3.ª categoría que tengan o se construyan con conductores desnudos, a menos que tengan crucetas o apoyos de material aislante o tengan instalados disuasores de posada cuya eficacia esté reconocida por él órgano competente de la comunidad autónoma, se aplicarán las siguientes prescripciones:

 Las líneas se han de construir con cadenas de aisladores suspendidos, evitándose en los

apoyos de alineación la disposición de los mismos en posición rígida.

-Todos los elementos constructivos, como así se recogen en los proyectos tipo, se realizan con aisladores suspendidos, respondiendo así al párrafo anterior, subapartado “a” del RD 1432.

 Los apoyos con puentes, seccionadores, fusibles, transformadores de distribución, de derivación, anclaje, amarre, especiales, ángulo, fin de línea, se diseñarán de forma que se evite sobrepasar con elementos en tensión las crucetas o semicrucetas no auxiliares de los apoyos. En cualquier caso, se procederá al aislamiento de los puentes de unión entre los elementos en tensión.

-Con el fin de dar respuesta a esta prescripción se deberán utilizar los elementos antielectrocución para el forrado de conductores, grapas, aisladores y herrajes, recogidos en la NI 52.59.03.

1. Para el forrado de conductores se emplearán los elementos de la figura 5ª, referenciados en la tabla 5.

Los elementos CUP-12-F, CUP-16-F, CUP-18-Fy CUP-26-F, son cubiertas flexibles y por tanto adecuadas para los puentes con curvatura, eliminando el riesgo de apertura intempestiva de la cubierta.

El montaje se realizará de tal manera que el puente quede instalado por dos tramos independientes y la unión de esos tramos quedará justo en la parte central del puente, eliminando así la posible acumulación de agua en su interior. En la unión de los dos tramos se colocará(optativo), si así lo exigiera la administración, otro trozo de forro que cubra esa unión por presión, de tal forma que impida su deslizamiento, tal como indica la figura 5b.

Los elementos CUP-12-S, CUP-16-S, CUP-18-S y CUP-26-S, son cubiertas semirrígidas, adecuadas para cubrir conductor de línea sin curvatura o con una curvatura muy ligera que no haga temer la abertura de la cubierta de forma intempestiva por la acción del viento o vibraciones.

Para fijar estas últimas al conductor sin que se produzcan deslizamientos se deberán utilizar elementos, según figura 5c, que no dañen al conductor y que se puedan instalar y desinstalar con TET, como son:

-Retención con anillas (figura 5c)

-Preformado (un alambre, 25 cm aproximadamente). Versión A o versión B (figura 5c)

Como regla general se usará preferentemente el elemento preformado.

Cualquiera de estos dos últimos elementos quedará incluido en la instalación de las cubiertas.

Los elementos para el forrado de grapas sean de suspensión o amarre, están diseñados para cubrir la grapa y los herrajes que se encuentran entre la grapa y la parte aislante, tal y como se indica en la figura 6d.

En la parte de los forros que cubren los herrajes, ya sea para las cadenas de amarre como para las de suspensión, se cortara el trozo necesario, en las cadenas de vidrio, para que todos los elementos grapas y herrajes encajen perfectamente en el forro sin que queden partes al descubierto,

salvo en el caso que el suministro sea de la medida correcta.

Apoyos

Los apoyos serán metálicos de celosía galvanizados por inmersión en caliente y chapa metalica, con resistencia adecuada al esfuerzo que hayan de soportar. Todos los apoyos llevarán placa de señalización de peligro eléctrico, situada a una altura visible y legible desde el suelo, pero sin acceso directo del mismo, con una distancia mínima de 2,00 metros.

Las fijaciones de los apoyos al terreno se realizarán mediante cimentaciones monobloque.

Apoyos de perfiles metálicos

  0,20 h a 5% 0,10

Cimentaciones para apoyos de perfiles metálicos

APOYO CIMENTACIÓN APOYO CIMENTACIÓN

Designació n Iberdrola a m h m Vol. excav. m3 Vol. horm. m3 Designación Iberdrola a m h m Vol. excav. m3 Vol. horm. m3 C1000- 12E 1,00 1,99 1,99 2,14 C4500- 12E 1,01 2,75 2,81 2,96 C1000- 14E 1,08 2,06 2,41 2,58 C4500- 14E 1,10 2,82 3,41 3,59 C1000- 16E 1,15 2,13 2,82 3,01 C4500- 16E 1,17 2,89 3,96 4,15 C1000- 18E 1,23 2,20 3,33 3,55 C4500- 18E 1,26 2,94 4,66 4,89 C1000- 20E 1,30 2,26 3,82 4,07 C4500- 20E 1,33 2,99 5,30 5,56 C1000- 22E 1,39 2,32 4,47 4,76 C4500- 22E 1,43 3,03 6,20 6,50

Nota: Las dimensiones indicadas en la tabla, son aplicables tanto a apoyos de sección rectangular

como de sección octogonal. No son aplicables a apoyos empotrados con anclajes de perfiles metálicos.

5. ELEMENTOS CONSTITUTIVOS DE LOS CENTROS DE TRANSFORMACIÓN 5.1. Edificio

El nuevo Centro de Transformación, CT JUAN MANUEL, estará ubicado en un edificio de superficie prefabricado de hormigón, cumpliendo con las características generales especificadas en la UNE-EN 61330, el CT N-301 PEDROÑERAS con Nº212093039 es un centro de superficie prefabricado de hormigón.

5.2. Características del material de Media y Baja Tensión. 5.2.1. Celdas de Media Tensión

Los tipos de celdas a utilizar para seccionamiento y protección serán con aislamiento en SF6. Las celdas cumplirán lo especificado en la norma NI 50.42.11 “Celdas de Alta Tensión bajo envolvente metálica hasta 36 KV, prefabricadas con dieléctrico de SF6, para CT”.

La disposición de las celdas será de acuerdo con el plano de implantación se facilita en el apartado correspondiente. Como medida de seguridad, se deberá respetar una distancia mínima de 100 mm entre las celdas y la pared posterior a fin de permitir el escape de gas SF6 (en caso de sobrepresión demasiado elevada).

El paso de cables de control, comunicaciones y alimentaciones auxiliares se realizará por la parte trasera de las celdas. A cada cubículo de control, ubicado en la parte superior de cada una de las cabinas, llegará una conexión mediante tubo corrugado grapado en pared desde el CBT. El tubo dispondrá de las correspondientes prensas que proporcionen estanqueidad a la conexión, evitando el contacto de los cables con aristas vivas.

En el nuevo CT JUAN MANUEL, se instalará cuatro celdas de línea automatizadas y una celda de protección de transformador por ruptofusible (4L+1P-F-SF6-24-T4 TELE), y en la reforma del CT N-301 PEDROÑERAS se montarán tres celdas de línea automatizadas y una celda de protección de transformador por ruptofusible (3L+1P-F-SF6-24-T4 TELE). Según la ET "Automatización MT STAR".

5.2.2. Características principales de las celdas

Cumplirán lo dispuesto en las NI 50.42.03 Aparamenta bajo envolvente metálica hasta 36 kV en instalaciones de interior (CMR y CT especiales), NI 50.42.05 "Automatización de Celdas hasta 36 kV", NI 50.42.11 Celdas de alta tensión bajo envolvente metálica hasta 36 kV, prefabricadas, con dieléctrico de SF6, para CT” y con la Especificación Técnica de Iberdrola "ET Automatización M.T. Proyecto STAR".

Las características constructivas de estas celdas son de tipo encapsulado metálico, para instalación en interior.

El dieléctrico utilizado como medio de aislamiento será SF6 o aire y el medio de extinción será SF6, excepto en el caso de interruptor automático con corte en vacío.

La envolvente metálica de la celda debe presentar una rigidez mecánica tal que asegure el perfecto funcionamiento de todas las partes móviles alojadas en su interior, además de la protección contra daños mecánicos y de arco debidos a defecto interno.

Todas las superficies exteriores de la envolvente, deberán estar protegidas contra los agentes externos, de forma que se garantice una eficaz protección corrosiva.

Características generales celdas: - Tensión asignada: 24 kV

- Tensión soportada entre fases, y entre fases y tierra: * a frecuencia industrial (50 Hz), 1 minuto: 50 kV eficaces * a impulso tipo rayo: 125 kV cresta

- Intensidad asignada en funciones de línea: 630 A - Intensidad asignada en interruptor automático: 630 A - Intensidad asignada en ruptofusibles. 400 A

- Intensidad nominal admisible de corta duración (1s): 16 kA eficaces - Valor de cresta de la intensidad nominal admisible: 40 kA cresta

(2,5 veces la intensidad nominal admisible de corta duración)

- Grado de protección de la envolvente: IP3X según UNE 20 324 - Aislamiento: SF6 o aire

- La alimentación para el accionamiento y los elementos de control, medida y protección será 48 Vcc ±20%.

- Puesta a tierra:

El conductor de puesta a tierra estará dispuesto a todo lo largo de las celdas según UNE 60.298:1998, y estará dimensionado para soportar la intensidad admisible de corta duración.

- Embarrado:

El embarrado estará sobredimensionado para soportar sin deformaciones permanentes los esfuerzos dinámicos que en un cortocircuito se puedan presentar.

5.2.2.1. Celda de Línea

Son las celdas utilizadas para la maniobra de los cables que alimentan el centro de transformación y están provistas de interruptor-seccionador y seccionador de puesta a tierra, con alojamiento para las cabezas terminales de los cables, y embarrado de unión entre ellas y con las celdas de protección del transformador.

Conteniendo:

- 1 Interruptor Seccionador de tres posiciones (abierto, cerrado y puesto a tierra) motorizado de 24 kV, 400 A, 16KA.

- Seccionador de puesta a tierra de 24 kV, 400 A, 16KA. - 1/ 3 Transformador de Intensidad toroidal según NI 50.42.05. - 3 Captadores de Intensidad (si solo un trafo de intensidad) - 3 Captores capacitativos de presencia de tensión.

- 1 Cerradura para enclavamiento. - s/n Embarrado para 630 A.

- s/n Pletina de cobre para puesta a tierra. - s/n Accesorios y pequeño material.

- Cajón de Control-Telemando según NI 50.42.03 y NI 50.42.05 "Automatización de Celdas hasta 36 kV"

5.2.2.2. Celda de Protección Transformador

Esta celda sirve para la protección de los transformadores y corte de servicio de los mismos, consta de un interruptor-seccionador automático tripolar de 400 A para 24 KV equipado con fusibles de alto poder de ruptura, bobina de disparo a emisión por temperatura del transformador, seccionador de puesta a tierra y alojamiento para las cabezas terminales de los puentes de unión de los interruptores-seccionadores automáticos con los transformadores.

Todas las maniobras de explotación se realizarán desde el exterior de las celdas a través de las palancas de accionamiento de los aparatos.

Dispondrá, asimismo, de una serie de enclavamientos y controles visuales de presencia de tensión y posición de los aparatos, que haga imposible la ejecución de falsas maniobras.

Contendrá:

- 1 Interruptor rotativo III, composiciones Conexión, Seccionamiento, Puesta a tierra, UNOM

= 24 KV, INOM = 630 A, capacidad de cierre sobre cortocircuito 40 KA cresta, mando

manual con bobina de disparo y contactos auxiliares. - 3 Portafusibles para cartuchos de 24 KV s/DIN-43.625.

- 1 Seccionador de puesta a tierra, UNOM = 24 KV, que efectúa esta puesta a tierra sobre

los contactos inferiores de los fusibles, mando manual. - 3 Captores capacitivos de presencia de tensión de 24 KV. - Embarrado para 630 A.

- Pletina de cobre de 30x3 mm para puesta a tierra de la instalación.

5.2.3. Características de la Aparamenta. 5.2.3.1. Interruptor-Seccionador

Cumplirá con lo establecido en la norma UNE EN 60 265-1 de acuerdo con la definición del apartado 3.104 de la citada norma y complementariamente con lo que a continuación se indica:

- Dispondrá de un dispositivo que indique su estado. - Accionamiento eléctrico.

- Dispositivo de enclavamiento mecánico.

5.2.3.2. Seccionador y seccionador de puesta a tierra

Cumplirá con lo establecido en la norma UNE EN 62 271 y dispondrá de un dispositivo que indique su estado.

5.2.3.3. Fusibles limitadores de corriente

Los cartuchos fusibles limitadores asociados de 24 y 36 kV utilizados en Iberdrola para la protección de transformadores en centros de transformación hasta 36 kV cumplirán con lo prescrito en la norma UNE EN 60 282-1 y complementariamente con NI 75.06.31.

Características eléctricas asignadas:  Tensiones asignadas: 24 KV.

 Corrientes asignadas para serie 24 KV: 25, 40, 63 y 100 A.

 Poder de corte asignado: la corriente de corte asignada (el poder de corte será como mínimo 20 kA eficaces).

5.2.4. Puentes de Media Tensión

La conexión eléctrica entre la celda de alta y el transformador de potencia se realizará con cable unipolar seco de 50 mm2 _{de sección y del tipo HEPRZ1, empleándose la tensión asignada del}

cable de 12/20 kV para tensiones asignadas de CTS de hasta 24 kV, como es el caso. Estos cables dispondrán en sus extremos de terminales enchufables rectos o acodados de conexión sencilla, siendo de 24 kV/200 A para CTS de hasta 24 kV.

Las especificaciones técnicas de los terminales están recogidas en la Norma NI 56.80.02 "Accesorios para cables subterráneos de tensiones asignadas de 12/20 (24) kV hasta 18/30 (36) kV. Cables con aislamiento seco".

5.2.5. Celda de Transformador

En el CT JUAN MANUEL se montará un transformador de 630 kVA de potencia, en el CT N-301 PEDROÑERAS el transformador existente es de 630 KVA.

Potencia 630 kVA

Tensión primaria 20 kV

Tensión secundaria 400/230 V Tensión de cortocircuito 4 %

Refrigeración Natural en baño de aceite con depósito de expansión

5.2.6. Cuadro de Baja Tensión e Interconexión de B.T.

en el nuevo CT JUAN MANUEL se montará un cuadro de baja tensión de cinco salidas, las especificaciones técnicas están recogidas en la Norma NI 50.44.02 "Cuadros de distribución en BT para centros de transformación de interior". En el CT N-301 PEDROÑERAS se mantendrá el cuadro de baja tensión.

5.3. Adaptación al telemando del CT/CR.

5.3.1.- Características de los Servicios Auxiliares

Debido a la ubicación estratégica del CT y con el objeto de mejorar la calidad de suministro de la zona reduciendo los tiempos de localización de averías y reposición de servicio, se dotará a los dos centros con la posibilidad de maniobra a distancia desde el Centro de Operación y Control de Toledo.

Para ello es necesaria la instalación de los equipos necesarios para establecer las comunicaciones entre el CT y el Centro de Control en las frecuencias legalizadas por IBERDROLA para tal fin; así se representa en los planos adjuntos.

5.3.2. Servicios Auxiliares.

Los servicios auxiliares de los dos Centros estarán atendidos necesariamente por dos sistemas de tensión (c.a. y c.c.), entre otros sistemas servirán para alimentar los sistemas de control, protección, medida y Telegestión.

La alimentación de los servicios auxiliares se realizará desde el cuadro de BT según apartado 5.1.5. “Función control y alimentación equipos de Telegestión” de la NI 50.44.03.

La alimentación en corriente continua se obtendrá a través de un equipo de según lo dispuesto en la NI 77.02.01 “Equipos de alimentación para instalaciones de M.T.”

5.3.3. Protección y control

Las cabinas dispondrán de equipos integrados de protección y control (UC) según lo dispuesto en la NI 35.50.00 "Unidad de Control líneas MT" cuya funcionalidad dependerá del tipo de posición. Desde ellos se podrá realizar el mando en modo local la celda a la que estén asociados. Dispondrá de señalización local y remota según MT 3.51.01.

Estos equipos de protección y control irán alojados en el compartimento superior de la celda a la que estén asociados, en el cubículo destinado al control de la posición.

Dispondrán de alimentación a 48 V c.c.

La comunicación con la UCS será vía Fibra Óptica ó RS485, a través de un concentrador de comunicaciones.

5.3.4. Armario de automatización.

El Armario de Automatización completará la Automatización de los Centros. Dispondrán para ello de un Terminal Remoto de Telecontrol (RTU) que cumplirá la NI 35.60.01 'Terminal remoto de telecontrol para automatización en centros y líneas de M.T.".

El Armario de Automatización cumplirá lo dispuesto en la Especificación Técnica de Iberdrola "ET Armario de Automatización STAR" la futuro MT).

5.3.5. Comunicaciones.

Dependiendo de la prioridad de la instalación, la transmisión de información a intercambiar con el puesto central se realizará por Fibra Óptica, ADSL, 3G o PLC.

Los equipos a instalar dependerán del tipo de comunicación en cada caso y se instalarán en un armario según lo indicado en la Especificación Técnica de lberdrola "ET Armarios Comunes Proyecto STAR" (futuro MT).

5.3.6. Armario de telecontrol.

Los dos Centros de Transformación dispondrán de un Terminal Remoto de Telecontrol (RTU) que se encargará de las funciones de control y mando de las distintas posiciones del centro.

La unidad de control (RTU) que irá alojada en un armario según lo dispuesto en la NI 35.69.01 "Armario de Control de CT y CR"

Este armario para la UCS tiene incorporada las funciones de la caja de distribuidora de alimentación, medida y protección contra sobretensiones.

Dispondrá de doble alimentación. 220 V c.a. y 48 V c.c.

El armario dispondrá en su parte frontal de una función conmutador o sistema equivalente con dos posiciones. Una posición indicará LOCAL y la otra TELEMANDO.

En posición TELEMANDO la RTU/PLC permitirá realizar todas las funciones desde el Puesto Central (COD), quedando bloqueadas las operaciones desde el mando local del equipo, salvo las operaciones con la palanca de accionamiento de la propia celda.

En posición LOCAL sólo se podrá operar localmente, no permitirá las operaciones desde el Puesto Central y anulará el automatismo, aunque esté en posición CONECTADO.

Cuando se pase de modo LOCAL a TELEMANDO, el Puesto Central dispondrá en todo momento de las indicaciones de posición, alarmas y telemedidas.

Este armario estará alimentado por el equipo rectificador que a su salida dispondrá de un dispositivo protector contra sobretensiones de continua (incluido el armario).

Las bornas y circuitos de alimentación irán montadas en la zona frontal superior del armario y la fuente de 48/12 240 W (necesaria si la comunicación con el COD es vía radio) en el lateral disponible.

5.3.7. Interconexiones Automatización/Telegestión.

La información detallada de las interconexiones se describe en la MT 3.51.00 Proyecto STAR Instalación en Centros de Transformación. Se indica a continuación una breve descripción de las mismas.

5.3.8. Interconexiones Cuadro BT.

Los cableados de tensiones entre el Cuadro de B.T. y los distintos elementos (Armario de Automatización, Telegestión, Alumbrado) se realizarán con cable aislado de 2,5 mm2, según NI 56.10.00. En caso de existir Armario de Telegestión, los cableados de intensidades entre el Cuadro de B.T. y el Armario de Telegestión se realizarán con cable aislado de 1,5 mm2 o 2,5mm2 según distancia entre ambos. Se canalizarán junto con los cables de tensión mediante un único tubo flexible. También discurrirán los cables de alimentación al Armario de Automatización que pasarán por el Armario de Telegestión. En el inicio y fin de cada canalización se instalará el correspondiente racor para armarios y cajas.

La sección de cada canalización se dimensionará para que todos los cables de captación de tensiones y TI's de diferentes interconexiones de salida de transformador, dejando un 25% de espacio libre en toda su sección. Los tendidos canalizados podrán ser mixtos utilizando tubos flexibles de PVC libre de halógenos si es necesario dar curvatura a la canalización o tubo rígido de PVC para canalizaciones lineales. Si fueran necesarios cambios de sección de los tubos y derivaciones de cables, se instalará una caja/pieza de empalme o derivación apropiada al material a instalar. La ubicación del Armario de Telegestión y Automatización deberá optimizar los tendidos de tubos y cableado necesarios.

5.3.9. Interconexiones Armario de Automatización

El armario de Automatización se colocará lo más cerca posible de las celdas y del equipo rectificador batería externo si existe.

Con Celdas:

La conexión entre el armario de automatización y las celdas será un cable conectorizado de fácil conexión a la primera de las celdas.

En el caso de conjuntos compactos, el resto de las conexiones entre posiciones se hará internamente en el conjunto de celdas.

En el caso de celdas modulares, la conexión entre cada dos celdas se hará igualmente mediante un cable conectorizado, de forma que la primera celda se conecta al Armario de Automatización y el resto a la celda anterior.

Con Armario de Telegestión

Los cables de alimentación de 48 Vcc entre ambos armarios serán de una sección de 2,5mm2 y se canalizarán mediante tubo flexible por donde también discurrirá un cable de red Ethernet categoría 5 apantallado que permita la comunicación con los equipos de Comunicaciones.

Por esta canalización discurrirán los dos cables de sección 2,5 mm2 para la alimentación de 220 Vca procedentes del CBT y que pasarán por el Armario de Telegestión.

Con equipo Rectificador-Batería externo

En caso de existir equipo rectificador externo, este se conectará al Armario de Automatización mediante un cable conectorizado de fácil conexión para alimentación de 48 Vcc y señales.

Los cables de alimentación de 220 serán de una sección de 2,5mm2 y se canalizarán mediante tubo flexible.

5.3.10. Unión de PaT Herrajes y Neutro

El Centro de transformación JUAN MANUEL, dispondrá de un sistema de instalación fija en el CT para unir las tierras de Herrajes y Neutro cuando se estén realizando trabajos en el CT para protección contra contactos indirectos.

Para ellos se instalará una caja de interconexión de tierras que permita cortocircuitar ambos sistemas de PaT como la indicada en la siguiente figura:

La instalación consistirá en:

 Desde la pletina de neutro del transformador derivar un cable forrado de RV 0,6/1 kV 1x16 K Al 16mm2 _{de Aluminio (B.T.) hasta la caja de interconexión de tierras.}

 Desde la caja de PaT de Herrajes derivar igualmente un cable forrado de RV 0,6/1 kV 1x16 K Al 16mm2 de Aluminio (B.T.) hasta la caja de interconexión de tierras

La instalación de la caja de interconexión de tierras quedará a criterio del gestor de zona de Iberdrola.

5.3.11. Instalación de Puesta a Tierra (PaT)

Las prescripciones que deben cumplir las instalaciones de PaT vienen reflejadas perfectamente (tensión de paso y tensión de contacto) en el Apartado 1 "Prescripciones Generales de

Seguridad" del MIE-RAT 13 (Reglamento sobre condiciones técnicas y garantías de seguridad en

centrales eléctricas, subestaciones y centros de transformación).

En el caso del CT N-301 PEDROÑERAS, se trata de la reforma de un CT existente, por lo tanto, las puestas a tierra son existentes. Se conectarán a la puesta a tierra de herrajes, todas las carcasas metálicas nuevas.

5.4. Instalación de Puesta a Tierra (PaT)

Las prescripciones que deben cumplir las instalaciones de PaT vienen reflejadas perfectamente (tensión de paso y tensión de contacto) en el Apartado 1 "Prescripciones Generales de

Seguridad" del MIE-RAT 13 (Reglamento sobre condiciones técnicas y garantías de seguridad en

centrales eléctricas, subestaciones y centros de transformación).

Los valores de los Coeficientes de Tensiones de Paso y Contacto (Kr, Kc, Kp) están recogidos y desarrollados en el documento referenciado como DIE-0723, elaborado por el Dpto. de Ingeniería Eléctrica de la Universidad de Valladolid. (E.T.S. de Ingenieros Industriales).

5.4.1. Sistemas de PaT.

Hay que distinguir entre la línea de tierra de la PaT de Protección y la línea de tierra de PaT de Servicio (neutro). A la línea de tierra de PaT de Protección se deberán conectar la plataforma del centro compacto.

A la línea de tierra de PaT de Servicio (neutro), se le conectará la salida del neutro del cuadro de B.T.

Las PaT de Protección y Servicio (neutro) se establecerán separadas, salvo cuando el potencial absoluto del electrodo adquiera un potencial menor o igual a 1.000 V, en cuyo caso se establecen tierras unidas.

5.4.2. Formas de los Electrodos.

El electrodo de PaT estará formado por uno o dos bucles con o sin picas, enterrados horizontalmente alrededor de CTCS

5.4.3. Materiales a Utilizar

Línea de Tierra

- Línea de tierra de PaT de Protección.

Se empleará cable de cobre desnudo de 50 mm2 de sección, especificado en la NI 54.10.01

"Conductores desnudos de cobre para líneas aéreas y subestaciones de alta tensión".

- Línea de Tierra de PaT de Servicio.

Se empleará cable de cobre aislado de 50 mm2 _{de sección, tipo DN-RA 0,6/1 kV,} especificado en la NI 56.31.71 "Cable unipolar DN-RA con conductor de cobre para redes

subterráneas de baja tensión 0,6/1 kV".

Cuando las PaT de Protección y Servicio (neutro) hayan de establecerse separadas, como ocurre la mayor parte de las veces, el aislamiento de la línea de tierra de la PaT del neutro deberá satisfacer el requisito establecido en el párrafo anterior, pero además cumplirán la distancia de separación establecida en las tablas 3, 5 y 7 respectivamente; y en las zonas de cruce del cable de la línea de PaT de Servicio con el electrodo de PaT de protección deberán estar separadas una distancia mínima de 40 cm.

Electrodo de Puesta a Tierra.

Por los motivos expuestos en el apartado 4.2 del MTDYC 2.11.30 "Criterios de diseño de

puestas a tierra de los centros de transformación", el material será de cobre.

Bucle

La sección del material empleado para la construcción de bucles será:

- Conductor de cobre, de 50 mm2_{, según NI 54.10.01 "Conductores desnudos de cobre para}

líneas aéreas y subestaciones de alta tensión".

Piezas de Conexión.

Las conexiones se efectuarán empleando los elementos siguientes: Conductor-Conductor

- Grapa de latón con tornillo de acero inoxidable, tipo GCP/C16, según NI 58.26.04

"Herrajes y accesorios para líneas aéreas de A.T.". Conductor-Pica

- Grapa de conexión para picas cilíndricas de acero cobre tipo GC-P14,6/C50 según NI

58.26.03 "Grapas de conexión para picas cilíndricas acero-cobre". Sistema de acera perimetral (CH).

Cuando con la utilización de un electrodo normalizado, la tensión de paso y contacto resultante sea superior a la tensión de paso y contacto admisible por el ser humano, es preciso recurrir al empleo de medidas adicionales de seguridad (denominadas CH), cuyo objetivo es garantizar que la tensión de paso y contacto admisible sea superior a las resultantes.

El CH es una capa de hormigón seco (ρS = 3000 Ohm.m) que se colocará como acera

perimetral en todo el contorno del Centro de Transformación, con una anchura de 1,50 mts y un espesor de 10 cms.

5.4.4. Ejecución de las Puestas a Tierra.

Para acometer la tarea de seleccionar el electrodo de PaT es necesario el conocimiento del valor numérico de la resistividad del terreno, pues de ella dependerá tanto la resistencia de difusión a tierra como la distribución de potenciales en el terreno, y como consecuencia las tensiones de paso y contacto resultante en la instalación.

La realización e interpretación de las mediciones de la resistividad del terreno se especifican en el MT 2.03.10 "Realización e interpretación de puestas a tierra de los apoyos de líneas aéreas y

de los centros de transformación". En dicho MT se recoge el protocolo de medidas de resistividad del

terreno.

Ejecución de las Puestas a Tierra en los CTCS. Maniobra exterior.

Se proponen seis configuraciones de electrodos para el nuevo Centro de Transformación Prefabricado de Superficie de Maniobra exterior, con las siguientes particularidades:

- Se contempla la utilización, como medida adicional de seguridad, de una capa de hormigón seco de resistividad superficial 3000 ohm.m

- El tiempo máximo de eliminación del defecto se establece en 0.5 segundos para intensidades de puesta a tierra menores de 100 A y en 0.2 segundos para intensidades de puesta a tierra iguales o mayores de 100 A.

La denominación de los electrodos es la siguiente:

CTCS-1BMP4 - Electrodo de bucle 4.0 x 4.0 m a 0.5 m de profundidad y 4 electrodos de pica de 2 m

de longitud en las esquinas del bucle, con la cabeza enterrada a 0.5 m de profundidad.

CTCS-1BMP6 - Electrodo de bucle 4.0 x 4.0 m a 0.5 m de profundidad y 6 electrodos de pica de 2 m

de longitud en las esquinas y en la mitad del lado mayor del bucle, con la cabeza enterrada a 0.5 m de profundidad.

CTCS-2BMP4 - Electrodo de bucle 4.0 x 4.0 m a 0.5 m de profundidad, un electrodo de bucle de 5.0 x 5.0 m a 0.5 m de profundidad y 4 electrodos de pica de 2 m de longitud en las esquinas del bucle externo, con la cabeza enterrada a 0.5 m de profundidad.

CTCS-2BMP6 - Electrodo de bucle 4.0 x 4.0 m a 0.5 m de profundidad, un electrodo de bucle de 5.0

x 5.0 m a 0.5 m de profundidad y 6 electrodos de pica de 2 m de longitud en las esquinas y en la mitad del lado mayor del bucle externo, con la cabeza enterrada a 0.5 m de profundidad.

CTCS-2BDP8 - Electrodo de bucle 4.0 x 4.0 m a 0.5 m de profundidad, un electrodo de bucle de 5.0 x

5.0 m a 1 m de profundidad y 8 electrodos de pica de 2 m de longitud regularmente espaciadas en el bucle externo, con la cabeza enterrada a 1 m de profundidad.

Dimensiones planta: 2.100 x 2.100 mm.

En la tabla 1, se detalla la zona de utilización de los electrodos, en función de la resistividad equivalente del terreno y de la intensidad de PaT

(1): Situaciones a estudiar en cada caso.

Disposición de las PaT de servicio y protección en CTCS. Maniobra exterior.

En la tabla 2, se indican las situaciones en las que los electrodos de las PaT de protección y servicio van unidas (en el caso que el potencial absoluto del electrodo adquiera un potencial menor o igual a 1000 V) y cuando separadas (distancias en metros).

5.5. Sistema Contra Incendios.

Por Real Decreto 3275/1982, de 12 de noviembre (B.O.E. Nº 288 de 1 de diciembre de 1982), se aprobó el Reglamento Condiciones Técnicas y Garantías de Seguridad en Centrales Eléctricas, Subestaciones y Centros de Transformación, y por O.M. de 6 de Julio de 1984 (B.O.E. Nº 183 de fecha 1 de agosto de 1984), se aprobaron las Instrucciones Técnicas Complementarias (M.I.E.-R.A.T.) y demás disposiciones precisas para el desarrollo y aplicación de dicho Reglamento.

Estas disposiciones determinan: M.I.E.-R.A.T. 14.b.1. último párrafo

"Si existe un personal itinerante de mantenimiento con la misión de vigilancia y control de varias instalaciones que no dispongan de personal fijo, este personal itinerante deberá llevar, como mínimo, en sus vehículos, dos extintores de eficacia 144B, no siendo preciso, en este caso, la existencia de extintores en los recintos que estén bajo su vigilancia y control".

M.I.E.-R.A.T. 14.b.2. sistemas fijos

"En aquellas instalaciones con transformadores o aparatos cuyo dieléctrico sea aceite mineral, con un volumen unitario superior a 600 l., o que, en el conjunto, sobrepasen los 2.400 l., deberá instalarse un sistema fijo de extinción automático".

Como quiera que la empresa dispone del personal itinerante a que se refiere la primera disposición, y los transformadores a instalar no sobrepasan los volúmenes de aceite mineral a que se refiere la segunda disposición, no se ha considerado necesario establecer en el centro de transformación a que este proyecto se refiere sistema automático de extinción de incendios.

5.6. Estudio de Campos Magnéticos en la proximidad de instalaciones de Alta Tensión.

Según ITC-RAT-14, apartado 4.7, en el diseño de las instalaciones de alta tensión se adoptarán las medidas adecuadas para minimizar, en el exterior de las instalaciones de alta tensión, los campos electromagnéticos creados por la circulación de corriente a 50 Hz en los diferentes elementos de las instalaciones, especialmente cuando dichas instalaciones de Alta Tensión se encuentren ubicadas en el interior de edificios de otros usos.

En nuestro caso se trata de Centros de Transformación aislados.

Las celdas de línea y protección son de corte y aislamiento en hexafluoruro de azufre (SF6) con carcasa metálica que anula el campo eléctrico y disminuye el campo magnético.

Los cables de media tensión poseen una pantalla metálica que anula el campo eléctrico y disminuye el magnético. Además, son distribuidos en ternas, que es la configuración que genera menor campo magnético, al estar las fases más próximas entre sí, y por tanto compensarse el campo magnético generado por cada uno de los cables.

El campo magnético que produce un transformador será básicamente el producido por la intensidad del circuito de BT (muchos más amperios que los que puedan pasar por el circuito de AT). El campo magnético producido por la circulación de esa intensidad será la producida a la frecuencia de la red y sus armónicos. Se considerará para el cálculo el caso más desfavorable de conductores rectilíneos indefinidos en el cableado de BT discurriendo la intensidad máxima admitida en régimen permanente (250A), de manera que si se cumplen los valores exigidos para el cableado de BT, se cumplirá para el cableado de MT.

El campo magnético generado en un punto P será consecuencia del sumatorio de campos magnéticos generados por cada una de las fases del cableado:

Suponiendo que la corriente está concentrada en el centro del cableado, para cada fase se tiene:

Teniendo en cuenta que las intensidades se encuentran desfasadas y pertenecen a un circuito trifásico equilibrado, se tiene:

=

=

Considerando el caso más desfavorable con la coexistencia de 5 líneas de BT en la entrada al CT, un punto P situado bajo la terna de cables central a 20 cm, separadas entre sí el diámetro del entubado (160mm), que la envolvente del cable unipolar tiene un diámetro de 37 mm y que la permeabilidad magnética del aire es similar a la del vacío ( =4 , se obtienen los siguientes resultados:

TERN A FASE DISTANCIA a P(m) B (µT) 1 R 0,2973 168,1803 S 0,2821 -88,6211 T 0,2603 -96,0430 2 R 0,2505 199,6008 S 0,2193 _113,9991 -T 0,2193 _113,9991 -3 R 0,2973 168,1803 S 0,2821 -88,6211 T 0,2603 -96,0430 4 R 0,4406 113,4816 S 0,4185 -59,7372 T 0,4041 -61,8659 5 R 0,4105 121,8027 S 0,379 -65,9631 T 0,379 -65,9631 CAMPO TOTAL -79,6098

Por tanto, a la entrada del CT se obtiene un campo magnético total inferior a los 100 micro-Teslas, límite fijado por el Real Decreto 1066/2001 de 28 de septiembre, por el que se aprueba el Reglamento que establece condiciones de protección del dominio público radioeléctrico, restricciones a las emisiones radioeléctricas y medidas de protección sanitaria frente a emisiones radioeléctricas.

En cuanto al cableado de MT se tendría, para una intensidad de 18,19 A (Trafo de 630 kVA):

TERNA FASE DISTANCIA a P(m) B (µT)

1

R 0,0185 196,5405

S 0,0338 -53,7870

T 0,0338 -53,7870

CAMPO TOTAL 88,9666

Por tanto, el campo total en el borde del cable sería inferior a los 100 micro-Teslas, por lo que se cumplen los niveles exigidos por el RD 1066/2001.

En cuanto al cableado de MT que discurre desde la celda hasta el transformador, se realizará con las fases separadas aproximadamente 275 mm entre sí, mientras que el cableado de BT estaría distanciado 150 mm desde el transformador hasta el cuadro de BT donde las fases quedarían a 80 mm aproximadamente. Para analizar la influencia del cableado en los diferentes tramos entorno al trafo, se considerarán tramos de longitud definida:

Además, se debe considerar que el campo magnético en un punto es la suma de los campos en dicho punto ocasionados por los diferentes cableados. Se supondrá que existe una dirección de campo perpendicular al plano formado por la línea del cableado central y el punto P y la distancia más pequeña a la que se encuentra el cableado de BT (entrada CBT).

Aplicando la fórmula anterior para cada tramo se obtienen los siguientes valores:

TRAMO FASE DISTANCIA a P(m)

_α1

_α2

B (_µT)

R 0,571 -0,9758 S 0,500 2,2906 T 0,571 -0,9758 R 0,319 -0,1008 S 0,162 0,3968 T 0,319 -0,1008 R 0,180 -8,9287 S 0,162 19,8415 T 0,180 -8,9287 R 0,506 -38,6609 S 0,500 78,2496 T 0,506 -38,6609 R 0,968 9,8279 S 0,965 -19,7170 T 0,968 9,8279 CAMPO TOTAL 3,3852 MT-Desde cerramiento a Trafo MT-Junto Trafo BT-Junto Trafo BT-Desde Trafo a CBT BT-Junto CBT 18 29 48 71 72 81 72 81 18 61

Por lo tanto, resulta un campo magnético total en el punto P, situado sobre la vertical del punto central del trafo de 3,38 micro-Teslas, inferior a los 100 micro-Teslas, límite fijado por el Real Decreto 1066/2001.

En general, las instalaciones eléctricas funcionan a baja frecuencia (50 Hz), situándose la emisión de campos electromagnéticos dentro de los límites establecidos en la Recomendación del Consejo de la Unión Europea (199/519/CE).

6. CARACTERÍSTICAS DE LAS LÍNEAS SUBTERRÁNEAS DE MEDIA TENSIÓN

Los conductores de las cuatro líneas que se proyectan serán de aluminio, neas, según recomendación UNESA 3305-B y serán de las siguientes características:

TIPO CONSTRUCTIVO ... UNIPOLAR

CONDUCTOR ... Aluminio compacto, sección circular, clase 2 UNE-EN 21-022

SECCIÓN...240 mm2.

PANTALLA CONDUCTOR ... Capa de mezcla semiconductora aplicada por extrusión.

AISLAMIENTO ... Mezcla a base de etileno propileno de alto módulo PANTALLA AISLAMIENTO ... Una capa de mezcla semiconductora pelable no

metálica aplicada por extrusión, asociada a una corona de alambre y contraespira de cobre de 16 mm2

CUBIERTA ... Compuesto termoplástico a base de poliolefina y sin contenido de componentes clorados u otros contaminantes.

NIVEL DE AISLAMIENTO ... 12/20 KV INTENSIDAD MÁXIMA ... 345 A

Todos los cables serán unipolares con pantalla sobre el aislamiento formada por una corona de 16 mm² compuesta por hilos de Cu y contraespira de cinta de Cu, según Recomendación UNESA 3305.

Las siguientes tablas recogen, otras características importantes de los cables:

Secciones mm² R a 20 ºC _ /Km C µF/Km X /Km I(A) EPR 1*240 0,169 0,453 0,105 345

Intensidad de c.c. admisible, en KA, para cables de aislamiento seco: Sección del

conductor (mm²) Duración del cortocircuito (s)

0,1 0,2 0,3 0,5 1,0 1,5 2,0 2,5 3,0

240 71,5 51,1 41,2 31,9 22,5 18,4 15,8 14,1 12,9

Las botellas terminales y empalmes con que se conexionarán los cables en el centro de transformación serán los ad0ecuados a la sección y al tipo de aislamiento de los conductores.

Las características generales de los materiales y las especificaciones técnicas de su instalación serán las indicadas en el Capítulo III “Características de los Materiales” y Capítulo IV “Ejecución de las Instalaciones” del documento normativo MTDYC 2.03.20 “Normas Particulares de Alta (hasta 20 kV) y Baja Tensión”.

6.1.- Tensión de suministro
