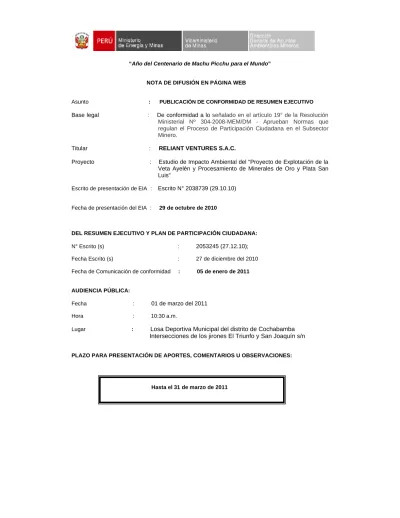

“Año del Centenario de Machu Picchu para el Mundo”
NOTA DE DIFUSIÓN EN PÁGINA WEB
Asunto : PUBLICACIÓN DE CONFORMIDAD DE RESUMEN EJECUTIVO
Base legal : De conformidad a lo señalado en el artículo 19° de la Resolución Ministerial Nº 304-2008-MEM/DM - Aprueban Normas que
regulan el Proceso de Participación Ciudadana en el Subsector Minero.
Titular : RELIANT VENTURES S.A.C.
Proyecto : Estudio de Impacto Ambiental del “Proyecto de Explotación de la Veta Ayelén y Procesamiento de Minerales de Oro y Plata San Luis”
Escrito de presentación de EIA : Escrito N° 2038739 (29.10.10)
Fecha de presentación del EIA : 29 de octubre de 2010
DEL RESUMEN EJECUTIVO Y PLAN DE PARTICIPACIÓN CIUDADANA: N° Escrito (s) : 2053245 (27.12.10);
Fecha Escrito (s) : 27 de diciembre del 2010 Fecha de Comunicación de conformidad : 05 de enero de 2011
AUDIENCIA PÚBLICA:
Fecha : 01 de marzo del 2011
Hora : 10:30 a.m.
Lugar : Losa Deportiva Municipal del distrito de Cochabamba Intersecciones de los jirones El Triunfo y San Joaquín s/n
PLAZO PARA PRESENTACIÓN DE APORTES, COMENTARIOS U OBSERVACIONES:
ESTUDIO DE IMPACTO AMBIENTAL – EIA
PROYECTO DE EXPLOTACIÓN DE LA VETA AYELÉN Y
PROCESAMIENTO DE MINERALES DE ORO Y PLATA
SAN LUIS
RELIANT VENTURES S.A.C.
RESUMEN EJECUTIVO
RE 1.0 INTRODUCCIÓN
Reliant Ventures S.A.C. (en adelante “RVSAC”) es la propietaria del Proyecto de Explotación de la Veta Ayelén y Procesamiento de Minerales de Oro y Plata - San Luis, mediante un acuerdo de riesgo compartido o “joint venture” firmado entre Silver Standard Resources Inc. (en adelante “SSR”) y Esperanza Silver Corporation (en adelante “ESC”), siendo Silver Standard Resources el operador del proyecto.
A Enero del 2009, los recursos mineros indicaron que el proyecto contiene aproximadamente 484 000 toneladas (medidas e indicadas) de material con leyes promedio para oro y plata de 22,4 g/t y 578,1 g/t respectivamente. Estos recursos mineros se encuentran localizados en el Sistema de Vetas Ayelén.
RE 1.1 Ubicación del Proyecto
El Proyecto San Luis se encuentra ubicado en la Cordillera Negra, en la zona nor-central del Perú, y corresponde a una zona alto andina del departamento de Ancash, a una altitud que fluctúa entre los 3 600 y 4 850 metros sobre el nivel del mar. Específicamente se encuentra ubicado en el distrito de Shupluy, provincia de Yungay y departamento de Ancash, con coordenadas UTM 8 960 000N y 195 000E, tal como se puede apreciar en la Figura N° RE 1.1-1. Por otro lado, el Proyecto San Luis se encuentra localizado a 500 kilómetros al Nor-noroeste
(NNO) de la ciudad de Lima y 100 kilómetros al Este de la ciudad de Casma aproximadamente. Ver Plano 470MA0004A-010-20-001 Ubicación del Proyecto
San Luis.
RE 1.2 Acceso al Proyecto
En cuanto a la accesibilidad hacia el área del proyecto, es posible mediante vía terrestre desde Lima a través de las localidades de Casma, Carhuaz y Huaraz.
Figura N° RE 1.2-1
Ubicación del Proyecto San Luis
RE 1.3 Concesiones Mineras y Propiedad del Terreno Superficial
La propiedad minera está compuesta por 40 concesiones mineras contiguas tituladas a nombre de Reliant Ventures S.A.C. y que cubren un total de 33 438,33 hectáreas. La Veta Ayelén se encuentra dentro de la concesión “EPZ Uno”,
cubriendo aproximadamente 600 hectáreas de la concesión minera. Ver Plano
470MA0004A-010-20-002 Concesiones Mineras.
La propiedad del terreno superficial para el Proyecto San Luis corresponde a la Comunidad de Ecash con 700 Ha y a la Comunidad de Cochabamba con 350 Ha.
Ver Plano 470MA0004A-010-20-002A Terreno Superficial, adjunto al presente
documento.
RE 1.4 Permisos y Autorizaciones
A la fecha, el proyecto cuenta con dos instrumentos de gestión vigentes y aprobados, referidos a un EIAsd para exploración y un Plan de Cierre de exploración. Por otro lado, también cuenta con autorizaciones para uso de agua no doméstico (minero) y doméstico, así como el Certificado de inexistencia de restos arqueológicos (CIRA) para el área de explotación y beneficio de minerales auríferos.
RE 1.5 Objetivo y Alcances del Estudio
El objetivo del Estudio de Impacto Ambiental es evaluar las interrelaciones ambiente-proyecto y mitigar los potenciales impactos que puedan generarse durante las etapas de construcción, operación y cierre del Proyecto de Explotación de la Veta Ayelén y Procesamiento de Minerales de Oro y Plata - San Luis, con la finalidad de dar cumplimiento a la normatividad ambiental vigente.
Por su parte, el los alcances del estudio considera las implicancias ambientales correspondientes a las actividades de construcción y operación de una mina subterránea, una planta de beneficio y fundición, un depósito de relaves e instalaciones auxiliares o de soporte tales como el abastecimiento de agua, de energía, así como talleres, campamentos, oficinas administrativas y depósitos para residuos domésticos almacenamiento de combustibles, insumos, etc.
RE 2.0 ANTECEDENTES, MARCO LEGAL E INSTITUCIONAL
RE 2.1 Antecedentes
No existe ninguna información histórica sobre recursos minerales o producción en la propiedad previa al descubrimiento del sistema de vetas San Luis, el mismo que fuera descubierto por el “Joint Venture” en el año 2005. Durante los años 2006 y 2007, se llevó a cabo un programa sistemático de trincheras y perforación en las venas más occidentales, conocidas como la Veta Ayelén. En todo este período se perforaron cerca de 19 200 metros mediante 108 perforaciones diamantinas, además de las treinta y cuatro trincheras completadas.
En enero del 2009, Resource Modeling Incorporated (en adelante ‘RMI”) y Resource Evaluation Incorporated (en adelante “REI”) actualizaron la estimación de los recursos minerales del proyecto San Luis. Existen otras ocurrencias de metales preciosos y metales base en la región, que son propiedad de otros operadores, incluyendo la mina aurífera Pierina, de Barrick Gold Corporation, ubicada aproximadamente a 25 Km. ESE de la propiedad San Luis.
RE 2.2 Base Legal e Institucional
La normatividad nacional en materia ambiental tiene sus bases en la Constitución
Política del Perú (1993) que en el artículo 2° inciso 22 establece el derecho
colectivo a un ambiente equilibrado y adecuado para el desarrollo de la vida de las personas. Por otro lado, también se tiene la Ley General del Ambiente (Ley N° 28611, que es la norma ordenadora del marco normativo legal para la gestión ambiental en el Perú y establece los principios y normas básicas para asegurar el efectivo ejercicio del derecho a un ambiente saludable, equilibrado y adecuado para el pleno desarrollo de la vida, así como el deber de contribuir a una efectiva gestión ambiental y de proteger el ambiente y a sus componentes, con el objetivo
de mejorar la calidad de vida de la población y lograr el desarrollo sostenible del país.
A nivel sectorial y para aspectos ambientales, el Texto Único Ordenado (TUO) de la Ley General de Minería (Decreto Supremo N° 014-92-EM), establece el marco para la reglamentación aplicable a las actividades mineras y metalúrgicas. El
Reglamento de Protección Ambiental para Actividades Minero-metalúrgicas
(Decreto Supremo N° 016-93-EM, Decreto Supremo N° 059-93-EM y Decreto
Supremo N° 058-99-EM) y Disposiciones destinadas a Uniformizar
Procedimientos Administrativos ante la Dirección General de Asuntos Ambientales
(Decreto Supremo N° 053-99-EM), presentan el marco para la protección ambiental y el procedimiento de evaluación de Estudios de Impacto Ambiental y sus modificatorias.
En relación a la normatividad ambiental aplicable al Proyecto San Luis, se presenta a continuación un resumen de las principales normas ambientales.
Normatividad Ambiental Nacional
ü Constitución Política del Perú
ü Ley General del Ambiente – Ley N° 28611
ü Código Penal - Título XIII: Delitos contra la Ecología – D.L. N° 635
ü Ley del Sistema Nacional de Evaluación del Impacto Ambiental – Ley N°
27446.
ü Ley Marco del Sistema Nacional de Gestión Ambiental - Ley N° 28245.
ü Ley que Modifica el literal K del Art. 5º de la Ley Nº 28245, Ley Marco del
Sistema Nacional de Gestión Ambiental – Ley Nº 29050
ü Ley del Sistema Nacional de Evaluación y Fiscalización Ambiental – Ley N°
29325
ü Ley Marco para el Crecimiento de la Inversión Privada – D.L. Nº 757 ü Ley de Recursos Hídricos – Ley N° 29338.
ü Reglamento de la Ley N° 29338, Ley de Recursos Hídricos – D.S. N°
001-2010-AG.
ü Ley General de Residuos Sólidos – Ley N° 27314
ü Reglamento de Ley General de Residuos Sólidos – D.S. Nº 057-2004-PCM ü Ley Orgánica de Municipalidades – Ley N° 27972
ü Ley que Regula el Derecho de Extracción de Materiales de los Alveos o
Cauces de los ríos por las Municipalidades - Ley N° 28221
ü Ley Orgánica de Gobiernos Regionales – Ley Nº 27867
ü Reglamento de Estándares Nacionales de Calidad Ambiental del Aire – D.S.
N° 074-2001-PCM
ü Estándares de Calidad Ambiental para Aire - D.S. Nº 003-2008-MINAM ü Reglamento de Estándares Nacionales de Calidad Ambiental para Ruido –
D.S. N° 085-2003-PCM
ü Establecen Límites Máximos Permisibles de emisiones contaminantes para
vehículos automotores que circulen en la red vial – D.S. Nº 047-2001-MTC
ü Estándares Nacionales de Calidad Ambiental para Agua – D.S. Nº
002-2008-MINAM
ü Disposiciones para la implementación de los Estándares Nacionales de
Calidad ambiental (ECA) para Agua – D.S. N° 023-2009-MINAM
ü Límites Máximos Permisibles para los efluentes de Plantas de Tratamiento de
Aguas Residuales Domésticas y Municipales – D.S. N° 003-2010-MINAM
ü Explotación de Canteras – R.M. N° 188-97-EMNMM
ü Ley que Regula el Transporte Terrestre de Materiales y Residuos Peligrosos –
Ley N° 28256.
Marco Legal sobre Biodiversidad
ü Ley de Áreas Naturales Protegidas - Ley Nº 26834 ü Ley Forestal y de Fauna Silvestre – Ley N° 27308
ü Ley Orgánica para el Aprovechamiento Sostenible de los Recursos Naturales
ü Ley de Conservación y Desarrollo Sostenible de la Diversidad Biológica – Ley
N° 26839
ü Aprueban Clasificación de Flora y Fauna Silvestre – R.M. Nº
01710-77-AG-DGFF.
ü Aprueban categorización de las especies amenazadas de Flora Silvestre –
D.S. N° 043-2006-AG
ü Aprueban categorización de las especies amenazadas de Flora Silvestre –
D.S. N° 043-2006-AG
Marco Legal sobre Patrimonio Arqueológico
ü Ley General del Patrimonio Cultural de la Nación – Ley N° 28296
ü Reglamento de Investigaciones Arqueológicas del Instituto Nacional de
Cultura (INC) – R.S. N° 004-2000-ED
ü Reglamento de Exploraciones y Excavaciones Arqueológicas – R.S. N°
559-85-ED, modificada mediante R.S. N° 060-95-ED, 2 de Agosto de 1995.
Marco Legal sobre Protección a la Salud
ü Ley General de Salud – Ley Nº 26842
ü Aprueban Manual de Seguridad Ocupacional – R.M. N° 510-2005/MINSA ü Reglamento de Seguridad y Salud en el Trabajo – D.S. Nº 009-2005-TR
Marco Legal Aplicable a las Actividades Minero-Metalúrgicas
ü Texto Único Ordenado de la Ley General de Minería – D.S. N° 014-92-EM ü Ley de Promoción Minera – D.L. N° 708.
ü Implementan Medidas de Remediación Ambiental a Cargo del Titular Minero
que haya Realizado Actividades y/o Proyectos Relacionados con Actividades Mineras Previstas en la Ley General de Minería – D.S. N° 078-2009-EM
ü Ley que modifica la primera disposición complementaria de la Ley Nº 28090 –
Ley Nº 28234
ü Reglamento para el Cierre de Minas – D.S. Nº 033-2005-EM
ü Modifica el Reglamento de la Ley que Regula el Cierre de Minas – D.S. Nº
035-2006-EM
ü Modifican artículos del Reglamento de la Ley de Cierre de Minas – D.S. Nº
045-2006-EM
ü Ley que regula los Pasivos Ambientales de la Actividad Minera – Ley Nº
28271
ü Ley que modifica los artículos 5º, 6º, 7º y 8º de la Ley Nº 28271 – Ley Nº
28525
ü Reglamento de Pasivos Ambientales de la Actividad Minera – D.S. Nº
059-2005-EM
ü Aprobación de Inventario Inicial de Pasivos Ambientales Mineros – R.M. Nº
290-2006-MEM/DM.
ü Reglamento de Protección Ambiental en las Actividades Minero Metalúrgicas
– D.S. Nº 016-93-EM
ü Compromiso Previo como Requisito para el Desarrollo de Actividades Mineras
y Normas complementarias – D.S. Nº 042-2003-EM
ü Aprueban Límites Máximos Permisibles para la Descarga de Efluentes
Líquidos de las Actividades Minero- Metalúrgicas – D.S. Nº 010-2010 MINAM.
ü Aprueban Niveles Máximos Permisibles de elementos y compuestos
presentes en Emisiones Gaseosas provenientes de las unidades minero metalúrgicas – R.M. N° 315-96-EM/VMM
ü Reglamento de Seguridad e Higiene Minera – D.S. N° 046-2001-EM ü Normas sobre Estabilidad de los Depósitos de Relaves
ü Guías ambientales del Ministerio de Energía y Minas
ü Texto Único de Procedimientos Administrativos del Ministerio de Energía y
Minas – D.S. Nº 055-99-EM
ü Protocolo de Monitoreo de la Calidad Sanitaria de los Recursos Hídricos
ü Protocolo de Monitoreo de Calidad de Aire de la Dirección General de Salud
Ambiental- DIGESA
ü Aprueban el Reglamento de Participación Ciudadana en el Subsector Minero
– D.S. N° 028-2008-EM.
ü Aprueban Normas que regulan el Proceso de Participación Ciudadana en el
Subsector Minero - R.M. N° 304-2008-MEM/DM.
RE 3.0 DESCRIPCIÓN DEL PROYECTO
El Proyecto San Luis es un depósito epitermal de metales preciosos de baja sulfidación en rocas volcánicas. El oro se presenta en la forma de electrum, y la plata en forma de acantita, electrum y otras sulfosales argentíferos.
La veta Ayelén es la más importante de todas las estructuras vetiformes presentes. Las trincheras así como la perforación diamantina han recorrido esta estructura con rumbo 340º a 345º a lo largo de una distancia de 720 m, con inclinaciones de más de 325 m. El mapeo de superficie muestra que la estructura vetiforme penetre -75º a -80º en dirección oeste-suroeste. El verdadero espesor de los segmentos individuales de la veta varía entre decenas de centímetros hasta más de 10 m, con un ancho promedio de 1,5 m a 3,0 m.
RE 3.1 Reservas Minerales
Las leyes de los recursos y las reservas fueron obtenidas de un modelo de bloque geológico provisto por Resource Evaluation Inc. (REI) y Resource Modeling Inc. (RMI).
La reservas de mineral para el proyecto San Luis ha sido calculada en 503 313 toneladas de mineral probado y probable con leyes promedio para oro y plata de 17,95 g/t y 446,14 g/t, respectivamente.
RE 3.2 Método de Minado y Plan de Minado
Se ha seleccionado el sistema de extracción minera de corte y relleno ascendente con relleno de roca no consolidada como método de minería, debido al ancho y a la inclinación del cuerpo mineralizado, así como a la familiaridad de la aplicación de este método en el Perú.
Se ha considerado un factor de 10% en el tonelaje de rebaje por dilución externa. Se ha asumido de manera conservadora que este material de dilución no tendrá contenidos/valores de oro o plata. La dilución interna ha sido contabilizada en el diseño del rebaje a valores modelados. Se ha considerado una recuperación minera del 95%.
Se ha determinado una tasa de producción minera de 417 toneladas diarias en base al ancho del cuerpo mineralizado, al método de extracción y a la productividad minera correspondiente.
Las aperturas de desarrollo y los requerimientos de apoyo se basan en la evaluación geotécnica minera preliminar del sistema de vetas Ayelén realizada por Buenaventura Ingenieros S. A. (“BISA”).
El mineral será perforado utilizando taladros neumáticos y tapones de perforación antes de ser volado con un explosivo de alto orden (ANFO - nitrato de amonio y combustible derivado del petróleo). El mineral fracturado es enlodado (“mucked”) para luego ser transportado y volteado en dos galerías mediante unos vehículos eléctricos de carga/descarga (LHD). El mineral será retenido en el pozo de acceso mediante unos tubos de salida neumáticos hasta ser cargado en camiones de carga Diesel y descargado en la pila de acopio del mineral ROM (Run of Mine o Producción Bruta de Mineral) en la superficie.
El relleno de roca no consolidada brindará soporte y plataformas de trabajo para los cortes mineros progresivos. El material de relleno será primordialmente extraído y analizado de los depósitos coluviales cercanos. El material rocoso de relleno será transportado a la mina y descargado en pilas de relleno antes de ser ubicados por los LHDs eléctricos. El relleno del piso dará la base para iniciar el trabajo de los cortes posteriores.
La extracción se llevará a cabo en niveles con una separación vertical de 50 metros. Cinco de los niveles (4 550, 4 500, 4 450, 4 400 y 4 350) tendrán acceso desde portales superficiales mientras que el nivel más bajo, 4 300, tendrá acceso mediante una rampa desde el nivel 4 350. Los niveles han sido nombrados de acuerdo a la elevación nominal del primer corte o el corte más bajo en dicho nivel. Se dejará un pilar de filón de 1,5 m entre cada nivel para evitar cualquier ruptura en el siguiente nivel superior.
Se ha determinado que la ventilación sea mecánica, principalmente mediante ventiladores superficiales que llevarán aire limpio a través de los accesos y eliminándolo a través de elevaciones internas hacia la superficie. La ventilación ha sido diseñada de tal manera que mantenga una velocidad del flujo del aire en los principales accesos en no menos de 350 metros por minuto para evitar levantar polvo del piso. Los requerimientos mínimos de ventilación han sido estimados en 4 476 m3/min. Al utilizar los ventiladores para el desarrollo pre-producción en el principal circuito de ventilación, 5 947 m3/min de aire limpio pueden ser enviados a la mina.
El drenaje de agua de la mina, estimado en 3,0 L/s, alimentará el nivel 4 400 mediante gravedad utilizando las elevaciones y zanjas y cada nivel. El agua del drenaje será bombeada desde el nivel 4 300 al nivel 4 350 antes de ser tratada y desechada por las labores mineras.
La energía eléctrica será distribuida a la mina desde la sub-estación principal a 4,16 kV. Transformadores ubicados en posiciones estratégicas reducirán el voltaje a 480V para que equipos de la mina tales como ventiladores, bombas, electricidad y LHDs eléctricos puedan hacer uso de dicha energía.
Dos compresores eléctricos de aire de 1,350 cfm brindarán aire comprimido para la perforación. La altitud del proyecto ha sido tomada en cuenta para determinar el tamaño de las compresoras de aire, la necesidad de energía eléctrica y todos los motores eléctricos.
La mina requerirá de un período de desarrollo pre-producción de seis (6) meses antes de iniciar la molienda. Se ha incluido en el cronograma una curva de aprendizaje operativa de 8 meses para permitir la capacitación de los trabajadores y para culminar diversos asuntos/tiempos asociados con el inicio del proyecto.
RE 3.3 Instalaciones del Proceso
El oro y la plata del mineral de San Luis serán extraídos mediante una combinación de los procesos gravitacional y lixiviación con cianuro. La planta operará a una capacidad nominal de 400 toneladas por día.
El diagrama del flujo del proceso incluye una trituración y tamizado en dos etapas, el acopio del mineral fino, la molienda y clasificación, la concentración gravimétrica, el espesamiento y el lavado de la lechada desechada por la lixiviación mediante la decantación contra corriente (CCD).
Los relaves de la lixiviación serán trasladados a un depósito de relaves cercano a la planta de procesamiento donde se reciclará la solución de cianuro hacia el circuito de proceso. La solución rica de la lixiviación será desaireada antes de inyectarla con polvo de zinc para precipitar el oro y la plata. Los precipitantes serán recolectados en filtro prensa, luego secados y fundidos para producir barras
de doré que finalmente serán refinadas en una instalación fuera del proyecto. Los circuitos de chancado y tamizado así como la fundición sólo operarán durante el turno diurno. El resto de las instalaciones del proceso operarán las 24 horas del día.
Los criterios que deberán tomarse en cuenta durante el procesamiento:
• La mina debe programar entregas de mineral y tipos de mezclas de mineral adecuados para evitar cualquier impacto sobre el rendimiento de la planta producido por eventos tales como rocas demasiado grandes en la trituradora primaria, atascos ocasionados por humedades altas y excesivas variaciones en la ley del producto.
• Una trituradora de mandíbula primaria reducirá el tamaño de la alimentación del material ROM (run of mine o Producción Bruta de Mineral) a un P80 de 55
mm.
• La trituración secundaria reducirá el tamaño del material a P80 de 10 mm (3/8").
• El material finamente triturado será tamizado y transmitido a una pila de acopio de mineral fino. El material será trasladado de la pila de acopio de mineral fino a una cinta alimentadora que lo llevará a una cinta transportadora donde se le agregará cal antes de descargarlo en el molino de bolas. Se le agregará la solución de cianuro al molino de bolas para controlar la densidad de la pulpa.
• El material será descargado del molino de bolas y será centrifugado. El flujo de subdesbordamiento del ciclón es alimentado a una concentradora gravimétrica. Los relaves gravitacionales son reciclados de regreso al molino de bolas. El desborde del ciclón es trasladado al circuito de lixiviación.
• La concentración gravimétrica será mejorada mediante mesas gravitacionales más limpias, secadas y trasladadas al horno de fundición. Los desechos limpios provenientes de las mesas gravitacionales serán devueltos al circuito de lixiviación.
• El oro y la plata proveniente del desborde del centrifugado serán lixiviados con una solución de cianuro de sodio. La solución de descarga de la lixiviación será lavada en un circuito de decantación contra corriente (CCD) para producir una solución rica de lixiviación. El material sólido lavado será descargado en la Infraestructura de Almacenamiento de Relaves (IAR), también denominado Depósito de Relaves (DR).
• El Oro y la Plata serán recuperados de la solución rica de lixiviación utilizándose polvo de Zinc en una planta Merrill-Crowe.
• El precipitado de Zinc será secado, mezclado con flujos y fundido para producir barras de doré de plata-oro, que será el producto final de la instalación de procesamiento.
El circuito de proceso operará como un circuito cerrado utilizando soluciones estériles recicladas. Las emanaciones de la planta incluirán soluciones ricas, soluciones estériles, aguas procesadas y agua fresca.
Los reactivos utilizados en el proceso, incluyen cianuro de sodio, nitrato de plomo, cal viva, tierra de diatomeas, polvo de Zinc, floculantes y antiescalantes. El almacenamiento, la preparación y la distribución de estos reactivos han sido considerados como parte del proceso de la planta.
Se considerará que se ha logrado el control y el monitoreo del proceso mediante el uso de PLC´s (Controladores Programables Lógicos) que estarán interfasados con las estaciones de trabajo.
RE 3.4 Infraestructura de Almacenamiento de Relaves (IAR) o Depósito de Relaves (DR)
El objetivo del diseño de la IAR es almacenar los relaves de las operaciones mineras y de procesamientos, del mineral del Proyecto San Luis, de manera responsable con respecto al medio ambiente tanto durante las operaciones, como
después del cierre de la mina. De acuerdo a este objetivo y a las normas existentes y aplicables, las pautas para el diseño de la IAR han incluido eventos como Máxima Credibilidad de Terremotos (MCE) y Precipitación Máxima Probable (PMP) así como lineamientos internacionales sobre prácticas medio ambientales. De acuerdo a los criterios establecidos en los Lineamientos de Seguridad Canadienses para Diques del año 2007 (Canadian Dam Safety Guidelines), el dique de la IAR del Proyecto San Luis ha sido clasificado como una represa de tipo “Alta” a “Muy Alta” en base al impacto que cualquier falla en el dique podría tener sobre la población y el medio ambiente. Los criterios de diseño del proyecto fueron seleccionados en base a esta clasificación.
Se realizaron una serie de estudios alternativos antes de elegir la IAR, incluyendo un estudio sobre métodos alternativos para la deposición de relaves, un estudio de lugares alternativos, y un estudio de alternativas para muros de contención. De acuerdo a un análisis de los factores técnicos, ambientales y sociales, se seleccionó un lugar para la IAR, que se encuentra adyacente a la planta de procesamiento, el punto TSF-0, considerado como el más adecuado para el desarrollo de la IAR. El punto TSF-1 ha sido considerado como la siguiente mejor alternativa aunque económicamente es menos atractiva.
El plan actual de minado ha programado una capacidad de almacenamiento de relaves de 503 313 toneladas. Se ha asumido que la densidad del relave tendrá una variación de entre 1 t/m3 al inicio de las operaciones y hasta 1,25 t/m3 al término de la deposición. Asumiendo una densidad de relave incautado promedio de 1,25 t/m3, el proyecto requerirá una capacidad de almacenamiento de 400 000 m3 para acomodar una producción total planeada de aproximadamente 500 000 toneladas. Adicionalmente, el muro de contención deberá tener suficiente altura para contener una Inundación Máxima Probable (PMF) que ha sido estimada conservadoramente en 211 000 m3 (excluyendo una reducción probable en el volumen de captura debido al uso de canales de derivación). Esto corresponde a
una capacidad total de 611 000 m3 y una elevación final del muro de contención de 4 354 m.
La IAR ha sido diseñada como un muro de contención zonificado de relleno de roca que será construido utilizando materiales de extracción encontrados dentro de aquellos incautados en la IAR y en zonas adyacentes. La zona de incautación será construida utilizando un sistema de doble revestimiento con un sistema de detección de fugas. Un sistema de manta drenante será construido por debajo del muro de contención para controlar el flujo del agua subterránea que corre debajo de la IAR. Canales de derivación serán construidos alrededor del perímetro de la IAR para controlar las aguas superficiales. Debido a la corta vida de la mina, todo el muro de contención de la IAR será construido durante la fase de la construcción de la inversión de capital. La zona de incautación será utilizada también para almacenar aguas iniciales antes de comenzar las operaciones de la mina.
La IAR fue diseñada como un muro de contención zonificado con una pendiente ascendente de 3H:1V y una pendiente descendente de 2H:1V. La pendiente ascendente fue elegida en base a los requerimientos de revestimiento de la instalación y la pendiente descendente fue elegida en base a los resultados de las evaluaciones de estabilidad. La cresta del muro de contención es de 8 m; la elevación de la cresta del muro de contención es de 4 354 m; y la altura máxima del muro de contención en su punto central es de 23 m.
Para el manejo de aguas dentro de la IAR, se ha programado una zona de embalse y un sistema de bombeo para reciclar cierta cantidad de agua para su re-uso en la planta de procesamiento.
El diseño de la IAR ha incluido el uso de aguas superficiales capturadas y canales de desvío para desviar flujos de escurrimiento superficial alrededor de la IAR, en ambos lados del valle, aguas arriba del muro de contención de los relaves y encima de la planta procesadora. Estos canales recolectarán y desviarán
escurrimientos limpios, limitando así la cantidad de escurrimiento que será recolectado en la zona de embalse y que estará potencialmente expuesto a contaminación por parte de los fluidos del proceso. Los escurrimientos de aguas de tormentas de la zona de la planta procesadora (debajo de los canales de derivación) serán descargados a la IAR.
Debido a las pendientes empinadas de los canales que descargan alrededor y hacia abajo del muro de contención de la IAR, será necesario contar con una cuenca de control de erosión al pie de la pendiente para disipar la energía creada por las altas velocidades de flujo estimadas. La cuenca de control de erosión será construida con cascajo empastado.
El tamaño del muro de contención de la IAR ha sido calculado para brindar una capacidad suficiente para contener un volumen de escurrimiento de PMF (Inundación Máxima Probable) a 24 horas durante toda la vida útil de la IAR. Después de colocar un sistema de cobertura en la zona de embalse a partir de las actividades de cierre, se construirá un vertedero que transportará escorrentía limpia de la IAR hacia el drenaje original.
Debido a que se anticipan grandes concentraciones de cianuro dentro del agua de procesamiento, la zona de agua estancada de la IAR estará cubierta con unas redes adecuadas o materiales similares para evitar el acceso de aves acuáticas u otros animales. Adicionalmente, la zona de embalse estará cercada para limitar el acceso.
Los planes conceptuales de cierre de la IAR consisten en la creación de una superficie de drenaje revegetada encima de la zona de incautación de los relaves. Un sistema de cubierta en niveles será instalado para minimizar cualquier infiltración hacia la IAR. Se planea retirar ductos, bombas, sistemas de iluminación, canales de derivación y otras instalaciones. Se construirá un rebose post-cierre para trasladar derrames desde la cima de la superficie de la IAR y
descargarlos en la quebrada Sejachocha al pie inferior del muro de contención. El rebase requerirá una estimación de la erosión que debe incluir revestimiento de piedra y piedra de lechada en zonas más empinadas.
RE 3.5 Manejo de Desechos Sólidos de Roca
Aún cuando pruebas geoquímicas preliminares muestran que los materiales extraídos no deben generar ácidos, los planes para el manejo de los residuos sólidos de roca y mineral que son transportados a la superficie incluyen lo siguiente:
1. Uso del desecho de roca como material de construcción para los caminos de acceso y en el dique de la IAR.
2. Uso del desecho de roca como relleno subterráneo de la mina, si fuera físicamente apropiado.
3. Control de derrames de los rellenos donde se almacena el mineral y los residuos sólidos de roca.
RE 3.6 Energía Eléctrica
Se ha estimado que el proyecto requerirá aproximadamente 3,4 MW de energía eléctrica. Conversaciones con la empresa regional de energía eléctrica – Distriluz – han indicado que su capacidad actual está completamente colmada y no se cuenta con una capacidad excedente para atender al Proyecto San Luis. Por otro lado, a pesar que Distriluz se encuentra analizando proyectos para la expansión potencial de su capacidad, se ha concluido que ni ellos ni su subsidiaria local (Hidrandina) pueden garantizar una entrega adecuada y confiable de energía eléctrica para el proyecto. En consecuencia, se ha planificado la generación de energía Diesel en el mismo proyecto la misma que ha sido considerada en el planeamiento de las instalaciones del proyecto.
La planta de generación de energía consistirá de tres generadores Diesel de 2 350 kW. Dos de los generadores operarán en cualquier momento mientras que el tercero se encontrará en mantenimiento o en stand by listo para cubrir cualquier emergencia o necesidad. La altura del proyecto ha tenido que ser tomada en cuenta para determinar el tamaño de los generadores y de cualquier otro componente eléctrico.
La energía eléctrica será generada a 4,16 kV y distribuida a 13,8 kV, de acuerdo con normas peruanas y NEC. La energía será reducida al voltaje requerido por cada carga, que podría ser 480V o 220V.
RE 3.7 Estructura para Abastecimiento de Agua (ESA)
El objetivo del diseño de la Estructura para el Abastecimiento de Agua (ESA) es proveer agua fresca para las operaciones mineras y para las instalaciones de procesamiento de minerales del Proyecto San Luis y al mismo tiempo cumplir con los requerimientos de liberación de agua corriente abajo. Una serie de alternativas fueron tomadas en cuenta para la ESA. La ubicación de la Instalación para Almacenamiento de Agua-1 (WSF-1) fue elegida luego de analizar varios lugares y formas de abastecimiento del agua. Se analizaron dos alternativas para esta ubicación: una estructura de desvío y una represa para el almacenamiento de agua. Finalmente se optó por la construcción de una estructura de desvío por ser considerada más práctica y más económica al no ser necesario un mayor abastecimiento de agua fresca.
La estructura de desvío propuesta en la quebrada Huanchuy consistirá de un muro de hormigón con losas de protección, aguas arriba y aguas abajo, y muros laterales de hormigón armado. La estructura de desvío sería una estructura de poca altura que creará una pequeña piscina desde la cual el agua es trasladada por medio de la gravedad hacia la antecámara de la bomba. La altura máxima del rebase del muro será de 2 m.
RE 3.8 Otra Infraestructura
Otra infraestructura considerada en el presente estudio incluye:
• Construcción de caminos de acceso dentro del proyecto y mejoras de los caminos existentes de/hacia la mina, la planta procesadora, la IAR, el campamento, seguridad y conexiones con caminos fuera del proyecto.
• Abastecimiento y distribución de agua fresca, de incendio y potable. • Generación, abastecimiento y distribución de energía eléctrica.
• Edificios y oficinas administrativas, servicios generales del campamento, laboratorio metalúrgico, taller de mantenimiento, almacén, seguridad y otras estructuras.
• Instalaciones auxiliares para almacenar combustible, sistemas contra incendios y sistemas de comunicación.
• Sistemas para el manejo de desechos y efluentes cloacales.
RE 3.9 Caminos de Acceso
Para el Proyecto San Luis se dispone caminos de acceso internos y accesos externos, lo cual se aprecia en el Plano 470MA0004A-010-20-003 Accesos al
Proyecto, que se adjunta al presente documento y que se refiere a lo siguiente:
CAMINOS INTERNOS
El camino de acceso interno del Proyecto San Luis, comienza en la entrada principal del proyecto, que es una extensión de la vía pública cercana a la comunidad de Cochabamba. Los caminos internos han sido diseñados para brindar acceso a todas las instalaciones del proyecto.
Los caminos internos existentes serán mejorados para cumplir con los requerimientos de seguridad y eficiencia del proyecto. Los caminos serán diseñados con una superficie de tránsito de 5,4 m de ancho para los primeros 6
Km. desde la entrada occidental, y una superficie de tránsito de 4,5 m de ancho para el resto de los accesos. Las áreas de los caminos de 4,5 m de ancho tendrán un paradero o estación de seguridad cada 500 m. Todos los caminos serán aplanados con una capa de grava de 0,20 m de espesor.
Las longitudes aproximadas de los diversos caminos de acceso internos están resumidas en el Cuadro N° 3.9-1.
Cuadro N° 3.9-1: Características de los Caminos de Acceso Internos
Camino Longitud
(m)
Condición
C1: Garita de Control de la Entrada Principal 6 280 Existente
C2: Acceso C1 al Campamento de Operaciones 84 Existente
C3: Acceso C1 al Punto de Seguridad de Administración 1 020 Proyectado
C6: Acceso C1 al Portal Minero del Nivel 4350 87 Proyectado
C7: Acceso C1 al Portal Principal de la Mina 250 Proyectado
C8: Acceso C1 al Portal Minero del Nivel 4450 38 Existente
C9: Acceso C1 al Almacén de Explosivos 165 Proyectado
C10: Acceso C1 al Tanque de Agua 12 Existente
C11: Tanque de Agua a la Entrada Oriental 4 094 Existente
C13: Acceso desde el portal principal de la mina a la pila ROM 830 Proyectado
Longitud Total 12 860
Los caminos ya existentes y que serán mejorados son el C1, C2, C8, C10 y C11. Los caminos por construirse son: C3, C6, C7 y C9.
A continuación se describen las características de los accesos internos:
C1: Camino de Acceso Principal – El principal medio de comunicación designado como C1 se origina en el desvío del camino público, ubicado en las coordenadas N 8 958 550; E 189 650. Este camino será mejorado hasta lograr un ancho de 5,4
m con gradientes de cerca de 11%. Otros ocho caminos de acceso menores se originan a partir de esta vía.
C2: Camino de Acceso al Campamento de Operaciones – Este es un camino ya existente de 80 m de largo que comienza aproximadamente a 1 580 m del inicio del camino C1, a una altitud de 4 150 m.s.n.m. Esta vía brinda acceso al campamento y requiere sólo de mejoras menores.
C3: Camino de Acceso a la Planta de Procesamiento – El camino C3 dará acceso a la garita de control de la planta procesadora, cerca a las oficinas administrativas y a la planta de procesamiento. Este camino nuevo tendrá un largo de 1 020 m, un ancho de 5,4 m con gradientes de hasta 10%. El ramal del camino C3 comenzará aproximadamente a 3 285 m del inicio de C1, a una elevación de 4 290 m.s.n.m.
C6: Camino de Acceso al Portal 4350 – El C6 es un camino nuevo de 80 m de largo y un ancho de 5,4 m con gradientes de 9%. Este camino brindará acceso al portal del nivel 4 350.
C7: Camino de Acceso al Portal 4 400 – El C7 es un camino nuevo de 240 m de largo que comienza aproximadamente 4 920 m del punto inicial de C1 y lleva al portal principal de la mina y al taller de mantenimiento, a 4 400 m.s.n.m.
C8: Camino de Acceso al Nivel 4 450 – C8 es un camino ya existente de 80 m de largo que se origina aproximadamente 4 585 m del punto inicial de C1 y brinda acceso al punto C9, que es el camino de acceso del portal 4 450.
C9: Camino de Acceso al Portal 4 450 – C9 es un camino nuevo de 150 m de largo que comienza en el camino C8 y brinda acceso al portal del nivel 4 450.
C10: Camino de Acceso al Tanque de Agua de la Mina – C10 es un camino ya existente de 20 m de largo que comienza 6 040 m del punto inicial de C1 y lleva al tanque de agua de la mina.
C11: Camino de Acceso Interno de la Entrada Oriental – C11 es un camino ya existente de 4 510 m de largo que comienza en el desvío del camino C10 y que lleva a la entrada Este del proyecto. Las mejoras en esta sección del camino incluyen gradientes de cerca de 10% y nivelación de las curvas cerradas.
C13: Camino de Acarreo de Mineral – C13 es un camino nuevo que comienza en el portal principal de la mina, ubicado a 4 400 m.s.n.m., y que se extiende 830 m hasta la zona de la pila ROM. Este camino es el camino primario de acarreo para transportar mineral desde la mina.
CAMINOS EXTERNOS
CE 1: Camino de acceso externo: (Casma – Proyecto San Luis (PSL)
• Casma – Pariacoto: Carretera asfaltada (62 Km.). Carretera asfaltada de un solo carril en buen estado, esta carretera inicia en el Km. 374 de la panamericana norte hasta el distrito de Pariacoto.
• Pariacoto – Cochabamba – PSL: Trocha carrozable (39 Km.)
• Trocha carrozable ya existente que comienza pasando el puente del distrito de Pariacoto con una longitud de 39 Km.
Se realizarán determinados trabajos para mantener esta vía en las mismas condiciones.
CE 2: Camino de acceso externo: (Huaraz – Proyecto San Luis)
• Trocha carrozable ya existente, se realizará trabajos de mejoramientos en determinados tramos de la vía.
CE 3: Camino de acceso externo: (Carhuaz – Punru)
• Carhuaz – Punru: Trocha carrozable (33 Km.)
• Trocha carrozable ya existente que comienza en el distrito de Carhuaz y empalma la carretera (PSL – Huaraz) en el sector de Punru.
Se realizarán determinados trabajos para mantener esta vía en las mismas condiciones.
RE 3.10 Resumen de Componentes del Proyecto y Características
Se adjunta el Plano 470MA0004A-010-20-026 Componentes del Proyecto y a continuación se presenta una tabla resumen de los componentes del proyecto y sus principales características:
Tabla RE 3.10-1 Características de los Componentes del Proyecto San Luis
ITEM Componentes Capacidad Dimensiones
(m)
Área (m2)
1 Mina subterránea (portales de acceso) 3,50 x 3,50 2 Edificio de baños y camerinos (Mine
dry)
212
3 Plataforma de material grueso 4 000 t 30 x 40 1 200 4 Botadero de desmontes (Uso temporal) 90 000 m3 30 x 40 1 200
5 Tanque de agua fresca para mina 35 m3 4,5
6 Planta de agua potable para mina 14,4 m3 30
7 Planta de tratamiento de aguas residuales de mina
23 m3/h 108
8 Planta de beneficio 417 t/día 10 927
9 Tanque de agua fresca - Planta de beneficio
5 m3 10 Planta de tratamiento de aguas
residuales domésticas - Oficinas
23 m3 /h
11 Depósito de relaves 400 000 m3 55 320
12 Campamento de operaciones (Ishihuarco)
483,5 13 Tanque de agua potable para
Campamento
10 m3
RE 3.11 Mano de Obra
Staff – Reliant Ventures S.A.C.
Posición Nº Gerente General 1 Administrador 1 Asistente de Administración 1 Comprador 2 Contador 1 Asistente de Contador 2 Técnico de Informática 1 Almacenero 1 Recepcionista y Almacenero 2 Servicios Sociales 1 Recursos Humanos 1 Control de Tiempos 2 Supervisor de Comunidades, Higiene, Seguridad, salud y Medio Ambiente
1
Técnico de Seguridad, salud y medio Ambiente
1
Asistente de Seguridad, Salud y Medio Ambiente 1 Supervisor de Salud 1 Enfermera 2 Coordinadora de Relaciones Comunitarias 1 Ayudantes de Relaciones Comunitarias 2 Total 25
Mano de Obra – Operaciones Mineras
Posición Turno A Turno B Turno C
Reemp. Total
Total En La Mina
Exploración y Desarrollo
Operador del Jumbo 2 2 2 6
Ayudante del Operador del
Jumbo 2 2 2 6
Soporte de Roca 1 1 1 3
Ayudante del Soporte de
Roca 1 1 1 3
Operador de Pala 2 2 2 6
Posición Turno A Turno B Turno C Reemp. Total Total En La Mina Extracción Mineros de Cámara 6 6 6 18
Soporte de Roca en Cámara 1 1 1 3
Ayudante de Soporte de
Roca en Cámara 1 1 1 3
Mineros para Pozo Inclinado 3 3 3 9
Ayudantes de Mineros para
Pozo Inclinado 3 3 3 9
Enmaderadores para Pozos 1 1 1 3
Ayudantes de
Enmaderadores para Pozos 1 1 1 3
Operadores de Palas 6 6 6 18 Subtotal 22 22 22 66 44 Apoyo a Operaciones Cargador de Explosivos (Desarrollo) 1 1 1 3 Ayudante de Cargador de Explosivos (Desarrollo) 1 1 1 3 Cargador de Explosivos (Cámaras) 1 1 1 3 Ayudante de Cargador de Explosivos (Cámara) 1 1 1 3 Operador de Descarga de Relleno 1 1 1 3 Operador y Ayudante de Acarreo de Relleno 2 2 2 6 Almacén 1 1 1 3 Servicios Mineros 2 2 4 Subtotal 10 8 10 28 18 Extracción de Mineral y Desechos Operadores de Descargadoras (Para Extracción) 3 3 3 9 Subtotal 3 3 3 9 6
Subtotal Personal Directo 43 41 43 127 84
Personal Indirecto & Supervisión Gerente de Mina 1 1 Capataz de Turno 2 2 2 6 Jefe de Ingeniería 1 1 Ingenieros de Mina 1 1 2 Agrimensor 2 2 Jefe de Geología 1 1 Geólogo Junior 1 1 2 Muestreros 2 2 4
Posición Turno A Turno B Turno C Reemp. Total Total En La Mina Oficinistas 2 2 Dependientes de las Instalaciones Secas 1 1 2
Subtotal Personal Indirecto 14 7 23 21
Total 57 48 45 150 105
Mano de Obra – Operaciones en la Planta de Procesamiento
Posición Nº
Superintendente de Procesamiento 1
Metalurgista Senior (Process trainer) 1
Técnico Metalurgista 1
Supervisor de Procesos 3
Operador de Chancado primario 2
Ayudante de Operador de Chancado 2
Operador de Molienda 3
Operador de Circuito de Lixiviación 3
Operador de Merril-Crowe 3
Ayudante de Operador de Merril Crowe 3
Operador de Fundición 2
Ayudante de Operador de Fundición 2
Operador de Reactivos 2
Ayudante de Operador de Reactivos 2
Total 30
Mano de Obra – Mantenimiento en la Planta de Procesamiento
Posición Nº Superintendente de Mantenimiento 1 Supervisor Eléctrico 2 Supervisor Mecánico 1 Electricista 3 Técnico Instrumentación 3 Mecánico /Soldador 3 Ayudantes Mecánicos 3 Total 16
RE 3.12 Cronograma de Ejecución del Proyecto
El plan de ejecución del Proyecto San Luis se encuentra resumido en la Figura RE 3.12-1. Las principales actividades tendrán la siguiente duración:
• Ingeniería de detalle completa 10 meses
• Desarrollo de la mina 6 meses
• Construcción del proyecto 10 meses
• Puesta en marcha de la Planta 3 meses
El cronograma consolidado del proyecto refleja una duración de 20 meses desde la aprobación del proyecto hasta la introducción del mineral. Posteriormente, se han estimado 3 meses adicionales para la puesta en marcha e inicio de actividades, período que terminará con la culminación mecánica y entrega de la planta. A partir de entonces, el propietario asumirá las operaciones de la planta. Teniendo todo esto en cuenta, el cronograma consolidado general del proyecto requerirá de 25 meses a partir de la conclusión del estudio de factibilidad hasta la culminación mecánica. Se ha elaborado el cronograma bajo la premisa que el proyecto avanzará sin ningún tipo de problema o demora durante sus diferentes etapas.
Figura Nº RE 3.12-1
Resumen del Cronograma de Ejecución del Proyecto
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 ESTUDIO DE FACTIBILIDAD
FS1030 Publicación del Informe Final del Estudio de Factibilidad ¤ Publicación del Informe Final del Estudio de Factibilidad
APROBACIÓN DEL PROYECTO
PA1000 Aprobación del proyecto por parte del Directorio de SSR Aprobación del proyecto por parte del Directorio de SSR
PROCESO DE LICITACIÓN PARA CONTRATO EPCM PERMISOS
PE1000 Presentación de EIA ¤ Presentación de EIA
PE1002 Revisión del EIA por parte del Gobierno Revisión de EIA por el Gobierno
PE1005 Aprobación del Estudio de Impacto Ambiental ¤ Aprobación del EIA
PE1010 Otros permisos de construcción Otros permisos de construcción
PE1020 Otros permisos de operación Otros permisos de operación
PROCESO DE CONSTRUCCIÓN DE LA PLANTA INFRAESTRUCTURA
PROCESO DE PUESTA EN MARCHA DE LA PLANTA
Barra temprana Barra de avance Barra crítica Barra de resumen Punto inicio hito Punto final hito
PROCESO DE INGENIERÍA DE LA PLANTA PROCESO DE ADQUISICIONES DE LA PLANTA
MINA
RESUMEN DEL CRONOGRAMA DEL PROYECTO
¤ ¤ RELIANT VENTURES S.A.C.
PROYECTO SAN LUIS
Meses Descripción
ID Actividad
RE 4.0 DESCRIPCIÓN DEL ÁREA DEL PROYECTO
RE 4.1 Área de Influencia Ambiental
El área de influencia de un proyecto corresponde a la porción del territorio en donde se llevará a cabo la construcción, operación y cierre del proyecto, y el área alrededor, en el cual podría ejercer algún efecto y generar algún tipo de cambio.
Se ha establecido como Área de Influencia Ambiental Directa (AID) a aquella zona en donde los componentes ambientales podrían ser directamente afectados por las operaciones del Proyecto Explotación de la Veta Ayelén y Procesamiento de Minerales de Oro y Plata - San Luis; en este sentido, el área de influencia ambiental directa del Proyecto, está definido desde los puntos de vista de las operaciones de mineras y metalúrgicas (áreas de explotación subterránea, planta de beneficio, depósitos de relaves, desmontes e infraestructura auxiliar necesaria), desde el punto de vista hidrológico (quebradas Huanchuy, Tocash e Iscupampa), desde el punto de vista meteorológico (predominancia del viento, dirección norte según la estación Recuay).
Por otro lado, el Área de Influencia Ambiental Indirecta (AII), comprenderá toda el área de influencia directa, además de las zonas de donde se proveerán los materiales insumos para las operaciones (agua, combustibles, reactivos, etc.), mano de obra y otras áreas afectada indirectamente por las actividades minero metalúrgicas.
RE 4.2 Ambiente Físico
El componente físico, lo constituyen todos aquellos factores físico o físicoquímicos que son parte de un determinado entorno, estos se conceptúan como el medio o soporte sobre el cual se desarrolló el medio biótico.
Fisiografía
Según Blanchflower (2007): la fisiografía de la región es montañosa, pertenece a la Cordillera Occidental en su ramal de la Cordillera Negra con colinas de gran elevación y valles, rodeados por altas montañas escarpadas y de picos nevados (de la Cordillera Blanca), típico del frente Oeste de Los Andes peruanos.
El relieve es alto con elevaciones locales que varían de los 3 600 msnm (11 811 ft) en el campamento del proyecto, a los 4 850 msnm (15 912 ft.) en el pico del Cerro Huilcahuain.
Geomorfología
El área de estudio ha sido afectada por una intensa glaciación, las acumulaciones de hielo han desaparecido en su totalidad; actualmente se observa en la zona picos que han pertenecido a antiguos nevados donde se distinguen los circos glaciares que fueron producidos por la acción erosiva de los glaciares.
Geología
Geológicamente, el Proyecto San Luis está ubicado en la Cordillera Occidental de los Andes peruanos, específicamente en su ramal occidental denominado Cordillera Negra separado por el río Santa que conforma el llamado Callejón de Huaylas que discurre en sentido Sur – Norte y la separa del ramal oriental
denominada la Cordillera Blanca, caracterizada por estar constituida por una cordillera glaciar con espectaculares nevados de gran altura.
La estratigrafía de la región está constituida por rocas sedimentarias y volcánicas, cuyas edades corresponden entre los inicios del Cretáceo hasta fines del Terciario; las primeras corresponden a las unidades que forman parte del miogeosinclinal de Los Andes, constituidas por las rocas de los grupos Goyllarisquizga, con las formaciones Chimú, Santa, Carhuaz, Pariahuanca-Chulec-Pariatambo que se encuentran en el flanco oriental de la cordillera y se encuentran discordantemente con las rocas del grupo Calipuy. De estas unidades el grupo volcánico se encuentra la zona de explotación.
La mineralización reconocida en el Proyecto San Luis en las concesiones EPZ UNO, EPZ DOS, EPZ TRES, está representada por cinco vetas de cuarzo en echelon, que afloran en el sistema SE-NW, en forma de crestones con potencias que alcanzan hasta los 10 metros, se caracterizan por presentar texturas brechadas, bandeadas y cavernosas. Estas vetas están distribuidas en el campo son: Ayelén, Inés, Paula, Sheila y Regina.
Geodinámica Externa
En la actualidad, los fenómenos de geodinámica externa muy localizados en la zona no afectan mayormente a la seguridad de las pequeñas agrupaciones poblacionales del área, personas y en el caso de las carreteras y las trochas carrozables o carreteras afirmadas del proyecto, el efecto estaría circunscrito al talud superior, en caso no se les otorgue un talud adecuado y podrían interrumpir temporalmente la continuidad de las vías.
En general, los fenómenos de geodinámica externa son de escasa a moderada envergadura en el área de estudio y es responsabilidad de la empresa preocuparse por el tratamiento que se le dará principalmente a las obras viales
del proyecto, y están condicionados por cuatro (04) factores concomitantes: presencia de suelos residuales, inclinación de los taludes de corte que no guardan relación con el tipo de material que los constituye, la altura de corte proyectada y la modificación sustancial del contenido de humedad (agua), de los suelos y rocas, en épocas de precipitaciones.
Geodinámica Interna
Los fenómenos de geodinámica interna en la zona estarían asociados a la Sismicidad (Sensibilidad Sísmica del área del Proyecto San Luis). La actividad sísmica en el área de estudio es la manifestación de los procesos tectónicos regionales (en profundidad). La Cordillera de los Andes y la Fosa Tectónica (frente al litoral marino) es el producto de la interacción de las placas Oceánica (Nazca) y Sudamericana (Continental); el roce entre estas, genera los movimientos sísmicos.
De acuerdo al Mapa de Zonificación Sísmica del Perú, la zona de estudio se ubica dentro de la Zonas 3 de riesgo alto, existiendo la posibilidad que ocurran sismos con intensidades que van desde VI al grado VIII, en la escala de Mercalli Modificada. Por otro lado, de acuerdo a la historia sísmica del área y a los estudios de sismicidad efectuados para los diferentes proyectos que se desarrollan en su área de influencia, en líneas generales es recomendable que en toda construcción que se efectúe en el área se considere el parámetro sismo-resistente con una aceleración para el área igual a 0,47.
Calidad del Suelo
La región edáfica a la que pertenece el proyecto es la Andosólica, que comprende las punas o regiones de páramo, desde los 4 000 hasta los 5 000 metros de altitud, clima marcadamente frío y con precipitaciones superiores a los 250 mm.
En general, los suelos son muy superficiales a moderadamente profundos, con altos a bajos niveles de materia orgánica, de moderadamente ácidos a moderadamente básicos y con niveles variables de gravillas, gravas, guijarros y piedras en el perfil.
Según la clasificación natural de suelos de los Estados Unidos de América del 2006, pertenecen a tres órdenes: Entisols, que está constituido por suelos poco desarrollados y como subórdenes a Orthents, el cual muestra evidencia de meteorización y erosión recientes y Fluvents, originado por los depósitos del avance glaciar; al orden Andisols suelos embriónicos y como subordenes a Occhrepts, Umbrepts y Aquepts; el orden Histosols y como suborden Hemists.
La clasificación de suelos por su capacidad de uso mayor se realizo en base a lo normado por el D.S Nº 017-2009-AG. Se reconocieron tres grupos de uso de suelos: tierras aptas para cultivos en limpio (A), tierras aptas para Pastos (P) y tierras de Protección (X).
Los suelos según su uso actual se clasifican en: Terrenos Urbanos y/o Instalaciones Gubernamentales y Privadas. Terrenos con Vegetación Cultivada. Terrenos con Praderas Naturales, Terrenos con Bosques, Matorrales y Terrenos Sin Uso y/o Improductivos
Clima y Meteorología
Según la Clasificación Climática elaborada por Yerren -Thornwaitte y cuya fuente es el Mapa Climático del Perú, efectuado por el SENAMHI en el mes de Mayo del 2006, el Clima del área de estudio es Per Húmedo Frío.
La meteorología para el proyecto ha utilizado información de las estaciones ubicadas en Recuay administrada por SENAMHI y en áreas cercanas a los
centros poblados de Pueblo Viejo y Tambra, estaciones administradas por Reliant Ventures S.A.C.
En cuanto a precipitación, los registros obtenidos en la estación de Recuay, indican que las máximas precipitaciones tienen lugar entre Diciembre y Marzo, siendo Marzo el mes de las más altas cantidades de precipitaciones y el mes de Julio de las más bajas cantidades precipitadas; el máximo histórico de los últimos 20 años para un acumulado de 24 horas tuvo ocurrencia en Enero de 1998 con 53,3 mm. y para el acumulado mensual máximo histórico tuvo lugar en Marzo del 2001 con un acumulado de 259,1 mm. Por su parte la temperatura ambiental es relativamente baja en la zona de estudio, teniendo como característica principal leves fluctuaciones estacionales y horarias, situación que se ve favorecida por el “abrigo” natural que representan las barreras topográficas de la zona impidiendo grandes fluctuaciones. Según la información obtenida de la estación de Recuay que administra el SENAMHI, las temperaturas en estas zonas reportan una temperatura media anual de 12,4 °C, temperatura máxima de 14,0 °C y una temperatura mínima de 10,6 °C. Por otro lado y según la información meteorológica proporcionada por RVSAC para la estación de Pueblo Viejo, se pueden observar fluctuaciones en zonas altas del proyecto desde mínimas de hasta -2,0 ºC hasta máximas de hasta 7,0 ºC, siendo característico de las zonas donde se desarrollarán los procesos de extracción, transporte y beneficio de minerales extraídos.
La Humedad Relativa, según la información recopilada de la estación de Recuay los meses más húmedos son los comprendidos entre Febrero hasta Marzo llegando hasta máximas de 85% como promedio mensual; mientras que los meses de Junio a Septiembre son los de más baja humedad, llegando hasta mínimos promedios mensuales de hasta 47%, este comportamiento también se refleja en la estación de Tambra y de Pueblo Viejo, administradas por Reliant Ventures S.A.C.
La Dirección y Velocidad del Viento, en base a la información que se tiene de la estación Recuay, indica que existe una predominancia de vientos que se dirigen hacia el Norte, pero también se tienen situaciones con eventos de calmas los cuales tienen ocurrencia durante varios de los meses del año. Por otro lado, la información proporcionada por los responsables de Reliant Ventures S.A.C., de las estaciones de Tambra y Pueblo Viejo, indican predominancia del viento, con componentes dirigidas hacia el Este, Sur Este y Sur Sur Oeste. En relación a la intensidad del viento se tienen valores desde las calmas que generalmente tienen ocurrencia durante las primeras horas de la madrugada y cuando existe gran cobertura nubosa y mayores intensidades principalmente entre los meses de Mayo y Agosto.
Calidad de Aire
La Calidad de Aire dentro del área del proyecto fue evaluada en cuatro estaciones de monitoreo, y para las etapas húmeda y de estiaje, analizándose los parámetros considerados en el ECA del Aire. Los resultados indican que las concentraciones de los parámetros monitoreados en las cuatro estaciones de calidad del aire (partículas PM10, SO2, NO2, CO, H2S y O3) cumplen con la normativa ambiental
establecido como Estándar Nacional de Calidad Ambiental del Aire, D.S. Nº 074-2001-PCM y con los Niveles Máximos Permisibles Presentes en Emisiones Gaseosas de Actividades Minero Metalúrgicas R.M. Nº 315-96-EM/VMM tomados como referencia.
Calidad de Ruido
Con relación a la Calidad de Ruido, las áreas de estudio corresponden a las zonas donde estarán emplazados los componentes del proyecto, explotación minera subterránea, planta de beneficio, depósito de relaves y campamentos. En las diez estaciones monitoreadas, en la etapa húmeda y de estiaje, no se
identificaron niveles de presión sonora significativos, ya que en la actualidad no existen mayores fuentes generadoras de ruido.
Hidrología
La hidrología para el Proyecto San Luis estudió los principales parámetros climáticos, la precipitación media y máxima, la escorrentía superficial, así como un análisis de los caudales máximos que se esperan en las cuencas donde se ejecutarán las actividades mineros metalúrgicos.
El análisis hidrológico llevado a cabo se sustenta en los resultados de los trabajos de campo realizados en la zona del Proyecto San Luis, tanto en el período de estiaje (Agosto 2009), como durante el período de lluvias (Marzo 2010), los mismos que han sido complementados con información hidrometeorológica regional obtenida de instituciones públicas y privadas.
Hidrográficamente, el área de interés comprende las cuencas de las quebradas Huanchuy e Iscupampa, ambas pertenecientes a la cuenca del río Queyllacancha, el que aguas abajo toma el nombre de Yaután hasta su desembocadura en el río Casma, el cual a su vez desemboca en el Océano Pacífico. Los resultados del estudio hidrológico concluyen:
• La precipitación media anual en la cuenca de la quebrada Mitupuquio se estima en 1 221,8 mm, mientras que en la quebrada Iscupampa, alcanza los 1 278,3 mm. En las cuencas de las lagunas Yanacocha y Sejeacocha, la precipitación media anual alcanza los 1 476,4 y 1 360,5 mm respectivamente.
• La descarga media anual de la quebrada Mitupuquio se estima en 51 L/s, mientras que para la quebrada Iscupampa, ésta alcanza los 40 L/s. En el caso de las lagunas Yanacocha y Sejeacocha, sus caudales medios anuales
son de 9 y 10 L/s respectivamente; lo que equivale a un rendimiento específico de 14 L/s/Km2.
• La infraestructura hidráulica que actualmente existe en el ámbito del estudio, es utilizada fundamentalmente para el abastecimiento de agua con fines de riego. Existen además otros sistemas de aprovechamiento hídrico para abastecimiento poblacional que hacen uso de manantiales.
• En los tramos sin revestimiento de los canales existentes se presentan pérdidas por filtración, observándose además la carencia de obras de arte (principalmente obras de cruce y tomas laterales), lo que implica pérdidas de recursos hídricos que afectan la disponibilidad hídrica, especialmente durante el período de estiaje.
• El dique existente en la laguna Huancococha se encuentra en mal estado, lo que da lugar a importantes pérdidas de agua impidiendo su operación a plena capacidad y reduciendo la oferta hídrica para el Anexo de Tambra.
Hidrogeología
En el área de estudio las rocas sedimentarias no reúnen condiciones aparentes para la conformación de un sistema acuífero. Las características estructurales tanto en profundidad como superficiales, las fuertes pendientes, las quebradas cortas y la falta de estructuras de cierre y conducción de aguas no favorecen la formación de una napa acuífera.
La información proporcionada que obra en los archivos de Reliant Ventures S.A.C. (Proyecto San Luis) tampoco tiene registrado que se haya encontrado afloramientos de agua subterránea en rocas de este tipo dentro del ámbito del proyecto.
Debido a las propiedades masivas compactas de las rocas volcánicas e intrusivas de la zona, es la presencia de fallas regionales y locales así como el
fracturamiento de los afloramientos rocosos lo que permitiría el flujo de las aguas subterráneas por su interior aunque en cantidades limitadas.
La dirección de flujo del agua subterránea seria paralela al fallamiento y fracturamiento de las rocas.
Por los resultados de las observaciones hidrogeológicas de campo, se conoce que en general no hay presencia de una napa acuífera en los afloramientos rocosos; sin embargo, en forma localizada se ha encontrado que hay circulación de agua que aflora en pequeños manantiales de escaso caudal y en otros casos forma humedales en zonas de contacto entre substratos del volcánico Calipuy.
En conclusión, se puede establecer que en la zona del proyecto no se debería esperar volúmenes considerables de aguas subterráneas en las rocas formacionales, salvo que estuvieran alojadas a profundidades mayores que no han sido investigadas.
Calidad de Agua
Desde el punto de vista hidrológico, el área donde se desarrollará el Proyecto comprende una serie de lagunas y quebradas, las cuales estarán directa e indirectamente influenciadas por el Proyecto San Luis. Por ejemplo, al Este del Proyecto se ubican las lagunas Macun, Cutacocha y Pascococha, las cuales drena sus aguas de Este a Oeste y forma la quebrada Tocash; la laguna Yanacocha que drena sus aguas a la quebrada Iscupampa y al Sur Este, se ubican las lagunas Azulcocha Baja, Azulcocha Alta, Sejeacocha, Huancacocha, Cotacocha y la laguna Patococha, las cuales drenan sus aguas de Este a Oeste y forman la quebrada Huanchuy. Estas dos quebradas, Tocash y Huanchuy, se unen conjuntamente con la quebrada Iscupampa al Oeste para formar el río Quellaycancha, que a su vez es un afluente del río Yaután. La sub-cuenca del Río Yaután pertenece a la cuenca hidrográfica del Río Casma y representa
aproximadamente el 4% del área de dicha cuenca (INRENA – IRH - DIGECH, 2005).
Actualmente, parte del territorio de las microcuencas está siendo empleado como pastizales para las actividades de ganadería de las pequeñas comunidades que residen en el área. La cobertura vegetal arriba de los 3 700 msnm es representada exclusivamente por matorrales, pasto y líquenes, con presencia de vegetación de bofedales en las zonas húmedas ubicadas en la parte superior de los valles de las quebradas Huanchuy y Tocash.
Para conocer la calidad de las aguas superficiales, se han evaluado las diversas fuentes de agua superficial en toda el área del Proyecto. En la etapa húmeda (Abril 2009) y etapa de estiaje (Agosto 2009), se han muestreado y analizado 13 lagunas y 13 cuerpos de agua superficial. La evaluación ha considerado parámetros físico químicos, sedimentos y parámetros hidrobiológicos.
Las estaciones de monitoreo establecidas en las lagunas correspondieron a Huancacocha, Azulcocha Baja, Sejeacocha, Yanacocha (Hatum), Azulcocha Alta, Cotacocha, Pascococha (dos estaciones), Torococha, Yahuarcocha, Cutacocha, Macun y Huarancayoc. Por su parte, las estaciones de monitoreo en los cuerpos de agua superficial, correspondieron a la quebrada Tocash (cinco estaciones): tributario del cerro Chopicancha, tributario de la laguna Pascococha, tributario de la laguna Azulcocha alta y en la quebrada Tocash aguas abajo y aguas arriba del caserío de Pueblo Viejo.
En la quebrada Huanchuy se ubicaron seis estaciones, de las cuales cuatro corresponden a tributarios aguas arriba del campamento San Luis y la quinta y sexta corresponden a aguas abajo del campamento San Luis; finalmente también se muestreó una estación en la quebrada Iscupampa y una muestra de agua de consumo que se utiliza en el campamento San Luis.
La caracterización fisicoquímica de los cuerpos de agua en las quebradas Huanchuy, Tocash e Iscupampa, así como en las lagunas, arriba indicadas, reportan contenidos de pH y parámetros físico químicos, dentro del rango normal. Por su parte, los contenidos de metales totales regulados por el estándar de Calidad de Agua (ECA) no observan excedencias en ninguna de las tres microcuencas que forman parte del Proyecto San Luis (Tocash, Huanchuy e Iscupampa). Sólo se registran excedencias en los contenidos de hierro en la etapa húmeda, situación que estaría justificado por la época de lluvias (arrastre de sólidos).
RE 4.2 Ambiente Biológico
El área del proyecto presenta un relieve topográfico abrupto con fuertes pendientes que varían entre 50% y 70% en los lugares más accidentados (quebradas) que alternan con terrenos con pendientes moderadas tales como entre 20% y 30%.
El proyecto se encuentra en la ecorregión puna, en las zonas de vida; Páramo muy Húmedo - Subalpino Tropical (pmh-SaT), Páramo Húmedo - Subalpino Tropical (ph-SaT) y Estepa Espino – Monte Bajo Tropical (ee-MBT), las dos primeras cubren el área de influencia directa y la última, el área de influencia indirecta.
En el área de estudio se registró un total de 176 especies de plantas vasculares, incluidas en 48 familias. Las familias con un mayor número de especies fueron Asteraceae, Scrophulariaceae, Poaceae, Fabaceae y Lamiaceae. En la temporada seca se registró 89 especies. Este número se incrementó a 176 especies en la temporada de lluvias (50,6% más de lo registrado en la temporada seca), observándose numerosas especies de hierbas anuales en las zonas de menor altitud.
