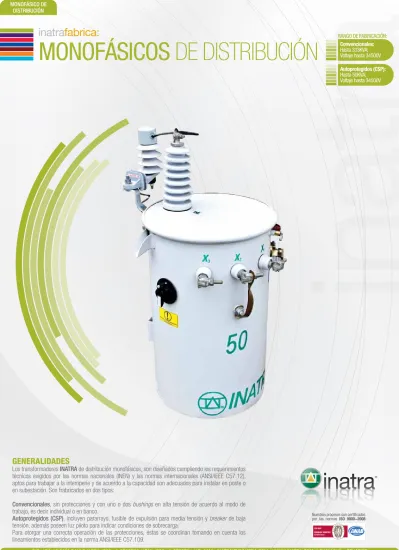

MONOFÁSICOS DE DISTRIBUCIÓN

(1)

inatra

fabrica:

GENERALIDADES

Los transformadores INATRA de distribución monofásicos, son diseñados cumpliendo los requerimientos técnicos exigidos por las normas nacionales (INEN) y las normas internacionales (ANSI/IEEE C57.12), aptos para trabajar a la intemperie y de acuerdo a la capacidad son adecuados para instalar en poste o en subestación. Son frabricados en dos tipos:

Convencionales, sin protecciones y con uno o dos bushings en alta tensión de acuerdo al modo de trabajo, es decir individual o en banco.

Autoprotegidos (CSP), incluyen pararrayo, fusible de expulsión para media tensión y breaker de baja tensión, además poseen luz piloto para indicar condiciones de sobrecarga.

Para otorgar una correcta operación de las protecciones, éstas se coordinan tomando en cuenta los lineamientos establecidos en la norma ANSI/IEEE C57.109.

MONOFÁSICOS

DE DISTRIBUCIÓN

Convencionales:

Hasta 333KVA; Voltaje hasta 34500V RANGO DE FABRICACIÓN: Autoprotegidos (CSP): Hasta 50KVA; Voltaje hasta 34500V

Nuestros procesos son certificados por las normas ISO 9000-2008 MONOFÁSICO DE

(2)

inatra

fabrica:

MONOFÁSICOS

DE DISTRIBUCIÓN

DIR.: KM. 10.5 VÍA DAULE // PBX: (593+4) 3702700 // FAX: (593+4) 3702701 // E-MAIL: [email protected] // WWW.INATRA.COM // GUAYAQUIL · ECUADOR

* SON CONVENCIONALES Convencionales: Hasta 333KVA; Voltaje hasta 34500V RANGO DE FABRICACIÓN: Autoprotegidos (CSP): Hasta 50KVA; Voltaje hasta 34500V

DESCRIPCIÓN:

Opcionales:

* Pararrayos Baja Tensión. * Válvula para muestreo de aceite. 1. Bushing de Alta Tensión 2. Válvula de sobrepresión 3. Luz Piloto

4. Breaker 5. Pararrayos

6. Platina de Puesta a Tierra 7. Conmutador

8. Soporte para Poste 9. Perno de Puesta a Tierra 10. Bushing de Baja Tensión 11. Fusible de Expulsión 12. Oreja de izaje

C

B

A

1

2

4

6

3 D

5

12 ₁₀

7

8

9

11

4

10

NOT A 1: Los da tos son sólo referencial . Para más inf

ormación comuníquese con nuestras oficinas.

La empresa se reser

va el derecho a cambios sin previo a

viso.

Para otras potencias consultar con el Departamento de

Ventas. DIMENSIONES EN MILÍMETROS KVA CONTÍNUOS A.T. 65 º C

A

B

C

D

PESO TOTAL KG ACEITE ENLITROS VOLTAJE ALTA TENSIÓN: 13200GRD Y/7620 13800GRD Y/7970 BIL: 95KV

VOLTAJE BAJA TENSIÓN: 120/240 BIL: 30KV

5 845 315 431 585

98

29 10 880 340 456 620 125 35

15 920 350 466 660 150 47

25 960 390 506 700 193 55

37,5 950 410 526 690 229

61 50 940 460 576 680 270 71

*75 1050 510 626 790 330 114

*100 1080 540 656 820 420

125 *167 1110 630 970 850 662

196 *250 1180 642 980 880 745

225 *333 1350 680 1260 1050 915

268

DIMENSIONES EN MILÍMETROS KVA CONTÍNUOS A.T. 65 º C

A

B

C

D

PESO TOTAL KG ACEITE ENLITROS VOLTAJE ALTA TENSIÓN: 22000GRD Y/12700 22860GRD Y/13200 BIL: 125KV

VOLTAJE BAJA TENSIÓN: 120/240 BIL: 30KV

5 935 309 425 675 110 35

10 900 350 466 640 130 45

15 915 370 486 655 158 50

25 940 400 516 680 220 60

37,5 968 440 556 708 240

72 50 920 470 586 660 290 80

*75 1050 546 662 790 392 116

*100 1080 566 682 820 460

135 *167 1180 670 1028 901 696

206 *250 1250 680 1038,8 933 790

240 *333 1435 720 1335 1120 970

285

(3)

inatra

fabrica:

PADMOUNTED

MONOFÁSICOS

Nuestros procesos son certificados por las normas ISO 9000-2008

Hasta 333KVA; Voltaje hasta 34500V

RANGO DE FABRICACIÓN:

GENERALIDADES

Para el sistema eléctrico de distribución subterráneo, INATRA dispone una gama de transformadores tipo

Padmounted Monofásicos. Gracias a las seguridades que estos equipos presentan, generalmente se ubican en espacios frecuentados por el público como jardines, parques, centros comerciales, etc. Son de frente muerto en alta tensión, poseen una consola para cubrir las partes energizadas y permiten un mejor uso de los espacios.

Estos equipos conjugan alta tecnología en el diseño eléctrico, como también en su construcción mecánica, observando las normas nacionales INEN e internacionales ANSI/IEEE C57.12.25. Así como todos sus componentes y accesorios son de alta confiabilidad y de marcas líderes reconocidas a nivel mundial. Los transformadores INATRAPadmounted pueden ser tipo radial para ser instalados donde el alimentador primario llega a cada transformador en forma independiente, o tipo malla, donde el alimentador primario se cierra para formar un anillo. Ambos pueden ser autoprotegidos (CSP) hasta 100 KVA.

PADMOUNTED MONOFÁSICO

(4)

inatra

fabrica:

PADMOUNTED

MONOFÁSICOS

DESCRIPCIÓN:

1. Buje Puesta a Tierra 2. Bushing Well 3. Porta-Placa 4. Válvula de Sobrepresión 5. Toma de llenado de aceite 6. Breaker

7. Oreja de Izaje 8. Bushing de Baja Tensión 9. Soporte para Bushing de Parqueo 10. Toma de Drenaje y Muestra de aceite 11. Conmutador NOT A 1: Los da tos son sólo referencial . Para más inf

La empresa se reser

viso.

Ventas.

VOLTAJE ALTA TENSIÓN: 22860GRD Y / 13200V VOLTAJE BAJA TENSIÓN: 120/240V / TIPO RADIAL DIMENSIONES EN MILÍMETROS KVA CONTÍNUOS A.T. 65 º C A B C D E PESO TOTAL KG ACEITE ENLITROS

115

132

150

186

290

320

VOLTAJE ALTA TENSIÓN: 22860GRD Y / 13200V VOLTAJE BAJA TENSIÓN: 120/240V / TIPO MALLA DIMENSIONES EN MILÍMETROS KVA CONTÍNUOS A.T. 65 º C PESO TOTAL KG ACEITE ENLITROS

138

160

186

215

325

350

B A C E D 1 2 3 4 5 6 9 10 11 7 8 7 11

(5)

inatra

fabrica:

TRIFÁSICOS

DE DISTRIBUCIÓN

Hasta 500KVA; Voltaje hasta 34500V RANGO DE FABRICACIÓN: TRIFÁSICOS DE DISTRIBUCIÓN

GENERALIDADES

Los transformadores INATRA de distribución trifásicos, con refrigeración natural en aceite (ONAN), clase de aislamiento Ao, están preparados para trabajar de manera continua y a la intemperie. Dependiendo de la capacidad, son adecuados para instalación en poste o en subestación, con o sin ruedas.

El desarrollo de la ingeniería para el diseño, así como la alta tecnología para la fabricación, nos permite personalizar las características técnicas del transformador INATRA, de acuerdo a las necesidades del cliente, observando las normas nacionales INEN y las normas internacionales ANSI/IEEE C57.12.

Adicionalmente el cliente puede escoger la conexión y ángulo de desfasamiento entre los voltajes de los bobinados según su necesidad.

(6)

inatra

fabrica:

TRIFÁSICOS

DE DISTRIBUCIÓN

DIR.: KM. 10.5 VÍA DAULE // PBX: (593+4) 3702700 // FAX: (593+4) 3702701 // E-MAIL: [email protected] // WWW.INATRA.COM // GUAYAQUIL · ECUADOR NOT

A 1:

Los da

tos son

sólo referencial

. Para más inf

La empresa se reser

viso.

Ventas. 1 2 8 3 5 3 5 4 2 7 9 A D C 11 12 6 10 4 B DIMENSIONES EN MILÍMETROS KVA CONTÍNUOS A.T. 65 º C

A

B

C

D

PESO TOTAL KG ACEITE ENLITROS

VOLTAJE ALTA TENSION:

6000V HASTA 13800V

BIL:

95KV-110KV

VOLTAJE BAJA TENSION:

208V HASTA 480V

BIL:

30KV

30 1020 740 520 740 276 65

50 960 810 560 730 325 88

75 1070 880 640 860 475 135

100 1070 900 800 860 520 160

125 1070 960 870 860 636 190

150 1070 940 940 860 642 208

200 1070 1400 1040 860 763 240

250 1070 1400 1070 860 960 270

300 1240 1450 1070 990 1160 410

400 1240 1500 1220 990 1346 450

500 1240 1800 1220 990 1530 510

A

B

C

D

PESO TOTAL KG ACEITE ENLITROS

VOLTAJE ALTA TENSION:

22000V HASTA 22860V

BIL:

150KV

VOLTAJE BAJA TENSION:

208V HASTA 480V

BIL:

30KV

30 1050 750 540 760 305 82

50 1080 850 540 790 364 97

75 1090 930 650 860 491 155

100 1090 960 780 860 565 175

125 1090 1050 870 860 660 205

150 1090 1080 870 860 711 225

200 1090 1480 950 860 800 262

250 1090 1510 1150 860 954 303

300 1260 1200 1150 990 1192 401

400 1260 1680 1180 990 1350 493

500 1260 1800 1300 990 1632 565

Hasta 500KVA; Voltaje hasta 34500V RANGO DE FABRICACIÓN:

DESCRIPCIÓN:

1. Bushing de Alta Tensión 2. Bushing de Baja Tensión 3. Conmutador 4. Visor de nivel de aceite 5. Toma de Puesta a Tierra del neutro 6. Perno de Puesta a Tierra del tanque 7. Porta-placa

8. Toma de muestra y drenaje de aceite 9. Tapón de llenado

10. Válvula de sobrepresión 11. Oreja de izaje 12. Radiadores

(7)

inatra

fabrica:

TRIFÁSICOS

DE MEDIA POTENCIA

GENERALIDADES

INATRA fabrica transformadores trifásicos de mediana potencia para industrias grandes, centros comerciales, edificios y quienes requieran mayor capacidad de energía.

El sistema de refrigeración es de tipo natural (ONAN). Su diseño mecánico y eléctrico es robusto para soportar las condiciones de trabajo a la intemperie. A solicitud del cliente se pueden atender especificaciones técnicas especiales para la instalación y protección de estos equipos, bajo el cumplimiento de las normas nacionales INEN y las normas internacionales ANSI/IEEE C57.12.

Estos transformadores cuentan con una gama de accesorios para control y protección: termómetros e indicadores de nivel de aceite con o sin contactos de alarma y disparo, relés mecánicos de sobrepresión, relés Buchholz, secadores de sílica gel, mano-vacuómetros, entre otros.

MEDIA POTENCIA

(8)

inatra

fabrica:

TRIFÁSICOS

DE MEDIA POTENCIA

DESCRIPCIÓN:

La empresa se reser

viso.

Ventas.

1. Orejas de Levante.

2. Válvula de llenado y recirculación de aceite. 3. Bushing A.T.

4. Tanque de Expansión. 5. Relé Buchholz. 6. Indicador de nivel. 7. Caja de contactos. 8. Tapón para llenado. 9. Radiadores. 10. Indicador de temperatura. 11. Refuerzo. 12. Bushing B.T. 13. Conmutador de derivaciones. 14. Placa de características. 15. Bases para ruedas. 16. Válvula de drenaje. 1 2 3 4 7 6 11 15 16 5 13 8 14 12 9 10 C B D A E B C Hasta 5000KVA; Voltaje hasta 34500V RANGO DE FABRICACIÓN:

(9)

inatra

fabrica:

PADMOUNTED

TRIFÁSICOS

GENERALIDADES

Los transformadores INATRA tipo Padmounted trifásicos son una alternativa de solución para reducir los espacios demandados por los cuartos de transformación o subestaciones. Poseen una consola con puertas individuales para baja y alta tensión, donde el compartimento de ésta, será accesible solo si el de baja tensión y sus respectivos seguros son abiertos.

El diseño de estos transformadores cumple con los requisitos de las normas nacionales INEN e internacionales ANSI/IEEE C57.12.26, además puede atender otras especificaciones técnicas especiales del cliente. Los transformadores INATRA Padmounted pueden ser tipo radial, para ser instalados donde el alimentador primario llega a cada transformador en forma independiente, o tipo malla, donde el alimentador primario se cierra para formar un anillo.

Los bushings de alta tensión son de tipo elastomérico, de accionamiento bajo carga y frente muerto. También contamos con protecciones de diversos tipos como fusibles tipo bay-o-net, limitadores de corriente, breakers de baja tensión y apartarrayos.

Otros accesorios pueden ser solicitados por el cliente como por ejemplo: seccionadores rompe-carga, termómetros con o sin contactos de alarma y disparo, mano-vacuómetros, entre otros.

PADMOUNTED TRIFÁSICO

(10)

inatra

fabrica:

PADMOUNTED

TRIFÁSICO

DESCRIPCIÓN:

1. Orejas de Levante. 2. Sobretapa de Seguridad. 3. Válvula de Sobrepresión. 4. Visor de Aceite. 5. Soporte de Sobretapa. 6. Fusible tipo Bayoneta. 7. Bushing tipo pozo A.T. 8. Puertas Abatibles.

9. Soporte para Bushing de parqueo. 10. Conmutador de derivaciones. 11. Válvula de drenaje. 12. Buje puesta a tierra. 13. Bushing B.T.

14. Válvula de llenado y recirculación. 15. Breaker de B.T. sumergido en aceite. 16. Radiadores. NOT A 1: Los da tos son sólo referencial . Para más inf

La empresa se reser

viso.

Ventas.

A

E

B

C

D

1 2 3 4 14 15 5 6 7 9 16 10 12 13 8 11

(11)

inatra

fabrica:

TRANSFORMADORES

ESPECIALES

Hasta 2000KVA; Voltaje hasta 34500V RANGO DE FABRICACIÓN: TRANSFORMADORES ESPECIALES

GENERALIDADES

Con el afán de brindar soluciones al sector eléctrico, INATRA pone a disposición transformadores bajo requerimientos especiales de operación, cumpliendo con los lineamientos establecidos en las normas nacionales INEN e internacionales ANSI/IEEE C57. Dentro de esta gama de transformadores tenemos los siguientes:

Transformador de doble voltaje en Baja Tensión:

Los transformadores INATRA de doble voltaje en baja tensión se caracterizan por tener, en cada fase, una bobina para alta tensión y dos bobinas independientes para baja tensión, dimensionadas para operar según la capacidad y grupo de conexión especificado, permitiendo repartir la carga total del transformador en dos voltajes diferentes en baja tensión. Poseen refrigeración natural en aceite (ONAN), clase de aislamiento Ao, capacitados para trabajar de manera continua y a la intemperie. Son utilizados en sistemas tipo industrial o comercial, donde los diferentes voltajes requeridos por los equipos o maquinarias haría imperativo tener dos transformadores para cumplir con los requerimientos de carga.

Transformador conmutable en Alta Tensión:

Cuando se prevé que van a existir cambios de una tensión de servicio a nivel de alta o media tensión a otra, este tipo de transformador INATRA tiene la capacidad de operar en cualquiera de los dos voltajes especificados.

La ventaja está en que no se necesitará reemplazar este transformador, ya que se caracteriza por tener una conexión especial a nivel de los devanados de alta tensión, de tal manera que, operando el dispositivo de conmutación (switch de doble voltaje) con accionamiento externo, el mismo podrá trabajar en el otro voltaje.

(12)

inatra

fabrica:

TRIFÁSICOS

ESPECIALES

DESCRIPCIÓN:

La empresa se reser

viso.

Ventas.

1. Orejas de Levante. 2. Bushing A.T. 3. Tapón para llenado. 4.Radiadores.

5. Indicador de temperatura. 6. Cambiador de derivaciones. 7. Perno de puesta a tierra para neutro. 8. Placa de características.

9. Bases para ruedas. 10. Válvula de drenaje.

11. Bushings B.T. para devanado secundario. 12. Bushings B.T. para devanado terciario. 13. Válvula de sobrepresión. Hasta 500KVA; Voltaje hasta 34500V RANGO DE FABRICACIÓN: 1 2 5 7 6 3 8 10 11 12 9 4 B C C D B A

(13)

inatra

fabrica:

SECOS

Y AUTOTRANSFORMADORES

SECO & AUTOTRANSFORMADOR

GENERALIDADES

INATRA fabrica transformadores y autotransformadores tipo secos, monofásicos y trifásicos, aptos para uso en hospitales, centros comerciales, edificios, hoteles, etc., teniendo como objetivo principal la alta tecnología, tanto para el diseño, como para la construcción, observando las normas nacionales (INEN) e internacionales (ANSI/IEEE C57 e IEC).

La refrigeración de los transformadores y autotransformadores INATRA tipo secos, se logra por circulación natural del aire o ventilación forzada. El aislamiento es tipo H, de bajas pérdidas en el núcleo y mínimo nivel de ruido.

Los autotransformadores INATRA son aquellos donde existe una bobina en común de tal manera que se produce la transferencia de energía, no solo por inducción , sino también por conducción, lo que hace que estos tipos de transformadores sean más económicos.

TRIFÁSICOS: Hasta 500KVA; Voltaje hasta 1200V MONOFÁSICOS: Hasta 167KVA; Voltaje hasta 1200V RANGO DE FABRICACIÓN:

(14)

inatra

fabrica:

SECOS

Y AUTOTRANSFORMADORES

DESCRIPCIÓN:

1. Oreja de Levante.

2. Tapa para Salida/Ingreso Conductores. 3. Chapa.

4. Puerta.

5. Rejilla de ingreso de aire. 6. Bases. 7. Deflector de Aire. NOT A 1: Los da tos son sólo referencial . Para más inf

La empresa se reser

viso.

Ventas. TRIFÁSICOS: Hasta 500KVA; Voltaje hasta 1200V MONOFÁSICOS: Hasta 167KVA; Voltaje hasta 1200V RANGO DE FABRICACIÓN: DIMENSIONES EN MILÍMETROS KVA CONTÍNUOS A.T. 65 º C

A

B

C

PESO TOTAL KG

MONOFÁSICOS SECOS

VOLTAJE ALTA TENSIÓN:

220-440-480-600

VOLTAJE BAJA TENSIÓN:

240/120-440/220-460/230

A

B

C

PESO TOTAL KG
