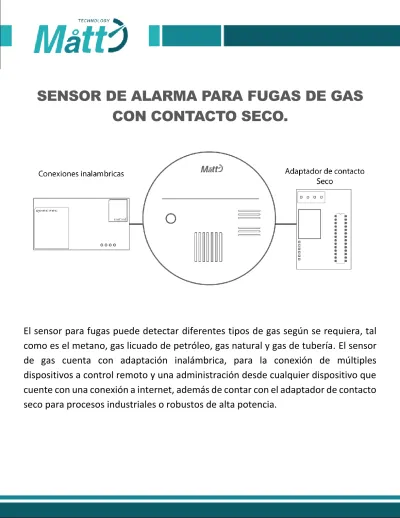

SENSOR DE ALARMA PARA FUGAS DE GAS CON CONTACTO SECO.

SENSOR DE ALARMA PARA FUGAS DE GAS CON CONTACTO SECO.

El sensor para fugas puede detectar diferentes tipos de gas según se requiera, tal

como es el metano, gas licuado de petróleo, gas natural y gas de tubería. El sensor

de gas cuenta con adaptación inalámbrica, para la conexión de múltiples

dispositivos a control remoto y una administración desde cualquier dispositivo que

cuente con una conexión a internet, además de contar con el adaptador de contacto

seco para procesos industriales o robustos de alta potencia.

Aplicaciones

• Casas

• Oficinas

• Escuelas

• Aulas

• Tiendas

• Restaurantes

• Hoteles

• Locales comerciales

• Bodegas

• Fabricas

• Naves industriales

Características

Nombre del producto Sensor de gas Temperatura de operación 0-55 ºC

Tipo de Gas Metano, LP, natural, etc. según sea el requerimiento.

Sensor de Gas Catalítico tiempo de respuesta <30s

Luz Diodo emisor de luz

Altavoz altavoz de membrana para la emisión auditiva de alarma

Alimentación 5v (adaptable a 24v mediante módulo de potencia)

Sistema de control Interruptor de contacto seco 10A 120v ~ 7A 250v MAX. / Conexión inalámbrica

MODULO INALAMBRICO BG96

El módulo BG96 da la posibilidad de conectar el sensor a internet convirtiendo el sensor de gas en un dispositivo IoT (internet de las cosas), monitorearle desde cualquier Smartphone o computadora de manera remota desde cualquier parte del mundo. Además es capaz de conectar múltiples válvulas remotas para controlar cualquier contingencia eventual que se genere en el sensor de gas.

Características

Nombre del producto Modulo inalámbrico BG96

Tipo de conexión 4G, CAT LTE M1,TTL

alimentación 5v suministrado por el sensor de gas

Luz Diodo emisor de luz

SIM Nano SIM

Sistema de control Unión por afiliación remota.

MODULO DE POTENCIA 24V CON CONTACTO SECO (v1.0)

El módulo de potencia es capaz de controlar procesos que requieren manejar potencias de hasta 10A 120v / 7A 250v, con el que será posible controlar módulos de potencia que requieran un manejo efectivo de cualquier evento que se presente en el sensor de gas.

Características

Nombre del producto Módulo de potencia con contacto seco

Tipo de conexión TTL, Interruptor con bornes conectado en modo NA.

alimentación 24VDC 1A, conexiones con cable 16-22 AWG

Luz No incluye.

Relé de alarma Voltaje máximo 120VAC 15A , Normalmente abierto, conexiones con cable 16-22 AWG

ESQUEMA DE ELEMENTOS

Descripción del sensor

Detección de gas

1. Monitoreo de gas en tiempo real y accionamiento de alarma en caso de que la concentración exceda el 5% LEL.

2. Tiempo de respuesta <= 30 segundos

3. Diferentes sensores de gas, según el requerimiento.

alarma

1. Nivel de ruido > 85dB.

2. Si el umbral de concentración establecido se excede, se activara un tono de alerta.

3. La alarma continuara sonando hasta que se restablezca el sensor de gas

Control de contacto seco

• Contacto seco Normalmente Abierto.

• Capacidad del interruptor 10A 120v; 7A 250v. Adaptación del circuito según se requiera.

• Al activarse la alarma, el sensor accionara un interruptor de contacto seco, útil para controlar un proceso o automatizar una acción al cerrar el circuito.

Ejemplo de conexión BG96

Ejemplo de conexión Modulo de potencia
