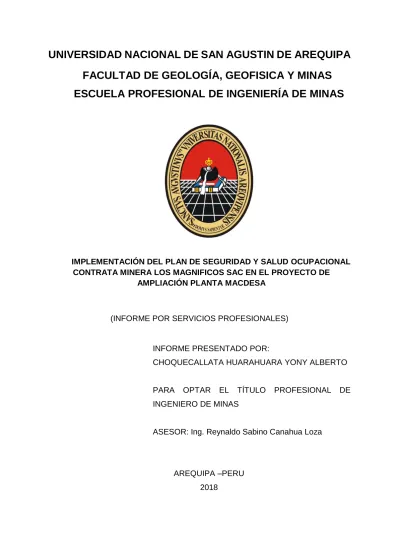

(1)UNIVERSIDAD NACIONAL DE SAN AGUSTIN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFISICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DE MINAS. IMPLEMENTACIÓN DEL PLAN DE SEGURIDAD Y SALUD OCUPACIONAL CONTRATA MINERA LOS MAGNIFICOS SAC EN EL PROYECTO DE AMPLIACIÓN PLANTA MACDESA. (INFORME POR SERVICIOS PROFESIONALES). INFORME PRESENTADO POR: CHOQUECALLATA HUARAHUARA YONY ALBERTO. PARA. OPTAR. EL. TÍTULO. PROFESIONAL. INGENIERO DE MINAS. ASESOR: Ing. Reynaldo Sabino Canahua Loza. AREQUIPA –PERU 2018. DE.

(2) UNIVERSIDAD NACIONAL DE SAN AGUSTÍN DE AREQUIPA FACULTAD DE GEOLOGÍA, GEOFÍSICA Y MINAS ESCUELA PROFESIONAL DE INGENIERÍA DEMINAS. IMPLEMENTACIÓN DEL PLAN DE SEGURIDAD Y SALUD OCUPACIONAL CONTRATA MINERA LOS MAGNIFICOS SAC EN EL PROYECTO DE AMPLIACIÓN PLANTA MACDESA. (INFORME POR SERVICIOS PROFESIONALES). INFORME PRESENTADO POR: CHOQUECALLATA HUARAHUARA YONY ALBERTO. PARA. OPTAR. EL. TÍTULO. PROFESIONAL. INGENIERO DE MINAS. JURADOS PRESIDENTE. : MSc.Manuel Figueroa Galiano. VOCAL. : MSc.Rolando Quispe Aquino. SECRETARIO. : MSc.Luciano Taco Prado. ASESOR. : Ing. Reynaldo Sabino Canahua Loza AREQUIPA-PERÚ 2018. DE.

(3) DEDICATORIA. Con mucho amor a quienes aportaron en. mi. desarrollo. profesional,. en. especial a mis padres Vicente y Demetria, a mis hermanas, a Lourdes mi esposa por haber confiado en mí en todo momento y a Yomeli, mi hija, por ser la inspiración de todos los días de mi vida. iii.

(4) AGRADECIMIENTOS. A Dios Jehová sobre todas las cosas, por protegerme en cada paso que doy y en cada logro que llena mi vida, por darme fuerzas para no rendirme ante los obstáculos en el camino y por hacer posible todos mis propósitos.. A toda mi familia y a mis padres que desde el cielo iluminaron mi camino para poder culminar mi carrera profesional.. A mi Alma Mater, Universidad Nacional de San Agustín de Arequipa, por brindarme los conocimientos necesarios para cultivarme y lograrme como un profesional al servicio de Dios y mi nación; asimismo mi eterno reconocimiento a los docentes de la Facultad de Geología, Geofísica y Minas. En especial a la Escuela Profesional de Ingeniera de Minas y cada uno de los miembros del cuerpo de docentes que, con su gran compromiso, forjaron en mí una cultura y ética profesional. A mi consejero temático y metodológico quien dirigió la producción de este trabajo el Ing. Reynaldo Canahua Loza.. A la compañía Minera Aurífera Cuatro de Enero S.A, por darme la oportunidad de trabajar y desarrollar todas mis cualidades como profesional.. iv.

(5) RESUMEN. Las operaciones de la planta MACDESA están dedicadas básicamente al beneficio de minerales y se inician con el traslado de mineral proveniente de las diferentes minas, a la par que llevan sus actividades de ejecución de ampliación de planta encargada a una contratista externa.. Por lo tanto, el informe del presente trabajo, da a conocer el plan de seguridad implementado por la contrata minera Los Magníficos S.A.C para prevenir la ocurrencia de accidentes de trabajo. Empieza con el detalle de las generalidades, como son: la ubicación, acceso, geología, clima y detalle de la mineralogía de asiento minero, así como la descripción de la ampliación de la planta actual.. En seguida se detalla las generalidades de la contratista, su base legal, objetivos, visión, misión, así como la política de seguridad y salud ocupacional de la contratista.. Luego se describe el marco teórico para la seguridad y salud ocupacional de la contratista minera para la prevención de pérdidas, sus objetivos e identificación del peligro y de los riesgos, para así poder minimizar los accidentes en planta.. Posteriormente se detalla el Plan de seguridad de la empresa MACDESA, al cual está sujeta la empresa contratista.. Finalmente se describe los resultados del Plan de seguridad y salud ocupacional de Contrata Minera Los Magníficos S.A.C., para finalmente presentar las conclusiones y recomendaciones, así como la bibliografía de dicho estudio.. PALABRAS CLAVES: Plan de Seguridad, implementación, actos sub estándar, condiciones sub estándar, IPERC.. v.

(6) ABSTRACT. The operations of the MACDESA plant are basically dedicated to the benefit of minerals and begin with the transfer of ore from the different mines, at the same time that they carry out their activities of execution of the expansion of the plant commissioned to an external contractor.. Therefore, the report of this work, discloses the safety plan implemented by the mining contract Los Magníficos S.A.C to prevent the occurrence of work accidents. It begins with the detail of the generalities, such as: the location, access, geology, climate and detail of the mineral settlement mineralogy, as well as the description of the expansion of the current plant.. Below is a description of the general contractor, its legal basis, objectives, vision, mission, as well as the occupational health and safety policy of the contractor.. Then the theoretical framework for occupational health and safety of the mining contractor is described for the prevention of losses, their objectives and identification of the danger and risks, in order to minimize plant accidents.. Subsequently, the security plan of the MACDESA Company is detailed, to which the contractor company is subject.. Finally, the results of the Occupational Health and Safety Plan of Contrata Minera Los Magníficos S.A.C. are described, to finally present the conclusions and recommendations, as well as the bibliography of said study.. KEYWORDS: Security Plan, implementation, sub-standard acts, sub-standard conditions, IPERC.. vi.

(7) INDICE DEDICATORIA…………………………………………………………………… AGRADECIMIENTOS…………………………………………………………… RESUMEN……………………………………………………………………….... iii iv v. CAPITULO I GENERALIDADES 1.1 UBICACIÓN…………………………………………………………………... 1. 1.1.1.. Coordenadas UTM:………………………………………………. 1. 1.1.2.. Coordenadas Geográficas:……………………………………... 1. 1.2 ANTECEDENTES:………………………………………………………….... 4. 1.3 CONSIDERANDOS………………………………………………………….. 4. 1.4 ASPECTOS LEGALES……………………………………………………… 5. vii.

(8) 1.4.1.. Normatividad General……………………………………………. 5. 1.4.1.1. Constitución Política del Perú………………………………... 5. 1.4.1.2. Ley 28611: Ley General del Ambiente……………………... 5. 1.4.1.3. Ley Marco para el Crecimiento de la Inversión Privada….. 6. 1.4.1.4. Ley del Consejo Nacional del Ambiente. Ley N° 26410….. 6. 1.4.1.5. Ley General de Salud. Ley N° 26842……………………….. 7. 1.4.1.6. Ley General de Aguas. Ley N° 17752………………………. 7. 1.4.2.. Normatividad del Sub-Sector Minero…………………………… 8. 1.4.2.1. D.S. N° 014-92-EM: Texto Único Ordenado (TUO) de la Ley General de Minería sobre Medio Ambiente. Título Décimo Quinto………………………………………………… 1.4.2.2. D.S. N° 016-93-EM: Reglamento Ambiental para las Actividades Minero Metalúrgicas (Diciembre 1993)………. 1.4.2.3. Ley Nº 27651: Ley de Formalización y Promoción de la Pequeña Minería y la Minería Artesanal. (24 de Enero del 2002)…………………………………………………………… 1.4.2.4. D.S. Nº 013-2002-EM: Reglamento de la Ley de Formalización y Promoción de la Pequeña Minería y la Minería Artesanal…………………………………………….. 1.4.2.5. Ley 28090 Ley que Regula el Cierre de Minas (13 de Octubre del 2003)…………………………………………….. 1.4.2.6. Ley N°28721: Ley que Regula los Pasivos Ambientales de la Actividad Minera (06 de Julio del 2004)……………. 1.4.2.7. D.S. Nº 059-2005-EM. Reglamento de Pasivos Ambientales de la Actividad Minera………………………… 1.4.2.8. Niveles Máximos Permisibles de Emisión de Efluentes Líquidos para las Actividades Minero Metalúrgicas. R. M. N° 011–96EM/VMM. (13 de Enero de 1996)………………. 1.4.2.9. Niveles Máximos Permisibles de Elementos y Compuestos presentes en Emisiones Gaseosas provenientes de las Unidades Minero-Metalúrgicas. R.M. N° 315-96-EM/VMM. Julio 1996……….. ………………….. 1.4.2.10. D.S. Nº 024-2016 EM.-Reglamento de Seguridad y Salud Ocupacional en Minería. (28 Julio 2016) y su modificatoria D.S.023-2017 EM…………………….. 1.4.2.11. Resolución Ministerial 596-2002-EM/DM: Reglamento de consulta y participación ciudadana en el procedimiento de aprobación de los estudios ambientales en el sector energía y minas. (20 de Diciembre del 2002)……………… 1.4.2.12. D.S. N° 042-2003-EM……………………………………….... 8 8. 8. 9 9 10 11. 12. 12. 13. 13 13 viii.

(9) 1.5 NORMAS AMBIENTALES COMPLEMENTARIAS……………………… 14 1.5.1.. D.S. Nº 074-2001-PCM. Estándares Nacionales de Calidad 14 Ambiental del Aire. (22 de Junio del 2001)…………………..... 1.5.2.. D.S. Nº 085-2003-PCM: Estándares Nacionales de Calidad 14 Ambiental para Ruidos. (24 de octubre del 2003)……………. 1.5.3.. Ley Nº 27314, Ley General de Residuos Sólidos. (22 de Julio 14 del 2004)…………………………………………………...……... 1.5.4.. D.S Nº 057-2004-PCM: Reglamento de la Ley General de 15 Residuos Sólidos…………………………………………………. 1.6 CLIMA…………………………………………………………………………. 16. CAPITULO II GEOLOGÍA DEL YACIMIENTO 2.1 GEOLOGÍA REGIONAL…………………………………………………….. 17 2.1.1.. Generalidades…………………………………………………….. 17. 2.1.2.-Volcánico Chocolate……………………………………….….. 18. 2.1.3.-Formación Guaneros………………………………………….. 20. 2.1.4.-Volcánico Sencca………………………………………….….. 20. 2.1.5.-Depósitos Clásticos Recientes………………………………. 21. 2.1.6.-Rocas Intrusivas………………………………..…………………. 22. 2.1.6.1.-Roca Plutónica………………..……………………………….. 22. 2.1.6.2.-Roca Hipabisal………………..……………………………….. 23. 2.2 GEOLOGIA LOCAL…………………………………………………………. 24 2.2.1.. Generalidades.……………………………………………………. 24. 2.2.2.. Estratigrafía………………………………………………………... 24. 2.2.3.. Rocas Intrusivas………..…………………………………………. 26. 2.3 GEOLOGIA ESTRUCTURAL……………………………..………………... 29. 2.3.1.. Generalidades…………………………………………………….. 29. 2.3.2.. Sistema de fallas y vetas………………………………………… 29. 2.3.3.. Diagrama de Rocas……………………………..………………... 35. ix.

(10) 2.4 GEOLOGIA ECONOMICA DEL YACIMIENTO……………………….….. 36. 2.4.1.. Generalidades…………………………………………………….. 36. 2.4.2.. Mineralogía………………………………………………………... 37. 2.4.3.. Minerales de Ganga……..……………………………………….. 37. CAPITULO III ASPECTOS MINEROS 3.1 RECURSOS NATURALES………………………………………………..... 38. 3.2 MINERIA………………………………………………………………………. 38. 3.3 MÉTODO DE EXPLOTACIÓN………..……………………………………. 39 3.3.1.. Principales Tajos De Producción Mes De Agosto……………... 40. 3.4 CICLO DE MINADO………………………………………………………..... 41. 3.4.1. Ciclo De Minado En Labores De Avance Y Exploración……… 41. 3.4.2. Ciclo de Minado en labores de Explotación……………………. 60. 3.4.2.1 Desarrollo Y Preparación De Los Tajos……………………. 61. 3.4.2.2 Procedimiento para el armado de buzón – camino en una 62 chimenea………………………………………………………. 3.4.2.3 Perforación……………………………………….……………. 66 3.4.2.4 Limpieza………………………………………………………... 68. 3.4.2.5 Sostenimiento………………………………………………….. 68. 3.4.2.6 Relleno…………………………………………………………. 69 3.5 BENEFICIO DE MINERALES………………………………………………. 70 3.6 OBTENCIÓN DE MATERIAL A TRATAR………………………………… 70 3.7 DESCRIPCIÓN DEL PROYECTO DE AMPLIACION PLANTA………… 70 3.7.1 DESCRIPCIÓN DEL PROCESO……………………………..………. 70 3.8 DESCRIPCIÓN DEL PROYECTO CANCHA DE RELAVE……………… 79 3.8.1 DISPOSICIÓN DE RESIDUOS SÓLIDOS…………………………… 79 3.8.2 DISPOSICIÓN DE RELAVES…………………………………………. 80 3.9 REQUERIMIENTOS DE AGUA…………………………………………….. 83. 3.10. REQUERIMIENTO DE ENERGÍA ELÉCTRICA……………………… 83. 3.11. REQUERIMIENTO DE PERSONAL…………………………………… 83. 3.12. CAMPAMENTO MINERO……………………………………………….. 84. x.

(11) CAPITULO IV IMPLEMENTACIÓN DEL PLAN DE SEGURIDAD Y SALUD OCUPACIONAL DE CONTRATA MINERA LOS MAGNIFICOS S.A.C. 4.1 INTRODUCCION……………………………………………………………... 85. 4.2 REQUISITOS LEGALES……………………………………………………. 86 4.3 NORMAS REFERENCIALES……………………………………………… 91 4.4 OBJETIVOS…………………………………………………………………... 93. 4.5 MISIÓN……………………………………………………….……………….. 95 4.6 VISIÓN………………………………………………………………………… 95 4.7 POLÍTICA DE SEGURIDAD, SALUD OCUPACIONAL…………………. 96 4.8 FUNCIONES Y RESPONSABILIDADES…………………………………. 96 4.8.1 RESIDENTE DE OBRA…………………………………………... 96. 4.8.2 INGENIERO DE SEGURIDAD…………………………………... 98. 4.8.3 SUPERVISORES Y CAPATACES…………………………..….. 101. 4.8.4 ADMINISTRADOR DE OBRA………………………………….... 102. 4.8.5 ALMACÉN…………………………………………………………. 103. 4.8.6 TRABAJADORES: …………………………….…………………. 105. xi.

(12) 4.9 ESTÁNDARES Y PROCEDIMIENTOS……………………………………. 105 4.10 AUDITORES………………………………………………………………... 106. 4.11 REGLAMENTO INTERNO………………………………………………... 106. 4.11.1. GENERALIDADES DEL REGLAMENTO INTERNO…………... 109. 4.11.2. OBJETIVOS DEL REGLAMENTO INTERNO………………….. 109. 4.12 VISION, MISION, VALORES DE CIA. MACDESA…………………….. 109. 4.12.1. VISION………………………………………………………………. 109. 4.12.2. MISION…………………………………………………………….... 109. 4.12.3. VALORES…………………………………………………………... 110. RECURSOS HUMANOS:…………………………………………. 112. 4.14 OBJETIVOS Y METAS……………………………………………………. 112. 4.13. 4.14.1. OBJETIVOS………………………………………………………... 4.14.2. METAS……………………………………………………………… 113. 4.15 GESTION DE LA SEGURIDAD Y SALUD OCUPACIONAL………… 4.15.1. 112 114. LIDERAZGO Y COMPROMISO………………………………….. 114. 4.15.2. ORGANIGRAMA Y DELEGACIÓN DE 117 RESPONSABILIDADES............................................................ 4.16 POLITICA DE SEGURIDAD Y SALUD OCUPACIONAL MACDESA. 117 4.17 COMITÉ DE SEGURIDAD Y SALUD OCUPACIONAL……………….. 118. 4.18 CAPACITACIÓN………………………………………………………….... 118. 4.18.1. 4.18.3. INDUCCIÓN A TRABAJADORES NUEVOS SIN 119 EXPERIENCIA…………………………………………………….. INDUCCIÓN A TRABAJADORES NUEVOS CON 120 EXPERIENCIA…………………………………………………….. CAPACITACIONES ESPECIALES……………………………… 120. 4.18.4. REENTRENAMIENTO. …………………………………………... 120. 4.19 EQUIPOS DE PROTECCIÓN PERSONAL…………………………….. 121. 4.18.2. 4.20 IDENTIFICACIÓN DE PELIGROS Y EVALUACIÓN DE RIESGOS… 121 CONTROL DE RIESGOS ALTOS Y CRÍTICOS………………. 122. 4.21 SALUD OCUPACIONAL………………………………………….………. 122. 4.20.1 4.21.1. MONITOREO POR ELEMENTOS FÍSICOS……………….….. 123. 4.21.2. MONITOREO POR ELEMENTOS QUÍMICOS…………………. 123. 4.21.3. MONITOREO POR ELEMENTOS BIOLÓGICOS Y 124 ERGONÓMICOS………………………………………………….. xii.

(13) 4.22 PERMISOS DE TRABAJO DE ALTO RIESGO (PETAR)…………….. 124. 4.23 COMUNICACIONES………………………………………………………. 125. 4.24 MANUALES DE SEGURIDAD……………………………………….…... 126. 4.24.1. MANUALES A ELABORAR POR ÁREAS………………………. 126. 4.24.2. MANUALES A ELABORAR POR EL ÁREA DE SEGURIDAD... 126. 4.25 EVALUACIÓN DE LA GESTIÓN DE SEGURIDAD…………………… 127 4.25.1. INSPECCIONES………………………………………………….... 127. 4.26 ESTÁNDARES, PROCEDIMIENTO DE TRABAJO SEGURO E INSTRUCCIONES DE TRABAJO SEGURO………………………….... 128. CAPITULO V RESULTADOS DE LA IMPLEMENTACION 5.1 OBJETIVOS……………………………………………………………….….. 133. 5.2 ACTIVIDADES…………………………………………………………….….. 135. 5.3 METODOLOGIA……………………………………………………….…….. 135 5.4 DURACION…………………………………………………………………… 135 5.5 RESPONSABLES……………………………………………………………. 135. 5.6 PROGRAMA DE CAPACITACIÓN………………………………………… 136 5.6.1. OBJETIVOS………………………………………………………... 136. 5.6.2. ALCANCE…………………………………………………………... 5.7 COMITÉ DE SEGURIDAD Y SALUD OCUPACIONAL. 136 140. 5.7.1. COMITÉ CORPORATIVO……………………………………….... 140. 5.7.2. COMITÉ DE OBRA………………………………………………... 140. 5.7.3. FUNCIONES: …………………………………………..………….. 141. 5.8 ORGANIGRAMA FUNCIONAL DE CONTRATA MINERA LOS 142 MAGNIFICOS S.A.C………………………………………………………… 5.9 INSPECCIONES……………………………………………………………... 143 5.9.1. Inspecciones formales…………………………………………….. 143. 5.9.2. Inspecciones de rutina………………………………………….…. 143. 5.9.3. Inspecciones periódicas……………………………………….….. 144. 5.9.4. Inspecciones 144 funcionales……………………………………………………….… Inspecciones Pre uso……………………………………….…….. 144. 5.9.5. 5.10 REPORTE DE ACTOS Y CONDICIONES SUB ESTÁNDAR……….. 144 5.11 INVESTIGACIÓN DE ACCIDENTES E INCIDENTES Y ACCIONES 146 CORRECTIVAS…………………………………………………………….. xiii.

(14) 5.12 POLITICA DISCIPLINARIA………………………………………………. 147 5.13 POLÍTICA DE CONTROL DE USO DE ALCOHOL Y/O DROGAS….. 149. 5.13.1. RESPONSABILIDAD……………………………………………… 149. 5.13.2. PROCEDIMIENTO………………………………………………… 149. 5.13.3. SANCIONES……………………………………………………….. 150. 5.13.4. SEÑALIZACIONES Y BARRICADAS……………………………. 5.13.5. CARTELES DE PREVENCIÓN DE ACCIDENTES……………. 151. 150. 5.14 PLANES DE EMERGENCIA……………………………………………... 151 5.14.1. NIVELES DE EMERGENCIA………………………………..…… 152. 5.14.2. CAPACIDAD DE RESPUESTA ANTE EMERGENCIAS……… 153. 5.14.3. 5.14.5. FLUJOGRAMA DE COMUNICACIONES ANTE 154 EMERGENCIAS………………………………………………….... CENTROS DE ASISTENCIA Y NUMEROS DE ATENCIÓN EN 155 CASO DE EMERGENCIA………………………………………… EVACUACION EN CASO DE EMERGENCIA POR SISMO…. 155. 5.14.6. INCENDIO………………………………………………………….. 156. 5.14.7. EMERGENCIA MÉDICA………………………………………….. 156. 5.14.4. CONCLUSIONES………………………………………………………………... 158 RECOMENDACIONES………………………………………………………….. 160 BIBLIOGRAFIA…………………………………………………………………... 162. ANEXOS…………………………………………………………………………... 164. xiv.

(15) INDICE DE TABLAS. Tabla Nº 1. Climas de la zona. 16. Tabla Nº 2 Tabla Nº 3 Tabla Nº 4 Tabla Nº 5 Tabla Nº 6 Tabla Nº 7 Tabla Nº 8 Tabla Nº 9 Tabla Nº 10 Tabla Nº 11 Tabla Nº 12 Tabla Nº 13. 35 39 40 53 55 56 75 78 84 87 91. Tabla Nº 14 Tabla Nº 15. Rumbos Promedios de Vetas, Fallas Y Diques Principales Zona Principales Tajos Calidad Del Macizo Rocoso Características De La Pala Neumática Marca IMIN Modelo P12-AT Datos Técnicos En Carros Minero U-35 Principales Insumos en la etapa de refinación Dosificación de Insumos para el área de Laboratorio Químico Personal Requerido para el Proyecto Requisitos Aplicables Listado de Normas Referenciales Objetivos e Indicadores de la Contrata Minera Los Magníficos S.A.C Datos Generales de la Empresa Lista de Personal para el año 2018. Tabla Nº 16. Lista de Responsables por cada Área. 116. Tabla Nº 17. Lista de agentes Físicos, por Área. 123. Tabla Nº 18 Tabla Nº 19. Lista de Agentes Químicos por Área Reporte de Capacitaciones a Compañía. 123 136. Tabla Nº 20. Reporte de Capacitaciones a Contrata. 137. Tabla Nº 21. Reporte de Inducción a Personal Nuevo. 137. Tabla Nº 22. Lista de Sanciones de 1°-2°-3°. 145. Tabla Nº 23. Lista de Cursos Obligatorios del personal. 150. Tabla Nº 24. Centro de Asistencias y número de Emergencias. 152. 94 95 112. xv.

(16) INDICE DE FIGURAS Figura Nº 1 Figura Nº 2 Figura Nº 3 Figura Nº 4 Figura Nº 5 Figura Nº 6 Figura Nº 7 Figura Nº 8 Figura Nº 9 Figura Nº 10 Figura Nº 11 Figura Nº 12 Figura Nº 13 Figura Nº 14 Figura Nº 15 Figura Nº 16 Figura Nº 17 Figura Nº 18. Ciclo de Minado Principales partes de una perforadora Personal Perforando – Estocada 620 Sur Pintado de malla – Estocada 620 – Esperanza Sur Taladros Perforados - Estocada 620-Esperanza Sur Características Técnicas del explosivo utilizado Partes De Una Pala Mecánica Dimensiones de un U -35 Crucero 838 Esperanza Norte-Pala neumática y U-35 Galería 026 San Antonio-Cuadros de Madera Ciclo de Minado Preparación de tajos Galería 895 Esperanza Norte-Armado de Tolva Americana Galería 026 San Antonio-Tolva Americana Puntal de seguridad Tj-617 Esperanza Sur-Colocado de Puntal de Seguridad Nro. De Acto y Condición Sub-estándar por empresa Nro. De Acto y Condición Sub-estándar por empresa.. 41 43 43 45 45 50 55 56 57 59 60 61 64 64 68 69 142 142. xvi.

(17) INDICE DE DIAGRAMAS Diagrama Nº 1 Diagrama Nº 2 Diagrama Nº 3. Diagrama de flujo del área de chancado -MACDESA Diagrama de flujo del área de molienda de la planta de beneficio MACDESA Diseño del Depósito de Relave, método línea central. 71 73 82. xvii.

(18) INDICE DE LAMINAS Lámina Nº 1 Lámina Nº 2 Lámina Nº 3 Lámina Nº 4 Lámina Nº 5 Lámina Nº 6. Malla Perforación-Roca Dura-Sección 5’x 6’. Malla Perforación-Roca Semi Dura-Sección 5’x 6’ Malla Perforación-Roca Dura-Sección 7’x 8’ Malla Perforación Chimenea Doble Compartimiento - Roca Semidura-Sección 7’x 8’ Compuerta para Tolva Perforación en Tajos con Buzamiento Mayor a 45°. 46 47 48 49 65 67. xviii.

(19) INDICE DE PLANOS Planos Nº 1 Planos Nº 2 Planos Nº 3 Planos Nº 4. Ubicación de la Cia Minera Aurífera Cuatro de Enero S.A Geología Regional Geología Local Geología Estructural. 03 19 25 31. xix.

(20)

(21) CAPITULO I GENERALIDADES 1.1.. UBICACIÓN El proyecto de Ampliación de la Planta de Beneficio MACDESA se encuentra. ubicado en el yacimiento minero cuatro horas en el distrito de Chaparra, provincia de Caravelí, departamento de Arequipa. Ver plano 1. La zona de la Mina, corresponde a la zona catastral 18-S, hoja 32-O banda L, presenta aproximadamente las siguientes coordenadas geográficas y UTM: 1.1.1. Coordenadas UTM:  Norte: 8263000.00  Este: 618500.00 1.1.2. Coordenadas Geográficas:  Latitud Sur:. 15° 42’ 00”.  Longitud Oeste: 73° 53’ 30”  Altitud. 1 600 m.s.n.m. A 1 970 m.s.n.m.. 1.

(22) El proyecto corresponde a la ampliación de la Planta de Beneficio MACDESA de 60 toneladas por día (TPD) de tratamiento de minerales a 120 TPD, utilizando para ello los procesos de Lixiviación-Adsorción Desorción- Electrodeposición, refinación y fundición para lo cual el mineral proveniente de las minas será pesado y almacenado en canchas de recepción, los que son separados de acuerdo a su procedencia.. 2.

(23) Plano Nº 1 Ubicación de la Cía. Minera Aurífera Cuatro de Enero S.A. Fuente: Compañía Minera MACDESA. 3.

(24) 1.2.. ANTECEDENTES: Minera MACDESA ha pasado por diferentes etapas como grupo de pequeños. mineros informales, se creó en el año 2001 para luego pasar a formar parte de la asociación de mineros artesanales ASPROMAR cuya asociación duro 3 años para luego crear ADEMIC comenzando la exploración de la mina en la veta cortada principal debido a la alta ley del mineral se procedía a recuperar por quimbaletes obteniendo el oro grueso y vendiendo su relave a diferentes empresas acopiadoras, viendo las posibilidades de mejora continua en capacidad de tonelaje extraído se creó la empresa MACDESA un 4 de enero del 2006, la visión de la empresa de crear su propia planta se mantenía latente para la cual el año 2008 se crea la planta Aurífera BRADA SAC. Con una capacidad de 10 TN/D con circuito convencional; para agosto del 2008 se incrementa la capacidad de procesamiento a 25TN/D, debido a la adquisición de nuevos equipos y la contratación de profesionales, en enero del 2010 la planta aumenta su capacidad de procesamiento con un proceso de circuito cerrado dejando atrás el proceso convencional de recuperación de oro con mercurio, en la actualidad recibe mineral de operaciones mina propia la cual es acarreado por volquetes de 5 y 18 TM de capacidad, el cual es procesado en tanques de cianuración, con recuperación del oro por el proceso de carbón en pulpa CIP, desorción con alcohol, electrodeposición y fundición, obteniéndose el oro en barra al 99.96% de pureza.. 1.3.. CONSIDERANDOS El proyecto de ampliación de Planta de Beneficio de Minera MACDESA.. comprenderá en el incremento de capacidad de procesamiento de minerales para lo cual se acondicionará el circuito actual al nuevo circuito el cual contemplará la instalación y modificación de las diferentes áreas de proceso tales como; el circuito de chancado, molienda, adsorción y desorción, complementándose en este punto con la electrodeposición y fundición,. contará adicionalmente con la siguiente. infraestructura: campamento, cancha de almacenamiento del mineral, Almacén, Caseta de Guardianía, Letrinas, Trinchera de Residuos Sólidos, Carretera de acceso, entre otros. Además la disposición de relaves será realizada en el Nuevo Depósito de relaves que se viene construyendo, el mismo que se encuentra ubicado colindante 4.

(25) aguas abajo del actual depósito de relaves, cuyo crecimiento se realizará por el método línea central.. 1.4.. ASPECTOS LEGALES A continuación, se enumera las Normas Legales aplicables al proyecto, con ellas. se incluye una breve descripción sobre las normas de carácter nacional y sectorial:. 1.4.1. Normatividad General 1.4.1.1. Constitución Política del Perú Promulgada en Diciembre 1993, se trata de la Norma Legal más importante y base en la normatividad nacional, en ella se contempla el aprovechamiento sostenible de los recursos naturales, el Título III de la constitución, Capítulo II se indica las acciones que debe tomar el Estado en relación al medio ambiente y los recursos naturales, las mismas que están descritas en los artículos del 66º al 69º.. 1.4.1.2. Ley 28611: Ley General del Ambiente Aprobada por el Congreso de la República el 13 Octubre 2005, señala que los principios básicos relacionados al Medio Ambiente son los siguientes: . Del Derecho y deber fundamental. . Del derecho de acceso a la información. . Del derecho a la participación en la gestión. . Del derecho de acceso a la justicia ambiental.. . Del principio de sostenibilidad.. . Del principio de prevención.. . Del principio precautorio.. . Del principio de internalización de costos. Del principio de responsabilidad ambiental. 5.

(26) . Del principio de equidad.. . Del principio de la gobernanza ambiental. 1.4.1.3. Ley Marco para el Crecimiento de la Inversión Privada, Decreto Legislativo Nº 757, Noviembre 1991. Determina que la “autoridad ambiental” competente para conocer sobre los asuntos relacionados con la aplicación de las disposiciones del Código del Medio Ambiente, son los Ministerios de los sectores correspondientes a las actividades que desarrollan las empresas, sin perjuicio de las atribuciones que correspondan a los Gobiernos Regionales y Locales. Dispone asimismo que toda prohibición de contaminar el medio ambiente contenido en el Código, debiera entenderse referida a la que exceda los niveles tolerables de contaminación establecidos para cada efluente por la autoridad sectorial competente, tomando en cuenta la degradación acumulativa.. 1.4.1.4. Ley del Consejo Nacional del Ambiente. Ley N° 26410. La máxima autoridad ambiental en el Perú, el Consejo Nacional del Ambiente – CONAM, fue creado en 1994 mediante Ley N° 26410, (publicada el 22 de Diciembre de 1994), como la entidad responsable de la planificación y aplicación de la política ambiental. El CONAM es dirigido por un Consejo Directivo de siete miembros. La política del CONAM ha sido hasta ahora la de asegurar que cada Ministerio encargado de un sector industrial que tenga actividades de producción, establezca su propia Dirección Ambiental. El propósito de esta Dirección es asegurar que las empresas que operan en el marco del sector cumplan con la reglamentación ambiental promulgada para este. El CONAM anticipa jugar un papel decisivo en promover la autorregulación 6.

(27) ambiental en cada sector productivo, al asegurarse que las normas y reglamentos sean claramente definidos aplicados por sus respectivas autoridades sectoriales.. 1.4.1.5. Ley General de Salud. Ley N° 26842. En el artículo 104 establece que: “Toda persona natural o jurídica está. impedida. de. efectuar. descargas. de. desechos. o. contaminantes en el agua, el aire, o el suelo, sin haber adoptado las precauciones de depuración que señalan las normas sanitarias y de protección del ambiente”.. 1.4.1.6. Ley General de Aguas. Ley N° 17752. La Ley General de Aguas y sus reglamentos establecen las reglas para el uso de este recurso natural, comprendiendo dentro de ellas a las actividades económicas que utilizan el agua dentro de su correspondiente proceso industrial. La Legislación de Aguas establece la prohibición de verter o emitir desechos de cualquier naturaleza en cuerpos de agua debido a la posibilidad de causar daño o de efectivamente dañar el normal desarrollo de la flora y la fauna, o de comprometer su uso para otros fines. En todo caso, tales descargas pueden ser permitidas solamente si: . Son sujetas a tratamiento previo.. . Puede acreditarse que las condiciones del cuerpo receptor permitan los procesos de depuración natural.. . Pueda probarse que su vertimiento no causará perjuicio a otros usos del agua.. Todo vertimiento debe ser aprobado por la autoridad sanitaria, a través de la Dirección General de Salud Ambiental (DIGESA MINISTERIO DE SALUD). 7.

(28) 1.4.2. Normatividad del Sub-Sector Minero 1.4.2.1. D.S. N° 014-92-EM: Texto Único Ordenado (TUO) de la Ley General de Minería sobre Medio Ambiente. Título Décimo Quinto El Titulo Quince (Artículos 219 al 226) del TUO establece el marco para la reglamentación aplicable a todas las actividades mineras y metalúrgicas, e identifica al Ministerio de Energía y Minas del Perú (MEM) como la única autoridad a cargo de aplicar a la actividad minera las disposiciones de la Ley General del Ambiente.. 1.4.2.2. D.S. N° 016-93-EM: Reglamento Ambiental para las Actividades Minero Metalúrgicas (Diciembre 1993). El presente reglamento tiene por objeto el de establecer acciones de previsión y control que deben realizarse para armonizar el desarrollo de las actividades minero metalúrgicas con la protección del medio ambiente, asimismo es su objetivo proteger el medio ambiente de los riesgos resultante de los agentes nocivos que pudiera generar la actividad minero metalúrgica, evitando sobrepasen los niveles máximos permisibles. Otro de los objetivos claramente definido de la presente norma es el de fomentar el empleo de nuevas técnicas y procesos relacionados con el mejoramiento del medio ambiente.. 1.4.2.3. Ley Nº 27651: Ley de Formalización y Promoción de la Pequeña Minería y la Minería Artesanal. (24 de Enero del 2002). Establece la presentación de la Declaración de Impacto Ambiental y el Estudio de Impacto Ambiental Semi detallado 8.

(29) (EIASd) para los Proyectos de la Categoría I y Categoría II, respectivamente en el caso de los pequeños productores mineros y mineros artesanales. 1.4.2.4. D.S. Nº 013-2002-EM: Reglamento de la Ley de Formalización y Promoción de la Pequeña Minería y la Minería Artesanal. En el artículo 38 de la presente norma se señala la condición para el inicio o reinicio de actividades de Pequeña Minería y Minería Artesanal. Para el inicio o reinicio de actividades de exploración, construcción,. extracción,. procesamiento,. transformación. y. almacenamiento o sus modificaciones y ampliaciones, los pequeños. productores. mineros. y. productores. mineros. artesanales deberán contar con la Certificación Ambiental expedida por la Dirección General de Asuntos Ambientales del Ministerio de Energía y Minas. El pequeño productor minero o el productor minero artesanal, presentará ante la Dirección General de Asuntos Ambientales, una solicitud de Certificación Ambiental, indicando en ella su propuesta de clasificación de Categoría I o II del proyecto.. 1.4.2.5. Ley 28090 Ley que Regula el Cierre de Minas (13 de Octubre del 2003) Esta. Ley. tiene. por. objeto. regular. las. obligaciones. y. procedimientos que deben cumplir los titulares de la actividad minera para la elaboración, presentación e implementación del Plan de Cierre de Minas y la constitución de las garantías ambientales correspondientes, que aseguren el cumplimiento de las inversiones que comprende, con sujeción a los principios de protección, preservación y recuperación del medio ambiente y. 9.

(30) con la finalidad de mitigar sus impactos negativos a la salud y ecosistema. Se da un plazo de seis meses a unidades mineras en operación para presentar el Plan de Cierre de Minas y para los nuevos proyectos, un plazo de un año para presentar el Plan de Cierre correspondiente. Asimismo la Ley define al Plan de Cierre de Minas como un instrumento de gestión ambiental, conformado por acciones técnicas y legales, efectuadas por titulares mineros, destinados a establecer medidas que se deben adoptar a fin de rehabilitar el área utilizada o perturbada por la actividad minera, para que ésta alcance características de ecosistema compatible con un ambiente saludable y adecuado para el desarrollo de la vida y la preservación paisajista. La norma establece que la rehabilitación se llevará a cabo mediante la ejecución de medidas que sean necesarias realizar antes, durante y después del cierre de. operaciones,. cumpliendo. con. las. normas. técnicas. establecidas que permitirán eliminar, mitigar y controlar los afectos adversos generados o que se pudieran generar por los residuos sólidos, líquidos y gaseosos producto de la actividad minera. La Autoridad Competente para aprobar, fiscalizar y controlar las acciones establecidas en el Plan de Cierre es el Ministerio de Energía y Minas.. 1.4.2.6. Ley N°28721: Ley que Regula los Pasivos Ambientales de la Actividad Minera (06 de Julio del 2004) La presente norma tiene por objetivo regular la identificación de los pasivos ambientales de la actividad minera, la responsabilidad y el financiamiento para la remediación de las áreas afectadas por éstos, destinados a su reducción y/o eliminación, con la finalidad de mitigar sus impactos negativos a la salud de la población, al ecosistema circundante y la propiedad.. 10.

(31) Para esta Ley se consideran pasivos ambientales aquellas instalaciones, efluentes, emisiones, restos o depósitos de residuos producidos por operaciones mineras, en la actualidad abandonada o inactiva y que constituyen un riesgo permanente y potencial para la salud de la población, el ecosistema circundante y la propiedad. El Ministerio de Energía y Minas a través del órgano técnico competente, será quien identifique, elabore y actualice el inventario. de. los. pasivos. ambientales. mineros,. para. posteriormente identifique a los responsables de los pasivos ambientales, considerando para ello el criterio de titularidad de las concesiones mineras y derechos de vigencia. Se establece asimismo la obligación de los titulares mineros con pasivos ambientales definidos en sus concesiones de celebrar contratos de remediación ambiental con el Ministerio de Energía y Minas a través de la DGAA. Se establece igualmente la obligación de presentación Planes de cierre de los Pasivos Ambientales, los cuales contarán con la opinión del Ministerio de Agricultura y Ministerio de Salud, en su caso. El plazo máximo de presentar un Plan de Cierre es de un año a partir de su identificación y notificación por parte de la Autoridad Competente, plazo en que el celebrará el contrato de remediación ambiental.. 1.4.2.7. D.S. Nº 059-2005-EM. Reglamento de Pasivos Ambientales de la Actividad Minera. Tiene por objeto precisar los alcances de la Ley 28271 que regula los pasivos ambientales de la actividad minera; a fin de establecer los mecanismos que aseguren la identificación de los pasivos ambientales. de. esta. actividad,. la. responsabilidad. y el. financiamiento para la remediación de las áreas impactadas por. 11.

(32) aquellos, con la finalidad de mitigar sus impactos negativos a la salud de la población, al ecosistema circundante y la propiedad.. 1.4.2.8. Niveles Máximos Permisibles de Emisión de Efluentes Líquidos para las Actividades Minero Metalúrgicas. R. M. N° 011–96EM/VMM. (13 de Enero de 1996) En la presente norma se fijan los Niveles Máximos Permisibles para efluentes Líquidos Minero Metalúrgicos. Esta resolución estableció en su Art 5, criterios de calidad de efluentes para descargas líquidas de la actividad minero metalúrgicas así como las frecuencias de muestreo y de informe. Se establecieron límites para el valor Promedio Anual de pH, Sólidos en Suspensión, metales disueltos (plomo, cobre, zinc, hierro y arsénico) y cianuro total.. 1.4.2.9. Niveles Máximos Permisibles de Elementos y Compuestos presentes en Emisiones Gaseosas provenientes de las Unidades Minero-Metalúrgicas. R.M. N° 315-96-EM/VMM. Julio 1996. Esta norma establece límites de emisión para la calidad de las descargas al aire de las actividades minero – metalúrgicas. Establece los límites de emisiones medidos en la fuente para anhídrido sulfuroso, material particulado, plomo y arsénico. Los Niveles de Calidad de Aire (Normas Ambientales para el Aire) se establecieron para los mismos componentes en zonas habitadas.. 12.

(33) 1.4.2.10. D.S. Nº 024-2016-EM.-Reglamento de Seguridad y Salud Ocupacional en Minería. (28 de Julio del 2016) y su modificatoria D.S N° 023-2017-EM. Tiene por finalidad prevenir la ocurrencia de incidentes, incidentes peligrosos, accidentes de trabajo y enfermedades ocupacionales. También tiene como fin promover una cultura de riesgos laborales en la actividad minera.. 1.4.2.11. Resolución Ministerial 596-2002-EM/DM: Reglamento de consulta y participación ciudadana en el procedimiento de aprobación de los estudios ambientales en el sector energía y minas. (20 de Diciembre del 2002) El presente reglamento norma la participación de las personas naturales, organizaciones sociales, titulares de proyectos mineros o energéticos y autoridades en el procedimiento por el cual el Ministerio de Energía y Minas desarrolla actividades de información y diálogo con la población involucrada en proyectos mineros o energéticos, así como en el procedimiento del Programa de Adecuación de Manejo Ambiental (PAMA) para pequeños mineros y mineros artesanales, Estudios de Impacto Ambiental Semidetallado y otros que se requieren para la autorización de las actividades que regula y supervisa. Para ello se convocará y ejecutará Talleres Previos a las Audiencias Públicas con la finalidad de informar y recoger los aportes y/o interrogantes de los poblados cercanos al proyecto de explotación. Referente a los contenidos del Estudio de Impacto Ambiental Semidetallado. 1.4.2.12. D.S. N° 042-2003-EM. Establecen compromiso previo como requisito para el desarrollo de actividades mineras y normas complementarias.. 13.

(34) 1.5. NORMAS AMBIENTALES COMPLEMENTARIAS 1.5.1. D.S. Nº 074-2001-PCM. Estándares Nacionales de Calidad Ambiental del Aire. (22 de Junio del 2001) Los Estándares de Calidad Ambiental del Aire, son un Instrumento de Gestión Ambiental prioritario, para prevenir y planificar el control de la contaminación del aire, sobre la base de una estrategia destinada a proteger la salud, mejorar la competitividad del país y promover el desarrollo sostenible.. 1.5.2. D.S. Nº 085-2003-PCM: Estándares Nacionales de Calidad Ambiental para Ruidos. (24 de octubre del 2003) Los estándares están establecidos para todas las actividades productivas incluyendo a todos los sectores productivos del país, y los lineamientos para no excederlos, tienen el objetivo de proteger la salud, mejorar la calidad de vida de la población y promover el desarrollo sostenible.. 1.5.3. Ley Nº 27314, Ley General de Residuos Sólidos. (22 de Julio del 2004) La presente norma tiene el objetivo de asegurar que la gestión y el manejo de los residuos sólidos sean apropiados para prevenir riesgos sanitarios, proteger y promover la calidad ambiental, la salud y el bienestar de la persona humana.. 14.

(35) 1.5.4. D.S Nº 057-2004-PCM: Reglamento de la Ley General de Residuos Sólidos. . Resolución Ministerial Nº 1082-90 AG (14 de Julio de 1990) Establece una Relación de Especies de Fauna Silvestre en situación de protección. La Convención sobre el Comercio Internacional de Especies Amenazadas de Fauna y Flora Silvestres CITES, fue suscrita por el Perú en Washington el 03 de Marzo de 1,973, donde todos los países suscriptores se comprometen a no permitir el libre comercio de especies consideradas como:. a) Especies en extinción (Apéndice I), b) Especies no necesariamente en extinción, pero que pueden derivar a esa situación si no se toman las medidas del caso (Apéndice II). c) Especies que no están en peligro de extinción, pero que se desea regular su explotación (Apéndice III).. . Decreto Supremo 034-2004-AG. Norma donde se aprueba la categorización de especies de fauna silvestre amenazadas, en función a su estado de conservación.. . LEY Nº 24047, Ley General de Amparo al Patrimonio Cultural de la Nación. (05 de Enero de 1985) Modificada por Ley Nº 24193 del 06-06-85 y la Ley Nº 25644 del 270792 reconoce como bien cultural los sitios Arqueológicos.. 15.

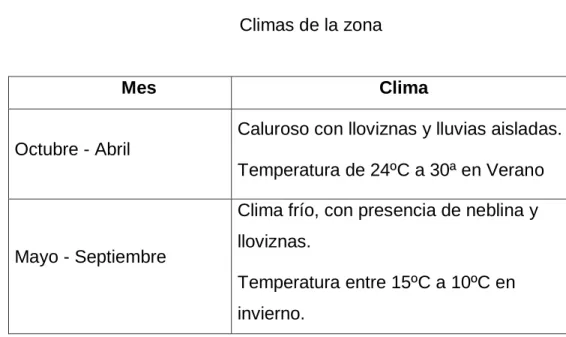

(36) 1.6. CLIMA El Perú presenta geográficamente una gran diversidad de climas. En el Valle de Chaparra poseemos dos épocas cada año:. Tabla Nº 1 Climas de la zona. Mes. Clima Caluroso con lloviznas y lluvias aisladas.. Octubre - Abril Temperatura de 24ºC a 30ª en Verano Clima frío, con presencia de neblina y Mayo - Septiembre. lloviznas. Temperatura entre 15ºC a 10ºC en invierno.. Fuente: Elaboración propia. 16.

(37) CAPITULO II GEOLOGÍA DEL YACIMIENTO. 2.1. GEOLOGÍA REGIONAL 2.1.1.. Generalidades Las unidades lito estratigráficas del área comprenden un rango cronológico amplió, las edades van desde Jurásico superior, Cretáceo superior, Paleoceno inferior, hasta el cuaternario reciente (Ver PLANO 2).. 17.

(38) 2.1.2.-Volcánico Chocolate Jenks describió una secuencia de rocas volcánicas intercaladas con sedimentos que afloran en la cantera de chocolate, situada a 20 Km. Al NW de la ciudad de Arequipa. En los cuadrángulos de Cháparra y Chala el Volcánico Chocolate descansa discordantemente sobre el grupo Tarma o las del Complejo Basal, por intemperismo adoptan un color marrón rojizo. El promedio de dirección de las capas es NE y su buzamiento no es mayor de 30° NW presenta pliegues afectados por fallamientos cuya dirección predominante es NW, el grosor aproximado es de 2800 m. Se han considerado dos miembros, el miembro Chala y el miembro Lucmilla el primero está constituido por areniscas, conglomerados y brechas andesitas, este miembro infra yace concordantemente a los Volcánicos del miembro Lucmilla el cual aflora en el puerto de Chala constituido por andesita porfiritica de color marrón, su espesor llega a 2000 m. su rumbo varia EW y N 60° E y el buzamiento es de 10° a 20° al NW.. 18.

(39) Plano Nº 2 Geología Regional. Fuente: Área De Geología-MACDESA. 19.

(40) . Edad y Correlación: De acuerdo al contenido fosilífero como. son. los. lamelibranquios,. braquiópodos. y. crinoideos se menciona una edad Liásico. Su Correlación es equivalente en edad con el grupo Oyotún del norte del Perú, el grupo Pucara del Perú Central y con las formaciones de Junerata y pelado descritas en Pachia y Palca (Wilson Y García 1962) 2.1.3.-Formación Guaneros Bellido (1963) dio el nombre de formación guaneros, para designar a unas rocas volcánicas que afloran la quebrada guaneros. En forma general, la formación guaneros descansa en discordancia erosionar sobre el volcánico chocolate. Está formado por areniscas blancas, verdes, y rojas de grano medio a grueso, intercaladas con lutitas abigarradas, limonitas y margas fosilíferas, su grosor es inferior a los 300 metros, y está afectado por numerosas fallas del tipo normal y gravitacional. Esta formación corresponde a una fase marina y por su contenido fosilífero y litología evidencia un ambiente nerítico. . Edad y correlación. Por el contenido fosilífero (trigonia eximia y Lucian magna) se ha dado una edad Caloviano a kimmeridigiano. Se correlaciona cronológicamente con la formación del mismo nombre en los cuadrángulos de Clemesi, con la formación Ataspaca de los cuadrángulos de Pachia y Palca, y con la parte inferior del grupo Yura.. 2.1.4.-Volcánico Sencca Mendivil (1965) describió con este nombre a una secuencia piro clástica que aflora en la quebrada sencca, situada al sur – este. 20.

(41) de la hoja de Maure, esta formación generalmente está constituida. por. secuencias. de. tobas. dacitico-rioliticas. ampliamente distribuidas, encontrándose expuesta en los cuadrángulos de, Jaqui, Coracora, Chala y Cháparra. El volcánico Sencca se presenta en capas horizontales y sub horizontales con una potencia de 10 a 200 metros. Superficialmente las rocas son de color rojizo a naranja, mientras que en muestra fresca varía entre el gris claro, blanco amarillento. y. rosado. habiendo. sido. clasificado. como. riodaciticas, daciticas y andesisticas. . Edad de correlación Debido a que no se ha encontrado evidencia paleontológica y teniendo en cuenta que descansa sobre la formación Pisco del mío–plioceno y sobre la formación Maure probablemente del plioceno inferior, hallándose a la vez por debajo de la formación Capillune del plioceno superior, se le da una edad de Plioceno medio.. 2.1.5.-Depósitos Clásticos Recientes Tenemos depósitos aluviales localizados en las grandes quebradas como las de Yauca, Chala, Cháparra, Lampalla y Atíco están constituidas por conglomerados alternados con capas de arcilla y arena. Los depósitos Fluviales constituyen el lecho de los actuales ríos y están formados por cantos rodados, gravas y arenas. Dentro de los depósitos de escombros tenemos los coluviales acumulados en las laderas de los cerros y que se han originado por la acción de la gravedad, así como también aquellos que han tenido lugar por efectos de los Huaycos y por ende las lluvias. Depósitos eólicos se encuentran conformados por arena localizados en los cerros de arena, pampa de Huaranguillo, 21.

(42) Alalo, Medanal, cerros los Medanos, y el cerro Andenes, estas acumulaciones se encuentran desarrolladas desde el nivel del mar hasta los 1400 m.s.n.m. en el cerro Andenes y 2000m.s.n.m. en la pampa Medanal. 2.1.6.-Rocas Intrusivas La roca intrusiva predomina en la zona de estudio actuando como roca encajonante de los afloramientos de Diques y Vetas, las mayores exposiciones de rocas intrusivas se encuentran en los cuadrángulos de Jaqui y Cháparra. Tenemos intrusivos (Mesozoicos - Cenozoicos) denominados intrusivos andinos estos comprenden rocas plutónicas y rocas Hipabisales. 2.1.6.1.-Roca Plutónica  Batolito de la costa a) Súper unidad Tiabaya Esta unidad aflora ampliamente en la región, siendo de naturaleza granodioritica, sus afloramientos se encuentran en los cerros estrella, puruja, y cruz de oro. La roca en superficie intemperizada tiene un color gris a gris claro de grano medio a grueso y está constituido por : Cuarzo,. feledespato. y. abundante. contenido. de. ferromagnesianos esencialmente horblenda en forma de prismas alargados, biotita en forma tabular y piroxenos, también la presencia de de xenolitos redondeados de grano fino con diámetro de 5 cm. a 50 cm. y la presencia de diques pegmatiticos, y diques de cuarzo, estas características son las que diferencian a la superunidad Tiabaya de otra. Edad de Emplazamiento: Está conformado por los plutones mas jóvenes del segmento Arequipa y las 22.

(43) dataciones radiométricas indican una edad de intrusión de 80 m.a. (Cobbing, 1979), perteneciente al Terciario Inferior, Cretáceo Superior – su correlación está dada por la facie Tonalitico granodioritica temprana de la súper unidad Santa Rosa del segmento Lima. 2.1.6.2.-Roca Hipabisal  Complejo Bella Unión La denominación fue dada J. Caldas 1978, al describir un enorme volumen de rocas sub-volcánicas (Hipa bísales), que en la localidad de bella unión (cuadrángulo de Acarí) intruyen a la formación Guaneros del Cretáceo Inferior. Regionalmente aflora en la parte Este y Oeste de la zona de estudio y ocupa una faja continua e intermedia del cuadrángulo de Cháparra, con un alineamiento NW-SE y se encuentra limitado por grandes lineamientos estructurales que probablemente controlaron su emplazamiento, también intruye a formaciones del Jurásico. Litológicamente. el. complejo. Bella. Unión. es. variado. predominando rocas del tipo brecha de intrusión de naturaleza andesítica y dacítica, con grandes bloques angulosos. y. sub-angulosos,. desarrollados. por. el. emplazamiento del cuerpo intrusivo, y que por erosión diferencial exhiben una morfología cavernosa, principalmente en los terrenos de fuerte pendiente, este tipo de roca a su vez se encuentra intruido por innumerables plutones y diques de andesitas porfiriticas con grandes fenocristales en matrices afaniticas intensamente piritizadas. Finalmente, el conjunto de estas rocas se encuentra cruzada por diques andesíticos o dacíticos, en muchos casos formando verdaderos enjambres. Edad de Emplazamiento. - el complejo Bella Unión, regionalmente instruye a rocas Mesozoicas volcánico 23.

(44) sedimentarías desde Jurásicas hasta Albiano y a su vez instruye al batolito de la costa (segmento Arequipa) con un rango de emplazamiento entre 120 M.A. hasta 80 M.A. (Cobbing 1979), por esta razón se asume una edad de intrusión entre fines del Albiano y comienzos del Terciario. 2.2. GEOLOGIA LOCAL 2.2.1.. Generalidades En la conformación geológica de la zona tenemos rocas ígneas e hipa bísales cuyas edades varían desde el cretáceo superior hasta el terciario más moderno, los depósitos más jóvenes (pleistoceno reciente) tenemos a material aluvial, coluvial, y eluvial distribuido a manera de relleno de la quebrada principal.. 2.2.2.. Estratigrafía La roca que predomina en la zona es la granodiorita, a la vez esta roca se encuentra instruida por cuerpos hipa bísales de textura porfiritica, diques hipa bísales andesiticos y diques graníticos (Ver Plano 2.2). . Depósitos Cuaternarios Viene hacer el conjunto de rocas inconsolidadas, compuesta de. depósitos. aluviales,. depósitos. eluviales,. depósitos. coluviales, y en menor escala eólicos. Los depósitos eluviales están representados por material rocoso producto de la erosión de la roca intrusiva, que bordean las quebradas para luego depositarse en el fondo de ellas, los fragmentos son de granodiorita y diques andesiticos sub angulosos, llegando hasta 2 m. de diámetro.. 24.

(45) Plano Nº 3 Geología Local. Fuente: Área De Geología-MACDESA. 25.

(46) Los depósitos coluviales se encuentran en los afloramientos de la roca intrusiva en pequeñas acumulaciones. Los depósitos eólicos producto de la acción del viento son observados en las falderas de los cerros como lentes de ceniza volcánica las dimensiones de estos lentes son de 1 metro de ancho por 7 a 8 metros de largo. 2.2.3.. Rocas Intrusivas Afloran en gran extensión, representada por la granodiorita, perteneciente a la super unidad Tiabaya en el batolito de la Costa del Cretáceo Superior a Terciario Inferior. El batolito de la costa se encuentra emplazado paralelamente a las márgenes activas entre la placa de Nazca y Sudamericana, y en forma alargada, siguiendo una gran zona de falla de rumbo NW – SE, que es el rumbo de la estructura regional. El Batolito de la costa está divido en tres segmentos, segmento Norte, segmento Lima, y Segmento Arequipa, cada segmento constituye un gran complejo tanto por su estructura como por su composición mineralógica. Estas rocas instruyen rocas del complejo basal y están cubiertas por formaciones terciarias, a la vez el batolito de la Costa está intruido por rocas hipa bísales de naturaleza volcánica, en forma de diques. La súper unidad Tiabaya se distingue por su composición mineralógica, estructura y textura, ya que no presenta cambios notables dentro de una super unidad, los máficos (biotita, hornblenda y piroxenos) son los factores para la diferenciación de las grandes unidades. . Roca Plutónica A. Granodiorita Esta roca intrusiva pertenece a la súper unidad Tiabaya, integrante del batolito costanero, ampliamente distribuido en la zona, su afloramiento se encuentra bien expuestos, esta roca se encuentra cortada por una gran cantidad de diques andesiticos de color gris oscuros a gris verdosos, 26.

(47) con potencias variables de 0.10 m. a 1.5 m. y dirección variable E-W a N 80º W. La granodiorita macroscópicamente presenta una textura granular fanerítica, holocristalina, de color gris claro en roca fresca y con presencia de xenolitos de microdiorita de 2 cm. a 50 cm de diámetro. Su composición macroscópica es la siguiente:. Plagioclasa ortosa cuarzo ferromagnesianos otros. 50% 10% 15% 20% 5% 100%. Por el alto contenido de feldespatos calco sódicos y bajo porcentaje de ortosa se la clasifica como una granodiorita. Este cuerpo intrusivo granodiorítico es cortado por diques de composición ácida como primera manifestación, compuesto esencialmente de Cuarzo, feldespato y plagioclasas, emplazado después de haberse formado el cuerpo intrusivo, las potencias variables de 0.50 m. a 2 m. y rumbos de N 25 W , N 30 W, (ver Plano 2.3) Edad de Emplazamiento: Según mediciones radiométricas por el método de K – Ar, realizadas por los doctores W.Pitcher y J. Cobbing asignaron una edad de más o menos de 95 m.a. que corresponde al Cretáceo superior.. . Roca Hipabisal En la zona de estudio afloran remanentes volcánicos que cortan el cuerpo intrusivo, como diques de composición andesítica y zona de brecha de intrusión de grandes dimensiones que afloran en las cumbres de los cerros.. 27.
