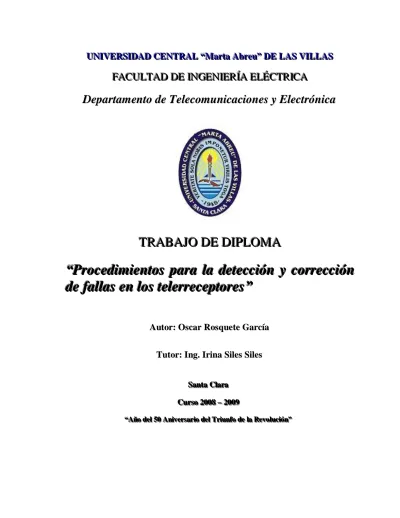

(1)U UN NIIV VE ER RSSIID DA AD DC CE EN NT TR RA AL L ““M Maarrttaa A Abbrreeuu”” D DE EL LA ASS V VIIL LL LA ASS. FFA AC CU ULLTTA AD DD DEE IIN NG GEEN NIIEER RÍÍA A EELLÉÉC CTTR RIIC CA A. Departamento de Telecomunicaciones y Electrónica. TRABAJO DE DIPLOMA. “Procedimientos para la detección y corrección de fallas en los telerreceptores” Autor: Oscar Rosquete García Tutor: Ing. Irina Siles Siles SSaannttaa C Cllaarraa C Cuurrssoo 22000088 –– 22000099 ““A Aññoo ddeell 5500 A Anniivveerrssaarriioo ddeell TTrriiuunnffoo ddee llaa R Reevvoolluucciióónn””.

(2) Hago constar que el presente trabajo de diploma fue realizado en la Universidad Central “Marta Abreu” de Las Villas como parte de la culminación de estudios de la especialidad de Ingeniería en Telecomunicaciones y Electrónica, autorizando a que el mismo sea utilizado por la Institución, para los fines que estime conveniente, tanto de forma parcial como total y que además no podrá ser presentado en eventos, ni publicados sin autorización de la Universidad.. Firma del Autor Los abajo firmantes certificamos que el presente trabajo ha sido realizado según acuerdo de la dirección de nuestro centro y el mismo cumple con los requisitos que debe tener un trabajo de esta envergadura referido a la temática señalada.. Firma del Autor. Firma del Jefe de Departamento donde se defiende el trabajo. Firma del Responsable de Información Científico-Técnica.

(3) i. PENSAMIENTO. La Universidad nos dio el conocimiento, la Vida nos dará la práctica, ambas nos harán grandes. El Rosca.

(4) ii. DEDICATORIA. Dedico este trabajo a mis padres, que siempre han tenido confianza en mí y me han brindado su apoyo en todo momento.. A toda mi familia y hermanos en la fe, pues aunque no me alcancen los brazos para abrazarlos, en mi corazón hay espacio para todos ellos. A mis compañeros de aula, pues junto a ellos encontré amigos para toda la vida..

(5) iii. AGRADECIMIENTOS. Quiero agradecer sinceramente a mis tutores, porque gracias a ellos puedo realizar este sueño. Gracias también a mis amigos, que siempre estuvieron conmigo en los buenos y malos momentos. A mis profesores de los cuales aprendí gran parte de lo que ahora sé. Y a todos aquellos que de una forma u otra han contribuido a la realización de este trabajo. Muchísimas gracias.

(6) iv. TAREA TÉCNICA. 1. Búsqueda bibliográfica y estudio de trabajos relacionados con el tema. 2. Estudio de las generalidades de los telerreceptores. 3. Análisis en función de las características de los telereceptores de sus vulnerabilidades y posibles soluciones. 4. Visita a centros de reparación como Copextel, Cimex, RadioCuba, ServiHogar en busca de información técnica y vivencias personales. 5. Edición de un video que muestre algunas características de la placa del telerreceptor Atec-Panda modelo 2168. 6. Confección de un informe.. Firma del Autor. Firma del Tutor.

(7) v. RESUMEN. Son varios los procedimientos, manuales y guías desarrollados para la localización y la corrección de fallas en los diversos tipos de telerreceptores que resultan muy útiles para los diversos trabajos ingenieriles. Producto de la gran necesidad, aplicabilidad y utilidad de los mimos, para la viabilización de prontas soluciones, así como la posibilidad de contar con un material práctico-docente que aglomere un sin número de características esenciales, funcionamiento de varios bloques funcionales, detección y corrección de fallas, alternativas prácticas, etc, sobre los telerreceptores y encaminados a consolidar los conocimientos adquiridos en las clases de Radioelectrónica es que se realiza un trabajo como el presente. En aras de mostrar a los lectores y estudiantes casos concretos, se ha escogido el telerreceptor Atec-Panda modelo 2168 ya que el mismo en Cuba se encuentra ampliamente difundido como. producto de la Revolución Energética. Con el objetivo de ser más. ilustrativo el trabajo, cuenta además con un DVD con un clip de video que ilustra en gran medida características del telerreceptor antes citado.. TABLA DE CONTENIDOS.

(8) vi PENSAMIENTO................................................................................................................. i DEDICATORIA ................................................................................................................ ii AGRADECIMIENTOS .....................................................................................................iii TAREA TÉCNICA ........................................................................................................... iv RESUMEN ........................................................................................................................ v INTRODUCCIÓN ............................................................................................................. 1 Organización del informe ............................................................................................... 3 CAPÍTULO 1.. Generalidades de los bloques que integran un TV. ................................... 4. 1.1. Fuente de Alimentación ...................................................................................... 5. 1.2. Etapa de Sintonía. ............................................................................................... 8. 1.2.1. Señales Auxiliares de un Sintonizador ......................................................... 9. 1.3. Etapa de FI........................................................................................................ 10. 1.4. Etapa de AGC. .................................................................................................. 11. 1.5. Etapa del Separador de Sincronismos. ............................................................... 12. 1.6. Jungla de Video. ............................................................................................... 13. 1.7. Etapas de Barrido. ............................................................................................. 16. 1.8. Etapa de Deflexión. ........................................................................................... 20. 1.9. El TRC. ............................................................................................................ 22. 1.10. FI de sonido y salida de Audio. ......................................................................... 23. 1.11. Microprocesador y Circuitos de Mando. ............................................................ 25. 1.12. El bus I2C. ........................................................................................................ 29. CAPÍTULO 2.. Principales fallas de los bloques funcionales de un TV. ......................... 30. 2.1. Clasificación general de las fallas que pueden ocurrir en los Telereceptores: ..... 30. 2.2. Fallas en la etapa de fuente................................................................................ 32.

(9) vii 2.3. Principales fallas de los sintonizadores. ............................................................. 36. 2.4. Fallas de la etapa de FI. ..................................................................................... 38. 2.5. Fallas en el circuito de AGC. ........................................................................... 39. 2.6. Fallas en la jungla de video. .............................................................................. 40. 2.7. Fallas en la etapa de Salida Horizontal. ............................................................. 42. 2.8. Fallas de la etapa Vertical. ................................................................................ 44. 2.9. Fallas en el Yugo. ............................................................................................. 45. 2.10. Fallas del TRC y sus componentes asociados. ................................................... 46. 2.11. Fallas en las Etapas de FI de Sonido y Salida de Audio. .................................... 51. 2.12. Microprocesador y Circuitos de Mando. ............................................................ 52. 2.13. Fallas en el FLY-BACK. ................................................................................... 53. CAPÍTULO 3.. Características, fallas más comunes y posibles soluciones del. telereceptor Atec-Panda. ................................................................................................... 56 3.4. Existe la exploración e imagen pero no hay sonido............. ¡Error! Marcador no. definido. 3.5. El Micro no se encuentra operando. .................................................................. 61. 3.6. No se pueden guardar los canales. ..................................................................... 62. CONCLUSIONES Y RECOMENDACIONES ................................................................ 64 Conclusiones ................................................................................................................ 64 Recomendaciones ......................................................................................................... 64 REFERENCIAS BIBLIOGRÁFICAS .............................................................................. 65 ANEXOS ......................................................................................................................... 66 Anexo I. Recopilación de fallas reflejadas en la pantalla del receptor de TVC:......... 66. Anexo II. Plano de TV ATEC-PANDA..................................................................... 70.

(10) INTRODUCCIÓN. 1. INTRODUCCIÓN. La prehistoria de la televisión se extiende, aproximadamente, desde finales del siglo XIX hasta 1935. Al principio aparecieron dos modelos: la televisión mecánica ideada por John Baird y la electrónica creada por el investigador ruso-norteamericano Vladimir Zworykyn. Aunque fue la mecánica la primera en comenzar sus emisiones, la electrónica se impuso al poco tiempo debido, fundamentalmente, a su superioridad técnica. Superada la etapa de su nacimiento y consolidación, llegó la época del color y, tras ella, la internacionalización del medio y de sus contenidos, lo que impulsó el lanzamiento de los primeros satélites de comunicación y de otras tecnologías como la distribución por cable.. Tras innumerables modificaciones se logró establecer tres estándares de televisión fundamentales NTSC, PAL y SECAM[1] .Este trabajo se enfoca en la norma NTSC debido a que es la norma establecida en nuestro país, la cual tiene las siguientes particularidades: Frecuencia de línea de 60 Hz Frecuencia de campo 30 cuadros por segundo Número de líneas por cuadro 525 Ancho de banda 6Mhz. Existe una gran variedad de estándares y procedimientos que permiten la detección y corrección de fallas electrónicas. El hecho de establecer un procedimiento a la hora de solucionar un problema electrónico lleva a la necesidad de estar familiarizados con el principio funcionamiento del equipo. Llegar a determinar en cuál de los bloques funcionales puede radicar el desperfecto para el posterior diagnóstico de las causas que lo pudieron originar, es solo una parte de la solución, que no solo se concreta con sustituir los componentes que aparentemente están dañados, sino poder llegar a restablecer el correcto funcionamiento del equipo..

(11) INTRODUCCIÓN. 2. Teniendo en cuenta las características del presente trabajo, el cual surge como producto de la carencia de un material práctico-docente que instruya, de alternativas prácticas, mitigue dudas y consolide los conocimientos adquiridos en las clases de Radioelectrónica II debido a la no existencia de la técnica, materiales y componentes en los laboratorios de Radioelectrónica para poder adquirir la experiencia práctica necesaria a la hora de detectar las fallas en un receptor de televisión, así como obtener las habilidades con las herramientas de trabajo. Este trabajo será el primer paso dado en esa dirección, para lo cual se plantea la siguiente interrogante científica: ¿Cómo puede implementarse un documento guía que combine el funcionamiento, detección y corrección de fallas en receptores de TV modernos en aras de solventar las necesidades de los estudiantes? Para dar cumplimiento a esta interrogante se han trazado los siguientes objetivos:. Objetivos Generales: Adquirir. conocimientos teórico-práctico básicos en la reparación de un telereceptor,. mediante la creación de una guía que vincule funcionamiento, fallas y posibles soluciones con fines metodológicos e ingenieriles.. Objetivos Específicos: 1. Realizar una búsqueda bibliográfica para la caracterización del funcionamiento e interrelación de los bloques que conforman el telereceptor.. 2. Analizar las principales fallas y vulnerabilidades que han presentado receptores de TV durante el período de explotación en nuestras condiciones climáticas 3. Crear una guía para la detección y reparación de fallas en los receptores de TV..

(12) INTRODUCCIÓN. 3. 4. Realizar un estudio para las peculiaridades del modelo ATEC-PANDA Organización del informe Este informe consta de tres capítulos. El capítulo uno proporciona las herramientas teóricas necesarias para la comprensión del funcionamiento de un telereceptor. El capítulo dos hace un enfoque de las diferentes fallas y sus posibles vías de solución. El capítulo tres muestra un análisis práctico para el particular Atec-Panda en función del los algoritmos descritos en el capítulo dos..

(13) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 4. CAPÍTULO 1. Generalidades de los bloques que integran un TV.. En este primer capítulo se abordarán todos los conceptos teóricos referidos a los elementos objeto de análisis de esta tesis. Con este fin, se realizará un breve bosquejo sobre el origen y desarrollo de los telereceptores. De igual modo, se analizarán todos los aspectos necesarios sobre el funcionamiento, localización y particularidades de cada bloque funcional que conforma un receptor de TV de manera que viabilice la comprensión de los mismos. Generalidades de los bloques funcionales de un TV a color Con objetivo de ganar claridad en lo referente al funcionamiento de un telereceptor en este capítulo se pretende hacer un bosquejo y un análisis por separado a cada parte o bloque funcional del mismo. Es de destacar, que a algunos de estos bloques no es posible tener acceso pues se encuentran inmersos dentro de otros, (tal es el caso del canal de FI que se encuentra dividido entre el Sintonizador y la Jungla de video) lo cual en ocasiones casos resulta engorroso para su pronta localización en la placa. La figura 1.1.1 que a continuación se muestra ilustra de manera general estos bloques, los cuales en sub-epígrafes posteriores se analizaran a cabalidad..

(14) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 5. Fig. 1 Bloques funcionales de un telereceptor 1.1. Fuente de Alimentación. Su función es energizar el TV para un adecuado funcionamiento. Este bloque resulta de fácil localización debido que está enmarcado por una línea gruesa que se encuentra pintada en el impreso y que delimita las zonas (Caliente y Frío) que no es más que donde existen los voltajes que resultan peligrosos para la vida. Otro detalle que permite identificar este bloque, es la existencia de un filtro de gran tamaño, capacidad y de entre 350 - 400V, un puente de diodos que se encuentra alimentado por la línea de AC, así como un número de resistencias de alta potencia, fusibles y algunos Chokes. Es preciso destacar que en todo telereceptor deben de existir una serie de voltajes típicos que de una forma u otra se van a generar para el correcto funcionamiento del resto de las partes del TV y su conocimiento ayudará a encontrar las particularidades del bloque de fuente y alguno de los problemas que se puedan presentar por la falta de alguno de ellos. Estos valores de voltajes típicos han de ser: Para los circuitos del microprocesador y el sensor del remoto 5V permanentes. Para las bobinas de deflexión y el fly-Back un valor de voltaje conocido como B+, el cual generalmente oscila entre los 92-135 V.

(15) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 6. Para diversos circuitos (FI, jungla Y/C y separador de Sincronía) de 9V y 12V. Para el Sintonizador aproximadamente 33V. En aras de aglutinar las diversas fuentes de alimentación en función de sus características estas han sido organizadas en dos variantes: 1. Regulada Simple: No es más que un puente de diodos con los que se obtienen alrededor de 170V, un condensador electrolítico de alta capacidad y un bloque regulador serie conocido como STR (del inglés, Serial Transistor Regulator) y que permite tener un voltaje regulado B+. Este integrado se encuentra siempre montado sobre un gran disipador debido a los niveles de potencia que maneja, producto de las caídas de voltaje que asimila (del orden de 40 a 50V) y corrientes de hasta 2A. Cabe resaltar que este tipo de fuente es muy sensible a las variaciones de la línea de AC por lo que tienden a fallar con frecuencia.. 2. Conmutada: Es la más usada en los actuales telereceptores (Ver figura 1.1.2) debido a su eficiencia, y en cuanto a la regulación y robustez a las variaciones de la línea de AC, además de su reducido tamaño [2]. En los telereceptores se pueden encontrar dos tipos principales de estas:. PAM: (del inglés, Pulse Amplitude Modulation) que funciona controlando la amplitud de los pulsos a la salida del transformador de ferrita mediante un enrollado de control. PWM (del inglés, Pulse Width Modulation) que funciona controlando el ancho del pulso que excita al conmutador..

(16) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 7. Figura 1.1.1 Fuente conmutada del Atec-Panda.. El principio de funcionamiento[3] de una fuente conmutada independientemente del tipo es siempre el mismo, la única diferencia es en cuanto al mecanismo de control de la regulación de los voltajes de salida y que algunas no son auto volt (es decir, que no pueden trabajar con diferentes voltajes de la línea AC). Un puente de diodos rectifica la línea de AC, un filtro electrolítico le elimina el rizado y este voltaje DC del orden de los 170V alimenta el enrollado primario de un transformador de ferrita, el cual está a su vez conectado a un elemento conmutador, dígase un BJT ó un MOSFET de potencia, el cual está excitado por un oscilador fijo de alta frecuencia (casi siempre es un circuito integrado) que muestrea a través de un dispositivo opto electrónico el voltaje a la salida del transformador de ferrita y a su vez brinda el aislamiento necesario entre el secundario y el primario del transformador, así como evita que cualquier ruido en la línea AC pueda perjudicar a los circuitos del TV. Desde el punto de vista del mecanismo[4] utilizado para establecer el control de la regulación las fuentes se clasifican en: 1. Con realimentación: Encontramos a dos tipos de fuentes. Unas (las más antiguas, ya en desuso) son aquellas fuentes que sincronizan su frecuencia de trabajo con la del oscilador horizontal, tomando algún tipo de referencia del funcionamiento del FlyBack. Esta puede ser a través de un lazo en el mismo, ó por medio de un opto acoplador que monitorea el funcionamiento del mismo. Las otras (actuales),.

(17) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 8. sencillamente conectan apropiadamente el opto acoplador, en la salida de +B (Tensión generalmente de entre + 92 y +135 Volts.), haciéndolo trabajar en forma lineal, tomando una referencia de esta tensión para controlar los circuitos de regulación. Y por último, dentro de este mismo grupo podemos encontrar a las que utilizan el opto-acoplador, como activador de la misma fuente y su regulación se realiza a través de uno de los bobinados del transformador (también llamado Chopper), que se encarga de indicarle al circuito primario de la fuente, qué tan exigida se encuentra la salida, para proceder a su ajuste. 2. Sin Realimentación: Son aquellas que pueden ser independientes de la carga, que regulan a través de la información que le provee un arrollamiento adicional que se encuentra en el transformador de línea. Igual a la última de las que se vio en el párrafo anterior, pero éstas, sin opto acoplador. Suelen ser más sencillas de reparar, ya que se pueden aislar del consumo del TV y reemplazar éste, por una lámpara de unos 75 W, para de esta forma, asegurar que no se tengan posibles sobreconsumos en el resto del circuito y se piense en un malfuncionamiento de la fuente. Es decir lo que se acostumbra a hacer, es a colocar esa "carga" para verificar sólo la fuente. 3. Combinadas: Son aquellas que utiliza el Fly-back como transformador de línea pretendiendo abreviar las cosas desde el punto de vista económico.. 1.2. Etapa de Sintonía.. El sintonizador en el TV, es precisamente, la etapa que está encargada de recibir la señal proveniente de la antena, amplificarla, mezclarla con el oscilador local para obtener la frecuencia del canal seleccionado montado sobre una frecuencia preestablecida (frecuencia intermedia ó FI). Este se identifica fácilmente, pues tiene la característica de estar protegido o blindado por una carcasa de metal de la cual sale el conector para la antena. El primer elemento circuital que aparece en todo sintonizador[5], no es más que un amplificador, el cual toma la señal débil que es recibida en la antena y la ajusta a un nivel adecuado para su posterior tratamiento mediante un lazo de realimentación que se conoce por las siglas AGC (del inglés, Automatic Gain Control) que mantiene un nivel de señal en.

(18) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 9. dependencia de los niveles de potencia de señal recibida por la antena. Una vez fijado el nivel de potencia adecuado, la señal pasa por una serie de amplificadores y filtros que se sintonizan a una frecuencia tal que atenúan las componentes de frecuencias de los canales adyacentes, luego se heterodina con la frecuencia generada por el oscilador local (el cual varía su frecuencia en función del canal que se quiere sintonizar) para obtener la FI de 45MHz. 1.2.1 Señales Auxiliares de un Sintonizador En un sintonizador existen un grupo de señales auxiliares mediante las cuales se gobierna al sintonizador[6], el conocer algunas de las características de las mismas posibilitará un mejor entendimiento del funcionamiento del mismo. (Ver figura 1.2.1.1) 1. VT: Es un valor comprendido entre unos cuantos volts hasta cerca de 30V y es el encargado de polarizar a los diodos varactores para la sintonía de un canal específico. 2. Niveles selectores: Sirven para conmutar entre los cuatro grupos de bandas en que se encuentran los canales de TV. VHF-L canales del 2-6 VHF-H canales del 7-13 UHF canales del 14-69 CATV canales por cable 3. Señales Data y Clock: Son las señales provenientes del microprocesador principal y que identifican al bus I²C, mediante las cuales se controla a un microprocesador que se encuentra dentro del sintonizador el cual es el que genera el voltaje VT. Estas dos señales constituyen el núcleo principal de la sintonía digital. 4. AFC (del inglés, Automatic Frecuency Control): De esta señal se va a hablar más adelante..

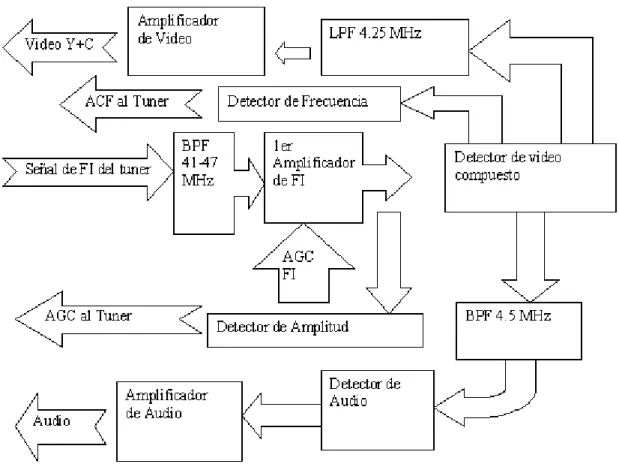

(19) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 10. Figure 1.2.1.1 Señales de un sintonizador.. 1.3. Etapa de FI. Al salir la señal de FI del sintonizador todavía presenta vestigios de los canales adyacentes que constituyen una señal interferente para el canal seleccionado, por lo que en este bloque se va a bajar la frecuencia sobre la cual fue montada en el sintonizador para poder separar el audio del video. Este bloque en los receptores modernos se encuentra dentro del bloque conocido como Jungla de video. Determinar que esta etapa está dañada resulta engañoso en algunos casos puesto que algunos de sus fallos se confunden con los de otra etapa .En esta figura 1.3.1 se muestra la estructura del canal de FI Dentro de esta etapa se puede encolumnar los siguientes sub.-bloques: Amplificadores de Frecuencia Intermedia, Circuitos detectores de sobrecarga, Demodulador sincrónico, AFT o AFC, Inversor de ruido y Amplificador de video. El canal de FI toma la señal que le entrega el sintonizador a través de lo que se denomina filtro SAW[3]. Que actúa como un prefiltrado para que sólo llegue al primer amplificador de FI una componente en frecuencias, bastante estrecha y en la frecuencia apropiada, para de esta forma simplificar constructivamente los amplificadores, en calidad y en cantidad..

(20) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 11. Figura 1.3.1 Canal de FI.. 1.4. Etapa de AGC.. La función de esta etapa dentro de un TV, es equilibrar las amplitudes a la salida del amplificador de video del canal de FI, para su posterior tratamiento en los circuitos de Audio, Luminancia y Croma. Es decir , este circuito "mide" constantemente la amplitud de la señal de video compuesto recuperada, y "le informa" de dichas mediciones al sintonizador y al primer amplificador de FI, para, llegado el caso , estos deban aumentar su rendimiento ante señales débiles o deban disminuirlo debido a que la componente de video recuperada está sobrepasando los límites de funcionamiento normal .O sea que , si este circuito no existiera , se tendría que en un TV que recibe transmisiones de varios canales , sean por aire o por cable , todos se verían distinto , algunos con mucha lluvia , otros normalmente y cuando las transmisiones son locales, la fuerza de la señal , saturaría de tal manera que sería imposible ver. Es común pensar que esto es sólo aplicable a los canales de aire, ya que, la compañía de cable debería enviar todas las señales con la misma amplitud. Esto en la práctica es muy difícil de lograr debido a que un cable coaxial, como los.

(21) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 12. utilizados para la distribución domiciliaria, no posee la misma atenuación a 100Mhz. que a 300 Mhz. Tampoco los amplificadores de línea poseen una curva de ecualización perfecta como para compensar estas deficiencias naturales de los coaxiales. Por estas razones el circuito de AGC es imperiosamente necesario en un TV.. En todos los TV modernos, el AGC, es una etapa más dentro del circuito integrado llamado Jungla o Jungle[7]. Posee un control para ajustar el nivel de acción de este circuito y algunos pocos capacitores asociados, ya sea en los alrededores del CI como en su conexión con el sintonizador. (La conexión con la primera FI se realiza internamente en el CI). 1.5. Etapa del Separador de Sincronismos.. Se conoce al Separador de Sincronismos como la etapa del TV que se encarga de extraer, desde la señal compuesta de video, los impulsos necesarios para enclavar la imagen en la pantalla. Tanto el Oscilador de Vertical, como el de Horizontal, son libres, o sea que, funcionan a una frecuencia muy cercana a la del transmisor, y necesitan de una información enviada por éste último para que la imagen no " flote " en la pantalla de un lado a otro. En la mayoría de los casos en que existe una pérdida de sincronización en la imagen[8], se piensa en este sector, pero la práctica demuestra que la falta de sincronización se debe a cualquier otra cosa, menos a una falla en esta sección. Es muy raro que falle esta etapa. Desde aquí se toma una muestra del sincronismo de la señal que estamos recibiendo y se envía una información de ella a:  El Detector de Coincidencia. Este es el circuito que le informa al microprocesador que el canal se ha encontrado. Cuando esto falla, se presenta que la sintonía varía de un lado a otro del canal sin encontrarlo. cualquier observador ve que pasa, pero el micro no.  Luego pasa al circuito del AFC o AFT (del inglés, Automatic Fine Tuning) el que se encuentra interconectado con el Demodulador Sincrónico. Aquí se detecta el mejor punto de la sintonía, que no quede desplazada, sino en el punto de máxima.

(22) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 13. amplitud de los sincronismos, que, por lógica será, el de máxima amplitud de video compuesto recuperado. Ambos circuitos informarán al microprocesador que la amplitud es la máxima, que ahí está bien. Además, en el caso del horizontal, tenemos que el Fly-back en su funcionamiento, le envía una realimentación al circuito del detector de fase horizontal el cual, a veces, está compuesto de dos secciones, con algunos capacitores cerámicos en sus alrededores que, cuando fallan, se pierde la sincronización horizontal. Una vez separados los sincronismos, el Vertical por integración y el Horizontal por diferenciación se obtienen los indicadores que en el caso del vertical se lo llama Trigger[9]. En el horizontal, se lo hace atravesar primero por uno de los detectores de fase que será el encargado del centrado horizontal de la imagen. Recién después va a enclavar el Oscilador Horizontal. El oscilador en mención puede ser controlada su frecuencia de trabajo, por un potenciómetro al que tiene acceso el usuario. 1.6. Jungla de Video.. Este es uno de los bloques más importantes dentro de un telereceptor, ya que en este circuito integrado se encuentran incluidos gran cantidad de sub-circuitos y señales producto del gran avance en las técnicas de integración[10]. Esta característica hace que se encarezca el costo de la pieza. Este bloque es de muy fácil localización puesto que vasta con reconocer algunas líneas de conexión tales como las señales R, G, B (que alimentan a los Driver de color en el Chispero), Hout (hacia la base del Driver Horizontal) ó Vout (hacia el amplificador Vertical). De este bloque se hará énfasis en su función principal que es el tratamiento de las señales de luminancia y crominancia. Proceso de Luminancia Es precisamente en la señal de luminancia donde se encuentra el contenido de brillo y contraste de la imagen. En la figura 1.6.1 que a continuación se muestra, se puede ver como se lleva a cabo este proceso.

(23) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 14. Figura 1.6.1 Proceso de la Señal de luminancia. Producto de las condiciones climáticas, la señal de luminancia se ve afectada por diversas causas, una de ellas son las descargas eléctricas. Dichas descargas introducen picos en la señal, y estos a su vez se traducirán como un aumento de la brillantez de la imagen, lo cual constituye un efecto luminoso desagradable para la vista. Prevenir este efecto, es la tarea del circuito de fijación, el cual usa los pulsos de sincronía horizontal como referencia para fijar un valor constante de luminancia, luego el circuito Dark & White Clip que no es más que un limitador de los niveles de Blanco y Negro no permite que producto del ruido externo estos niveles superen los establecidos. El brillo se controla modificando la amplitud de los pulsos de sincronía Horizontal para que de esta forma el AGC interprete la existencia de una señal débil o fuerte y trate de corregir el error, que a su vez se interpreta como un ajuste de brillo. El contraste por otra parte se regula con un pequeño filtrado que incrementa o disminuye las componentes de alta frecuencia de la señal haciendo que los bordes y las transiciones claro-oscuro sean más o menos definidas. Proceso de Crominancia: En la Figura 1.6.2 se muestra el proceso para la separación de las señales de luminancia y crominancia..

(24) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 15. Figura 1.6.2 Separación de las señales de Luminancia y Crominancia. Una vez recuperada la señal de color, (ver figura 1.6.3) esta pasa a través de un circuito conocido como ACC (del inglés, Automatic Color Control). Este circuito es una especie de AGC pero exclusivamente para la señal de color y la salida de este va a tres bloques diferentes. El primero de estos bloques es el croma killer ó cancelador de color, donde un detector monitorea la presencia de la señal de color y en caso de no existir, envía un pulso hacia el bloque de color que abre un switch interno que impide el paso de la señal de ACC hacia los circuitos posteriores para evitar interferencia con la señal de luminancia. Si dicha información tiene información de color el cancelador no opera y la señal de ACC atraviesa sin problemas el bloque de color para dirigirse hacia el demodulador de color. A su vez, la salida del ACC llega a un Bloque APC (del inglés, Automatic Phase Control) donde se recupera la ráfaga de color y se sincroniza con la oscilación del cristal local el cual esta conectado a su vez al demodulador y al cancelador de color. En el bloque demodulador es donde se recupera la señal de color correspondiente a los tres vectores de color (RGB), los que una vez filtrados por un LPF alimentan al circuito matriz donde se mezclan con la señal de luminancia para después excitar a los driver de color en el chispero..

(25) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 16. Hacia el TRC Figura 1.4.3 Procesos de las señales de Crominancia y Luminancia.. 1.7. Etapas de Barrido.. Las etapas de barrido comprenden un cúmulo de circuitos muy importantes dentro de un TV, los cuales deben de operar en un total sincronismo debido a que son los encargados de mostrar correctamente la imagen en el TRC o tubo de rayos catódicos. Por lo que para su mejor comprensión las estudiaremos por separado. Horizontal: Esta es una etapa (Ver figura 1.7.1) que tiene dos funciones principales: permitir la exploración horizontal de la pantalla y posibilitar que funcione el Fly-Back para generar el alto voltaje necesario para que se pueda crear los haces de electrones del TRC. .Esta etapa es de fácil identificación, aunque se encuentra distribuida, una forma fácil de orientación sería localizar primeramente al Fly-Back, Este, es un transformador de ferrita grande que tiene un cable conectado directamente a un costado de la pantalla a través de una ventosa de goma y con el que se deben de tener cuidados extremos, pues aunque el TV se encuentre.

(26) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 17. desconectado de la línea, en él se acumulan cargas que rondan las decenas de miles de Volts que pueden ser peligrosos. El transistor que se encuentra directamente conectado al Fly-Back es el de salida horizontal, este es un transistor de alta potencia por lo que esta anclado a un gran disipador de calor y por la base del mismo se llega a un transformador pequeño que está conectado también a su vez a otro transistor, el cual se excita directamente desde la croma por el pin H out. Estos dos últimos son conocidos como el driver del salida horizontal y el transformador del Driver que no son más que un conjunto amplificador con acople por transformador. Otra de las partes que conforman a esta etapa es una bobina que está en el cuello del TRC y que forma parte del Yugo (se le denomina al conjunto de dos bobinas para la exploración horizontal y vertical).. Figura 1.5.1 Etapa de barrido horizontal..  Separador de Sincronismos: Es el encargado de tomar de la señal de luminancia el pulso de sincronía Horizontal.(ver sub-epígrafe referido al separador de sincronismos)  AFC: Tiene que velar que los pulsos de sincronía horizontal estén dentro de los parámetros establecidos respecto a forma y frecuencia y ante el caso de que se seleccione un canal sin señal, bloquear la señal de entrada para que no moleste el ruido de interferencia..

(27) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 18.  Oscilador Horizontal: Es un oscilador interno sintonizado a la frecuencia de 15, 750KHz para lograr establecer el amarre de frecuencia con la señal de sincronismo horizontal incluida dentro de la señal de televisión.  Protección Horizontal: No son más que un conjunto de circuitos que ante cualquier anomalía dentro del circuito de exploración horizontal desconectan al equipo del modo activo y lo ponen en stand by. Un ejemplo de esto lo constituye el Hkiller ó cancelador de de barrido horizontal que ante una anomalía (corrimiento de frecuencia) elimina el barrido horizontal, lo que conlleva a que no funcione el flyback y con ello se para el funcionamiento del TV.  Excitador, Diver horizontal y Transformador: Son los encargados de aumentar escalonadamente la potencia a la señal de barrido horizontal para que esta a su vez pueda excitar a través de un transformador al transistor de salida horizontal ya que este tiene que manejar niveles de potencia considerables debido a la carga que tiene acoplada (yugo y Fly-Back).  Transistor de salida horizontal: Constituye una de las piezas que más se dañan en los TV modernos debido al estricto régimen de trabajo en conmutación que están sometidos (frecuencia relativamente alta, 15750 Hz y VCE entre 90-140 V).  El yugo: Constituido por dos bobinas correctamente enrolladas de forma tal que sus campos magnéticos puedan desplazar los haces del TRC de forma horizontal y vertical. De este se abordara más adelante.  Fly-Back: Este es un transformador de núcleo de ferrita que aprovecha la frecuencia de oscilación horizontal[11] y al transistor de salida horizontal como conmutador para generar el alto voltaje necesario para el funcionamiento del TRC así como otros voltajes auxiliares. Este transformador resulta una de las partes dentro del TV con la que más cuidado se debe de tratar pues puede generar potenciales de hasta 30KV que pueden resultar letales para las vidas humanas. Esta etapa del TV, que si bien no presenta demasiadas complicaciones a la hora de una reparación, es considerada, una de las partes que nunca se desea que sea la responsable del desperfecto. Muchas veces sucede, que ante alguna dificultad, lo primero que se dice: "es el Fly-Back " o "es el micro “, cuando la realidad demuestra, luego de serenarse, que la falla provenía de otro sector..

(28) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 19. Pero el Fly-back, también genera problemas, y trataremos de resolverlos Una de las primeras cuestiones a tener en cuenta antes de trabajar en esta zona es la siguiente: La pintura negro mate que recubre el TRC en su exterior, es lo que se llama "AQUADAG" y es de características conductivas. Está conectada a potencial cero es decir a GND .Por otro lado, el ánodo del tubo trabaja con una tensión que se encuentra en el orden de los 25KVolts aproximadamente .Si se considera que a estas dos tensiones (25KVolts y 0V) las separa el vidrio de la ampolla, se nota que se esta en presencia de un capacitor de dimensiones considerables. Lo más importante a saber, es que cuenta con un bobinado primario, un secundario y un terciario, además de poseer un núcleo de ferrita. Y que respecto al bobinado secundario, se puede decir que se trata de un circuito sencillo de múltiples salidas, las que, se utilizarán en diversos sectores del TV. Generalmente se obtienen salidas de 12 a 16V para el sintonizador, audio, jungla, etc.; 24V para los circuitos de vertical y en algunos casos 40V para luego pasarlos a 33V para el sintonizador. Vertical: Este bloque generalmente es un integrado que está acoplado a un disipador de calor. Su localización es muy simple, solamente se debe de recorrer el camino desde el pin etiquetado en el CI de croma como Vout, pues este va directamente hasta un integrado al cual esta conectada la otra bobina del yugo. La estructura del mismo se muestra siguiente figura 1.7.2..

(29) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 20. Figura 1.7.2 Etapa de barrido vertical..  Separador de Sincronismos Vertical: Este circuito es el encargado de extraer de la señal de video los pulsos de sincronía vertical  Oscilador vertical: Este oscilador toma la señal de sincronía y conforma una serie de pulsos los cuales van a gobernar al generador de rampa.  Generador de Rampa: Es un circuito que forma el diente de sierra a partir de una señal cuadrada la cual se le entrega al salida vertical.  Vertical driver y salida vertical: Son los que le dan la potencia necesaria a la señal para poder crear el campo magnético necesario en la bobina de deflexión vertical que se encuentra en el yugo.. 1.8. Etapa de Deflexión.. El TRC bombardea desde su cátodo, electrones que llegan hasta la pantalla provocando la luminiscencia. Para que dicha emisión no sea un punto en el centro de la pantalla, se utiliza una unidad en la parte final del cuello del TRC que se la conoce como "Yugo”, o bobinas de deflexión, (ver figura 1.8.1)..

(30) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 21. Figura 1.8.1 Yugo de deflexión.. Las que, alimentadas por tensiones específicas, crean campos electromagnéticos en la trayectoria del haz electrónico, provocando su desvío y recorrido, a lo largo y a lo ancho de toda la pantalla. Este movimiento es tan veloz que el ojo humano y la persistencia de luminosidad del fósforo en la pantalla, hacen que parezca que se observa una imagen siempre entera y constante[5], aunque en realidad sea un único punto luminoso que se encarga de recorrer bajo un cierto orden, toda la pantalla .Ese orden viene dado según la frecuencia del movimiento en forma vertical y en forma horizontal. En Cuba dichas frecuencias son: Vertical 60 Hz. y Horizontal 15750 Hz. En los Yugos modernos el vertical es el bobinado exterior de alambre fino, conexionado al chasis generalmente con colores de cables, verde y amarillo y horizontal es el bobinado interior de alambre de mayor sección y conectado con cables color rojo y azul. Los colores de los cables pueden variar de acuerdo al fabricante, pero la mayoría ha tomado como un estándar la utilización de los mencionados. De cambiar, se mantendrán por lo menos dos de los colores dichos anteriormente. Algo con lo que se debe de tener cuidado son con los imanes de convergencia, que son unos aros de color que se encuentran en la parte fina del yugo pues si se corren de la posición en que se les pone de fábrica esto puede traernos problemas con la imagen..

(31) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 1.9. 22. El TRC.. Un tubo de rayos catódicos[12] (figura 1.9.1) es una ampolla de vidrio al alto vacío, en uno de cuyos extremos posee un cátodo que al ser calentado por un filamento produce una nube electrones libres. En el otro extremo incluye un ánodo con voltaje muy alto que atrae los electrones producidos por el cátodo, produciéndose un flujo de corriente entre ambos elementos .El ánodo se ubica de manera cercana a una pantalla recubierta de fósforo (que sería el fondo de la ampolla de vidrio) la cual emite luz al ser golpeada por los electrones circulantes lo cual se traduce la información eléctrica en una imagen luminosa. Este es el único bloque del cual no hay que decir donde se ubica pues constituye lo primero que se ve cuando se destapa un TV y es sin duda el elemento más caro del equipo por lo que se debe de manipular con cuidado.. Figura 1.9.1 Partes del TRC. Partes del TRC 1. Filamento: elemento calefactor del cátodo, es decir, proporciona la energía necesaria para que se desprendan electrones del cátodo. 2. Cátodo: cilindro hueco de níquel recubierto en su extremo derecho por sustancias emisoras de electrones. En su interior encontramos al filamento. La diferencia de.

(32) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 23. potencial entre el cátodo y el filamento no debe exceder el límite máximo para cada tipo de tubo. 3. Rejilla de control o Wehnelt: cilindro metálico con un orificio circular en el fondo, el cual rodea al cátodo y que controla el flujo de electrones que desde el cátodo se dirigen a la pantalla. Mientras más negativa sea respecto al cátodo menos electrones pasan y el haz es más débil. 4. Primer ánodo acelerador: tiene forma de cilindro, le da a los electrones una gran velocidad, se le aplica un voltaje de 200V. 5. Segundo ánodo acelerador: su función es acelerar más los electrones, se le aplica un voltaje de 18kV, se le conoce como MAT. 6. Ánodo de enfoque: su función es de concentrar el haz de electrones. 7. Tercer ánodo acelerador: se le aplica un voltaje de 18kV encargándose de la aceleración final del haz 8. Pantalla del tubo de imagen: parte final del TRC y sobre la que va a incidir el haz de electrones que al chocar con ella producirá un punto luminoso, está compuesta por: la parte externa de vidrio entintado para soportar las grandes presiones debido al vacío del tubo; una capa fluorescente que cubre la cara interna, es de fósforo, de forma que cuando el haz incida sobre ella se genera un punto luminoso que desprende luz en todas direcciones y por una película de aluminio vaporizado.. 1.10 FI de sonido y salida de Audio. Las etapas de FI de sonido y la de la salida de audio serán tratadas en un mismo apartado debido a la simpleza de la última y la conectividad que poseen entre sí. Una vez obtenida la señal de video compuesta del Canal de FI, el primer paso es separar, la imagen del sonido..

(33) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 24. Figura 1.10.1 Distribución del ancho de banda de un canal de TV.. En el ancho de banda que ocupa un canal (para nuestro caso 6 MHz) figura 1.10.1 se reparte para la imagen, desde 0 a 4,2 Mhz y el resto es dedicado al sonido, con una frecuencia de subportadora de audio ubicada en los 4,5 Mhz. Con el fin de obtener lo antes mencionado, se encuentra que a la entrada de las etapas de FI de sonido, se tiene un filtro, generalmente cerámico, que dejará pasar sólo la parte superior del espectro de un canal, es decir, donde viene la información de audio. El audio se encuentra dentro de la señal, modulado en frecuencia, por lo que esta componente deberá ser limitada, detectada, controlada en su amplitud y luego será enviada al amplificador final de audio para su reproducción. Actualmente los amplificadores iniciales (cuando existieren) están integrados en el CI jungla y solo cumplen la sencilla función de amplificar. La etapa de detección o demodulador de FM, en un tiempo fueron controladas por bobinas de cuadratura, las cuales solían presentar desajustes, lo que generaba ruidos o zumbidos superpuestos al audio. Ya en la actualidad los televisores no llevan bobina, esta es reemplazada por un filtro cerámico que rara vez falla. Luego le sigue el amplificador de audio el cual ya casi en la totalidad de los casos viene integrado y acoplado óptimamente a la entrada de audio. Esto permite el aislamiento galvánico con otros equipos que podrían destruir su entrada y provocar cortos circuitos entre las fuentes..

(34) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 25. Los TV actuales están incorporando cada día más decodificadores para sonido en estéreo, los cuales, en algunos modelos, vienen intercalados entre la salida del CI jungla y los amplificadores de audio. Tal es el caso del Atec-Haier. La señal de sonido de la emisora de televisión obtenida a la salida del detector de frecuencia modulada debe amplificarse convenientemente para ser finalmente aplicada a un parlante. Los amplificadores de audio[12] utilizados son amplificadores convencionales tales como se encuentran en receptores de radio o tocadiscos. La variedad de circuitos es amplia, si bien la tendencia moderna se dirige hacia tres tipos en particular: Amplificador con transistores de salida complementarios: este circuito es adecuado para receptores alimentados con baja tensión (televisores portátiles) y cuenta con la ventaja de no utilizar trasformadores. Amplificador clase A con transistor de alta tensión: este circuito comienza a imponerse en televisores de pantalla grande alimentados desde la red. Integrado a base de operacionales de potencia: Estos se han impuesto producto de lo sencillo de su montaje y el reducido número de componentes externos y las diferentes opciones que brinda la tecnología digital como el control de volumen digital y los procesadores de audio.. 1.11 Microprocesador y Circuitos de Mando. Todos los microprocesadores existentes son diseñados para aplicaciones muy específicas, a excepción de los primitivos de 8 bits para propósitos generales, como fueron el 6800 y el Z80 por citar algunos casos, que fueron, son y serán utilizados para las más diversas aplicaciones de control de sistemas elementales. Este bloque resulta fácil de localizar, pues vasta con reconocer al sensor del remoto o los switch (botones) del panel frontal y seguirlos hasta encontrarnos con un integrado de gran tamaño que debe de contar con dos de los pines etiquetados con las líneas SDA y SCL que pertenecen al bus I2C..

(35) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 26. El microprocesador por un lado recibe órdenes, las procesa, decide en base a una serie de instrucciones llamadas programa y ejecuta en consecuencia. En el caso particular de un TV, se puede decir que recibe una orden desde el receptor del Control Remoto o desde el teclado del panel frontal, procesa ese requerimiento, decide a través del programa cargado por el fabricante, y luego ejecuta en consecuencia: sube o baja el volumen, cambia de canales, etc. En la gran mayoría de las aplicaciones vienen acompañados de pequeños CI que son Memorias EEPROM (del inglés, Electrically Erasable Program Randon Only Memory). Estas sirven para almacenar todos los datos de preferencia del usuario, por ejemplo el último canal mirado, nivel de volumen, intensidad de brillo, contraste, color, sintonía de canales, etc. El micro graba en ellas toda la información necesaria durante el funcionamiento del TV para que al apagarlo y encenderlo nuevamente, no se inicialice todo, sino que mantenga los registros tal como cuando se apagó. A todo el conjunto formado por el Micro, la Memoria, el Receptor del Remoto, el Teclado y los circuitos que adaptan estos últimos al TV, lo denominaremos Circuito de Mando. Toda esta etapa necesita para su funcionamiento una tensión proveniente de la Fuente de Alimentación del TV. Dicha tensión es 5V. Existen otros diseños que utilizan una fuente adicional y dedicada únicamente a este sector del TV, compuesta por un Transformador, rectificadores, filtro y un regulador serie o un CI que entregará la tensión mencionada. Esto se hace con el propósito de que el TV pueda ser encendido con el control remoto (Cuando esta en el estado de standby). Este requiere constante información a modo de realimentación, para que chequear que el funcionamiento del TV sea correcto y asistirlo en consecuencia, de los siguientes bloques: Impulsos de Vertical y Horizontal: A estos los utiliza para alinear los mensajes en pantalla (OSD) en el momento y lugar justo del barrido. Tensión de AFC: Para reconocer que el canal deseado a sido sintonizado correctamente y el mismo se encuentra en un punto de sintonía óptima. Entrada de Remoto: Hacia donde llegarán las instrucciones provenientes del Control Remoto..

(36) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 27. Los microprocesadores en su comunicación con los circuitos asociados al mismo (Memoria, Sintonizador, Jungla, etc., dependiendo del diseño), utilizan conexiones que se denominan Data y Clock. Las señales Data, como su nombre lo indica es el flujo de datos en ambos sentidos de comunicación, mientras que Clock es la información de los tiempos en que el Microprocesador requiere o entrega datos. La forma en que se comunican se denomina Protocolo y varían sus características de un fabricante a otro. Últimamente se observa que se está estableciendo un estándar, el cual están adoptando muchos fabricantes, donde estas líneas se llaman SDA y SCL. Standard conocido como Bus I2C, el que mediante un software adecuado, controla todo el funcionamiento y ajuste del TV. De dicho estándar se abordará más adelante. Entre las funciones que realizan estas líneas podemos encontrar: Leer desde la memoria la información de un determinado canal grabado en ella. Informarle al PLL del sintonizador cual es el código de bits correspondiente a un canal requerido. Indicarle al demodulador RGB la norma del canal recepcionado o requerido.. Toda esta transferencia y recepción de datos no podría realizarse sin la existencia del anteriormente nombrado protocolo. Al realizar un cambio de canal simplemente, se procede a un importante intercambio de datos, que de no estar ordenados, no podría realizarse. Pero además del protocolo dentro de la línea de datos, es sumamente importante la línea Clock. Todo el sistema de mando se encuentra regido por un oscilador ubicado en el microprocesador, el cual se referencia en un resonador cerámico o un cristal generalmente de 4MHz. Dentro del Microprocesador se realizan a partir de esta frecuencia, sucesivas divisiones que darán como resultado final los valores de tiempo de comunicación del mismo. La sincronización óptima del sistema hace posible la aplicación del microprocesador en TV..

(37) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 28. Luego de recibir instrucciones y procesarlas, el micro dispone internamente, de convertidores D/A que transformarán los resultados en tensiones variables continuas, para de esta forma controlar las variables del usuario. Entre estas podemos encontrar Volumen, Graves, Agudos, Balance, Brillo, Contraste, Color, Tinte, Definición, y algunos otros parámetros propios de cada diseño. Estas salidas se conectan, apropiadamente polarizadas en continua a los correspondientes circuitos a controlar. Controla además la conmutación de Audio y Video / TV, accionando llaves electrónicas que realizan la transferencia de dichas señales. Actualmente los Microprocesadores han logrado un nivel de integración y una potencia en el manejo de datos, tan grande, que además de lo expuesto, se los utiliza para controlar determinados ajustes y calibraciones, que hasta hace muy poco se realizaban mediante simples Preset's ubicados en la placa principal. A esta técnica se la conoce como " Modo de Servicio " Para ingresar a esta sección del programa del Micro se debe conocer el modus-operandi que ha decidido el fabricante, por lo que generalmente a estos ajustes, sólo tienen acceso aquellas personas encargadas del Servicio Técnico Oficial de la respectiva marca. Todos los Microprocesadores, deben, al momento de conexión, inicializarse correctamente. Para esto disponen de un terminal denominado Reset, el que, según el diseño, al momento de encendido del TV, pasará de un estado bajo a otro alto o viceversa, provocando que el proceso de su programa interno, se inicie correctamente. Esta conexión también es aplicable a las memorias asociadas a los mismos. Dado que la mayoría de los Microprocesadores se fabrican con tecnología CMOS, ante cualquier duda, se puede " controlarlo " pin a pin, respecto a GND y +B, gracias a que dicha tecnología incorpora en cada uno de los pines, literales diodos medibles. Entonces se podrá, tal vez, verificar un deterioro en alguna de sus entradas o salidas.. La función de Power será la que activará un Relé o conmutará un par de Transistores para hacer funcionar el TV. En algunos televisores como el LG 20B80 con el cambio del estado de un pin del microprocesador se manejan el funcionamiento del oscilador horizontal y así domina el paso de la energía de la fuente a los circuitos de mayor consumo del TV. En.

(38) CAPÍTULO 1. Generalidades de los bloques que integran un TV.. 29. otros lo que controla el micro es la alimentación del oscilador horizontal y otros CIs de bajo consumo. 1.12 El bus I2C. Con la introducción de los microprocesadores en la industria electrónica se gano en la eficiencia en cuanto al gobierno automático de sistemas electrónicos y con la necesidad de comunicar subsistemas con un mínimo de cables es que surge el protocolo de comunicación I2C[13]. Las características más salientes del bus I2C son: Se necesitan solamente dos líneas, la de datos (SDA) y la de reloj (SCL). Cada dispositivo conectado al bus tiene un código de dirección seleccionable mediante software. Habiendo permanentemente una relación Master/ Slave entre el micro y los dispositivos conectados El bus permite la conexión de varios Masteres, ya que incluye un detector de colisiones. El protocolo de transferencia de datos y direcciones posibilita diseñar sistemas completamente definidos por software. Los datos y direcciones se transmiten con palabras de 8 bits..

(39) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. 30. CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. En este capítulo, se abordará de manera general y somera las principales fallas que pueden presentar los telerreceptores. Para una mejor comprensión de las mismas, se analizarán por separadas en función del bloque con el cual guardan relación. El tener una idea bastante clara del lugar en donde puede radicar el problema es una de las mejores herramientas con que puede constar un ingeniero y sin duda alguna este uno de los principales objetivos de este capítulo. 2.1. Clasificación general de las fallas que pueden ocurrir en los Telereceptores: 1. Defectos en la trama : Estos defectos se manifiestan como una pérdida total o parcial de la trama, trama borrosa o sin nitidez, ondulaciones, trama con manchas de color, falta de altura o de ancho, doblez en la parte superior o inferior, excesiva altura o ancho, distorsión tipo almohadilla, trama no lineal, etc. Bloque donde puede estar la falla: Fuente de alimentación. Circuitos del tubo de imagen. 2. Defectos en la imagen (luminancia, color y sincronismo): Se manifiestan con una pérdida total o parcial de la imagen, imagen débil, negativa, sin brillo o sin color, pérdida del sincronismo, imagen que se dobla, se quiebra, o que no es lineal, tinte incorrecto o colores equivocados, etc. Bloque donde puede estar la falla para el caso de la luminancia (imagen b/n): Sección de luminancia.

(40) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. 31. Matriz de video Bloque donde puede estar la falla para el caso del color: Sección de color o crominancia. Matriz de video.. Bloque donde puede estar la falla para el caso del sincronismo de la imagen: Separador de sincronismo Control automático de fase o AFC Para el caso general que la avería afecte solo la imagen, entonces habrá que revisar los siguientes bloques: Detector de video. Amplificador separador o Búfer de video. Salidas de RGB. Matriz de video. Tubo de imagen. En el caso que también se vea afectado el sonido conjuntamente con la imagen, entonces será necesario revisar los bloques: Antena. Sintonizador. Frecuencia Intermedia o FI. Control Automático de Ganancia o AGC. Conmutadores o selectores de entradas, euro conector y entradas de A/V. Sección vertical.. 3. Defectos en el sonido: Se manifiestan con una pérdida total o parcial del sonido, sonido débil, zumbidos de fondo, sonido distorsionado, etc. Bloque donde puede estar la falla:.

(41) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. 32. Sección de sonido. 2.2. Fallas en la etapa de fuente.. La premisa a la hora de determinar un fallo en cualquier equipo electrónico es una buena inspección del mismo, por lo que se recomienda que se limpie con una pequeña brocha todo polvo que tenga el equipo. De esta forma, se puede detectar cualquier resistencia quemada, filtro inflado ó explotado, semiconductores destruidos o objetos extraños como pequeños animales electrocutados que pudieran ser la causa por la cual el equipo haya salido de servicio. En aras de viabilizar el trabajo para la detección de fallas y vulnerabilidades que se pueden presenciar en la etapa de fuente, se han elaborado una serie de pasos para determinar las mismas de un modo bien fácil. Cuando se esté en presencia de cualquier duda, y no se sepa, si la avería está en la fuente de alimentación o en los circuitos de deflexión, entonces es muy conveniente revisar los condensadores electrolíticos y chequear si estos están en buenas condiciones, pues en muchos casos, suelen ser los causantes de numerosas averías y de diversos síntomas producto de la pérdida de su capacidad. A continuación, se exponen algunos de estos síntomas más comunes: . El televisor no enciende y no hay ningún fusible destruido, los voltajes están chequeados y están correctos aparentemente.. . Aumento del voltaje de salida de la fuente de alimentación (por ej. si el voltaje de alimentación debe de ser 150V y entrega 190V).. . Tarda un tiempo en encender después de estar conectado.. . Enciende normal, pero tarda un determinado tiempo en salir la imagen.. . En las etapas de deflexión, (Vertical y Horizontal), suelen dar problemas de imagen ancha, estirada, deformada, curvada etc..

(42) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. . 33. En las etapas receptoras de sonido, puede causar zumbidos o pérdida de potencia de volumen y en los circuitos de luma y croma, aparecen síntomas relacionados con las funciones específicas de estos circuitos.. En aras de lograr un correcto funcionamiento de cualquier telereceptor una vez presente problemas con los condensadores electrolíticos, se aconseja chequear y/o sustituir principalmente, son los siguientes:  Condensadores electrolíticos de bajo voltaje del primario de la fuente de alimentación. Esta sustitución en particular la agradece el televisor, mejorando este en el arranque.  Condensadores que se encuentran a la salida del secundario del transformador de alimentación. Estos condensadores del secundario, son los que filtran los diferentes voltajes que se reparten a los distintos circuitos del televisor para su funcionamiento, estos están posicionados justamente, a la salida de los diodos rectificadores del secundario, en ocasiones cuando estos condensadores se alteran, se nota rápidamente, ya que su envainado plástico se achicharra o contrae dejando al descubierto la carcasa metálica del mismo.  Condensadores de los circuitos integrados estabilizadores de tensión. Antes de conectar el equipo a la red eléctrica debemos chequear los siguientes puntos que a continuación se indican[2], para ello las mediciones a realizar son:  Verificar que el fusible indique continuidad.  Comprobar que la resistencia de bajo valor, siempre menor de 4,7Ω por 7W (cuadradita y blanca) que se encuentra tras el fusible esté en óptimas condiciones pues se quema cuando hay picos de sobretensión en la red domiciliaria.  Controlar el PTC, componente que regula el funcionamiento de la bobina desmagnetizadora, pues su falla clásica es que sus resistencias internas se rompen en pedacitos provocando un cortocircuito en la entrada de línea y quemando el fusible inmediato anterior. Para verificar un correcto funcionamiento se saca y se agita.

(43) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. 34. enérgicamente cerca del oído para escuchar que se ha desgranado internamente. Puede que en una primera inspección esto no ocurra, en ese caso, para evitar confusiones se prescinde del mismo. Su no inclusión provocará manchas de color en la imagen.  Verificar el funcionamiento del puente rectificador de entrada de línea, pues suelen ponerse en corto los diodos de a pares, si esto sucediese la solución es cambiar los cuatro diodos.  Inspeccionar todas las resistencias de bajo valor (menor a 10Ω).  Chequear la resistencia de alto valor (entre los 200KΩ y 470KΩ) que presentan todas las fuentes para su arranque inicial, la cual es muy común que se deteriore, no físicamente sino funcionalmente. Para una fácil identificación esta siempre va conectada al terminal positivo del electrolítico de entrada.  Medir todos los transistores, en caso de dudas desconectar dos de sus patas para evitar mediciones erróneas. Reemplazar los defectuosos, en corto o en fuga, siempre por originales o en su defecto por reemplazos seguros.  Medir todos los diodos que se encuentran en este sector, tanto en el primario como en el secundario, desconectando uno de sus terminales y en reversa por muy alta resistencia para asegurarnos que no tengan fugas (recuerde que los diodos utilizados en esta etapa son los denominados "Diodos Rápidos", en caso de avería, no intente reemplazarlos por diodos comunes). Hacer lo mismo con los Zeners.  Para el caso de una fuente con Circuito Integrado controlar que sólo los pines de tierra tengan continuidad con la misma. Si otros que no están directamente conectados a ésta, poseen continuidad a tierra, desconectarlas, chequear que el CI no sea el responsable y en el peor de los casos reemplazar el CI. Una vez en este punto ya se está en condiciones de conectar el TV a la línea de alimentación domiciliaria. Luego de verificar que no se queme el fusible de entrada en el momento de la puesta en marcha, se procederá a medir tensiones, aún si el TV comenzase a funcionar..

(44) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. 35. En el secundario del transformador de la fuente se tienen generalmente dos salidas las que comúnmente son:  De 92 - 135 volt.  De 12 - 16 volt. Estos valores varían de acuerdo al TV que se esté analizando. Por lo general, todos los TV traen en la serigrafía de su circuito impreso los valores de tensión que se deben conseguir, por lo que no se tendrá mayores inconvenientes en ajustar la tensión al valor que indica el fabricante. Este esquema que a continuación aparece en la figura 2.2.1 muestra una guía que sirve para detectar cualquier falla en las fuentes reguladas de un TV.. Figura 2.2.1 Esquema para determinar fallas en fuentes reguladas.

(45) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. 2.3. 36. Principales fallas de los sintonizadores.. En un sintonizador moderno no hay mucho que se pueda hacer debido al grado de integración de los componentes SMD (montaje superficial)[14] y por consiguiente, casi siempre cualquier falla conlleva a sustituir al bloque por otro. Una de las formas más sencillas de descartar posibles problemas, es controlar primero las tensiones de alimentación necesarias para un correcto funcionamiento del mismo, de esta forma se sabrá si el origen del desperfecto es dentro o fuera del sintonizador. Los valores a medir son:  12 Volts - provenientes de tensiones generadas en el Fly-back y reguladas mediante los conocidos LM7812.  33 Volts - en algunos casos ésta tensión se obtiene del Fly-back (salida indicada como 40V), en otras es la fuente de alimentación del TV quien la provee y por último se reduce la tensión de +B de la fuente a los 33 volts necesarios mediante resistencias, terminando en un zener y un filtro electrolítico correspondiente.  5Volts - (si correspondiese) se sacan del circuito que se emplea para alimentar la etapa de mando. (Micro, Memoria, etc.) En los casos en que el sintonizador no requiera la tensión de 5 Volts, es porque son los comunes a varicap (para los cuales se necesita la tensión de 33 Volts). Se debe de controlar las tensiones de conmutación de cada banda en este caso, las que vendrán indicadas en la serigrafía del impreso generalmente como BL, BH y BU. A estos los llamaremos simplemente a varicap. En los TV que funcionen con sintonizadores que necesiten los 5 Volts es porque son con sintetizador incorporado (algunos lo denominan "prescaler"), el que se encargará de variar la sintonía y los cambios de banda mediante datos provistos por el micro. A estos los llamaremos simplemente con sintetizador. Para ambos casos se puede aclarar que los valores de tensión mencionados figuran en la serigrafía del circuito impreso, por lo que no será necesario preocuparse por determinar a que pin llegará una tensión y a que pin llegará la otra..

(46) CAPÍTULO 2. Principales fallas de los bloques funcionales de un TV.. 37. Fallas más comunes y posibles soluciones: Luego de comprobar que todas las tensiones sean correctas, si el TV sólo presenta lluvia a lo largo de toda la sintonía, producto de un deterioro en los transistores amplificadores de RF[15] que se encuentran al inicio de la conexión de antena, debido a tormentas eléctricas, la única solución es proceder a su recambio. 1. El TV encuentra los canales del 2 al 6 pero del 7 al 13 no, esto es debido a que no se realiza la conmutación de bandas. En los con sintetizador: suelen ser soldaduras defectuosas alrededor del CI que hace las veces de sintetizador (muy frecuente esto último). En los tipo varicap suelen dañarse los transistores encargados de esta tarea ubicado fuera del sintonizador, o bien el circuito que controla los mismos 2. Deterioro del Balum por una mala manipulación, el usuario no ha seleccionado correctamente el tipo de señal de entrada correcta (aire ó catv) o la antena esta mal orientada y sucia, y no se observa ninguna señal. 3. Se nota que algunos canales se ven correctamente y otros o presentan excesiva lluvia o excesivo contraste, al punto de tener presencia de ruido en el audio. Esto es debido a un malfuncionamiento del circuito del AGC. Dentro del sintonizador se puede buscar malas soldaduras o algún componente defectuoso que tal vez se pueda reemplazar. Caso contrario se procederá a la sustitución del bloque completo. 4. El sintonizador puede estar amarrado a una sola banda de canales y en el 90% de los casos se debe al circuito de AFT en la etapa de FI que puede estar dañada o salida del rango de operación..
