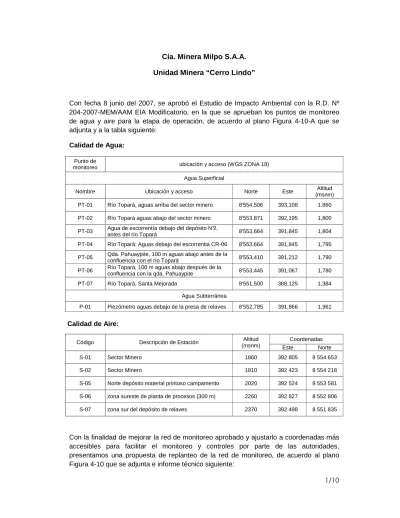

1/10 Cía. Minera Milpo S.A.A.
Unidad Minera “Cerro Lindo”
Con fecha 8 junio del 2007, se aprobó el Estudio de Impacto Ambiental con la R.D. Nº 204-2007-MEM/AAM EIA Modificatorio, en la que se aprueban los puntos de monitoreo de agua y aire para la etapa de operación, de acuerdo al plano Figura 4-10-A que se adjunta y a la tabla siguiente:
Calidad de Agua:
Punto de
monitoreo ubicación y acceso (WGS ZONA 18)
Agua Superficial
Nombre Ubicación y acceso Norte Este Altitud
(msnm) PT-01 Río Topará, aguas arriba del sector minero 8'554,506 393,108 1.860 PT-02 Río Topará aguas abajo del sector minero 8'553,871 392,195 1,800 PT-03 Agua de escorrentía debajo del depósito N°2,
antes del río Topará 8'553,664 391,845 1,804
PT-04 Río Topará: Aguas debajo del escorrentia CR-06 8'553,664 391,845 1,795 PT-05 Qda. Pahuaypite, 100 m aguas abajo antes de la
confluencia con el río Topará 8'553,410 391,212 1,790
PT-06 Río Topará, 100 m aguas abajo después de la
confluencia con la qda. Pahuaypite 8'553,445 391,067 1,780
PT-07 Río Topará, Santa Mejorada 8'551,500 388,125 1,384
Agua Subterránea
P-01 Piezómetro aguas debajo de la presa de relaves 8'552,785 391,866 1,961
Calidad de Aire:
Coordenadas
Código Descripción de Estación Altitud
(msnm) Este Norte
S-01 Sector Minero 1860 392 805 8 554 653
S-02 Sector Minero 1810 392 423 8 554 218
S-05 Norte depósito material priritoso campamento 2020 392 524 8 553 581 S-06 zona sureste de planta de procesos (300 m) 2260 392 827 8 552 806
S-07 zona sur del depósito de relaves 2370 392 498 8 551 835
Con la finalidad de mejorar la red de monitoreo aprobado y ajustarlo a coordenadas más accesibles para facilitar el monitoreo y controles por parte de las autoridades, presentamos una propuesta de replanteo de la red de monitoreo, de acuerdo al plano Figura 4-10 que se adjunta e informe técnico siguiente:
2/10
Propuesta de Propuesta de Propuesta de
Propuesta de ReuReuReubicación de Estaciones de Monitoreo Reubicación de Estaciones de Monitoreo bicación de Estaciones de Monitoreo bicación de Estaciones de Monitoreo de Calidad de de Calidad de de Calidad de de Calidad de A
A A
Agua y Airegua y Airegua y Airegua y Aire
A. Puntos de Monitoreo de Calidad de Agua
En agosto del 2007 se realizó una verificación física, utilizando GPS para la georeferenciación UTM de cada una de los puntos de monitoreo de calidad de agua propuesto en la Modificación al EIA de Cerro Lindo, considerando las modificaciones de reubicaciones de la Planta concentradora y Presa de relaves, así como la instalación de los nuevos Depósitos de desmontes Nºs 2 y 7 y el Campamento. De la verificación se plantea reformular la red de monitoreo, de acuerdo al cuadro del ítem “A.1”siguiente:
A.1. Cuadro general de Estaciones de Calidad de Agua:
Coordenadas UTM Estaciones
Este Norte
Elevación
Msnm Descripción
PT-01 393 097 8 554 500 1 878 Quebrada Topará, aguas arriba de las operaciones mineras
PT-03 391 817 8 553 686 1 769
A 5 metros antes de la confluencia con la quebrada Topará, aguas abajo del depósito de desmonte N° 2
PT-04 391 314 8 553 581 1 748
Quebrada Topará a 75 metros antes de la confluencia con la quebrada Pahuaypite 2
PT-05 391 276 8 553 533 1 750
Quebrada Pahuaypite 2, a 50 m antes de la confluencia con la quebrada Topará
PT-06 391 160 8 553 640 1 700
Quebrada Topará a 300 metros aguas abajo después de la confluencia con la quebrada Pahuaypite 2
PT-07 389 082 8 552 145 1 428 Quebrada Topará, en la zona del caserío Santa Mejorada
PT-Sub-01 391 871 8 552 803 1 958
Quebrada Pahuaypite 1, a cinco (5) m aguas abajo de la poza recolectora de la presa de relaves
A.2. Descripción de las Estaciones de Calidad de Agua
PT PT PT PT----01:01:01: 01:
La ubicación de este punto de monitoreo se localiza en la quebrada Topará, aguas arriba de las operaciones mineras, las coordenadas registradas y una fotografía son presentadas a continuación:
3/10 Estación Este Norte Elevación
msnm PT-01 393 097 8 554 500 1 878
PT PT PT PT----02:02:02: 02:
La ubicación del punto de monitoreo se localiza en la Quebrada Topará 500 metros aproximadamente aguas abajo de las operaciones mineras y campamentos, las coordenadas registradas y dos fotografías son presentadas a continuación:
Estación Este Norte Elevación msnm PT-02 392 179 8 553 871 1 793
Existe una alteración natural en la calidad de agua en este tramo de la quebrada ya que algunos metros arriba, el flujo de agua superficial llega a tener contacto con el talud del lecho de la quebrada que presenta afloramientos de sulfuros, ocurriendo principalmente en época de avenidas y que al tener contacto con el agua, reacciona oxidándose e incrementando su acidez. Estos flujos llegan a diluirse aguas abajo a una distancia aproximada de 400 metros en la misma quebrada Topará, recuperando su calidad. Por lo
PT-01
4/10 explicado, la ubicación de este punto no es representativa de las operaciones de Cerro Lindo y se sugiere ser eliminado.
PT-02
Afloramiento de Sulfuro
PT-02
5/10 PT
PT PT PT----03:03:03: 03:
La ubicación del punto de monitoreo se localiza a 5 metros antes de la confluencia con la Quebrada Topará, aguas abajo del depósito de desmonte N° 2, para controlar la calidad de aguas de escorrentía en época de avenidas; las coordenadas registradas y dos fotografías son presentadas a continuación:
Estación Este Norte Elevación msnm PT-03 391 817 8 553 686 1 769
Ubicación de PT-03
PT-03
6/10 PT
PT PT PT----04:04:04: 04:
La ubicación del punto de monitoreo se localiza en la quebrada Topará a 75 metros antes de la confluencia con la Quebrada Pahuaypite 2. Este punto es representativo de las operaciones de mina y campamentos; las coordenadas registradas y dos fotografías son presentadas a continuación:
Estación Este Norte Elevación msnm PT-04 391 314 8 553 581 1 748
7/10 PT
PT PT PT----05:05:05: 05:
La ubicación del punto de monitoreo se localiza en la Quebrada Pahuaypite 2, a 50 metros antes de la confluencia con la Quebrada Topará, para controlar la calidad de aguas superficiales en época de avenidas y en caso de eventos extraordinarios sobre depósito y presa de relaves. Las coordenadas registradas son presentadas a continuación:
Estación Este Norte Elevación Msnm PT-05 391 276 8 553 533 1 750
8/10 PT
PT PT PT----06:06:06: 06:
La ubicación del punto de monitoreo se localiza en la quebrada Topará a 300 metros aguas abajo después de la confluencia con la quebrada Pahuaypite 2 (antes de los 300 m no hay condiciones de accesibilidad). Este es el último punto en el área del proyecto y es representativo de todas las operaciones de mina, planta concentradora, campamentos y depósitos de desmontes y de relaves; las coordenadas registradas son presentadas a continuación:
Estación Este Norte Elevación Msnm PT-06 391 160 8 553 640 1 700
PT PT PT PT----07:07:07: 07:
La ubicación del punto de monitoreo se localiza en la Quebrada Topará, en la zona del caserío Santa Mejorada. Este punto se ha considerado en la red de muestreo para confirmar la calidad de las aguas en el poblado más cercano aguas abajo de las operaciones de Cerro Lindo. Las coordenadas registradas son presentadas a continuación:
Estación Este Norte Elevación Msnm PT-07 389 082 8 552 145 1 428
9/10 P
P P
P----01: Poz01: Poz01: Pozo de Monitoreo de Agua Subterránea01: Pozo de Monitoreo de Agua Subterráneao de Monitoreo de Agua Subterráneao de Monitoreo de Agua Subterránea
La ubicación del punto de monitoreo de agua subterránea se localiza en la quebrada Pahuaypite 1, a cinco (5) m aguas abajo de la poza recolectora de la presa de relaves. Su objetivo es el control de probables filtraciones que pudieran modificar la calidad de agua subterránea. Este punto es complementario con el punto PT-05 para el control de aguas superficiales. Las coordenadas registradas son presentadas a continuación:
Estación Este Norte Elevación Msnm PT-Sub-01 391 871 8 552 803 1 958
B. Puntos de Monitoreo de Calidad de Aire
De acuerdo a la Resolución Directoral Nº 204 -2007-MEM/AAM del MEM, en la que aprueba el estudio Modificación del Estudio de Impacto Ambiental del Proyecto Cerro Lindo, no se hace referencia al Levantamiento de Observaciones presentada con escrito Nº 1677729 de fecha 21 de marzo del 2007 en la que se plantea la nueva red con tres (3) puntos de monitoreo de calidad de aire, que sería representativo del proyecto integral incluyendo las modificaciones de reubicaciones de la Planta concentradora y Presa de relaves, así como la instalación de los nuevos Depósitos de desmontes Nºs 2 y 7 y el Campamento; asimismo, el criterio meteorológico con la dirección predominante del viento de Sur Oeste a Nor Este (SW-NE). Los mencionados puntos georeferenciados con GPS, presenta las coordenadas siguientes:
Ubicación
Coordenadas UTM Estación
Descripción
Este Norte
Altitud (msnm) A-01
Barlovento, antes de las
operaciones minero
metalúrgicas
391 823 8 551 970 2 163
A-02 Sotavento de depósito Nº 7 y
depósito de relaves 392 062 8 553 106 2 200
A-03 Sotavento, en campamento
Staff 392 881 8 554 454 1 890
10/10 Justificación:
Justificación:
Justificación:
Justificación:
A A A A----01:01:01:01:
La ubicación de este punto de monitoreo se localiza antes del depósito de desmonte Nº 7 y del depósito de relaves y representa el barlovento de todas las operaciones minero metalúrgicas, en la naciente de la quebrada Pahuaypite 1.
A A A A----02:02:02:02:
La ubicación de este punto de monitoreo se localiza entre el depósito de relaves y la planta concentradora, representa el sotavento de las operaciones del depósito de desmontes Nº 7 y del depósito de relaves. Asimismo, representa el barlovento de la planta concentradora.
A A A A----03:03:03:03:
La ubicación de este punto de monitoreo se localiza al final del campamento de staff, y representa el barlovento de todas las operaciones minero metalúrgicas, cercana a la parte alta de la quebrada Topará.
