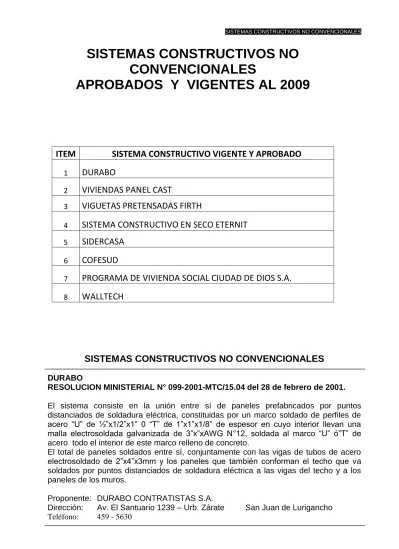

SISTEMAS CONSTRUCTIVOS NO
CONVENCIONALES
APROBADOS Y VIGENTES AL 2009
ITEM
SISTEMA CONSTRUCTIVO VIGENTE Y APROBADO
1
DURABO
2
VIVIENDAS PANEL CAST
3
VIGUETAS PRETENSADAS FIRTH
4
SISTEMA CONSTRUCTIVO EN SECO ETERNIT
5SIDERCASA
6
COFESUD
7
PROGRAMA DE VIVIENDA SOCIAL CIUDAD DE DIOS S.A.
8
WALLTECH
SISTEMAS CONSTRUCTIVOS NO CONVENCIONALES
DURABORESOLUCION MINISTERIAL N° 099-2001-MTC/15.04 del 28 de febrero de 2001.
El sistema consiste en la unión entre sí de paneles prefabricados por puntos distanciados de soldadura eléctrica, constituidas por un marco soldado de perfiles de acero “U” de ½”x1/2”x1” 0 “T” de 1”x1”x1/8” de espesor en cuyo interior llevan una malla electrosoldada galvanizada de 3”x”xAWG N°12, soldada al marco “U” ó”T” de acero todo el interior de este marco relleno de concreto.
El total de paneles soldados entre sí, conjuntamente con las vigas de tubos de acero electrosoldado de 2”x4”x3mm y los paneles que también conforman el techo que va soldados por puntos distanciados de soldadura eléctrica a las vigas del techo y a los paneles de los muros.
Proponente: DURABO CONTRATISTAS S.A.
Dirección: Av. El Santuario 1239 – Urb. Zárate San Juan de Lurigancho Teléfono: 459 - 5630
VIVIENDAS PANEL CAST
RESOLUCION MINISTERIAL N° 152-2002-VIVIENDA, del 06 de Diciembre del 2002. Se basa en la utilización de paneles PANELCAST, tanto para muros como para losas de entrepiso y azotea, la descripción general de los mismos, así como la de muros y techos es la siguiente:
Los paneles Panelcast, están compuestos por dos placas Superboard, adheridas a una plancha de poliestireno expandido a la cual se le recortan sus bordes. En los paneles para muros, estos bordes permiten la construcción de columnas y vigas de concreto armado, en tanto que los paneles de techo estos bordes apoyan sobre viguetas prefabricadas y permiten vaciar concreto sobre ellas
Los paneles para muro se interconectan verticalmente mediante columnas de concreto armado y horizontalmente mediante una viga de concreto armado vaciadas in-situ. En los encuentros intermedios (verticales) entre paneles se utilizan columnas, cuyo refuerzo de acero esta compuesto por varillas corrugadas de 3/8” (una en cada borde lateral del panel), mientras que en las esquinas se utilizan columnas de pequeña sección transversal, reforzadas con dos varillas verticales de 3/8”, en ambos casos, las varillas están conectadas con ganchos horizontales de ¼”. El concreto utilizado tiene como agregado grueso confitillo de ¼” y su resistencia nominal a compresión es f¨c= 210 kg/cm2.
Para el techo se utilizan los paneles Panelcast de techo, los cuales apoyan sobre viguetas prefabricadas y sobre las vigas formadas en la parte superior de los muros. Estos paneles son cubiertos, junto con las viguetas por una losa de concreto reforzado de 3 cm de espesor.
MITSUI DEL PERU S.A.
Camino Real 456 -Torre Real - Piso 10 Lima 27 - Perú
Telf. 221-2046 y 221-2309
VIGUETAS PRETENSADAS FIRTH
RESOLUCION MINISTERIAL N° 092-2003-VIVIENDA, del 22 de Abril del 2003.
Con el “Sistema de Viguetas Pretensadas Firth”, se busca reemplazar un sistema de losa aligerada tradicional, pudiendo cubrir paños mas grandes con menor espesor de losa, dada las ventajas que ofrece el pretensado.
El sistema esta constituido por viguetas prefabricadas pretensadas, bovedillas de arcilla y una losa vaciada in situ de 5cm.
El espaciamiento entre viguetas de eje a eje es de 50cm; las viguetas tienen una forma de “T” invertida, en cuyas alas se apoyan las bovedillas de arcilla, evitándose el fondo de encofrad. Solo se necesita colocar soleras de 2.00m y puntales a 1.50m. Sobre las bovedillas se coloca la losa de 5cm, que forma una sección compuesta en conjunto con las viguetas, en la cual van embebidas las instalaciones eléctricas, sanitarias, malla de temperatura y acero negativo. la losa final, esta conformada por viguetas de sección compuesta en forma de “t”, que forma una diafragma rígido y cuyos componentes están integrados mediante una adherencia mecánica.
Las alturas de las losas pueden ser de distintas dimensiones: se tienen losas de 17,20,25 y 30cm.
FIRTH INDUSTRIES PERU S.A.
Coop. Las Vertientes Mz F, Lote 3A Villa El Salvador Lima 27 - Perú
Tel.: 217 - 2705
_____________________________________________________________________
SISTEMA DE CONSTRUCCIÓN EN SECO ETERNIT
RESOLUCION MINISTERIAL N° 177-2003-VIVIENDA, del 22 de Agosto del 2003.
El sistema constructivo por paredes conformados por elementos verticales de acero galvanizado de 0,9mm de espesor que conforman un esqueleto estructural, formada en ambas caras con planchas de manufactura industrial con fibrocemento de 8mm de espesor como mínimo hacia la cara exterior y 6mm de espesor como mínimo hacia la cara interior.
Su entrepiso esta formado por una losa de espesor, con f´c= 175 kg/cm2 reforzada con malla de acero electrosoldada, vaciada sobre planchas de superboard de 15mm de espesor, que le sirve de encofrado.
FABRICA PERUANA ETERNIT S.A.
Jr. Republica del Ecuador N° 448 – Castilla 1163 TEL.: 431-66-26 / 431-6177
SIDERCASA
RESOLUCION MINISTERIAL N° 102-2004-VIVIENDA, del 20 de Abril del 2004.
El Sistema de Construcción No Convencional denominado SIDERCASA, está constituido por una estructura en base de perfiles metálicos (columnas y vigas) que se confinan con placas metálicas formando un cerramiento que constituye el sistema estructural.
Los perfiles y las planchas forman módulo, a manera de paneles que se conectan entre sí formando una estructura metálica de paredes livianas que remitirán las fuerzas solicitantes.
El sistema toma la forma de un módulo básico, cuyo sistema estructural está constituido por una viga de piso de 4”x4”x1.5mm, sobre la cual se fijan secciones cajón de 2”x”x1.5 mm que actúan como columnas conectoras a paneles de lámina galvanizada de 2300x1070x1mm, que en su parte superior son fijados a una viga collar de 2”x2”x3mm, que ocupa una área de 3.3m de frente por 6.5 m de fondo
Los acabados son estrictamente necesarios, siendo la expresión general de acero, con paneles pintados.
EMPRESA SIDERURGIA DEL PERÚ S.A.A. - SIDERPERU Av. Los Rosales 245 – Santa Anita - Lima
COFESUD
RM 214-2007-VIVIENDA (11-07-07)
El sistema constructivo no convencional COFESUD, emplea paneles estructurales termoaislantes.
El panel es térmico y estructural, construido con un núcleo de poliestireno expandido y dos placas de madera OSB (Oriented Strand Borrad) que son tableros estructurales formados por hojuelas rectangulares de madera, dispuestas en capas perpendiculares, unas con otras. Compactadas a altas presiones con una resina especial, se usa como revestimiento, se usa como revestimiento de poliestireno expandido (EPS) que forma el núcleo del panel.
Constructora Fénix Sudamericana S.A.- COFESUD y Industria del Mueble S.A. - IMSA Pasaje los pinos 190 Of. 703 – Miraflores (COFESUD)
Telf.: 242 - 4345
Calle las Fabricas 211 Urb. San Remo – Lima (IMSA) Telefax.: 336 - 7843/ 336 – 7075
SISTEMA CONSTRUCTIVO NO CONVENCIONAL PRESENTADO POR EL PROGRAMA DE VIVIENDA SOCIAL CIUDAD DE DIOS – Resolución Ministerial
Nº 253-2009-VIVIENDA (24-09-09)
El sistema constructivo denominado ”PROGRAMA DE VIVIENDA SOCIAL CIUDAD DE DIOS S.A” determina un diseño relativamente rígido en algunas partes debido al uso estricto de unidades modulares y muros de arriostre transversal que sugieren una arquitectura mas bien simétrica y equilibrada estructuralmente.
Así mismo debido a que esta respuesta responde a la constante búsqueda de una “vivienda básica Modular” que cuenta con los espacios mínimos que permiten una habitabilidad y calidad de vida adecuada para sus ocupantes , conformado por una sala - comedor , un baño principal, cocina y dos habitaciones, todos los ambientes con iluminación y ventilación natural.
Este sistema constructivo al ser modular y desmontable es susceptible de futuras ampliaciones mediante la adición de nuevos espacios, debiendo respetarse la funcionalidad interior y los accesos , así como la iluminación y ventilación de los ambientes, sin perder la lógica secuencia de la pendiente del techo.
La altura de las edificación aplicando el mencionado sistema, esta limitada a un (1) piso.
Elementos que componen el Sistema Constructivo no convencional: Elementos prefabricados verticales
1.- Placa de Concreto simple. 2.- Ventanas.
Elementos Horizontales
1.- Cimentación (losa de concreto de 10 a 20cms). 2.- Soleras Metálicas
3.- Correas de Madera (Vigas de madera) 4.- Cobertura.
Otros elementos Prefabricados
1.- Porta correa simple. 2.- porta correa doble. 3.- Flejes metálicos
4.- Recubrimientos
………….a.- Tarrajeado y pañeteado ………….b.- Enchapado.
………….c.- Empapelado ………….d.- Placa tipo ladrillo.
5.- Elementos de formación de placas (formaletas) ………..a.-Formaleta
6.- Instalaciones eléctricas e Instalaciones Sanitarias
CENTRO DE SERVICIOS SOCIALES Y HUAMANITARIOS DEL HOGAR DE CRISTO – SHC JR. CASTILLA 509 SAN MIGUEL
TELF: 7156163
SISTEMA CONSTRUCTIVO NO CONVENCIONAL WALLTECH – Resolución
Ministerial Nº 231 – 2009 –VIVIENDA (21-08-09)
El sistema walltech consiste en paneles modulares a base de armaduras verticales y refuerzos horizontales de acero de alta resistencia que forman una reticula estructural, sobre la cual se coloca una malla de metal desplegado. El panel esta protegido contra la corrosión por una pintura de base alquídica. Los paneles se conectan entre si para formar los muros de las viviendas o edificaciones en general. Los módulos se fabrican con los vanos correspondientes a puertas y ventanas
Las caras del panel son recubiertas por mortero simple de cemento, creando un vacio entre las mismas. Los paneles son unidos entre si por medio de conectores verticales que transmite los esfuerzos normales y cortantes, garantizando de esa manera la continuidad de los paneles y permitiendo que la estructura se comporte en forma monolítica.
La aplicación del sistema Walltech se circunscribe a estructuras diafragmadas o no diafragmadas, en la que los paneles Walltech, cumplen una función portante ante cargas de gravedad y laterales.
Este sistema se puede utilizar para construir viviendas y otro tipo de estructuras diafragmadas o no diafragmadas, en la que los paneles Walltech, cumplen una función portante ante cargas de gravedad y laterales.
Este sistema se puede utilizar para construir viviendas y otro tipo de estructuras, con configuración estructural regular y luces relativamente pequeñas, de hasta tres (3) niveles, siendo el ultimo nivel de material ligero.
Telf. 2116300
Para mayor información llamar a la Dirección Nacional de Construcción Telf : 4269696 anx 131
