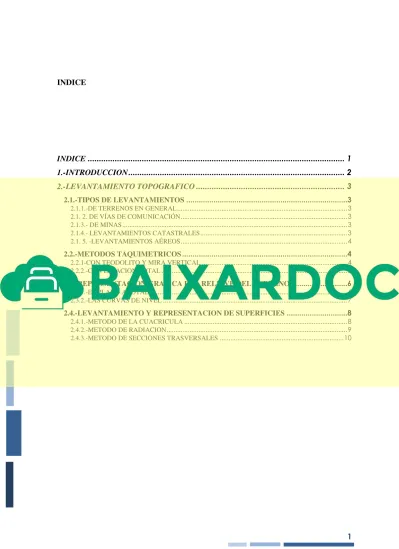

1 INDICE
INDICE ... 1
1.-INTRODUCCION ... 2
2.-LEVANTAMIENTO TOPOGRAFICO ... 3
2.1.-TIPOS DE LEVANTAMIENTOS ...3
2.1.1.-DE TERRENOS EN GENERAL ... 3
2.1. 2. DE VÍAS DE COMUNICACIÓN ... 3
2.1.3.- DE MINAS ... 3
2.1.4.- LEVANTAMIENTOS CATASTRALES ... 3
2.1. 5. -LEVANTAMIENTOS AÉREOS ... 4
2.2.-METODOS TAQUIMETRICOS ...4
2.2.1-CON TEODOLITO Y MIRA VERTICAL ... 4
2.2.2.-CON ESTACION TOTAL ... 5
2.3.-REPRESENTACION GRAFICA DEL RELIEVE DEL TERRENO ...6
2.3.1.-EL PLANO ACOTADO ... 6
2.3.2.-LAS CURVAS DE NIVEL ... 7
2.4.-LEVANTAMIENTO Y REPRESENTACION DE SUPERFICIES ...8
2.4.1.-METODO DE LA CUACRICULA ... 8
2.4.2.-METODO DE RADIACION... 9
2.4.3.-METODO DE SECCIONES TRASVERSALES ... 10
1.-INTRODUCCION
El presente informe, es el resultado del proceso de recopilación de datos referentes a un levantamiento topográfico, los métodos por los que se desarrolla, los instrumentos y métodos de representación del mismo.
El levantamiento topográfico puede ser útil, por una parte, para trazar un plano que ayude a organizar el trabajo y por otra para colocar sobre el terreno marcas que guien su ejecución.
2.-LEVANTAMIENTO TOPOGRAFICO
El levantamiento es un conjunto de operaciones que determinan las posiciones de puntos, la mayoría calculan superficies y volúmenes y la representación de medidas tomadas en el campo mediante perfiles y planos entonces son topográficos.
Un levantamiento topográfico permite trazar mapas o planos de un área, en los cuales aparecen:
las principales características físicas del terreno, tales como rios, lagos, reservorios, caminos, bosques o formaciones rocosas; o también los diferentes elementos que componen la granja, estanques, represas, diques, fosas de drenaje o canales de alimentación de agua;
Las diferencias de altura de los distintos relieves, tales como valles, llanuras,
colinas o pendientes; o la diferencia de altura entre los elementos de la granja. Estas diferencias constituyen el perfil vertical.
2.1.-TIPOS DE LEVANTAMIENTOS
2.1.1.-DE TERRENOS EN GENERAL
Marcan linderos o los localizan, miden y dividen superficies, ubican terrenos en planos generales
ligando con levantamientos anteriores, o proyectos obras y construcciones.
2.1. 2. DE VÍAS DE COMUNICACIÓN
Estudia y construye caminos, ferrocarriles, canales, líneas de transmisión, etc.
2.1.3.- DE MINAS
Fija y controla la posición de trabajos subterráneos y los relaciona con otros superficiales.
2.1.4.- LEVANTAMIENTOS CATASTRALES
Se hacen en ciudades, zonas urbanas y municipios, para fijare linderos o estudiar las obras urbanas.
2.1. 5. -LEVANTAMIENTOS AÉREOS
Se hacen por fotografía, generalmente desde aviones y se usan como auxiliares muy valiosos
de todas las otras clases de levantamientos.
La teoría de la topografía se basa esencialmente en la Geometría Plana y Del Espacio, Trigonometría y Matemáticas en general.
Hay que tomar en cuenta las cualidades personales como la iniciativa, habilidad para manejar los aparatos, habilidad para tratar a
las personas, confianza en si mismo y buen criterio general.
2.2.-METODOS TAQUIMETRICOS
Sistema de levantamiento o procedimiento topográfico que determina simultáneamente el emplazamiento horizontal y la elevación de un punto, respecto de un sistema de referencia dado. La taquimetría tradicional determina distancias horizontales y diferencias de nivel 2.2.1-CON TEODOLITO Y MIRA VERTICAL
Sistema de levantamiento o procedimiento topográfico que determina simultáneamente el emplazamiento horizontal y la elevación de un punto, respecto de un sistema de referencia dado. La taquimetría tradicional determina distancias horizontales y diferencias de nivel
2.2.2.-CON ESTACION TOTAL
Vista como un teodolito; una estación total se compone de las mismas partes y funciones.
El estacionamiento y verticalización son idénticos, aunque para la estación total se cuenta con niveles electrónicos que facilitan la tarea. Los tres ejes y sus errores asociados también están presentes: el de verticalidad, que con la doblecompensación ve reducida su influencia sobre las lecturas horizontales, y los de colimación e inclinación del eje secundario, con el mismo comportamiento que en un teodolito clásico, salvo que el primero puede ser
corregido por software, mientras que en el segundo la corrección debe realizarse por métodos mecánicos.
El instrumento realiza la medición de ángulos a partir de marcas realizadas en discos transparentes. Las lecturas de distancia se realizan mediante una onda
electromagnética portadora (generalmente microondas o infrarrojos) con
distintas frecuencias que rebota en un prisma ubicado en el punto a medir y regresa, tomando el instrumento el desfase entre las ondas. Algunas estaciones totales presentan la capacidad de medir "a sólido", lo que significa que no es necesario un prisma reflectante.
Este instrumento permite la obtención de coordenadas de puntos respecto a
un sistema local o arbitrario, como también a sistemas definidos y materializados. Para la obtención de estas coordenadas el instrumento realiza una serie de lecturas y cálculos sobre ellas y demás datos suministrados por el operador. Las lecturas que se obtienen con este instrumento son las de ángulos verticales, horizontales y distancias. Otra particularidad de este instrumento es la posibilidad de incorporarle datos como coordenadas de puntos, códigos, correcciones de presión y temperatura, etc.
La precisión de las medidas es del orden de la diezmilésima de gonio en ángulos y de milímetros en distancias, pudiendo realizar medidas en puntos situados entre 2 y 5 kilómetros según el aparato y la cantidad de prismas usada. Para el optimo desempeño de las Estaciones Totales es necesario que el equipo esté calibrado, para ello se debe darle mantenimiento y ajustes mediante el uso de un colimador.
2.3.-REPRESENTACION GRAFICA DEL RELIEVE DEL TERRENO
2.3.1.-EL PLANO ACOTADO
Un punto en el espacio queda perfectamente definido por sus coordenada P(N,E,Z).
2.3.2.-LAS CURVAS DE NIVEL
El modo más habitual es la representación del relieve mediante curvas de nivel. Las curvas de nivel son líneas imaginarias que unen puntos con la misma cota en unos intervalos definidos, o dicho de otra forma, son el resultado de cortar la superficie terrestre con unos planos horizontales a intervalos regulares.
Estas curvas se proyectan sobre el plano y representan la orografía del terreno.
La interpretación de las curvas de nivel consiste en lo contrario, al trasladar las curvas a sus correspondientes niveles se obtiene el relieve.
A través de la interpretación de las curvas de nivel se puede obtener más información que con otros métodos de representación. Las curvas de nivel muestran información sobre las pendientes o incluso se puede calcular de forma aproximada la cota de algún lugar.
2.4.-LEVANTAMIENTO Y REPRESENTACION DE SUPERFICIES
2.4.1.-METODO DE LA CUACRICULA
Se utiliza para áreas pequeñas, en terrenos de pendiente uniforme y baja vegetación.
2.4.2.-METODO DE RADIACION
2.4.3.-METODO DE SECCIONES TRASVERSALES
