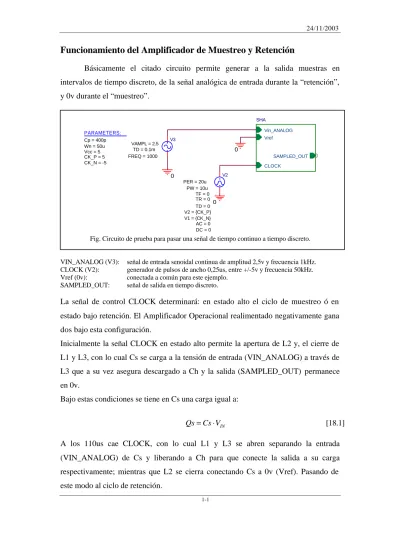

Funcionamiento del Amplificador de Muestreo y Retención

(1)

Funcionamiento del Amplificador de Muestreo y Retención

Básicamente el citado circuito permite generar a la salida muestras en intervalos de tiempo discreto, de la señal analógica de entrada durante la “retención”, y 0v durante el “muestreo”.

SHA

Vin_ANALOG Vref

SAMPLED_OUT CLOCK

0

0 0 VAMPL = 2.5 V3

TD = 0.1m FREQ = 1000 PARAMETERS:

Cp = 400p Wn = 50u Vcc = 5 CK_P = 5 CK_N = -5

V2 PER = 20u

PW = 10u TF = 0 TR = 0 TD = 0 V2 = {CK_P}

V1 = {CK_N}

AC = 0 DC = 0

Fig. Circuito de prueba para pasar una señal de tiempo continuo a tiempo discreto.

VIN_ANALOG (V3): señal de entrada senoidal continua de amplitud 2,5v y frecuencia 1kHz.

CLOCK (V2): generador de pulsos de ancho 0,25us, entre +/-5v y frecuencia 50kHz.

Vref (0v): conectada a común para este ejemplo.

SAMPLED_OUT: señal de salida en tiempo discreto.

La señal de control CLOCK determinará: en estado alto el ciclo de muestreo ó en estado bajo retención. El Amplificador Operacional realimentado negativamente gana dos bajo esta configuración.

Inicialmente la señal CLOCK en estado alto permite la apertura de L2 y, el cierre de L1 y L3, con lo cual Cs se carga a la tensión de entrada (VIN_ANALOG) a través de L3 que a su vez asegura descargado a Ch y la salida (SAMPLED_OUT) permanece en 0v.

Bajo estas condiciones se tiene en Cs una carga igual a:

VIN

Cs

Qs= ⋅ [18.1]

A los 110us cae CLOCK, con lo cual L1 y L3 se abren separando la entrada (VIN_ANALOG) de Cs y liberando a Ch para que conecte la salida a su carga respectivamente; mientras que L2 se cierra conectando Cs a 0v (Vref). Pasando de

(2)

Con lo cual la Cs se descarga a través de Ch, siendo:

Qh

Qs= [18.2]

las cargas acumuladas en las capacidades entrada (durante el ciclo de muestreo) y salida (durante el ciclo de retención) respectivamente, con:

OUT

IN Ch V

V

Cs⋅ = ⋅ [18.3]

tenemos

Ch V Cs

V_OUT = _IN [18.4]

Time

110us 120us 130us 140us 150us 160us 170us 180us 190us 200us

102us 207us

V(SHA.Vin_ANALOG) V(SHA.SAMPLED_OUT) V(SHA.Vref) 0V

1.0V 2.0V 3.0V

V(SHA.CLOCK) -5.0V

0V 5.0V

SEL>>

SAMPLE SAMPLE

HOLD HOLD HOLD

HOLD HOLD

SAMPLE SAMPLE

Time

110us 120us 130us 140us 150us 160us 170us 180us 190us 200us

102us 207us

V(SHA.Cs:1)-V(SHA.Cs:2) V(SHA.Ch:1)-V(SHA.Ch:2) -2.0V

0V 2.0V

-3.0V

HOLD

HOLD HOLD

SAMPLE SAMPLE

Fig. Análisis transitorio de señales de entrada y salida entre los 102us y 207us

Fig. Análisis de la capacidad de salida Ch y de entrada Cs.

(3)

Nótese que al ser la capacidad Cs (entrada-sampling) el doble que la capacidad Ch (salida-hold), este proceso dobla a la salida la tensión de entrada, al completarse la descarga de Cs a través de Ch.

A los 120us la señal CLOCK vuelve a activar las llaves L1 y L3 con lo cual Cs es conectada a Vin, Ch es cortocircuitada y la salida se fija en 0v. Se pasa al ciclo de muestreo.

Finalmente a los 130us vuelve a repetirse un proceso similar que lo sucedido a los 110us.

En adelante se examina el caso en cuestión, que es el utilizado en el conversor, conectando Vref a una tensión diferente de 0v. Esto se traduce en una suma ó resta de un valor fijo a la tensión retenida.

Obviamente, durante el muestreo el ciclo de muestreo Cs se conecta a Vin, se carga exactamente con la misma Qs sin importar Vref.

No así, durante el ciclo de retención, L2 conecta un extremo de Cs a Vref (diferente de 0v), y el otro extremo si a 0v (masa virtual del Operacional) junto con un extremo de Ch, a dicho instante descargado. La corriente fluye a través de Cs y Ch hasta que se cumpla que:

(

VIN VREF

)

Ch VOUT

Cs⋅ − = ⋅ [18.5]

con lo cual ahora

(

IN REF

)

OUT V V

Ch

V = Cs − [18.6]

es la nueva tensión de salida.

Ejemplo 1: (Con Vref ≠ 0v)

El siguiente circuito de prueba consiste en insertar una señal senoidal de 5v de Amplitud y frecuencia 10kHz, la señal de Clock es conectada a un generador de pulsos de 2MSa, (una posible frecuencia máxima de sampling para esta tecnología) generando 120 muestras para el intervalo de prueba de 60us. La señal Vref es un pulso que ajustamos en tiempo y amplitud de forma adecuada para que reste a la entrada, cuando ésta supera por exceso ó por defecto dicho valor, en el semiciclo

(4)

SHA

Vin_ANALOG Vref

SAMPLED_OUT CLOCK

0 0

0 V3

VAMPL = 5 TD = 0.01m FREQ = 10000

Vref

PER = 60u PW = 40u

TF = 1n TR = 1n TD = 15u V2 = 2.5v V1 = 0v AC = 0 DC = 0

V2

PER = 500n PW = 250n TF = 0 TR = 0 TD = 0 V2 = {CK_P}

V1 = {CK_N}

AC = 0 DC = 0

Time

10us 15us 20us 25us 30us 35us 40us 45us 50us 55us 60us

V(SHA.Vin_ANALOG) V(SHA.SAMPLED_OUT) V(SHA.Vref) -5.0V

0V 5.0V

Fig. Circuito de prueba del SHA

Fig. Respuesta transitoria del Circuito de prueba del SHA para un semiciclo positivo de una senoide de 10kHz, 5Vp a 2MSa con Vref positiva.

(5)

Time

V(SHA.Vin_ANALOG) V(SHA.SAMPLED_OUT) V(SHA.Vref) -5.0V

0V 5.0V

Ejemplo 2: Como parte de una etapa del conversor A/D.

2x_SHA representa el SHA de salida en la etapa del pipeline, elabora el residuo muestreando, duplicando y reteniendo el resultado de la resta entre VIN_ANALOG y Vref.

ADSC

1.5BIT_ADSC VIN_ANALOG VREF_N

A VREF_P

B

¬LATCH

DAC

1.5BIT_DAC DIGITAL_INPUT_A DIGITAL_INPUT_B ANALOG_OUTPUT

SHA

2x_SHA Vin_ANALOG Vref

SAMPLED_OUT

CLOCK

RESIDUO VR_P/4

B

VR_N/4

VIN_ANALOG

A

CLOCK

SHA.VIN_ANALOG: señal de entrada continua retenida con la anterior fase de clock.

SHA.CLOCK: fase de reloj para esa etapa.

SHA.Vref: conectada a la salida del DAC, pudiendo ser 0v, +2,5v ó -2,5v.

Fig. Respuesta transitoria del Circuito de prueba del SHA para un semiciclo negativo de una senoide de 10kHz, 5Vp a 2MSa con Vref negativa.

(6)

Time

V(PIPELINE_STAGE0.SHA.VIN_ANALOG) V(PIPELINE_STAGE0.SHA.VREF) V(PIPELINE_STAGE0.SHA.SAMPLED_OUT) -4.0V

-2.0V 0V 2.0V 4.0V

Fig. Comportamiento Transitorio del SHA de salida en la primer etapa de un conversor A/D Pipeline con Vref en 0v y –2.5v.
