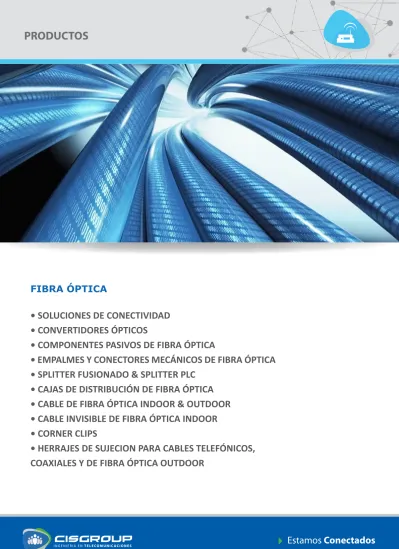

PRODUCTOS FIBRA ÓPTICA

(1)

PRODUCTOS

FIBRA ÓPTICA

• SOLUCIONES DE CONECTIVIDAD

• CONVERTIDORES ÓPTICOS

• COMPONENTES PASIVOS DE FIBRA ÓPTICA

• EMPALMES Y CONECTORES MECÁNICOS DE FIBRA ÓPTICA

• SPLITTER FUSIONADO & SPLITTER PLC

• CAJAS DE DISTRIBUCIÓN DE FIBRA ÓPTICA

• CABLE DE FIBRA ÓPTICA INDOOR & OUTDOOR

• CABLE INVISIBLE DE FIBRA ÓPTICA INDOOR

• CORNER CLIPS

(2)

PRODUCTOS

FIBRA ÓPTICA

Soluciones de conectividad

SFP (SM y MM)

SFP BIDI (SC y LC)

Características del Producto _Aplicaciones

Aplicaciones • Velocidad de datos: 155M/622M/1.25G/2.5G/4G. • Longitud de onda: 850nm/1310nm/1550nm. • Fotodiodo receptor PIN/APD. • Paquete duplex LC SFP MSA. • Alimentación +3.3V. • Con o sin función DDM. • Bajo EMI y excelente protección ESD. • Distancia desde SX 0.5 km hasta ZX 120 km. • Enlace de datos ATM y SONET/SDH. • Canalización de Fibra 1x/2x/4x. • Ethernet. • SONET/SDH. • Canalización de Fibra . • Velocidad de datos: 5M/622M/1.25G/2.5G/4G. • Longitud de onda: 1310nm/1550nm/1490nm. • Fotodiodo receptor PIN/APD. • SPF MSA Paquete BIDI SC/LC. • Alimentación +3.3V. • Diagnósticos Digitales. • Bajo EMI y excelente protección ESD. • Distancia desde LX 10km hasta ZX 120 km.

Características del Producto

CWDM SFP Características de Producto Aplicaciones

(3)

PRODUCTOS

DWDM XFP Aplicaciones • 10G BASE-ER/EW Ethernet. • SONET OC-192/SDH STM-64. • Otros enlaces ópticos. SFP+ • Conformidad SFP + MSA. • Bajo consumo de energía (<1W). • Diagnósticos Digitales. • Opciones de temperatura comercial e industrial. • 10G Serie Eléctrica I/F. • Entrada 3.3V DC. • Distancia: 300 m | 2, 10, 40, 80 y 120 Km. • Canalización de Fibra 6G, 8G • Ethernet de 10 Gigabit.

XFP Características de Producto Aplicaciones

• Transmisor de diodo láser 850 nm/1310 nm/1550 nm. • Soporta desde 9.95 Gb/s hasta 11.3 Gb/s veloci-dad de datos. • Consumo de energía debajo de 2.5W. • Paquete XFP MSA con conector dúplex LC. • Interface de monitoreo para diagnóstico digital. • Opciones de temperatura comercial e industrial. • No requiere reloj de referencia. • Distancia: 300m, 2km, 40km, 80km y 120 km. • Ethernet de 10 gigabit y SONET/SDH. Características de Producto

Características de Producto Aplicaciones

(4)

(5)

PRODUCTOS

Componentes Pasivos de Fibra Óptica

ESPECIFICACIONES

Monomodo Multimodo

Pérdidas de inserción ≤ 0.20 dB ≤ 0.25 dB Pérdida de retorno ≥ 50 dB (PC) / ≥ 55 dB (UPC) / ≥ 65 dB (APC)

Durabilidad <0.20 dB cambio típico, luego de 1000 _conexiones. Rango de Temperatura de

(6)

PRODUCTOS

ESPECIFICACIONES Monomodo Multimodo Pérdidas por inserción ≤ 0.20 dB ≤ 0.25 dB Pérdidas de retorno ≥ 50 dB (PC) / ≥ 55 dB (UPC) / ≥ 65 dB (APC) Durabilidad <0.20 dB cambio típico, 1000 acoplado.

(7)

PRODUCTOS

Empalmes y conectores mecánicos de fibra óptica

ITEM Parámetros Técnicos

Aplica para fibra de φ 0.25 mm & φ 0.90 mm Diámetro de la fibra óptica 125 μm (652 & 657) Diámetro del Tight Buffer 250 μm y 900 μm Modo aplicable Monomodo y Multimodo Tiempo de operación Aprox. 10 s (sin corte de fibra) Pérdidas por inserción ≤ 0.10 dB (1310nm & 1550 nm) Pérdidas de retorno ≤ -40 dB Fuerza de sujeción de fibra desnuda >5 N Fuerza de sujeción de fibra con Tight Buffer >8 N Temperatura de uso -40 ~ +75 ºC Reusabilidad (10 veces) IL ≤ 0.2 dB - RL ≤ 5dB

ITEM Parámetros Técnicos

(8)

PRODUCTOS

Splitter fusionado & splitter PLC

(9)

PRODUCTOS

Cajas de distribución de Fibra Óptica

Panel de distribución deslizable de montaje

Con correderas de aluminio y funciones de auto bloqueo que previenen las caídas al mover la caja. Montaje en rack de 19 pulgadas para adaptadores ST, SC, LC, MTRJ y FC.

Panel de estante fijo

Este panel de fibra óptica fijo tiene la medida standard de 19 pulgadas, con caja de acero laminado en frío, y cubierta frontal de metal.

Caja tipo ODF

La unidad ODF es una parte necesaria del repartidor óptico. El empalme para 12 núcleos de fusión cumple el rol principal y su función es empalmar, proteger y almacenar.

Panel de conexiones de interior

Es útil para fibras monomodo, cintas de fibra y haces de fibra para uso en interior.

Panel de conexiones de exterior

(10)

PRODUCTOS

Cable de Fibra Óptica Indoor & Outdoor

Cable de Fibra Óptica ADSS

Cable Drop FTTH

Fibra Duplex Cable Indoor

Fibra Simplex Cable Indoor

Cable Break Out Multipropósito

Diagrama de Estructura

HDPE jacket MDPE jacket FRP Fibra Óptica Relleno Relleno Aramid yarns Unidad de fibra óptica Fibra Tight Buffer Miembro de fuerza FRP Aramid yarn LSZH Jacket Subunit Jacket Alambre de acero PVC Jacket Miembro de fuerza FRP Tubo holgado PBT Construcción

•

Tubo holgado.

•

Elemento central de refuerzo no metálico.

•

Relleno.

•

PE Jacket o vaina AT anti erosión eléctrica.

•

Fibra aramid como elemento reforzante. • Características

•

Baja atenuación y dispersión, tecnologia de trenzado para asegurar una buena transmisión, y un buen rendimiento.

•

Excelente resistencia a la tracción.

•

Pequeño diámetro exterior, ligereza, construcción compac-ta y buena flexibilidad. Aplicación

•

Adecuada para instalar en postes de alta o media tensión

•

Áreas susceptibles a altas intervenciones electro magnéti-cas o rayos.

•

LAN Instalación aérea Cable Óptico ADSS

(11)

PRODUCTOS

Cable invisible de Fibra Óptica Indoor

(12)

PRODUCTOS

Cable invisible de Fibra Óptica Indoor

UNIDAD VALOR Core / Clad Error de Concentricidad um ≤ 0.5 Diámetro del revestimiento um 125.0 ± 0.7 Revestimiento de no circularidad % ≤ 1.0-40~+60 Diámetro de recubrimiento primario um 245 ± 10 PMDQ* (Promedio Cuadratura) ps/ √km ≤ 0.20 Prueba de nivel kpsi, % 100 (=0.69 Gpa), 1%

Micro-Bending

Radio de curvatura (mm) 15 7.5 5 Vueltas flexión 10 1 1 Max a 1550 nm (db) 0.05 0.1 0.12

Pruebas mecánicas y ambientales

Test Método de prueba Requisitos de aceptación

Resistencia a la tracción IEC 794 a 1-E1 - Carga: 5 Newton_{- Tiempo de carga : ≥1 minute}

(13)

PRODUCTOS

Corner clips

*Imágenes ilustrativas. Consultar por otros productos.
