PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 2 de 34
TABLADECONTENIDO
TABLA DE CONTENIDO ... 2
1. OBJETIVOS ... 4
1.1. Objetivo General ... 4
1.2. Objetivos Específicos ... 4
2. ALCANCE ... 5
3. CONDICIONES GENERALES ... 5
4. RESPONSABILIDADES ... 5
5. ACTIVIDADES QUE GENERAN EL IMPACTO ... 6
6. COMPONENTES AMBIENTALES AFECTADOS E IMPACTOS AMBIENTALES .. 6
7. PROGRAMA DE USO EFICIENTE Y AHORRO DE AGUA ... 7
7.1 Sistema De Recolección De Aguas Lluvias Mediante Sistema SCAPT ... 7
7.1.1. Descripción De La Tecnología A Utilizar ... 8
7.1.2. Criterios De Diseño ... 8
7.1.3. Elementos De Sistema De Captación De Aguas Lluvias SCAPT ... 9
7.1.4. Metodología De Diseño ... 13

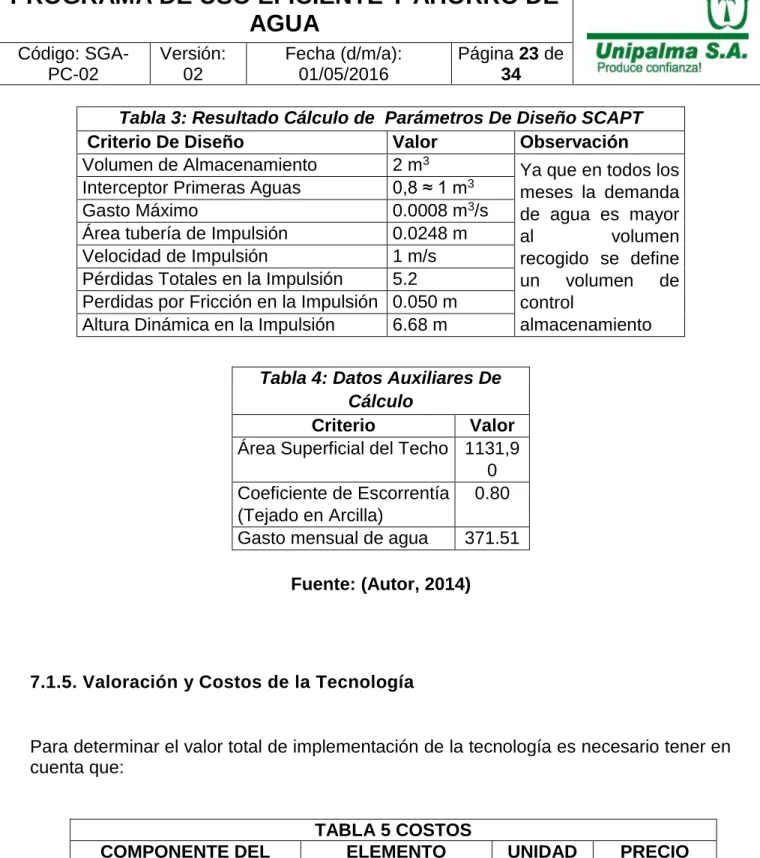

7.1.5. Valoración y Costos de la Tecnología ... 23
7.2. Actividades Para La Disminución De Consumo De Agua ... 25
7.2.1. Instalación De Registros ... 25
7.2.2. Instalación De Equipos Ahorradores En Puntos De Alto Consumo De Agua ... 26
7.2.3. Inspección De Fugas Y Malgasto Agua ... 26
7.2.4. Mensajes Alusivos ... 27
7.2.5. Capacitación Y Sensibilización ... 27

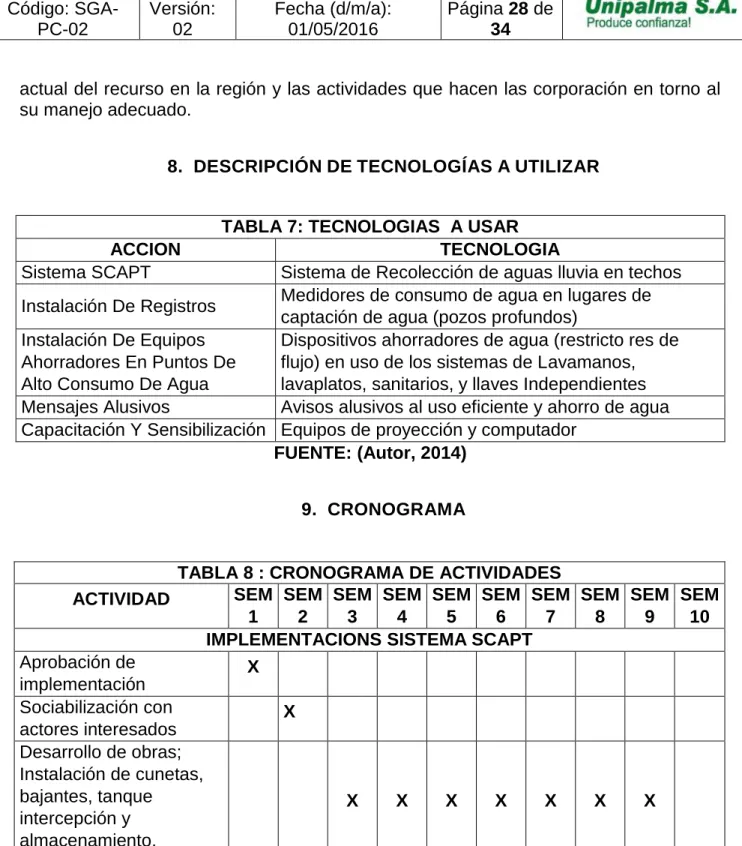

8. DESCRIPCIÓN DE TECNOLOGÍAS A UTILIZAR ... 28
9. CRONOGRAMA ... 28
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 3 de 34
11. RESPONSABLE DE EJECUCIÓN ... 30
12. PERSONAL REQUERIDO ... 31
13. SEGUIMIENTO Y MONITOREO ... 31

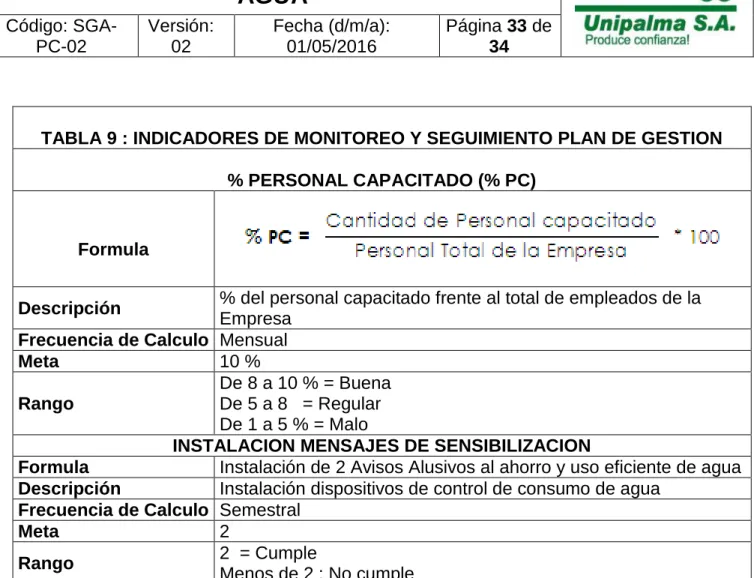

13.1. Indicadores de Gestión y Monitoreo ... 31
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 4 de 34
1. OBJETIVOS
1.1. Objetivo General
Establecer acciones, y recursos orientados a la correcta gestión del recurso hídrico usado en las actividades de la compañía, que puedan ser evaluadas periódicamente y que garantice la minimización de impactos ambientales, la reducción de costos en el manejo y tratamiento final, el cumplimiento de la normatividad vigente y el fortalecimiento de la cultura ambiental en el personal de la empresa, lo que llevara a fomentar el desarrollo sostenible en la organización.
1.2. Objetivos Específicos
Disminuir de volumen de agua captada de las fuentes de agua superficiales y pozos profundos para el desarrollo de las actividades de la empresa mediante sistemas de aprovechamiento de aguas lluvias.
Disminuir costos en el proceso productivo en términos de pago de regalías por explotación de fuentes hídricas.
Hacer Monitoreo y seguimiento al consumo de agua mediante instalación de dispositivos de control e inspecciones periódicas a la plantación.
Disminuir el consumo de agua en la realización de actividades productivas y complementarias.
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 5 de 34
2. ALCANCE
Este es aplicable y de estricto cumplimiento en todos los procesos, actividades y/o servicios que son desarrollados por la empresa que requieran el uso de agua durante su operación.
3. CONDICIONESGENERALES
Cada vez que se presenten cambios significativos en las actividades de campo, en los procesos de la planta de beneficio y/o en las instalaciones de la empresa que puedan generar algún tipo de consumo extraordinario de agua, se debe informar al área de Gestión Ambiental para realizar su seguimiento.
4. RESPONSABILIDADES
La responsabilidad de la ejecución de este programa recae en todo el personal involucrado y su coordinación estará a cargo del área de Gestión Ambiental.
Gerencia general
Hacer uso adecuado del agua y promover su ahorro, aprobar este documento, asignar los recursos necesarios para la aplicación de este procedimiento y velar por su correcto cumplimiento.
Directores, Subdirectores y Jefes
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 6 de 34
Administrativos
Todo el personal administrativo es responsable de realizar Hacer uso adecuado del agua y promover su ahorro, seguir los planes de acción propuestos para su área y velar por su oportuno cumplimiento.
Supervisores
Hacer uso adecuado del agua y promover su ahorro, suministrar información al área de gestión ambiental, comunicar novedades, desarrollar planes de acción definidos con el jefe inmediato y/o director de área y velar por su cumplimiento.
Operarios
Hacer uso adecuado del agua y promover su ahorro, suministrar información, reportar novedades y cumplir actividades asignadas por los supervisores para el cumplimiento del Programa.
5. ACTIVIDADESQUEGENERANELIMPACTO
Actividades que en las diferentes áreas requieran el consumo de agua. Principalmente las actividades de riego de lotes de producción, también las actividades de aseo y mantenimiento de instalaciones, laboratorios, casino y alojamientos.
6. COMPONENTESAMBIENTALES AFECTADOSEIMPACTOS AMBIENTALES
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 7 de 34
Hay que tener en cuenta que la zona está presentando cambios climáticos tales como la prolongación del verano y la intensificación de del fenómeno del niño por lo tanto hay que implementar alternativas que permitan manejar estas situaciones
7. PROGRAMADE USOEFICIENTEYAHORRODEAGUA
7.1 Sistema De Recolección De Aguas Lluvias Mediante Sistema SCAPT
La formulación de esta alternativa tecnológica va enfocada al aprovechamiento y uso del agua lluvia en actividades que no requieran la calidad potable del agua, tales como actividades industriales, riego a lotes de producción, lavado instalaciones, equipos, baños, hidratación de búfalos, y otras que involucren altos consumos del recurso.
Esta estrategia fue incluida en el programa de manejo y uso eficiente de agua ya que el área en donde se va a implementar cumple con los parámetros de diseño y ejecución de la tecnología, en términos de régimen de precipitaciones media y alta, existe disponibilidad de información (datos de precipitación mensual de un periodo mayos a 10 años e) y recursos que permitan si diseño (infraestructura ideal para su instalación).
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 8 de 34
7.1.1. Descripción De La Tecnología A Utilizar
La tecnología SCAPT es un Sistema De Captación De Agua lluvia En Techos para el usos agrícola o doméstico. Como toda tecnología tiene pro y contras como encontramos en la tabla 1:
7.1.2. Criterios De Diseño
Para determinar la factibilidad de la implementación del sistema en la empresa hay que contemplar dos tipos de factores:
TÉCNICOS: Producción u oferta y la demanda de agua:
Producción u “oferta” de agua; Se refiere a la precipitación del área de trabajo durante el año y con las variaciones estacionales de la misma. Para estos sistemas la literatura recomienda trabajar con promedios mensuales durante un periodo no menor a 10 años para garantizar confiabilidad en el
1 (UNATSABAR), Unidad de Apoyo Técnico en Saneamiento Básico Rural, GUÍA DE DISEÑO PARA CAPTACION DEL AGUA DE LLUVIA, Centro Panamericano de Ingeniería Sanitaria y Ciencias del Ambiente, División de Salud y Ambiente, Organización Panamericana de la Salud Oficina Sanitaria Panamericana - Oficina Regional de la, Organización Mundial de la Salud. LIMA 2001

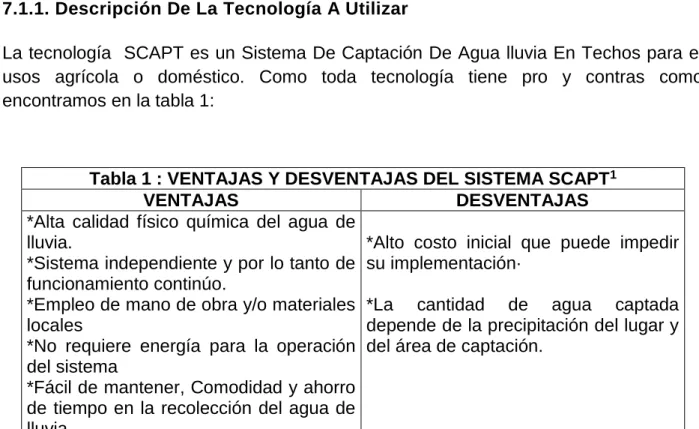

Tabla 1 : VENTAJAS Y DESVENTAJAS DEL SISTEMA SCAPT1
VENTAJAS DESVENTAJAS
*Alta calidad físico química del agua de lluvia.
*Sistema independiente y por lo tanto de funcionamiento continúo.
*Empleo de mano de obra y/o materiales locales
*No requiere energía para la operación del sistema
*Fácil de mantener, Comodidad y ahorro de tiempo en la recolección del agua de lluvia.
*Alto costo inicial que puede impedir su implementación·
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a):
01/05/2016 Página 9 de 34
diseño. Los datos usados para este caso son de la estación meteorológica ubicada en la plantación de SANTA BARBARA.
Demanda de agua; Hace referencia a la necesidad del recurso para el desarrollo de las actividades normales de la empresa. Este valor fue calculado para la línea de producción de pastas, pero se usaron los datos referentes a los consumos de agua potable de la empresa en el periodo 2011-2014.
ECONOMICOS:
El factor económico es muy importante en la factibilidad de implementación de la tecnología ya que permite relacionar los criterios de oferta y demanda del recurso y así determinar si es eficiente en términos de ahorro de dinero, además permite saber si el beneficio justifica los cotos de ejecución.
7.1.3. Elementos De Sistema De Captación De Aguas Lluvias SCAPT
Un sistema Normalizado está compuesto de cuatro partes fundamentales: Captación, Recolección, Interceptor de primeras aguas y Almacenamiento. Y dependiendo de la necesidad de calidad de agua y de distribución es necesario o no anexar Sistemas de filtración rápida y una Red de distribución de agua lluvia.
En la figura 1 se presenta un Estema básico del sistema2:
2UNATSABAR), Unidad de Apoyo Técnico en Saneamiento Básico Rural, GUÍA DE DISEÑO PARA CAPTACION DEL AGUA DE LLUVIA, Centro
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 10 de
34
Figura: 1: Esquema Sistema SCAPT
A. Componentes del sistema SCAPT en la empresa
Captación: El techo de la compañía será la superficie destinada para la recolección del agua lluvia. Esta cumple con los requerimientos en términos de pendiente y superficie, lo que permite el correcto escurrimiento del agua lluvia hacia el sistema de recolección. Es decir el techo tiene una pendiente superior a 5% y su material la teja en arcilla, material adecuado dadas sus características de durabilidad y producción de agua recolectada de buena calidad. (Abdulla y Al-Shareef)3
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 11 de
34
Recolección Y Conducción: La recolección se hará por medio de canaletas plásticas que serán instalas en los bordes del tejado. El plástico es un material liviano, resistente al agua y fácil de unir entre sí, características importantes para el manejo de fugas. La inclinación de las mismas es adecuada ya que permiten que la conducción del agua lluvia hacia las bajantes.
Interceptor Primeras Aguas: Es el dispositivo dirigido a captar las primeras aguas lluvias correspondientes al lavado del área de captación, con el fin de evitar el almacenamiento de aguas con gran cantidad de impurezas. En el diseño del dispositivo se debe tener en cuenta el volumen de agua requerido para lavar el techo y que se estima en 1 litro por m2 de techo. Se debe tener en
cuenta que el agua recolectada temporalmente por el interceptor, también puede utilizarse para el riego de plantas o jardines.4
El interceptor consta de un tanque, al cual entra el agua por medio de los bajantes unidos a las canaletas. El tanque interceptor debe contar con una válvula de flotador que permita su llenado, cuando éste alcance el nivel deseado, la válvula impedirá el paso del agua hacia el interceptor y la dirigirá hacia el tanque de almacenamiento. Adicionalmente debe tener una válvula de purga en la parte inferior del tanque para hacer el mantenimiento después de cada lluvia.
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 12 de
34

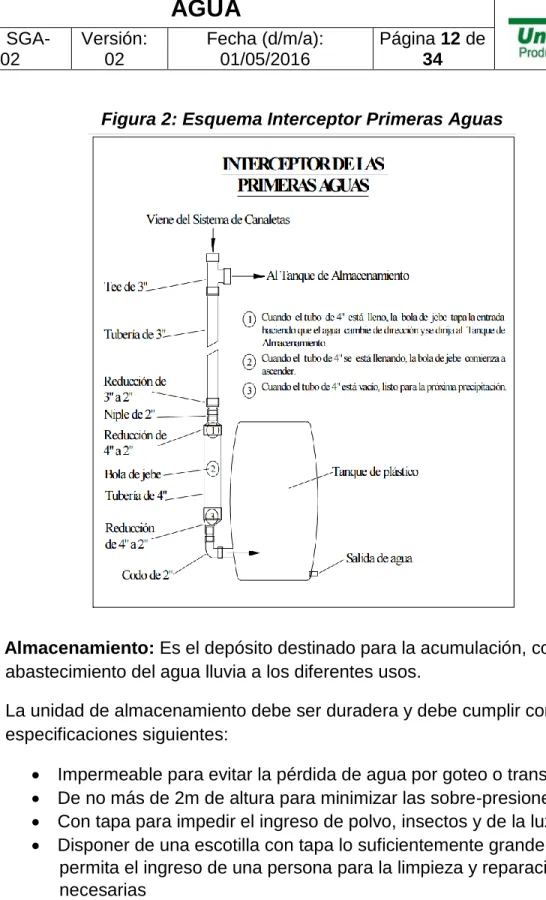

Figura 2: Esquema Interceptor Primeras Aguas
Almacenamiento: Es el depósito destinado para la acumulación, conservación y abastecimiento del agua lluvia a los diferentes usos.
La unidad de almacenamiento debe ser duradera y debe cumplir con las especificaciones siguientes:
Impermeable para evitar la pérdida de agua por goteo o transpiración
De no más de 2m de altura para minimizar las sobre-presiones
Con tapa para impedir el ingreso de polvo, insectos y de la luz solar
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 13 de
34
La entrada y el rebose deben contar con mallas para evitar el ingreso de insectos y animales
Dotado de dispositivos para el retiro de agua y el drenaje.
Red De Distribución Y Sistema De Bombeo: La distribución de sistema del agua recogida se hará en paralelo al sistema de acueducto y llegaran a cuatro puntos hidráulicos en donde se va a usar el agua lluvia. El material de la red de distribución será en PVC y tenga una diámetro 1 ¼ pulgadas. En cuanto al
sistema de distribución del recurso será por gravedad ya que es más económico que instalar un sistema de bombeo. Para ello se generará una plataforma con altura suficiente que garantice circulación en puntos de consumo.
7.1.4. Metodología De Diseño
Datos de precipitación
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 14 de
34
Figura 3: Precipitación Promedio Mensual (Mm) (Histórico 12 Años)
Fuente: (Autor, 2014)
Calculo De Parámetros De Diseño5 Precipitación Promedio Mensual
513CASTAÑEDA, Palacio Natalia. Propuesta De Un Sistema De Aprovechamiento De Agua Lluvia, Como Alternativa Para El Ahorro De Agua
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 15 de
34
Donde:
PPi: Precipitación promedio mensual (mm/mes)
Pi: precipitación mensual del mes i (mm/mes)
N: Número de años
Dotación De Agua Mensual: Cantidad de agua necesaria para el desarrollo de actividades de la empresa
Donde:
Di: Dotación de agua en el mes i (m3/mes)
Dot: Dotación (L/persona/día)
Nd: Número de días al mes
Este valor fue determinado usando la información inscrita en el RUA. Allí en el Capítulo 3 Sección 1 se especifica el consumo total anual de las diferentes fuentes de agua; Rio GuacavÍa y el pozo profundo. Con estos datos se hizo la determinación del consumo promedio mensual de agua y fue el valor usado como dotación de agua mensual.
Oferta De Agua Mensual: Cantidad de agua captada en la superficie del Techo.
Donde:
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 16 de
34
PPi: Precipitación promedio mensual (mm/mes)
Ce: Coeficiente de escorrentía
AC: Área de captación (m2)
Oferta De Agua Mensual Teniendo En Cuenta Perdidas
Donde:
A’i: Oferta de agua mensual teniendo en cuenta las pérdidas (m3/mes)
Ai: oferta de agua mensual (m3/mes)
Dotación Acumulada
Donde:
Dai: Demanda acumulada al mes i (m3)
Da (i-1): Demanda acumulada al mes anterior (m3)
Di: Demanda del mes i (m3)
Oferta Acumulada
Donde:
Aai: Oferta acumulada al mes i (m3)
Aa (i-1): Oferta acumulada al mes anterior (m3)
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 17 de
34
Volumen De Almacenamiento
Donde:
Vi: Volumen de almacenamiento en el mes i (m3)
Aai: Oferta acumulada al mes i (m3)
Dai: Demanda acumulada al mes i (m3)
Interceptor De Primeras Aguas
Donde:
Vint: Volumen del interceptor (m3)
AC: Área de captación (m2)
Potencial De Ahorro De Agua Potable: volumen de agua lluvia posible de ser recolectada y la demanda existente, en un mes.
Donde:
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 18 de
34
A’i: Oferta de agua en el mes i teniendo en cuenta las perdidas (m3)
Di: Demanda de agua en el mes i (m3)
Gasto Máximo: Para 4 puntos hidráulicos (vertederos) con un Caudal = 0.2 c/u
Donde:
Qi: Caudal instantáneo de cada aparato sanitario (L/s)
N: Número de aparatos comunes.
Área De La Tubería De Impulsión: Según la tabla de Equivalencias el diámetro debería ser de 1 ¼ de pulgada,
Donde:
A: Área de la tubería de impulsión (m2)
Θ: Diámetro de la tubería (m)
Velocidad De Impulsión.
Donde:
V: Velocidad de impulsión (m/s) Q: Caudal (m3/s)
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 19 de
34
Altura dinámica total en la impulsión.
Donde:
Q: Caudal (m3/s)
C: Coeficiente de Hazen Williams
Θ: Diámetro de la tubería (m)
J: Perdida de carga unitaria (m/m)
Pérdidas Totales En La Impulsión.
Donde:
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 20 de
34
Figura 4: Longitud equivalente en pérdidas localizadas. (En metros de tubería rectilínea)
Perdidas por fricción en la impulsión.
Donde:
K: Perdidas por fricción (m)
V: Velocidad (m/s)
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 21 de
34
Altura dinámica total en la impulsión.
Donde:
Hd: Altura dinámica total (m)
H: Altura estática (m)
J: Perdida de carga unitaria (m/m)
∆h: Sumatoria de las pérdidas totales (m)
K: Pérdidas por fricción (m)
Sistema De Bombeo: Para le sistema de bombeo se usara una bomba sumergible con las siguientes características:
Tubería De Distribución: La tubería a usar para la distribución del agua lluvia en los diferentes puntos hidráulicos será en PVC y tenga una diámetro 1 ¼
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02 Versión: 02 Fecha (d/m/a): 01/05/2016Página 22 de
34
RESULTADOS DE DISEÑO
Tabla 2: Resultado Cálculo De Parámetros De Diseño SCAPT Oferta, Demanda Y Potencial De Ahorro
MES Precipitación Promedio Mensual Dotación de Agua Mensual Oferta de Agua Mensual Oferta Mensual con Perdidas Oferta Acumulada Dotación Acumulada Volumen Almac. Potencial de Ahorro Agua Potable
Ppi Di Ai A"i Aai Dai Vi PPWS
mm/mes m3/mes m3/mes m3/mes m3 m3 m3 %
ENERO 26,26 371,51 23,76 19,01 19,01 371,51 -352,50 5,12 FEBRERO 45,94 371,51 41,56 33,25 52,26 743,02 -690,76 8,95 MARZO 153,59 371,51 138,97 111,18 163,44 1114,53 -951,09 29,93 ABRIL 414,86 371,51 375,37 300,30 463,74 1486,04 -1022,30 80,83 MAYO 398,76 371,51 360,80 288,64 752,37 1857,55 -1105,18 77,69 JUNIO 332,52 371,51 300,86 240,69 993,06 2229,06 -1236,00 64,79 JULIO 294,21 371,51 266,20 212,96 1206,02 2600,57 -1394,55 57,32 AGOSTO 249,02 371,51 225,32 180,25 1386,27 2972,08 -1585,81 48,52 SEPTIEMPRE 244,78 371,51 221,47 177,18 1563,45 3343,59 -1780,14 47,69 OCTUBRE 277,72 371,51 251,28 201,02 1764,48 3715,1 -1950,62 54,11 NOVIEMBRE 187,99 371,51 170,10 136,08 1900,56 4086,61 -2186,05 36,63 DICIEMBRE 75,33 371,51 68,16 54,53 1955,08 4458,12 -2503,04 14,68
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 23 de
34
Fuente: (Autor, 2014)
7.1.5. Valoración y Costos de la Tecnología
Para determinar el valor total de implementación de la tecnología es necesario tener en cuenta que:
TABLA 5 COSTOS COMPONENTE DEL
SISTEMA
ELEMENTO UNIDAD PRECIO Tanque Intercepción Tanque De 1m3 1 $234.900
Tabla 3: Resultado Cálculo de Parámetros De Diseño SCAPT Criterio De Diseño Valor Observación
Volumen de Almacenamiento 2 m3
Ya que en todos los meses la demanda de agua es mayor al volumen recogido se define un volumen de control
almacenamiento Interceptor Primeras Aguas 0,8 ≈ 1 m3
Gasto Máximo 0.0008 m3/s
Área tubería de Impulsión 0.0248 m Velocidad de Impulsión 1 m/s Pérdidas Totales en la Impulsión 5.2 Perdidas por Fricción en la Impulsión 0.050 m Altura Dinámica en la Impulsión 6.68 m
Tabla 4: Datos Auxiliares De Cálculo
Criterio Valor
Área Superficial del Techo 1131,9 0 Coeficiente de Escorrentía (Tejado en Arcilla)
0.80
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02 Versión: 02 Fecha (d/m/a): 01/05/2016Página 24 de
34
Primeras Aguas
Tanque Almacenamiento Tanque de 2 m3 1 $ 570.900
Red De Distribución
Tubería PVC 1 ¼” 70 metros $451.500 Codo PVC 1 ¼” 4 $8.400 Unión Reducción 1 ¼”
A ½
4 $5.160
4 Llaves De Paso 4 $41.000
Recolección y conducción
Tubería PVC 1 ¼” 30 metros $193.500 Codo PVC 1 ¼” 8 $16.800 Unión Reducción 1 ¼”
A ½
8 $ 46.160
Mano de Obra Obreros de
construcción
3 Asumidos por la empresa
Plataforma Material para
elevación de tanques
1 $400.000
TOTAL $1.968.320
Fuente: (Autor, 2014)
La implementación de la tecnología tendría un valor de $1.968.320 sin incluir otro gasto adicional como la compra de material de construcción u otros equipos.
Teniendo en cuenta los datos obtenidos podemos decir que la empresa presenta un gasto promedio mensual de 371.51 m3/mes. De acuerdo a los cálculos hechos que el
sistema de recolección de agua lluvia aportaría el 40 % de total consumido en la empresa. Es decir que de los 371.51 m3/mes usados en la empresa para las diferentes
actividades, se aportarían 163 m3/mes. Si bien este volumen no cubre el gasto mensual
para riego y actividades industriales, si suple la necesidad hídrica de otras actividades con alto consumo. Por tanto se puede afirmar que esta estrategia generaría un ahorro total anual de aproximadamente 1955 m3 de agua.
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 25 de
34
TABLA 6: VALORACION ECONOMICA DE LA TECNOLOGIA
VARIABLE FORMULA VALOR
Cantidad promedio consumida al mes (m3) Dai 371,51
Cantidad recolectada al mes (m3) A"i 163,00
Valor Promedio Cancelado Mensual ($) VPC 300000 Valor Promedio Unitario por m3 ($) VPU =VPC/Dai 807,52
Valor Ahorrado Promedio Mensual ($) VPAM= VPU* A"i 131.625 Total Inversión TI 1.968.320 Tiempo de Recuperación de la Inversión (mes) TRI= TI/VPAM 15,0
Fuente: (Autor, 2014)
En términos económicos el sistema representa un ahorro mensual de 131.625 pesos. Comparando este valor de ahorro y el costo del sistema SCAPT podemos decir que la inversión hecha para la implementación de la tecnología se recuperaría en 15 meses si el sistema estuviera funcionando todo el tiempo. Esto es positivo ya que la inversión se recuperaría rápidamente y el dinero ahorrado puede ser utilizado en otras actividades de la empresa.
7.2. Actividades Para La Disminución De Consumo De Agua
7.2.1. Instalación De Registros
Para poder realizar un adecuado monitoreo del consumo de agua que permita la identificación de eventos que disparen el consumo tales como fugas, ruptura de tubos, actividades de malgaste u otros, es necesario conocer el comportamiento normal de consumo en las diferentes áreas, para ello es necesario la instalación de registros de agua en lugares estratégicos de la plantación que permitan conocer estas tendencias y así poder definir metas en el ahorro del recurso y hacer el adecuado monitoreo a este aspecto.
Las áreas que requieren monitoreo de consumo de agua registro son:
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 26 de
34
Viveros y Pre viveros
Oficinas
Casino
Alojamientos club y Gimnasio
Planta de Beneficio
Bodega Taller y Bodega de Fertilizantes
Área Agronómica
El lugar de Instalación de los registros dependerá de la ubicación de los pozos o fuentes de agua ya que una sola fuente de agua puede abastecer a diferentes áreas por lo tanto el monitoreo de estas se hará de manera será conjunta.
7.2.2. Instalación De Equipos Ahorradores En Puntos De Alto Consumo De Agua
Esta actividad se enfoca a las áreas en donde se concentra el personal de la empresa y en donde hay consumo alto en baños, cocinas y cafeterías. Por lo tanto las áreas en donde se instalarás los dispositivos ahorradores corresponden principalmente a las oficinas, el casino y la planta de beneficio primario.
7.2.3. Inspección De Fugas Y Malgasto Agua
Esta actividad va enfocada a la identificación y reporte de eventos o actividades que sugieran un derroche o malgasto de agua en las diferentes áreas tales como fugas, daño de llaves, registros abiertos, entre otras. Durante la inspección se diligenciará una lista de chequeo Anexo 1. LISTA DE CHEQUEO RECURSO AGUA, en la cual se hace la descripción del hallazgo y se describirán las acciones a desarrollar para solucionar la situación.
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 27 de
34
7.2.4. Mensajes Alusivos
La instalación de avisos relacionados al uso eficiente del agua es una estrategia que busca que el personal de la empresa tenga un cambio de actitud en cuanto a la importancia del recurso y su uso eficiente. Para ello se realizó un diseño de aviso que será ubicado en los diferentes corredores que los trabajadores usan permanentemente en las diferentes plantaciones con el fin de que el mensaje llegue a la mayor cantidad de personas. El diseño del aviso se relaciona en el anexo 2.
Las especificaciones técnicas del aviso serían las siguientes
Dimensiones: 50x70 cms
Material: Madera pino canadiense de 17 mm de espesor.
Enmarcado y encajado: En perfil de 3 cm de espesor por 5 cm de ancho, en la misma madera.
Grabado y Quemado: en pantógrafo computarizado y lacado; o grabado en ruteadora y pintado a un color., Lacado total para protegerlo de la intemperie. Estaca o base –paral: Madera o metálico
Cantidad: 2
Valor unitario. $ 250.000 + IVA. Entrega: 10 días calendario
Empresa Cotizada: LOGOMARCAS S.A.S
7.2.5. Capacitación Y Sensibilización
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02 Versión: 02 Fecha (d/m/a): 01/05/2016Página 28 de
34
actual del recurso en la región y las actividades que hacen las corporación en torno al su manejo adecuado.
8. DESCRIPCIÓNDETECNOLOGÍASAUTILIZAR
TABLA 7: TECNOLOGIAS A USAR
ACCION TECNOLOGIA
Sistema SCAPT Sistema de Recolección de aguas lluvia en techos
Instalación De Registros Medidores de consumo de agua en lugares de captación de agua (pozos profundos)
Instalación De Equipos Ahorradores En Puntos De Alto Consumo De Agua
Dispositivos ahorradores de agua (restricto res de flujo) en uso de los sistemas de Lavamanos, lavaplatos, sanitarios, y llaves Independientes Mensajes Alusivos Avisos alusivos al uso eficiente y ahorro de agua Capacitación Y Sensibilización Equipos de proyección y computador
FUENTE: (Autor, 2014)
9. CRONOGRAMA
TABLA 8 : CRONOGRAMA DE ACTIVIDADES ACTIVIDAD SEM
1 SEM 2 SEM 3 SEM 4 SEM 5 SEM 6 SEM 7 SEM 8 SEM 9 SEM 10 IMPLEMENTACIONS SISTEMA SCAPT
Aprobación de implementación X Sociabilización con actores interesados X
Desarrollo de obras; Instalación de cunetas, bajantes, tanque
intercepción y almacenamiento, conexiones puntos
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02 Versión: 02 Fecha (d/m/a): 01/05/2016Página 29 de
34
hidráulicos y plataformas
Monitoreo y Seguimiento
de Tecnología X X X X X X X X X
ACTIVIDAD SEM 1 SEM 2 SEM 3 SEM 4 SEM 5 SEM 6 SEM 7 SEM 8 SEM 9 SEM 10 INSTALACIÓN DE REGISTROS
ID de puntos que
requieren instalación de medidores
x
Definición de cantidad y referencia de
contadores
x
Instalación de
medidores x
Monitoreo y seguimiento x x x x x x x
INSTALACIÓN DE EQUIPOS AHORRADORES
ID de puntos que
requieren instalación de ahorradores
x
Definición de cantidad y referencia de
ahorradores
x
Instalación de
ahorradores x
Monitoreo y seguimiento x x x x x x x x
MENSAJES ALUSIVOS
Diseño de Aviso
temático x Cotización a
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02 Versión: 02 Fecha (d/m/a): 01/05/2016Página 30 de
34
Instalación en senderos x
Monitoreo y seguimiento x
CAPACITACIÓN Y SENSIBILIZACIÓN MES 1 MES 2 MES 3 MES 4 MES 5 MES 6 MES 7 MES 8 MES 9 MES 10
Diseño de Actividades de Capacitación y Sensibilización
X
Programación y
separación de espacio y equipos
X
Ejecución de jornadas de capacitación y sensibilización
X X X X X X X X
Monitoreo y seguimiento X X X X X X X X
FUENTE: (Autor, 2014)
10. LUGARDE APLICACIÓN
El sistema de recolección será instalado en la bodega taller debido a las actividades que se desarrollaran en este lugar y las actividades de disminución de consumo se implementaran en todas las áreas del proceso.
11. RESPONSABLE DEEJECUCIÓN
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 31 de
34
12. PERSONAL REQUERIDO
Se requiere de una persona que tenga conocimiento del programa para dirigir las actividades, y se requieren mínimo de dos obreros que desarrollen las actividades de identificación de puntos en donde se instalaran los diferentes medidores, ahorradores y avisos alusivos.
13. SEGUIMIENTOYMONITOREO
El monitoreo y seguimiento del sistema de recolección de aguas lluvias consistirá en la inspección periódica del dispositivo en donde se verificara estado, la existencia de fugas, el daño del algún componente que impida su correcto funcionamiento. Para ello se hará una inspección quincenal y se manejara una lista de chequeo ANEXO 1. LISTA DE CHEQUEO RECURSO AGUA. En donde se reportara el tipo de daño a la tecnología y se harán las observaciones pertinentes para su solución.
El monitoreo y seguimiento de esta estrategia consistirá en primera medida en la verificación de la instalación de todos los elementos establecidos en el programa.
Después de tener los medidores instalados y funcionando se iniciara el proceso de captura de información en los diferentes puntos. Esta información será almacenada en una base de datos que permitirá conocer tendencias de consumo. La captura de esta información se hará de forma paralela a las inspecciones quincenales de fugas y malgasto de aguas descritas anteriormente.
En cuanto a las jornadas de capacitación y sensibilización se procederá a registrar cada actividad en el formato de capacitaciones que maneja la empresa precisando la fecha en que se desarrolla la actividad, su nombre y sus respectivos asistentes, así como el registro fotográfico.
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 32 de
34
TABLA 9 : INDICADORES DE MONITOREO Y SEGUIMIENTO PLAN DE GESTION EFICIENCIA SISTEMA SCAPT
Formula
Descripción % Captación de Aguas lluvias por el sistema SCAPT
Frecuencia de Calculo Semestral
Meta 300 m3
Rango
De 250 a 300 m3 = Buena
De 150 a 250 m3 = Regular
Menos de 150 m3 = Malo
CONSUMO DE AGUA SUPERFICIAL Y SUBTERRANEA Formula
Descripción % Disminución de consumo de agua DCA
Frecuencia de Calculo Mensual
Meta 10 %
Rango
De 8 a 10 % = Buena De 4 a 7 % = Regular Menos de 4 %= Malo
INSTALACION DISPOSITIVOS DE CONTROL Formula
Descripción Instalación dispositivos de control de consumo de agua
Frecuencia de Calculo Semestral
Meta 20
Rango
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 33 de
34
(Fuente: Autor, 2016)
TABLA 9 : INDICADORES DE MONITOREO Y SEGUIMIENTO PLAN DE GESTION % PERSONAL CAPACITADO (% PC)
Formula
Descripción % del personal capacitado frente al total de empleados de la
Empresa
Frecuencia de Calculo Mensual
Meta 10 %
Rango
De 8 a 10 % = Buena De 5 a 8 = Regular De 1 a 5 % = Malo
INSTALACION MENSAJES DE SENSIBILIZACION
Formula Instalación de 2 Avisos Alusivos al ahorro y uso eficiente de agua
Descripción Instalación dispositivos de control de consumo de agua
Frecuencia de Calculo Semestral
Meta 2
Rango 2 = Cumple
PROGRAMA DE USO EFICIENTE Y AHORRO DE
AGUA
Código: SGA-PC-02
Versión: 02
Fecha (d/m/a): 01/05/2016
Página 34 de
34
14. CUANTIFICACIONYCOSTOS
TABLA 10. COSTOS
ACTIVIDAD ELEMENTO UNIDAD PRECIO UNITARIO
TOTAL
Implementación Sistema SCAPT
Todo el sistema
1 1 $1.968.320
Instalación de
registros Medidores De acuerdo a necesidad
90000 900.000
Instalación de
Ahorradores Ahorradores 500.000
5.000.000
Avisos Temáticos Aviso 2 250.000 500.000
Mano de Obra Obreros de
construcción 3
Asumidos por la empresa
--
TOTAL $6.400.000
