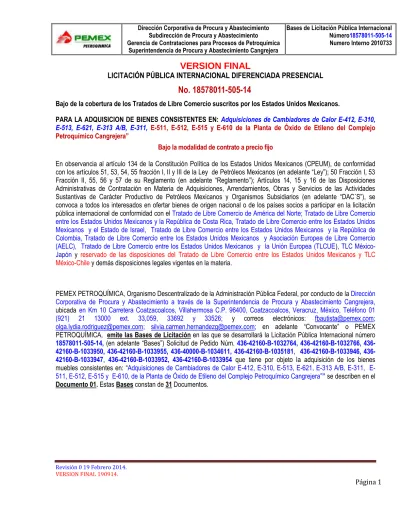

VERSION FINAL LICITACIÓN PÚBLICA INTERNACIONAL DIFERENCIADA PRESENCIAL. No

(1)

Superintendencia de Procura y Abastecimiento Cangrejera

Revisión 0 19 Febrero 2014.

VERSION FINAL 190914.

Página 1

VERSION FINAL

LICITACIÓN PÚBLICA INTERNACIONAL DIFERENCIADA PRESENCIAL

No. 18578011-505-14

Bajo de la cobertura de los Tratados de Libre Comercio suscritos por los Estados Unidos Mexicanos.

PARA LA ADQUISICION DE BIENES CONSISTENTES EN:

Adquisiciones de Cambiadores de Calor E-412, E-310,

E-513, E-621, E-313 A/B, E-311,

E-511, E-512, E-515 y E-610 de la Planta de Óxido de Etileno del Complejo

Petroquímico Cangrejera”

Bajo la modalidad de contrato a precio fijo

En observancia al artículo 134 de la Constitución Política de los Estados Unidos Mexicanos (CPEUM), de conformidad

con los artículos 51, 53, 54, 55 fracción I, II y III de la Ley de Petróleos Mexicanos (en adelante “Ley”); 50 Fracción I, 53

Fracción II, 55, 56 y 57 de su Reglamento (en adelante “Reglamento”); Artículos 14, 15 y 16 de las Disposiciones

Administrativas de Contratación en Materia de Adquisiciones, Arrendamientos, Obras y Servicios de las Actividades

Sustantivas de Carácter Productivo de Petróleos Mexicanos y Organismos Subsidiarios (en adelante “DAC´S”), se

convoca a todos los interesados en ofertar bienes de origen nacional o de los países socios a participar en la licitación

pública internacional de conformidad con el

Tratado de Libre Comercio de América del Norte; Tratado de Libre Comercio

entre los Estados Unidos Mexicanos y la República de Costa Rica, Tratado de Libre Comercio entre los Estados Unidos

Mexicanos y el Estado de Israel, Tratado de Libre Comercio entre los Estados Unidos Mexicanos y la República de

Colombia, Tratado de Libre Comercio entre los Estados Unidos Mexicanos y Asociación Europea de Libre Comercio

(AELC), Tratado de Libre Comercio entre los Estados Unidos Mexicanos y la Unión Europea (TLCUE

),

TLC

México-Japón

y

reservado de las disposiciones del Tratado de Libre Comercio entre los Estados Unidos Mexicanos y TLC

México-Chile

y demás disposiciones legales vigentes en la materia.

PEMEX PETROQUÍMICA, Organismo Descentralizado de la Administración Pública Federal, por conducto de la

Dirección

Corporativa de Procura y Abastecimiento a través de la Superintendencia de Procura y Abastecimiento Cangrejera,

ubicada

en Km 10 Carretera Coatzacoalcos, Villahermosa C.P. 96400, Coatzacoalcos, Veracruz, México, Teléfono 01

(921) 21 13000 ext. 33,059, 33692 y 33526;

y correos electrónicos

: [email protected];

[email protected]; [email protected];

en adelante “Convocante” o PEMEX

PETROQUÍMICA, emite las Bases de Licitación en las que se desarrollará la Licitación Pública Internacional número

18578011-505-14,

(en adelante “Bases”) Solicitud de Pedido Núm.

42160-B-1032764, 42160-B-1032766,

436-42160-B-1033950, 436-42160-B-1033955, 436-40000-B-1034611, 436-42160-B-1035181

,

42160-B-1033946,

436-42160-B-1033947

,

436-42160-B-1033952, 436-42160-B-1033954

que tiene por objeto la adquisición de los bienes

muebles consistentes en: “

Adquisiciones de Cambiadores de Calor 412, 310, 513, 621, 313 A/B, 311,

E-511, E-512, E-515 y E-610, de la Planta de Óxido de Etileno del Complejo Petroquímico Cangrejera””

se describen en el

Documento 01. Estas Bases constan de 31 Documentos.

(2)

Página 2

Documentos.Cronograma del Procedimiento de Contratación.

Actos Fecha Hora Sala/Dirección

Fecha límite para adquirir las bases

19-Sept-2014

______

A través del sistema de pago en banco, mediante depósito en firme en BBVA BANCOMER, en la cuenta No. 0162378531, con Clave Interbancaria No. 012790001623785313 a nombre de Pemex Petroquímica Cangrejera ó transferencia electrónica en la cuenta BBVA Bancomer misma cuenta y clabe interbancaria.

Visita(s) a instalaciones

12-Sept-2014

10:00

horas

Sala de juntas de la Superintendencia de Procura y Abastecimiento Cangrejera, ubicada en Km 10 Carretera Coatzacoalcos-Villahermosa, C.P. 96400, Coatzacoalcos, Veracruz, México.

Junta (s) de aclaración (es) a las bases

de licitación.

17-Sept-2014

10:00

_horas

Presentación y apertura de propuestas.

15-Octubre-2014

10:00

_horas

Plazo para que la convocante solicite

aclaraciones

a

las

propuestas

presentadas y/o para que los licitantes

subsanen omisiones en los términos

previstos en el segundo párrafo del

artículo 29 de las DAC´S.

16-Octubre-2014

al

22-Octubre-2014

______

Ventanilla de Atención a Proveedores de la Superintendencia de Procura y Abastecimiento Cangrejera, ubicada en Carretera Coatzacoalcos-Villahermosa Km. 10, C.P. 96400, Coatzacoalcos, Veracruz, México; (o por medios electrónicos siguientes: [email protected]; [email protected]; [email protected]

Etapa de Ofertas Subsecuentes de

Descuento y de Negociación de precios

-NO APLICA-

.

______

________________

Junta Pública para dar a conocer el Fallo de

la licitación (Fecha estimada).

30-Octubre-2014

14:00

_horas

Plazo para suscripción del contrato (Fecha

estimada).

10-Nov.-2014

______

REGLAS QUE DEBERÁN CUMPLIR LOS LICITANTES PARA EL ACCESO A LOS EVENTOS.- Los representantes de los licitantes que ingresen a los centros de trabajo e instalaciones de Pemex petroquímica, deberán cumplir con las medidas de seguridad establecidas en el Obligaciones de Seguridad, Salud en el Trabajo y Protección Ambiental de los Proveedores y Contratistas que realizan Actividades en instalaciones de

(3)

Página 3

DOCUMENTO CONTENIDO FOLIO

01 Especificaciones Técnicas. 02 Aspectos Administrativos.

03 Formato de información para acreditar la existencia y personalidad del licitante 03-A

Escrito en el que su firmante manifieste, bajo protesta de decir verdad, que cuenta con facultades suficientes para comprometerse por sí o por su representada e intervenir en el Acto de Presentación y Apertura de propuestas.

04 Documentos que deberán ser firmados autógrafamente por el apoderado o representante.

05 Formato para la constancia de recepción de documentos que los licitantes entregan a la convocante en el _{acto de presentación y apertura de propuestas.} 05-A Formato para la constancia de recepción de documentos que los licitantes entregan a la Convocante en la Etapa de Precalificación.

–NOAPLICA-

06 Formato de propuesta Técnica. 06-A Formato de propuesta Económica.

06-B Modelo de manifestación para integrar el catálogo de proveedores de los sistemas transaccionales de _{Petróleos Mexicanos y Organismos Subsidiarios} 07 Formato para la manifestación de no encontrarse en alguno de los supuestos establecidos por los _{artículos 53 fracción V de la Ley de Petróleos Mexicanos y el artículo 12 de las DAC´S.} 08 Modelo de texto de Fianza que presentará(n) el (los) Proveedor(es) adjudicado(s) para:

Garantizar el debido cumplimiento de las obligaciones derivadas de los contratos

08-A Modelo de texto de Fianza que presentará(n) el (los) Proveedor(es) adjudicado(s) para: Garantizar la obligación de responder por los defectos y vicios ocultos de los bienes o la calidad de los servicios, así como cualquier otra responsabilidad.

08-B

Modelo de Carta de Crédito STANDBY confirmada que deberá(n) presentar (án) el(los) proveedor(es) y modelo de declaración de beneficiario.

 Garantizar el debido cumplimiento de las obligaciones derivadas de los contratos.  Garantiza la obligación de responder por los defectos y vicios ocultos de los bienes.

Garantizar la debida inversión, aplicación, amortización o devolución del anticipo otorgado. 08-C Modelo de texto de Fianza que presentará(n) el (los) Proveedor(es) adjudicado(s) para:

 Garantizar la debida inversión, aplicación, amortización o devolución del anticipo otorgado. 09 Niveles de inspección de bienes.

10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados (GIN).” 10-A Formato que deberán presentar los licitantes para acreditar bienes nacionales, de acuerdo al apartado

3.3 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados”.

10-B Formato que deben presentar los licitantes que oferten bienes de importación cubiertos por Tratados, de acuerdo al apartado 4.1 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados”.

10-C Formato para la declaración del Grado de Integración Nacional de los bienes que deberá presentar el proveedor de los bienes, de acuerdo al apartado 6.1 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados”.

10-D Formato para la declaración del Grado de Integración Nacional de los bienes que deberá presentar el fabricante del bien, de acuerdo al apartado 6.2 del Documento 10 “Cálculo, acreditación y declaración del Grado de Integración Nacional de los bienes suministrados (GIN)”.

11 Modelo-Guía del Contrato. 12 Causas de desechamiento

13 Anexo SSPA: Obligaciones de Seguridad, Salud en el Trabajo y Protección Ambiental de los Proveedores y Contratistas que realizan Actividades en instalaciones de Petróleos Mexicanos y Organismos Subsidiarios.

(4)

Página 4

DOCUMENTO CONTENIDO FOLIO

13-A Formato 4 Anexo SSPA “Lineamientos de requerimientos que debe cumplir el proveedor”.

14 Formato de solicitud de emisión de comprobantes fiscales por concepto de compra de bases de licitaciones.

15 Nota Informativa para incluir en las Bases de Licitación del Gobierno Federal (OCDE). 16 Documentación Requerida por las Fuentes de Financiamiento. –NOAPLICA-

17 Formato de Cédula sobre el País de Origen de los Bienes y/o Servicios. –NOAPLICA- 18 Modelo de convenio de participación conjunta (En caso de que aplique)

19 Formato de manifestación para los residentes en el extranjero que no estén obligados a presentar la solicitud de inscripción en el RFC, ni los avisos al mencionado registro y que no estén obligados a presentar declaraciones periódicas en México, referente al último párrafo regla I.2.1.16 de la resolución de modificaciones a la resolución miscelánea fiscal para 2014, publicado en el Diario Oficial de la Federación, publicado el 30 de diciembre de 2013.

Formato de manifestación para los residentes en el extranjero que no estén obligados a presentar la solicitud de inscripción en el RFC, ni los avisos al mencionado registro y que no estén obligados a presentar declaraciones periódicas en México, referente a lo dispuesto en la Resolución Miscelánea Fiscal Vigente, con independencia del año de inicio del procedimiento de contratación que se trate

Para mejor conducción de esta licitación preferentemente se deberán utilizar los formatos integrados a estas bases de licitación, los cuales contienen los datos mínimos necesarios. Podrán utilizar documentos membretados de su empresa los cuales deberán cumplir cuando menos con los datos solicitados en cada formato.

(5)

Superintendencia de Procura y Abastecimiento Cangrejera Revisión 0 19 Febrero 2014. VERSION FINAL 190914.

Página 5

DOCUMENTO 01

ESPECIFICACIONES TECNICAS

PARTIDA CANTIDAD UNIDAD DE MEDIDA DESCRIPCIÓN

1 1.00 PIEZA CAMBIADOR DE CALOR COMPLETO

SUMINISTRO DE CAMBIADOR DE CALOR TIPO BEM DENOMINADO E-412 COLUMNA DE REFINACION ALIMENTACION DE CARGA DEL FONDO DE LA D-410 DE LA PLANTA DE OXIDO DE ETILENO DEL COMPLEJO PETROQUIMICO CANGREJERA DE ACUERDO A RELACION DE PLANOS.

DWG. N° HE-3957 SHEET 1 DE 15: NOTAS GENERALES. DWG. N° HE-3957 SHEET 2 DE 15: DETALLES DE SOPORTE DWG. N° HE-3957 SHEET 3 DE 15: ESQUEMA DE TAMAÑO 24-240 DWG. N° HE-3957 SHEET 4 DE 15: DETALLES DE CANALES "A" DWG. N° HE-3957 SHEET 5 DE 15: DETALLES DE CARCAZA DWG. N° HE-3957 SHEET 6 DE 15: DETALLE DE CANALES "B" DWG. N° HE-3957 SHEET 7 DE 15: UBICACIÓN DE LOS TUBOS DWG. N° HE-3957 SHEET 8 DE 15: JUEGO DE PIEZAS DE LOS TUBOS DWG. N° HE-3957 SHEET 9 DE 15: DETALLE DE PLACA DE TUBO DWG. N° HE-3957 SHEET 10 DE 15: DETALLES DE BRIDA DWG. N° HE-3957 SHEET 11 DE 15: JUNTA Y PERNO.

DWG. N° HE-3957 SHEET 12 DE 15: DETALLE DE VOLANTE DE TORNILLO. DWG. N° HE-3957 SHEET 13 DE 15: PREPARACION DE JUNTA ESTANDAR DWG. N° HE-3957 SHEET 14 DE 15: LISTA DE MATERIALES.

DWG. N° HE-3957 SHEET 15 DE 15: LISTA DE MATERIALES. DWG. N° HE-3957 SHEET 1 DE 8: CALCULOS DE DISEÑO. DWG. S/O HE-3957 SHEET 2 DE 8: CALCULO DE CILINDROS. DWG. S/O HE-3957 SHEET 3 DE 8:

DWG. S/O HE-3957 SHEET 4 DE 8: DISEÑO DE BRIDAS OPCIONALES. DWG. S/O HE-3957 SHEET 5 DE 8: CARGAS POR TENSIONES TERMICAS. DWG. S/O HE-3957 SHEET 6 DE 8:

DWG. S/O HE-3957 SHEET 7 DE 8: CALCULOS DE BOQUILLA DE REFUERZO. DWG. S/O HE-3957 SHEET 8 DE 8: CEDULA DE BOQUILLA.

TAMAÑO NOMINAL 24-240 CON UN PESO DE 7500 LBS. 460 TUBOS EN TOTAL

DIAMETRO DE LOS TUBOS 3/4 PULGADA BWG CAL 16 LONGITUD DEL TUBO 20 PIES ARREGLO DE TUBOS: ARREGLO TRIANGULAR PITCH 15/16 PULGADAS

DIAMETRO DE LA CORAZA 24 PULGADAS NUMERO DE PASOS: 4

FLUIDO LADO CORAZA: AGUA + GLICOL

FLUIDO LADO TUBOS: AGUA + OXIDO DE ETILENO TEMPERATURA DE ENTRADA LADO CORAZA: 289.40 °F TEMPERATURA DE SALIDA LADO CORAZA: 205.88 °F TEMPERATURA DE ENTRADA LADO TUBOS: 117.5 °F TEMPERATURA DE SALIDA LADO TUBOS: 194.0 °F DATOS DE DISEÑO:

TEMPERATURA DE DISEÑO LADO CORAZA 344 °F TEMPERATURA DE DISEÑO LADO TUBOS : 248 °F PRESIÓN DE DISEÑO LADO CORAZA : 125 PSI PRESIÓN DE DISEÑO LADO TUBOS : 135 PSI PRESION DE OPERACIÓN LADO CORAZA 85.4 PSIG PRESION DE OPERACIÓN LADO TUBOS 75 PSIG

PRESION DE PRUEBA HIDROSTATICA LADO CUERPO 121 PSI PRESION DE PRUEBA HIDROSTATICA LADO TUBOS 108 PSI

(6)

Página 6

NUMERO DE PASOS : LADO CORAZA 1 NUMERO DE PASOS: LADO TUBOS 4 SEGÚN PLANO DWG 3957 SHEET 1 OF 15 MATERIALES:

TUBOS: SA-213-TP-304

PLACA DE TUBOS: SA-240-T-304 CARCAZA/CUERPO 304 SS

DIAMETRO ORIGINAL DE CARCAZA/CUERPO 24.5 PLG. SA-240-T-304 PLACA TUBULAR-INMÓVIL 304 SS

DEFLECTORES-CRUZ TIPO 304 SS

CONEXIONES LADO CORAZA: (2) DE 6" 150#: SA-181-1 Ó 2 CONEXIONES LADO CUERPO (2) DE 8" 150# :SA-181-1 Ó 2 MATERIAL DE TAPA/BRIDAS DEL CARRETE 304 SS

EL TIPO DE EMPAQUE ES DOBLE ENCHAQUETADO DE SS-304 RELLENO DE GRAFITO PARA BRIDAS PRINCIPALES.

PARA BOQUILLAS: SE REQUIERE EL SUMINISTRO DE EMPAQUE PARA BOQUILLAS EMPAQUE METALICO CON ARROLLAMIENTO DE ACERO INOXIDABLE RELLENO DE GRAFITO CON ANILLO CENTRADOR.

DEFLECTORES SA-240-T-304

LAS DEMAS ESPECIFICACIONES DE MATERIALES CONFORME A PLANOS MENCIONADOS EN ESTA REQUISICION

CORROSION PERMISIBLE: "0"

NO SE REQUIERE REFACCIONAMIENTO PARA LOS TUBOS NO SE REQUIERE ANILLO DE PRUEBA.

NO SE REQUIERE SUMINISTRO DE ANODO DE SACRIFICIO

NO SE REQUIERE SUMINISTRO DE AISLAMIENTO SOLO SE REQUIERE SE INSTALE SOPORTES PARA EL AISLAMIENTO

NORMAS Y/O ESPECIFICACIONES:

ASME CODIGO DE CALDERAS Y RECIPIENTES A PRESION SEC II.

MATERIALES, PART. B ESPECIFICACIONES DE LOS MATERIALES NO FERROSOS. NO APLICA. SA-179

SA-105

SE ACEPTA EL CAMBIO DE ESPECIFICACION PARA LAS BRIDAS PRINCIPALES DE LOS CANALES A FORJA SA-105 EN SUSTITUCION DE SA-516-70 DE ACUERDO A NRF-090-PEMEX-2013

PARA LOS TIRANTES Y ESPACIADORES SE ACEPTA LA ESPECIFICACIÓN SA-276-304 Y SA-213-TP304 RESPECTIVAMENTE.

SE ACEPTA EL CAMBIO DE LA ESPECIFICACON SA-306 DESCRITA EN LISTA DE MATERIALES POR SA-516-70 SE PERMITE UTILIZAR SA-105 EN SUSTITUCION DE SA-181-GR 1 Ó 2

ASTM A-193 GR. B-7 ASTM A-194 GR. 2H

NRF-053-PEMEX-2006 SISTEMAS DE PROTECCIÓN ANTICORROSIVA DE BASE DE RECUBRIMIENTOS PARA INSTALACIONES SUPERFICIALES.

NRF-027-PEMEX-2009.-ESPARRAGOS Y TONILLOS DE ACERO DE ALEACIÓN Y ACERO INOXIDABLE PARA SERVICIOS DE ALTA Y BAJA TEMPERATURA

CÓDIGO "ASME" CÓDIGO DE CALDERAS Y RECIPIENTES A PRESIÓN SECCIÓN VIII, DIVISIÓN I.- REGLAS DE RECIPIENTES A PRESIÓN.

NRF-090-PEMEX-2013 CAMBIADORES DE CALOR ENVOLVENTE-HAZ DE TUBOS (SOLO COMO REFERENCIA GENERAL)

NOM-020-STPS-2011 RECIPIENTES SUJETOS A PRESION Y CALDERAS FUNCIONAMIENTO-CONDICIONES DE SEGURIDAD

ASME B16.48 1997 PRUEBAS

ASME SEC. VIII DIV. 1 .- PRESSURE VESSEL. ASME SEC. V.- NON-DESTRUCTIVE EXAMINATION. ASME SEC. IX.- WELDING AND BRAZING QUALIFICATION.

(7)

Página 7

TEMA.- TUBULAR EXCHANGERS MANUFACTURER ASSOCIATION, CLASS "B". APLICAN LOS SIGUIENTES PUNTOS:

DE MATERIALES:

DEBERÁ CONSIDERAR QUE LA UNIÓN TUBO-ESPEJO SERÁ ÚNICAMENTE EXPANSIONADA CON DOS RANURAS.

PRUEBAS Y TRATAMIENTOS

RADIOGRAFÍCAS: DE ACUERDO CON EL CÓDIGO, ASME SECCIÓN VIII DIVISIÓN I Y DE ACUERDO CON EL ARTÍCULO 2 DEL ASME SECCIÓN V. DONDE INDIQUE EL PLANO RESPECTIVO.

EL NIVEL DE RADIOGRAFIADO EN CUBIERTA Y CABEZALES SERA “SPOT” DE ACUERDO A PLANOS INDICADOS

LÍQUIDOS PENETRANTES: DE ACUERDO AL APÉNDICE 8 DEL ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN. EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS ULTRASONICAS: EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS HIDROSTATICAS: LA PRESIÓN DE PRUEBA HIDROSTÁTICA SERÁ DE ACUERDO A CÓDIGO ASME, SECCIÓN VIII, DIVISIÓN 1, ÚLTIMA EDICIÓN Y EN HOMOLOGACION CON LA NRF-150-PEMEX 2011

TRATAMIENTO TÉRMICO: SE EFECTUARÁ DE ACUERDO A LOS PLANOS DE REFERENCIA Y CON LOS REQUERIMIENTOS EN REFERENCIA AL CÓDIGO ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN, INCLUYENDO LAS GRÁFICAS PARA CADA EQUIPO.

LAS PRUEBAS DEBEN APLICARSE MANTENIENDO LA PRESION DURANTE UNA HORA COMO MINIMO.

ANTES DE INICIAR LAS PRUEBAS CON PRESION, ES NECESARIO LIMPIAR TODAS LAS SUPERFICIES INTERNAS DEL CAMBIADOR DE MANERA QUE EL INTERIOR DEL EQUIPO NO TENGA CASCARILLA SUELTA, POLVO, RESIDUOS DE SOLDADURA Y FUNDENTE, PEDAZOS DE ELECTRODO O CUALQUIER BASURA. APEGARSE AL NUMERAL 8.4.10 DE LA NRF-028-PEMEX-2010.

LAS DEMAS ESPECIFICACIONES DE MATERIALES, CONFORME A PLANOS MENCIONADOS EN ESTA REQUISICION.

MATERIALES DE JUNTAS Y ESPARRAGOS

EL CAMBIADOR DE CALOR DEBE ENTREGARSE CON LAS JUNTAS CIRCULARES ENCHAQUETADAS NUEVAS COLOCADAS PARA LAS TAPAS PLANAS, DE MATERIAL DE ACERO INOXIDABLE CON RELLENO DE GRAFITO, Y ADICIONALMENTE ENTREGARA UN JUEGO COMPLETO. LOS ESPÁRRAGOS DE LAS ESPECIFICACIONES ASTM A-193 GR. B-7 Y TUERCAS ASTM A-194 GR. 2H, SEÑALADO EN LOS PLANOS PROPORCIONADOS DE CADA PARTIDA, CONSIDERANDO LAS ESPECIFICACIONES Y DIMENSIONES DE ACUERDO A LA NORMA NRF-027-PEMEX-2009 RELATIVA A ESPÁRRAGOS Y TORNILLOS DE ACERO DE ALEACIÓN Y ACERO INOXIDABLE PARA SERVICIOS DE ALTA Y BAJA TEMPERATURA REV. 0 DE FECHA 16 DE DICIEMBRE DEL 2001.

SE DEBERA ENTREGAR TAMBIEN LA CANTIDAD EQUIVALENTE AL 10% DE TORNILLERIA Y TUERCAS Y 2 JUEGOS DE EMPAQUES POR BRIDAS PRINCIPALES Y BOQUILLAS., COMO PARTES DE REPUESTO.

PROTECCION ANTICORROSIVA

EL CAMBIADOR DE CALOR DEBE SER ENTREGADO CON PROTECCION ANTICORROSIVA.

LA LIMPIEZA Y RECUBRIMIENTO, SOLO APLICA PARA LAS PARTES DE ACERO AL CARBON, DE ACUERDO A LO INDICADO EN PLANOS PROPORCIONADOS COMO REFERENCIA Y DE ACUERDO A NORMA-NRF-090-PEMEX-2013 NUMERAL 8.3.7.1, EN HOMOLOGACION CON LA NRF-053-PEMEX-2006 Y DE ACUERDO A TEMPERATURA.

EL EQUIPO REQUERIDO ES EL CAMBIADOR E-412

EL ESPESOR DE PARED PARA LOS TUBOS SERÁ LA MÍNIMA DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 INCISO 8.2.4

SE PERMITE UNICAMENTE LA SUBCONTRATACION DE LO SIGUIENTE:

(8)

Página 8

MAGNETICAS, ULTRASONIDO, LIQUIDOS PENETRANTES. PRESENTANDO EVIDENCIA DOCUMENTAL NOTARIADA DE SU ACREDITACION ANTE ENTIDAD CERTIFICADORA DEL SUBCONTRATANTE.

NOTAS PARA EL LICITANTE

NOTA 1.- EL LICITANTE DEBERÁ CONSIDERAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE A CONTINUACIÓN SE MENCIONAN:

NOTA 2.- EL DISEÑO MECÁNICO DE LOS EQUIPOS DEBERÁN SER FABRICADOS DE ACUERDO A LOS REQUISITOS QUE SEÑALA LA ASOCIACIÓN DE FABRICANTES DE CAMBIADORES DE CALOR (TEMA) CLASE "B" Y MEDIANTE LA HOMOLOGACIÓN DEL CÓDIGO "ASME" SECCIÓN VIII, DIVISIÓN I, PARA RECIPIENTES A PRESIÓN; ADEMÁS, SE REQUIERE QUE EL EQUIPO SE PROPORCIONE CON EL ESTAMPADO "U" DE ASME SECCIÓN VIII, DIVISIÓN 1.

REQUISITOS DOCUMENTALES QUE DEBEN SER INCLUIDOS EN LA PROPUESTA TECNICA DEL LICITANTE: NOTA 3.- LOS LICITANTES DEBERÁN CONSIDERAR EN SUS PROPUESTAS LAS CARACTERÍSTICAS INDICADAS EN LA SOLICITUD DE PEDIDO Y ESPECIFICACIONES TÉCNICAS QUE SE PROPORCIONAN EN LOS ANEXOS, PLANOS DE CONSTRUCCIÓN QUE FORMAN PARTE INTEGRANTE DE ESTAS BASES DE LICITACIÓN PARA EFECTOS DE EVALUACION (CATALOGOS, FOLLETOS, FICHAS TECNICAS ETC.) DEL FABRICANTE DE LOS BIENES.

NOTA 4.- LOS LICITANTES DEBERÁN PRESENTAR EN SU OFERTA TÉCNICA LA DOCUMENTACIÓN QUE DEMUESTRE SU CAPACIDAD TÉCNICA Y EXPERIENCIA EN LA FABRICACIÓN DE CAMBIADORES DEL TIPO QUE SE SOLICITA EN ESTA REQUISICIÓN, PARA LO CUAL DEBERÁ PRESENTAR LA CARÁTULA DEL FINIQUITO DE AL MENOS UN CONTRATO EFECTUADO POR ALGUNA EMPRESA DEL SECTOR PÚBLICO O PRIVADO POR UN TIEMPO NO MENOR DE 6 MESES Y NO MAYOR A 5 AÑOS. DE CONFORMIDAD CON EL ART. 55 FRACCIÓN III INCISO A) DE LA LEY PETRÓLEOS MEXICANOS, ART. 57 FRACCIÓN I DEL REGLAMENTO DE LA MISMA LEY. NOTA 5.- EL LICITANTE QUE SEA COMERCIALIZADOR O DISTRIBUIDOR DEBERA PRESENTAR DOCUMENTO SOLIDARIO EN ORIGINAL DEL FABRICANTE DEL CAMBIADOR DE CALOR DONDE SE ESPECIFICA QUE CONOCE Y ACEPTA CUMPLIR LAS ESPECIFICACIONES DE ESTA REQUISICION, EN HOJA MEMBRETADA DEL FABRICANTE.

DEBERA ANEXAR ADEMAS EL DOCUMENTO DE AUTORIZACION PARA EL USO DEL ESTAMPADO ASME DEL FABRICANTE.

EL DOCUMENTO SOLIDARIO DEBERA CONTENER LO SIGUIENTE: No. DEL EVENTO LICITATORIO

DESCRIPCIÓN DEL EVENTO

DEBERÁ ESTAR FIRMADO Y SELLADO FECHA Y CIUDAD DE EMISIÓN

NOTA 6.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTAS COMPROMISO ORIGINALES EMITIDAS POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR A LA ENTREGA DEL EQUIPO ENTREGARÁ LO SIGUIENTE:

DOS EXPEDIENTES DE FABRICACION.

MEMORIA DE CÁLCULO DE ACUERDO A NOM-020-STPS-2011. PLANOS DE DISEÑO

EL EQUIPO CON EL SELLO "U" DE ASME ESTAMPADO

NOTA 7.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTA COMPROMISO ORIGINAL DEL FABRICANTE QUE REALIZARAN LAS PRUEBAS DE ACUERDO A LAS NORMAS ESTABLECIDAS EN LAS PRESENTES BASES DE LICITACIÓN.

NOTA 8.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE CUMPLIRA CON LO ESTABLECIDO EN LA REQUISICIÓN Y EL TIEMPO DE ENTREGA DE LOS CAMBIADORES DENTRO DEL PLAZO REQUERIDO.

(9)

Página 9

NOTA 9.- EL LICITANTE DEBERÁ PRESENTAR PROGRAMA DONDE SE MUESTREN LOS TIEMPOS DE ENTREGA DE LOS SIGUIENTES DOCUMENTOS:

DISEÑO MECANICO ESTRUCTURAL PLANOS DE DISEÑO

NOTA 10.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE SE MENCIONAN:

NOTA 11.-EL LICITANTE DEBERÁ ENTREGAR COPIA SIMPLE LEGIBLE DE LA AUTORIZACION Y USO DEL ESTAMPADO "U" DE ASME LA INFORMACION SOLICITADA DEBE ESTAR EN IDIOMA INGLES ACOMPAÑADO DE UNA TRADUCCION SIMPLE AL ESPAÑOL.

EL NO PRESENTAR ALGUN DOCUMENTO DE ACUERDO CON LO SOLICITADO SERÁ CAUSA DE DESECHAR SU PROPUESTA

NOTA 12.- SE PERMITE UTILIZAR COMO ALTERNATIVA LA ESPECIFICACIÓN SA-516-70 EN LUGAR DE LAS ESPECIFICACIONES SA-515- A-283-C, A-285-C-70 O SA-285-C; LA ESPECIFICACIÓN SA-516-70 ACUERDO A LO INDICADO EN LA NORMA NRF-090-PEMEX-2013.

NOTA 13.- CON RESPECTO A LOS CERTIFICADOS DE MATERIALES, SERÁN LOS EMITIDOS POR EL FABRICANTE DE LOS INSUMOS PARA LOS COMPONENTES PRINCIPALES SOMETIDOS A PRESIÓN CONFORME A LO PERMITIDO POR EL CÓDIGO ASME.

NOTA 14. EL LICITANTE PRESENTARA LOS CUESTIONARIOS TÉCNICOS O DESGLOSE DE LOS COMPONENTES DEL EQUIPO CON SUS ESPECIFICACIONES CORRESPONDIENTES EMITIDOS POR EL FABRICANTE EN LA PRESENTACIÓN DE LA PROPUESTA TÉCNICA.

NOTA 15. EL LICITANTE DEBERÁ ENTREGAR CARTA COMPROMISO ORIGINAL EMITIDA POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR ENTREGARA LOS PLANOS DE FABRICACIÓN DEL CAMBIADOR.

EL LICITANTE PODRÁ ENTREGAR UN PLAN DE INSPECCIÓN Y PRUEBAS PRELIMINAR CRITERIOS DE EVALUACION TECNICA, ES OPCIONAL SIN EMBARGO SERÁ UN REQUISITO OBLIGATORIO DE ENTREGARSE POR EL LICITANTE ADJUDICADO.

EN LA EVALUACIÓN TÉCNICA SE VERIFICARÁ QUE LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES OFERTADOS POR LOS LICITANTES CUMPLAN CON LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES REQUERIDOS EN LA SOLICITUD DE PEDIDO Y ANEXOS (PLANOS DEL FABRICANTE) CORRESPONDIENTES.

EN LA PROPUESTA COMO REQUISITO INDISPENSABLE, DEBERÁ DE CONTENER EL CATÁLOGO O FOLLETO DEL FABRICANTE DE LOS EQUIPOS.

NOTA 16.-EN LA PROPUESTA TECNICA SE ACEPTARÁ COPIA SIMPLE DEL CERTIFICADO PARA ESTAMPAR EL

SELLO “U” DE ASME Y EL CERTIFICADO ISO 9001, UNICAMENTE EL LICITANTE ADJUDICADO SERA EL QUE ENTREGUE COPIA NOTARIADA DE ESTAS CERTIFICACIONES

NOTAS PARA EL PROVEEDOR

NOTA 1.- DOCUMENTACION REQUERIDA A LA ENTREGA DEL EQUIPO, EL PROVEEDOR, AL ENTREGAR EN EL ALMACÉN DE DESTINO, DEBERÁ ADJUNTAR Y CUMPLIR, ADICIONALMENTE A SU DOCUMENTACIÓN DE RUTINA, LOS REQUISITOS SIGUIENTES:

ENTREGA DE DOS EXPEDIENTE DE FABRICACION COMPLETOS QUE CONTENGA COMO MINIMO:

PROGRAMA DE FABRICACION, MEMORIAS DE CÁLCULO, PLANOS Y DOCUMENTOS ESTABLECIDOS EN LA NOM-020-STPS-2011, PARA OBTENER EL PERMISO DEL FUNCIONAMIENTO CORRESPONDIENTE.

(10)

Página 10

MATERIALES DE CONSTRUCCION DEL CAMBIADOR DE CALOR Y SUS RESPECTIVOS REGISTROS DE COMPOSICION QUIMICA DE LOS COMPONENTES DEL EQUIPO (FLUXERIA, ESPEJO, MAMPARAS Y CUERPO). PLAN DE INSPECCION Y PRUEBAS DEL CAMBIADOR DE CALOR, ACOMPAÑADO DE SUS RESPECTIVOS CERTIFICADOS ORIGINALES DE LAS PRUEBAS REALIZADAS EN LA FÁBRICA: PRUEBAS HIDROSTATICAS DEBEN INCLUIR LAS GRAFICAS CORRESPONDIENTES DEBIDAMENTE PROTOCOLIZADAS, REGISTRO DE PRUEBA NO DESTRUCTIVA A LA FLUXERIA POR EL METODO DE CORRIENTES DE EDDY.

CERTIFICADO ORIGINAL ASME Y LOS EQUIPOS DEBERÁN TENER ESTAMPADO EN EL CUERPO EL SELLO DEL CÓDIGO ASME SECCIÓN VIII, DIVISIÓN 1.

DOS JUEGOS DE PLANOS FINALES DE CONSTRUCCIÓN, DE ARREGLO GENERAL ASI COMO DEL HAZ DE TUBOS DEL CAMBIADOR DE CALOR Y LOS NECESARIOS PARA VER EL DETALLE Y CARACTERISTICAS DE CADA COMPONENTE DEL EQUIPO COMPLETO, POR EQUIPO, CERTIFICADOS, LEGIBLES, EN IDIOMA ESPAÑOL, INDICANDO DIMENSIONES, MATERIAL, PESOS Y ESPECIFICACIONES DE LOS COMPONENTES DEL EQUIPO ASI COMO DEL CAMBIADOR EN SU CONJUNTO.

PLAN COMPLETO DE EJECUCION DE SOLDADURAS Y SU PLANO DE SOLDADURAS QUE DEBE ESTABLECER EL TIPO DE SOLDADURAS A REALIZAR, SU PREPARACION Y TRATAMIENTO, ASI COMO SU VERIFICACION. NOTA 2.-EL CAMBIADOR DEBE SUMINISTRARSE CON UNA PLACA DE IDENTIFICACIÓN DE ACERO INOXIDABLE TIPO 304 DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 ANEXO 12.6

NOTA 3.- EL PROVEEDOR DE MANERA OBLIGATORIA DEBERA PRESENTAR AL MOMENTO DE LA ENTREGA DE LOS BIENES, UN ESCRITO EN EL CUAL MANIFIESTE BAJO PROTESTA DEDECIR VERDAD EL NOMBRE DEL FABRICANTE DEL BIEN Y EL RESULTADO DEL CÁLCULO DE INTEGRACIÓN NACIONAL DE LOS BIENES SUMINISTRADOS.

NOTA 4.- EL DISEÑO MECÁNICO SERÁ RESPONSABILIDAD DEL PROVEEDOR DE CADA UNA DE LAS ESPECIFICACIONES Y COMPONENTES DE ESTE BIEN, APEGÁNDOSE A LAS BASES DE LICITACION.

NOTA 5.- EL PROVEEDOR DEL EQUIPO MOSTRARÁ COPIA DEL CERTIFICADO DE CALIDAD DONDE SE INDIQUE QUE REALIZO LA PRUEBA DE CONTINUIDAD A BASE DE CORRIENTE EDDY A DICHOS MATERIALES. NOTA 6.- LA OBTENCIÓN DE LA PLACA ANTE LA S.T.P.S., SERÁ TRAMITADA POR PEMEX PETROQUÍMICA Y EL PROVEEDOR DEBERÁ SUMINISTRAR LA DOCUMENTACIÓN REQUERIDA COMO LO ESTABLECE LA NORMA NOM-020-STPS-2011 EN SUS NUMERALES 7.2, 7.2.2 Y 7.2.3.

NOTA 7.-SE DEBERÁN REALIZAR LOS CÁLCULOS DE ACUERDO A LA ÚLTIMA EDICIÓN DEL CÓDIGO ASME Y ESTÁNDARES APLICABLES, EN CASO DE QUE RESULTASE EN DIMENSIONES MAYORES EL PROVEEDOR DEL BIEN DEBERÁ INFORMAR PARA QUE ESTOS CAMBIOS SEAN EVALUADOS Y CONSIDERADOS EN CAMPO POR EL DEPARTAMENTO DE INGENIERÍA DE MANTENIMIENTO DE ESTE CENTRO DE TRABAJO.

NOTA 8.- NO SE REQUIEREN PLANOS PARA APROBACIÓN, ÚNICAMENTE SE REQUIERE QUE EL PROVEEDOR DEL BIEN PROPORCIONE LOS DIBUJOS FINALES CERTIFICADOS CON EL DOSSIER DEL EQUIPO.

LOS PLANOS DE PRUEBAS SE REQUIERE DENTRO DEL EXPEDIENTE DE FABRICACIÓN EN LA ETAPA DE PROVEEDOR

NOTA 9.- EL PROVEEDOR AL ENTREGAR EL EQUIPO, ESTE DEBERA DE TENER BRIDAS CIEGAS Y EMPAQUES DE ACUERDO A ESPECIFICACION Y NORMAS DE ESPESORES, NRF-156-PEMEX-200,-NRF-150-PEMEX-2011, NRF-028-PEMEX-2010, ASI TAMBIEN EL EQUIPO, DEBERA ESTAR PRESIONADO E INERTIZADO CON

NITROGENO CON INDICADORES DE PRESION (MANOMETROS, ACUALIZADOS Y EN BUENAS

CONDICIONES).SE DEBERA RESPETAR PARA EL EMBARQUE LO INDICADO EN EL PUNTO 8 DE LA NRF-090-PEMEX-2013.

NOTA 10.- EL PROVEEDOR DEL EQUIPO AL INGRESAR A LAS INSTALACIONES DEL COMPLEJO PETROQUIMICO LA CANGREJERA PARA REALIZAR LA ENTREGA, DEBERA DE PROPORCIONAR EL TRANSPORTE NECESARIO PARA DEJAR EL EQUIPO DONDE SE LE INDIQUE POR PARTE DE PEMEX PETROQUIMICA. CON TODAS LAS PRECAUCIONES Y CUIDADOS POSIBLES.

(11)

Página 11

NOTA 11.- SE DEBERA ENTREGAR TAMBIEN LA CANTIDAD EQUIVALENTE AL 10% DEL TOTAL DE LOS ESPARRAGOS DE LAS PARTES DEL EQUIPO ASI COMO LOS DE SUS BOQUILLAS, COMO PARTES DE REPUESTO Y 2 JUEGOS DE JUNTAS METALICAS.

NOTA 12.-EL PROVEEDOR DEBERÁ ENTREGAR COPIA NOTARIADA Y CERTIFICADA DEL LA AUTORIZACION Y USO DEL ESTAMPADO "U" DE ASME.

NOTA 13- EL PROVEDOR DEBERA ENTREGAR CARTA GARANTIA QUE LOS EQUIPOS CUMPLAN CON LAS CONDICIONES PRESENTADAS EN LOS PLANOS Y CARTA GARANTIA DE CUMPLIMIENTO DE LAS CONDICIONES DE OPERACIÓN DEL CAMBIADOR DE CALOR.

NOTA 14.- PARA QUE EL PROVEEDOR INICIE EL TRAMITE DE PAGO CORRESPONDIENTE, EL ADMINISTRADOR DESIGNADO POR CANGREJERA RECEPCIONARÁ LOS BIENES HABIENDO VERIFICADO CUMPLIMIENTO A LOS ALCANCES DESCRITOS EN LAS ESPECIFICACIONES REQUIRENTES Y ALCANCES.

NOTAS GENERALES

NOTA 1- CONDICIONES DE ENTREGA

LOS BIENES DEBERÁN ENTREGARSE EMPACADOS EN APEGO A LO ESTABLECIDO EN LA NORMA NRF-090-PEMEX-2013, PUNTO 8.6, DE TAL FORMA QUE NO SUFRAN DAÑOS DURANTE SU TRANSPORTE Y ALMACENAJE.

DE MANERA ENUNCIATIVA MÁS NO LIMITATIVA, SE DEBERA:

PROTEGER LAS BOQUILLAS DE LAS BRIDAS CON TAPAS METALICAS DE 1/4 DE PULGADA DE ESPESOR COMO MINIMO, CON SUS RESPECTIVOS EMPAQUES Y ESPARRAGOS, PARA LAS BOQUILLAS QUE DE DISEÑO VENGAN CON TAPA BRIDADA, ESTAS DEBERAN CUMPLIR LA ESPECIFICACION ASME B16.48 1997.

NOTA 2.- EL MATERIAL DE LOS EMPAQUES QUE SE COLOQUEN EN FORMA TEMPORAL DEBEN SER DE HULE O LIBRES DE ASBESTO, SI SON DE DISEÑO COLOCADOS EN FORMA DEFINITIVA DEBERAN SER JUNTAS CIRCULARES CON ARROLLAMIENTO ESPIRAL DE ACERO INOXIDABLE CON RELLENO DE GRAFITO. LOS ESPARRAGOS O PERNOS DE SUJECCION DE LAS TAPAS DEBEN ESTAR COMPLETOS PARA CADA BRIDA, PARA EL CASO DE LAS CONEXIONES ROSCADAS, DEBEN INSTALARSE TAPONES ROSCADOS EL EQUIPO DEBERÁ VENIR PRESIONADO CON NITRÓGENO CON UNA PRESION DE 0.5 KG/CM2 LO CUAL DEBE ESTAR INDICADO POR UN INDICADOR DE PRESIÓN.

NOTA 3.- PLAZO DE ENTREGA: 270 DÍAS NATURALES EN LOS CUALES ESTAN CONSIDERADOS LOS SIETE DIAS NATURALES PARA QUE PERSONAL DE C.P. CANGREJERA EFECTUE LA INSPECCION DE LOS BIENES. NOTA 4.- SE OTORGARA 30% DE ANTICIPO DEL MONTO QUE CORRESPONDA AL CONTRATO, POR SER UN BIEN CON PROCESO DE FABRICACIÓN MAYOR A 60 DÍAS.

NOTA 5: EL PROVEEDOR DEBE DE CUMPLIR CON EL ANEXO "SSPA" PRIMERA VERSIÓN JUNIO 2011, "OBLIGACIONES DE SEGURIDAD, SALUD EN EL TRABAJO Y PROTECCIÓN AMBIENTAL DE LOS PROVEEDORES O CONTRATISTAS QUE REALIZAN ACTIVIDADES EN INSTALACIONES DE PETRÓLEOS MEXICANOS Y ORGANISMOS SUBSIDIARIOS, EL CUAL SE ANEXA COMO ARCHIVO ELECTRÓNICO Anexo SSPA Contratistas.PDF.

NOTA 6: INSPECCIONES Y PRUEBAS

NIVEL DE INSPECCION APLICABLE: NIVEL DE INSPECCION II

VISITAS PROGRAMADAS DEL INSPECTOR Y LOS SIGUIENTES NUMERALES SON LOS QUE LE APLICAN. APLICA A LOS BIENES QUE SE REVISAN EN LAS INSTALACIONES DEL PROVEEDOR, CONFORME A DETERMINADAS ACTIVIDADES DEL PROGRAMA DE FABRICACIÓN, POR PERSONAL DESIGNADO POR PEMEX. EL CUMPLIMIENTO DE LAS ESPECIFICACIONES ESTABLECIDAS EN LOS CONTRATOS, SE DETERMINA REVISANDO LOS REQUISITOS Y PRESENCIANDO LAS ACTIVIDADES QUE APLIQUEN, SIENDO ENUNCIATIVAS MÁS NO LIMITATIVAS LAS SIGUIENTES:

(12)

Página 12

1) LAS ESPECIFICACIONES CONTRACTUALES. 2) PROGRAMA DE FABRICACIÓN.

3) LA INGENIERÍA APROBADA (ESTABLECIDA EN EL CONTRATO).

4) LA COMPETENCIA (FORMACIÓN ACADÉMICA PROFESIONAL O TÉCNICA, HABILIDADES Y EXPERIENCIA) DEL PERSONAL QUE INTERVENGA EN LA FABRICACIÓN DE LOS BIENES.

5) LOS REGISTROS QUE DEMUESTREN LA CALIBRACIÓN VIGENTE DE LOS INSTRUMENTOS DE MEDICIÓN. 6) CERTIFICADOS DE CALIDAD DE LA MATERIA PRIMA.

7) LOS PROCESOS Y PRUEBAS DE FABRICACIÓN DE LOS BIENES. 8) REPORTES PARCIALES Y FINALES DEL AVANCE DE LA INSPECCIÓN. 9) LAS PRUEBAS FINALES ESTABLECIDAS EN EL CONTRATO.

11) EL EMBALAJE DE LOS BIENES.

12) LA DOCUMENTACIÓN QUE ESTABLECE EL CONTRATO.

DE LOS DOCUMENTOS ENTREGABLES DEL PROVEEDOR VERIFICAR CUALES LE APLICAN Y ANEXAR LA DOCUMENTACIÓN QUE CONSIDERE NECESARIA.

AL REALIZAR LA INSPECCIÓN DE BIENES Y SUPERVISIÓN DE ARRENDAMIENTOS Y SERVICIOS, EL PROVEEDOR DEBERÁ ENTREGAR COMO MÍNIMO, CUANDO APLIQUE, COPIA DE LA SIGUIENTE DOCUMENTACIÓN:

A) REMISIÓN O FACTURA. B) PEDIMENTO DE IMPORTACION C) CERTIFICADO DE ORIGEN. D) GARANTÍA COMERCIAL.

E) CERTIFICADOS DE CALIDAD E INFORMES DE RESULTADOS DE LABORATORIO. F) RESULTADO DE LAS PRUEBAS EFECTUADAS DURANTE EL PROCESO.

G) PROTOCOLO DE PRUEBAS. H) DOCUMENTACIÓN TÉCNICA.

I) DOS FOTOCOPIAS DEL CONTRATO Y SUS ANEXOS

TODOS LOS MATERIALES, FABRICACION Y PRUEBAS REALIZADAS AL CAMBIADOR DE CALOR DEBEN ESTAR SUJETOS A INSPECCION POR PARTE DE LA SUPERVISION DE PEMEX PETROQUIMICA DURANTE EL DESARROLLO EN EL LUGAR DONDE SE ENCUENTRE O FABRIQUE.

LA INSPECCION POR PARTE DE PEMEX PETROQUIMICA NO LIBERA AL PROVEEDOR DE SU RESPONSABILIDAD DE CUMPLIR CON TODOS LOS REQUISITOS INDICADOS EN ESTA ESPECIFICACION Y EN LAS NORMAS, CODIGOS Y/O ESPECIFICACIONES CORRESPONDIENTES.

PEMEX PETROQUIMICA SE RESERVA EL DERECHO DE RECHAZAR Y/O EXIGIR LA REPARACION O SUSTITUCION DEL CAMBIADOR O PARTES QUE SE ENCUENTREN DEFECTUOSAS Y QUE NO CUMPLAN CON LO ESPECIFICADO SIN COSTO ADICIONAL A PEMEX.

LA SUPERVISION DE PEMEX PETROQUIMICA DEBE TENER LIBRE ACCESO A TODAS LAS INSTALACIONES EMPLEADAS EN LA FABRICACION Y PRUEBAS DEL CAMBIADOR DE CALOR, Y PODRAN REVISAR TODOS LOS CONTROLES DE CALIDAD Y CUALQUIER OTRO REGISTRO QUE SUSTENTE EL DISEÑO Y FABRICACION, UNA VEZ TERMINADA LAS INSPECCION, EL PROVEEDOR DEBE ENTREGAR A PEMEX PETROQUIMICA O SU REPRESENTANTE LEGAL LA LISTA DE MANUFACTURA DE INSPECCION DE PLANTA (HOJA VIAJERA) PARA EL CAMBIADOR DE CALOR

NOTA 7: LA FABRICACION DE ESTE BIEN SE REALIZARÁ CON ESTRICTO APEGO A LO DISPUESTO EN LAS NORMAS, CODIGOS Y ESPECIFICACIONES NACIONALES E INTERNACIONALES QUE APLIQUEN EN SU ULTIMA REVISION VIGENTE, LA RELACION QUE SE MUESTRA A CONTINUACION ES BASICA PARA LOS MATERIALES Y TRABAJOS A EJECUTAR.

NOM-020-STPS-2011

NRF-020-PEMEX-2012 CALIFICACIÓN Y CERTIFICACIÓN DE SOLDADORES Y SOLDADURA

NRF-027-PEMEX-2009 ESPÁRRAGOS Y TORNILLOS DE ALEACIÓN DE ACERO INOXIDABLE PARA SERVICIO DE ALTA Y BAJA TEMPERATURA

(13)

Página 13

NRF-028-PEMEX-2010 DISEÑO Y CONSTRUCCIÓN DE RECIPIENTES A PRESIÓN NRF-049-PEMEX-2009 INSPECCIÓN DE BIENES Y SERVICIOS

NRF-070-PEMEX-2011 SISTEMAS DE PROTECCIÓN A TIERRA PARA INSTALACIONES PETROLERAS

NRF-090-PEMEX-2013 CAMBIADORES DE CALOR ENVOLVENTE- HAZ DE TUBOS NRF-111-PEMEX-2012 EQUIPOS DE MEDICIÓN Y SERVICIOS DE METROLOGÍA NRF-156-PEMEX-2008 JUNTAS Y EMPAQUES

NRF-150-PEMEX-2011 PRUEBAS HIDROSTÁTICAS DE TUBERÍA Y EQUIPOS ASME SEC. VIII DIV. 1. - PRESSURE VESSEL.

ASME SEC. V. - NON-DESTRUCTIVE EXAMINATION. ASME SEC. IX. - WELDING AND BRAZING QUALIFICATION.

TEMA. - TUBULAR EXCHANGERS MANUFACTURER ASSOCIATION, CLASS "B" ASME SEC. II.- MATERIALS, PART. "A".

ASME SEC. II.- MATERIALS, PART "B".

NOTA 8: CONDICIONES DE EMPAQUE DE ACUERDO A LA NRF-028-PEMEX-2010 NUMERAL 8.6 EMBALAJE TRANSPORTACION Y ALMACENAMIENTO Y NUMERAL 8.6 PREPARACION PARA EMBARQUE

CONDICIONES DE ENTREGA.

SE REQUIERE EL BIEN CON UN TIEMPO DE ENTREGA MAXIMO DE 270 DIAS NATURALES, INCLUYE LOS SIETE DIAS DE INSPECCION DE LOS BIENES, CONSIDERANDO LA FABRICACION, TRANSPORTE, Y ENTREGA EN LAS INSTALACIONES DEL COMPLEJO PETROQUIMICO CANGREJERA.

LA PREPARACION DEL EMBARQUE DEBE SER DE ACUERDO A LA NRF-028-PEMEX PUNTO 8.6.1. TIPO DE ENTREGA: PARTIDA COMPLETA

NOTA 9: EL CAMBIADOR DE CALOR DEBE SUMINISTRARSE CON UNA PLACA DE IDENTIFICACION DE ACERO INOXIDABLE TIPO 304 DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 ANEXO 12.6

NOTA 10: LUGAR DE ENTREGA: ALMACEN DEL COMPLEJO PETROQUIMICO CANGREJERA DE ACUERDO A INCOTERMS 2010, LA INSPECCION DEL BIEN SERÁ REALIZADO POR LA SUPEINTENDENCIA DE PLANEACION DE MANTENIMIENTO.

NOTA 11: CRITERIO DE EVALUACIÓN.- DEBIDO A QUE LAS ESPECIFICACIONES TÉCNICAS DE LOS BIENES A ADQUIRIR ESTÁN PERFECTAMENTE DETERMINADAS Y ESTANDARIZADAS, MISMAS QUE NO REQUIEREN INNOVACIÓN TECNOLÓGICA, EL CRITERIO DE EVALUACIÓN SERA "BINARIO".

NOTA 12: PARA ESTE PROCESO LICITATORIO SE REALIZARÁ VISITA AL SITIO.

NOTA 13: SERÁ RESPONSABILIDAD DE PEMEX PETROQUIMICA LOS COSTOS POR TRASLADOS Y VIATICOS PARA ATESTIGUAR LAS PRUEBAS EN LAS INSTALACIONES DEL PROVEEDOR.

NOTA 14.- NO APLICA EL ANEXO 1 DE LA NRF-028-PEMEX-2010

PARTIDA CANTIDAD

UNIDAD DE MEDIDA

DESCRIPCIÓN

2 1.00 PIEZA CAMBIADOR DE CALOR

SUMINISTRO DE CAMBIADOR DE CALOR TIPO NKU DENOMINADO E-310 REHERVIDOR DE LA COLUMNA AGOTADORA D-310 (REBOILER DE LA COLUMNA) DE LA PLANTA DE OXIDO DE ETILENO DEL COMPLEJO PETROQUIMICO CANGREJERA DE ACUERDO A RELACION DE PLANOS:

DWG. N° HE-3950 SHEET 1 DE 16: NOMBRE DE NOTAS GENERALES EN LA PLACA. DWG. N° HE-3950 SHEET 2 DE 16: DETALLES DE APOYO

DWG. N° HE-3950 SHEET 3 DE 16: RESUMEN TAMAÑO 62 X 96 X-276 DWG. N° HE-3950 SHEET 4 DE 16: CANAL "A" DETALLES

(14)

Página 14

DWG. N° HE-3950 SHEET 5 DE 16: AISLAMIENTO CLIP DETALLES DWG. N° HE-3950 SHEET 6 DE 16: DETALLES DE LA CARCASA

DWG. N° HE-3950 SHEET 5A (7) DE 16: DETALLES DE CLIP DE AISLAMIENTO DWG. N° HE-3950 SHEET 5A (8) DE 16: TUBO HOYOS

DWG. N° HE-3950 SHEET 7 (9) DE 16: ENSAMBLE DE TUBO BUNDLE DWG. N° HE-3950 SHEET 7 (10) DE 16: DETALLES DEL TUBO SHEEL DWG. N° HE-3950 SHEET 9 (11) DE 16: DETALLES DE LA BRIDA DWG. N° HE-3950 SHEET 9 (12) DE 16: JUNTA Y PERNO

DWG. N° HE-3950 SHEET 11 (13) DE 16: DETALLE DEL GATO DE TORNILLO

DWG.N° HE-3950 SHEET 11 (14) DE 16: DETALLES ESTÁNDAR A MENOS QUE DE LO CONTRARIO SE MUESTRA EN LOS PLANOS DE DETALLE

DWG. N° HE-3950 SHEET 12A (15) DE 16: DETALLES DE FLUXERIA LAMINADO.

DWG.N° HE-3950 SHEET 13 (16) DE 16: NORMAS DE PREPARACIÓN DE EMPALMES A MENOS QUE DE LO CONTRARIO SE MUESTRA EN LOS PLANOS DE DETALLE.

DWG. N° HE-3950 SHEET 15 (16) DE 16: LISTA DE MATERIALES DWG. N° HE-3950 SHEET 16 (16) DE 16: LISTA DE MATERIALES DWG. N° HE-3950 SHEET 1 DE 10: CÁLCULOS DE DISEÑO E-310

DWG. N° HE-3950 SHEET 2 DE 10: INTERCAMBIADOR DE CALOR DIVISIÓN E-310. DWG. N° HE-3950 SHEET 3 DE 10: CALCULO DEL ANILLO

DWG. N° HE-3950 SHEET 4 DE 10: MATERIAL DEL ANILLO DWG. N° HE-3950 SHEET 4 DE 10: MATERIAL DE LA CARCAZA (1) DWG. N° HE-3950 SHEET 5 DE 10: MATERIAL DE LA CARCAZA (2)

DWG. N° HE-3950 SHEET 6 DE 10: CALCULA DEL MATERIAL DE LA CABEZA DWG. N° HE-3950 SHEET 7 DE 10: DISEÑO Y CARGAS DE BRIDA

DWG. N° HE-3950 SHEET 8 DE 10: CONDICION DE DISEÑO CÁLCULO DE LA JUNTA Y DEL PERNOS. DWG. N° HE-3950 SHEET 9 DE 10: CÁLCULOS DE LA PLACA TUBULAR

DWG. N° HE-3950 SHEET 10 DE 10: CALCULOS DE LA BOQUILLA DE REFUERZO TAMAÑO NOMINAL 62 X 96-276 CON UN PESO DE 60200 LBS.

845 TUBOS EN TOTAL ARREGLO EN "U"

DIAMETRO DE LOS TUBOS 1 PULGADA BWG CAL 16. LONGITUD DEL TUBO 23 PIES. ARREGLO DE TUBOS: ARREGLO CUADRADO PITCH 1 ¼"

DIAMETRO DE LA CORAZA 96 PULGADAS FLUIDO LADO CORAZA: AGUA + GLICOL FLUIDO LADO TUBOS: VAPOR

TEMPERATURA DE ENTRADA LADO CORAZA: 235.4 °F TEMPERATURA DE SALIDA LADO CORAZA: 237.2 °F TEMPERATURA DE ENTRADA LADO TUBOS: 267.8 °F TEMPERATURA DE SALIDA LADO TUBOS: 267.8 °F DATOS DE DISEÑO:

TEMPERATURA DE DISEÑO LADO CARCAZA 293 °F TEMPERATURA DE DISEÑO LADO TUBOS: 565 °F PRESIÓN DE DISEÑO LADO CARCAZA: 72 PSI Y VACIO PRESIÓN DE DISEÑO LADO TUBOS : 72 PSI

PRESION DE OPERACIÓN LADO CARCAZA 8.28 PSIG PRESION DE OPERACIÓN LADO TUBOS 25.7 PSIG

PRESION DE PRUEBA HIDROSTATICA LADO CUERPO 121 PSI PRESION DE PRUEBA HIDROSTATICA LADO TUBOS 108 PSI NUMERO DE PASOS: LADO TUBOS 2

SEGÚN PLANO DE DISEÑO DWN. No HE-3950. MATERIALES:

TUBOS 304 SS "U"

CARCAZA/CUERPO 304 SS

DIAMETRO ORIGINAL DE CARCAZA/CUERPO 96 PLG. PLACA TUBULAR-INMÓVIL 304 SS

(15)

Página 15

BOQUILLAS LADO CORAZA ( 1 PIEZAS 6"Ø 150#, 1 PIEZA DE 3"Ø 150# SALIDA DE LIQUIDO), (2 PIEZAS, 18"Ø 150# SALIDA DE VAPOR), (2 PIEZAS DE 11/2"Ø 150# BOQUILLA DE LIMPIEZA), (1 PIEZA DE 20"Ø 150#, ENTRADA HOMBRE) RF

CARRETE LATERAL (1 PIEZA C/U DE 6"Ø SALIDA DE CONDENSADO Y 18"Ø 150# ENTRADA DE VAPOR DEFLECTORES SA-240-T-304

TORNILLOS SA-193-B7 TUERCAS SA-194-CL-2H

EL TIPO DE EMPAQUE ES DOBLE ENCHAQUETADO DE SS-304 RELLENO DE GRAFITO PARA BRIDAS PRINCIPALES.

PARA BOQUILLAS: SE REQUIERE EL SUMINISTRO DE EMPAQUE PARA BOQUILLAS EMPAQUE METALICO CON ARROLLAMIENTO DE ACERO INOXIDABLE RELLENO DE GRAFITO CON ANILLO CENTRADOR.

LAS DEMAS ESPECIFICACIONES DE MATERIALES CONFORME A PLANOS MENCIONADOS EN ESTA REQUISICION.

CORROSION PERMISIBLE 1/8"

NO SE REQUIERE REFACCIONAMIENTO PARA LOS TUBOS NO SE REQUIERE ANILLO DE PRUEBA.

NO SE REQUIERE SUMINISTRO DE ANODO DE SACRIFICIO

NO SE REQUIERE SUMINISTRO DE AISLAMIENTO SOLO SE REQUIERE SE INSTALE SOPORTES PARA EL AISLAMIENTO

NORMAS Y/O ESPECIFICACIONES:

ASME CODIGO DE CALDERAS Y RECIPIENTES A PRESION SEC II.-

MATERIALES, PART. B ESPECIFICACIONES DE LOS MATERIALES NO FERROSOS. NO APLICA. SA-179

SA-105

SE ACEPTA ESPECIFICACION SA-240-TP304 O FORJA SA-182-F304 PARA EL MATERIAL DEL ESPEJO.

SE ACEPTA SA-105 EN SUSTITUCION DE SA-516-70 PARA TAPA PLANA DEL CABEZAL Y BRIDA E ACUERDO A PLANO

SE PERMITE UTILIZAR SA-105 EN LUGAR DE SA-181- GR 1 Ó 2 ASTM A-193 GR. B-7

ASTM A-194 GR. 2H

NRF-053-PEMEX-2006 SISTEMAS DE PROTECCIÓN ANTICORROSIVA DE BASE DE RECUBRIMIENTOS PARA INSTALACIONES SUPERFICIALES.

NRF-027-PEMEX-2009.- ESPARRAGOS Y TONILLOS DE ACERO DE ALEACIÓN Y ACERO INOXIDABLE PARA SERVICIOS DE ALTA Y BAJA TEMPERATURA DE CONSTRUCCION

TEMA CLASE "B" INTERCAMBIADORES DE DISEÑO - GAS A GAS O GAS A LÍQUIDO

CÓDIGO "ASME" CÓDIGO DE CALDERAS Y RECIPIENTES A PRESIÓN SECCIÓN VIII, DIVISIÓN I.- REGLAS DE RECIPIENTES A PRESIÓN.

NRF-090-PEMEX-2013 CAMBIADORES DE CALOR ENVOLVENTE-HAZ DE TUBOS (SOLO COMO REFERENCIA GENERAL)

NOM-020-STPS-2011 RECIPIENTES SUJETOS A PRESION Y CALDERAS FUNCIONAMIENTO-CONDICIONES DE SEGURIDAD

ASME B16.48 1997 PRUEBAS

ASME SEC. VIII DIV. 1 .- PRESSURE VESSEL. ASME SEC. V.- NON-DESTRUCTIVE EXAMINATION. ASME SEC. IX.- WELDING AND BRAZING QUALIFICATION.

TEMA.- TUBULAR EXCHANGERS MANUFACTURER ASSOCIATION, CLASS "B". APLICAN LOS SIGUIENTES PUNTOS:

DE MATERIALES:

SE PERMITIRÁ UTILIZAR LA ESPECIFICACIÓN AISI-1018 EN LUGAR DE SA-306-70 PARA EL MATERIAL DE LOS TIRANTES.

(16)

Página 16

EL LICITANTE CONSIDERARÁ QUE LA UNIÓN TUBO-ESPEJO SERÁ ÚNICAMENTE EXPANSIONADA CON DOS RANURAS.

PRUEBAS Y TRATAMIENTOS

RADIOGRAFÍCAS: DE ACUERDO CON EL CÓDIGO, ASME SECCIÓN VIII DIVISIÓN I Y DE ACUERDO CON EL ARTÍCULO 2 DEL ASME SECCIÓN V. DONDE INDIQUE EL PLANO RESPECTIVO.

LÍQUIDOS PENETRANTES: DE ACUERDO AL APÉNDICE 8 DEL ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN. EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS ULTRASONICAS: EN DONDE INDIQUE EL PLANO RESPECTIVO.

PRUEBAS HIDROSTATICAS: LA PRESIÓN DE PRUEBA HIDROSTÁTICA SERÁ DE ACUERDO A CÓDIGO ASME, SECCIÓN VIII, DIVISIÓN 1, ÚLTIMA EDICIÓN Y EN HOMOLOGACION CON LA NRF-150-PEMEX 2011

TRATAMIENTO TÉRMICO: SE EFECTUARÁ DE ACUERDO A LOS PLANOS DE REFERENCIA Y CON LOS REQUERIMIENTOS EN REFERENCIA AL CÓDIGO ASME SECCIÓN VIII DIVISIÓN I, ÚLTIMA EDICIÓN, INCLUYENDO LAS GRÁFICAS PARA CADA EQUIPO.

LAS PRUEBAS DEBEN APLICARSE MANTENIENDO LA PRESION DURANTE UNA HORA COMO MINIMO.

ANTES DE INICIAR LAS PRUEBAS CON PRESION, ES NECESARIO LIMPIAR TODAS LAS SUPERFICIES INTERNAS DEL CAMBIADOR DE MANERA QUE EL INTERIOR DEL EQUIPO NO TENGA CASCARILLA SUELTA, POLVO, RESIDUOS DE SOLDADURA Y FUNDENTE, PEDAZOS DE ELECTRODO O CUALQUIER BASURA. APEGARSE AL NUMERAL 8.4.10 DE LA NRF-028-PEMEX-2010.

LA PRESIÓN DE PRUEBA HIDROSTÁTICA SERÁ DE ACUERDO A CÓDIGO ASME, SECCIÓN VIII, DIVISIÓN 1, ÚLTIMA EDICIÓN (1.3 VECES LA PRESIÓN DE DISEÑO).

PARTES A CONSIDERAR

SE DEBERA CONSIDERAR LA COLOCACION DE LOS CLIPS DE AISLAMIENTO EN EL CUERPO DEL CAMBIADOR:

TIPO "A" Y TIPO "B" ¼" X 1 ½" X 1 ½" CLIPS DE PLACA SOLDADO A LA CORAZA CON ESPACIO DE 12" Y CIRCULOS LAMINADO EN CALIENTE DE 3/8" DIAMETRO SOLDADOS A LOS CLIPS DE ACUERDO A LA ORIENTACION EN PLANO.

SE REQUIERE SE SUMINISTREN LAS JUNTAS DE RESPUESTO MARCADAS EN PLANO ADICIONALES A LAS INSTALADAS EN EL EQUIPO LAS DEMAS ESPECIFICACIONES DE MATERIALES, CONFORME A PLANOS MENCIONADOS EN ESTA REQUISICION.

MATERIALES DE JUNTAS Y ESPARRAGOS

EL CAMBIADOR DE CALOR DEBE ENTREGARSE CON LAS JUNTAS CIRCULARES ENCHAQUETADAS NUEVAS COLOCADAS PARA LAS TAPAS PLANAS, DE MATERIAL DE ACERO INOXIDABLE CON RELLENO DE GRAFITO,Y ADICIONALMENTE ENTREGARA UN JUEGO COMPLETO.

LOS ESPÁRRAGOS DE LAS ESPECIFICACIONES ASTM A-193 GR. B-7 Y TUERCAS ASTM A-194 GR. 2H,

SEÑALADO EN LOS PLANOS PROPORCIONADOS DE CADA PARTIDA, CONSIDERANDO LAS

ESPECIFICACIONES Y DIMENSIONES DE ACUERDO A LA NORMA NRF-027-PEMEX-2009 RELATIVA A ESPÁRRAGOS Y TORNILLOS DE ACERO DE ALEACIÓN Y ACERO INOXIDABLE PARA SERVICIOS DE ALTA Y BAJA TEMPERATURA SE DEBERA ENTREGAR TAMBIEN LA CANTIDAD EQUIVALENTE AL 10% DEL TOTAL DE LOS ESPARRAGOS DE LAS PARTES DEL EQUIPO ASI COMO LOS DE SUS BOQUILLAS, COMO PARTES DE REPUESTO.

SE DEBERA ENTREGAR TAMBIEN LA CANTIDAD EQUIVALENTE AL 10% DE TORNILLERIA Y TUERCAS Y 2 JUEGOS DE EMPAQUES POR BRIDAS PRINCIPALES Y BOQUILLAS., COMO PARTES DE REPUESTO.

PROTECCION ANTICORROSIVA

EL CAMBIADOR DE CALOR DEBE SER ENTREGADO CON PROTECCION ANTICORROSIVA

LA LIMPIEZA Y RECUBRIMIENTO, SOLO APLICA PARA LAS PARTES DE ACERO AL CARBON, DE ACUERDO A LO INDICADO EN PLANOS PROPORCIONADOS COMO REFERENCIA Y DE ACUERDO A NORMA-NRF-090-PEMEX-2013

(17)

Página 17

NUMERAL 8.3.7.1, EN HOMOLOGACION CON LA NRF-053-PEMEX-2006 Y DE ACUERDO A TEMPERATURA.

EL EQUIPO REQUERIDO ES EL CAMBIADOR E-310

EL ESPESOR DE PARED PARA LOS TUBOS SERÁ LA MÍNIMA DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 INCISO 8.2.4

SE PERMITE UNICAMENTE LA SUBCONTRATACION DE LO SIGUIENTE:

PRUEBAS NO DESTRUCTIVAS (CORRIENTE DE EDDY), PRUEBAS DE RADIOGRAFIADO, PARTICULAS MAGNETICAS, ULTRASONIDO, LIQUIDOS PENETRANTES. PRESENTANDO EVIDENCIA DOCUMENTAL NOTARIADA DE SU ACREDITACION ANTE ENTIDAD CERTIFICADORA DEL SUBCONTRATANTE.

NOTAS PARA EL LICITANTE

NOTA 1.- EL LICITANTE DEBERÁ CONSIDERAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE A CONTINUACIÓN SE MENCIONAN:

NOTA 2.- EL DISEÑO MECÁNICO DE LOS EQUIPOS DEBERÁN SER FABRICADOS DE ACUERDO A LOS REQUISITOS QUE SEÑALA LA ASOCIACIÓN DE FABRICANTES DE CAMBIADORES DE CALOR (TEMA) CLASE "B" Y MEDIANTE LA HOMOLOGACIÓN DEL CÓDIGO "ASME" SECCIÓN VIII, DIVISIÓN I, PARA RECIPIENTES A PRESIÓN; ADEMÁS, SE REQUIERE QUE EL EQUIPO SE PROPORCIONE CON EL ESTAMPADO "U" DE ASME SECCIÓN VIII, DIVISIÓN 1.

REQUISITOS DOCUMENTALES QUE DEBEN SER INCLUIDOS EN LA PROPUESTA TECNICA DEL LICITANTE: NOTA 3.- LOS LICITANTES DEBERÁN CONSIDERAR EN SUS PROPUESTAS LAS CARACTERÍSTICAS INDICADAS EN LA SOLICITUD DE PEDIDO Y ESPECIFICACIONES TÉCNICAS QUE SE PROPORCIONAN EN LOS ANEXOS, PLANOS DE CONSTRUCCIÓN QUE FORMAN PARTE INTEGRANTE DE ESTAS BASES DE LICITACIÓN PARA EFECTOS DE EVALUACION (CATALOGOS, FOLLETOS, FICHAS TECNICAS ETC.) DEL FABRICANTE DE LOS BIENES.

NOTA 4.-- LOS LICITANTES DEBERÁN PRESENTAR EN SU OFERTA TÉCNICA LA DOCUMENTACIÓN QUE DEMUESTRE SU CAPACIDAD TÉCNICA Y EXPERIENCIA EN LA FABRICACIÓN DE CAMBIADORES DEL TIPO QUE SE SOLICITA EN ESTA REQUISICIÓN, PARA LO CUAL DEBERÁ PRESENTAR LA CARÁTULA DEL FINIQUITO DE AL MENOS UN CONTRATO EFECTUADO POR ALGUNA EMPRESA DEL SECTOR PÚBLICO O PRIVADO POR UN TIEMPO NO MENOR DE 6 MESES Y NO MAYOR A 5 AÑOS. DE CONFORMIDAD CON EL ART. 55 FRACCIÓN III INCISO A) DE LA LEY PETRÓLEOS MEXICANOS, ART. 57 FRACCIÓN I DEL REGLAMENTO DE LA MISMA LEY. NOTA 5.- EL LICITANTE QUE SEA COMERCIALIZADOR O DISTRIBUIDOR DEBERA PRESENTAR DOCUMENTO SOLIDARIO EN ORIGINAL DEL FABRICANTE DEL CAMBIADOR DE CALOR DONDE SE ESPECIFICA QUE CONOCE Y ACEPTA CUMPLIR LAS ESPECIFICACIONES DE ESTA REQUISICION, EN HOJA MEMBRETADA DEL FABRICANTE.

DEBERA ANEXAR ADEMAS EL DOCUMENTO DE AUTORIZACION PARA EL USO DEL ESTAMPADO ASME DEL FABRICANTE.

EL DOCUMENTO SOLIDARIO DEBERA CONTENER LO SIGUIENTE: No. DEL EVENTO LICITATORIO

DESCRIPCIÓN DEL EVENTO

DEBERÁ ESTAR FIRMADO Y SELLADO FECHA Y CIUDAD DE EMISIÓN

NOTA 6.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTAS COMPROMISO ORIGINALES EMITIDAS POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR A LA ENTREGA DEL EQUIPO ENTREGARÁ LO SIGUIENTE:

DOS EXPEDIENTES DE FABRICACION.

(18)

Página 18

PLANOS DE DISEÑO

EL EQUIPO CON EL SELLO "U" DE ASME ESTAMPADO

NOTA 7.- LOS LICITANTES DEBERÁN MANIFESTAR A TRAVES DE CARTA COMPROMISO ORIGINAL DEL FABRICANTE QUE REALIZARAN LAS PRUEBAS DE ACUERDO A LAS NORMAS ESTABLECIDAS EN LAS PRESENTES BASES DE LICITACIÓN.

NOTA 8.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE CUMPLIRA CON LO ESTABLECIDO EN LA REQUISICIÓN Y EL TIEMPO DE ENTREGA DE LOS CAMBIADORES DENTRO DEL PLAZO REQUERIDO. NOTA 9.- EL LICITANTE DEBERÁ PRESENTAR PROGRAMA DONDE SE MUESTREN LOS TIEMPOS DE ENTREGA DE LOS SIGUIENTES DOCUMENTOS:

DISEÑO MECANICO ESTRUCTURAL PLANOS DE DISEÑO

NOTA 10.- EL LICITANTE DEBERÁ MANIFESTAR EN SU COTIZACIÓN QUE LOS EQUIPOS PROPUESTOS Y TODAS SUS PARTES SERÁN NUEVOS, MANUFACTURADOS CON LAS NORMAS Y CONCEPTOS QUE SE MENCIONAN.

NOTA 11.- EL LICITANTE DEBERÁ ENTREGAR COPIA SIMPLE LEGIBLE DE LA AUTORIZACION Y USO DEL ESTAMPADO "U" DE ASME LA INFORMACION SOLICITADA DEBE ESTAR EN IDIOMA INGLES ACOMPAÑADO DE UNA TRADUCCION SIMPLE AL ESPAÑOL..

EL NO PRESENTAR ALGUN DOCUMENTO DE ACUERDO CON LO SOLICITADO SERÁ CAUSA DE DESECHAR SU PROPUESTA

NOTA 12.- SE PERMITE UTILIZAR COMO ALTERNATIVA LA ESPECIFICACIÓN SA-516-70 EN LUGAR DE LAS ESPECIFICACIONES SA-515- A-283-C, A-285-C-70 O SA-285-C; LA ESPECIFICACIÓN SA-516-70 ACUERDO A LO INDICADO EN LA NORMA NRF-090-PEMEX-2013

NOTA 13.- CON RESPECTO A LOS CERTIFICADOS DE MATERIALES, SERÁN LOS EMITIDOS POR EL FABRICANTE DE LOS INSUMOS PARA LOS COMPONENTES PRINCIPALES SOMETIDOS A PRESIÓN CONFORME A LO PERMITIDO POR EL CÓDIGO ASME.

NOTA 14.-EL LICITANTE PRESENTARA LOS CUESTIONARIOS TÉCNICOS O DESGLOSE DE LOS COMPONENTES DEL EQUIPO CON SUS ESPECIFICACIONES CORRESPONDIENTES EMITIDOS POR EL FABRICANTE EN LA PRESENTACIÓN DE LA PROPUESTA TÉCNICA.

NOTA 15.- EL LICITANTE DEBERÁ ENTREGAR CARTA COMPROMISO ORIGINAL EMITIDA POR EL FABRICANTE EN SU PROPUESTA TÉCNICA QUE DE RESULTAR GANADOR ENTREGARA LOS PLANOS DE FABRICACIÓN DEL CAMBIADOR.

EL LICITANTE PODRÁ ENTREGAR UN PLAN DE INSPECCIÓN Y PRUEBAS PRELIMINAR CRITERIOS DE EVALUACION TECNICA, ES OPCIONAL SIN EMBARGO SERÁ UN REQUISITO OBLIGATORIO DE ENTREGARSE POR EL LICITANTE ADJUDICADO EN LA EVALUACIÓN TÉCNICA SE VERIFICARÁ QUE LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES OFERTADOS POR LOS LICITANTES CUMPLAN CON LAS CARACTERÍSTICAS, ESPECIFICACIONES Y ALCANCE DE LOS BIENES REQUERIDOS EN LA SOLICITUD DE PEDIDO Y ANEXOS (PLANOS DEL FABRICANTE) CORRESPONDIENTES.

EN LA PROPUESTA COMO REQUISITO INDISPENSABLE, DEBERÁ DE CONTENER EL CATÁLOGO O FOLLETO DEL FABRICANTE DE LOS EQUIPOS.

NOTA 16.-EN LA PROPUESTA TECNICA SE ACEPTARÁ COPIA SIMPLE DEL CERTIFICADO PARA ESTAMPAR EL

SELLO “U” DE ASME Y EL CERTIFICADO ISO 9001, UNICAMENTE EL LICITANTE ADJUDICADO SERA EL QUE ENTREGUE COPIA NOTARIADA DE ESTAS CERTIFICACIONES

(19)

Página 19

NOTAS PARA EL PROVEEDOR

NOTA 1.-DOCUMENTACION REQUERIDA A LA ENTREGA DEL EQUIPO EL PROVEEDOR ADJUDICADO, AL ENTREGAR EN EL ALMACÉN DE DESTINO, DEBERÁ ADJUNTAR Y CUMPLIR, ADICIONALMENTE A SU DOCUMENTACIÓN DE RUTINA, LOS REQUISITOS SIGUIENTES:

ENTREGA DE 2 EXPEDIENTE DE FABRICACION COMPLETOS QUE CONTENGA COMO MINIMO: PROGRAMA DE FABRICACION,

MEMORIAS DE CÁLCULO, PLANOS Y DOCUMENTOS ESTABLECIDOS EN LA NOM-020-STPS-2011, PARA OBTENER EL PERMISO DEL FUNCIONAMIENTO CORRESPONDIENTE.

PLAN DE USO DE MATERIALES EN DONDE SE ANOTARA EL TIPO Y PROCEDENCIA DE CADA UNO DE LOS MATERIALES DE CONSTRUCCION DEL CAMBIADOR DE CALOR Y SUS RESPECTIVOS REGISTROS DE COMPOSICION QUIMICA DE LOS COMPONENTES DEL EQUIPO (FLUXERIA, ESPEJO, MAMPARAS Y CUERPO). PLAN DE INSPECCION Y PRUEBAS DEL CAMBIADOR DE CALOR, ACOMPAÑADO DE SUS RESPECTIVOS CERTIFICADOS ORIGINALES DE LAS PRUEBAS REALIZADAS EN LA FÁBRICA: PRUEBAS HIDROSTATICAS DEBEN INCLUIR LAS GRAFICAS CORRESPONDIENTES DEBIDAMENTE PROTOCOLIZADAS, REGISTRO DE PRUEBA NO DESTRUCTIVA A LA FLUXERIA POR EL METODO DE CORRIENTES DE EDDY.

CERTIFICADO ORIGINAL ASME Y LOS EQUIPOS DEBERÁN TENER ESTAMPADO EN EL CUERPO EL SELLO DEL CÓDIGO ASME SECCIÓN VIII, DIVISIÓN 1.

DOS JUEGOS DE PLANOS FINALES DE CONSTRUCCIÓN, DE ARREGLO GENERAL ASI COMO DEL HAZ DE TUBOS DEL CAMBIADOR DE CALOR Y LOS NECESARIOS PARA VER EL DETALLE Y CARACTERISTICAS DE CADA COMPONENTE DEL EQUIPO COMPLETO, POR EQUIPO, CERTIFICADOS, LEGIBLES, EN IDIOMA ESPAÑOL, INDICANDO DIMENSIONES, MATERIAL, PESOS Y ESPECIFICACIONES DE LOS COMPONENTES DEL EQUIPO ASI COMO DEL CAMBIADOR EN SU CONJUNTO.

PLAN COMPLETO DE EJECUCION DE SOLDADURAS Y SU PLANO DE SOLDADURAS QUE DEBE ESTABLECER EL TIPO DE SOLDADURAS A REALIZAR, SU PREPARACION Y TRATAMIENTO, ASI COMO SU VERIFICACION. NOTA 2.-LOS CAMBIADORES DEBEN SUMINISTRARSE CON UNA PLACA DE IDENTIFICACIÓN DE ACERO INOXIDABLE TIPO 304 DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 ANEXO 12.6

NOTA 3.-EL PROVEEDOR DE MANERA OBLIGATORIA DEBERA PRESENTAR AL MOMENTO DE LA ENTREGA DE LOS BIENES, UN ESCRITO EN EL CUAL MANIFIESTE BAJO PROTESTA DE DECIR VERDAD EL NOMBRE DEL FABRICANTE DEL BIEN Y EL RESULTADO DEL CÁLCULO DE INTEGRACIÓN NACIONAL DE LOS BIENES SUMINISTRADOS.

NOTA 4.- EL DISEÑO MECÁNICO SERÁ RESPONSABILIDAD DEL PROVEEDOR DE CADA UNA DE LAS ESPECIFICACIONES Y COMPONENTES DE ESTE BIEN, APEGÁNDOSE A LAS BASES DE LICITACION.

NOTA 5.- EL PROVEEDOR DEL EQUIPO MOSTRARÁ COPIA DEL CERTIFICADO DE CALIDAD DONDE SE INDIQUE QUE REALIZO LA PRUEBA DE CONTINUIDAD A BASE DE CORRIENTE EDDY A DICHOS MATERIALES. NOTA 6.-LA OBTENCIÓN DE LA PLACA ANTE LA S.T.P.S., SERÁ TRAMITADA POR PEMEX PETROQUÍMICA Y EL PROVEEDOR DEBERÁ SUMINISTRAR LA DOCUMENTACIÓN REQUERIDA COMO LO ESTABLECE LA NORMA NOM-020-STPS-2011 EN SUS NUMERALES 7.2, 7.2.2 Y 7.2.3.

NOTA 7.- SE DEBERÁN REALIZAR LOS CÁLCULOS DE ACUERDO A LA ÚLTIMA EDICIÓN DEL CÓDIGO ASME Y ESTÁNDARES APLICABLES, EN CASO DE QUE RESULTASEN DIMENSIONES MAYORES EL PROVEEDOR DEL BIEN DEBERÁ INFORMAR PARA QUE ESTOS CAMBIOS SEAN EVALUADOS Y CONSIDERADOS EN CAMPO POR EL DEPARTAMENTO DE INGENIERÍA DE MANTENIMIENTO DE ESTE CENTRO DE TRABAJO.

NOTA 8.- NO SE REQUIEREN PLANOS PARA APROBACIÓN, ÚNICAMENTE SE REQUIERE QUE EL PROVEEDOR DEL BIEN PROPORCIONE LOS DIBUJOS FINALES CERTIFICADOS CON EL DOSSIER DEL EQUIPO.

LOS PLANOS DE PRUEBAS SE REQUIERE DENTRO DEL EXPEDIENTE DE FABRICACIÓN EN LA ETAPA DE PROVEEDOR

(20)

Página 20

NOTA 9.-EL PROVEEDOR AL ENTREGAR EL EQUIPO, ESTE DEBERA DE TENER BRIDAS CIEGAS Y EMPAQUES DE ACUERDO A ESPECIFICACION Y NORMAS DE ESPESORES, NRF-156-PEMEX-2008,NRF-150-PEMEX-2011, NRF-028-PEMEX-2010, ASI TAMBIEN EL EQUIPO, DEBERA ESTAR PRESIONADO E INERTIZADO CON

NITROGENO CON INDICADORES DE PRESION (MANOMETROS, ACUALIZADOS Y EN BUENAS

CONDICIONES).SE DEBERA RESPETAR PARA EL EMBARQUE LO INDICADO EN EL PUNTO 8 DE LA NRF-090-PEMEX-2013.

NOTA 10.- EL PROVEEDOR DEL EQUIPO AL INGRESAR A LAS INSTALACIONES DEL COMPLEJO PETROQUIMICO LA CANGRAJERA PARA REALIZAR LA ENTREGA, DEBERA DE PROPORCIONAR EL TRANSPORTE NECESARIO PARA DEJAR EL EQUIPO DONDE SE LE INDIQUE POR PARTE DE PEMEX PETROQUIMICA. CON TODAS LAS PRECAUCIONES Y CUIDADOS POSIBLES.

NOTA 11.-SE DEBERA ENTREGAR TAMBIEN LA CANTIDAD EQUIVALENTE AL 10% DEL TOTAL DE LOS ESPARRAGOS DE LAS PARTES DEL EQUIPO ASI COMO LOS DE SUS BOQUILLAS, COMO PARTES DE REPUESTO Y 2 JUEGOS DE JUNTAS METALICAS

NOTA 12.- EL PROVEEDOR DEBERÁ ENTREGAR COPIA NOTARIADA Y CERTIFICADA DEL LA AUTORIZACION Y USO DEL ESTAMPADO "U" DE ASME.

NOTA 13.- EL PROVEDOR DEBERA ENTREGAR CARTA GARANTIA QUE LOS EQUIPOS CUMPLAN CON LAS CONDICIONES PRESENTADAS EN LOS PLANOS Y CARTA GARANTIA DE CUMPLIMIENTO DE LAS CONDICIONES DE OPERACIÓN DEL CAMBIADOR DE CALOR.

NOTA 14.-PARA QUE EL PROVEEDOR INICIE EL TRAMITE DE PAGO CORRESPONDIENTE, EL ADMINISTRADOR DESIGNADO POR CANGREJERA RECEPCIONARÁ LOS BIENES HABIENDO VERIFICADO CUMPLIMIENTO A LOS ALCANCES DESCRITOS EN LAS ESPECIFICACIONES REQUIRENTES Y ALCANCES.

NOTAS GENERALES

NOTA 1- CONDICIONES DE ENTREGA

LOS BIENES DEBERÁN ENTREGARSE EMPACADOS EN APEGO A LO ESTABLECIDO EN LA NORMA NRF-090-PEMEX-2013, PUNTO 8.6, DE TAL FORMA QUE NO SUFRAN DAÑOS DURANTE SU TRANSPORTE Y ALMACENAJE.

DE MANERA ENUNCIATIVA MÁS NO LIMITATIVA, SE DEBERA:

PROTEGER LAS BOQUILLAS DE LAS BRIDAS CON TAPAS METALICAS DE 1/4 DE PULGADA DE ESPESOR COMO MINIMO, CON SUS RESPECTIVOS EMPAQUES Y ESPARRAGOS, PARA LAS BOQUILLAS DE DISEÑO VENGAN CON TAPA BRIDADA, ESTAS DEBERAN CUMPLIR LA ESPECIFICACION ASME B16.48 1997.

NOTA 2.- EL MATERIAL DE LOS EMPAQUES QUE SE COLOQUEN EN FORMA TEMPORAL DEBEN SER DE HULE O LIBRES DE ASBESTO, SI SON DE DISEÑO COLOCADOS EN FORMA DEFINITIVA DEBERAN SER JUNTAS CIRCULARES CON ARROLLAMIENTO ESPIRAL DE ACERO INOXIDABLE CON RELLENO DE GRAFITO. LOS ESPARRAGOS O PERNOS DE SUJECCION DE LAS TAPAS DEBEN ESTAR COMPLETOS PARA CADA BRIDA, PARA EL CASO DE LAS CONEXIONES ROSCADAS, DEBEN INSTALARSE TAPONES ROSCADOS EL EQUIPO DEBERÁ VENIR PRESIONADO CON NITRÓGENO CON UNA PRESION DE 0.5 KG/CM2 LO CUAL DEBE ESTAR INDICADO POR UN INDICADOR DE PRESIÓN.

NOTA 3.- PLAZO DE ENTREGA: 270 DÍAS NATURALES EN LOS CUALES ESTAN CONSIDERADOS LOS SIETE DIAS NATURALES PARA QUE PERSONAL DE C.P. CANGREJERA EFECTUE LA INSPECCION DE LOS BIENES. NOTA 4.- SE OTORGARA 30% DE ANTICIPO DEL MONTO QUE CORRESPONDA AL CONTRATO, POR SER UN BIEN CON PROCESO DE FABRICACIÓN MAYOR A 60 DÍAS.

NOTA 5: EL PROVEEDOR DEBE DE CUMPLIR CON EL ANEXO "SSPA" PRIMERA VERSIÓN JUNIO 2011, "OBLIGACIONES DE SEGURIDAD, SALUD EN EL TRABAJO Y PROTECCIÓN AMBIENTAL DE LOS PROVEEDORES O CONTRATISTAS QUE REALIZAN ACTIVIDADES EN INSTALACIONES DE PETRÓLEOS MEXICANOS Y ORGANISMOS SUBSIDIARIOS, EL CUAL SE ANEXA COMO ARCHIVO ELECTRÓNICO Anexo SSPA

(21)

Página 21

Contratistas.PDF.

NOTA 6: INSPECCIONES Y PRUEBAS NIVEL DE INSPECCION APLICABLE: NIVEL DE INSPECCION II VISITAS PROGRAMADAS DEL INSPECTOR Y LOS SIGUIENTES NUMERALES SON LOS QUE LE APLICAN. APLICA A LOS BIENES QUE SE REVISAN EN LAS INSTALACIONES DEL PROVEEDOR, CONFORME A DETERMINADAS ACTIVIDADES DEL PROGRAMA DE FABRICACIÓN, POR PERSONAL DESIGNADO POR PEMEX.

EL CUMPLIMIENTO DE LAS ESPECIFICACIONES ESTABLECIDAS EN LOS CONTRATOS, SE DETERMINA REVISANDO LOS REQUISITOS Y PRESENCIANDO LAS ACTIVIDADES QUE APLIQUEN, SIENDO ENUNCIATIVAS MÁS NO LIMITATIVAS LAS SIGUIENTES:

1) LAS ESPECIFICACIONES CONTRACTUALES. 2) PROGRAMA DE FABRICACIÓN.

3) LA INGENIERÍA APROBADA (ESTABLECIDA EN EL CONTRATO).

4)LA COMPETENCIA (FORMACIÓN ACADÉMICA PROFESIONAL O TÉCNICA, HABILIDADES Y EXPERIENCIA) DEL PERSONAL QUE INTERVENGA EN LA FABRICACIÓN DE LOS BIENES.

5) LOS REGISTROS QUE DEMUESTREN LA CALIBRACIÓN VIGENTE DE LOS INSTRUMENTOS DE MEDICIÓN. 6) CERTIFICADOS DE CALIDAD DE LA MATERIA PRIMA.

7) LOS PROCESOS Y PRUEBAS DE FABRICACIÓN DE LOS BIENES. 8) REPORTES PARCIALES Y FINALES DEL AVANCE DE LA INSPECCIÓN. 9) LAS PRUEBAS FINALES ESTABLECIDAS EN EL CONTRATO.

11) EL EMBALAJE DE LOS BIENES.

12) LA DOCUMENTACIÓN QUE ESTABLECE EL CONTRATO.

DE LOS DOCUMENTOS ENTREGABLES DEL PROVEEDOR VERIFICAR CUALES LE APLICAN Y ANEXAR LA DOCUMENTACIÓN QUE CONSIDERE NECESARIA.

AL REALIZAR LA INSPECCIÓN DE BIENES Y SUPERVISIÓN DE ARRENDAMIENTOS Y SERVICIOS, EL

PROVEEDOR DEBERÁ ENTREGAR COMO MÍNIMO, CUANDO APLIQUE, COPIA DE LA SIGUIENTE DOCUMENTACIÓN:

A) REMISIÓN O FACTURA. B) PEDIMENTO DE IMPORTACION C) CERTIFICADO DE ORIGEN. D) GARANTÍA COMERCIAL.

E) CERTIFICADOS DE CALIDAD E INFORMES DE RESULTADOS DE LABORATORIO. F) RESULTADO DE LAS PRUEBAS EFECTUADAS DURANTE EL PROCESO.

G) PROTOCOLO DE PRUEBAS. H) DOCUMENTACIÓN TÉCNICA.

I) DOS FOTOCOPIAS DEL CONTRATO Y SUS ANEXOS

TODOS LOS MATERIALES, FABRICACION Y PRUEBAS REALIZADAS AL CAMBIADOR DE CALOR DEBEN ESTAR SUJETOS A INSPECCION POR PARTE DE LA SUPERVISION DE PEMEX PETROQUIMICA DURANTE EL DESARROLLO EN EL LUGAR DONDE SE ENCUENTRE O FABRIQUE.

LA INSPECCION POR PARTE DE PEMEX PETROQUIMICA NO LIBERA AL PROVEEDOR DE SU RESPONSABILIDAD DE CUMPLIR CON TODOS LOS REQUISITOS INDICADOS EN ESTA ESPECIFICACION Y EN LAS NORMAS, CODIGOS Y/O ESPECIFICACIONES CORRESPONDIENTES.

PEMEX PETROQUIMICA SE RESERVA EL DERECHO DE RECHAZAR Y/O EXIGIR LA REPARACION O SUSTITUCION DEL CAMBIADOR O PARTES QUE SE ENCUENTREN DEFECTUOSAS Y QUE NO CUMPLAN CON LO ESPECIFICADO SIN COSTO ADICIONAL A PEMEX.

LA SUPERVISION DE PEMEX PETROQUIMICA DEBE TENER LIBRE ACCESO A TODAS LAS INSTALACIONES EMPLEADAS EN LA FABRICACION Y PRUEBAS DEL CAMBIADOR DE CALOR, Y PODRAN REVISAR TODOS LOS CONTROLES DE CALIDAD Y CUALQUIER OTRO REGISTRO QUE SUSTENTE EL DISEÑO Y FABRICACION, UNA VEZ TERMINADA LAS INSPECCION, EL PROVEEDOR DEBE ENTREGAR A PEMEX PETROQUIMICA O SU REPRESENTANTE LEGAL LA LISTA DE MANUFACTURA DE INSPECCION DE PLANTA (HOJA VIAJERA) PARA EL CAMBIADOR DE CALOR

(22)

Página 22

NOTA 7: LA FABRICACION DE ESTE BIEN SE REALIZARÁ CON ESTRICTO APEGO A LO DISPUESTO EN LAS NORMAS, CODIGOS Y ESPECIFICACIONES NACIONALES E INTERNACIONALES QUE APLIQUEN EN SU ULTIMA REVISION VIGENTE, LA RELACION QUE SE MUESTRA A CONTINUACION ES BASICA PARA LOS MATERIALES Y TRABAJOS A EJECUTAR.

NOM-020-STPS-2011

NRF-020-PEMEX-2012 CALIFICACIÓN Y CERTIFICACIÓN DE SOLDADORES Y SOLDADURA

NRF-027-PEMEX-2009 ESPÁRRAGOS Y TORNILLOS DE ALEACIÓN DE ACERO INOXIDABLE PARA SERVICIO DE ALTA Y BAJA TEMPERATURA

NRF-028-PEMEX-2010 DISEÑO Y CONSTRUCCIÓN DE RECIPIENTES A PRESIÓN NRF-049-PEMEX-2009 INSPECCIÓN DE BIENES Y SERVICIOS

NRF-070-PEMEX-2011 SISTEMAS DE PROTECCIÓN A TIERRA PARA INSTALACIONES PETROLERAS NRF-090-PEMEX-2013 CAMBIADORES DE CALOR ENVOLVENTE- HAZ DE TUBOS

NRF-111-PEMEX-2012 EQUIPOS DE MEDICIÓN Y SERVICIOS DE METROLOGÍA NRF-156-PEMEX-2008 JUNTAS Y EMPAQUES

NRF-150-PEMEX-2011 PRUEBAS HIDROSTÁTICAS DE TUBERÍA Y EQUIPOS ASME SEC. VIII DIV. 1. - PRESSURE VESSEL.

ASME SEC. V. - NON-DESTRUCTIVE EXAMINATION. ASME SEC. IX. - WELDING AND BRAZING QUALIFICATION.

TEMA. - TUBULAR EXCHANGERS MANUFACTURER ASSOCIATION, CLASS "B". ASME SEC. II.- MATERIALS, PART. "A".

ASME SEC. II.- MATERIALS, PART "B".

NOTA 8: CONDICIONES DE EMPAQUE DE ACUERDO A LA NRF-028-PEMEX-2010 NUMERAL 8.6 EMBALAJE TRANSPORTACION Y ALMACENAMIENTO Y NUMERAL 8.6 PREPARACION PARA EMBARQUE

CONDICIONES DE ENTREGA.

SE REQUIERE EL BIEN CON UN TIEMPO DE ENTREGA MAXIMO DE 270 DIAS NATURALES, INCLUYE LOS SIETE DIAS DE INSPECCION DE LOS BIENES, CONSIDERANDO LA FABRICACION, TRANSPORTE, Y ENTREGA EN LAS INSTALACIONES DEL COMPLEJO PETROQUIMICO CANGREJERA.

LA PREPARACION DEL EMBARQUE DEBE SER DE ACUERDO A LA NRF-028-PEMEX PUNTO 8.6.1. TIPO DE ENTREGA: PARTIDA COMPLETA

NOTA 9: EL CAMBIADOR DE CALOR DEBE SUMINISTRARSE CON UNA PLACA DE IDENTIFICACION DE ACERO INOXIDABLE TIPO 304 DE ACUERDO A LA NORMA NRF-090-PEMEX-2013 ANEXO 12.6

NOTA 10: LUGAR DE ENTREGA: ALMACEN DEL COMPLEJO PETROQUIMICO CANGREJERA DE ACUERDO A INCOTERMS 2012, LA INSPECCION DEL BIEN SERÁ REALIZADO POR LA SUPERINTENDENCIA DE PLANEACION DE MANTENIMIENTO.

NOTA 11: CRITERIO DE EVALUACIÓN.- DEBIDO A QUE LAS ESPECIFICACIONES TÉCNICAS DE LOS BIENES A ADQUIRIR ESTÁN PERFECTAMENTE DETERMINADAS Y ESTANDARIZADAS, MISMAS QUE NO REQUIEREN INNOVACIÓN TECNOLÓGICA, EL CRITERIO DE EVALUACIÓN SERA "BINARIO".

NOTA 12: PARA ESTE PROCESO LICITATORIO SE REALIZARA VISITA AL SITIO.

NOTA 13: SERÁ RESPONSABILIDAD DE PEMEX PETROQUIMICA LOS COSTOS POR TRASLADOS Y VIATICOS PARA ATESTIGUAR LAS PRUEBAS EN LAS INSTALACIONES DEL PROVEEDOR.
