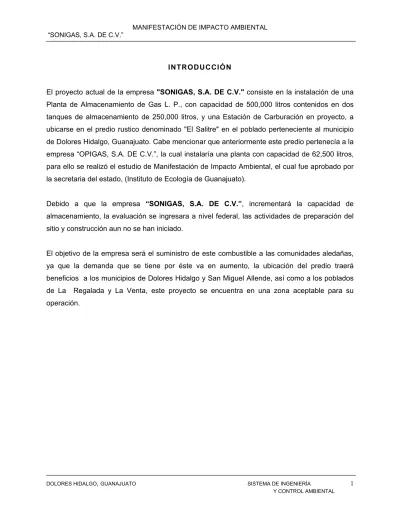

INTRODUCCIÓN
El proyecto actual de la empresa "SONIGAS, S.A. DE C.V." consiste en la instalación de una Planta de Almacenamiento de Gas L. P., con capacidad de 500,000 litros contenidos en dos tanques de almacenamiento de 250,000 litros, y una Estación de Carburación en proyecto, a ubicarse en el predio rustico denominado "El Salitre" en el poblado perteneciente al municipio de Dolores Hidalgo, Guanajuato. Cabe mencionar que anteriormente este predio pertenecía a la empresa “OPIGAS, S.A. DE C.V.”, la cual instalaría una planta con capacidad de 62,500 litros, para ello se realizó el estudio de Manifestación de Impacto Ambiental, el cual fue aprobado por la secretaria del estado, (Instituto de Ecología de Guanajuato).
Debido a que la empresa “SONIGAS, S.A. DE C.V.”, incrementará la capacidad de almacenamiento, la evaluación se ingresara a nivel federal, las actividades de preparación del sitio y construcción aun no se han iniciado.
El objetivo de la empresa será el suministro de este combustible a las comunidades aledañas, ya que la demanda que se tiene por éste va en aumento, la ubicación del predio traerá beneficios a los municipios de Dolores Hidalgo y San Miguel Allende, así como a los poblados de La Regalada y La Venta, este proyecto se encuentra en una zona aceptable para su operación.
I DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL
RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1 PROYECTO
:
elaborar e insertar en éste apartado un croquis, donde se señalen las características de ubicación del proyecto.Se anexa una carta topográfica y croquis de localización 1.- Nombre del proyecto
Planta de almacenamiento para Distribución de Gas L.P.
La empresa “SONIGAS, S.A. DE C.V.”, instalará una Planta de Almacenamiento para Distribución de Gas L.P., que tendrá una capacidad total de 500,000 litros, en dos tanques de 250,000 litros cada uno.
2.- Ubicación del proyecto
La Planta de Almacenamiento se ubicará en el Predio Rustico Denominado “El Salitre” en el poblado perteneciente al Municipio de Dolores Hidalgo, del Estado de Guanajuato.
3.- Tiempo de vida útil del proyecto (Acotarlo en años o meses).
La duración de la Planta de Almacenamiento, tendrá una vida útil entre los 40 y 50 años, dependiendo de la demanda del combustible en la zona, así como del mantenimiento de las instalaciones.
El tiempo que requerirá para la instalación de la planta se estima en 7 meses, en las etapas de preparación del sitio, construcción de las instalaciones y equipamiento.
4.- En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación
La instalación de la Planta de almacenamiento, solo será en una etapa, la cual durará 7 meses, donde se contemplan las siguientes actividades: preparación del sitio, construcción. Y este estudio evaluará además las actividades de operación, mantenimiento y finalización del proyecto (abandono de la planta).
ETAPAS MESES
Preparación del sitio 1
Construcción de bases para tanque de almacenamiento y bardas 2
Construcción de edificios 3
Construcción de áreas de circulación 1
El terreno cuenta con permiso de uso de suelo solicitado por la empresa “OPTIGAS, S. A. DE C. V.”, al municipio de Dolores Hidalgo, en donde se otorga la factibilidad de cambio a suelo industrial.
• Factibilidad de cambio de suelo agrícola a suelo industrial.
• Contrato de Cesión de derechos del predio rústico de nominado “El Salitre”. • Acta constitutiva y Registro Federal de Causante
• Planos
• Memoria Técnica.
Carta Topografía, Escala: 1:50,000 Dolores Hidalgo
Clave: F14C44
La empresa “SONIGAS, S.A. DE C.V.”, instalará una planta de almacenamiento, la cual se ubica en el Predio Rustico Denominado “El Salitre” en el poblado perteneciente al Municipio de Dolores Hidalgo.
I.2 PROMOVENTE
1.- Nombre o razón social
“SONIGAS, S.A. DE C.V.”
La empresa cuenta con la Acta Constitutiva y la constancia de la protocolización de cambio de la denominación de la sociedad ”SUPER GAS DEL CENTRO, S.A. DE C.V.” a “SONIGAS,
S.A. DE C.V.”, acta 26,537, con fecha del 27 de marzo de 2001.
(Ver aspectos legales)
2.- Registro Federal de Contribuyentes del promovente.
3.- Nombre y cargo del representante legal
4.- Dirección del promovente para recibir u oír notificaciones
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG PROTEGIDO POR LA
LFTAIPG
I.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL
Nombre o Razón Social
SISTEMAS DE INGENIERÍA Y CONTROL AMBIENTAL
Nombre del responsable técnico del estudio:
Registro Federal de Contribuyentes:
Número de Cédula Profesional:
Dirección del responsable técnico del estudio
PROTEGIDO POR LA LFTAIPG
PROTEGIDO POR LA LFTAIPG PROTEGI DO POR LA LFTAIPG
II DESCRIPCIÓN DEL PROYECTO
II.1 INFORMACIÓN GENERAL DEL PROYECTO
El proyecto consiste en instalación de una Planta de Almacenamiento para Distribución de Gas L.P., en el Predio Rustico Denominado “El Salitre” en el poblado perteneciente al Municipio de Dolores Hidalgo, del Estado de Guanajuato.
La Planta de Almacenamiento y Distribución de Gas L.P., es un sistema fijo y permanente, que mediante las instalaciones apropiadas permite el trasiego y manejo seguro del gas.
Su operación es relativamente sencilla, ya que las operaciones que se llevan a cabo son únicamente la recepción del gas, el almacenamiento y el trasiego a pipas para el suministro de los usuarios.
En este tipo de instalaciones no existen procesos de transformación de materias primas, productos o subproductos, ya que el gas l.p. solo pasa de un recipiente a otro.
La Planta de Almacenamiento tendrá una capacidad total de 500,000 litros, en dos tanques de 250,000 litros cada uno.
En la planta no existen procesos de transformación de materias primas, productos o subproductos, ya que el gas l.p. solo pasa de un recipiente a otro.
TABLA 1 MATRIZ DE ACTIVIDADES DE LOS PROYECTOS PETROLEROS TERRESTRES, SOBRE LOS COMPONENTES AMBIENTALES DE UN SISTEMA AMBIENTAL PARTICULAR.
OBRA TIPO ETAPAS DE DESARROLLO TERRESTRE PREPARACIÓN DEL SITIO (1) CONSTRUCCIÓN (2) OPERACIÓN Y MANTENIMIENTO (3) ABANDONO (4) (VII) PLANTA DE ALMACENAMIENTO DE DISTRIBUCIÓN DE GAS L.P. , -LIMPIEZA Y DESENRAICÉ -COMPACTACIÓN SOBRE TERRENO NATURAL -ACONDICIONA-MIENTO DEL ACCESO -TRANSPORTE DE MAQUINARIA Y EQUIPO DE TRABAJO. CIMENTACIÓN EN BARDAS Y CONSTRUCCIONES ELECTRIFICACIÓN TENDIDO DE DRENAJE OBRA MECÁNICA TENDIDO DE RED CONTRA INCENDIO CORTES, NIVELACIÓN, RELLENOS REVISIÓN GENERAL DEL SISTEMA DE SEGURIDAD. -REVISIÓN DE LA INSTALACIÓN ELÉCTRICA -MANTENIMIENTO DE CONEXIONES EN GENERAL. - VERIFICACIÓN DE LA CONTINUIDAD A TIERRAS (TUBERÍAS). REEMPLAZO DE EQUIPO RESPECTIVO -REVISIÓN DE INSTALACIONES -REVISIÓN A LOS TANQUES POR MEDIO DE PRUEBAS ULTRASÓNICAS. RETIRO Y DESMANTELAMIE
NTO DEL EQUIPO
DE LA SUPERFICIE
AFECTADA.
II. 1 1 Naturaleza del proyecto
La empresa “SONIGAS, S.A. DE C.V.”, construirá una Planta de Almacenamiento de Distribución de Gas L. P. en el Predio Rustico Denominado “El Salitre” en el poblado perteneciente al Municipio de Dolores Hidalgo, del Estado de Guanajuato, para proporcionar un mejor servicio del combustible a las poblaciones cercanas.
Las principales áreas donde se manejará el combustible gas l.p. son: 1. Recepción de semirremolques
2. Suministro de auto-tanques 3. Muelle de llenado
Las actividades que se comprenden en el proyecto, se llevarán acabo como se presentó en la tabla 1.
II. 1.2 Selección del sitio
Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio.
La selección del sitio para las instalaciones de la Planta de Almacenamiento fue a través de que el terreno cumpliera con las características que necesita para su operación:
• Ubicarse a las orillas de vialidades. La planta de se ubicará a orillas del camino para la poblaciones de la Regalada y La Venta, teniendo un fácil acceso por la carretera Dolores Hidalgo – San Miguel Allende.
No asentarse cerca de casas habitacionales. Alrededor del predio no se presenta ningún asentamiento de viviendas; al Suroeste se encuentran unas casas a una distancia de 200 metros aproximadamente de lindero del terreno.
Cumplir con las normas establecidas. La planta cumplirá con las distancias marcadas en las Normas de gas l.p., así como todos los trámites requeridos, ya que cuentan con el permiso de suelo, otorgado por el municipio de Dolores Hidalgo.
Considerar las actividades alrededor. En ninguna de sus colindancias del predio existe alguna actividad que pudiera considerarse peligro a las actividades de la planta; solo se observan campos de cultivos.
Características del predio. El predio presenta características adecuadas para las instalaciones de la Planta de Almacenamiento, la superficie es plana y no presenta cobertura vegetal, por lo cual no se afectará el hábitat de la zona.
Afectación a la fauna y flora de la zona. La afectación que presentará la instalación será mínima, ya que en su mayoría se observan campos de cultivos o terrenos sin actividad los cuales han tenido anteriormente una alteración en el hábitat, encontrando actualmente especies introducidas en la flora y fauna.
Área de suministro. La Planta de Almacenamiento, dará el abastecimiento a todas las comunidades aledañas como La Regalada y La Venta, así como los municipios de Dolores Hidalgo y San Miguel Allende.
II. 1.3 Ubicación física del proyecto y planos de localización
A Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales y
La Planta de Almacenamiento se localiza en las coordenadas:
Ver carta topográfica
B Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura
permanente y de las obras asociadas, así como las obras provisionales dentro del predio
Se presenta croquis de distribución de equipo, para mayor precisión consultar el plano: proyecto civil, para las instalaciones, se indica la distribución de áreas, así como los proyectos: mecánico, eléctrico, contra incendios y planométrico.
La Planta de Almacenamiento contará con las siguientes instalaciones:
• Dos tanques de almacenamiento con capacidad de 250,000 litros cada uno. • Muelle de llenado con 15 llenadoras y dos basculas de reposo.
• Tomas de recepción, tomas de suministro y tomas de auto-abasto • Oficina
• Cuarto de vigilancia • Cuarto de maquinas
• Cisterna con capacidad apropiada, fosa séptica, sanitarios y estacionamientos. • Transformador de 150.00 KVA y tablero eléctrico
• El terreno que ocupará la planta se delimitará en sus cuatro lados con barda de Piedra de 3.00 metros de altura sobre el nivel de piso terminado.
• Taller de servicio mecánico para la reparación de los vehículos, el cual se localizará por el lindero Sur del terreno
• Se contará con un área para reparación de los cilindros. • Rótulos de prevención y pintura.
(Ver croquis de distribución)
Latitud norte 21° 06’ 09’’
Longitud oeste 100° 49’ 12’’
En la etapa de construcción solo se tendrá una obra asociada, la cual es un cuarto temporal de material de láminas de cartón con estructuras de madera, esta servirá para guardar el material de construcción y así mismo se hará una división dentro del cuarto para ser habitado por el velador.
II.1.4 Inversión requerida
A Reportar el importe total del capital total requerido (inversión + gasto de operación), para el
proyecto
Se estima que la inversión será de $4,500,000.00 (Cuatro millones quinientos mil pesos)
B Precisar el período de recuperación del capital, justificándolo con la memoria de cálculo
respectiva
Se estima que se tendrá una recuperación de la inversión en un periodo aproximado de 30 meses.
C Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.
Entre las medidas de prevención que considera el proyecto, están el sistema contra incendio y seguridad, así como la aplicación de medidas de mitigación, por lo que se considera una inversión de $250,000.00
II.1.5 Dimensiones del proyecto
Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:
a) Superficie total del predio (en m2 ).
El predio tiene una superficie aproximada de 31,412.14 m2, de acuerdo al contrato de cesión del
predio el “El Salitre”.
b) Superficie a afectar (en m2).
La superficie que se verá afectada por el proyecto, solo será la requerida para la Planta de Almacenamiento, esta es de 9.772.59 m2, una parte del predio (al suroeste), está designada
para una Estación de Carburación en proyecto.
Con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en el predio. Indicar, para cada caso su relación, respecto a la superficie total del proyecto.
Superficie (en m2) para obras permanentes. Indicar su relación (en porcentaje), respecto a la
El predio donde se instalará la Planta de Almacenamiento, tiene una superficie de 9,772.59 m2.
La vegetación presente en el sitio del proyecto corresponde a matorral crasicaule cardonal, donde se encuentran especies como el nopal cardón (Opuntia streptacantha) y la cholla (Opuntia cholla) y una gran cantidad de individuos de Acacia farnesiana y Acacia berlandieri que se han utilizado como cercas vivas por lo que predominan en los alrededores del terreno. La planta colindará con terrenos particulares, los cuales se dedican a la agricultura y otros están sin actividad.
La superficie de obras permanentes en la planta es de 9,772.59 m2, que implican el 31.1% de la
superficie total del predio.
c) Superficie (en m2) para obras permanentes. Incluir su relación (en porcentaje), respecto a la
superficie total del proyecto.
SUPERFICIE QUE OCUPARÁ LA
PLANTA. SUPERFICIE (M2) PORCENTAJE Superficie total de la planta 9,772.59 100 Área de almacenamiento y de despacho 926.84 9.48% Edificios: oficina, sanitarios y cuartos 194.5 2% Vialidades y estacionamientos 8623.75 88.24%
Cisterna y fosa séptica. 27.5 0.28%
(Se anexa croquis de cotas)
II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias
Actualmente el predio se encuentra sin ninguna actividad, se localiza un canal de agua al este del predio, el cual es ocupado para el riego de los campos de cultivos que se encuentran en la zona.
Las colindancias del terreno que ocupará la Planta son las siguientes: Al Norte, en 92.14 metros, con terreno baldío, propiedad de particulares. Al Sur, en 106.94 metros, con el camino al poblado de La Venta.
Al Este, en 102.50 metros, con terreno baldío, propiedad de particulares.
Al Oeste, en 139.30 metros, con terreno baldío, propiedad de “SONIGAS, S.A. DE C.V.”
Las actividades que se desarrollan en la zona son principalmente campos de cultivos y ganadería, estas actividades no ponen en peligro la operación normal de la planta, ya que el terreno que ocupará la misma colinda por su lado Norte con terreno baldío, por el lindero Sur con el camino a La Venta, por el lindero Este con terreno baldío sin actividades, por el lindero Oeste con terreno propiedad de “SONIGAS, S.A. DE C.V.”, sin actividad.
RELACIÓN DE DISTANCIAS MÍNIMA
Las distancias mínimas en esta planta serán las siguientes: Del tanque de almacenamiento a:
Bardas límite del predio de la planta 24.80 m
Llevaderas de recipientes portátiles 7.00 m
Muelle de llenado 6.00 m
Oficina o cuartos 37.40 m
Otro tanque de almacenamiento en el interior de la planta
Piso terminado
2.00 m 2.00 m Talleres
Toma de carburación de autoabasto
42.42 m 7.42
Tomas de recepción y suministro 5.52 m
Zona de protección a tanques de almacenamiento
4.50 m
De llevaderas de recipientes a:
Lindero propio de la planta 22.20 m
Oficinas o bodegas propias de la planta 29.30 m
Tomas de recepción, suministro y
carburación 8.73 m
De toma de recepción, suministro y Carburación a:
Lindero de la planta 20.30 m
Oficinas, cuarto de servicio para vigilancia. 44.50
De bombas y compresor a:
Límite de sus Zona de protección 2.50 m
II.1.7 Urbanización del área y descripción de servicios requeridos
Describir la disponibilidad de servicios básicos (vías de acceso, agua potable, energía eléctrica, drenaje, etc.) y de servicios de apoyo (plantas de tratamiento de aguas residuales, líneas telefónicas, etc.). De no disponerse en el sitio, indique cual es la infraestructura necesaria para otorgar servicios y quien será el responsable de construirla y/u operarla (promovente o un tercero).
Los servicios que carece la zona son: agua entubada y drenaje.
Para el abastecimiento del agua se contará con una cisterna de capacidad apropiada para el funcionamiento de la planta.
El drenaje de las aguas negras estará construido por medio de concreto de 0.15 metros de diámetro, con una pendiente del 2% a una fosa séptica, la cual se localizará por el lindero Sur, sus características constructivas se detallan en el plano anexo.
La energía eléctrica será suministrada a través de la Comisión Federal de Electricidad (CFE), Se instalara un transformador de 150.00 KVA, para satisfacer la carga y dejando una reserva del 27%
La carga total en Kilo watts que requiere para satisfacer las necesidades de las instalaciones eléctricas es la siguiente:
EQUIPO KW.
Bomba contra incendio 37.30
Bomba 1y2 muelle de llenado 7.46
Bomba 3y4 tomas de suministro 7.46
Bomba compresor tomas de recepción 18.65
Tablero “A” 14.93
Tablero alumbrado 0.60
Total 101.31 Las áreas destinadas para la circulación interior de los vehículos se tendrán pavimentadas y
contarán con las pendientes apropiadas para desalojar el agua de lluvia, todas las áreas libre dentro de la planta se mantendrán limpias y despejadas de materiales combustibles, así como de objetos ajenos a la operación de la misma. El piso de la zona de almacenamiento será de concreto y contará con un declive necesario del 1% para evitar el estancamiento de las aguas de lluvia.
La principal vialidad para entrar a la planta es el camino que lleva a las poblaciones de La Regalada y La Venta; aproximadamente a 250 metros del predio en dirección Oeste se encuentra el entronque con la carretera Dolores Hidalgo – San Miguel Allende.
II.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO II.2.1 Programa general de trabajo
El programa de actividades, se propone para un tiempo de 6 meses partiendo de mayo de 2003 a septiembre de 2003, para desarrollar las etapas de instalaciones de la Planta de Almacenamiento.
PROGRAMA DE GANTT
MESES AÑOS FINALIZACIÓN
DEL PROYECTO CONCEPTO 1 2 3 4 5 6 7 10 20 30 40 P R E P A R A C I Ó N D E L S I T I O Despalme de la superficie requerida
Cortes, nivelación, rellenos Transporte de maquinaria y equipo de trabajo
Compactación sobre terreno natural
C O N S T R U C C I Ó N
Construcción de cisterna. Formación accesos. Cimentación para bases de sustentación del tanque. Construcción general del muelle de llenado Cimentación p/oficinas y construcción
Construcción de fosa séptica. Colocación de lozas en áreas de suministro y descarga. Tendido de tubería. Colocación de bombas Colocación del tanque de almacenamiento.
Colocación de compresor. Tendido de red contra incendio.
Electrificación
Pruebas.
OPERACIÓN Y MANTENIMIENTO
Inspección y vigilancia de las instalaciones, reparaciones, pruebas de corrosión, presión Cambios de equipo ABANDONO Retiro y desmantelamiento del equipo de la superficie afectada
II.2.2 Preparación del sitio
Primero se realizarán las actividades de desplante en el predio, para posteriormente realizar los trabajos de limpieza, nivelación, compactación y trazos para distribuir las instalaciones.
La etapa de desplante es la que presenta mayor alteración a la vegetación y al suelo, ya que sobre este elemento natural se realizarán las actividades, de tal manera que las características de estructura y composición del suelo serán totalmente modificadas.
Las actividades del recubrimiento del suelo afectarán a la superficie antes mencionada; sin embargo, el hecho de que la afectación se realizará únicamente en la superficie necesaria y con los planes de instalación de áreas verdes, será posible mitigar el efecto negativo ocasionado al suelo, beneficiando además el paisaje.
La afectación que realizará a la vegetación es principalmente a herbáceas (pastos), ya que no presenta ni arbustos ni árboles, alrededor se pueden ver especies como el nopal cardón (Opuntia streptacantha) y la cholla (Opuntia cholla) y una gran cantidad de individuos de Acacia
farnesiana y Acacia berlandieri.
(Consultar anexos fotográficos)
II.2.3 Descripción de obras y actividades provisionales del proyecto.
La única obra provisional que se utilizará, consiste en una bodega a base de polines y láminas de cartón, que se utilizará para almacenar el material de construcción y que servirá para albergue del velador.
II.2.4 Etapa de construcción.
Actividades que se realizarán en la construcción de la Planta de Almacenamiento.
DESCRIPCIÓN
INGENIERÍA BÁSICA Y DE DETALLE:
(Incluye: Desarrollo del proyecto, realización de planos, verificación de los mismos ante una unidad de verificación en materia de gas l.p).
OBRA CIVIL:
(Incluye: cobertizo, obras para alojar instalaciones, construcción de edificios). OBRA ELÉCTRICA:
(Incluye: tablero de alumbrado, red y tierras, tuberías) SISTEMA DE CONTROL AUTOMÁTICO:
(Incluye: válvulas, controladores, filtros indicadores de presión y nivel, medidor de flujo tipo básico y válvulas de relevo).
Actividades en el terreno necesarias durante la etapa de construcción: • Nivelación del terreno (mínima).
• Compactación sobre el terreno.
• Excavado para la fosa séptica y cisterna
• Cimentación para bases de zapatas corridas o aisladas, sustentación del tanque de almacenamiento.
Planta:
• Construcción de muelle de llenado • Construcción de oficina y sanitarios
• Compactación de la superficie descubierta y recubrirla con concreto
Los materiales a emplear son comúnmente empleados en cualquier construcción y se adquirirán en cualquier tienda de materiales para construcción que existen en la población de Dolores Hidalgo, Guanajuato, los cuales serán transportados en camiones repartidores de materiales convencionales. Se almacenarán aledaños al sito del proyecto en un campamento provisional. El volumen de estos no generará una demanda excesiva de residuos de obra. Equipo que se ocupará para la construcción.
CANTIDA D
TIPO CARACTERÍSTICAS OPERACIÓN TIEMPO
1 Camión de
volteo capacidad 7
m³
Equipo de apoyo Transporte de materiales de construcción
3 meses
1 Vibrocompac -tador
Equipo de apoyo Apisonamiento del suelo
1 mes
1 Revolvedora Equipo de apoyo Mezcla de
sustancias
2 meses
1 Aplanadora Equipo de apoyo Apisonamiento
y nivelación del terreno
1 mes
II.2.5 Etapa de operación y mantenimiento
Con la misma orientación de los rubros anteriores, se recomienda describir los programas de operación y mantenimiento de las instalaciones, en los que se detalle lo siguiente:
a) Descripción general del tipo de servicios que se brindarán en las instalaciones
El servicio que brinda la operación de la Planta de Almacenamiento para Distribución de Gas L. P., será el abastecimiento de combustible a industrias, comercios y casas habitación que lo requieran.
De esta manera, únicamente se requiere del trasvase de gas l.p. del tanque cilíndrico horizontal de la empresa a auto-tanques (pipas), para posteriormente abastecer a los demandantes. El abastecimiento puede realizarse a través de auto-tanques o camiones distribuidores de cilindros portátiles.
DESCRIPCIÓN GENERAL DE OPERACIÓN DE LA PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L.P.
La operación de la Planta de Almacenamiento para Distribución de Gas L. P., es relativamente simple, ya que en ella no se tiene ningún proceso de transformación de materiales, ni se lleva a cabo ninguna reacción química, aunque sí, cambio de estado líquido a vapor por variación de presión y temperatura.
El gas l. p. sólo pasa de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios.
EL PROCESO DE OPERACIÓN DE MANERA GENERAL SE LLEVA A CABO DE LA SIGUIENTE FORMA:
• Se permite el acceso al interior de la planta a los camiones repartidores de gas doméstico y autos–tanque, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos.
• Posteriormente, el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son enviados al taller de mantenimiento para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
• Los cilindros que se encuentran en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se les enrosca la llenadera y se abre la válvula. Cuando alcanzan el peso deseado, la válvula se cierra automáticamente. Se desacoplan y pasan al área de carga, donde el camión repartidor, que se encuentra vacío, estiba los cilindros llenos. Finalmente sale de la planta para realizar el reparto domiciliario.
• Los autos–tanque se estacionan en la isla de llenado, apagan el motor, luces y cualquier accesorio eléctrico, se colocan las cuñas metálicas y el cable de aterrizaje. El llenador verifica su contenido, presión y temperatura, acopla las mangueras de llenado, abre válvulas y arranca la bomba. Al alcanzar el volumen de 85%, apaga la bomba, cierra válvulas, desconecta mangueras, quita cuñas y cable de aterrizaje e indica al operador que puede abandonar las instalaciones.
• Los vehículos que utilizan gas como combustible se estacionan en la isla de llenado, el conductor apaga todo sistema de uso eléctrico, se le colocan cuñas y tierra estática y la manguera de carga al vehículo, se dota de combustible hasta el 85 %, se desconectan los accesorios instalados y se retira la unidad.
EL PROCESO DE OPERACIÓN SE LLEVA A CABO DE LA SIGUIENTE MANERA:
Procedimientos de descarga de semirremolques:
@ La planta recibe el gas l. p. mediante semirremolques cuya capacidad es de 45,000 litros al 100%, el cual requiere de un tiempo de 2.5 horas (150 minutos) para su total descarga. Los auto – transportes contienen un volumen máximo al 90% de su capacidad, por lo que traen 40,000 litros o sea 10,700 galones en promedio. Donde el gasto de la descarga es de 40,500 l / 150 min., o sea 270 l / min. (71.43 gal/min.).
@ Existe un área de descarga, construida de concreto armado, que recibe tuberías de carga y descarga, las cuales salen de la zona de protección de los tanques y están bajo trincheras en la parte media, protegidas con drenaje; las tuberías son para líquido y vapor; se trata de una isla para protección contra choques metálicos y alguna mala operación en las maniobras de trasiego, se encuentra protegida con viguetas de acero fuertemente empotradas; cada toma cuenta en su extremo con válvulas de paso de acción manual, válvulas de exceso de flujo y adaptadores a las mangueras de trasiego. Procedimientos de descarga:
@ Al inicio de cada turno el personal de descarga revisará el espacio disponible de cada uno de los tanques de almacenamiento.
@ Al llegar a la planta el auto – transporte se dirigirá al área de recepción, donde será recibido por el personal de descarga.
@ Indica al operador del auto – transporte donde deberá estacionarse y verificará que la unidad esté totalmente detenida, con el motor apagado y el freno de estacionamiento colocado.
@ Toma la lectura en por ciento del contenido, así como de la presión a la que viene.
@ Coloca las cuñas metálicas, en por lo menos dos de sus ruedas para asegurar la inmovilidad del vehículo; también coloca el cable, con su respectiva pinza, para el aterrizaje de la unidad.
@ Acoplar la manguera de líquido (normalmente de 551 mm) misma que está conectada a la tubería de mayor diámetro y color blanco.
@ Posteriormente abrirá la válvula de la manguera, así como la de la unidad.
@ Acoplará la manguera de vapor, que está conectada a la tubería de color amarillo, abrirá la válvula tanto de la manguera como de la unidad.
@ Seleccionará en qué tanque(s) de almacenamiento se descargará. Abrirá las válvulas tanto de líquido como de vapor del recipiente.
@ En la línea del tanque hasta la estación de descarga, se abren las válvulas correspondientes. Deberá cerciorarse que las válvulas no permanezcan cerradas.
@ Accionará el interruptor que pone a funcionar la compresora por medio de su motor eléctrico.
@ Durante la operación de descarga, el descargador por ningún motivo se retira de la isla y periódicamente verifica el contenido restante en el auto – transporte mediante el medidor rotatorio (rotogage) hasta que alcance el valor de cero.
@ En cuanto el medidor rotatorio marque cero, el descargador apagará el motor de la compresora.
@ Cerrará las válvulas de líquido de las mangueras así como del auto – transporte y las retirará de la unidad.
@ Se cerrará la válvula de vapor como en el apartado anterior y desacopla todas las líneas.
@ Coloca los tapones respectivos en las tomas de líquidos y vapor del auto – transporte, así como en las mangueras, las cuales se colocarán en su lugar correspondiente y se retirarán las cuñas metálicas y el cable de aterrizaje.
@ Informará al operador que la unidad ha sido descargada y pueda retirarse. Procedimiento de llenado de auto – tanque:
@ El operador estaciona el auto – tanque en el área de carga, donde el llenador sigue la secuencia de las siguientes operaciones:
@ Verifica que las llaves de encendido del motor del auto – tanque no estén colocadas en el switch de encendido.
@ Verifica que se encuentren colocadas correctamente las cuñas metálicas en las llantas traseras del vehículo y la pinza del cable de aterrizaje.
@ Revisará, utilizando el medidor rotatorio, el por ciento de gas que tiene el auto – tanque (contenido sobrante con el que regresó de ruta).
@ Con el volumen en porcentaje de gas que contiene el auto – tanque, el llenador podrá calcular la cantidad de gas que habrá de suministrarle al auto – tanque, para que éste alcance el 90% de su capacidad.
@ Colocará la palanca indicadora del medidor rotatorio en el nivel que se desee y dejará la válvula del medidor rotatorio abierta con el objeto de saber el momento preciso en que el llenado ha llegado al nivel deseado.
@ Selecciona el tanque del cual se va a suministrar gas, determinando el porcentaje de su llenado, por medio del medidor del mismo tanque.
@ Establece continuidad de flujo abriendo las válvulas de corte, desde el tanque hasta el mismo auto – tanque por llenar.
@ Verifica que no existan fugas en las conexiones de la manguera con el auto – tanque, tanto en las líneas que conducen líquido como las de vapor.
@ Durante el llenado verifica que se realice con normalidad y por ningún motivo abandonará la supervisión de esta operación. Continuamente verificará el por ciento de llenado de auto – tanque.
@ Retira las calzas de las llantas del auto – tanque. Revisará en todo su alrededor la unidad, haciendo hincapié que en las tomas no existan fugas.
@ El llenador dará aviso al operador para que retire la unidad y la estacione en el lugar asignado a tal auto – tanque. La función de un operador es la de conducir la unidad en el área de circulación con la precaución debida.
Procedimiento de llenado de cilindros portátiles.
@ El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos
@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos, aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son llevados al taller de mantenimiento para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
@ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se enrosca la llenadera y abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente, pasan al área de carga, para estibarlos en el camión repartidor. Finalmente sale de la planta para hacer el reparto domiciliario.
Se presenta el diagrama de bloques para la Planta de Almacenamiento para Distribución de Gas L.P.
DIAGRAMA DE BLOQUES
PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L. P.
“
“
S
S
O
O
N
N
I
I
G
G
A
A
S
S
,
,
S
S
.
.
A
A
.
.
D
D
E
E
C
C
.
.
V
V
.
.
”
”
C
C
A
A
P
P
A
A
C
C
I
I
D
D
A
A
D
D
T
T
O
O
T
T
A
A
L
L
:
:
5
5
0
0
0
0
,
,
0
0
0
0
0
0
l
l
i
i
t
t
r
r
o
o
s
s
.
.
TANQUES DE ALMACENAMIENTO DESCARGA DE SEMI-REMOLQUE BOMBA DE LLENADO COMPRESOR SUMINISTRO DE AUTO – TANQUES Y MUELLE DE LLENADO SUMINISTRO A SISTEMAS DE CARBURACIÓN DE AUTO-ABASTO SUMINISTRO A MUELLE DE LLENADO. 15 LLENADORAS BOMBA DE LLENADO BOMBA DE LLENADOTipos de situaciones que se consideran en la descripción de fallas y cálculo de consecuencia: IDENTIFICACIÓN DE ÁREAS PELIGROSAS Y EVENTOS DE RIESGOS.
La identificación y determinación de Áreas Peligrosas, la ocurrencia de eventos y la probabilidad de los mismos en cada uno de las zonas determinadas, se realizó en base a los elementos estructurales y de diseño que presentan de manera general las plantas de almacenamiento y distribución de gas l. p., y Estaciones de Carburación, mismas que corresponden a lo señalado en la normatividad vigente y que regulan su diseño y construcción.
ÁREAS PELIGROSAS IDENTIFICADAS
Las áreas en las que ocurre el manejo de combustible (gas l.p) de manera cotidiana y continua dentro de la planta y la estación, se designan como Áreas Peligrosas, lo cual implicitamente conlleva la posibilidad de la ocurrencia de estados definidos como Inseguros o de Riesgo. Con esta consideración se identificaron las siguientes Áreas Peligrosas.
Áreas de Almacenamiento (tanques). Área de Recepción y de Suministro. Auto-carburación de vehículos de reparto.
Dentro de estas áreas se encuentran consideradas las lineas de recepción y suministro. EVENTOS DE RIESGO.
Si consideramos que conceptualmente la palabra riesgo indica la emergencia del daño, el cual puede ser a las instalaciones de la planta, a la infraestructura urbana o a la población, es posible entonces establecer los posibles Eventos de Riesgo que pueden ocurrir dentro de las instalaciones de una Planta de Almacenamiento y distribución de gas l.p.; sin embargo, la magnitud y severidad de estos eventos, dependerá de las condiciones en las que ocurran, así como de la individualidad o multiplicidad de las mismos, es decir, que los eventos pueden ocurrir de manera aislada, simultanéa o cancatenada.
LOS EVENTOS DE RIESGO QUE EN ESTE CASO CONSIDERAMOS SON: Fuga del combustible y formación de una nube tóxica y/o inflamable
Fuego Explosión
Lo anterior, no establece por si mismo la ocurrencia, magnitud y severidad de un evento, por tal motivo, es necesario determinar e identificar los incidentes, accidentes o eventos inseguros que con mayor frecuencia se presentan en las instalaciones de una planta de este tipo, considerando no sólo lo referente a los equipos e instalaciones mecánicas, sino además lo referente al proceso de operación de la misma planta.
Es importante mencionar, que la gran mayoría de los accidentes ocurridos en las instalaciones, se han provocado por el arranque de vehiculos de transporte durante las operaciones de carga y descarga, que generaron la fuga de gas por la ruptura de mangueras y tuberías.
IDENTIFICACIÓN Y DETERMINACIÓN DE EVENTOS INSEGUROS
Los eventos inseguros son aquellos incidentes o accidentes que con mayor frecuencia ocurren dentro de una instalación, al realizar operaciones de trasiego, en las diferentes áreas identificadas.
Dichos eventos inseguros, involucran necesariamente una fuga de gas que dependiendo del área y condiciones en la que ésta ocurra, determina la magnitud o severidad del evento. Cada evento representará por si mismo un suceso multifactorial; es decir, que estará determinado por una serie de factores externos o internos, o bien la combinación de ellos.
EVENTOS INSEGUROS.
Los eventos inseguros identificados son:
a. Ruptura o fracturamiento de alguno de los tanques de almacenamiento.
b. Ruptura de mangueras durante operaciones de trasiego en áreas de recepción. c. Ruptura de mangueras durante operaciones de trasiego en áreas de suministro. d. Ruptura de líneas de conducción.
El orden en que se indican los eventos inseguros, no corresponde a una jerarquización o frecuencia de ocurrencia, así como tampoco corrensponde a un orden creciente o decreciente de la magnitud o severidad de los mismos.
FACTORES PARA LA OCURRENCIA DE EVENTOS DE FUGA, FUEGO O EXPLOSIÓN:
Para que ocurra cada uno de los eventos identificados, es necesaria la presencia de factores que los induscan, los generen y los determinen, que los mismos factores permitan pronosticar la magnitud o severidad en la que pueda ocurrir cada evento.
FACTORES CONSIDERADOS COMO POSIBLES INDUCTORES SON: Naturales
Humanos
FACTORES NATURALES CONSIDERADOS COMO GENERADORES: Movimientos tectónicos (sismos)
Erupción volcánica Hundimiento de tierras Inundación
FACTORES HUMANOS CONSIDERADOS COMO GENERADORES: Manejo y operación inadecuada de equipos
Descuido Negligencia Sabotaje
FACTORES OPERATIVOS CONSIDERADOS COMO GENERADORES Falla de los sistemas y válvulas de alivio.
Falla de válvulas de no retroceso.
Falla y/o mal funcionamiento de válvulas de exceso de flujo. Falla y/o mal funcionamiento de llaves de paso y seguridad Falla de sistema contra incendios.
Estado físico de mangueras.
Respuesta del personal ante eventos inseguros o de riesgo.
Para los propósitos del presente Análisis de Consecuencias no se considera la posibilidad de ocurrencia de eventos de riesgo en instalaciones vecinas y en la vía pública.
IDENTIFICACIÓN Y JERARQUIZACIÓN DE RIESGOS
Conforme a la “Guía para Análisis de Riesgo “ del Centro de Seguridad para procesos de “ The American Institute of Chemical Engineers “, los posibles orígenes de accidentes potenciales en cualquier tipo de proceso relacionado con sustancias químicas, son las siguientes:
FALLAS DE CONTENCIÓN EN : FALLAS DE FUNCIONAMIENTO DE EQUIPOS: ERRORES HUMANOS: EVENTOS EXTERNOS: -TUBERÍAS -CONEXIONES Y UNIONES -MANGUERAS -TANQUES Y RECIPIENTES -BOMBAS Y COMPRESORES -MOTORES -VÁLVULAS -DISEÑO -CONSTRUCCIÓN -OPERACIÓN -MANTENIMIENTO -CONDICIONES CLIMATOLÓGICAS EXTREMAS -TEMBLORES -ACCIDENTES CERCANOS
POSIBLE ORIGEN
TIPO DE RIESGO
PROBABILIDAD
FALLAS DE CONTENCIÓN EN: RED DE TUBERÍAS (TUBERÍAS,
CONEXIONES Y UNIONES). FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
TANQUE DE ALMACENAMIENTO FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE MANGUERAS DE RECEPCIÓN Y SUMINISTRO DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE
FALLAS DE FUNCIONAMIENTO DE EQUIPO: COMPRESORES Y BOMBAS FUGA
INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE VÁLVULAS FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
FALLAS POR ERRORES HUMANOS: DISEÑO Y CONSTRUCCIÓN
(NOM-001-SEDG-1996 Y LAS DEMÁS RELACIONADAS) FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE OPERACIONES DE SUMINISTRO, RECEPCIÓN Y CARBURACIÓN. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE OPERACIÓN DE LLENADO DE AUTO-TANQUES Y TRASIEGO
DE RESIDUOS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA EXTREMADAMENTE BAJA
POSIBLE ORIGEN
TIPO DE RIESGO
PROBABILIDAD
MANTENIMIENTO DE EQUIPOS E INSTALACIONES DE LA PLANTA. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJA MANTENIMIENTO DE VEHÍCULOS DE TRANSPORTE DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJAFALLAS POR EVENTOS EXTERNOS: CONDICIONES CLIMATOLÓGICAS EXTREMAS. FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TEMBLORES. FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
ACCIDENTES CERCANOS. FUGA INCENDIO EXPLOSIÓN
EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
Nota: El riesgo de derrame no es considerado en el presente análisis, ya que debido al bajo punto de ebullición del gas l. p. (-42 ºC), y la alta presión a la que se maneja, al ser liberado el gas a la atmósfera se evapora de manera inmediata.
Las especificaciones de diseño y construcción de la Planta de Almacenamiento, satisfacen criterios en materia de seguridad, tanto en los componentes de obra civil, como en las instalaciones mecánicas, eléctricas y de seguridad, incluyendo márgenes de seguridad en las especificaciones de los mismos, por lo que se considera muy remota la posibilidad de ocurrencia de accidentes debidos a fallas de contención en tuberías, tanques, etcétera, o por fallas de funcionamiento de equipos.
b) Tecnologías que se utilizarán, en especial las que tengan relación directa con la emisión y control de residuos líquidos, sólidos o gaseosos
La Planta de Almacenamiento se dedicará únicamente al almacenamiento y trasiego de gas l. p. por lo que no se generarán emisiones de residuos líquidos, y/o sólidos durante su operación.
c) Tipo de reparaciones a sistemas, equipos, etc.
En las principales áreas donde se maneja el combustible gas l.p., no será necesario llevar a cabo actividades de reparaciones a sistemas o equipos, no obstante, conforme transcurra el tiempo se tendrán que realizar las actividades de mantenimiento y supervisión, es posible que se necesite cambiar válvulas.
La planta contará con taller mecánico para los vehículos de la empresa, estos serán revisados periódicamente para cambios de aceite y composturas menores; también los cilindros que se manejen en la planta, serán reparados en el taller de cilindros. Los materiales tales como estopas y trapos impregnados de aceite, papeles, plásticos y refacciones serán almacenados en tambos metálicos por separado, para ser posteriormente reutilizados o recolectados por una empresa autorizada.
d) Especificar si se pretende llevar a cabo control de malezas o fauna nociva, describiendo los métodos de control.
Dentro de las actividades normales de la planta está el mantener las áreas libres de objetos, por lo tanto, si se estableciera algún tipo de maleza, esta debe ser erradicada, así mismo, los linderos de la planta, serán delimitados con barda de piedra de 3.00 metros de altura.
Se tendrá que tener un buen control de la maleza y fauna nociva, debido a que al Norte del predio, a una distancia aproximada de 50 metros del lindero se encuentra un tiradero abierto.
II.2.6 Descripción de obras asociadas al proyecto
Como obras asociadas a la planta para el funcionamiento, se consideran únicamente construcciones como son: oficina, sanitarios, caseta de vigilancia, talleres y cuartos de servicio, estas obras asociadas cubren aproximadamente el 2% de la superficie total del predio para la planta.
II.2.7 Etapas de abandono del sitio
Describir el programa tentativo de abandono del sitio de la Planta de Almacenamiento, enfatizando en las medidas de rehabilitación, compensación y restitución.
Cuando la planta sea puesta fuera de operación, por el término de la vida útil de sus equipos, deberá de cumplir con los siguientes requerimientos:
Presentar un programa calendarizado, aprobado por la autoridad competente que en su momento lo requiera.
Cumplir con los lineamientos con respecto al retiro de los tanques de almacenamiento de gas. Retiro definitivo de tuberías en operación.
Todos los residuos peligrosos generados en el desmantelamiento de la planta de gas l.p., se manejarán de acuerdo a lo establecido en la Ley General del Equilibrio Ecológico y Protección al Ambiente, y en su reglamento en materia de Residuos Peligrosos y las Normas Oficiales Mexicanas aplicables.
El responsable de la planta deberá presentar ante la Secretaría de Medio Ambiente y Recursos Naturales, todos los documentos que avalen que el sitio por abandonar, se encuentra libre de contaminantes o, en su caso, haber sido restaurado, de acuerdo a los parámetros de remediación y control establecidos por la autoridad correspondiente
La zona donde se encuentra el proyecto se caracteriza por tener uso de suelo agrícola y por otra parte, únicamente se afectará la superficie marcada en los planos. Para la restauración de la vegetación, se propone sembrar árboles o crear áreas verdes cerca del predio, para evitar que el suelo sufra una erosión, así la vegetación de la zona puede empezar a establecerse de nuevo.
II.2.8 Utilización de explosivos
No aplica, debido a que el proyecto no requiere emplear explosivos.
II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera
Los principales residuos que se generarán en las etapas son: Preparación del sitio.
En esta etapa se generan residuos no peligrosos, ya que solo será cobertura vegetal del predio; estos serán depositados en otros terrenos para su degradación e incorporación al suelo.
Construcción
Se generarán escombros por las construcciones requeridas en la planta, los residuos serán: madera, bolsas de cemento y cal, tubos de pvc, bolsas de plástico. Estos se depositarán en camiones de la compañía constructora para que ellos la depositen en un lugar asignado por el municipio.
Operación y Mantenimiento
Los residuos principales en esta etapa son de consumo de alimentos y sanitarios, los cuales serán colocados en botes para que posteriormente estos sean llevados al basurero municipal. La basura que se genera al día es aproximadamente de
PCC=Kg. recolectados=0.450 kg./ por Trabajador día Trabajadores, día
Si consideramos un total de 50 personas laborando en la operación de la planta, tendremos que los kg recolectados son 22.5 kg por día.
Por lo tanto, se considera que el tipo de residuos generados serán domésticos. La caracterización que se hizo de estos residuos es:
- Papel de oficina, de baños, cartón, latas, plásticos, hule, trapos. - Residuos de comida.
Dentro de las áreas de almacenamiento y suministro, no se generarán residuos sólidos y líquidos, ya que su función es el trasiego de gas l.p.
Pero como el gas l.p., es considerado como sustancia peligrosa, se anexan hojas de seguridad de este combustible.
D A T O S G E N E R A L E S D E L A E M P R E S A NOMBRE / RAZÓN SOCIAL
“SONIGAS, S.A. DE C.V.” NOMBRE DEL PROYECTO / GIRO O ACTIVIDAD
MANIFESTACIÓN DE IMPACTO AMBIENTAL
MOTIVO POR EL QUE SE PRESENTA LA MANIFESTACIÓN DE IMPACTO
( X ) PROCEDIMIENTO DE IMPACTO/RIESGO AMBIENTAL ( ) REQUERIMIENTO DE PROFEPA ( ) PROGRAMA NACIONAL DE PREVENCIÓN DE ACCIDENTES ( ) OTROS, ESPECIFIQUE DOMICILIO COMPLETO DEL PROYECTO
Calle No. Colonia
Código Postal
Predio Rustico Denominado“El Salitre”
Localidad / Población Municipio Dolores Hidalgo Delegación Entidad Federativa Guanajuato Teléfono(s)/Extensión Fax
DATOS DE LOS RESPONSABLES O REPRESENTANTES DE LA EMPRESA (Para oír y recibir notificaciones relacionadas con la MIA)
TITULAR SUPLENTE Nombre: C.P Gerardo Mares Magaña Nombre
Cargo: Administrador único Cargo
Dirección: Calle Alabama #24 Col Nápoles Delegación Benito Juárez, México D.F.
Dirección Teléfono(s): 015556874541
015556875471
Teléfono(s)
PERSONAL QUE LABORA TOTAL 50
TIPO TURNO 1er. TURNO 2o. TURNO 3er.
No. DE PERSONAL OPERATIVO 20 20
HOJA DE DATOS DE SEGURIDAD PARA SUSTANCIAS QUÍMICAS NOMBRE DE LA EMPRESA: “SONIGAS, S.A. DE C.V.”
FECHA DE ELABORACIÓN
ABRIL DE 2003 FECHA DE REVISIÓN
SECCIÓN I DATOS GENERALES DEL RESPONSABLES DE LA SUSTANCIA QUÍMICA 1.- NOMBRE DEL FABRICANTE O IMPORTADOR
PETRÓLEOS MEXICANOS PEMEX – REFINACIÓN
2.- EN CASO DE EMERGENCIA COMUNICARSE A: TELÉFONO:
FAX: 3.-DOMICILIO COMPLETO:
No. EXT. COLONIA C.P.
CALLE
LOCALIDAD O POBLACIÓN ENTIDAD FEDERATIVA
SECCIÓN II DATOS GENERALES DE LA SUSTANCIA QUÍMICA NOMBRE COMERCIAL
Gas L. P. NOMBRE QUÍMICO Propano y Butano PESO MOLECULAR
Propano 44, Butano 58
FAMILIA QUÍMICA
Alcanos
SINÓNIMO: Gas OTROS DATOS
SECCIÓN III COMPONENTES RIESGOSOS 1.- % Y NOMBRE DE LOS
COMPONENTES:
Propano 30, Butano 70
2.- No.CAS:
68476-85-7 3.-No. DE LA ONU: 1075 4.- CANCERIGENOS O TERATOGÉNICOS 5.- LÍMITE MÁXIMO PERMISIBLE DE
CONCENTRACIÓN 7.- GRADO DE RIESGO:
TLV 8 1000 ppm ó 1800 mg/m3 TLV 15 No reportado 6.-IDLH/IPVS (ppm) No aplica No es tóxico 7.1. SALUD Ligeramente asfixiante Tóxico 7.2. INFLAMABILIDAD Inflamable 7.3. REACTIVIDAD No es reactivo SECCIÓN IV PROPIEDADES FÍSICAS
1.- TEMPERATURA DE FUSIÓN ºC 2.- TEMPERATURA DE EBULLICIÓN (ºC)
-135 ºC Butano, -87 ºC Propano -0.5 ºC
3.- PRESION DE VAPOR (mmHg a 20 ºC) 4.- DENSIDAD RELATIVA
47 lb/pulg2 0.51 (agua =1) 1.53 (aire =1) 5.-DENSIDAD RELATIVA DE VAPOR (AIRE = 1.00 a C.N.) 6.- SOLUBILIDAD EN AGUA (g/ml)
Butano insoluble en agua
Propano solubilidad baja 65 eq/100 partes
7.- REACTIVIDAD EN AGUA: 8.- ESTADO FÍSICO, COLOR Y OLOR: Ninguna Gas, incoloro, inodoro, se le agrega
mercaptano para detectar fugas 9.- VELOCIDAD DE EVAPORACIÓN (BUTIL ACETATO =1)
1 10.- PUNTO DE INFLAMACIÓN (ºC) 132 ºC 11.- TEMPERATURA DE AUTOIGNICIÓN (ºC) 12.- PORCIENTO DE VOLATILIDAD
882 a 1002 50 % con formación de aerosol
13.- LÍMITES DE INFLAMABILIDAD (%)
SECCIÓN V RIESGOS DE FUEGO O EXPLOSIÓN 1.- MEDIO DE EXTINCIÓN:
NIEBLA DE AGUA: XXXX
ESPUMA: HALÓN CO2: POLVO QUÍMICO SECO: XXXX
OTROS: 2.- EQUIPO ESPECIAL DE PROTECCIÓN (GENERAL) PARA COMBATE DE INCENDIO:
Equipo de bomberos, sistema de aspersión, hidrantes y extintores 3.- PROCEDIMIENTO ESPECIAL DE COMBATE DE INCENDIO
Ver procedimiento PE - I – ROJO
4.- CONDICIONES QUE CONDUCEN A UN PELIGRO DE FUEGO Y EXPLOSIÓN NO USUALES: Mezcla de gas y oxígeno expuesta a una fuente de ignición
5.- PRODUCTOS DE COMBUSTIÓN
CO2, CO y H2O trazas de NOx, SO2 Y O2
SECCIÓN VI DATOS DE REACTIVIDAD 1.- SUSTANCIA Gas l.p. 2.- CONDICIONES A EVITAR: ESTABLE INESTABLE
Muy estable
No es reactivo, no obstante se recomienda evitar el contacto con oxígeno y aceite.
3.- INCOMPATIBILIDAD (SUSTANCIAS A EVITAR): Contacto con el oxígeno
4.- DESCOMPOSICIÓN DE COMPONENTES PELIGROSOS: Ninguno
5.- POLIMERIZACIÓN PELIGROSA:
PUEDE OCURRIR NO PUEDE OCURRIR XXXX
6.- CONDICIONES A EVITAR: No aplica SECCIÓN VII RIESGOS PARA LA SALUD
VÍAS DE ENTRADA SÍNTOMAS DEL LESIONADO PRIMEROS AUXILIOS
1.- INGESTIÓN ACCIDENTAL No es posible
2.- CONTACTO CON LOS
OJOS Irritación Lavar con abundante agua
3.- CONTACTO CON LA PIEL El gas no provoca daño El líquido provoca quemadura criogénica
Lavado y aplicación de pomadas humectantes. 4.- ABSORCIÓN
No se absorbe
5.- INHALACIÓN Somnolencia y asfixia Aireación
6.- SUST. QUÍM. CONSIDERADA COMO CANCERÍGENA (SEGÚN NORMATIVIDAD DE LA STPS Y SSA)
STPS SI _____ NO XX SSA _____ SI _____ NO _____ OTROS. ESPECIFICAR
SECCIÓN VIII INDICACIONES EN CASO DE FUGA O DERRAMES:
Los desfogues y fugas de gas l. p., se dispersan en el aire y solo pueden ser riesgosas si estequiométricamente se presenta una cantidad de oxígeno que provoque una mezcla, y ésta además, encuentre una fuente de ignición en el sitio, es poco probable esta situación, ya que el gas l. p. se volatiliza dispersando rápidamente la posible nube de riesgo; así mismo, las posibles fuentes de ignición se pueden provocar a ras del suelo y el gas tiende a elevarse.
SECCIÓN IX EQUIPO DE PROTECCIÓN PERSONAL 1.- ESPECIFICAR TIPO:
Chaquetón
Zapatos con suela de hule (botas) Guantes
Careta 2.- PRÁCTICAS DE HIGIENE:
Aseo personal
Actividades deportivas promovidas por la empresa Comisión de higiene y seguridad
SECCIÓN X INFORMACIÓN SOBRE TRANSPORTACIÓN (DE ACUERDO A REGLAMENTO DE TRANSPORTE):
Reglamento de tránsito
NOM-009-SCFI-1994 Auto - tanques para el transporte de gas l. p.
NO.03.0.04 Para el tránsito interior de vehículos en instalaciones industriales administrativas y de servicios de Petróleos Mexicanos
SECCIÓN XI INFORMACIÓN ECOLÓGICA (DE ACUERDO CON LAS REGLAMENTACIONES ECOLÓGICAS):
El proyecto se encuentra normado por la Ley General del Equilibrio Ecológico y Protección al Ambiente, en lo relativo a la necesidad de realizar estudios de riesgo, según las modificaciones de la mencionada ley en Diciembre de 1996.
Listado de Actividades altamente riesgosas del 4 de Mayo de 1992.
SECCIÓN XII PRECAUCIONES ESPECIALES 1.- DE MANEJO Y ALMACENAMIENTO:
Evitar fugas en recipientes, tuberías, equipo de bombeo e instalaciones de llenado y trasvasado. No fumar dentro de la estación.
Evitar la presencia de personal ajeno a la operación de la estación.
Manejar con precaución y bajos límites de velocidad dentro de las instalaciones. Respetar los anuncios de seguridad.
Apegarse estrictamente a los procedimientos de operación. 2.- OTRAS:
II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos
La basura que se genere en la Planta de Almacenamiento será clasificada conforme a lo estimado. Para ello se propone un programa de clasificación para su disposición temporal dentro de las instalaciones y se colocará en cestos (tambos) de la siguiente manera:
amarillo = cartón y papel
verde = vidrio
azul = plásticos y hules
café = cartón, papel, trapos
impregnados de aceites y grasas.
Es recomendable establecer un contrato de recolección de residuos con el sistema de limpia del municipio.
Es importante que desde el inicio de las actividades de operación, se establezca el contrato de recolección con el organismo antes mencionado, desarrollando una cultura distinta en la que puedan superarse conflictos por contaminación de residuos sólidos.
Los residuos líquidos generados por los baños, serán depositados en una fosa séptica, cumpliendo con los requisitos para el funcionamiento de la planta.
III VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO, CON LA REGULACIÓN DEL USO DE SUELO
Los Planes de Ordenamiento Ecológico del Territorio (POET) decretados (general del territorio, regionales, marinos o locales).
Ordenamiento ecológico.
Artículo 15.- Para el ordenamiento ecológico estatal, se consideran los criterios siguientes:
I.- La naturaleza y características de cada ecosistema, dentro de la regionalización ecológica del Estado.
II.- La vocación de cada zona o región, en función de sus recursos naturales.
III.- Los desequilibrios existentes en los ecosistemas por los efectos de los asentamientos humanos, de las actividades económicas o de otras actividades humanas o fenómenos naturales.
IV.- El equilibrio que debe existir entre los asentamientos humanos y sus condiciones ambientales.
V.- El impacto ambiental de nuevos asentamientos humanos, obras o actividades.
Normas preliminares.
Artículo 1.- Las disposiciones de esta Ley son de orden público e interés social y tiene por
objeto establecer las bases para sus fracciones I. II, III, IV, V, VI, VII.
Artículo 2.- La Ley General del Equilibrio Ecológico y la Protección del Ambiente, las demás
normas federales o estatales, relativas a la materia de esta Ley, y la Ley de Justicia Administrativa del Estado.
Artículo 3.- Se consideran de utilidad pública, sus fracciones I, II, III, IV.
Artículo 4.- Tratándose de definiciones y conceptos ecológicos se atenderán a lo dispuesto por
la Ley General del Equilibrio Ecológico y Protección del Ambiente
LEY ESTATAL DEL EQUILIBRIO ECOLOGICO
Y LA PROTECCION AL AMBIENTE
DIRECCIÓN DE ECOLOGÍA ESTADO DE GUANAJUATO
Uno de los aspectos que cada vez tiene mayor importancia social y económica en el Estado, es el que se refiere a la ecología.
Los problemas de contaminación del aire, agua y suelo, el control de los residuos sólidos, el cuidado de las áreas verdes, la creación y administración de áreas naturales protegidas, el análisis del impacto ambiental, la educación y concientización de la población, son entre otros, asuntos que aborda la ley y que requieren mayor atención y participación responsable y activa de todos los sectores.
Debido a que la calidad del ambiente guarda una estrecha relación con la calidad de vida de los guanajuatenses, la Ley Estatal del Equilibrio Ecológico y la Protección al Ambiente constituye el marco legal para dar respuesta a las necesidades de preservar y conservar el equilibrio con la naturaleza y es la base para generar programas y proyectos con este fin.
TÍTULO SEGUNDO
DE LA COMPETENCIA Y DISTRIBUCIÓN DE FACULTADES
C A P Í T U L O I DE LA COMPETENCIA DEL
EJECUTIVO DEL ESTADO
Artículo 5º.- Son asuntos de competencia local los
siguientes:
Fracción: I,
Artículo 6º.- Corresponde al gobierno del estado: Fracciones: II, IV
Artículo 8º.- Corresponde a los municipios de la
entidad, dentro de sus respectivas jurisdicciones:
TÍTULO TERCERO
DE LA POLÍTICA ECOLÓGICA ESTATAL
C A P Í T U L O I Instrumentos de la Política
Ecológica Sección V
Artículo 24º.- La realización de obras y actividades
públicas o privadas, que puedan causar desequilibrios ecológicos al rebasar los límites y condiciones señalados en las disposiciones aplicables, deberán sujetarse a la autorización previa de la Secretaría, con la intervención de los gobiernos municipales correspondientes, así como al cumplimiento de los requisitos que se les impongan una vez evaluado el impacto ambiental que pudieran ocasionar, sin perjuicio de otras autorizaciones que corresponda otorgar a las autoridades competentes.
Artículo 25º.- Corresponderá a la Secretaría evaluar al
impacto ambiental a que se refiere el artículo anterior de esta Ley, particularmente tratándose de las siguientes materias:
TÍTULO QUINTO
DE LA PROTECCIÓN AL AMBIENTE
C A P Í T U L O V Residuos sólidos no
peligrosos
Artículo 84º.-Corresponde a los Municipio la regulación
del manejo y disposición final de los residuos sólidos que no sean peligrosos conforme a la Ley General, para lo cual podrán: a) Formular las disposiciones que regulen, en el ámbito local, las actividades de recolección, tratamiento y disposición final de los residuos sólidos no peligrosos, observando lo que dispongan la Ley General, esta Ley, sus Reglamentos y las normas técnicas ecológicas correspondientes. b).- Autorizar el establecimiento de los sitios destinados a la disposición final de los residuos sólidos no peligrosos.
c).- Ejercer el control sobre las instalaciones y la operación de los confinamientos o depósitos de dichos residuos.
TÍTULO SÉPTIMO
MEDIDAS DE CONTROL, DE SEGURIDAD Y SANCIONES
C A P Í T U L O III Medidas de Seguridad
Artículo 135º.- Cuando existan riesgos inminentes de
desequilibrio ecológico o casos de contaminación en el territorio de la Entidad o del Municipio correspondiente, en asuntos de competencia estatal, con repercusiones peligrosas para los ecosistemas, sus componentes o a la salud pública, el Ejecutivo del estado por conducto de la Secretaría o el Ayuntamiento del Municipio correspondiente, como medida de seguridad, podrán ordenar el aseguramiento preventivo de los materiales o sustancias contaminantes la clausura temporal, parcial o total, de las fuentes contaminantes correspondientes; y , promover la ejecución ante la autoridad competente, en los términos de las leyes relativas, de algunas o algunas de las medidas de seguridad que en dichos ordenamientos se establecen.
Los Planes y Programas de Desarrollo Urbano Estatales, Municipales o en su caso del Centro de Población.
PLAN NACIONAL DE DESARROLLO
Dentro de los objetivos y estrategias del Plan Nacional de Desarrollo 2001 - 2006 correspondientes al Área de Crecimiento con Calidad se señala el denominado Objetivo rector 5:
CREAR CONDICIONES PARA UN DESARROLLO SUSTENTABLE
El crecimiento con calidad solo es posible si se considera responsablemente la necesaria interacción de los ámbitos económico y social con el medio ambiente y los recursos naturales, corresponde al Estado la creación de las condiciones para un desarrollo sustentable que asegure la calidad del medio ambiente y la disponibilidad de los recursos naturales en el largo plazo, sobre la base de una sólida cultura a favor del medio ambiente
Estrategias
A) Promover el uso sustentable de los recursos naturales especialmente la eficiencia del uso del agua y la energía.
B) Promover una Gestión ambiental integral y descentralizada.
C) Fortalecer la investigación científica y la innovación tecnológica de alta calidad que apoye tanto el desarrollo sustentable del país como la adopción de procesos productivos y tecnologías limpias.
D) Promover procesos de educación, capacitación, comunicación y fortalecimiento de la participación ciudadana relativos a la protección del medio ambiente y el aprovechamiento de los recursos naturales.
E) Mejorar el desempeño ambiental de la administración publica federal.
F) Continuar en el diseño y la implementación de la estrategia nacional para el desarrollo sustentable.
En lo referente al estado:
1. Plan Director de Desarrollo Urbano Estatal y Municipal. SECCIÓN I.
Artículo 13.-En la planeación del desarrollo estatal será considerada la política ecológica y el
ordenamiento ecológico que se establezcan de conformidad con esta Ley y las demás disposiciones aplicables.
Artículo 14.-El estado promoverá la participación de los distintos grupos sociales en la
elaboración de los programas que tengan por objeto la preservación y restauración del equilibrio ecológico y la protección al ambiente, según lo establecido en esta Ley y los demás ordenamientos aplicables.
Programas de recuperación y restablecimiento de las zonas de restauración ecológica. En la zona donde se ubicará el proyecto no presenta un programa de recuperación o restablecimiento ecológico.
Normas Oficiales Mexicanas.
De acuerdo a la memoria técnica, la Planta de Almacenamiento se hizo apegándose a los lineamientos de la Ley Reglamentaria del artículo 27 Constitucional en el ramo del Petróleo y el reglamento de gas Licuado de Petróleo de fecha 28 de junio de 1999, así como de la Norma Oficial Mexicana NOM-001-SEDG-1996 “Plantas de Almacenamiento para Gas L.P.-Diseño y Construcción“, editada por la Secretaría de Energía y Publicada en el Diario Oficial de la Federación el 12 septiembre de 1997.
La NOM-001-SEDG-1996 se complementa con las siguientes normas oficiales NMX-B-177-1990, NMX-CH-26-1967, NMX-CH-36-1994-SCFI, NMX-L-1-1970, NOM-021/2-SCFI-1993, NOM-021/3-SCFI-1993, NMX-X-13-1965, NMX-X-29-1985, NMX-X-31-1983, NMX-X-4-1967, NOM-018/1-SCFI-1993, NOM-001-SEMP-1994.
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA
NOM-001-SEDG-1996 Plantas de almacenamiento para gas l. p., - Diseño y Construcción.
NMX-B-177-1990 Tubos de acero al carbono con o sin costura, negros o
galvanizados, por inmersión en caliente.
NMX-CH-26-1967 Calidad y funcionamiento de manómetros para gas l. p. y natural.
NMX-CH-36-1994-SCFI
Instrumentos de medición –aparatos para pesar– Características y cualidades metrológicas.
NMX-L-1-1970 Gas licuado de petróleo.
NOM-021/2-SCFI-1993 Recipientes sujetos a presión no expuestos a calentamientos por medios artificiales para contener gas l.p., tipo no portátil destinados a plantas de almacenamiento para distribución y estaciones de aprovisamiento de vehículos.
NOM-021/3-SCFI-1993 Recipientes sujetos a presión no expuestos a calentamiento por medios artificiales para contener gas l. p., tipo no portátil para instalaciones de aprovechamiento final de gas l. p., como combustibles.
NMX-X-13-1965 Válvula de retención para uso en recipientes no portátiles para gas l. p.
NMX-X-29-1985 Mangueras con refuerzos de alambre o fibras textiles para gas l. p. NMX-X-31-1983 Válvulas de paso de vapor y aire de gas natural o l. p.
NMX-X-4-1967 Calidad y funcionamiento para conexiones utilizadas en mangueras para la conducción de gas natural y l. p.
NOM-018/1-SCFI-1993 Distribución y consumo de gas l. p. – recipientes portátiles y sus accesorios para contener gas l. p., parte 1, recipientes.
NOM-001-SEMP-1994 Relativa a las instalaciones destinadas al suministro y uso de energía eléctrica.
