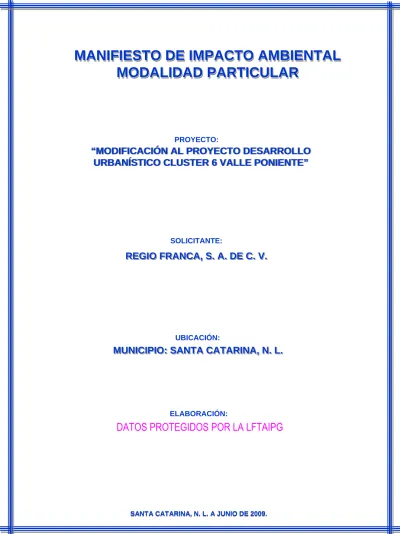

SANTA CATARINA, N. L. A JUNIO DE 2009.
SANTA CATARINA, N. L. A JUNIO DE 2009. MUNICIPIO: SANTA CATARINA, N. L.
MUNICIPIO: SANTA CATARINA, N. L.
MUNICIPIO: SANTA CATARINA, N. L. UBICACIÓN:
“MODIFICACIÓN AL PROYECTO DESARROLLO URBANÍSTICO CLUSTER 6 VALLE PONIENTE” “MODIFICACIÓN AL PROYECTO DESARROLLO
URBANÍSTICO CLUSTER 6 VALLE PONIENTE” PROYECTO: REGIO FRANCA, S. A. DE C. V. REGIO FRANCA, S. A. DE C. V. REGIO FRANCA, S. A. DE C. V. SOLICITANTE: ELABORACIÓN:
Pág.
I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE
DEL ESTUDIO DE IMPACTO AMBIENTAL………….……... 1
II. DESCRIPCION DEL PROYECTO…... 5
III. VINCULACION CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y EN SU CASO CON LA REGULACIÓN DEL USO DE SUELO... 28
IV. DESCRIPCIÓN DEL SISTEMA AMBIENTAL Y SEÑALAMIENTO DE LA PROBLEMÁTICA AMBIENTAL DETECTADA EN EL ÁREA DE INFLUENCIA DEL PROYECTO….………..………..………...
39
V. IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE LOS IMPACTOS
AMBIENTALES... 77
VI. MEDIDAS PREVENTIVAS Y DE MITIGACIÓN DE LOS IMPACTOS AMBIENTALES... 96
VII PRONÓSTICOS AMBIENTALES Y EN SU CASO, EVALUACIÓN DE ALTERNATIVAS... 101
VIII. IDENTIFICACIÓN DE LOS INSTRUMENTOS METODOLÓGICOS Y ELEMENTOS
TÉCNICOS QUE SUSTENTAN LA INFORMACIÓN SEÑALADA EN LAS FRACCIONES ANTERIORES...
111
BIBLIOGRAFÍA………….…... 115
I.
DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL
RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL.
I.1 Proyecto
I.1.1 Nombre del Proyecto
“MODIFICACIÓN al Proyecto Desarrollo Urbanístico Cluster 6 Valle Poniente”
I.1.2 Ubicación del sitio seleccionado para el desarrollo del proyecto.
El predio se localiza en el municipio de Santa Catarina en el estado de Nuevo León. -- Estado: Nuevo León.
− Municipio: Santa Catarina. − Localidad: Santa Catarina.
El itinerario para acceder al sitio de estudio es a través de la Av. Morones Prieto al poniente; De ahí se continúa por el entronque con la Av. Nororiente hasta llegar a la Av. Alfonso Reyes al poniente para seguir por las vialidades secundarias que conectan con los proyectos Cluster 2, Cluster 3 y Cluster 6 con el cual formará parte el desarrollo del presente proyecto.
En el anexo se incluye localización estatal y municipal y en los planos se complementa con los datos de la ubicación georeferenciada.
Como se muestra en los croquis el sitio del proyecto se encuentra fuera del ANP y el punto mas cercano del área del proyecto se encuentra a una distancia de 305.25 m medidos en línea recta con el límite del ANP.
I.1.3 Tiempo de vida útil del proyecto.
Por el tipo de proyecto de que se trata de una obra de infraestructura, y que forma parte del Plan Maestro “Valle Poniente”, en el que se llevarán a cabo obras civiles para la instalación de un Tanque de Agua, Camino de Acceso y Red de Conexión que complementará las obras requeridas para el Desarrollo Urbanístico Cluster 6 Valle Poniente, por ser las obras de infraestructura señaladas algunas subterráneas y otras superficiales, además por la resistencia de los materiales con los que estarán construidos y con el mantenimiento correspondiente el tiempo de vida útil se estima en mas de 50 años.
I.1.4 Presentación de la documentación legal.
Se incluye en el Anexo 1, la documentación legal cotejada que corresponde a la empresa privada Regio Franca, S.A. de C. V., relativa a la escritura pública, al acta constitutiva y los poderes correspondientes.
I.2 Promovente
I.2.1 Nombre.Este proyecto está promovido por Regio Franca, S. A. de C. V., de las cuales se transcribe parte de los objetivos para los que tiene capacidad legal de participar.
Regio Franca, S. A. de C. V. de acuerdo al contenido del Acta Constitutiva que se incluye en anexo, las actividades a las que se dedica la empresa son:
a) La compra venta, representación o administración de bienes muebles e inmuebles, así como la promoción organización, explotación o administración de empresas comerciales o industriales.
b) Promover por cuenta propia o de tercero el fomento del comercio exterior mexicano gestionando o coadyuvando en los trámites conducentes ante toda clase de autoridades para la obtención de permisos, exenciones, franquicias o cualquier otro beneficio o estímulo relacionado con la importación o exportación de productos;
c) Promover activa o pasivamente toda clase de prestación de servicios y aceptar o conferir comisiones;
d) Contraer o conceder prestamos y otorgar o recibir garantías incluso para asegurar créditos de terceros;
f) Adquirir los inmuebles y derechos reales o personales que sean necesarios para su objeto y, en general promover y ejecutar todos los actos y celebrar todos los contratos y operaciones que sean necesarios o conducentes a este objeto social.
I.2.2 Registro federal de contribuyentes del promovente
R.F.C. de Regio Franca S. A. de C. V. --- RFR-950313-JU3
I.2.3 Nombre y cargo del representante legal
- Nombre: - Cargo:
I.2.4 Dirección del promovente.
- Domicilio: Padre Mier Oriente 336
- C. P.: 64000
- Municipio: Monterrey - Tel.: (81)8342-1865.
Protección de datos personales LFTAIPG Protección de datos
I.3 Responsable de la elaboración del estudio de impacto ambiental.
I.3.1 Nombre. - Nombre: - Estado: - Municipio: - Código postal: - Ciudad: - Domicilio - Teléfono: Fax: - E- mail:I.3.2 Registro Federal de Contribuyentes o CURP
RFC: CURP:
I.3.3 Nombre del responsable técnico del estudio
- Nombre: .
I.3.4 Dirección del responsable técnico del estudio
- Estado: - Municipio: - Código postal: - Ciudad: - Domicilio - Teléfono: - E- mail: No Dato
Protección de datos personales LFTAIPG Protección de datos personales LFTAIPG Protección de datos personales LFTAIPG Protecció n de datos personale s LFTAIPG Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG Protección de datos personales
LFTAIPG
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG Protecci ón de datos personal es LFTAIP G
Protección de datos personales LFTAIPG
Protección de datos personales LFTAIPG Protección de
datos personales LFTAIPG
II. DESCRIPCIÓN
DEL
PROYECTO
II.1 Información general del proyecto
II.1.1 Naturaleza del proyecto
El proyecto que se manifiesta, forma parte de uno mas amplio denominado Plan Maestro Valle Poniente, del cual se han realizado un conjunto de obras maestras y otras relativas a fases urbanísticas y de los cuales se encuentran ya autorizadas ante SEMARNAT. Alguno de los proyectos señalados la obra se encuentra terminada y otros están en proceso constructivo.
Relación de Proyectos de Cambio de Uso de Suelo Aprobados por la SEMARNAT:
Nombre del Proyecto Estudio Oficio de Aprobación Fecha Superficie m2
MIA 139.003.03.039/05 17/Ene./2005 Prolongación Av. Alfonso Reyes y Acceso
Nor-Oriente ETJ 139.04.1.-409 (05) 17/Ene./2005 95,026.760
MIA 139.003.03.226/05 23/Jun./2005 Relocalización de tramo de la Línea de
transmisión de Energía Eléctrica de Alta
Tensión de 400Kv. Villa de García Plaza ETJ 139.04.1.-863(05) 02/Ago./2005
♣19,955.1908 MIA 139.003.03.409/05 27/Jul./2005
Complemento del proyecto Vial de Av. Alfonso Reyes y Av. De Acceso
Nor-Oriente Segunda Etapa ETJ 139.04.1.-940(05) 23/Ago./2005
87,804.606
MIA 139.003.03.375/06 4/Sep./2006 Desarrollo Urbanístico Cluster No. 1 Valle
Poniente ETJ 139.04.1.-800(06) 15/Ago./2006 86,719.080
MIA 139.003.03.355/06 12/Jul./2006 Complemento de Vialidades Secundarias
1ª Etapa Valle Poniente ETJ 139.04.1.-978(06) 22/Sept./2006 90,933.710 MIA 139.003.03.129/07 21/Mzo./2007
Desarrollo Urbanístico Cluster No. 2 Valle
Poniente ETJ 139.04.1.-426(07) 17/Abr./2007 61,872.6038
MIA 139.003.03.409/07 20/Jun./2007 Desarrollo Urbanístico Cluster No. 3 Valle
Poniente ETJ 139.04.1.-760(07) 29/Jun./2007 87,529.900
MIA 139.003.03.289/08 26/Abr./2008 Desarrollo Urbanístico Cluster No. 5 Valle
Poniente ETJ 139.04.1.-0648(08) 02/Jul./2008 89,435.340
MIA 139.003.03.349/08 02/Jun./2008 Desarrollo Urbanístico Cluster No. 6 Valle
Poniente ETJ 139.04.1.-1127(08) 14/Oct./2008 93,254.720
MIA 139.003.03.629/08 09/Sep./2008 Complemento Cluster No. 5 Valle
Poniente ETJ --- En proceso 98,423.220
AREA TOTAL AUTORIZADA 820,955.131
♣ Nota: El área autorizada fue de 42,964.09 m2 pero la cantidad considerada es la que se ubica en el predio de REGIO FRANCA,
A continuación se desglosan las superficies y los porcentajes generales del polígono general de donde se desprende el área del proyecto.
La superficie total del polígono general del que se desprende el área propuesta es de --- Superficie aprovechable fuera del ANP Parque Nacional “Cumbres de Monterrey”
---2,888,485.02 m2 1,918.625.64 m2 Porcentaje del área autorizada respecto al área total --- 28.42 %. Porcentaje del área autorizada respecto al área aprovechable --- 42.78 %.
El uso que se pretende dar al predio se refiere a la construcción de un Tanque Cisterna y Red de Conexión que complementará parte de las obras requeridas para el Desarrollo Urbanístico Valle Poniente Cluster 6.
El cambio de uso del área del proyecto, para lo cual se presenta el estudio, comprende una superficie total de 7,449.49 m2 (0-74-49.49 ha), que representa el 0.257% aproximadamente del área total (288-84-85.02 ha) y 0.388% del área urbanizable fuera del ANP (191-86-25.64 ha) comprende los siguientes usos:
Desglose de Áreas Modificación al Proyecto Urbanístico Cluster 6 Valle Poniente
Uso propuesto Superficie
(m2)
Área total del Polígono del proyecto. 7,449.49
Por el desarrollo del proyecto, no se aprecian aspectos de riesgo que pudieran limitar, impedir o condicionar el uso propuesto. En el sitio seleccionado para el proyecto no fueron observadas especies de flora y fauna silvestre en status. El suelo tiene uso de agostadero de muy baja escala.
En el Plano del proyecto anexo se desarrolla la información en los cuadros de datos y en los esquemas correspondientes.
II.1.2 Selección del sitio.
Los criterios generales que determinan la selección del sitio son: La tenencia legal de la propiedad; la accesibilidad al sitio; la vocación del suelo; la alta tendencia de crecimiento al uso urbano; el uso propuesto en el Plan del Centro de Población de Desarrollo Urbano de Santa Catarina y Plan Metropolitano 2000–2021 Desarrollo Urbano de la Zona Conurbada de Monterrey.
De acuerdo al Plan del Centro de Población de Desarrollo Urbano de Santa Catarina el uso propuesto es complementario. Ver a continuación sección de la Carta Urbana y de Zonificación, en donde se localiza el sitio y el uso propuesto se ubica en una zona identificada como H 2/50 el cual tiene un uso Habitacional Unifamiliar Densidad Media (densidades en equivalencias (*) tipo D hasta 30 viv/ha. * Con la Ley Estatal de ordenamiento territorial de los asentamientos urbanos y desarrollo urbano.
Sección de Carta de Zonificación del Plan del Centro de Población D.U. de Santa Catarina con ubicación del sitio georeferenciado, la cual se incluye en el anexo en una escala más amplia.
II.1.3 Ubicación física del proyecto y planos de localización
El predio se localiza en el municipio de Santa Catarina en el estado de Nuevo León. Estado: Nuevo León.
Municipio: Santa Catarina. Localidad: Santa Catarina.
El itinerario para acceder al sitio de estudio es a través de la Av. Morones Prieto al poniente; De ahí se continúa por el entronque con la Av. Nororiente hasta llegar a la Av. Alfonso Reyes al poniente para seguir por las vialidades secundarias que conectan con los proyectos Cluster 2, Cluster 3 y Cluster 6 con el cual formara parte el desarrollo del presente proyecto.
En el anexo se incluye localización estatal y municipal y en los planos se complementa con los datos de la ubicación georeferenciada.
Como se muestra en el croquis de la página 2 el sitio del proyecto se encuentra fuera del ANP y el punto mas cercano del área del proyecto se encuentra a una distancia de 305.25 m medidos en línea recta con el límite del ANP.
Ver en anexo croquis de ubicación estatal, municipal y local.
Las Coordenadas UTM DATUM NAD27 del predio donde se propone el desarrollo del proyecto son:
Datos del Polígono General
Vértice X Y Vértice X Y 1 357005.0196 2839086.5543 22 356920.6660 2836211.1759 2 356947.5252 2839087.1998 23 357258.0913 2838052.7585 3 356890.6432 2839083.1256 24 357222.8979 2838058.9123 4 356856.0213 2839068.1671 25 357099.1413 2838760.5553 5 356850.6906 2839067.4537 26 357142.1066 2838750.1747 6 356846.2678 2839067.5148 27 357211.9131 2838743.3544 7 356784.9742 2839060.9788 28 357225.9068 2838740.9711 8 356668.7943 2839044.2103 29 357254.7929 2838731.3779 9 356674.2337 2839001.8484 30 357325.6394 2839102.6695 10 356705.9661 2838999.5021 31 357308.3084 2839102.1399 11 356672.7654 2838607.7740 32 357192.3688 2839107.4531 12 356411.0836 2838578.3652 33 357192.2193 2839106.9846 13 356409.8007 2838569.6418 34 357130.9552 2839102.7744 14 356257.8044 2838599.8266 35 357107.1609 2839102.0506 15 356253.3654 2838580.5335 36 357098.4563 2839102.3932 16 356116.1954 2838614.5283 37 357016.4442 2839085.7923 17 356119.9134 2838629.1784 38 357021.3695 2839005.6209 18 356040.6819 2838649.6991 39 357047.8364 2839006.9451 19 356057.4476 2838373.0540 40 357058.4409 2838794.9845 20 355796.4496 2838317.5669 41 357030.5372 2838792.6868 21 356068.6731 2836481.7100 42 357029.9853 2838793.8908 43 357019.6759 2838793.6073
De acuerdo a las curvas de nivel de la ubicación del predio, el sitio propuesto para el proyecto, se distribuye entre una altitud de 790 a 820 msnm.
II.1.4 Inversión requerida
a) Reportar el importe total del capital total requerido (inversión + gasto de operación para el proyecto).
El monto de la inversión del tanque y la red de de conexión es de $4,800,000.00 pesos actuales (2009).
b) Precisar el periodo de recuperación del capital, justificando con memoria de cálculo respectivo.
Hasta la fecha de conclusión del estudio no se cuenta con la información disponible para dar respuesta a este punto.
c) Especificar los costos necesarios para aplicar las medidas de prevención y mitigación.
Los costos necesarios estimados para aplicar las medidas de prevención y mitigación no se tienen disponibles hasta el momento de concluir el presente estudio estos se establecerán al momento del desarrollo que tiene un costo total de $4,800,000.00. Considerando que el proyecto contempla solamente la construcción de un tanque, el camino de acceso al mismo (derecho de paso) y la introducción la tubería (red) que se conectará a los desarrollos urbanísticos que forman el Plan Maestro de Valle Poniente.
II.1.5 Dimensiones del proyecto
a) Superficie Total del Predio.
La superficie del polígono general del que se desprende el área propuesta para el proyecto es de: 288-84-85.02 ha.
La distribución general de áreas del proyecto, está comprendida en el Cuadro siguiente:
Distribución de usos del Proyecto
Uso propuesto Superficie(m2)
Área total del Polígono del proyecto Modificación al Proyecto Desarrollo Urbanístico Cluster 6 Valle Poniente
7,449.49
b) Superficie a afectar (en m2) con respecto a la cobertura vegetal del área del proyecto, por tipo de comunidad vegetal existente en le predio (selva, manglar, tular, bosque, etc.). Indicar, para cada caso su relación (en porcentaje) respecto a la superficie total del proyecto.
La superficie total del polígono general del que se desprende el área propuesta para el proyecto es de: 288-84-85.02 ha.
La superficie aprovechable de este terreno es de 191-86-25.64 ha L LLaaasssuuupppeeerrrfffiiiccciiieeeaaaaaafffeeeccctttaaarrrpppooorrreeellldddeeesssaaarrrrrrooollllllooodddeeelllppprrroooyyyeeeccctttoooeeesssdddeee:::--- 777,,,444444999...444999mmm222 L LLaaacccooommmuuunnniiidddaaadddvvveeegggeeetttaaallleeesssdddeeemmmaaatttooorrrrrraaalllsssuuubbbmmmooonnntttaaannnooo... E EEssstttaaasssuuupppeeerrrfffiiiccciiieeerrreeeppprrreeessseeennntttaaaeeelll ---000...222555777%%%dddeeelllááárrreeeaaatttoootttaaalllyyy R RReeeppprrreeessseeennntttaaaeeelll ---000...333333888%%%dddeeelllááárrreeeaaaaaappprrrooovvveeeccchhhaaabbbllleee
c) Superficie en m2 para obras permanentes. Indicar su relación (en porcentaje), respecto a la superficie total.
La superficie total del predio como se ha mencionado en el punto anterior es de 2,888,485.02 m2 100.00% La superficie de obras permanentes es de 7,449.49 m2 y de la superficie total representa el 0.257% [Esta última superficie de obras permanentes comprende el área del tanque y sus instalaciones y el tramo del camino de acceso].
d) Superficie del predio de acuerdo con la siguiente clasificación: Conservación y aprovechamiento restringido, producción, restauración y otros usos, además de considerar las dimensiones del proyecto, de acuerdo con las siguientes variantes:
Si el proyecto se encuentra dentro de un solo predio se deberá indicar el área
del proyecto y área total, en caso de estar inmerso en un pedio mayor.
Usos Superficie (m2)
Área Total del predio: 2,888,485.020
Área aprovechable 1,918,625.640
Área a desmontar 7,449.490
La diferencia es el área que queda fuera de aprobación por estar dentro del área natural protegida como se indica en los planos que se incluyen en el anexo.
Si el proyecto se encuentra dentro de un conjunto predial, se mencionará las
superficies totales del conjunto predial y/o de cada predio, además especificar el tipo de superficie en hectáreas y el porcentaje de las mismas (de acuerdo a la siguiente tabla).
No aplica es un sólo predio, del que se deriva la porción en donde se desarrolla el proyecto Modificación al proyecto Desarrollo Urbanístico Cluster 6 Franca Valle Poniente.
• Conservación (Área de amortiguamiento) --- No Aplica. • Producción: --- No aplica. • Restauración (Áreas municipales) --- No Aplica
Clasificación de superficies para proyectos que requieren cambio de uso de suelo.
Zonas Clasificaciones Sup.
(ha) %
Áreas Naturales protegidas -- --
Superficie arriba de los 3,000 msnm -- --
Superficies con pendientes mayores al 100% o 45° -- --
Superficies con vegetación de manglar o bosques
mesófilo de montaña. -- --
Zonas de
conservación y aprovechamiento
restringido
Superficie con vegetación en galería -- --
Terrenos forestales o de aptitud preferentemente
forestal de productividad maderable alta. -- --
Terrenos forestales o de aptitud preferentemente
forestales de productividad maderable media. -- --
Terrenos forestales o de aptitud preferentemente
forestales de productividad maderable baja. -- --
Terrenos con vegetación forestal de zonas áridas. -- --
Zona de producción Terrenos adecuados para realizar forestaciones -- --
Terrenos con degradación alta -- --
Terrenos con degradación media -- --
Terrenos con degradación baja -- --
Zonas de
restauración Terrenos degradados que ya estén sometidos a tratamientos de recuperación y regeneración -- --
Nota: La tabla anterior corresponde a la zonificación de los terrenos forestales y de aptitud preferentemente forestal con
base en el inventario forestal nacional y el ordenamiento territorial nacional.
II.1.6 Uso actual de suelo
Uso común o regular del suelo. Describir los usos actuales del suelo en el sitio
seleccionado, detallando las actividades que se lleven a cabo en dicho sitio y en sus colindancias.
El uso actual del suelo es de agostadero, el tipo de vegetación natural es de matorral submontano. En el área de influencia se identifican otras áreas en proceso de urbanización, con los permisos aprobados por la SEMARNAT para uso habitacional, de infraestructura vial, de servicio de redes maestras y secundarias de lo que en su conjunto se denomina como Plan Maestro Valle Poniente. Se identifica la obra civil en la zona relativa a las áreas de lotificación de los Desarrollos Urbanísticos Cluster 2, 3, 5 y 6 para uso urbano e infraestructura pluvial entre otros.
Con esos usos se aprecia que el área de influencia, se encuentra en un proceso de integración al uso urbano dentro de la zona metropolitana, en donde predominará el habitacional, comercial y de servicios, entrelazados con tramos viales con camellones y áreas reforestadas. Por ser estas áreas propuestas en polígonos parciales de acuerdo al macro proyecto Valle Poniente, su distribución espacialmente hablando es caprichosa, sin embargo estas pertenecen al mismo polígono general.
A continuación foto del proceso urbanístico en la zona:
El uso potencial considerando la cartografía existente y los criterios técnicos
que sustenten el o los posibles usos que pudieran dársele al terreno.
El uso potencial de los suelos presentes corresponde a los de clase seis y siete por clima, ya que estos se encuentran dentro de los climas del grupo secos, según Carta Temática de Usos Potenciales de INEGI, escala 1: 50,000. Los suelos dentro del polígono propuesto para el desarrollo del proyecto, no presentan problemas en cuanto a mecánica de suelos como pudiera ser el caso de suelos expansivos o dispersivos.
Indicar en caso de que el proyecto se localice en alguna condición especial
como son las zonas de atención prioritaria:
El polígono propuesto no se encuentra inmerso dentro de un territorio en el que el uso del suelo tenga alguna condición especial.
Las zonas de anidación, refugio, reproducción, conservación de especies en
alguna categoría de protección (de acuerdo con la normatividad vigente), o bien las áreas de distribución de especies frágiles y/o vulnerables de vida silvestre y de restauración del hábitat.
Dentro del predio no se observaron zonas de anidación, refugio, y/o reproducción de especies en estatus.
No se observó la presencia de áreas de distribución de especies frágiles, vulnerables, ni áreas de restauración de hábitat.
Las zonas de aprovechamiento restringido o de veda forestal y de fauna.
No se identifican zonas de aprovechamiento de ningún tipo; con respecto al área a desmontar no se presentan áreas de vedas forestales o de fauna silvestre.
Los ecosistemas frágiles.
Dentro del predio no se identifican ecosistemas frágiles ni especies de flora y fauna silvestre en status.
II.1.7 Urbanización del área y descripción de servicios requeridos
Dentro del área de influencia se cuenta con los servicios públicos como: agua, drenaje sanitario, electricidad, teléfono, vialidades, etcétera; que corresponden a la infraestructura maestra que dotará al desarrollo urbanístico que se ha denominado Plan Maestro “Valle Poniente”, dentro del cual se encuentra el que se presenta en este estudio.
Los servicios en proceso de instalación, concluidos y los que se instalarán para los futuros desarrollos dentro del presente proyecto se diseñaron de diámetros y de capacidad suficiente para abastecer cada una de los desarrollos urbanísticos que ocuparán el área de este proyecto para el cual se presenta este estudio.
Los servicios que se requerirán será solamente la energía eléctrica, para el alumbrado público y la operación de las bombas hidráulicas.
II.2 Características particulares del proyecto
II.2.1 Programa general de trabajo.II.2.1.1 Estudios de campo y gabinete
En este apartado se incluirán todos y cada uno de los estudios que fueron empleados para la elaboración de la Manifestación de Impacto Ambiental, así como la justificación técnica para su empleo.
Los estudios que fueron realizados para promover y justificar técnicamente el proyecto son: Topográfico, ingeniería del cálculo de las red hidráulica que se instalará y mecánica de suelo, entre otros.
• Definir los tipos de vegetación que serían afectados, especificando la superficie de
afectación por cada tipo de vegetación y/o especie, detallando el número de individuos volumen y/o densidades de afectación con nombres comunes y científicos.
El tipo de vegetación a afectar corresponde a un matorral submontano, que es definido como.- Aquella comunidad arbustiva a veces muy densa, formada por especies
inermes o a veces espinosas, caducifolias por un breve periodo del año, se desarrolla entre los matorrales áridos y los bosques de Encino y la Selva Baja Caducifolia, principalmente en las laderas bajas de ambas vertientes de la Sierra Madre Oriental, desde Querétaro e Hidalgo hacia el norte, penetrando más allá de la frontera política con los Estados Unidos de Norteamérica 1.
Se tiene contemplado la eliminación de toda la vegetación en el área propuesta para el proyecto que corresponde a 7,449.49 m2 para la construcción de las instalaciones del tanque de agua, camino de acceso y la conexión con el sistema de distribución al área en proceso de urbanización denominada Cluster 6, que forma parte del Plan Maestro Valle Poniente.
La estimación del volumen de los productos forestales resultantes del cambio de uso de suelo que se determinó con base a muestreo de la vegetación existente en 2 diferentes puntos (cada uno con 200.00 m2) y las coordenadas de ubicación de estos sitios se dan en las siguientes tablas:
El método utilizado para la obtención de los productos forestales presentes en el predio se describe mediante la siguiente fórmula:
Volumen (m3 rta) = (D2 x 3.1416/4 x CM x h) x Núm. de individuos por sitio. D2 = Diámetro al Cuadrado
CM = Coeficiente Mórfico h = Altura promedio
Número de individuos por sitio = Núm. de árboles en área de conteo
Punto 1 de referencia del conteo Coordenadas UTM 355909; 2837670 Nombre Científico Nombre común Diámetro promedio (m) Diámetro D2 (m2) 3.1416/4 Constante Coef. Morf. Altura promedio (m) Volumen unitario No. de Individuos Volumen (m3)
Acacia berlandieri Guajillo 0.04 0.0016 0.7854 0.5 2.50 0.0015708 23 0.0361284
Berberias
trifoliolataa Berberis 0.03 0.0009 0.7854 0.5 1.50 0.0005301 3 0.0015904 Acacia rigidula Chaparro
Prieto 0.03 0.0009 0.7854 0.5 1.50 0.0005301 23 0.0121933
Cordia boissieri Anacahuita 0.04 0.0016 0.7854 0.5 2.00 0.0012566 4 0.0050266
Leucophyllum
frutesens Cenizo 0.03 0.0009 0.7854 0.5 1.50 0.0005301 2 0.0010603
Total 0.0044179 55 0.0559990
1
Punto 2 de referencia del Conteo Coordenadas UTM 355981; 2837737 Nombre Científico Nombre común Diámetro promedio (m) Diámetro D2 (m2) 3.1416/4 Constante Coef. Morf. Altura promedio (m) Volumen unitario No. de Individuos Volumen (m3)
Acacia berlandieri Guajillo 0.03 0.0009 0.7854 0.5 2.50 0.0008836 16 0.0141372
Caesalpinea Mexicana
Hierba del
potro 0.03 0.0009 0.7854 0.5 1.50 0.0005301 11 0.0058316
Acacia rigidula Chaparro
Prieto 0.03 0.0009 0.7854 0.5 2.50 0.0008836 9 0.0079522
Cordia boissieri Anacahuita 0.04 0.0016 0.7854 0.5 2.50 0.0015708 8 0.0125664
Sophora
secundiflora Frijolillo 0.04 0.0016 0.7854 0.5 2.00 0.0012566 2 0.0025133 Condalia spp. Condalia 0.03 0.0009 0.7854 0.5 1.00 0.0003534 4 0.0014137
Total 0.0054782 50 0.0444144
Punto Volumen Individuos
1 0.0559990 55
2 0.0444144 50
Totales de sitios
muestreados 0.1004134 105
Área de Conteo en cada punto metros 200.00 (m2)
Total área de conteo metros 400.00 (m2)
Área Total de desmonte 7,449.49 (m2)
Volumen Total = Volumen Área de Conteo X Área total de Desmonte Área de Conteo
0.1004134 X 7,449.49 =
400 1.87007136 m
3
rta
A continuación se presenta una tabla resumen del inventario y cálculo de volúmenes de las especies encontradas en las áreas muestreadas.
Nombre Científico Nombre Común Área De conteo No. De Individuos Volumen (m3 r.t.a.) Total Predio No de Individuos Volumen m3 r.t.a. Volumen por Hectárea ( m3)
Acacia berlandieri Guajillo 39 0.0502656 726 0.9361327 1.2566400 Berberias trifoliolataa Berberis 3 0.0015904 56 0.0296198 0.0397609 Acacia rigidula Chaparro Prieto 32 0.0201455 596 0.3751844 0.5036378
Cordia boissieri Anacahuita 12 0.0175930 223 0.3276464 0.4398240 Leucophyllum frutesens Cenizo 2 0.0010603 37 0.0197465 0.0265073 Caesalpinea Mexicana Hierba del potro 11 0.0058316 205 0.1086060 0.1457899
Sophora secundiflora Frijolillo 2 0.0025133 37 0.0468066 0.0628320 Condalia spp. Condalia 4 0.0014137 74 0.0263287 0.0353430
• Las técnicas a emplear para la realización de los trabajos de desmonte, despalme y
remoción (manual, uso de maquinaria) y el tipo y volumen del mencionado material (arcilla, hojarasca, etc.).
El cambio de uso del suelo, por la superficie que comprende y las características del proyecto de acuerdo con el programa general de trabajo se estima que el tiempo para realizar el cambio de uso de suelo del área solicitada es de 12 meses posterior a la obtención de los permisos correspondientes que se estiman en 6 meses.
El desarrollo del proyecto contempla la eliminación de la vegetación, las obras de construcción y la instalación de la infraestructura para la conexión con la red de agua potable de los desarrollos urbanísticos con uso habitacional en la zona.
Forma de ejecución.-
Los trabajos de desmonte se llevarán a cabo con el apoyo de maquinaria pesada consistente en buldózer, retroexcavadora y motoconformadora.
Asimismo, se utilizarán: camiones de volteo, cargador frontal, compactador neumático, pipas, vibrador de gasolina, andamios tubulares, camiones de concreto premezclado, herramienta menor, etc.
El Programa General de Trabajo se elaboró considerando las acciones requeridas para llevar a cabo el proyecto en su totalidad el cual se inicia a partir de la obtención de los permisos correspondientes como se menciono.
Debido a las características topográficas del área del proyecto, se requiere realizar cortes o despalmes del terreno así como excavaciones. Por lo consiguiente el material de cortes, despalmes y excavaciones se procederá a almacenar dentro del área del macro proyecto Valle Poniente para ser aprovechado en las nivelaciones de las áreas donde se requiera y en su momento se procederá a realizar el retiro del material sobrante fuera del predio y destinarlo en áreas adecuadas para su recepción.
El volumen estimado de materia orgánica producto del desmonte es de 1.87007136 m3 rta, lo que se reitera que será removida en un lapso de 12 meses. • Presentar un Programa de Rescate de Flora y Fauna que deberá instrumentarse
previamente a las actividades de despalme, desmonte y /o remoción, en dicho programa se identificarán aquellas especies arbóreas que deberá preferentemente conservarse in situ o bien sean integradas al diseño de áreas verdes de acuerdo al proyecto de que se trate, de igual manera se identificarán aquellas especies biológicas de especial interés como cactus, bromelias y orquídeas, susceptibles de trasplante, así como de especies que cuenten con algún tipo de valor regional o biológico. Para el trasplante de estas especies se deberá presentar las técnicas a emplear para su reubicación y seguimiento e indicar los sitios específicos para su reubicación y que se considerarán como vegetación permanente y las superficies de los, mismos.
Especies endémicas y/o en peligro de extinción.
Mediante el desarrollo de los muestreos efectuados sobre la comunidad forestal, el primero fue para determinar la diversidad de especies dentro del área del proyecto y su entorno, y el segundo, para determinar parámetros ecológicos, utilizando la línea de Canfield; no se detectaron especies de relevancia ecológica y/o contempladas en la NOM-059-SEMARNAT-2001.
No obstante, de considerarse necesario, se aplicará el siguiente Programa de Rescate y reubicación de especies, como una medida de mitigación en caso de que llegase a identificarse alguna especie con dichas características.
Programa De Rescate:
OBJETIVO
Realizar el rescate de ejemplares que estén protegidos por la normatividad correspondiente y de aquellos que presenten las mejores condiciones para su reubicación y uso en las áreas verdes del proyecto. Dándole prioridad a aquellas especies con características excepcionales entre ellas las cactáceas y las que se encuentran clasificadas dentro de la NOM-059-SEMARNAT-2001.
Este programa incluye las técnicas especificas que serán usadas para el retiro de la flora silvestre que en un determinado momento se identifiquen en los frentes de trabajo del proyecto, incluyendo aquellos que se encuentren en status de protección por la norma NOM-059-SEMARNAT-2001, así como las medidas necesarias para el manejo de los ejemplares
METODOLOGÍA.
En primera instancia antes del inicio del despalme, se realizará un recorrido para ubicar las especies a ser rescatadas, a estas se les colocará una marca con cinta para su identificación y rápida localización, posteriormente se retirarán del lugar y se trasladarán a un sitio de acopio previamente designado que funcionaría como vivero.
A.- Extracción con cepellón (la tierra adherida a las raíces de la planta) y reubicación
inmediata: Consiste en extraer las plantas con la mayor cantidad posible de suelo adherido a su sistema radical o de raíces, lo que puede realizarse manualmente o con la ayuda de herramientas.
Una vez extraídas son transportadas de inmediato a sitios cercanos, en las áreas verdes propuestas o en terrenos que no serán afectadas por la construcción del proyecto, donde serán plantadas nuevamente. Este método se utilizará previo al inicio de las labores constructivas del proyecto.
B.- Extracción con cepellón, mantenimiento en vivero y replantación: Se procede de
manera similar al método anterior, con la diferencia de que las plantas son mantenidas en vivero durante el tiempo que dura la construcción de la obra, para ser reubicadas posteriormente; esto puede realizarse dentro del área de derecho de vía de la línea de transmisión.
C.- Extracción sin cepellón, cicatrización y replantación: Las plantas son extraídas sin
suelo, perdiendo en el proceso una parte significativa de su sistema radical. Posteriormente, los ejemplares son expuestos a la acción deshidratante del sol y el aire, lo que favorece la cicatrización y dificulta el desarrollo de microorganismos que pudieran causar la pudrición de la planta. Una vez cicatrizados, los ejemplares son ubicados de nuevo en su medio natural, en donde regeneran su sistema radical. La forma de trabajar descrita es muy económica; pero somete a las plantas a altos niveles de estrés, lo que mengua sus posibilidades de supervivencia. Esta metodología es útil en obras pequeñas, de corta duración y con gran densidad de especies no catalogadas dentro de la NOM-059- SEMARNAT-2001.
Rescate de cactáceas:
Extracción: Se realizará la extracción de la planta, conservando la mayor cantidad
posible de suelo adherido a su sistema radical con lo que se evitará lesionarlas, además de que se mantienen los hongos y las bacterias benéficas que contribuyen a la fertilidad del nuevo suelo.
Se deberá de colocar una marca de pintura en la parte de la planta que apunta al sur, a fin de conocer la orientación original de la planta. Esto es muy importante ya que, por su posición, los diferentes lados de las plantas se exponen de manera distinta a los rayos del sol; si esta posición se mantiene, se puede exhibir al sol directo sitios que estaban acostumbrados a recibir poca luz, lo que puede llegar a causar quemaduras solares e incluso la muerte de la planta ya sea directamente o como consecuencia de infecciones, por ataques de hongos o bacterias en las zonas quemadas.
Reubicación: Las plantas extraídas se reubican inmediatamente a no más de 1000
metros del sitio de extracción, bajo condiciones similares a las del lugar en que habitaba. Manteniendo la orientación original de la cactácea, con base en la espina marcada, a fin de evitar quemaduras solares que puedan menguar su capacidad de supervivencia. Una vez plantada, se deberá compactar bien el suelo alrededor de la misma y colocar una o varias piedras, a fin de evitar que sea dañada por roedores, los que aprovechan lo blando del suelo para desenterrar las plantas, voltearlas y comerlas desde la base, burlando así la protección que, de manera natural, les proporcionan las espinas.
Estas acciones irán complementadas con la fijación del sitio de recolección así como de donde se reubiquen.
• Para el trasplante de estas especies se deberá presentar las técnicas a emplear para
su reubicación y seguimiento e indicar los sitios específicos para su reubicación y que se considerarán como vegetación permanente y las superficies de los, mismos.
Reubicación: Las plantas rescatadas se reubicarán inmediatamente a no más de
1,000.00 m del sitio de extracción, bajo condiciones similares a las del lugar en que habitaba. Es muy importante mantener la orientación original de la cactácea, con base en la espina marcada, a fin de evitar quemaduras solares que puedan menguar su capacidad de supervivencia. Una vez plantada, es conveniente compactar bien el suelo alrededor de la misma y colocar una o varias piedras, a fin de evitar que sea dañada por roedores, los que aprovechan lo blando del suelo para desenterrar las plantas,
voltearlas y comerlas desde la base, burlando así la protección que, de manera natural, les proporcionan las espinas.
Estas acciones irán complementadas con la fijación del sitio de recolección así como de donde se transplanten, procurando reubicarlas en sitios que se considerarán como vegetación permanente y las superficies de los mismos.
Programa de rescate y reubicación de especies de vida silvestre en status de protección de acuerdo a la NOM-O59-SEMARNAT-2001.
Este programa esta dirigido específicamente al manejo de reptiles que aunque no se confirma su existencia en el predio del proyecto no se descarta la posibilidad de encontrarlas como parte de la fauna que pudiera en determinado momento presentarse:
Las personas designadas para realizar el rescate, por la mañana y por la tarde, recorrerán las áreas abiertas, en caso de encontrar ejemplares deberán de ahuyentarlos verificando que abandonen el área; en caso de contrario contará con el equipo adecuado para realizar la extracción de los ejemplares:
• Guantes de carnaza.
• Escudo protector de plástico. • Sujetador de lazo y/o
• Red con aro,
• Bolsa o sacos de tela con cierre tipo ahorcador.
Reptiles
Manejo.- La distribución de estos reptiles en el predio es incierta debido a que la bibliografía las reporta asociadas al tipo de vegetación presente; aclarando que no sabemos el tamaño de las poblaciones existentes en el área del proyecto.
Debido a que se eliminará la vegetación con buldózer y trascabo, es muy probable que la fauna sea ahuyentada por el ruido y las vibraciones de la maquinaria y los camiones de volteo, por lo que la técnica que a continuación se describe sólo se aplicará en caso de que alguna se encuentre atrapada, debido a la creación de barreras por el suelo y/o vegetación.
Previo al retiro de la vegetación de acuerdo al tramo que se desmontará, se hará un recorrido a pie para verificar la existencia de ejemplares.
Si se llegase a encontrar especimenes juveniles, en primera instancia y utilizando un gancho de manejo, se tratará de guiarlas fuera de la zona de desmonte, dado el caso que la zona a la que se dirigiera la pusiese en riesgo (por estar dentro de una zona que en determinado momento la acorralará sin posibilidad de huir), se procederá a colectarla con el gancho poniéndola en un saco o en un bote de plástico de 20 litros.
En el caso de encontrar ejemplares, adultos, se hará el mismo procedimiento de guiarlos fuera de la zona o en su caso hasta el bote de plástico para su captura; el manejo de las víboras con lleva el riesgo de ser mordido y que inyecte su veneno al rescatista, poniendo en riesgo la vida del mismo, por lo que le manejo deberá de ser con sumo cuidado para reducir este riesgo a la vez que no sea lastimado el ejemplar.
Mamíferos.
En el caso de mamíferos, si no se puede ahuyentar mediante el ruido, se verificará la causa que lo mantiene en el sitio, si esta herido o atrapado se buscará la forma de retirarlo y liberarlo, esto dependerá de las condiciones topográficas del sitio y de la densidad de la vegetación.
Se buscará la manera de acercarse al ejemplar preferentemente de lado, haciendo el menor ruido posible, en primera instancia se tratará que abandone el área por sus propios medios dirigiéndolo con el escudo hacía la salida más cercana, en caso de no poder hacer lo anterior se usará el sujetador de lazo para tomarlo del cuello y colocarlo en jaula o si el tamaño lo permite en un saco, resulta importante cubrirle los ojos para disminuir el campo visual, esto se hará con una manta o con el mismo saco, en casos excepcionales encontraremos mamíferos de tamaño considerable en lo que será necesario el uso de jaulas. Las técnicas y el tipo de equipo varían dependiendo del tamaño y tipo de ejemplar.
Se avisará a la Autoridad competente (vida silvestre) para su apoyo y conocimiento.
Aves.
En el caso de aves, se utilizarán sacos de manta, sabanas o lonas dependiendo del tamaño del ejemplar, el procedimiento se hará arrojando la sábana sobre el ejemplar haciendo ligera presión con la mano contra el ejemplar para inmovilizarlo, se descubre lentamente la parte cercana a la cabeza sujetando esta de manera firme por detrás, bloqueando las alas con la otra mano, en el caso de los psitácidos (loros, cotorros, etc.), se mantendrán cubiertos hasta que sean depositados en jaula, aunque en este caso se mantendrían en cajas de cartón cerradas.
Transporte
Una vez capturado el o los ejemplares, se procederá a subirlos a la camioneta para su traslado fuera de la zona a no más de 1,000.00 m del lugar donde se encontró para evitar que quede fuera de la zona de hábitat que le corresponde. La jaula o el saco deberán de asentarse arriba de la camioneta en cobertores, cobijas o colchonetas para evitar que con los movimientos bruscos del vehículo producto de las condiciones del camino dañen el o los ejemplares, además de realizar el manejo suave a velocidad moderada. Una vez encontrado el sitio de liberación, se baja del vehículo y se procede a liberar. Durante el transporte no se deben de mezclar ejemplares independientemente si son del mismo grupo.
Los resultados de los rescates se registrarán en una bitácora de elaboración diaria, la cual tendrá la siguiente información:
FECHA:
TURNO MATUTINO VESPERTINO
NOMBRE DEL
ENCARGADO DE TURNO HORA:________
ESPECIE DETECTADA NOMBRE REPTIL MAMIFERO OTRO: KM. ACTIVIDAD REALIZADA AHUYENTAMIENTO RESCATE INSTRUMENTAL USADO GANCHO COSTAL
LUGAR DE DEPOSITO NOMBRE DE LA
PERSONA QUE DETECTÓ
OBSERVACIONES:
• Presentar un Programa de Conservación de Suelos para aquellas áreas en las que
pueda presentarse problemas de erosión en donde se llevarán a cabo acciones de conservación se ha requerido realizar estudios técnicos, como son: hidrológico, topográfico, estudios técnicos y de ingeniería, financiero preliminares.
La superficie total que se propone para desarrollar el proyecto urbanístico es de 0.745 ha, en donde cabe aclarar que no se llevarán a cabo acciones de conservación de suelos, ya que los trabajos de ingeniería para la realización del proyecto cuentan con los datos técnicos mediante los cuales se evitarán problemas en el terreno.
Se elaboraron estudios técnicos suelos, levantamientos topográficos y de diseño para la construcción del tanque, instalación de equipo de bombeo de agua y tramo de camino de acceso.
El pronóstico de la pérdida de suelo al remover la cubierta vegetal por el proyecto, sin medidas de mitigación, estaría en un rango de moderado a bajo, puesto que se estaría removiendo para la definición de rasantes y nivelación, sin necesidad de cortes significativos.
II.2.2 Preparación del sitio
Las actividades a realizar correspondientes a la preparación del sitio, se proponen que sean llevadas a cabo en un plazo de tres meses y comprende el establecimiento de la brecha que dará acceso al tanque así como el desmonte y despalme del sitio donde se ubicará.
El resto del proyecto constructivo tendrá una duración de 9 meses todo esto a partir de la aprobación del cambio de uso de suelo del ETJ y de la MIA-P así como la autorización del proyecto constructivo y la obtención de los permisos correspondientes por la autoridad municipal y estatal.
El desarrollo del proyecto tiene como acciones de preparación del sitio las ya existentes de los proyectos aprobados por las autoridades competentes, como son: caseta de vigilancia, oficina provisional, y las demás instalaciones y servicios como tramos de caminos en proceso constructivos, etc. que serán aprovechadas durante el desarrollo del proyecto que se presenta, por lo cual no se requerirá de otras instalaciones.
II.2.3 Descripción de obras y actividades provisionales del proyecto
No se requerirán obras provisionales ya que el proyecto formará parte de la urbanización del proyecto “Cluster 6 Valle Poniente” y las instalaciones del grupo de trabajo (oficina, bodega de materiales, etc.) continuarán siendo compartidas. El personal, así como el encargado de la obra civil, se desplazarán al área de trabajo en el sistema de transporte público colectivo, o en vehículos particulares. En el sitio se instalarán letrinas en los frentes de trabajo para el uso de los trabajadores.
II.2.4 Etapa de construcción
Se realizarán las acciones del programa de trabajo que son: Excavaciones
Plantilla, Acostillado y Relleno de Tuberia Acarreos Tuberias y Válvulas Concretos Albañileria Acero de Refuerzo Varios Piezas Especiales Instalación de Bombas Instalaciones Eléctricas Líneas de Conducción
Se realizarán acciones de limpieza y acarreos. Esta es la acción con la que se finaliza el desarrollo, en la que se recolectan todos los residuos o excedentes de la obra.
II.2.5 Etapa de operación y mantenimiento.
Al término del proyecto las instalaciones serán entregadas a la empresa Servicios de Agua y Drenaje de Monterrey quien será la responsable de la operación y mantenimiento de las instalaciones.
Con la misma orientación de los rubros anteriores, se recomienda describir los programas de operación y mantenimiento de las instalaciones, en los que se detalle lo siguiente: Descripción general del tipo de servicios que se brindarán en las instalaciones.
El servicio que se brindará es la dotación de agua potable a los fraccionamientos dentro de la zona identificada como Valle Poniente red subterránea.
a) Descripción general del tipo de servicios que se brinden en las instalaciones.
Se trata de un tanque y su red de distribución las que operará conectadas a la red maestra que se distribuye sobre la Av. Alfonso Reyes de donde se bombeará para que de ahí se distribuya a la zona habitacional por gravedad, llegando el insumo del vital líquido a las viviendas de los asentamientos correspondientes localizado en la parte baja. Las acciones de operación y mantenimiento serán llevados a cabo por la empresa operadora del Estado de Nuevo León, es decir Servicios de Agua y Drenaje de Monterrey, a la que se le entrega la obra después de construida para su operación y mantenimiento.
b) Tecnologías que se utilizarán, en especial, las que tengan relación directa con la emisión y control de residuos líquidos, sólidos o gaseosos.
No aplica.
c) Tipo de reparaciones a sistemas, equipos, etc.
Las acciones de mantenimiento a sistemas y equipos serán realizado por la empresas operadoras Servicios de Agua y Drenaje de Monterrey, I.P.D.
d) Especificar si se pretende llevar a cabo control de malezas o fauna nociva, describiendo los métodos de control.
En esta etapa de operación, al entregarse a Agua y Drenaje de Monterrey, ésta será la responsable de realizar las acciones de limpieza, se requerirá de mano de obra para esa actividad, así como se generarán residuos en muy poca escala.
II.2.6 Descripción de obras asociadas al proyecto
Esta obra en sí es asociada al proyecto Cluster 6 con la cual se da el abasto de agua potable al asentamiento humano que se establezca.
II.2.7 Etapa de abandono del sitio
No habrá un programa de restitución del área en cuestión, sin embargo en caso de ocurrir determinadas condiciones desde el punto de vista socioeconómico que provoquen abandonar el sitio, se implementarán acciones para realizar la restitución del área a su estado natural, como son:
Proteger el acceso al predio;
Contratar personal de seguridad o vigilancia en el sitio;
Llevar a cabo acciones de limpieza de elementos que alteren el crecimiento natural de vegetación, en caso de que existan;
Eliminar residuos que contaminen el ambiente, derivados de la obra; Resguardar con cerca el polígono de la obra.
Estas y otras acciones similares en apoyo a sostener el área en condiciones adecuadas a su entorno.
II.2.8 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera
Estas acciones se llevarán a cabo para cada una de las fases en las que se divide el presente proyecto.
Etapa de preparación del Sitio y Construcción.
Residuos de tipo doméstico.- La fuente generadora serán los trabajadores. Básicamente los residuos consistirán en: papel, cartón, plástico, restos de alimento, etc. se darán de forma temporal, durante el periodo de ejecución de la obra.
Los residuos, serán depositados en contenedores, los cuales serían ubicados dentro de los frentes de trabajo. Estos residuos se recolectarán, para ser trasladados y depositados para su disposición final en el relleno sanitario (SIMEPRODESO) que se localiza en el Municipio de Salinas Victoria, N. L.
Las medidas a tomar serán depositarlos y embolsarlos para su disposición final en sitios autorizados.
Desechos orgánicos.- Así mismo, la fuente de generación será por el desmonte, parte de estos serán confinados en áreas dentro del sitio para reutilizarlos en los suelos de las áreas verdes de los desarrollos urbanísticos en construcción para mejorarlos; otra proporción, serán dispuestos en los sitios autorizados en el municipio.
Aguas residuales domésticas.- serán las derivadas de las necesidades fisiológicas de los trabajadores. Se contratará el servicio de letrinas, colocándose en varios rumbos del predio. Se dará mantenimiento a estas y serán recolectados los residuos por la empresa contratada para tal fin.
Residuos de materiales de la construcción.- Estos serán generados por el desarrollo de la obra civil y consistirán en arcillas, cemento, arena, alambrón, etc. Serán recolectados y dispuestos en la escombrera autorizada en el municipio.
Emisiones a la atmósfera.- Las fuentes generadoras de gases será el emitido por la maquinaria que será utilizada en la obra.
Habría dispersión de polvos, por el movimiento de la tierra en la obra y por el movimiento vehicular en los tramos con terracería, así como por el transporte que suministre los materiales requeridos para la obra y los que acarreen residuos fuera del sitio.
Los polvos serán controlados al humedecer el área de trabajo, así como al cubrir con lonas completas y humedecer los materiales en los vehículos que suministren o acarreen los residuos durante el transporte.
Generación de ruido.- El ruido generado durante la preparación del sitio y la construcción provendrá de la maquinaria y equipo pesado que se utilice, así como por el transporte que interviene para la realización de la obra, pero éstos serán de carácter temporal y puntual.
Métodos de control.- En cuanto a las medidas de control de emisiones, estarán en función de la correcta operación mecánica de los equipos y de la maquinaria.
Etapa de Operación y Mantenimiento
En esta etapa en la cual se ponen en operación las instalaciones del Tanque para el Almacenamiento de agua potable que será operado por la empresa Servicios de Agua y Drenaje de Monterrey.
Serán pocos los residuos sólidos domésticos que se generen serán recolectados y trasladados por el personal de la empresa operadora para que sean recolectados el servicio público municipal y trasladados a los sitios de transferencia para su disposición final al área de SIMEPRODESO en Salinas Victoria.
Emisiones a la Atmósfera.- Las emisiones a la atmósfera, serán únicamente las generadas por los vehículos automotores del personal de servicio y supervisión de las instalaciones, y serán mínimas considerando que será esporádicamente.
No se generarán otro tipo de residuos en el sitio en esta etapa.
II.2.9 Infraestructura para el manejo y la disposición adecuada de los residuos
Por tratarse de una infraestructura (tanque) sus instalaciones y el camino de acceso, no se considera infraestructura para el manejo y generación de residuos.
III.
VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES
EN MATERIA AMBIENTAL Y EN SU CASO, CON LA REGULACIÓN DEL
USO DEL SUELO
Se analizaron las leyes, reglamentos, normas, lineamientos, y demás que se vinculan o tratan directamente el uso del suelo propuesto en sus diferentes etapas de desarrollo, con el fin de dar respuesta a este capítulo.
Los documentos estudiados son:
1.- Planes de Ordenamiento Ecológico del Territorio
Sobre este Plan se obtuvo que se encuentra elaborado a nivel estatal, pero requiere actualizarse y llevar a cabo su proceso de aprobación, es decir no tiene aplicación legal.
2.- Planes y Programas de Desarrollo Urbano Estatales, Municipales o en su Caso del Centro de Población
Plan Metropolitano de D. U. de la Zona Conurbada de Monterrey 2021
Se decretó el 4 de agosto de 2003. Éste Plan Metropolitano abarca a la zona conurbada conformada por los territorios municipales de: Apodaca, San Nicolás de los Garza, Gral. Escobedo, García, Santa Catarina, San Pedro Garza García, Monterrey, Guadalupe y Juárez, N. L.
Santa Catarina, donde se localiza el sitio propuesto es un Municipio localizado dentro de los límites que este Plan señala como límite de expansión del área urbana con posibilidades de crecimiento hacia la zona poniente y suroeste
En este Plan se dictan los lineamientos mediante los cuales el Gobierno del Estado y los nueve municipios de la zona metropolitana estarán trabajando coordinadamente para lograr un desarrollo armónico del área conurbada.
Señala que cuando se afectan a dos o más municipios sigue siendo una competencia superior a la del municipio y aquí en este plan se establece una serie de lineamientos, temas, compromisos o metas que tienen que ver precisamente con ese aspecto de integridad de la zona metropolitana.
Se destacan los lineamientos para dar congruencia a todo el aspecto urbano, ambiental, pluvial, energético y servicios de la ciudad.
Cada municipio, según la Ley en materia de desarrollo urbano, tiene las facultades propias de decisiones en su propio territorio, pero aquellas situaciones de infraestructura, obras medioambientales, avenidas, ríos, arroyos, trenes, transportes, medio ambiente, contaminación, etcétera, que tienen que ver con dos o más municipios este es el documento que hace valer estos acuerdos consolidados entre los nueve municipios y coordinados por esta Secretaría de Desarrollo Regional y Urbano. (hoy Agencia de Planeación y Desarrollo Urbano).
El Plan define dos vertientes de crecimiento: Por expansión y por densificación. El sitio se localiza en la zona definida con la vertiente de densificación, que implica la ocupación de los predios urbanizados o no urbanizados que no tienen algún uso urbano y que se encuentran al interior de la mancha urbana actual, solamente se están ocupando los lotes que no tienen uso y que se encuentran ya con área urbana limítrofe.
El contenido en el que se trata lo relativo a la aportación ecológica de la llamada zona de conurbación de Monterrey, y que se deriva del resultado del Plan de Ordenamiento Ecológico Territorial 2000, (el que no se encuentra decretado), en donde se determinaron cuarenta Unidades Ambientales (UA).
En el Plano 1 de este plan delimita las UA, y el sitio propuesto se ubica en el No. 132 Metrópoli Poniente de Santa Catarina, que en resumen se define lo siguiente para esa unidad ambiental:
Atributo Problema Origen Repercusión
Agua Cauces secos Sequía Degradación
Suelo Erosión Actividad urbana Degradación Vegetación Desmonte Actividad urbana Erosión
En el punto Imagen Objetivo del Plan, se identifican cinco objetivos generales que dan la pauta a la formulación de las estrategias, programas y proyectos sectoriales y que son:
– Elevar la calidad de vida de la población.
– Consolidar la inserción de la zona conurbada de Monterrey en el Sistema Mundial de Ciudades y en los mercados globales.
– Consolidar el área urbana actual evitando que continúe el proceso de conurbación. – Asegurar un desarrollo urbano con orden en las zonas de expansión.
– Sentar las bases de una sociedad más justa y participativa con alto sentido de cohesión social.
– En el punto de Ecología y Medio ambiente, se describen los objetivos siguientes: – Protección del medio ambiente y de los recursos naturales
– Fomento a una producción limpia y sustentable
– Lograr el decreto de la redelimitación del Parque Natural Cumbres de Monterrey (en proceso) para continuar con el diseño de su Programa de Manejo al igual que de otras áreas naturales a proteger.
– Contribuir desde la gestión de los recursos naturales a mejorar la calidad de vida de la población y superar la pobreza.
En lo que respecta a la Vialidad desglosa los Programas de la Zona de Conurbación en tres subprogramas: Proyectos estratégicos; Proyectos prioritarios y Proyectos para consolidar la vialidad primaria (de la zona conurbada).
En el Plano 43 “Estructura Urbana 2021, compila la información de varios de los planos que forman este Plan y reitera lo señalado en el cuadro de áreas propuestas para el crecimiento, en donde cabe destacar que el área propuesta para el desarrollo del proyecto, se ubica en un área considerada como baldío interno, en el que se proponen varias usos (Comercio, servicio, equipamiento y habitacional plurifamiliar) y diferentes densidades como son: 2 Viv./ ha; 45 Viv /ha y 120 Viv / ha.
Ver en anexos Plano 1 “Unidades Ambientales, Cuadro 4, y Plano 43 de “Estructura urbana 2000-2020”, en donde se indica la ubicación del área del proyecto que se presenta.
Plan de D. U. del Centro de Población de Santa Catarina, N. L., 2000-2020
Publicado el 28 de agosto del 2000 en el Periódico Oficial No. 103. Entró en vigor el 18 de septiembre del 2000.
Este plan señala que la zona donde se ubica el predio es parte de la estructura urbana propuesta con la H 2/50 el cual tiene un uso Habitacional Unifamiliar Densidad Media (densidades en equivalencias (*) tipo D hasta 30 viv/ha).
* Con la Ley Estatal de ordenamiento territorial de los asentamientos urbanos y desarrollo urbano.
Con esto se indica que es un uso propuesto (2) es condicionado sujeto a normas especiales o adicionales. (2 que no signifique riesgo para la población vecina, que se integre a la imagen urbana mimetizando su instalación al carácter del entorno inmediato, que no se ubique en áreas de riesgo geológico, hidráulico etc.)
. Se anexa la matriz de compatibilidad de uso y la sección del Plano de la Zonificación, en donde se ubica el sitio.
El plan destaca con importancia las Normas Complementarias por Vialidad – Corredores Urbanos, pero no resulta del todo aplicable a lo que representa el proyecto.
En cuanto a la temática en lo relativo a la Imagen urbana señala lo siguiente: La estrategia de Imagen Urbana tiene como objetivos:
– Configurar un paisaje urbano agradable, original, legible y de buena calidad que armonice la imagen de las zonas principales.
– Brindar a la zona mejores cualidades físicas y de legibilidad mediante la aplicación de criterios de diseño urbano.
– Integrar visualmente las zonas mediante sendas que le den continuidad y estructuración a las mismas.
A partir de los cuales se plantean las siguientes acciones preliminares: – Mejoramiento de imagen urbana sobre las principales vialidades.
– Edificación de la Puerta de Entrada al Municipio sobre Bulevar Díaz Ordaz en la Fama.
Las propuestas de uso y aprovechamiento de los suelos delineados para los predios del área de aplicación del presente Plan Centro de Población busca garantizar una utilización adecuada para cada sitio, en función de las características propias y los objetivos generales de este instrumento de planeación.
Debe entenderse que la aplicación de los lineamientos de imagen urbana es complementaria a lo indicado por el uso de suelo y actividades recomendables a nivel de predio.
Conviene mencionar que la zona presentará en mediano y largo plazo, continuas transformaciones en su organización espacial por la instalación de nuevas empresas, creación de nuevas zonas habitacionales y dotación de servicios, los cuales deben evitar romper la armonía del entorno urbano y sobretodo constituir elementos agresivos al paisaje.
De esta manera se ha planteado una serie de lineamientos en materia de imagen urbana que sirvan como punto de partida para la futura organización espacial.
Se han tomado estos aspectos para la localización del proyecto en el sitio propuesto, al igual que los aspectos normativos señalados.
3.- Programas de recuperación y restablecimiento de las zonas de restauración ecológica.
No se cuenta con programas de recuperación y restablecimiento de las zonas de restauración ecológica aplicables en este Municipio.
4.- Normas oficiales mexicanas.
El proyecto se desarrollará en estrecha concordancia con la siguiente Norma Oficial Mexicana:
NORMAS PARA PROTECCIÓN DE LOS RECURSOS NATURALES. NORMA DESCRIPCIÓN APLICACIÓN
NOM-059-SEMARNAT-2001
Protección ambiental a especies nativas de México de flora y fauna silvestres, categorías de riesgo y especificaciones para su inclusión, exclusión o cambio lista de especies en riesgo
Se aplicarán las medidas correspondientes para las especies de riesgo de flora y fauna silvestres que se llegaran a encontrar en el sitio del proyecto, incluyendo especies no listadas, nidos y madrigueras á
5.- Decretos y Programas de manejo de Áreas Naturales Protegidas.
Decreto por el que se declara Área Natural protegida, en el carácter de Parque Nacional, la región conocida con el nombre de “Cumbres de Monterrey”, ubicada en los municipios de Allende, García, Montemorelos, Monterrey, Rayones, Santa Catarina, Santiago y San Pedro Garza García, Estado de Nuevo León, con una superficie de 177,395-95-45.98 ha., publicado en el Diario Oficial de la Federación el día 17 de noviembre de 2000.
Cabe señalar que el predio del que se desprende el sitio propuesto para el desarrollo urbanístico, una porción se encuentra dentro de los límites del ANP, pero el área propuesta para el desarrollo urbanístico se encuentra a 305.25 m medidos en forma perpendicular del vértice más cercano al limite de esta ANP.
Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en Materia de Áreas Naturales Protegidas.
Se publicó el Noviembre 22 del 2000, entrando en vigor al día siguiente de su publicación.
Del Objeto del Reglamento:
Artículo 1o.- El presente ordenamiento es de observancia general en todo el territorio
nacional y en las zonas donde la Nación ejerce su soberanía y jurisdicción, y tiene por objeto reglamentar la Ley General del Equilibrio Ecológico y la Protección al Ambiente, en lo relativo al establecimiento, administración y manejo de las áreas naturales protegidas de competencia de la Federación.
Artículo 2o.- La aplicación de este Reglamento corresponde al Ejecutivo Federal, por
conducto de la Secretaría de Medio Ambiente, Recursos Naturales y Pesca, sin perjuicio de las atribuciones de otras dependencias del Ejecutivo Federal, de los Estados, del Distrito Federal y de los Municipios, de conformidad con las disposiciones legales aplicables en el ámbito de su respectiva jurisdicción.
6.- Bandos y reglamentos municipales.
El municipio de Santa Catarina cuenta con algunos lineamientos de orden a ese nivel, del cual uno de ellos es el mencionado Plan del C. de Población, del que se señaló en el punto 2 de este Capítulo. Otro de los lineamientos es el siguiente del que se destacan algunos aspectos que señala:
Reglamento el Equilibrio Ecológico y la
Protección Ambiental del Municipio de Santa Catarina, N. L.
Entró en vigor el 31 de Mayo de 2001.
Señala en el TITULO PRIMERO CAPITULO I DISPOSICIONES GENERALES lo siguiente:
ARTICULO 1. Las disposiciones contenidas en el presente reglamento son del orden público e interés social y serán de observancia general en el Municipio de Santa Catarina, N. L. Tiene por objeto facilitar la implementación de la Política Ambiental Municipal, mediante los instrumentos que procuren la protección, conservación y restauración del equilibrio ecológico, así como la prevención y control de los procesos del deterioro ambiental.
CAPÍTULO III: IMPACTO AMBIENTAL
ARTÍCULO 15.- La dirección de Ecología Municipal, tiene la facultad de solicitar a quien corresponda, la manifestación del impacto ambiental, mismo que se acompañará en su caso, de un estudio de riesgo de la obra de las actividades previstas o de las modificaciones que vayan a efectuarse cuando se trate de obras existentes.
ARTÍCULO 16.- La Dirección de Ecología del Municipio evaluará la manifestación del impacto ambiental y dictará la resolución, en la cual podrá: Otorgar la autorización para
