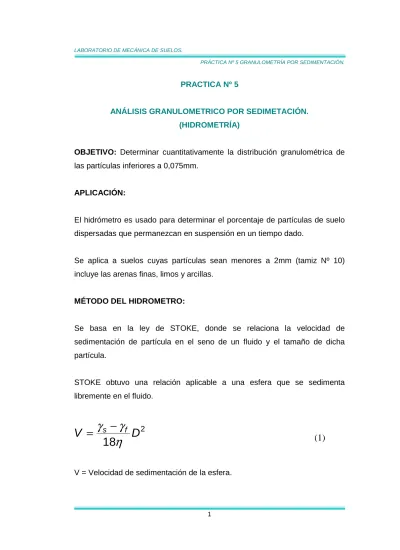

PRACTICA Nº 5 Análisis Granulométrico por Sedimentación

PRACTICA Nº 5

ANÁLISIS GRANULOMETRICO POR SEDIMETACIÓN. (HIDROMETRÍA)

OBJETIVO: Determinar cuantitativamente la distribución granulométrica de

las partículas inferiores a 0,075mm.

APLICACIÓN:

El hidrómetro es usado para determinar el porcentaje de partículas de suelo dispersadas que permanezcan en suspensión en un tiempo dado.

Se aplica a suelos cuyas partículas sean menores a 2mm (tamiz Nº 10) incluye las arenas finas, limos y arcillas.

MÉTODO DEL HIDROMETRO:

Se basa en la ley de STOKE, donde se relaciona la velocidad de sedimentación de partícula en el seno de un fluido y el tamaño de dicha partícula.

STOKE obtuvo una relación aplicable a una esfera que se sedimenta libremente en el fluido.

2

18

D

V

η

γ

γ

−

=

V = Velocidad de sedimentación de la esfera.

γs = Peso específico de la esfera.

γf = Peso específico del fluido. (agua) η= Viscosidad del fluido.

D = Diámetro de la esfera.

De (1) se obtiene:

w s

V

D

γ

γ

−

η

=

18

Donde:

t

L

V

=

L= Profundidad de inmersión efectiva del hidrómetro (cm). t= tiempo transcurrido en minutos.

Además, como

γ

=

Gs

γ

(

)

t

L

Gs

D

w

γ

η

1

18

−

=

Donde:

La viscosidad del fluido (η), que es dependiente de la temperatura del ensayo, tiene unidades de (dinas.s)/ cm2_{, (1 (dinas.s)/cm}2 _{equivale a 1/980}

(g.s)/cm2_{= 1poise)} γ

w (g/cm3), L (cm), t (min). Por lo tanto, se quiere expresar el

diámetro de la partícula (D) en mm:

(2)

(

)

(

)

(

)

(min).(

60

)

)

(

/

1

980

)

/

.

(

18

10

t

cm

L

cm

g

Gs

cm

s

g

mm

D

γ

η

−

=

(

)

t

L

Gs

mm

D

γ

η

1

980

30

)

(

−

=

D = máximo diámetro de grano en milímetros.

η = coeficiente de viscosidad (en este caso es agua) se expresa es poises (g.s/cm2_{), y el coeficiente de viscosidad a 20 ºC es igual a 0,01002 poises.}

L = distancia en cm,

t = Tiempo en minutos, período de sedimentación. Gs = Peso específico del sólido.

γw = peso unitario del agua (es aproximadamente 1g/cm3 para el agua)

(min)

)

(

)

(

t

cm

L

K

mm

D

=

K = coeficiente que es función de Peso especifico relativo de los sólidos (Gs) y de la viscosidad del fluido (η). K presenta tabulados los datos en la tabla 1.

(4)

PRUEBA DEL HIDRÓMETRO EN EL LABORATORIO:

Se utiliza para partículas pasantes por el tamiz con abertura de 2mm (Nº 10) incluye arenas medias y finas, limos y arcillas, pero la mayoría de veces se utiliza para determinar el porcentaje de los finos (limos y arcillas).

Materiales: Hidrómetro tipo 152H, 50gr de suelo seco, cilindro de

sedimentación (457 mm de altura y 63,5 mm de diámetro, volumen de 1000ml), agente dispersor (se utiliza el hexametafosfato de sodio).

Los hidrómetros son calibrados para suelos con peso específico relativo Gs de 2,65; para suelos con otro peso específico del sólido es necesario hacer correcciones.

El ensayo consiste en colocar 50gr de suelo fino y seco dentro de un cilindro de sedimentación, para ello se coloca el suelo con agua destilada en una batidora se le agrega el hexametafosfato de sodio (6,6gr) para evitar la floculación, se coloca en el cilindro de sedimentación y el volumen de la suspensión del suelo dispersado se lleva hasta 1000ml añadiendo agua destilada.

densidad del sólido en la vecindad de su bulbo a una profundidad L. La densidad de sólidos es una función de la cantidad de partículas de suelos presente por volumen unitario de suspensión en esa profundidad. En un tiempo t, las partículas de suelo en suspensión a una profundidad L tendrán un diámetro menor que D, calculado según la ecuación (5). Las partículas más grandes se habrán asentado más allá de la zona de medición. Los hidrómetros son calibrados para dar la cantidad de suelo, en gramos, aún en suspensión.

Definición de L en la prueba del hidrómetro.

L es la profundidad medida desde la superficie del agua hasta el centro de gravedad del bulbo del hidrómetro donde se mide la densidad de suspensión, y se calcula por medio de la expresión:













−

+

=

A

V

L

L

L

2

1

Donde:

L = profundidad efectiva del hidrómetro en centímetros.

L1 = distancia medida a lo largo del vástago del hidrómetro desde el tope del

VB = volumen del bulbo del hidrómetro en centímetros cúbicos.

A = área de la sección transversal del cilindro de sedimentación, en centímetros cuadrados.

Para el hidrómetro 152H: L2 =14,0 cm

VB = 67,0 cm3

A = 27,8 cm2

L1 = 10,5 cm para la lectura de Rm =0,0 g/l.

L1 = 2,3 cm para la lectura de Rm =50,0 g/l.

Rm = Lectura del hidrómetro corregida por menisco. Rm= R’H+cm R’H = Lectura del hidrómetro real.

Los valores tabulados al aplicar dicha fórmula están expuestos en la tabla 2.

menisco

L

L2

L1

Posteriormente, se calcula el porcentaje (%) del suelo en suspensión (%más fino) en el instante t (tiempo) por la siguiente expresión para el hidrómetro 152H:

100

1

%

=

⋅

⋅

W

a

RHC

WD

WD1 = Porcentaje del suelo en suspensión.

RHC = Lectura de hidrómetro corregida por defloculante y temperatura. a = constante que depende de la densidad de la suspensión, es función de Gs y se calcula con la expresión, tabla 3:

)

1

(

65

,

2

65

,

1

−

=

Gs

Gs

a

Se calcula el porcentaje pasante (% que pasa):

100

1

%

%

%

Que

pasa

=

Pasante

T

⋅

WD

El porcentaje de limos y arcillas se calcula por las expresiones:

(

)

N

Pasante

T

Pasante

Limo

%

%

%

=

−

(

)

Pasante

Arcillas

%

CORRECCIONES DEL HIDRÓMETRO:

1. Corrección por menisco (Cm): Se coloca el hidrómetro en el cilindro

graduado lleno de agua destilada hasta la marca de 1000ml, y obsérvese la diferencia de nivel entre la superficie del agua y el tope del menisco.

La corrección por menisco es de aproximadamente 1 unidad.

2. Corrección por defloculante (Cd): Los suelos finos en suspensión

forman flóculos (grumos), por adhesión entre partículas, el agente dispersante tiende a neutralizar la suspensión evitando la floculación. El agente dispersante a usar es el hexametafosfato de sodio (NaPO3).

Menisco

1 unidad 0

Se determina preparando una solución de 1000ml en el cilindro graduado con la cantidad de agente dispersante a ser usada, luego se inserta el hidrómetro y se observa la lectura.

3. Corrección por temperatura (Ct): La viscosidad y el peso específico del

agua destilada y el volumen del hidrómetro varía con la temperatura. La corrección por temperatura Ct se realiza para el cálculo del porcentaje del suelo en suspensión a las lecturas del hidrómetro según las tabla 4.

En conclusión en el laboratorio el ensayo del hidrómetro se lleva a cabo de la siguiente manera:

- Se pesa el suelo seco (50gr) - Se pesa el defloculante (6,6 gr)

- Se toma la corrección por menisco y defloculante.

- Se mezcla el suelo más defloculante más agua destilada en la licuadora.

- Se coloca la muestra en el cilindro graduado y se llena con agua destilada hasta 1000ml.

- Se agita con el batidor manual.

- Se pone en marcha el cronometro, se toman las medidas con el hidrómetro y se toma la temperatura.

- El tiempo aproximado es de 1, 2, 4, 8, 15, 30, 60, 250, 430, 1440 minutos. Sumergiendo el hidrómetro 20 segundos antes de cada lectura.

Cm

Cd R’H

Hidrómetro 152H

1000ml 1000ml 1000ml

Agua Agua

+ NaPO3

Agua + NaPO3

TABLA1. Valores de K para el cálculo del diámetro de la partícula en el análisis hidrométrico.

Temp Peso específico de las partículas de suelo

ºC 2,45 2,50 2,55 2,60 2,65 2,70 2,75 2,80 2,85 10 0,01659 0,01631 0,01604 0,1583 0,1555 0,01532 0,01510 0,01488 0,01468

11 0,01636 0,01608 0,01582 0,01557 0,01533 0,01511 0,01489 0,01468 0,01448

12 0,01613 0,01586 0,01560 0,01535 0,01512 0,01490 0,01468 0,01448 0,01428

13 0,01591 0,01565 0,01539 0,01515 0,01492 0,01470 0,01449 0,01428 0,01409

14 0,01571 0,01544 0,01519 0,01495 0,01474 0,01451 0,01430 0,01410 0,01391

15 0,01551 0,01525 0,01500 0,01476 0,01454 0,01432 0,01412 0,01392 0,01373

16 0,01530 0,01505 0,01481 0,01457 0,01435 0,01414 0,01394 0,01374 0,01356

17 0,01521 0,01486 0,01462 0,01439 0,01417 0,01396 0,01376 0,01356 0,01338

18 0,01492 0,01467 0,01443 0,01421 0,01399 0,01378 0,01359 0,01339 0,01321

19 0,01437 0,01449 0,01425 0,01403 0,01382 0,01361 0,01342 0,01323 0,01305

20 0,01456 0,01431 0,01408 0,01386 0,01365 0,01344 0,01325 0,01307 0,01289

21 0,01438 0,01414 0,01391 0,01369 0,01348 0,01328 0,01309 0,01291 0,01273

22 0,01421 0,01397 0,01374 0,01353 0,01332 0,01312 0,01294 0,01276 0,01258

23 0,01404 0,01381 0,01358 0,01337 0,01317 0,01297 0,01279 0,01261 0,01243

24 0,01388 0,01365 0,01342 0,01321 0,01301 0,01282 0,01264 0,01246 0,01229

25 0,01372 0,01349 0,01327 0,01306 0,01286 0,01267 0,01249 0,01232 0,01215

26 0,01357 0,01334 0,01312 0,01291 0,01272 0,01253 0,01235 0,01219 0,01201

27 0,01342 0,01319 0,01297 0,01277 0,01258 0,01239 0,01221 0,01204 0,01188

28 0,01327 0,01304 0,01283 0,01264 0,01244 0,01225 0,01208 0,01191 0,01175

29 0,01312 0,01290 0,01269 0,01249 0,01230 0,01212 0,01195 0,01178 0,01162

TABLA 2. Valores de L (profundidad efectiva) para usar en la fórmula de STOKE en la determinación de diámetros de partículas con el hidrómetro (152H).

R’H+Cm L(cm) R’H+Cm L(cm) R’H+Cm L(cm)

0 16,3 21 12,9 42 9,4

1 16,1 22 12,5 43 9,2

2 16,0 23 12,7 44 9,1

3 15,8 24 12,4 45 8,9

4 15,6 25 12,2 46 8,8

5 15,5 26 12,0 47 8,6

6 15,3 27 11,9 48 8,4

7 15,2 28 11,7 49 8,3

8 15,0 29 11,5 50 8,1

9 14,8 30 11,4 51 7,9

10 14,7 31 11,2 52 7,8

11 14,5 32 11,1 53 7,6

12 14,3 33 10,9 54 7,4

13 14,2 34 10,7 55 7,3

14 14,0 35 10,5 56 7,1

15 13,8 36 10,4 57 7,0

16 13,7 37 10,2 58 6,8

17 13,5 38 10,1 59 6,6

18 13,3 39 9,9 60 6,5

19 13,2 40 9,7

TABLA 3. Valores del coeficiente de corrección a para distintos valores de Gs ( peso específico del suelo).

Gs a

2,95 0,94

2,85 0,96

2,80 0,97

2,75 0,98

2,70 0,99

2,65 1,00

2,60 1,01

2,55 1,02

2,50 1,03

TABLA 4. Valores de corrección por temperatura.

T ºC Ct

15 -1,10

16 -0,90

17 -0,70

18 -0,50

19 -0,30

20 0,00

21 0,20

22 0,40

23 0,70

24 1,00

25 1,30

26 1,60

27 2,00

28 2,50

29 3,05
