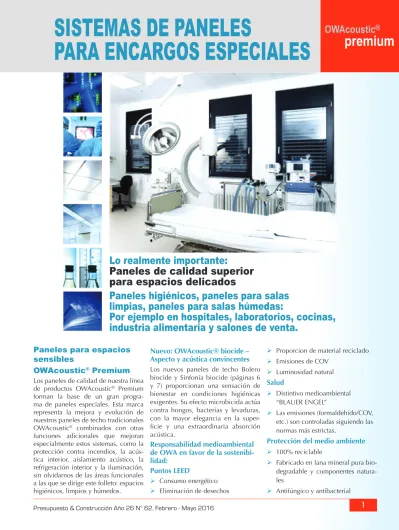

SISTEMAS DE PANELES PARA ENCARGOS ESPECIALES

(1)

OWAcoustic

®

premium

SISTEMAS DE PANELES

PARA ENCARGOS ESPECIALES

Lo realmente importante:

Paneles de calidad superior

para espacios delicados

Paneles higiénicos, paneles para salas

limpias, paneles para salas húmedas:

Por ejemplo en hospitales, laboratorios, cocinas,

industria alimentaria y salones de venta.

Paneles para espacios

sensibles

OWAcoustic

®

_Premium

Los paneles de calidad de nuestra línea

de productos OWAcoustic®_Premium

forman la base de un gran progra-ma de paneles especiales. Esta progra-marca representa la mejora y evolución de nuestros paneles de techo tradicionales

OWAcoustic®_{combinados con otras}

funciones adicionales que mejoran especialmente estos sistemas, como la protección contra incendios, la acús-tica interior, aislamiento acústico, la refrigeración interior y la iluminación, sin olvidarnos de las áreas funcionales a las que se dirige este folleto: espacios higiénicos, limpios y húmedos.

Nuevo: OWAcoustic® biocide – Aspecto y acústica convincentes

Los nuevos paneles de techo Bolero biocide y Sinfonía biocide (páginas 6 y 7) proporcionan una sensación de bienestar en condiciones higiénicas exigentes. Su efecto microbicida actúa contra hongos, bacterias y levaduras, con la mayor elegancia en la super-ficie y una extraordinaria absorción acústica.

Responsabilidad medioambiental de OWA en favor de la sostenibi-lidad:

Puntos LEED

 Consumo energético

 Eliminación de desechos

 Proporcion de material reciclado

 Emisiones de COV

 Luminosidad natural

Salud

 Distintivo medioambiental “BLAUER ENGEL”

 Las emisiones (formaldehído/COV,

etc.) son controladas siguiendo las normas más estrictas.

Protección del medio ambiente

 100% reciclable

 Fabricado en lana mineral pura bio-degradable y componentes natura-les

(2)

Emisiones:

Con el distintivo medioambiental “Blauer Engel” se identifican fal-sos techos de bajas emisiones que se consideran inofensivos desde el punto de vista de la hi-giene doméstica mas allá de los requisitos legales. Se obtuvo tras

una prueba de RAL GmbH, Sankt Augustin.

Sistemas

Paneles higiénicos

OWAcoustic

®

_pura

Donde se requiere una

desinfección sencilla y exhaustiva.

Un panel totalmente nuevo en la gama de OWA: con opciones básicas de desinfección y mayor resistencia frente a procesos de limpieza repeti-dos (hasta 500 ciclos de lavado con-forme al “test Gardner”).

Áreas de uso:

 Hospitales (habitaciones, salas

contiguas, pasillos)  Escuelas  Áreas de deporte  Asilos  Guarderías Limpieza/Lavado:

Se puede aspirar o limpiar con la es-ponja OWA (consulte las instruccio-nes de montaje 801).

Desinfección:

Certificados de higiene conforme a las directrices de la Sociedad Alemana de Higiene y Microbiología (DGHM).

Prof. Dr. R. Mutters

Instituto de Microbiología Médica e Higiene Hospita-laria, Universidad Philipps de Marburgo Sistemas visibles S 3 S 3a Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625 1200 x 600 1220 x 610 1250 x 625 Sistemas visibles S 3 S 3a Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625 1200 x 600 1220 x 610 1250 x 625

Material Los Paneles OWA

Clase de Material A2-s1,d0 según EN 13501-1

Espesor Aprox. 15mm

Color blanco

Reflexión de la Luz aprox. 91 (ISO 7724-2, ISO 7724-3) (diseño Plain)

Aislamiento acústico longitudinal* de 35 dB a 49 dB (diseño Plain) de 31 dB a 49 dB (diseño Constellation)

Absorción acústica αw= 0,15 / NRC=0,15 (Plain)

αw= 0,70 / NRC=0,70 (Constellation)

Resistencia a la humedad hasta 95% RH

Resistencia al fuego* hasta REI 180 (EN 13501-2)

*Según sistema, forjado y otras medidas adicionales

Datos técnicos

Color blanco

Reflexión de la Luz aprox. 91 (ISO 7724-2, ISO 7724-3) (diseño Plain)

Aislamiento acústico longitudinal* de 35 dB a 49 dB (diseño Plain) de 31 dB a 49 dB (diseño Constellation)

Absorción acústica αw= 0,15 / NRC=0,15 (Plain)

αw= 0,70 / NRC=0,70 (Constellation)

Datos técnicos

Paneles higiénicos

OWAcoustic

®

_{Sanitas 02}

Aquí presentamos un nuevo panel de techo, desarrollado también para áreas de uso con un nivel de higie-ne elevado. Con efecto bactericida y fungicida que protege también de las influencias del espacio libre que se encuentran encima de los paneles.

Áreas de uso:

 Hospitales (quirófanos, unidades

de cuidados intensivos, habitacio-nes de hospital)

 Laboratorios

 Áreas estériles e higiénicas

Limpieza/Lavado:

Se puede aspirar o limpiar con la es-ponja OWA.

Sin perdida de efectividad. Mayor

re-sistencia frente a procesos de limpieza repetidos (hasta 500 ciclos de lavado conforme al “test Gardner”).

Desinfección:

Certificados de higiene conforme a las directrices de la Sociedad Alemana de Higiene y Microbiología (DGHM).

Prof. Dr. R. Mutters

Instituto de Microbiología Médica e Higiene Hospita-laria, Universidad

Philipps de Marburgo

Informe pericial sobre el comportamiento del panel de techo OWAcoustic®_sanitas

02 ante contaminación microbiana.

Dr. Webling

Laboratorium GmbH

Lebensmittel – Labor Emisiones:

Con el distintivo medioambien-tal “Blauer Engel” se identifican falsos techos de bajas emisiones que se consideran inofensivos desde el punto de vista de la hi-giene doméstica más allá de los requisitos legales. Se obtuvo tras

una prueba de RAL GmbH, Sankt Augustin.

(3)

Color blanco

Reflexión de la Luz aprox. 84 (Bolero),

aprox. 87 (Sinfonía) (ISO 7724-2, ISO 7724-3)

Aislamiento acústico longitudinal* de 33 dB

Absorción acústica αw= 0,85 / NRC = 0,85

Datos técnicos

Paneles higiénicos

OWAcoustic

®

_biocide

Bolero y Sinfonía

Versatilidad perfecta, ahora tam-bién con efecto microbicida

Alto rendimiento acústico, excelen-te proexcelen-tección antiincendios además del efecto microbicida que actúa contra hongos, bacterias y levaduras.

Los paneles OWAacoustic®_premiun

biocide, en los diseños Bolero (liso, pero finamente estructurado) y Sinfo-nía (elegante, liso) conbinan diseño y funcionalidad de manera convin-cente. Áreas de uso:  Hospitales  Residencias/asilos  Laboratorios  Consultorios médicos  Industria alimentaria

Paneles higiénicos

OWAlux

®

Cuando lo que importan son las superficies lisas.

Estos paneles cumplen las máximas exigencias de limpieza e higiene. De ello se encargan las superficies lisas de su revestimiento de aluminio, que evitan en gran medida la acumulación de suciedad y bacterias. La ventaja especial de estos paneles es que son muy resistentes y se pueden limpiar y desinfectar fácilmente.

Áreas de uso:

 Hospitales

 Comercio minorista/industria

ali-mentaria

 Laboratorios

 Áreas estériles e higiénicas

 Salas húmedas

Limpieza/Lavado:

La limpieza de los paneles puede ser diferente dependiendo del modelo. Todas las superficies OWAlux®

pue-den aspirarse y limpiarse con una es-ponja húmeda OWA.

Equipos de limpieza de alta presión:

Los OWAlux blanco (64/8) y OWAlux plateado (64/4) pueden limpiarse con equipos de limpieza de alta presión (presión máx. 40 bar y temperatura máx del agua 38ºC). El chorro deberá preceder de una boquilla plana, el án-gulo de incidencia deberá ser de 30º, y la distancia mínima de 40cm.

Este tipo de limpieza exige un montaje sellado del techo (con cintas de sellado y juntas selladas, véase ilustración). En caso de suciedad o manchas de ma-terias agresivas (lejía, ácidos, grasas, etc.), no se puede garantizar que el as-pecto visual quede impecable tras una limpieza de este tipo.

Resistencia térmica:

Hasta 50ºC en el área del panel techo.

Ejemplo de construcción: sistema S 3

Desinfección:

Tras un informe pericial de los labora-torios del Dr. Wesling en Altenberge los paneles fueron clasificados como de muy buena desinfección.

Dr. Webling Laboratorium GmbH Lebensmittel – Labor Sistemas 1 Muelle de compren-sión 2 Perfil primario o secundario 3 Cinta elástica de sellado 4 Caucho de silicona o (similar) en caso necesario

5 Diseño sin micro

perforación Sistemas visibles * utilizable en condiciones determinadas S 3 S 15 * Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625 1200 x 600 1220 x 610 1250 x 625

Clase de Material A2-s1,d0 o. A2-s3, d0 según EN 13501-1

Espesor Aprox. 15 mm

Color blanco grisáceo, plateado, blanco

Reflexión de la Luz por encargo

Aislamiento acústico longitudinal* de 35 dB a 49 dB

Absorción acústica αw= 0,15 / NRC=0,15

Datos técnicos Sistemas Sistemas visibles S 3 S 15 * Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625 1200 x 600 1220 x 610 1250 x 625 Emisiones:

Inofensivos desde el pun-to de vista de la higiene doméstica, con certifica-do:.

1 2

(4)

Paneles de salas limpias

OWAcoustic

®

_clean

Donde no se permite ni una mota de polvo.

Las salas limpias exigen requisitos es-peciales de pureza del aire que son determinantes para la calificación de los sistemas de techo.

Respondemos a los valores máximos permitidos según normativa de EE.UU que se cumplen con paneles de techo

OWAcoustic®_{clean en cinco de las}

seis clases (clase 10 a clase 100.000).

OWAcoustic®_{lean – son paneles de}

techo de lana mineral forrados con láminas de aluminio de alta calidad. Disponen de superficies especialmen-te lisas y fáciles de limpiar que impi-den que las partículas aéreas se depo-siten en ellos. Universal 65/1 también cumple con estos requisitos y ofrece así mismo una buena absorción acús-tica gracias a su ligera perforación.

Áreas de uso:

 Industria mecánica fina

 Industria óptica

 Áreas de producción electrónica

de alta tecnología

Limpieza:

La limpieza de los techos puede ser diferente dependiendo del modelo.

Todas las superficies OWAcoustic®

clean pueden aspirarse y limpiarse con una esponja húmeda OWA.

Paneles higiénicos

OWAcoustic

®

_AirControl

Una decisión saludable: aire fres-co para mayor calidad de vida

OWAcoustic®_{aircontrol reduce los}

conta-minantes del aire en más de un 50 por ciento Cuanto as agradable es el ambiente de un hospital o residencia, más relajada es la terapia y más rápida la convalecencia. Un factor decisivo es el aire fresco y lim-pio de todas las salas, sin humos moles-tos ni sustancias nocivas.

Innovacion de OWA: OWAcoustic®

Air-Control, el panel de techo que comba-te los desagradables olores de comida, tabaco, transpiración, detergentes, di-solventes y sustancias como amoniaco, formaldehido, trietilamina y nicotina, y los reduce en más de un 50 por ciento. Y ello con una efectividad duradera. Resultado: aire más fresco en hoteles, restaurantes, comedores, hospitales, resi-dencias, mayor bienestar para los hués-pedes, pacientes y residentes.

Certificado y Seguro

Su efecto está certificado. Los estudios prácticos del instituto danes Eurofin

con-Examen aprobado: apto para salas limpias

Para certificar la idoneidad para salas limpias, el Fraunhofer IPA de Stuttgart efectuo numerosas pruebas. Las me-diciones de aptitud para salas limpias dieron como resultado la clase 4 (se-gún la norma ISO 14644-1), que co-rresponde a la clase 10 de la norma federal estadounidense 209E; es decir que en un volumen de referencia de un pie cúbico solo pueden entrar 10 partículas de ≥0,5 µm como máximo.

1 Muelle de compren-sión 2 Perfil primario o secundario 3 Cinta elástica de sellado duradero 4 Caucho de silicona o (similar) en caso necesario

5 Diseño sin micro

perforación Sistemas visibles S 3 Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625

Clase de Material A2-s1,d0 o. A2-s3, d0 según EN 13501-1

Color blanco grisáceo, plateado, blanco

Reflexión de la Luz por encargo

Aislamiento acústico longitudinal* de 35 dB a 49 dB (diseño 64/12, 64/14, 64/18) de 31 dB a 49 dB (diseño universal 65/1)

(64/12, 64/14, 64/18) αw= 0,50 / NRC=0,55

(universal 65/1)

Color blanco

Reflexión de la Luz aprox. 88 (ISO 7724-2, ISO 7724-3)

Aislamiento acústico longitudinal* de 35 dB a 49 dB

Datos técnicos Datos técnicos Ejemplo de construcción: Sistemas Sistemas visibles S 3 S 15 Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625 Sistemas

firman que, en una dase de ensayo de 14 días en la que se añadieron continuamen-te una serie de sustancias representativas (nicotina, amoniaco, formaldehido y trietilamina), OWAcoustic®

AirControl redujo las con-centraciones a menos de la mitad. Es decir, Owacous-tic®_{AirControl duplica la}

calidad del aire.

1 2

4 ₃ ₅

Fraunhofer

IPA OWA Deckenplatten Report No. OW 0107-246

T E S T E D D E V I C E

Concentración de contaminantes sin techo activo

Concentración de contaminantes con paneles de techo OWAcoustic®_AirControl

Nicotina Amoniaco Formaldehído Trietilamina

Ig / m3

150 100 50 0

(5)

Paneles resistentes a la

humedad

OWAcoustic

®

_Mavroc

®

Donde se precisan paneles de techo con una elevada humedad ambiental.

En algunas áreas de uso, como p. ej. Piscinas, duchas, etc., los falsos te-chos están expuestos a un nivel de humedad elevado. Esta humedad se conoce como humedad relativa del aire (RH) y depende también de la temperatura del ambiente.

OWAcoustic®_Mavroc®_está

diseña-do especialmente para espacios hú-medos y exteriores. Los paneles se muestran estables en cuanto al nivel de humedad durante mucho tiempo, incluso con una humedad relativa del aire de hasta el 95% RH.

Áreas de uso:

 Zona de duchas y saunas

 Piscinas

 Vestuarios de centros deportivos

 Exteriores

Limpieza:

Se puede aspirar o limpiar con la es-ponja humeda OWA.

Paneles resistentes a la

humedad

OWAcoustic

®

_AquaCosmos

®

Donde se precisan paneles de techo con una elevada humedad ambiental.

En algunas áreas de uso, como p. ej. Piscinas, duchas, etc., los falsos techos están expuestos a un nivel de hume-dad elevado. Esta humehume-dad se conoce como humedad relativa del aire (RH) y depende también de la

temperatu-ra del ambiente OWAcoustic®

Aqua-Cosmos®_{son paneles resistentes a la}

humedad que proporcionan una es-tabilidad permanente en condiciones extremas. Se mantienen estables frente a la humedad, incluso con una hume-dad relativa del aire del 100% RH.

Áreas de uso:

 Zona de duchas y saunas

 Piscinas

 Vestuarios de centros deportivos

 Exteriores

Limpieza:

Se puede aspirar o limpiar con la es-ponja humeda OWA.

Color blanco

Reflexión de la Luz aprox. 86 – 88 (Según diseño), (ISO 7724-2, ISO 7724-3)

Aislamiento acústico longitudinal* de 31 dB a 49 dB (según diseño)

Absorción acústica αw= 0,70 / NRC = 0,70 (Constellation)

αw= 0,75 / NRC=0,75 (Harmony)

Resistencia a la humedad estable hasta 95% RH, permanente

Resistencia al fuego* hasta REI 180 (DIN EN 13501-2)

Color blanco

Reflexión de la Luz aprox. 84 (ISO 7724-2, ISO 7724-3)

Aislamiento acústico longitudinal* de 35 dB a 49 dB (sin micro perforación) de 31 dB a 49 dB (con micro perforación)

Absorción acústica αw= 0,25 / NRC = 0,25 (sin micro perforación)

αw= 0,55 / NRC=0,55 (con micro perforación)

Resistencia al fuego* hasta REI 180 (DIN EN 13501-2)

Datos técnicos

Sistemas Estructura:

Conforme a los requisitos y las con-diciones climáticas y ambientales del área de uso previsto, se recomienda utilizar el sistema S 3e anticorrosivo de OWAconstruct®_. Sistemas visibles * utilizable en condiciones determinadas S 3 S 15 * Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625 Sistemas Sistemas visibles * utilizable en condiciones determinadas S 3 * S 3e S 15_* Dimensiones modulares en mm 600 x 600 610 x 610 625 x 625 Emisiones:

Inofensivo desde el punto de vista de la higiene domésti-ca, con certificado.

Emisiones:

Inofensivos desde el punto de vista de la higiene domés-tica, con certificado:

Estructura:

Conforme a los requisitos y las condi-ciones climáticas espaciales del área de uso prevista, se recomienda uti-lizar el sistema S 3e anticorrosivo de

OWAconstruct®_.

Para mayor Información:
