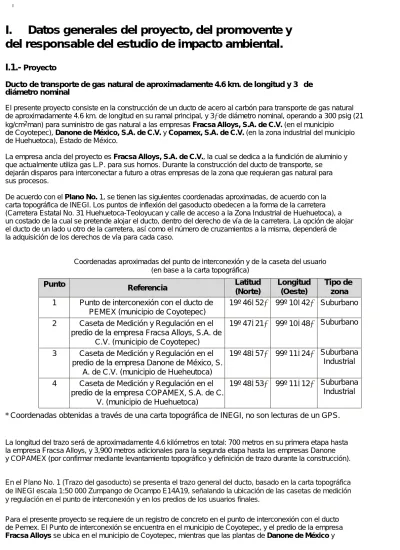

I. Datos generales del proyecto, del promovente y
del responsable del estudio de impacto ambiental.
I.1.-
Proyecto
Ducto de transporte de gas natural de aproximadamente 4.6 km. de longitud y 3
” de
diámetro nominal
El presente proyecto consiste en la construcción de un ducto de acero al carbón para transporte de gas natural de aproximadamente 4.6 km. de longitud en su ramal principal, y 3” de diámetro nominal, operando a 300 psig (21 kg/cm2man) para suministro de gas natural a las empresas Fracsa Alloys, S.A. de C.V. (en el municipio
de Coyotepec), Danone de México, S.A. de C.V. y Copamex, S.A. de C.V. (en la zona industrial del municipio de Huehuetoca), Estado de México.
La empresa ancla del proyecto es Fracsa Alloys, S.A. de C.V., la cual se dedica a la fundición de aluminio y que actualmente utiliza gas L.P. para sus hornos. Durante la construcción del ducto de transporte, se
dejarán disparos para interconectar a futuro a otras empresas de la zona que requieran gas natural para sus procesos.
De acuerdo con el Plano No. 1, se tienen las siguientes coordenadas aproximadas, de acuerdo con la carta topográfica de INEGI. Los puntos de inflexión del gasoducto obedecen a la forma de la carretera (Carretera Estatal No. 31 Huehuetoca-Teoloyucan y calle de acceso a la Zona Industrial de Huehuetoca), a un costado de la cual se pretende alojar el ducto, dentro del derecho de vía de la carretera. La opción de alojar el ducto de un lado u otro de la carretera, así como el número de cruzamientos a la misma, dependerá de la adquisición de los derechos de vía para cada caso.
Coordenadas aproximadas del punto de interconexión y de la caseta del usuario (en base a la carta topográfica)
Punto
Referencia
Latitud
(Norte)
Longitud
(Oeste)
Tipo de
zona
1
Punto de interconexión con el ducto de
PEMEX (municipio de Coyotepec)
19º 46
’ 52” 99º 10’ 42” Suburbano
2
Caseta de Medición y Regulación en el
predio de la empresa Fracsa Alloys, S.A. de
C.V. (municipio de Coyotepec)
19º 47
’ 21” 99º 10’ 48” Suburbano
3
Caseta de Medición y Regulación en el
predio de la empresa Danone de México, S.
A. de C.V. (municipio de Hueheutoca)
19º 48
’ 57” 99º 11’ 24” Suburbana
Industrial
4
Caseta de Medición y Regulación en el
predio de la empresa COPAMEX, S.A. de C.
V. (municipio de Huehuetoca)
19º 48
’ 53” 99º 11’ 12” Suburbana
Industrial
* Coordenadas obtenidas a través de una carta topográfica de INEGI, no son lecturas de un GPS.
La longitud del trazo será de aproximadamente 4.6 kilómetros en total: 700 metros en su primera etapa hasta la empresa Fracsa Alloys, y 3,900 metros adicionales para la segunda etapa hasta las empresas Danone y COPAMEX (por confirmar mediante levantamiento topográfico y definición de trazo durante la construcción).
En el Plano No. 1 (Trazo del gasoducto) se presenta el trazo general del ducto, basado en la carta topográfica de INEGI escala 1:50 000 Zumpango de Ocampo E14A19, señalando la ubicación de las casetas de medición y regulación en el punto de interconexión y en los predios de los usuarios finales.
Para el presente proyecto se requiere de un registro de concreto en el punto de interconexión con el ducto de Pemex. El Punto de interconexión se encuentra en el municipio de Coyotepec, y el predio de la empresa Fracsa Alloys se ubica en el municipio de Coyotepec, mientras que las plantas de Danone de México y
COPAMEX se encuentran en el municipio de Huehuetoca.
I.1.1.- Nombre del proyecto
"Construcción y operación de un gasoducto de acero al carbón de 3" Æ nom, y de 4.6 km. de longitud total aproximada, para suministro de gas natural a la empresa Fracsa Alloys, S.A. de C.V. y a otras
empresas ubicadas en la zona industrial de los municipios de Coyotepec y Huehuetoca, Estado de México."
I.1.2.- Ubicación del proyecto
Estado: México
Municipios: Coyotepec y Huehuetoca
En el Plano No. 1 (Trazo del gasoducto) se presenta el trazo general del ducto, basado en la carta topográfica de INEGI escala 1:50 000 Zumpango de Ocampo E14A19, señalando la ubicación de las casetas de medición y regulación en el punto de interconexión y en los predios de los usuarios finales.
I.1.3. Tiempo de vida útil del proyecto
La vida útil del proyecto es de aproximadamente 30 años.
El gasoducto puede funcionar indefinidamente según los planes de operación y mantenimiento actuales. La vida útil mínima del ducto considerada para fines de diseño es de 10 años; sin embargo, en la práctica se estima que su vida útil puede ser mayor a 25 años en función de la calidad de los materiales de construcción (la vida útil de la tubería de acuerdo con el fabricante es de 30 años), y del adecuado mantenimiento periódico que se les dé a los componentes del ducto y a la operación del mismo, garantizando la seguridad de los trabajadores y de la comunidad, además del adecuado funcionamiento de los procesos en las plantas donde será suministrado el gas natural, cambiando las piezas y refacciones que sean necesarias.
Otro factor que determina la vida útil del ducto es la correcta aplicación de la protección catódica, así como la calidad del gas natural proporcionado por PEMEX.
Es importante mencionar que la construcción del gasoducto será por cuenta de IGASAMEX, bajo autorización de la Comisión Reguladora de Energía. Una vez terminada la construcción, el sistema será operado por
IGASAMEX, quién determinará en un momento dado el destino final del ducto al concluir la vida útil del mismo.
I.1.4. Presentación de la documentación legal
En el anexo No. 1 se presenta copia del acta constitutiva de la empresa Igasamex Bajío, S. de R.L. de C. V. (IGASAMEX), y carta poder notarial a favor del Biól. Leopoldo Gómez García.
I.2 Promovente:
I.2.1 Nombre o razón social:
Igasamex Bajío, S. de R.L. de C.V. (IGASAMEX)
I.2.2 Registro Federal de Contribuyentes:
La empresa Igasamex Bajío, S. de R.L. de C.V. se encuentra inscrita en el Registro Federal de Contribuyentes bajo el Número: IBA960920VA5
I.2.3 Nombre y cargo del representante legal:
•
)
Proteccion de Datos LFTAIPG Proteccion de Datos LFTAIPG
•
I.2.4 Dirección del promovente para oír y recibir notificaciones:
Calle: Colonia: Delegación: Estado: C.P.: Teléfono: Fax: E-mail:
I.3 Responsable de la elaboración del estudio de impacto ambiental:
I.3.1 Nombre o Razón Social
I.3.2 Registro Federal de Contribuyentes
I.3.3 Nombre del responsable técnico del estudio. CURP y número de cédula profesional
I.3.4 Dirección del responsable técnico del estudio
Calle: Colonia: Delegación: Estado: C.P.: Teléfono: Fax: E-mail:
Proteccion de Datos LFTAIPG Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Proteccion de Datos LFTAIPG
Esta manifestación de impacto ambiental fue preparada por:
Igasamex Bajío, S. de R.L. de C.V.
La preparación del estudio fue supervisada por:
Igasamex Bajío, S. de R.L. de C.V.
II. Descripción del proyecto
II.1. INFORMACION GENERAL DEL PROYECTO
II.1.1. Naturaleza del proyecto:
El proyecto consiste en la construcción, operación y mantenimiento de un ducto de transporte de gas natural, interconectado al ducto de 36” de Pemex Gas y Petroquímica Básica (en lo sucesivo PGPB), tramo “Venta de Carpio-Santa Ana”.
En la primera etapa, el ducto de transporte estará formado por tubería de acero al carbón API-5L-X42 de 3" de diámetro nominal y un espesor de 0.188”, de 900 metros de longitud aproximada, el cual inicia en el punto de interconexión con el ducto de PGPB de 36” en el tramo donde se localiza la válvula de
seccionamiento Teoloyucan, aproximadamente en el km 808 + 020 del ducto de PEMEX, en el municipio de Coyotepec, a un costado de la carretera estatal No. 31 Huehuetoca-Teoloyucan. Este ducto pertenece al sector Venta de Carpio.
El punto de interconexión estará situado en un terreno adyacente a la válvula de seccionamiento Teoloyucan (19° 46’ 52” Latitud Norte, 99° 10’ 42” Longitud Oeste) aproximadamente a 2 km. al este de la mancha urbana
Proteccion de Datos LFTAIPG
de Coyotepec, y sin que sea necesario derribar ningún árbol. Este punto contará con un registro de concreto que alojará a la válvula para llevar a cabo el hot tap. Fuera del derecho de vía de PEMEX, se instalará una caseta de filtración, medición, regulación y odorización.
El ducto correrá paralelo y se alojará marginalmente a la carretera estatal No. 31 por el lado izquierdo (en dirección hacia Huehuetoca), aprovechando el derecho de vía, hasta llegar a las instalaciones de la empresa Fracsa Alloys, S.A. de C.V. (19° 47’ 21” Latitud Norte y 99° 10’ 48” Longitud Oeste). La caseta de medición y regulación de FRACSA se instalará dentro del muro perimetral de su planta.
Se dejará instalada una preparación y una válvula frente a la planta de FRACSA que permitirá continuar la construcción del sistema hacia la Zona Industrial de Huehuetoca a futuro (ver Plano de trayectoria y Anexo Fotográfico), para poder suministrar gas natural previamente odorizado a las empresas Danone de México, S.A. de C.V. y COPAMEX, S.A. de C.V., y/o a otras en una segunda etapa. Las interconexiones al
ramal serán construidas a medida que se integren nuevos miembros a la sociedad de autoabastecimiento (ETAPA 2). En la primera etapa del sistema, se interconectará únicamente la empresa Fracsa Alloys, S.A. de C.V., dedicada a la fundición de aluminio, actualmente en operación y con la cual ya se tienen compromisos. En la segunda etapa, se instalarán casetas de regulación de baja presión en los predios de otras empresas de la zona con las cuales se están realizando negociaciones, para incorporarlas al sistema de transporte de gas natural. El sistema de transporte tendrá una capacidad de diseño en la primera etapa de 837,000 pies cúbicos/
día, equivalentes a 23,702 m3/día aproximadamente, y su presión de diseño será de 52 kg/cm2man (740 psig).
La presión de operación será de 14.06 kg/cm2man (200 psig). La presión requerida por los hornos de la
empresa Fracsa Alloys, S.A. de C.V. es de 28 psig (1.97 kg/cm2man). Los requerimientos de consumo de
Fracsa son los siguientes:
COYOTEPEC
REQUERIMIENTOS DE CONSUMO ETAPA 1
AÑO Flujo total/día
m3/DIA Flujo total/año m3/AÑO 2003 2,888 880,840 2004 5,522 1’684,210 2005 11,044 3’368,420 2006 12,148 3’705,040
Consumo pico de diseño 16,566 m3/día
Presión requerida 28 psig (1.97 kg/cm2 man)
Días de operación al año 305
Horas de operación/día 16 hr
En la segunda etapa, se continuará la instalación del ducto, el cual tendrá una longitud aproximada de 3.7 km adicionales a los 900 metros iniciales de la primera etapa, y su trayectoria incluirá una parte del municipio de Zumpango y la Zona Industrial del municipio de Huehuetoca. Iniciará en la válvula del cabezal principal, frente a las instalaciones de la empresa Fracsa Alloys, S.A. de C.V. , en el municipio de Coyotepec, y continuará alojado en el margen izquierdo de la Carretera Estatal No. 31 de Huehuetoca-Teoloyucan por 1100 m, cruzará la carretera para continuar alojado en el margen derecho, en dirección a Huehuetoca, por 1500 m. En este punto el trazo girará para continuar en dirección Noreste dentro de la Zona Industrial por 950 mts hasta llegar a
las empresas Danone y Copamex, dejando los disparos y válvulas necesarias para crecimiento a futuro (ver Plano y Anexo Fotográfico).
Los usuarios contactados hasta el momento son para esta segunda etapa son, por un lado, la empresa Danone de México, S.A. de C.V., dedicada a la elaboración de yogurt y productos lácteos, y la empresa COPAMEX, S.A.
de C.V. (Compañía Papelera Mexicana, S.A. de C.V.), dedicada a la fabricación de papel, ambas actualmente en operación, instaladas en la Zona Industrial Ex Hacienda de Xalpa, en Huehuetoca.
El sistema de transporte tendrá una capacidad de diseño en la segunda etapa (incluyendo la etapa 1) de 1’500,000 pies cúbicos/día, equivalentes a 42,480 m3/día aproximadamente, y su presión de diseño será de 52
kg/cm2man (740 psig). La presión de operación ascenderá a 21 kg/cm2man (300 psig). Se desconocen
los requerimientos de presión y de consumo de los futuros usuarios.
Los requerimientos de consumo estimados para la Etapa 1 y 2 son los siguientes:
COYOTEPEC Y HUEHUETOCA REQUERIMIENTOS DE CONSUMO
ETAPA 2
AÑO Flujo total/día
m3/DIA Flujo total/año m3/AÑO 2003 (Final) 10,004 3’051,220 2004 12,638 3’854,590 2005 18,160 5’538,800 2006 19,264 5’875,520
Consumo pico de diseño Presión requerida
Días de operación al año 365
Horas de operación/día 24 hr
Se seleccionará el equipo de medición y regulación adecuados para el usuario de acuerdo a su consumo y requerimiento de presión. En el Anexo No. 3 se presenta la ingeniería de las casetas, la cual puede sufrir algunas modificaciones menores que no involucrarán ningún cambio en materia de seguridad.
Debido a que en la actualidad se desconoce el consumo de los futuros usuarios, cada caseta deberá ser diseñada cuando el consumo del usuario sea determinado.
II.1.2 Selección del sitio y trayectoria.
La ruta propuesta para el gasoducto fue seleccionada con base en los objetivos del proyecto, a los estudios de reconocimiento en campo, a la accesibilidad al gasoducto de PEMEX, y a la ubicación de los puntos de recepción del gas (plantas industriales). No obstante, durante la etapa de construcción es muy común que se presenten imprevistos que obliguen a realizar ajustes o modificaciones a la trayectoria original, por lo que en su caso IGASAMEX se compromete a informar a la Subsecretaría de Gestión para la Protección Ambiental los cambios que tengan lugar durante la construcción.
Durante el proceso de selección de la ruta, se dio alta prioridad a maximizar el uso de derechos de vía existentes para vías de ferrocarril, gasoductos, líneas de transmisión de energía eléctrica, caminos y
otros corredores, para evitar o minimizar afectaciones al entorno. La ruta propuesta evita en la medida de lo posible lugares históricos, monumentos, parques, áreas escénicas y áreas de vida silvestre así como áreas de recreo.
Cabe señalar que a la fecha se están tramitando las autorizaciones correspondientes con los H.
Ayuntamientos Municipales de Coyotepec, Huehuetoca y Zumpango, y con la Secretaría de Comunicaciones y Transportes, para utilizar los Derechos de Vía correspondientes, que se verán afectados por el tendido del gasoducto, y con las empresas contratantes.
Para la selección del sitio de instalación de las casetas de regulación, se realizaron estudios previos, los cuales consistieron básicamente de la evaluación de la superficie disponible tanto en la trayectoria del gasoducto existente de PEMEX en la región, como dentro de los predios propiedad de las empresas.
Para dicha elección influyeron factores económicos, topográficos, operativos y de seguridad, así como sociales y ambientales. Dicha decisión contempló no sólo aspectos técnicos y de ingeniería, sino también de índole social y natural para provocar el menor impacto posible, por lo que se considera que la ubicación propuesta es la más adecuada.
En este caso la elección del sitio obedece al plan de acción de IGASAMEX, considerándolo como adecuado y estratégico, por la infraestructura existente; el área libre utilizable y su ubicación respecto a los sitios disponibles.
II.1.3. Ubicación física del proyecto y planos de localización
El lugar del proyecto se ubica en los Municipios de Coyotepec, Zumpango y Huehuetoca, Estado de México, dentro de predios de propiedad privada, derechos de vía federales y municipales y de los
predios industriales propiedad de las empresas contratantes, los cuales se localizan sobre la carretera estatal No. 31 y en la Zona Industrial de Huehuetoca.
El municipio de Coyotepec pertenece a la región de Zumpango, al norte del estado. Se localiza a los 19º46’38’’ de altitud norte y a los 99º12’18’’ de longitud oeste, a una altitud de 2 300 metros sobre el nivel del mar. Tiene una extensión de 12.30 kilómetros cuadrados. Limita al norte con el municipio de Huehuetoca; al sur con el Teoloyucan; al oriente con el de Teoloyucan Y Zumpango y al poniente con el de Tepotzotlán. El territorio lo integra únicamente la cabecera, dividida en once barrios.
El Municipio de Huehuetoca, se localiza en la porción norte de la entidad y colinda con el estado de Hidalgo. Se encuentra a una distancia de 48 kilómetros del Distrito Federal, y 150 kilómetros de la ciudad de Toluca y 20 kilómetros de la ciudad de Tepeji de Ocampo, Hidalgo. Está ubicado entre los paralelos 19° 45´ 01” y 19° 53´ 34” y los meridianos 99° 10´ 19” y 99° 21´08” del meridiano de Greenwich. Su altura promedio es de 2,550 metros sobre el nivel del mar y la cabecera a 2,250 metros sobre el nivel del mar. Limita al norte con la
cabecera municipal de Apaxco, entrando por Santa María Apaxco, y con la población de El Salto, perteneciente a Tepeji de Ocampo, Hidalgo; al sur con la sierra de Tepotzotlán, el ejido de Coyotepec, y el municipio
de Teoloyucan. Al este con el pueblo de Zitlaltepec del municipio de Zumpango, Tequixquiac y Coyotepec, y al oeste con la sierra de Tepotzotlán y Tepeji de Ocampo, Hidalgo.
El municipio de Zumpango se localiza en la parte noreste del estado de México, en las coordenadas 19° 43’ 10’’ y los 19° 54’ 52’’ de latitud norte y los 98° 58’ 12’’ y los 99° 11’ 36’’ de longitud oeste del meridiano de Greenwich. Su altura promedio es de 2,400 metros sobre el nivel del mar. Limita al norte con los municipios de Tequixquiac y Hueypoxtla; al sur, Teoloyucan Cuautitlán, Nextlalpan, Jaltenco, y Tecámac; al oriente, Tizayuca y Tecámac y al poniente, Cuautitlán, Teoloyucan, Coyotepec y Huehuetoca; todos del estado de México, excepto Tizayuca que pertenece al estado de Hidalgo. El municipio ocupa una superficie de 244.08 kilómetros cuadrados. En el Plano No. 1 (Trazo del gasoducto) se presenta el trazo general del ducto, basado en la carta topográfica de INEGI escala 1:50 000 Zumpango de Ocampo E14A19, señalando la ubicación de las casetas de medición y regulación en el punto de interconexión y en los predios de los usuarios finales.
Longitud del trazo: aproximadamente 4.6 kilómetros en total (por confirmar mediante levantamiento topográfico y definición de trazo).
Coordenadas aproximadas de los puntos de inflexión del trazo:
De acuerdo con el Plano No. 1, se tienen las siguientes coordenadas aproximadas, de acuerdo con la carta topográfica de INEGI. Los puntos de inflexión del gasoducto obedecen a la forma de la carretera (Carretera Estatal No. 31 Huehuetoca-Teoloyucan y calle de acceso a la Zona Industrial de Huehuetoca), a un costado de la cual se pretende alojar el ducto, dentro del derecho de vía de la carretera. La opción de alojar el ducto de un lado u otro de la carretera, así como el número de cruzamientos a la misma, dependerá de la adquisición de los derechos de vía para cada caso.
Coordenadas aproximadas del punto de interconexión y de la caseta del usuario (en base a la carta topográfica)
Punto Referencia Latitud
(Norte)
Longitud
(Oeste) Tipo de zona 1 Punto de interconexión con el ducto de PEMEX
(municipio de Coyotepec)
19º 46’ 52” 99º 10’ 42” Suburbano 2 Caseta de Medición y Regulación en el predio de la
empresa Fracsa Alloys, S.A. de C.V. (municipio de Coyotepec)
19º 47’ 21” 99º 10’ 48” Suburbano
3 Caseta de Medición y Regulación en el predio de la empresa Danone de México, S.A. de C.V. (municipio
de Hueheutoca)
19º 48’ 57” 99º 11’ 24” Suburbana Industrial
4 Caseta de Medición y Regulación en el predio de la empresa COPAMEX, S.A. de C.V. (municipio de
Huehuetoca)
19º 48’ 53” 99º 11’ 12” Suburbana Industrial
* Coordenadas obtenidas a través de una carta topográfica de INEGI, no son lecturas de un GPS.
La longitud del trazo será de aproximadamente 4.6 kilómetros en total: 900 metros en su primera etapa hasta la empresa Fracsa Alloys, y 3,700 metros adicionales para la segunda etapa hasta las empresas Danone y COPAMEX (por confirmar mediante levantamiento topográfico y definición de trazo durante la construcción).
Las coordenadas geográficas aproximadas del punto de interconexión del ramal, en donde se instalará una caseta temporal para almacenamiento y custodia del material y equipo, son: 19º 45’ 52” Latitud Norte, 99º 10’ 42” Longitud Oeste.
En el punto de interconexión, se instalarán las obras y servicios de apoyo como bodega de materiales, sanitarios portátiles, custodia de maquinaria y equipo, caseta de control de obra, etc.
La empresa contratista encargada de realizar los trabajos de construcción del ducto será seleccionada mediante concurso o invitación restringida.
II.1.4. Inversión requerida
El costo estimado del total de las obras que se requieren para realizar el proyecto es de alrededor de $600,000 dólares. No se tienen por el momento los gastos de operación. El costo de la infraestructura y de las medidas de prevención y mitigación no ha sido estimado, debido a que no se ha terminado de desarrollar la ingeniería de detalle. En su momento, el área ambiental de la empresa podrá estimar el costo de las medidas de prevención y mitigación.
El período de recuperación del capital es de aproximadamente 10 años.
II.1.5 Dimensiones del proyecto
Para la construcción, operación y mantenimiento del gasoducto de 3” será necesario una Franja de
afectación (que de acuerdo con la modificación a la Norma Oficial Mexicana NOM-007-SECRE-1999, de fecha 11 de abril de 2001, sustituye el término Derecho de Vía) tanto temporal como permanente de 4 metros de ancho, en el caso de campo traviesa, para permitir el acceso y maniobras de los vehículos y maquinaria de construcción para el tendido de la tubería.
En el caso de la carretera Estatal No. 31 y la calle de acceso a la Zona Industrial de Huehuetoca, nos debemos apegar a las especificaciones que indique la dependencia dueña del derecho de via en lo que al permiso de alojamiento del ducto se refiere. Para términos prácticos se pueden considerar 2 metros, ya que solicitaremos estar a 1 mtro. de otros servicios. Por otra parte, cuando se compran derechos de via se tiene un derecho de paso, no un derecho de via, por lo que no es tan fácil dar una cantidad de
superficie. Adicionalmente, los derechos de via compartidos ya fueron afectados. Por lo antes expuesto, no podemos hablar con precisión de una superficie determinada requerida.
El ducto estará alojado en terrenos suburbanos e industriales, ya que en éstos últimos se encuentran los predios que ocupan tanto la planta industrial de Fracsa Alloys, S.A. de C.V. como algunas otras empresas establecidas en la Zona Industrial de Huehuetoca, donde en algunos tramos el derecho de vía posiblemente se compartirá con otros servicios tales como drenaje, agua potable, etc. En estos casos no se tiene propiamente un derecho de vía sino un derecho de paso donde, de acuerdo a normas internacionales, la distancia mínima a cualquier servicio será de 60 cm.
Para la caseta de medición y regulación en el interior del predio industrial de Fracsa Alloys, S.A. de C.V. se requiere de una superficie de 20 m2 , y para las casetas de los usuarios adicionales de la Zona Industrial de Huehuetoca, se requerirá de una superficie de 20 m2 para cada una, mientras que en el punto de
interconexión el área que ocupará la caseta de medición y regulación será de aproximadamente 120 m2 de terreno. La superficie que se ocupará con infraestructura para la operación del proyecto es la misma que ocupa el ducto y sus casetas de medición y regulación. La superficie del registro de concreto es de 9 m2.
Dimensiones aproximadas del proyecto (*)
Longitud total del gasoducto: 4.6 kilómetros
Ancho del alojamiento (**) 4 metros
Superficie para obras permanentes:
• Registro de concreto en el punto de interconexión • Caseta de medición y regulación en el punto de interconexión
• Casetas de medición y regulación en el interior del predio de la empresa Fracsa.
• Casetas de medición y regulación en el interior de los predios de los usuarios finales
9 m2 120 m2
20 m2 20 m2
Area total requerida aproximada: 18,589 m2
(*) Medidas estimadas a partir de la ingeniería preliminar que se tiene hasta el momento, pudiendo variar ligeramente al momento de tener terminada la ingeniería de detalle o al momento de requerir hacer ajustes debido a imprevistos en el campo durante la etapa de construcción.
(**) En éste proyecto no se tienen Derechos de Vía, solamente alojamientos.
Longitud aproximada por tramos del ducto (en base a la carta topográfica)
Tramo Referencia Longitud
aprox.
Diámetro
1 Tramo desde el Punto de interconexión con el ducto de PEMEX, hasta el predio de la empresa Fracsa Alloys, S.A. de C.V., sobre la carretera
estatal No. 31, hacia el Norte
900 m. 3”
2 Tramo desde el predio de la empresa Fracsa Alloys, S.A. de C.V., sobre la carretera estatal No. 31, hasta la inflexión hacia el oeste
rumbo a Huehuetoca
1,100 m 3”
3 Tramo desde el predio de la inflexión de la carretera estatal No. 31, hasta la calle de acceso a la Zona Industrial de Huehuetoca
1,650 m 3”
4 Tramo desde la carretera estatal No. 31, sobre la calle de acceso a la Zona Industrial de Huehuetoca, hasta el predio de las empresas
Danone de México, S.A. de C.V. y COPAMEX, S.A. de C.V., en la
Zona lndustrial ExHacienda de Xalpa, en Huehuetoca
950 m 3”
En el caso de la vegetación colindante con el trazo propuesto, no será necesario derribar ningún árbol, ya que el ducto se alojará a un costado de la carretera existente que comunica los poblados de Huehuetoca y
Teoloyucan, dentro del derecho de vía de la carretera (ver anexo fotográfico), por lo que no se requiere aprovechamiento forestal.
Debido a que se aprovechará en la totalidad del trazo los Derechos de Vía de la carretera existente, no es necesario realizar desmontes a lo largo del trazo, y no se afectará la cobertura vegetal de las áreas colindantes del proyecto. Con el trazo propuesto no se requiere abrir caminos de acceso ni otras obras asociadas.
Ancho mínimo de la franja de afectación para alojar la tubería de transporte A campo traviesa
Diámetro nominal del ducto
(milímetros/pulgadas) Ancho (metros) Hasta 203.2 mm (8”) 4.0 De 254 mm a 457.2 mm (10” a 18”) 8.0 De 508 mm a 914.4 mm (20” a 36”) 10.0 Mayores de 914.4 mm (36”) 12.0
Dentro de zonas urbanas
Diámetro nominal del ducto
(milímetros/pulgadas) Ancho (metros)
Hasta 101.6 mm (4”) Diámetro exterior de la tubería + 101.6 mm (4”) a cada lado de la tubería
De 152.4 mm a 203.2 mm (6” a 8”) Diámetro exterior de la tubería + 152.4 mm (6”) a cada lado de la tubería
De 254 mm a 304.8 mm (10” a 12”) Diámetro exterior de la tubería + 203.2 mm (8”) a cada lado de la tubería
Fuente: Modificación a la NOM-007-SECRE-1999, D.O.F. 11 de abril 2001
La superficie de construcción, que se verá afectada por las obras y actividades del proyecto estará dentro del DDV. La longitud de las interconexiones de tubería a instalar en la segunda etapa del proyecto en el interior de la
Zona Industrial de Huehuetoca no está definida en éste momento, porque no se tiene la ingeniería de detalle, la ubicación exacta de las casetas en el interior de los predios industriales y porque no se tienen contratos firmados con otros usuarios. En su momento se presentará la información correspondiente, como parte del seguimiento del proyecto.
II.1.6 Uso actual de suelo y/o cuerpos de agua en el sitio del proyecto y en sus colindancias
El principal uso de suelo en las colindancias del trazo del gasoducto es de tipo agrícola de temporal, de servicios en el tramo de la carretera estatal No. 31 cercano al punto de interconexión, e industrial en la zona de las empresas.
Longitud del ducto, uso actual del suelo y tipo de zona
Tramo Referencia Longitud
aprox.
Uso actual del suelo
Tipo de zona 1 Tramo desde el Punto de interconexión con el ducto de PEMEX,
hasta el predio de la empresa Fracsa Alloys, S.A. de C.V., sobre la carretera estatal No. 31, hacia el Norte
900 m. servicios-Industrial
Suburbano
2 Tramo desde el predio de la empresa Fracsa Alloys, S.A. de C.V., sobre la carretera estatal No. 31, hasta la inflexión hacia el oeste
rumbo a Huehuetoca
1,100 m Servicios-
Agrícola- Suburbana-rural
3 Tramo desde el predio de la inflexión de la carretera estatal No. 31, hasta la calle de acceso a la Zona Industrial de Huehuetoca
1,650 m Agrícola Rural-suburbana 4 Tramo desde la carretera estatal No. 31, sobre la calle de acceso
a la Zona Industrial de Huehuetoca, hasta el predio de las empresas Danone de México, S.A. de C.V. y COPAMEX, S.A.
de C.V., en la Zona lndustrial ExHacienda de Xalpa, en
Huehuetoca 950 m Agrícola-de servicios-Industrial Suburbana-Industrial T O T A L (APROX.) 4,600 m.
No se presenta la carta de Uso de Suelo ya que el municipio de Coyotepec no tiene disponible el Programa Municipal de Desarrollo Urbano, por encontrarse en revisión para su próxima publicación. No se encuentran cuerpos de agua a lo largo del trazo.
Se cruzará la carretera Estatal No. 31, y también se tendrá un cruce con el, ducto de Pemex. El cruzamiento de la carretera se realizará por medio de perforación direccional.
II.1.7 Urbanización del área y descripción de servicios requeridos
Debido a la naturaleza de la trayectoria del gasoducto, éste se localiza en zona suburbana (zona donde están instaladas las empresas contratantes y periferia del poblado de Coyotepec) y rural (zonas de cultivo) (ver croquis de trayectoria), asentándose en terrenos de propiedad federal, municipal, calles existentes y Derecho de Vía de la carretera por donde pasará.
El proyecto se encuentra ubicado dentro de una zona suburbana en constante crecimiento industrial (promovido por el Gobierno del Estado), en la periferia de los poblados de Coyotepec y de Huehuetoca (a pocos kilómetros de ambas cabeceras municipales), por lo que se cuenta con todos los servicios de comunicación, asistenciales de servicios públicos y privados, tales como red de servicios de agua potable, drenaje, suministro de
energía eléctrica, teléfono, alumbrado público, etc. Sin embargo, para la construcción y operación del gasoducto no se requiere hacer uso de dichos servicios.
Dado que el trazo del gasoducto se encuentra dentro del perímetro de los poblados de Coyotepec y Huehuetoca, y a sólo unos kilómetros de ambas cabeceras municipales y de la Ciudad de México, no se requerirá
instalar campamentos propiamente dichos ni dormitorios provisionales. Únicamente se instalará una caseta prefabricada para guardar el material y equipo, y una caseta provisional para el velador en el punto de interconexión con el ducto de PEMEX. El personal a utilizar en estas fases se transportará diariamente de ida y vuelta por su cuenta, estando a cargo de la empresa contratista.
El tendido del gasoducto aprovecha el derecho de vía de la carretera existente.
II.2 CARACTERISTICAS PARTICULARES DEL PROYECTO
II.2.1. Programa general de trabajo
Las actividades que se tienen planeadas en esta etapa del proyecto están enfocadas al perfil topográfico de la zona elegida, así como a todas aquellas actividades encaminadas en la preparación y limpieza del sitio para la posterior operación del equipo en la obra planeada.
El proyecto constructivo estará dividido en dos etapas iniciando tentativamente en el primer semestre del 2003, realizándose bajo el siguiente esquema:
1ª. Etapa:
Construcción del gasoducto de 3” de diámetro, desde el Punto de interconexión en la zona suburbana de Coyotepec, hasta la caseta de medición y regulación en el interior de la planta de Fracsa Alloys, S.A. de C.V. (900 metros de tubería de acero y sistema de alta presión), dejando una preparación para conectar a futuro una ampliación del gasoducto hacia la zona industrial de Huehuetoca.
2ª Etapa:
Instalación tubería de acero desde la válvula que se dejó frente all predio de Fracsa, hacia la Zona Industrial de Huehuetoca, para interconectar a las empresas Danone de México, S.A. de C.V. y COPAMEX, S.A. de C. V. Esta etapa no está bien definida ya que dependerá de la negociación que se tenga con las empresas y el crecimiento de la zona industrial.
Es importante contar con un buen programa para determinar con precisión
los tiempos convenientes para cada etapa (cronograma), pues se deben
minimizar los plazos en las tareas sensibles como por ejemplo zanjas
abiertas, tendido previo de tubería, etc., se tratará de no interferir con
otras actividades de la región y prever tiempos más propicios respecto al clima.
Esta planificación permite contar con los recursos (humanos, de equipo,
materiales, contratos, etc.) en tiempo y forma, lo que asegura continuidad,
evitando tiempos muertos que pueden constituir una perturbación adicional.
El inicio de las obras de preparación del terreno y construcción del proyecto está programado tentativamente para el mes de mayo del 2003, condicionado a la obtención de una resolución favorable en materia de impacto y riesgo ambiental para el proyecto.
El cronograma conceptual de construcción del gasoducto bajo condiciones ideales se presenta a continuación. Este programa puede modificarse en función de la fecha de firma del contrato con los clientes.
Programa del Proyecto PRIMERA ETAPA (en quincenas). 2003
ACTIVIDAD ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
1.- Firma del contrato con el cliente X
2.- Ingeniería básica del proyecto X
3.- Evaluación del permiso por la CRE x x x x x x X 4.- Obtención del permiso de la SEMARNAT x x x x x x
5.- Desarrollo de ingeniería de detalle x x 6.- Solicitud de alojamiento marginal x x x X
7.- Solicitud de cruzamiento carretero x x x x
8.- Uso de suelo y construcción municipal x x x x X
9.- Adquisición del punto de interconexión x x x 10.- Cotización de materiales (filtros, tubería) X
11.- Cotización y evaluación de contratistas X
12.- Compra de casetas y patines de medición X
13.- Fabricación de las casetas x X x x
14.- Compra de tubería x
15.- Construcción del gasoducto x x x
16.- Auditoria técnica y dictamen de la UV x
17.- Respuesta de la CRE a la auditoria X
18.- Arranque X
2003 2004
ACTIVIDAD SEPT OCT NOV DIC ENE FEB MAR ABR MAY JUN
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
1.- Firma del contrato con el cliente x
2.- Ingeniería básica del proyecto X
3.- Evaluación del permiso por la CRE x x x x x x x
5.- Desarrollo de ingeniería de detalle x x
6.- Solicitud de alojamiento marginal x x x x
7.- Solicitud de cruzamiento carretero x x x x 8.- Autorización de Cruce con fibra óptica x x
9.- Autorización de Cruce con vía FFCC x x x x x x X
12.- Uso de suelo y construcción municipal x x x x x
14.- Cotización de materiales (filtros, tubería) x 15.- Cotización y evaluación de contratistas X
16.- Compra de casetas y patines de medición X
17.- Fabricación de las casetas x x x x X
18.- Compra de tubería X
19.- Recepción de tubería x
20.- Construcción del gasoducto x x x x X X
17.- Auditoria técnica y dictamen de la UV X
18.- Respuesta de la CRE a la auditoria x
19.- Arranque X
* C.R.E.= Comisión Reguladora de Energía U.V.= Unidad Verificadora
Nota: El tiempo se reduce o incrementa, dependiendo en el tiempo en el que se obtenga el permiso de la Subsecretaría de Gestión para la Protección Ambiental y se obtengan los derechos de vía.
La construcción del gasoducto requerirá de aproximadamente 2 meses en su primera fase para la realización de la obra civil, después de la liberación de la resolución de la Manifestación de Impacto Ambiental y del inicio formal de la misma construcción.
Durante toda la etapa de operación se le dará mantenimiento preventivo y correctivo a las instalaciones. Considerando la experiencia adquirida en proyectos anteriores, donde una de las limitantes son los permisos municipales y los derechos de vía, solicitamos se nos autorice un plazo de 1 año para realizar los trabajos de construcción para la primera etapa y 2 años para la segunda etapa, y de por lo menos 20 años para la operación del gasoducto.
II.2.2. Preparación del sitio
Preparación del sitio y construcción
Teniendo en cuenta las distintas fases de la etapa de construcción de un
gasoducto (cuando se produce la mayor interacción con el medio), el
conocimiento de los impactos negativos que potencialmente se pueden
presentar, elegir la metodología constructiva más adecuada, diminuye los
impactos negativos causados al ecosistema, los que pueden variar en
forma considerable según se tengan en cuenta en la fase de planificación o después.
Una vez definido el trazo, los responsables del proyecto deben determinar con
mayor exactitud las necesidades de personal, materiales, tiempo y dinero para
llevar a cabo el proyecto. De nuevo, esta fase requiere muchas horas de trabajo
de oficina para establecer los procedimientos de construcción más adecuados
en cada uno de los tramos, así como solicitar los permisos pertinentes y, en
caso necesario, adquirir los derechos de vía (permisos de ocupación superficial)
de los terrenos por los que pasará el gasoducto.
Para esta actividad no se requerirá de obras complementarias o de servicios de apoyo, debido a que se cuenta con vías de acceso y con las instalaciones necesarias dentro de los predios de las empresas
contratantes. Únicamente se requerirá de sanitarios portátiles tipo sanirent (uno fijo en el punto de interconexión y dos movibles en los frentes de trabajo) y una bodega temporal de aproximadamente 20 x 20 metros
para almacenar materiales y equipo.
Para la preparación del terreno de la Estación de Regulación y Medición de Gas Natural, será necesario realizar trabajos de limpieza, aplanado y nivelación. Debido a que las casetas serán prefabricadas, no se requiere abrir zanjas para cimentaciones.
Debido a que existe una carretera de asfalto en buen estado por donde pasará el ducto, no se requieren
desmontes ni despalmes en la mayor parte del trazo. De igual forma, en la zona suburbana, no aplica este concepto.
En el punto de interconexión, solamente se requieren trabajos de nivelación.
No se afectará ningún tipo de vegetación debido a que el trazo corre paralelo a la carretera, y ninguna especie será eliminada. En el caso del punto de interconexión, sí será necesario remover la vegetación secundaria existente en el predio, para las maniobras de la maquinaria y equipo y construcción de la caseta de medición y regulación.
No se realizarán cortes por tratarse de un proyecto que solamente requiere de la excavación de zanjas sobre el derecho de vía existente en el que irá alojado el ducto. Tampoco se requieren rellenos, porque no se realizarán cortes. Solamente se rellena la zanja con el material previamente extraído durante la excavación de la misma.
Previo al desarrollo de la operación del proyecto, se realizarán los trabajos de preparación y construcción que se describen a continuación:
En ducto: En casetas de medición:
• Levantamiento topográfico • Limpieza del terreno
• Limpieza • Trazo de obra
• Trazo y nivelación del derecho de vía
• Acarreos
• Apertura del derecho de vía • Colocación de grava
• Tendido de la tubería • Excavaciones (para ducto)
• Excavación de la zanja • Compactación
• Preparación de la zanja • Albañilería
• Perforación (tuneleo) bajo la carretera
• Instalación de Estructura metálica
• Trabajos de soldadura, recubrimientos y pruebas
• Aplicación de pintura y acabados
• Instalación de protección catódica y tomas de potencial
• Instalación y pruebas de Equipos electrónicos de medición (computador de flujo)
• Instalación de señalamientos • Instalación y pruebas de Equipos electrónicos de comunicación (módem)
• Acarreos • Trabajos de interconexión con el usuario del gasoducto
• Rellenos
En el Registro:
• Compactación • Limpieza del terreno
• Trazo de obra
• Suministro y acarreo de materiales de construcción
• Excavación
• Cimentación
• Colocación de cimbra
Además, en zonas sub urbanas: • Habilitado y colocación de acero de refuerzo
• Apertura de zanjas en calles • Elaboración, transporte y vaciado de concreto
• Trabajos de repavimentación o reparación de concreto
• Trabajos de interconexión con el gasoducto de PEMEX
• Señalización preventiva durante la construcción
• Levantamiento de muros perimetrales de tabicón, celosía o piedra.
• Colocación en el piso de “tachuelas” indicadoras de la presencia del gasoducto
• Aplicación de pintura y acabados
Para todas las áreas del proyecto:
● Limpieza, acarreo de material sobrante y desmantelamiento de las obras de apoyo.
Etapa de preparación del sitio.
En el sitio propiamente dicho donde se realizarán las obras de preparación del terreno y construcción del ducto, existen algunos ejemplares de vegetación arbustiva que será necesario remover, además de gramíneas y especies forrajeras, como pastos y otros.
La preparación del terreno consistirá básicamente en el deshierbe y nivelación, con la finalidad de iniciar las actividades de excavación de zanjas para el tendido del ducto, y para la construcción de las casetas de regulación.
La preparación del terreno tanto para el ducto como para las casetas de regulación se efectuará en aproximadamente quince días naturales, después de autorizado el tramo a trabajar.
A) Preparación del terreno
A.1 Registro de Concreto y Estaciones de Regulación y Medición de Gas Natural
La obra civil requerida para la preparación del terreno tanto en el predio de las empresas como en el punto de interconexión, para la construcción de las casetas de regulación y del Registro de Concreto,
consistirá básicamente de:
Limpieza
Remoción del humus, pasto, raíces y vegetación del área a ocupar por las casetas.
Nivelación
El terreno dentro de los predios industriales se encuentra nivelado, por lo que en ellos no será necesario
esta operación. En el punto de interconexión con el gasoducto de PEMEX, el terreno de la caseta de regulación sí requiere nivelación.
A.2 Ducto
Para el caso del ducto, la obra civil requerida para la preparación del terreno consistirá en remover la vegetación arbórea o arbustiva presente a lo largo del trazo, a 8 metros de ancho. La zanja tendrá una
profundidad promedio de 30 pulgadas (0.762 metros) y el fondo de la misma será compactada y rellenada con una capa de arcilla para recibir el ducto, donde la superficie lo requiera. Una vez instalado el ducto, las zanjas se cubrirán con material de relleno y se instalarán las señales correspondientes, y el sistema de
protección catódica.
Levantamiento Topográfico
En esta actividad, se deberá tener un conocimiento pleno de la sensibilidad del área al trazar el derecho de tendido de ductos y determinar la forma de salvar las pendientes pronunciadas sin perder la calidad del suelo, que permita la revegetación de la zona, evitando futuras erosiones. También se debe eludir las zonas
de inestabilidad geológica o con afloramiento rocosos importantes, entre otros.
El proceso de limpieza y despeje de la servidumbre de tendido de ductos depende del tipo de suelo, de la topografía, del uso del terreno, tipo de vegetación, máquinas a utilizar, etc.
Esta tarea es la primer agresión real al medio y una de las que causa mayor perturbación de la superficie. La tarea comprende, entre otros pasos los siguientes:
a) Remoción de la capa vegetal, lo que puede producir problemas de erosión de la superficie, especialmente en pendientes pronunciadas. En aquellos casos en que no sea necesario el retiro de la capa vegetal se deberá trabajar sobre ella ya que mejora la futura revegetación
b) Cambios topográficos que pueden variar los escurrimientos superficiales del terreno.
También contempla el desalojo de escombros, pedacería de material de desecho, chatarra, corte de maleza a pelo de tierra y retiro de basura.
No se requiere la construcción de caminos de acceso. Los materiales de construcción serán adquiridos a casas de materiales de la región.
Nivelación
La nivelación del terreno permite proveer un área de trabajo lisa y pareja con cambios de dirección suaves, que eviten doblar los tramos que conforman el ducto más allá de sus especificaciones. Para lograr
estas características del terreno es necesario remover ciertas cotas y rellenar otras para obtener un nivel
uniforme en la tubería, sobre todo en zonas de tipo rural donde el trazo no aprovecha Derechos de vía existentes. Este laboreo requiere el retiro del suelo superficial (orgánico) el cual si no es tratado adecuadamente (sin
mezclar con áridos) la pérdida de fertilidad en el área puede llegar a ser significativa, disminuyendo la posibilidad de revegetación del suelo. También se modifica la geometría superficial del terreno variando su escurrimiento natural. De lo señalado, se desprende que si no se efectúa un estudio minucioso del suelo en toda la trayectoria del
tendido, la agresión al medio puede aumentar significativamente.
Marcaje del trazo
En esta fase, consiste en marcar el trazado del gasoducto sobre el terreno con la ayuda de topógrafos y personal especializado. Se utilizan estacas, y se marca el trazo mediante una línea de cal en polvo.
II.2.3. Descripción de obras y actividades provisionales del proyecto
Se requerirán sanitarios portátiles tipo Sanirent, un área de almacenamiento fuera del predio de la empresa y agua potable para trabajadores y para realizar la prueba hidrostática. El agua de servicios se almacenará en un tinaco tipo Rotoplast, de 2,500 litros de capacidad.
Dado que el trazo del gasoducto se encuentra dentro del perímetro de los poblados de Coyotepec y Huehuetoca, y a sólo unos kilómetros de ambas cabeceras municipales y de la Ciudad de México, no se requerirá
instalar campamentos propiamente dichos ni dormitorios provisionales. Únicamente se instalará una caseta prefabricada para guardar el material y equipo, y una caseta provisional para el velador en el punto de interconexión con el ducto de PEMEX. El personal a utilizar en estas fases se transportará diariamente de ida y vuelta por su cuenta, estando a cargo de la empresa contratista.
El “campamento” a instalar en el punto de interconexión, donde se resguardarán diversos materiales y
equipos, contará con estrictas reglas de higiene y seguridad. La basura tanto en el punto de interconexión como en el derecho de vía será recolectada en bolsas de basura, dividida y clasificada para ser desechada en
recipientes apropiados.
(Ver ubicación del punto de interconexión en el Plano No. 1). No se requieren servicios de apoyo.
I.2.4. Etapa de construcción
El programa detallado de trabajo para el desarrollo y construcción del proyecto se muestra en el inciso II.3.1 del presente estudio.
En todas las áreas de construcción, el proyecto cumplirá con todos los requerimientos específicos establecidos por cada autoridad municipal.
Excavación
Se efectuarán trabajos de excavación únicamente para la ubicación del ducto (las casetas de regulación
serán prefabricadas, se montan sobre unos “patines” que a su vez se instalan sobre 7 topes de estacionamiento de concreto para nivelar las casetas de medición y regulación, y no requieren cimentación). Las zanjas
para instalación del ducto serán cortadas a un mínimo de 30 pulgadas (0.762 metros), para cumplir una profundidad de cubierta mínima de 91 cms.
También se requieren trabajos de excavación para la construcción del registro en el punto de interconexión con el ducto de PEMEX.
Posteriormente se reemplazará el suelo en las áreas en que sea removido con material de relleno, a una altura de 0.46 metros sobre la superficie excavada. El relleno debajo del área de las casetas, será compactado a un 2% de su contenido de humedad óptima a 95% del estándar proctor. Por último, se colocará una capa de
polietileno negro y sobre ella una cama de 4” de espesor de grava triturada de ¾ en el área que ocuparán las casetas, para evitar el crecimiento de malezas (ver dibujos estándares en el Manual de Procedimientos
de Construcción de IGASAMEX).
REGISTRO DE CONCRETO
Excavación.- En el punto de interconexión con el ducto de PEMEX (denominado punto 0+000 del proyecto en
el ramal), se procederá a excavar hasta dejar totalmente al descubierto el ducto. Se realizará a la profundidad en que se encuentre el ducto de Pemex, y dejando un área mínima de por lo menos 9 m2 para permitir maniobrar
al personal encargado de realizar los trabajos de soldadura e interconexión.
Construcción del Registro.- La construcción del registro en el punto de interconexión, se encontrará sobre
Cimbra.- La cimbra de las cimentaciones y estructuras de concreto estarán bajo la responsabilidad total de
la contratista en cuanto al material, habilitado y colocación (el diseño lo hace PGPB).
Las cimbras deberán ser de tal forma que proporcionen seguridad cuando se les somete a cargas permisibles durante el proceso de constructivo.
Cimentaciones Superficiales.- Se harán de acuerdo a la localización, niveles de desplante y materiales que
se especifiquen en el proyecto.
Acarreos.- Se efectuarán de acuerdo a lo ordenado por la supervisión de PGPB, siguiendo la ruta más corta y/
o conveniente y a las velocidades previamente fijadas al cruzar las instalaciones.
Relleno.- Los materiales para relleno serán los procedentes de la excavación cuando su empleo haya sido
aprobado por IGASAMEX.
Registro de concreto
Sobre el Derecho de Vía de PEMEX se construirá un registro de concreto armado bajo el nivel del piso, se soldará una silleta de acero y se procederá a llevar a cabo el “hot tap” al gasoducto de 36” de Pemex, colocando una válvula de bloqueo y una junta monoblock para aislar la protección catódica de corriente inducida que aplica PEMEX a su ducto de la protección que aplicará IGASAMEX al ducto que pretende instalar. Este registro servirá para proteger la válvula.
La responsabilidad de PEMEX termina después de la válvula de bloqueo, dentro del registro. A partir de éste punto, el ducto es responsabilidad de IGASAMEX.
El registro (espacio subterráneo en forma de caja, destinado a alojar válvulas, accesorios o instrumentos para su protección) deberá tener una superficie de por lo menos 9 m2 (3 x 3 metros) para permitir las maniobras
del personal de PEMEX que realizará los trabajos de soldadura e interconexión, ya que el ducto de PEMEX es de 36” de diámetro nominal (+/- 70 cms considerando el recubrimiento) y se requiere mínimo de 1 metro a cada lado del ducto, y se levantarán muros de 2 metros de altura de tabicón, piedra o celosía, de acuerdo a
las especificaciones de PEMEX para protección de la instalación. La profundidad del registro será
de aproximadamente 2.5 metros, considerando que se debe dejar 50 cms. entre el lecho bajo del tubo de PEMEX y el piso terminado.
De acuerdo con la NOM-007-SECRE-1999, el registro debe estar localizado en un lugar accesible y lo más alejado posible de cruzamientos de calles o puntos donde el tráfico sea pesado o intenso; de puntos de elevación mínima, cuencas de recolección, o lugares donde la cubierta de acceso estuviera en el cauce de aguas superficiales, y de instalaciones de agua, eléctricas, telefónicas, tuberías de vapor, entre otras.
Por tratarse de un registro subterráneo, debe estar suficientemente ventilado para minimizar la formación de una atmósfera explosiva en el interior. Por tal motivo, dependiendo del diseño final de PEMEX puede el registro no contará con tapa, y los muros que se levantarán aproximadamente 2.5 metros de altura sobre el nivel de
piso serán preferentemente de celosía o de tabicón de aproximadamente 20 cms. de espesor ó tener una tapa con el venteo correspondiente.
Estaciones o Casetas de Medición y Regulación de Gas Natural
Debido a las características del proyecto, las casetas de medición únicamente requerirán nivelación del terreno, compactación y colocación de una cama de grava.
Las Estaciones o Casetas de Medición y Regulación de Gas Natural se construirán de acuerdo a la normatividad internacional.
Las estaciones reguladoras de presión estarán equipadas con válvulas de bloqueo antes y después de
los reguladores. De igual forma, se instalarán manómetros después de las estaciones de regulación reductoras de presión en todo el sistema.
El Gasoducto contará con dos tipos de casetas principales:
Una (1) Caseta de filtración/medición/regulación y odorización (Plano No. 1 Tubería de interconexión
PEMEX-IGASAMEX), instalada en el Punto de Interconexión con el Gasoducto de PGPB, fuera del DDV del ducto de PEMEX, donde tendrá lugar la primera reducción de presión del sistema, de 520 a 200 psi (en la segunda etapa aumentará a 300 psi).
Componentes principales: • Válvula de corte automático • Válvula de corte principal • Filtro coalescente
• Medidor rotatorio 1M1480*
• Computador de flujo con comunicación remota
• Reguladores marca Fisher modelo 627H de 1” instalados en monitor y válvulas de corte asociadas • Válvula de seguridad
• Manómetros • Odorizador
* En la segunda etapa se cambiará el medidor rotatorio por un modelo 3M1480
Esta caseta tendrá como función:
1. Medir y totalizar el flujo volumétrico y energético totalmente compensado por las variaciones de presión, temperatura y peso específico, supercompresibilidad y calor específico si se le introducen los
valores correspondientes en tiempo real (de analizadores) o se le programan mediante el software del equipo, sin necesidad de analizador.
2. Regular la presión recibida del gasoducto principal para ser transportado por el gasoducto (regula a 200 psig en la primera etapa y a 300 psi en la segunda etapa).
3. Proteger a los usuarios del gasoducto de recibir una sobrepresión por medio de reguladores en monitor y la válvula de seguridad marca Mercer.
4. Filtrar impurezas del gas transportado por PEMEX para evitar daños en los equipos de medición.
5. Aplicar odorizante a todo el sistema para detectar posibles fugas. Esto no es un requisito de las normas oficiales mexicanas, es una práctica de Igasamex.
Una (1) Caseta de medición/regulación (ver ejemplos de caseta típica de usuario, Plano No. 2 Sistema para regulación y medición tipo cada una de las empresas contratantes) instaladas en la planta industrial de cada socio, donde tendrá lugar la segunda reducción de presión del sistema, de 200 psi (o 300 psi) a 28 psi o la que requiera cada usuario. El tipo de caseta a instalar, dependerá de los requerimientos de volumen de cada usuario, pero sus características se pueden resumir de la siguiente manera:
Componentes principales de la caseta para Fracsa: • Filtro seco tipo “Y”
• Medidor rotativo marca Dresser modelo 3M740* • Computador de flujo (en caso de ampliación futura)
• Reguladores marca Fisher modelo 627 de 1” y válvulas de corte asociadas • Válvula de seguridad
• Válvula de corte principal
*Se instalará cuando se construya la ampliación.
Caseta de medición y regulación principal
La caseta de medición y regulación principal se instalará fuera del derecho de vía de PEMEX, en una superficie de 120 m2, y contará con válvulas de corte. El área donde será instalada la caseta será en un
predio suburbano, a un costado de la Carretera Estatal No. 31 y junto a la válvula de seccionamiento de PEMEX existente, y estará delimitada con muro de tabicón rematado con alambre de púas y contará con dos accesos, uno peatonal y otro vehicular, que permitan tanto el acceso al personal y al equipo necesario para realizar trabajos de operación, mantenimiento e inspección, como al personal de atención de emergencias. El acceso estará restringido y las puertas contarán con candado. Asimismo, contará con señalamientos adecuados.
Como señala la NOM-007-SECRE-1999, la estación de medición y regulación deberá diseñarse con materiales no combustibles (ver Boletín 294 de la American Insurance Association), contar con el espacio necesario para la protección de los equipos e instrumentos que permita las actividades de operación y mantenimiento, tendrá una ventilación cruzada a favor de los vientos dominantes para garantizar que el personal que opera,
mantiene, inspecciona y supervisa la instalación no corra riesgos por acumulación de gases.
La instalación eléctrica de la estación debe ser a prueba de explosión y cumplir con los lineamientos de la NOM-001-SEMP-1994.
La caseta está prefabricada, de lámina Pintro-Zintro con ventilación cruzada, con acceso al frente. La caseta está montada en un patín fabricado de perfil estructural, que a su vez se instala sobre 7 topes de estacionamiento de concreto para nivelar las casetas de medición y regulación, por lo que no requieren cimentación.
Después de nivelar el terreno a ocupar por la caseta, se colocará una capa de polietileno negro y sobre ella una cama de 4” de espesor de grava triturada de ¾ en el área que ocuparán las casetas, para evitar el crecimiento de malezas.
Toda la caseta está fabricada de acero. La presión de operación máxima de la
caseta del punto de interconexión es de 1000 psig.
Contará con una válvula de seccionamiento en la tubería de alimentación a la estación de regulación y medición, un filtro separador de 98% de líquidos y partículas de hasta 1 micrón antes del cabezal de medición y
regulación, líneas de desvío (by-pass) para mantenimiento sin necesidad de interrumpir el suministro de gas, dispositivos de seguridad para protegerla de cualquier sobrepresión, y válvulas de bloqueo en las conexiones para la instalación de instrumentos. Además, contará con reguladores en monitor como medio principal de protección y con una válvula de seguridad para desfogar a la atmósfera, marca Mercer, diseñada para que se prolongue el venteo hasta una altura de que permita dispersar el gas natural sin que presente riesgos al personal o a las instalaciones.
En lo que se refiere al equipo de medición de flujo cumple con la Guía de Especificaciones Técnicas
para Computadores de Flujo de Pemex Gas y Petroquímica Básica, y cuenta con la aprobación de esta
misma dependencia. La caseta es alimentada por celdas solares, y cuenta con módem y teléfono
celular conectados al computador de flujo, para tener acceso a distancia a las lecturas de flujo y presión del gas.
Como medida preventiva para combate al fuego, en la caseta de medición y regulación se contará con equipo contraincendio (extinguidor tipo ABC), el cual estará disponible, accesible, claramente identificado y en condiciones de operación.
Casetas de regulación de los usuarios
Las casetas de regulación de los usuarios de gas que estarán instaladas en el interior de los predios de las empresas contratantes del servicio, contarán con reguladores y válvulas manuales de bloqueo.
Las características constructivas son similares a las de la caseta del punto de interconexión. La caseta será rodada por una cerca de malla ciclónica con acceso peatonal por un costado, ocupando una superficie
de aproximadamente 20 m², y contará con un patín de regulación (pudiendo variar dependiendo de como se diseñe la estación, ya que éste dependerá del volumen requerido por el usuario). La ubicación de la caseta cumplirá con los requerimientos de distancias establecidos en la NOM-007-SECRE-1999.
En el caso de los usuarios, los predios cuentan con accesos e instalaciones
que permiten realizar trabajos en él, sin problemas de servicios.
Se pintará toda la tubería aérea de acero de los patines de medición y regulación (a instalar dentro de los predios de los usuarios) de color blanco y amarillo limón. La pintura a aplicar para proteger contra la corrosión
El alcance de construcción, y de responsabilidad de la empresa IGASAMEX, termina en la brida que unirá el gasoducto con la brida de interconexión con el sistema de gas interno de la planta del usuario. Generalmente, la conexión desde la caseta de regulación y medición hasta los equipos de combustión del usuario, es realizada por otra empresa de servicios, que se encarga también de modificar o ajustar los quemadores de las calderas y que deberá apegarse a la norma mexicana de redes internas NOM-002-SECRE-1999.
De acuerdo con la NOM-007-SECRE-1999, la localización de las estaciones de medición y regulación, debe cumplir con los lineamientos siguientes:
Tener las distancias mínimas de protección de acuerdo con el cuadro siguiente.
Distancias mínimas de protección
Concepto Estación para uso industrial hasta 2059 kPa (21 kg/cm2) (en metros)
Concentración de personas 5
Fuentes de ignición 5
Motores eléctricos 5
Subestaciones eléctricas 5
Vías de ferrocarril 5
Caminos o calles con paso de vehículos 5
Almacenamiento de materiales peligrosos 15
Fuente: NOM-007-SECRE-1999
Estar fuera de las zonas fácilmente inundables o aquéllas en las que pudiera haber acumulamiento de gases en caso de fuga, y estar en lugares de fácil acceso.
De acuerdo con la NOM-007-SECRE-1999, la Obra civil de las estaciones de medición y regulación debe cumplir con los requisitos siguientes:
• Diseñarse con materiales no combustibles (ver Boletín 294 de la American Insurance Association);
• Construirse en función de las dimensiones de la tubería y considerar el espacio necesario para la protección de los equipos e instrumentos que permita las actividades de operación y mantenimiento;
• Tener una ventilación cruzada a favor de los vientos dominantes para garantizar que el personal que opera, mantiene, inspecciona y supervisa la instalación no corra riesgos por acumulación de gases;
• Estar cercada y tener puertas que permitan el acceso al personal y al equipo para que se realicen los trabajos de operación, mantenimiento e inspección. El acceso debe ser restringido y las puertas contar con candado, y • Contar con accesos para atención a emergencias.
• La instalación eléctrica de la estación debe ser a prueba de explosión y cumplir con los lineamientos de la NOM-001-SEMP-1994.
• Contar con una válvula de seccionamiento en la tubería de alimentación a la estación de regulación y medición que cumpla con las características siguientes:
o Estar ubicada en un lugar accesible y protegida contra daños que pudieran ocasionar terceras personas y a una distancia segura de la estación;
o Contar con mecanismos para accionarla de acuerdo con sus especificaciones; o Estar bien soportada mecánicamente para prevenir esfuerzos en la tubería, y
o Estar diseñada para que la presión de diseño sea igual o mayor a la presión de operación del ducto. • Tener instalado un separador de líquidos antes del cabezal de medición y regulación en caso de considerase necesario;
• Contar con líneas de desvío (by-pass) para mantenimiento, sin necesidad de interrumpir el suministro de gas; • Contar con dispositivos de seguridad para protegerla de cualquier sobrepresión;
• La válvula de seguridad debe desfogar a la atmósfera y el venteo prolongarse hasta una altura que favorezca la dispersión del gas natural sin que presente riesgos al personal o a las instalaciones;
• Los procedimientos de soldadura empleada para instalación de la estación se deben calificar de acuerdo con el Estándar API 1104 y ASME V y IX;
• En tubería superficial, la parte inferior de ésta, debe tener una altura mínima de 0.65 metros sobre el nivel del piso y de acuerdo con esta altura, construir los soportes;
• Se deben considerar los esfuerzos previsibles en los soportes de la tubería y accesorios;
• La tubería y los accesorios que van enterrados se deben proteger contra la corrosión de acuerdo con lo que establece la norma vigente correspondiente;
• La tubería de acero se debe proteger contra la corrosión exterior de acuerdo con la norma vigente correspondiente;
• Se deben instalar válvulas de bloqueo en las conexiones para la instalación de instrumentos, y • Contar con el diagrama de arreglo típico de la niplería.
Ducto de acero
El ducto será de acero al carbón de 3” Æ nom (0.188” de espesor), de acuerdo en el estándar
API-5LX42, considerando una vida útil de la tubería de por lo menos 30 años.
Tubería
MATERIAL LONGITUD DIAMETRO
NOMINAL
DIAMETRO
EXTERNO ESPESOR
Especificaciones de diseño.
Condiciones de Operación Gasoducto Coyotepec (Fracsa Alloys, S.A. de C.V.)
Sección de Alta Presión (Tubería de Acero)
70.32 kg/cm2 1000 psig Máxima Presión permisible de operación
21 kg/cm2 300 psig Presión de entrada*
4.6 km 2.9 millas Longitud
88.9 mm 3.5” Diámetro exterior 4.77 mm 0.188” espesor de pared
Condiciones base del Sistema
0.92 0.92 Factor de eficiencia del flujo 288.5 K 60 °F Temperatura Base
1.0 atm 14.7 psig Presión base
*Presión a la salida del cuadro de medición y regulación de la interconexión con el Gasoducto de PEMEX. De acuerdo con la NOM-007-SECRE-1999, se entiende por presión la fuerza de un fluido ejercida perpendicularmente sobre una superficie, expresada en Pascales (Pa).
** Para los cruces de autopista y avenidas, se utilizará tubería de 0.254” de espesor (6.4 mm.).
1 milla= 1.609 km. 1 kg/cm2= 14.22 psig 1 bar = 1.02 kg/cm2 1 psig = 6.895 Kpa
El diseño del ducto considera un espesor de pared suficiente para soportar la presión interna y las cargas externas a las cuales se prevé que estarán expuestos durante y después de su instalación. El espesor está basado en la fórmula incluida en la NOM-007-SECRE-1999, el espesor mínimo que puede ser manipulado durante la construcción sin que el tubo se doble durante su manejo normal.
Bajo las condiciones de operación mostradas, el Gasoducto que va a la empresa Fracsa Alloys tendrá una capacidad máxima en su etapa inicial de 23,702 m3/día (827,000 pies cúbicos/día). En la segunda etapa,
donde llegará hasta la Zona Industrial de Huehuetoca, tendrá una capacidad máxima de 42,480 m3/día
(1’500,000 pies cúbicos/día).
Los cálculos hidráulicos se realizan utilizando el Modelo de IGT Mejorado, el cuál es adecuada para sistemas de presión media y baja. La fórmula y la simulación del comportamiento del sistema se anexan al
presente documento
Dicho gasoducto, será diseñado, construido y operado de acuerdo a las normas mexicanas NOM-007-SECRE-1999 “Transporte de gas natural” y NOM-008-SECRE-1999 “Control de corrosión externa en tuberías de
acero enterradas y/o sumergidas. En los ámbitos en que éstas normas no especifiquen condiciones específicas de diseño (por ej. Diseño para tubería de polietileno) se utilizará el Code of Federal Regulations, Título 49, Parte
192 del U.S. Department of Transportation - “Estándares Federales mínimos de seguridad: Transportación de gas natural y otros gases por gasoducto” (Transportation of Natural and Other Gas by Pipeline: Mínimum Federal Safety Standars”. Dicho documento incluye los requerimientos mínimos de seguridad en cuanto
a materiales, diseño, construcción, pruebas, operación y mantenimiento de gasoductos. Este documento se basa en los estándares internacionales.
