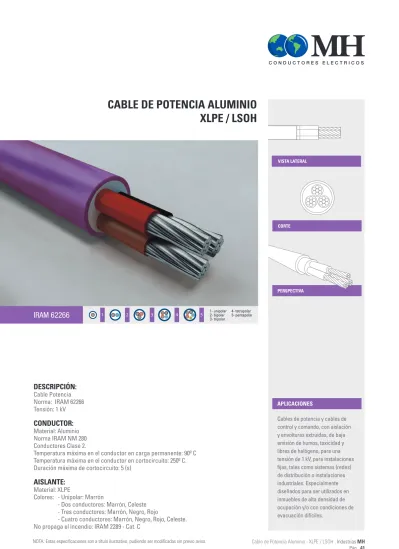

CABLE DE POTENCIA ALUMINIO XLPE / LSOH

(1)

VISTA LATERAL CORTE

DESCRIPCIÓN:

Cable Potencia

Norma: IRAM 62266

Tensión: 1 kV

CONDUCTOR:

Material: Aluminio

Norma IRAM NM 280

Conductores Clase 2.

Temperatura máxima en el conductor en carga permanente: 90º C

Temperatura máxima en el conductor en cortocircuito: 250º C.

Duración máxima de cortocircuito: 5 (s)

AISLANTE:

Material: XLPE

Colores: - Unipolar: Marrón

- Dos conductores: Marrón, Celeste

- Tres conductores: Marrón, Negro, Rojo

- Cuatro conductores: Marrón, Negro, Rojo, Celeste.

No propaga el incendio: IRAM 2289 - Cat. C

CABLE DE POTENCIA ALUMINIO

XLPE / LSOH

APLICACIONES

Cables de potencia y cables de control y comando, con aislación y envolturas extruidas, de baja emisión de humos, toxicidad y libres de halógeno, para una tensión de 1 kV, para instalaciones fijas, tales como sistemas (redes) de distribución o instalaciones industriales. Especialmente diseñados para ser utilizados en inmuebles de alta densidad de ocupación y/o con condiciones de evacuación difíciles.

1 2 3 4 5 1- unipolar2- bipolar 4- tetrapolar5- pentapolar

3- tripolar

IRAM 62266

(2)

CARACTERÍSTICAS TÉCNICAS (IRAM) - CABLES CON CONDUCTORES DE ALUMINIO

16 25/16 35/16 50/25 70/35 95/50 120/70 150/70 5.2 6.5/5.2 7.5/5.2 8.6/6.5 10.2/7.5 12.0/8.6 13.5/10.2 15.0/10.2 0.7 0.9/0.7 0.9/0.7 1.0/0.9 1.1/0.9 1.1/1.0 1.2/1.1 1.4/1.1 1.8 1.8 1.8 1.9 2.0 2.2 2.3 2.5 21.1 24.3 26.1 29.8 34.1 38.5 42.9 46.6 522 699 827 1092 1468 1896 2380 2805

TETRAPOLARES

16 25 35 50 70 95 120 150 185 5.20 6.50 7.50 8.60 10.20 12.00 13.50 15.00 16.80 0.70 0.90 0.90 1.00 1.10 1.10 1.20 1.40 1.60 1.8 1.8 1.8 1.9 2.0 2.1 2.3 2.4 2.6 19.4 23.3 25.4 28.4 32.8 37.0 40.9 45.3 50.8 441 637 778 994 1350 1742 2145 2626 3296

TRIPOLARES

SECCIÓN NOMINAL DIÁMETRO

CONDUCTOR APROX. ESPESOR AISLACIÓN NOMINAL ESPESOR ENVOLTURA NOMINAL DIÁMETRO EXTERIOR APROXIMADO APROXIMADAMASA

mm2 _mm _mm _mm _mm _kg/km 16 25 35 50 70 95 120 150 185 240 300 5.20 6.50 7.50 8.60 10.20 12.00 13.50 15.00 16.80 19.20 21.60 0.70 0.90 0.90 1.00 1.10 1.10 1.20 1.40 1.60 1.70 1.80 1.4 1.4 1.4 1.4 1.4 1.5 1.5 1.6 1.7 1.7 1.8 9.6 11.3 12.3 13.6 15.4 17.4 19.1 21.2 23.6 26.2 29.0 108 151 186 235 311 406 494 607 751 943 1156

UNIPOLARES

5.20 6.50 7.50 16 25 35 0.70 0.90 0.90 1.8 1.8 1.8 18.3 21.9 23.9 392 562 683

BIPOLARES

(3)

CABLES EN AIRE

INTENSIDADES DE CORRIENTE ADMISIBLES (A) PARA TEMPERATURA AMBIENTE DE 40ºC

Aislación XLPE Termoestable IRAM 62266 B2 Aislación XLPE Termoestable IRAM 62266 B2 MÉTODO B2

Caño embutido en pared Caño a la vista

MÉTODO C

Bandeja no perforada o de fondo sólido. Un cable multipolar o cables unipolares en contacto

MÉTODO E

Bandeja perforada Bandeja tipo escalera. Un cable multipolar

Aislación XLPE Termoestable IRAM 62266 C Aislación XLPE Termoestable IRAM 62266 C Aislación XLPE Termoestable IRAM 62266 E Aislación XLPE Termoestable IRAM 62266 E 66 86 105 126 159 191 220 238 273 326 378 58 76 94 113 142 171 197 218 248 289 331 2x 16 25 35 50 70 95 120 150 185 240 300 [mm2] Aluminio 3x 76 92 115 140 180 219 255 295 338 399 462 69 82 102 124 158 192 223 258 294 348 400 2x o 2x1x 3x o 3x1x 83 98 123 149 192 234 273 315 361 428 494 2x 70 88 109 133 170 207 239 277 316 372 429 3x Aislación XLPE Termoestable IRAM 62266 F Aislación XLPE Termoestable IRAM 62266 F 110 137 167 216 263 307 354 407 482 558 94 117 145 187 230 269 312 359 429 498 MÉTODO F Bandeja perforada.

Bandeja tipo escalera. Cables unipolares en contacto.

Nota: Las tablas de intensidades admisibles anteriores están calculadas para cables con conductores con formación rígida (Clase 2 Norma IRAM NM 280); en caso de utilizar conductores con formación flexible los valores de intensidades de corriente admisible deben multiplicarse por el factor 0,95.

MÉTODO G

Bandeja perforada. Bandeja tipo escalera. Cables unipolares separados 1 diámetro como mínimo.

2x1x 25 35 50 70 95 120 150 185 240 300 [mm2] Aluminio 3x1x trébol Aislación XLPE Termoestable IRAM 62266 F Aislación XLPE Termoestable IRAM 62266 G 97 123 150 196 240 280 326 376 448 520 126 157 191 247 302 352 408 469 556 644 3x1x plano 3x1x horizontal Aislación XLPE Termoestable IRAM 62266 G 111 139 171 222 273 319 371 428 511 593 3x1x vertical L2 L3 PE L1 L2 L3 PE L1 L2 L3 N PE L1 N L2 L3 PE L1 N L2 L3 PE L1 L2 L3N PE L1 L2 L3 PE L1 L2 L3 N PE L1 N L2 L3 PE L1 PE L1 N PE L1 N PE L1 PE L1 N L3 PE PE L1 L1 L2 N L3 L2 PE N L2 L1 L3 L3 PE PE L1 L1 N L1 L2 L3 PE L2 N L3 L2 PE N L2 L1 L3 N PE L1 L3 PE PE L1 L1 L2 L3 L2 PE N L3 L2 L1 L1 N PE L1 N PE L1 PE L1 N PE N N L1 L1 PE PE N N L1 L2 L3 L1 L2 L3 PE PE PE L1 N L3 L2 PE L3 L2 L1 L3 L2 L1 PE N L1 L2 De L3 PE N L1 L2 L3 PE De

(4)

CABLES EN DUCTOS ENTERRADOS

MÉTODO D1

Caño enterrado Caño enterradoMÉTODO D1

Aislación del cable XLPE/Termoestable

IRAM 62266 B52-4 D1 Aislación del cable

XLPE/Termoestable IRAM 62266 B52-2 D1 83 105 127 150* 185* 219* 249* 282* 316* 365* 412* 2x 16 25 35 50 70 95 120 150 185 240 300 [mm2] Aluminio 69 88 106 127 156 186 211 238 267 308 349 3x

* Los cables bipolares se construyen generalmente hasta la sección de 35 mm2_{. Las intensidades de corriente admisibles indicadas para cables de secciones de}

2x50 mm2_{hasta 2x300 mm}2_{corresponden a cables tripolares, donde el tercero no es utilizado o es empleado como PE.}

- Las tablas de intensidades admisibles están calculadas para cables con conductores con formación rígida (Clase 2 Norma IRAM NM 280); en caso de utilizar conductores con formación flexible los valores de intensidades de corriente admisible deben multiplicarse con el factor 0,95.

- Para los cables tetrapolares valen las intensidades admisibles indicadas para los cables tripolares.

PROFUNDIDAD DE INSTALACIÓN: 0,70 m

INTENSIDADES DE CORRIENTE ADMISIBLES (A) PARA TEMPERATURA DEL TERRENO IGUAL A 25ºC Y RESISTIVIDAD

TÉRMICA ESPECÍFICA DEL TERRENO IGUAL A 1 K.M/W (AEA)

L1 N

PE

PE _L1PE

L2

FACTORES DE REDUCCIÓN PARA AGRUPAMIENTO DE MÁS DE UN CIRCUITO MONOFÁSICO O TRIFÁSICO O MÁS DE

UN CABLE MULTIPOLAR

ÍTEM _{CABLES EN CONTACTO}DISPOSICIÓN DE LOS

PARA SER USADOS CON LAS

INTENSIDADES ADMISIBLES DE LOS SIGUIENTES MÉTODOS

DE REFERENCIA NÚMERO DE CIRCUITOS O DE CABLES MULTIPOLARES

Agrupados en aire, sobre una superficie, embutidos o encerrados.

Una sola capa sobre pared, piso o bandeja no perforada. Una sola capa fijada debajo de cielorraso.

Una sola capa sobre una bandeja perforada horizontal o vertical. Una sola capa sobre bandeja tipo escalera o engrapada. 1 2 3 4 5 6 7 8 9 12 16 20 1 2 3 4 5 1.00 1.00 0.95 1.00 1.00 0.80 0.85 0.81 0.88 0.87 0.70 0.79 0.72 0.82 0.82 0.65 0.75 0.68 0.77 0.80 0.60 0.73 0.66 0.75 0.80 0.57 0.72 0.64 0.73 0.79 0.54 0.72 0.63 0.73 0.79 0.52 0.71 0.62 0.72 0.78 0.50 0.70 0.61 0.72 0.78 0.45 0.41 0.38 No es necesario una mayor reducción para más de nueve circuitos o cables multipolares.

Métodos A1, A2, B1, B2, D1 y D2

Método C

(5)

a) Factores de corrección para temperaturas del suelo distintas de 25ºC para cables enterrados o tendidos dentro de caños o conductos enterrados

CABLES DIRECTAMENTE ENTERRADOS

PROFUNDIDAD DE INSTALACIÓN: 0,70 m

MÉTODO D2 Directamente enterrado Aislación XLPE/Termoestable IRAM 62266 MÉTODO D2 Directamente enterrado Aislación XLPE/Termoestable IRAM 62266 MÉTODO D2 Directamente enterrado Aislación XLPE/Termoestable IRAM 62266 MÉTODO D2 Directamente enterrado Aislación XLPE/Termoestable IRAM 62266 MÉTODO D2 Directamente enterrado Aislación XLPE/Termoestable IRAM 62266

* Los cables bipolares se construyen generalmente hasta la sección de 35 mm2_{. Las intensidades de corriente admisibles indicadas para cables de}

secciones de 2x50 mm2_{hasta 2x300 mm}2_{corresponden a cables tripolares, donde el tercero no es utilizado o es empleado como PE.}

- Las tablas de intensidades admisibles están calculadas para cables con conductores con formación rígida (Clase 2 Norma IRAM NM 280); en caso de utilizar conductores con formación flexible los valores de intensidades de corriente admisible deben multiplicarse con el factor 0,95.

- Para los cables tetrapolares valen las intensidades admisibles indicadas para los cables tripolares. PE

PE

PE PE

FACTORES DE CORRECCIÓN PARA CABLES ENTERRADOS EN FORMA DIRECTA O DENTRO DE CAÑOS O CONDUCTOS

ENTERRADOS. FACTORES DE CORRECCIÓN PARA COLOCACIÓN ENTERRADA

INTENSIDADES DE CORRIENTE ADMISIBLES (A) PARA TEMPERATURA DEL TERRENO IGUAL A 25ºC Y RESISTIVIDAD

TÉRMICA ESPECÍFICA DEL TERRENO IGUAL A 1 K.M/W

PE 98 128 153 180 221 265 302 338 384 448 507 1x 16 25 35 50 70 95 120 150 185 240 300 [mm2] Aluminio 104 136 163 194* 239* 286* 326* 366* 415* 484* 547* 2x 83 105 127 150* 185* 219* 249* 282* 316* 365* 412* 88 115 137 162 198 239 272 305 347 403 456 2x 3x 69 88 106 127 156 186 211 238 267 308 349 3x

TEMPERATURA DEL SUELO (ºC) XLPE

10 20 25 30 35 40 45 50 55 60 65 70 75 80 1.11 1.04 1.00 0.97 0.93 0.89 0.83 0.79 0.74 0.68 0.63 0.55 0.48 0.40

(6)

Nota: Los factores de corrección son aplicables a cables y caños o conductos enterrados hasta una profundidad de 0.7m.

b) Factores de corrección para resistividades térmicas del terreno diferentes de 1K.m/W a aplicar sobre los valores de intensidades de corriente admisibles para cables dispuestos dentro de caños o conductos enterrados (método de referencia D1) o cables directamente enterrados (método de referencia D2)

TIPO DE TERRENO

Resistividad térmica (K.m/W) Factor de corrección, cables dentro de caños o conductos enterrados Factor de corrección, cables directamente enterrados TIERRA MUY HÚMENDA 0.5 1.08 1.25 TIERRA HÚMEDA 0.8 1.02 1.08 TIERRA NORMAL SECA 1 1.00 1.00 TIERRA MUY SECA 1.5 0.93 0.85 70% TIERRA 30% ARENA AMBAS MUY SECAS 2 0.89 0.75 ARENA MUY SECA 3 0.81 0.60 2.5 0.85 0.67 70% ARENA 30% TIERRA AMBAS MUY SECAS

c) Factores de reducción para más de un circuito, cables directamente enterrados.

d) Factores de reducción para agrupamiento de caños y conductos enterrados conteniendo cada uno un cable multipolar o un cable unipolar. d1) Un cable multipolar por caño.

d2) Un cable unipolar en caño no metálico

a a a a

a

a a

NÚMERO DE CIRCUITOS EN CONTACTO 2 3 4 5 6 0.75 0.65 0.60 0.55 0.50 0.80 0.70 0.60 0.55 0.55

1 DIÁMETRO SEPARACIÓN ENTRE BORDES INTERNOS (a) [m]

0.125 0.85 0.75 0.70 0.65 0.60 0.25 0.90 0.80 0.75 0.70 0.70 0.5 0.90 0.85 0.80 0.80 0.80 NÚMERO DE CAÑOS 2 3 4 5 6 EN CONTACTO 0.85 0.75 0.70 0.65 0.60

SEPARACIÓN (a) ENTRE BORDES INTERNOS 0.25m 0.90 0.85 0.80 0.80 0.80 0.5m 0.95 0.90 0.85 0.85 0.80 1.0m 0.95 0.95 0.90 0.90 0.90 2 3 4 5 6 EN CONTACTO 0.80 0.70 0.65 0.60 0.60

SEPARACIÓN ENTRE BORDES INTERNOS (a) [m] 0.25m 0.90 0.80 0.75 0.70 0.70 0.5m 0.90 0.85 0.80 0.80 0.80 1.0m 0.95 0.90 0.90 0.90 0.90 NÚMERO DE CIRCUITOS DE DOS O TRES CABLES
