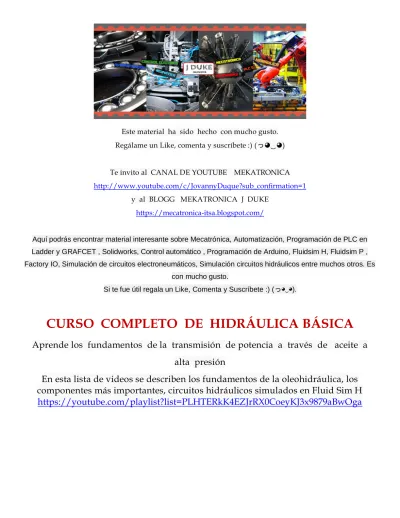

Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los
componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H
https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
BOMBAS DE DESPLAZAMIENTO POSITIVO
Gracias al movimiento cíclico constante de su parte móvil, una bomba de desplazamiento positivo es capaz de entregar un caudal constante de líquido y soportar (dentro de sus límites) cualquier presión que se requiera.
En otras palabras, una bomba de desplazamiento positivo genera caudal, pero a alta presión.
Una bomba de desplazamiento positivo consiste básicamente de una parte móvil alojada dentro de una carcasa.
La bomba mostrada en la figura tiene un émbolo como parte móvil. El eje del émbolo está conectado a una máquina de potencia motriz capaz de producir un movimiento alternativo constante del émbolo. El puerto de entrada está conectado al depósito, en los puertos de entrada y salida, una bola permite que el líquido fluya en un solo sentido a través de la carcasa. Estas bombas las constituyen las del tipo oleohidráulico, es decir, bombas que además de generar el caudal, lo desplazan al sistema obligándolo a trabajar, este fenómeno se mantiene aún a elevadas presiones de funcionamiento. Pistón
Las bombas pueden clasificarse además dependiendo de la forma en que se desplaza la parte móvil de éstas;
si el desplazamiento es rectilíneo y alternado, entonces se llamarán oscilantes, y si el elemento móvil gira se llamarán rotativas.
Se dice que una bomba es de desplazamiento no positivo cuando su órgano propulsor no contiene elementos móviles; es decir, que es de una sola pieza, o de varias ensambladas en una sola.
A este caso pertenecen las bombas centrífugas, cuyo elemento propulsor es el rodete giratorio. En este tipo de bombas, se transforma la energía mecánica recibida en energía hidro-cinética imprimiendo a las partículas cambios en la proyección de sus trayectorias y en la dirección de sus velocidades. Es muy importante en este tipo de bombas que la descarga de las mismas no tenga contrapresión pues si la hubiera, dado que la misma regula la descarga, en el caso límite que la descarga de la bomba estuviera totalmente cerrada, la misma seguiría en movimiento NO generando caudal alguno trabajando no obstante a plena carga con el máximo consumo de fuerza motriz.
Por las características señaladas, en los sistemas hidráulicos de transmisión hidrostática de potencia hidráulica, NUNCA se emplean bombas de desplazamiento NO positivo.
Se dice que una bomba es de desplazamiento positivo, cuando su órgano propulsor contiene elementos móviles de modo tal que por cada revolución se genera de manera positiva un volumen dado o cilindrada, independientemente de la contrapresión a la salida. En este tipo de bombas la energía mecánica recibida se transforma directamente en energía de presión que se transmite hidrostáticamente en el sistema hidráulico.
En las bombas de desplazamiento positivo siempre debe permanecer la descarga abierta, pues a medida que la misma se obstruya, aumenta la presión en el circuito hasta alcanzar valores que pueden ocasionar la rotura de la bomba; por tal causal siempre se debe colocar inmediatamente a la salida de la bomba una válvula de alivio o de seguridad con una descarga a tanque y con registro de presión.
Tipos de Bombas de Desplazamiento Positivo
Fig. Tipos de bombas de desplazamiento positivo
