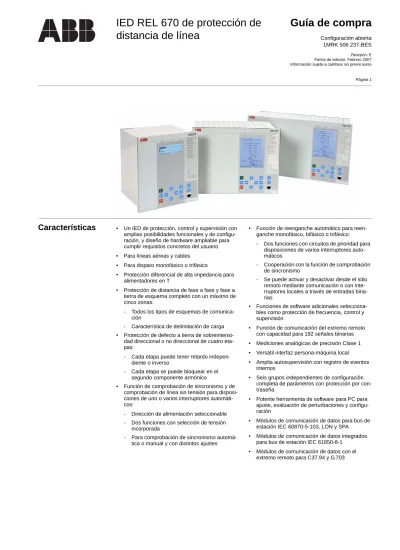

Página 1 Información sujeta a cambios sin previo aviso
Características
• Un IED de protección, control y supervisión con amplias posibilidades funcionales y de configu- ración, y diseño de hardware ampliable para cumplir requisitos concretos del usuario• Para líneas aéreas y cables
• Para disparo monofásico o trifásico
• Protección diferencial de alta impedancia para alimentadores en T
• Protección de distancia de fase a fase y fase a tierra de esquema completo con un máximo de cinco zonas:
- Todos los tipos de esquemas de comunica- ción
- Característica de delimitación de carga
• Protección de defecto a tierra de sobreintensi- dad direccional o no direccional de cuatro eta- pas:
- Cada etapa puede tener retardo indepen- diente o inverso
- Cada etapa se puede bloquear en el segundo componente armónico
• Función de comprobación de sincronismo y de comprobación de línea sin tensión para disposi- ciones de uno o varios interruptores automáti- cos:
- Dirección de alimentación seleccionable - Dos funciones con selección de tensión
incorporada
- Para comprobación de sincronismo automá- tica o manual y con distintos ajustes
• Función de reenganche automático para reen- ganche monofásico, bifásico o trifásico:
- Dos funciones con circuitos de prioridad para disposiciones de varios interruptores auto- máticos
- Cooperación con la función de comprobación de sincronismo
- Se puede activar y desactivar desde el sitio remoto mediante comunicación o con inte- rruptores locales a través de entradas bina- rias
• Funciones de software adicionales selecciona- bles como protección de frecuencia, control y supervisión
• Función de comunicación del extremo remoto con capacidad para 192 señales binarias
• Mediciones analógicas de precisión Clase 1
• Versátil interfaz persona-máquina local
• Amplia autosupervisión con registro de eventos internos
• Seis grupos independientes de configuración completa de parámetros con protección por con- traseña
• Potente herramienta de software para PC para ajuste, evaluación de perturbaciones y configu- ración
• Módulos de comunicación de datos para bus de estación IEC 60870-5-103, LON y SPA
• Módulos de comunicación de datos integrados para bus de estación IEC 61850-8-1
• Módulos de comunicación de datos con el extremo remoto para C37.94 y G.703
Funciones
• Protección diferencial- Protección diferencial de alta impedancia (PDIF, 87X)
• Protección de distancia
- Zonas de protección de distancia (PDIS, 21) - Selección de fase con delimitación de carga
(PDIS, 21)
- Detección de oscilación de potencia (RPSB, 78)
- Conmutación automática a la lógica de cierre sobre defecto (PSOF)
• Protección de corriente
- Protección de sobreintensidad de fase ins- tantánea (PIOC, 50)
- Protección de sobreintensidad de fase de cuatro etapas (POCM, 51/67)
- Protección de sobreintensidad residual ins- tantánea (PIOC, 50N)
- Protección de sobreintensidad residual de cuatro etapas (PEFM, 51N/67N)
- Protección de sobrecarga térmica, una cons- tante de tiempo (PTTR, 26)
- Protección de fallo de interruptor automático (RBRF, 50BF)
- Protección tacón (PTOC, 50STB) - Protección de discordancia de polos
(RPLD, 52PD)
• Protección de tensión
- Protección de mínima tensión de dos etapas (PUVM, 27)
- Protección de sobretensión de dos etapas (POVM, 59)
- Protección de sobretensión residual de dos etapas (POVM, 59N)
• Protección de frecuencia
- Protección de subfrecuencia (PTUF, 81) - Protección de sobrefrecuencia (PTOF, 81) - Protección de tasa de cambio de
frecuencia (PFRC, 81)
• Protección polivalente
- Protección general de corriente y tensión (GAPC)
• Supervisión del sistema secundario
- Supervisión del circuito de intensidad (RDIF) - Supervisión de fallos de fusibles (RFUF)
• Control
- Comprobación de sincronismo y de energiza- ción (RSYN, 25)
- Reenganchador automático (RREC, 79) - Control de aparatos para una celda, máx. 8
ap. (1 CB) incl. enclavamiento (APC8) - Control de aparatos para una celda, máx. 15
ap. (2 CB) incl. enclavamiento (APC15)
• Esquema de comunicación
- Lógica de esquemas de comunicación para la protección de distancia (PSCH, 85)
- Lógica de extremo con alimentación débil e inversión de la corriente para la protección de distancia (PSCH, 85)
- Lógica de aceleración local (PLAL) - Lógica de esquemas de comunicación para
la protección de sobreintensidad residual (PSCH, 85)
- Lógica de extremo con alimentación débil e inversión de la corriente para la protección de sobreintensidad residual (PSCH, 85)
• Lógica
- Lógica de disparo (PTRC, 94) - Lógica de matriz de disparo - Bloques de lógica configurables - Bloque funcional de señal fija
• Supervisión - Medidas (MMXU)
- Supervisión de señales de entrada mA (MVGGIO)
- Contador de eventos (GGIO) - Función de evento
- Informe de perturbaciones (RBDR) - Localizador de defectos (RFLO)
• Medición
- Lógica de contador de impulsos (GGIO)
• Comunicación de estación - Comunicación IEC61850-8-1 - Protocolo de comunicación LON - Protocolo de comunicación SPA
- Protocolo de comunicación IEC 60870-5-103 - Comunicación horizontal vía GOOSE para
enclavamiento
- Mando simple, 16 señales
- Mando múltiple, 80 bloques con 16 señales cada uno
- Configuración Ethernet de enlaces
• Comunicación remota
- Transmisión de señal binaria
• Funciones básicas del IED
- Autosupervisión con lista de eventos internos - Sincronización horaria (TIME)
- Grupos de configuración de parámetros - Funciones de modo de pruebas (TEST) - Función de bloqueo de cambio - Identificadores IED
- Frecuencia de sistema asignada
• Hardware
- Módulo de alimentación (PSM) - Módulo de entrada binaria (BIM) - Módulo de salida binaria (BOM) - Módulo de entrada/salida binaria (IOM) - Módulo de entrada mA (MIM)
- Módulo de entrada de transformador, termi- nales de conexión de compresión estándar (TRM)
- Módulo Ethernet óptico (OEM) - Módulo SPA/LON/IEC (SLM)
- Módulo de comunicación de datos de línea (LDCM)
- Módulo de sincronización horaria con GPS (GSM)
• Accesorios
- Antena GPS, incluido kit de montaje - Convertidor de interfaz externa de C37.94 a
G703
- Unidad resistiva de alta impedancia - Módulo de dispositivo de prueba RTXP24 - Interruptor de activación/desactivación
Aplicación El IED REL670 se utiliza para la protección, el control y la supervisión de líneas aéreas y cables en redes conectadas a tierra rígidamente. El IED se puede utilizar hasta los niveles de tensión más altos. Resulta adecuado para la protección de líneas muy cargadas y líneas con varios terminales en que el requisito para el disparo es de uno, dos o tres polos. El IED resulta también adecuado como protección de respaldo en transformadores de potencia, inductancias, etc.
La protección de distancia del esquema completo ofrece protección para las líneas eléctricas con alta sensibilidad y bajo requisito en comunicaciones con el extremo remoto. Las cinco zonas cuentan con medidas y ajustes totalmente independientes, lo cual proporciona una alta flexibilidad para todo tipo de líneas.
El reenganche automático para el reenganche monofásico, bifásico y trifásico incluye circuitos de prioridad para disposiciones de varios interrup- tores automáticos. Coopera con la función de com- probación de sincronismo con reenganche de alta velocidad o retardado.
Las funciones de fase instantánea de ajuste alto y sobreintensidad a tierra, de fase retardada direccio- nal o no direccional de cuatro etapas y sobreinten- sidad a tierra, de sobrecarga térmica y de sobretensión y mínima tensión de dos etapas son algunos ejemplos de las funciones disponibles que permiten al usuario cumplir cualquier requisito de aplicación.
La protección de distancia y de defectos a tierra se puede comunicar con un extremo remoto en cual- quier esquema de comunicación. Con la comunica- ción remota incluida, siguiendo la norma IEEE C37.94, se encuentran disponibles 6 x 32 canales para señales binarias y de interdisparo en la comu- nicación entre los IED.
El IED puede disponer también de una funcionali- dad de enclavamiento y control total incluyendo la cooperación con la función de comprobación de sincronismo para posibilitar la integración del con- trol principal o de respaldo.
La capacidad de lógica avanzada, en la que la lógica de usuario cuenta con una utilidad gráfica, permite utilizar aplicaciones especiales tales como la desconexión automática de seccionadores en disposiciones con varios interruptores automáti- cos, la conexión de anillos de interruptores auto- máticos, lógicas de transferencia de cargas, etc. La utilidad de configuración gráfica asegura una sen- cilla y rápida puesta en servicio y ensayo.
La comunicación de datos en serie se realiza mediante conexiones ópticas para asegurar la inmunidad contra perturbaciones.
La gran flexibilidad de aplicación hace que este producto sea una elección excelente tanto para ins- talaciones nuevas como para la renovación de ins- talaciones existentes.
Funcionalidad Protección diferencial
Protección diferencial de alta impedancia (PDIF, 87)
La protección diferencial de alta impedancia se puede utilizar cuando los núcleos del CT implica- dos tienen la misma relación de espiras y una característica de magnetización similar. Utiliza una suma externa de la corriente de neutro y de fases, así como una resistencia en serie y otra depen- diente de la tensión externamente al relé.
Protección de distancia
Zonas de protección de distancia (PDIS, 21)
La protección de distancia de línea es una protec- ción completa de esquema de cinco- zonas con tres lazos de defectos para defectos de fase a fase y tres lazos de defectos para defectos de fase a tierra para cada una de las zonas independientes. Los ajustes individuales para cada alcance resistivo y reactivo de zona proporcionan flexibilidad de uso líneas aéreas y a cables de diferentes tipos y longitudes.
También dispone de una función para delimitación
de carga, lo que aumenta la posibilidad de detectar
defectos altamente resistentes en líneas excesiva-
mente cargadas (véase la figura 1).
Figura 1: Zona de protección de distancia típica con la función de delimitación de carga activada
La medida independiente de impedancia para cada lazo de defecto, junto con una selección de fase integrada sensible y confiable hace que la función sea adecuada para aplicaciones con reengache uni- polar.
El algoritmo incorporado de compensación de carga adaptable evita el sobrealcance de la zona 1 en el terminal de exportación de carga en defectos fase-tierra en líneas de alta tensión excesivamente cargadas.
Las zonas de protección de distancia pueden ope- rar de forma independiente, en modo direccional (hacia delante o hacia atrás) o en modo no direc- cional. Por este motivo son adecuadas, junto con diferentes esquemas de comunicación, para la pro- tección de líneas de alta tensión y cables en confi- guraciones de redes complejas, tales como líneas paralelas, líneas multiterminales, etc.
Detección de oscilación de potencia (RPSB, 78)
Se pueden producir oscilaciones de potencia tras desconectar cargas pesadas o grandes plantas de generación.
La función de detección de oscilaciones de poten- cia se utiliza para detectar dichas oscilaciones e iniciar el bloqueo de zonas de protección de dis- tancia seleccionadas. Si existen corrientes de defectos a tierra durante una oscilación de poten- cia, se puede bloquear la función de detección de oscilaciones de potencia para poder eliminar el defecto.
Conmutación automática a la lógica de cierre sobre defecto (PSOF)
La conmutación automática a la lógica de cierre sobre defecto es una función que proporciona un disparo instantáneo al conectarse el interruptor automático en una avería. Se proporciona una
comprobación de detección de líneas sin tensión para activar la función cuando la línea no tiene ten- sión.
Protección de corriente
Protección de sobreintensidad de fase instantánea (PIOC, 50)
La función de sobreintensidad de tres fases instan- tánea tiene un bajo sobrealcance transitorio y un tiempo corto de disparo para que se pueda usar como función de protección de cortocircuito con un ajuste alto, con el alcance limitado a menos del típico ochenta por ciento del transformador de de potencia a una impedancia de fuente mínima.
Protección de sobreintensidad de fase de cuatro etapas (POCM, 51/67)
La función de sobreintensidad trifásica de cuatro etapas tiene un retardo independiente o inverso para cada etapa por separado.
Se encuentran disponibles todas las características de retardo IEC y ANSI junto con una característica de tiempo opcional definida por el usuario.
La función se puede ajustar para que sea direccio- nal o no direccional de forma independiente para cada una de las etapas.
Protección de sobreintensidad de fase residual (PIOC, 50N)
La función de sobreintensidad de entrada única tiene tiempos cortos de disparo y bajo sobreal- cance momentáneo para poder utilizarla como fun- ción de protección contra cortocircuitos de ajuste alto, con el alcance limitado a un valor inferior al habitual del 80% del transformador eléctrica a una impedancia de fuente mínima. La función se puede configurar para medir la intensidad residual de las entradas de corriente trifásica o la corriente de una entrada independiente.
Protección de sobreintensidad residual de cuatro etapas (PEFM, 51N/67N)
La función de sobreintensidad de entrada única de cuatro etapas tiene un retardo independiente o inverso para cada etapa por separado.
Se encuentran disponibles todas las características de retardo IEC y ANSI junto con una característica opcional definida por el usuario.
La función se puede ajustar para que sea direccio- nal, hacia delante, hacia atrás o no direccional de forma independiente para cada una de las etapas.
Se puede fijar un segundo bloqueo armónico indi- vidualmente para cada etapa.
La función se puede utilizar como protección prin- cipal para defectos de fase a tierra.
La función se puede emplear para obtener un res- paldo de sistema, por ejemplo, si la protección principal se encuentra desactivada por fallos en el
es05000034.vdx R X
Operación hacia delante
Operación hacia atrás
circuito del transformador de tensión o de comuni- cación.
La operación direccional se puede combinar con los correspondientes bloques de comunicación en un esquema de teleprotección de bloqueo o permi- siva. Se puede utilizar también la funcionalidad de extremo con alimentación débil e inversión de la corriente.
La función se puede configurar para medir la intensidad residual de las entradas de corriente tri- fásica o la corriente de una entrada independiente.
Protección de sobrecarga térmica, una constante de tiempo (PTTR, 26)
La creciente utilización de la red de energía eléc- trica acercándose a los límites térmicos ha gene- rado la necesidad de utilizar una función de sobrecarga térmica también para líneas eléctricas.
A menudo, otras funciones de protección no detec- tarán sobrecargas térmicas, y la introducción de la función de sobrecarga térmica puede permitir que el circuito protegido funcione acercándose a los límites térmicos.
La función de medida de la corriente trifásica dis- pone de una característica I
2t con una constante de tiempo ajustable y memoria térmica.
Un nivel de alarma proporciona una advertencia temprana que permite que los operadores realicen acciones antes de que la línea se desconecte.
Protección de fallo de interruptor (RBRF, 50BF)
La función contra fallos de los interruptores auto- máticos garantiza el disparo rápido de respaldo de los interruptores automáticos adyacentes.
Como criterio de comprobación, se utiliza una fun- ción de comprobación de la corriente con un tiempo de reposición extremadamente corto para obtener una alta seguridad contra operaciones innecesarias.
La unidad se puede poner en funcionamiento monofásica o trifásicamente para poder utilizarla con aplicaciones de disparo monofásico. Los crite- rios de corriente se pueden ajustar en dos fases de cuatro (por ejemplo, dos fases o una fase más la corriente diferencial residual) para obtener una mayor seguridad.
La función se puede programar para proporcionar un redisparo monofásico o trifásico del propio interruptor automático a fin de evitar el disparo innecesario de los interruptores automáticos adya- centes en arranques incorrectos causados por erro- res durante la comprobación.
Protección tacón (PTOC, 50STB)
Cuando una línea eléctrica se desactiva para reali- zar el mantenimiento y el seccionador de línea se abre en disposiciones de varios interruptores auto- máticos, los transformadores de tensión se encon-
trarán principalmente fuera en la parte
desconectada. Así, la protección de distancia de línea principal no podrá activarse y se deberá blo- quear.
La protección tacón cubre la zona existente entre los transformadores de intensidad y el seccionador abierto. La función de sobreintensidad instantánea trifásica se libera de un contacto auxiliar NO (b) del seccionador de línea.
Protección de discordancia de polo (RPLD, 52PD)
Debido a fallos eléctricos o mecánicos, los inte- rruptores automáticos accionados por un solo polo pueden acabar con los distintos polos en posicio- nes diferentes (cierre-apertura). Esto puede provo- car corrientes negativas y de secuencia cero, lo cual causa tensión térmica en máquinas giratorias, pudiendo provocar un funcionamiento intempes- tivo de funciones de corriente de secuencia cero.
Normalmente, el propio interruptor automático se dispara para corregir las posiciones. Según la situación, el extremo remoto se puede interdisparar para eliminar la situación de carga asimétrica.
La función de discordancia de polo se activa según la información de contactos auxiliares del interrup- tor automático de las tres fases con criterios adi- cionales de corriente de fase asimétrica cuando se requiere.
Protección de tensión
Protección de mínima tensión de dos etapas (PUVM, 27)
Se pueden producir tensiones mínimas en la red de energía eléctrica mientras hay averías o estados irregulares. La función se puede utilizar para abrir interruptores automáticos a fin de preparar el resta- blecimiento del sistema en estados de indisponibi- lidad de energía eléctrica o como respaldo temporizado prolongado en la protección princi- pal.
La función cuenta con dos etapas de tensión, cada una con retardo independiente o inverso.
Protección de sobretensión de dos etapas (POVM, 59)
Se producirán sobretensiones en la red de energía eléctrica en estados irregulares, tales como pérdi- das repentinas de energía eléctrica, fallos de regu- lación del cambiador de tomas y extremos de línea abiertos en líneas largas.
La función se puede utilizar como detector de
extremos de línea abiertos, normalmente en com-
binación con la función de potencia de desborde
direccional reactiva o como supervisión de la ten-
sión del sistema, proporcionando normalmente
sólo una alarma o activando bobinas de inductan-
cia o desactivando baterías de condensadores para
controlar la tensión.
La función cuenta con dos etapas de tensión, cada una con retardo independiente o inverso.
La función de sobretensión tiene una razón de reposición extremadamente alta que permite ajus- tar un valor próximo a la tensión de servicio del sistema.
Protección de sobretensión residual de dos etapas (POVM, 59N)
Se producirán tensiones residuales en la red de energía eléctrica durante defectos a tierra.
La función se puede configurar para calcular la tensión residual de los transformadores de entrada de tensión trifásica o de un transformador de entrada de tensión monofásica, recibida desde un transformador de tensión de punto neutro o de triángulo abierto.
La función cuenta con dos etapas de tensión, cada una con retardo independiente o inverso.
Protección de frecuencia
Protección de subfrecuencia (PTUF, 81) Se produce subfrecuencia como resultado de la falta de generación en la red.
La función se puede utilizar para sistemas de des- cargo de consumo, esquemas de acciones de repa- ración, arranque de turbinas de gas, etc.
La función dispone de un bloqueo de tensión mínima. La operación se puede basar en medicio- nes de tensión de secuencia positiva, monofásica o fase a fase.
Se encuentran disponibles hasta etapas de dos subfrecuencias independientes.
Protección de sobrefrecuencia (PTOF, 81) Se generará sobrefrecuencia al producirse caídas de carga repentinas o averías shunt en la red de energía eléctrica. En ciertos casos, los problemas del regulador de generación también pueden pro- vocar sobrefrecuencia.
La función se puede utilizar para esquemas de acciones de reparación, deslastre de generación, etc. También se puede usar como etapa de frecuen- cia subnominal de inicio de restauración de cargas.
La función dispone de un bloqueo de tensión mínima. La operación se puede basar en medicio- nes de tensión de secuencia positiva, monofásica o fase a fase.
Se encuentran disponibles hasta etapas de dos fre- cuencias independientes.
Protección de tasa de cambio de frecuencia (PFRC, 81)
La función de ritmo de cambio de frecuencia pro- porciona una indicación temprana de la existencia de perturbaciones principales en el sistema.
La función se puede utilizar para deslastre de generación, deslastre de carga, esquemas de accio- nes de reparación, etc.
La función dispone de un bloqueo de tensión mínima. La operación se puede basar en medicio- nes de tensión de secuencia positiva, monofásica o fase a fase.
Cada etapa permite diferenciar entre cambio de frecuencia positivo o negativo.
Se encuentran disponibles hasta etapas de dos tasa de cambio de frecuencia independientes.
Protección polivalente
Protección general de corriente y tensión (GAPC)
La función se puede utilizar como protección de corriente de secuencia negativa con la detección de condiciones asimétricas, tales como fase abierta o defectos asimétricos.
La función también se puede usar para mejorar la selección de fase para defectos a tierra altamente resistivos, fuera del alcance de protección de dis- tancia, para la línea de transmisión. Se utilizan tres funciones para medir la corriente neutra y cada una de las tensiones de tres fases. Así habrá indepen- dencia de las corrientes de carga y esta selección de fase se usará junto con la detección de defecto a tierra a partir de la función de protección de defecto a tierra direccional.
Supervisión del sistema secun- dario
Supervisión del circuito de intensidad (RDIF)
Si los núcleos de un transformador de intensidad están abiertos o en cortocircuito, se puede producir el funcionamiento intempestivo de las funciones de protección como, por ejemplo, las funciones de diferencial, de corriente de defecto a tierra y de corriente de secuencia inversa.
Es necesario recordar que el bloqueo de las funcio- nes de protección en un circuito CT que esté abierto implican que esta situación se va a mante- ner y que el circuito secundario estará sometido a tensiones muy elevadas.
La función de supervisión de circuito de intensidad compara la intensidad residual del conjunto trifá- sico de núcleos de un transformador de intensidad con la intensidad en el punto neutro de una entrada independiente tomada de otro conjunto de núcleos de un transformador de intensidad.
Si se detecta alguna diferencia, indicará que hay
una avería en el circuito y se utilizará como alarma
o para bloquear las funciones de protección que
puedan ocasionar un disparo no deseado.
Supervisión de fallo de fusible (RFUF) Los fallos en los circuitos secundarios del transfor- mador de tensión pueden ocasionar el funciona- miento intempestivo de la protección de distancia, protección de mínima tensión, protección de ten- sión de punto neutro, función de alimentación (comprobación de sincronismo), etc. La función de supervisión de fallo de fusible evita estos funcio- namientos intempestivos.
Hay tres métodos de detección de fallos de fusible.
Un método que se basa en la detección de tensión de secuencia cero sin que exista corriente de secuencia cero. Este principio resulta útil con los sistemas de tierra directa y permite detectar fallos de fusible en una o dos fases.
Un método que se basa en la detección de tensión de secuencia negativa sin que exista corriente de secuencia negativa. Este principio resulta útil con los sistemas sin tierra directa y permite detectar fallos de fusible en una o dos fases.
Un método que se basa en la detección de du/dt-di/dt, la variación de tensión se compara con la variación de corriente. Sólo la variación de ten- sión indica que haya un fallo de transformador de tensión. Este principio permite detectar fallos de fusible en una, dos o tres fases.
Control
Comprobación de sincronismo y de ener- gización (RSYN, 25)
La función de comprobación de sincronismo con- trola que las tensiones de ambos lados del interrup- tor automático están en sincronismo, o con al menos un lado sin tensión, para asegurar que la conexión se pueda realizar de forma segura.
La función incluye un esquema incorporado de selección de tensión para disposiciones de barra en anillo (de un interruptor y medio) o de doble barra.
La conexión manual y el reenganche automático se pueden comprobar mediante la función, y pueden tener distintos ajustes; por ejemplo, la diferencia de frecuencia permitida se puede ajustar a fin de admitir límites más amplios para el reenganche automático que para la conexión manual.
Reenganchador automático (RREC, 79) La función de reenganche automático proporciona un reenganche automático de alta velocidad o con retardo para aplicaciones de un solo interruptor automático o de varios.
Se puede programar un máximo de cinco intentos de reenganche. El primer intento puede ser monofásico, bifásico o trifásico para averías monofásicas o multifásicas respectivamente.
Las funciones de reenganche automático múltiple se proporcionan para disposiciones con varios interruptores automáticos. Un circuito de prioridad
permite que un interruptor automático se cierre primero, mientras que el segundo sólo se cerrará si la avería es momentánea.
Cada función de reenganche automático se puede configurar para que coopere con una función de comprobación de sincronismo.
Control de aparatos (APC)
El control del aparato es una función que permite controlar y supervisar los interruptores automáti- cos, los seccionadores y los seccionadores de puesta a tierra existentes en una celda. Se propor- ciona la autorización correspondiente para operar tras evaluar las condiciones de otras funciones tales como enclavamiento, comprobación de sin- cronismo, selección del sitio del operador y blo- queos externos o internos.
Enclavamiento
La función de enclavamiento impide la posibilidad de accionar aparatos de conexión primarios, por ejemplo, si un seccionador se encuentra bajo carga, para evitar daños materiales y/o lesiones persona- les causadas por un accidente.
La función de control de cada aparato dispone de módulos de enclavamiento incluidos para distintas disposiciones de interruptores, en los que cada fun- ción maneja el enclavamiento de una celda. La función de enclavamiento está distribuida en cada IED y no depende de la función central. Para el enclavamiento de toda la estación, los IED se comunican a través del bus intercelda del sistema (IEC 61850-8-1) o mediante entradas/salidas bina- rias cableadas. Las condiciones de enclavamiento dependen de la configuración de circuito y del estado de posición del aparato en cada momento.
Para facilitar la realización segura de la función de enclavamiento, el IED se suministra con módulos de enclavamiento dotados de software estándar ya probado y que disponen de lógica para las condi- ciones de enclavamiento. Las condiciones de enclavamiento se pueden alterar, de cara a cumplir los requisitos específicos del cliente, añadiendo lógica configurable mediante la herramienta de configuración gráfica.
Esquemas de comunicación
Lógica de esquemas de comunicación de la protección de distancia y la protección de sobreintensidad residual direccional (PSCH, 85)
Para eliminar de forma instantánea todas las ave-
rías de la línea, se proporciona una lógica de
esquema de comunicación. Se pueden utilizar
todos los tipos de esquemas de comunicación, por
ejemplo, subalcance permisivo, sobrealcance per-
misivo, bloqueo, interdisparo, etc. El módulo de
comunicación incorporado (LDCM) se puede utili-
zar para la señalización del esquema de comunica-
ción si se incluye.
También se proporciona la lógica de pérdida de carga y de aceleración local, en cooperación con la función de reenganche automático, para aplicarla cuando no haya ningún canal de comunicación.
Inversión de corriente y lógica de extremo con alimentación débil para protección de distancia y protección de sobreintensidad direccional residual (PSCH, 85)
La función de inversión de corriente se utiliza para evitar funcionamientos intempestivos por la inver- sión al utilizar esquemas de protección con sobre- alcance permisivo en aplicación con líneas paralelas cuando el sobrealcance de los dos extre- mos se superpone en la línea paralela.
La lógica de extremo con alimentación débil se utiliza en casos en que la potencia aparente detrás de la protección puede ser demasiado baja para activar la función de protección de distancia. Al activarse, la señal portadora recibida, junto con los criterios de tensión local y la operación de zona no inversa, proporciona un disparo instantáneo. La señal recibida se devuelve también para acelerar el extremo de envío.
Lógica de aceleración local (PLAL) Para lograr un despeje rápido de defectos en toda la línea, cuando no está disponible ningún canal de comunicación, puede usarse la lógica de acelera- ción local (ZCLC). Esta lógica permite el despeje rápido de defectos durante determinadas condicio- nes pero, naturalmente, no puede reemplazar a un canal de comunicación.
La lógica se puede controlar mediante el reengan- chador automático (extensión de zona) o mediante la atenuación de corriente de carga (aceleración de atenuación de carga).
Lógica
Lógica de disparo (PTRC, 94)
Se proporciona un bloque funcional de disparo de protección para cada interruptor automático impli- cado en el disparo de la avería. Ofrece la prolonga- ción del impulso para asegurar un impulso de disparo de suficiente longitud, así como toda la funcionalidad necesaria para la correcta coopera- ción con funciones de reenganche automático.
El bloque funcional de disparo incluye una funcio- nalidad para desarrollar la desconexión definitiva del interruptor automático y averías.
Lógica de matriz de disparo (GGIO, 94X) En el IED se incluyen doce bloques lógicos de matriz de disparo. Los bloques funcionales se utili- zan en la configuración del IED para enviar seña- les de disparo y demás señales de salida lógicas a los distintos relés de salida.
La matriz y las salidas físicas se visualizarán en la utilidad de ingeniería PCM600. Esto permitirá al usuario adaptar las señales a las salidas de disparo
físicas según las necesidades específicas de la apli- cación.
Bloques de lógica configurable
Existe un gran número de bloques de lógica y de temporizadores para que el usuario adapte la confi- guración a las necesidades específicas de la aplica- ción.
Bloque funcional de señal fija
El bloque funcional de señal fija genera distintas señales predefinidas (fijas) que se pueden utilizar para la configuración de un terminal, bien para for- zar las entradas sin utilizar de los otros bloques funcionales hasta determinado valor o bien para crear determinada lógica.
Supervisión
Medidas (MMXU, MSQI)
La función de valor de servicio se utiliza para obtener información en línea del IED. Estos valo- res de servicio permiten visualizar información en línea en el HMI local sobre:
• medidas de tensiones, corrientes, frecuencia, potencia activa, reactiva y aparente, y factor de potencia,
• los fasores primarios y secundarios,
• corrientes diferenciales, corrientes de polariza- ción,
• corrientes y tensiones positivas, negativas y de secuencia cero,
• mA,
• contadores de impulsos,
• valores medidos y otra información de diferen- tes parámetros de las funciones incluidas,
• valores lógicos de todas las entradas y salidas binarias e
• información IED general.
Supervisión de señales de entrada mA (MVGGIO)
El principal objetivo de la función es medir y pro- cesar señales de diferentes transductores de medida. Muchos dispositivos usados en el control de procesos representan varios parámetros como, por ejemplo, frecuencia, temperatura y tensión de batería DC como valores de corriente bajos, nor- malmente en el margen 4-20 mA o 0-20 mA.
Los límites de alarma se pueden ajustar y usar como disparos, por ejemplo, para generar señales de disparo o alarma.
La función requiere que el IED esté equipado con el módulo de entrada mA.
Contador de eventos (GGIO)
La función consta de seis contadores que se utili-
zan para almacenar el número de veces que se ha
activado cada uno de los contadores. También dis- pone de una función de bloqueo común para los seis contadores, que se puede utilizar, por ejemplo, para realizar pruebas. Cada contador se puede acti- var o desactivar por separado mediante el ajuste de un parámetro.
Informe de perturbaciones (RDRE) Las funciones de informe de perturbaciones son las que permiten obtener datos completos y fiables sobre las perturbaciones en el sistema primario y/o secundario junto con un registro de continuo de los eventos.
El informe de perturbaciones, que se incluye siem- pre con el IED, captura una muestra de los datos de todas las entradas analógicas y señales binarias seleccionadas que estén conectadas al bloque fun- cional, es decir, de un máximo de 40 señales analó- gicas y 96 señales binarias.
Los informes de perturbaciones incluyen varias funciones bajo un mismo nombre:
• Lista de eventos (EL)
• Indicaciones (IND)
• Registro de eventos (ER)
• Registro de valores de disparo (TVR)
• Registrador de perturbaciones (DR)
• Localizador de defectos (FL)
Estas funciones se caracterizan por una gran flexi- bilidad en cuanto a la configuración, condiciones de arranque, tiempos de registro y gran capacidad de almacenamiento.
Una perturbación se puede definir como la activa- ción de una entrada en los bloques funcionales DRAx o DRBy que está configurada para disparar el registrador de perturbaciones. En el registro se incluirán todas las señales desde inicio del periodo previo a la avería hasta el final del periodo poste- rior a la avería.
Todos los registros del informe de perturbaciones se guardan en el IED en formato Comtrade están- dar. Lo mismo sucede con todos los eventos, que se van guardando continuamente en una memoria intermedia. La interfaz persona-máquina local (LHMI) se utiliza para buscar los registros, pero también es posible leer los archivos de informe de perturbaciones desde el PCM600 (administrador de IED de protección y control) y realizar análisis adicionales con la herramienta de manejo de per- turbaciones.
Lista de eventos (RDRE)
El registro continuo de eventos resulta útil para supervisar el sistema desde una perspectiva gene- ral, y es un complemento de las funciones específi- cas del registrador de perturbaciones.
En la lista de eventos se registran todas las señales de entradas binarias conectadas con la función de informe de perturbaciones. La lista puede contener hasta 1.000 eventos con marca de tiempo almace- nados en una memoria intermedia.
Indicaciones (RDRE)
Para obtener información fiable, resumida y con rapidez sobre perturbaciones existentes en el sis- tema principal o en el secundario, es importante conocer, por ejemplo, las señales binarias que han cambiado de estado durante una perturbación. Esta información se utiliza en una perspectiva corta para obtener información mediante la LHMI de una forma sencilla.
Hay tres LED en la LHMI (verde, amarillo y rojo), que muestran información de estado sobre el IED y la función de informe de perturbaciones (acti- vada).
La función de lista de indicaciones muestra todas las señales de entradas binarias seleccionadas, conectadas con la función de informe de perturba- ciones que han cambiado de estado durante una perturbación.
Registro de eventos (RDRE)
Es fundamental contar con una información rápida, completa y fiable sobre perturbaciones existentes en el sistema principal o en el secunda- rio (por ejemplo, eventos con marca de tiempo registrados durante perturbaciones). Esta informa- ción se utiliza para distintos fines a corto plazo (por ejemplo, acciones correctivas) y a largo plazo (por ejemplo, análisis funcionales).
El registro de eventos registra todas las señales de entradas binarias seleccionadas, conectadas con la función de informe de perturbaciones. Cada regis- tro puede contener hasta 150 eventos con marca de tiempo.
La información del registro de eventos se puede utilizar para las perturbaciones localmente en el IED.
La información de registro de eventos es una parte integrada del registro de perturbaciones (archivo Comtrade).
Registro de valores de disparo (RDRE) La información sobre los valores de la avería y los previos a ésta relativos a corrientes y tensiones es fundamental para evaluar las perturbaciones.
El registro de valores de disparo calcula los valo- res de todas las señales de entrada analógica selec- cionadas, conectadas con la función de informe de perturbaciones. El resultado es el ángulo de retardo y magnitud antes y durante la avería por cada señal de entrada analógica.
La información del registro de valores de disparo
se puede utilizar para las perturbaciones local-
mente en el IED.
La información del registro de valores de disparo es una parte integrada del registro de perturbacio- nes (archivo Comtrade).
Registrador de perturbaciones (RDRE) La función del registrador de perturbaciones pro- porciona una información rápida, completa y fide- digna sobre las perturbaciones en la red de energía.
Facilita la comprensión del comportamiento del sistema y de los equipo primario y secundario aso- ciados, durante y después de una perturbación. La información grabada se utiliza para diferentes fines en una perspectiva corta (p. ej. acciones correctivas) y en una perspectiva larga (p. ej. análi- sis funcional).
El registrador de perturbaciones adquiere datos simples de todas las señales seleccionadas de entrada análoga y binarias conectadas a la función de informe de perturbaciones (máximo 40 señales análogas y 96 binarias). Las señales binarias son las mismas señales que están disponibles en la fun- ción de registro de eventos.
La función se caracteriza por una gran flexibilidad y no depende de la operación de funciones de pro- tección. Puede registrar perturbaciones no detecta- das por funciones de protección.
La información del registrador de perturbaciones sobre las últimas 100 perturbaciones se guarda en el IED y se usa la interfaz persona-máquina local LHMI) para ver la lista de registros.
Función de eventos (EV)
Cuando se usa un sistema de automatización de subestación con comunicación LON o SPA, los eventos con marca de tiempo se pueden enviar en cambios o cíclicamente desde el IED hasta el nivel de estación. Estos eventos se crean a partir de cual- quier señal disponible en el IED que esté conec- tado al bloque de función de eventos. El bloque de función de eventos se usa para la comunicación LON y SPA.
Los valores de indicación analógicos y dobles tam- bién se transfieren a través del bloque de eventos.
Localizador de defectos (RFLO)
El preciso localizador de defectos es un compo- nente fundamental para reducir los estados de incapacidad tras producirse una avería permanente o para localizar puntos débiles en la línea.
El localizador de defectos incorporado es una fun- ción de medida de la impedancia que proporciona la distancia hasta la avería en porcentaje, km o millas. La principal ventaja es la alta precisión que se obtiene al compensar una corriente de carga y el efecto de secuencia cero mutuo en líneas de doble circuito.
La compensación incluye el ajuste de las fuentes remotas y locales y el cálculo de la distribución de corrientes de defecto de cada lado. Esta distribu- ción de la corriente de defecto, junto con las corrientes de carga registradas (previas a la ave- ría), se utiliza para calcular con exactitud la posi- ción de la avería. La avería se puede volver a calcular con nuevos datos de fuente de la avería en sí para aumentar la precisión en mayor medida.
Especialmente en líneas largas muy cargadas (en que el localizador de defectos es muy importante) donde los ángulos de tensión de fuente pueden tener hasta 35 y 40 grados, la precisión se puede mantener con la compensación avanzada incluida en el localizador de defectos.
Medición
Lógica de contador de impulsos (GGIO) La función lógica de contador de impulsos cuenta los impulsos binarios de generación externa (por ejemplo, impulsos procedentes de un contador de energía externo) para calcular los valores de con- sumo de energía. El módulo de entrada binaria captura los impulsos y, a continuación, la función de contador de impulsos los lee. Se puede utilizar un valor de servicio a escala mediante el bus de estación. Para obtener esta funcionalidad, se debe pedir el módulo especial de entrada binaria con capacidades mejoradas de recuento de impulsos.
Funciones básicas del IED
Sincronización horaria
Utilice el selector de origen de sincronización horaria para definir el origen común de tiempo absoluto para el IED cuando forme parte de pro- tección. Esto hace que sea posible comparar los datos de eventos y perturbaciones entre todos los IED en un sistema SA.
Interfaz persona-máquina
La interfaz persona-máquina local está disponible en modelos de tamaño pequeño y medio. La prin- cipal diferencia entre los dos es el tamaño del LCD. El LCD de tamaño pequeño tiene cuatro líneas y el LCD de tamaño medio puede mostrar el diagrama unifilar hasta 15 objetos.
La interfaz persona-máquina local está equipada con un LCD que puede mostrar un diagrama unifi- lar hasta 15 objetos.
La interfaz persona-máquina local es simple y fácil
de comprender; toda la placa frontal está dividida
en zonas, cada una de ellas con una funcionalidad
bien definida:
• LED de indicación de estado
• LED de indicación de alarma que consta de 15 LED (6 rojos y 9 amarillos) con una etiqueta que puede imprimir el usuario. Todos los LED se pueden configurar desde la herramienta PCM600
• Pantalla de cristal líquido (LCD)
• Teclado numérico con botones para fines de control y navegación, conmutador para selec- cionar entre control local y remoto, y reposi- ción
• Puerto de comunicación RJ45 aislado
Figura 2: HMI gráfico pequeño
Figura 3: HMI gráfico medio, 15 objetos contro- lables
Comunicación de estación
Información general
Cada IED está provisto de una interfaz de comuni- cación que le permite conectarse a uno o varios sistemas de nivel de subestación, ya sea en el bus de Automatización de Subestación (SA) o en el bus de Supervisión de Subestación (SM).
Están disponibles los siguientes protocolos de comunicación:
• Protocolo de comunicación IEC 61850-8-1
• Protocolo de comunicación LON
• Protocolo de comunicación SPA o IEC 60870-5-103
En teoría, todos los protocolos pueden combinarse en el mismo sistema.
Protocolo de comunicación IEC 61850-8-1 Se proporcionan puertos Ethernet ópticos únicos o dobles de la nueva norma de comunicación IEC61850-8-1 de subestación para el bus de esta- ción. La norma IEC61850-8-1 permite que dispo- sitivos inteligentes (IED) de distintos proveedores intercambien información, y simplifica la ingenie- ría SA. La comunicación punto a punto según GOOSE forma parte de la norma.
Comunicación serie, LON
Las estaciones existentes con LON de bus de esta-
ción de ABB se pueden ampliar con el uso de la
interfaz LON óptica. Esto permite una funcionali-
dad completa de SA que incluye mensajería punto
a punto y cooperación entre los IED de ABB exis-
tentes y el nuevo IED REx670.
Protocolo de comunicación SPA
Para el protocolo SPA de ABB se proporciona un puerto de vidrio o plástico. Esto permite extensio- nes de sistemas de automatización de subestacio- nes simples, pero el uso principal es para sistemas de supervisión de subestaciones (SMS).
Protocolo de comunicación IEC 60870-5-103
Para la norma IEC60870-5-103 se proporciona un puerto de vidrio o plástico. Esto permite el diseño de sistemas de automatización de subestaciones simples que incluyen equipos de diferentes pro- veedores. Permite la lectura de archivos de pertur- baciones.
Mando simple, 16 señales
Los IED pueden recibir comandos bien desde un sistema automático de subestación, bien desde la interfaz persona-máquina local, HMI. El bloque funcional de comandos dispone de salidas que se pueden utilizar, por ejemplo, para controlar apara- tos de alta tensión o para otras funciones que defina el usuario.
Transmisión y comando múltiple
Cuando se utilizan 670 IED en sistemas de auto- matización de subestaciones con protocolos de comunicación LON, SPA o IEC60870-5-103, se usan bloques de la función de comando múltiple y evento como interfaz de comunicación para comu- nicaciones verticales con la estación HMI y la puerta de enlace, y como interfaz para comunica-
ción punto a punto horizontal (sobre LON sola- mente).
Comunicación remota
Transferencia de señal binaria al extremo remoto, 6 x 32 señales
Cada uno de los seis bloques funcionales de trans- ferencia de señal binaria se puede utilizar para enviar y recibir 32 señales relativas al esquema de comunicación, transferir señales de disparo y/o otras señales binarias entre los IED locales y/o remotos. Un IED se puede comunicar con un cua- tro IED como máximo mediante el módulo de comunicación de datos (LDCM).
Módulo de comunicación de datos de línea, corto alcance
El módulo de comunicación de datos de línea (LDCM) se utiliza para la comunicación entre los IED o desde el IED hacia un convertidor de óptico a eléctrico con interfaz G.703 ubicado a una distan- cia <3 km. El módulo LDCM envía y recibe los datos, hacia y desde otro módulo LDCM. Se uti- liza el formato estándar IEEE/ANSI C37.94.
Interfaz galvánica G.703
El convertidor de comunicación de datos galvá- nico externo G.703 realiza la conversión de óptico a galvánico para la conexión al multiplexor. Estos módulos están diseñados para funcionamiento a 64 kbit/s.
Descripción del hardware
Módulos hardware
Módulo de alimentación (PSM)
El módulo de alimentación se utiliza para propor- cionar las tensiones internas correctas y un total seccionamiento entre el terminal y el sistema de batería. Se puede utilizar una salida de alarma de fallos interna.
Módulo de entrada binaria (BIM)
El módulo de entrada binaria cuenta con 16 entra- das ópticamente aisladas y se encuentra disponible en dos versiones, una estándar y otra con capacida- des mejoradas de recuento de impulsos de las entradas que se vayan a utilizar con la función de contador de impulsos. Las entradas binarias se pueden programar libremente y se pueden utilizar para la entrada de señales lógicas de cualquiera de las funciones. Igualmente, se pueden incluir en las funciones de registro de eventos y de perturbacio- nes. Esto permite supervisar y evaluar amplia- mente el funcionamiento del IED y todos los circuitos eléctricos asociados.
Módulos de salida binaria (BOM)
El módulo de salida binaria cuenta con 24 relés de salida independientes y se utiliza para la salida de disparo o con cualquier otro fin de señalización.
Módulo de entrada/salida binaria (IOM) El módulo de entrada/salida binaria se utiliza cuando se necesitan pocos canales de entrada y salida. Los diez canales de salida estándar se emplean para la salida de disparo o con cualquier finalidad de señalización. Los dos canales de salida de señal de alta velocidad se utilizan para aplicaciones en que es muy importante un tiempo de funcionamiento corto. Ocho entradas binarias con aislamiento óptico ofrecen la información de entrada binaria necesaria.
Módulo de entrada mA (MIM)
El módulo de entrada de milliamperios se utiliza como interfaz de señales de transductor en el inter- valo de –20 a +20 mA desde, por ejemplo, los transductores de posición OLTC, temperatura o presión. El módulo dispone de seis canales inde- pendientes con separación galvánica.
Módulo de entrada de transformador (TRM)
El módulo de entrada del transformador se usa
para separar galvánicamente y transformar las
corrientes secundarias y las tensiones generadas
por los transformadores de medida. El módulo
tiene doce entradas en diferentes combinaciones.
Módulo de comunicación serie SPA/IEC 60870-5-103 y LON (SLM)
El módulo de canal serie y de canal LON se utiliza para conectar un IED al sistema de comunicación que utilice SPA, LON o IEC60870–5–103. El módulo dispone de dos puertos ópticos para plás- tico/plástico, plástico/vidrio o vidrio/vidrio.
Módulo ethernet óptico (OEM)
El módulo óptico de red Ethernet rápida se utiliza para conectar un IED a los buses de comunicación (como el bus de estación) que empleen el proto- colo IEC 61850-8-1. El módulo dispone de uno o dos puertos ópticos con conectores ST.
Módulo de comunicación de datos de línea (LDCM)
El módulo de comunicación de datos de línea se utiliza para la transmisión de la señal binaria. El
módulo dispone de un puerto óptico con conecto- res ST.
Módulo de sincronización horaria GPS (GSM)
Este módulo incluye el receptor GPS que se utiliza para sincronización horaria. El GPS tiene un con- tacto SMA para conexión a la antena.
Unidad resistiva de alta impedancia La unidad resistiva de alta impedancia, con resis- tencias para ajuste de valor de detección y resisten- cia dependiente de la tensión, está disponible en unidad monofásica y en unidad trifásica. Los dos se montan en una placa de aparato de 1/1 19 pulga- das con terminales de compresión.
Diseño y dimensiones
Dimensiones
Alternativas de montaje
Están disponibles las siguientes alternativas de montaje (protección IP40 desde la parte frontal):
• Kit de montaje en rack 19”
• Kit de montaje empotrado con dimensiones de corte:
- tamaño de caja 1/2 (altura) 259,3 mm (anchura) 210,1 mm
- tamaño de caja 3/4 (altura) 259,3 mm (anchura) 322,4 mm
- tamaño de caja 1/1 (altura) 259,3 mm (anchura) 434,7 mm
• Kit de montaje mural
Consulte en el pedido las distintas alternativas de montaje disponibles.
Figura 4: Caja 1/2 x 19” con cubierta posterior Figura 5: Montaje adyacente
Tamaño de caja A B C D E F
6U, 1/2 x 19” 265.9 223.7 201.1 242.1 252.9 205.7
6U, 3/4 x 19” 265.9 336.0 201.1 242.1 252.9 318.0
6U, 1/1 x 19” 265.9 448.1 201.1 242.1 252.9 430.3
(mm) xx05000003.vsd
B C
E F
A
D
xx05000004.vsd
Diagramas de conexión
Tabla 1: Designaciones para contenedor 1/2 x 19” con 1 ranura TRM
Tabla 2: Designaciones para contenedor 3/4 x 19” con 1 ranura TRM
Tabla 3: Designaciones para contenedor 3/4 x 19” con 2 ranuras TRM Módulo Posiciones de atrás
PSM X11
BIM, BOM o IOM X31 y X32 etc. hasta X51 y X52
GSM X51
SLM X301:A, B, C, D
LDCM X302:A, B
LDCM X303:A, B
OEM X311:A, B, C, D
LDCM X312:A, B
LDCM X313:A, B
TRM X401
Módulo Posiciones de atrás
PSM X11
BIM, BOM, IOM o MIM X31 y X32 etc. hasta X101 y X102
GSM X101
SLM X301:A, B, C, D
LDCM X302:A, B
LDCM X303:A, B
OEM X311:A, B, C, D
LDCM X312:A, B
LDCM X313:A, B
TRM X401
Módulo Posiciones de atrás
PSM X11
BIM, BOM, IOM o MIM X31 y X32 etc. hasta X71 y X72
GSM X71
SLM X301:A, B, C, D
LDCM X302:A, B
LDCM X303:A, B
OEM X311:A, B, C, D
LDCM X312:A, B
LDCM X313:A, B
TRM X401, 411
Tabla 4: Designaciones para contenedor 1/1 x 19” con 1 ranura TRM
Tabla 5: Designaciones para contenedores 1/1 x 19” con 2 ranuras TRM
Módulo Posiciones de atrás
PSM X11
BIM, BOM o IOM X31 y X32 etc. hasta X161 y X162
MIM X31, X41, etc. o X161
GSM X161
SLM X301:A, B, C, D
LDCM X302:A, B
LDCM X303:A, B
OEM X311:A, B, C, D
LDCM X312:A, B
LDCM X313:A, B
TRM X401
Módulo Posiciones traseras
PSM X11
BIM, BOM o IOM X31 y X32 etc. a X131 y X132
MIM X31, X41, etc. o X131
GSM X131
SLM X301:A, B, C, D
LDCM X302:A, B
LDCM X303:A, B
OEM X311:A, B, C, D
LDCM X312:A, B
LDCM X313:A, B
TRM 1 X401
TRM 2 X411
Figura 6: Módulo de entrada de transformador (TRM)
Designación de entrada CT/VT según la figura 6 Configuración de
corriente/ten- sión (50/60 Hz)
AI01 AI02 AI03 AI04 AI05 AI06 AI07 AI08 AI09 AI10 AI11 AI12
9I y 3U, 1A 1A 1A 1A 1A 1A 1A 1A 1A 1A 0-220V 0-220V 0-220V
9I y 3U, 5A 5A 5A 5A 5A 5A 5A 5A 5A 5A 0-220V 0-220V 0-220V
5I, 1A y 4I, 5A y 3U
1A 1A 1A 1A 1A 5A 5A 5A 5A 0-220V 0-220V 0-220V
6I y 6U, 1A 1A 1A 1A 1A 1A 1A 0-220V 0-220V 0-220V 0-220V 0-220V 0-220V 6I y 6U, 5A 5A 5A 5A 5A 5A 5A 0-220V 0-220V 0-220V 0-220V 0-220V 0-220V
Figura 7: Módulo de entrada binaria (BIM). Los contactos de entrada con el nombre XA corresponden a las posi- ciones X31, X41, etc. de la parte posterior y los contac- tos de entrada con el nombre XB a las posiciones X32, X42, etc. de la parte posterior.
Figura 8: Módulo de entrada mA (MIM)
Figura 9: Módulo de entrada/salida binaria (IOM). Los contactos de entrada con el nombre XA corresponden a las posiciones X31, X41, etc. de la parte poste- rior y los contactos de salida con el nombre XB a las posiciones X32, X42, etc. de la parte posterior.
Figura 10: Interfaces de comunicación (OEM, LDCM, SLM y HMI)
Notas para la figura 10 1)
2) 3) 4) 5)
Puerto de comunicación trasero IEC 61850, conector ST
Puerto de comunicación trasero C37,94, conector ST Puerto de comunicación trasero SPA, LON e IEC103 Puerto de comunicación trasero SPA, LON e IEC103 Puerto de comunicación frontal, conector RJ45
Figura 11: Módulo de alimentación (PSM)
Figura 12: Módulo de sincronización horaria GPS (GSM)
Figura 13: Módulo de salida binaria (BOM). Los contactos de salida con el nombre XA corresponden a las posiciones X31, X41, etc. de la parte posterior y los contactos de salida con el nombre XB a las posiciones X32, X42, etc. de la parte posterior.
Datos técnicos General
Definiciones
Magnitudes de alimentación, valores asignados y límites
Entradas analógicas
Tabla 6: TRM - Magnitudes de alimentación, valores asignados y límites
Tabla 7: MIM - módulo de entrada mA
Tensión DC auxiliar
Tabla 8: PSM - Módulo de alimentación
Entradas y salidas binarias
Tabla 9: BIM - módulo de entrada binaria Valor de referencia:
Es el valor especificado de un factor de influencia al que se refieren las características del equipo.
Alcance nominal:
Es el intervalo de valores de una magnitud (factor) de influencia dentro del cual, en determinadas condiciones, el equipo cumple los requisitos especificados.
Margen operativo:
Es el intervalo de valores de una magnitud de alimentación dada para la cual el equipo, en determinadas condiciones, es capaz de realizar las funciones previstas de conformidad con los requisitos especificados.
Cantidad Valor asignado Alcance nominal
Corriente Ir = 1 ó 5 A (0,2-40) × Ir
Margen operativo (0,02-100) x Ir
Sobrecarga permisiva 4 × Ir cont.
100 × Ir para 1 s *)
Carga < 0,25 VA a Ir = 1 ó 5 A
Tensión Ac Ur = 110 V 0,5–288 V
Margen operativo (0–340) V
Sobrecarga permisiva 420 V cont.
450 V 10 s
Carga < 0,2 VA a 220 V
< 0,1 VA a 110 V
Frecuencia fr = 50/60 Hz ± 5%
*) máx. 350 A para 1 s cuando se incluye el dispositivo de prueba COMBITEST.
Cantidad: Valor asignado: Alcance nominal:
Alcance de entrada ± 5, ± 10, ± 20 mA 0-5, 0-10, 0-20, 4-20 mA
-
Resistencia de entrada Rin = 194 ohmios -
Consumo de energía cada tarjeta mA cada entrada mA
≤ 4 W
≤ 0,1 W
-
Cantidad Valor asignado Alcance nominal
Tensión dc auxiliar, EL (entrada) EL = (24 - 60) V EL = (90 - 250) V
EL ± 20%
EL ± 20%
Consumo de energía 50 W normalmente -
Potencia en corriente continua auxiliar de pico
< 5 A durante 0,1 s -
Cantidad Valor asignado Alcance nominal:
Entradas binarias 16 -
Tensión DC, RL RL24 (24/40) V
RL48 (48/60) V RL110 (110/125) V RL220 (220/250) V
RL ± 20%
RL ± 20%
RL ± 20%
RL ± 20%
Tabla 10: BIM - Módulo de entrada binaria con capacidad mejorada de recuento de impulsos
Tabla 11: IOM - Módulo de entrada/salida binaria
Tabla 12: IOM - Datos de contacto del módulo de entrada/salida binaria (normativa de referencia: IEC 60255-23)
Consumo RL24 = (24/40) V RL48 = (48/60) V RL110 = (110/125) V RL220 = (220/250) V
máx. 0,05 W/entrada máx. 0,1 W/entrada máx. 0,2 W/entrada máx. 0,4 W/entrada
-
Frecuencia de entrada de contador 10 impulsos/s máx. - Discriminador de señal oscilante Bloqueo ajustable 1–40 Hz
Liberación ajustable 1–30 Hz
Cantidad Valor asignado Alcance nominal
Entradas binarias 16 -
Tensión de CC, RL RL24 (24/40) V
RL48 (48/60) V RL110 (110/125) V RL220 (220/250) V
RL ± 20%
RL ± 20%
RL ± 20%
RL ± 20%
Consumo de energía RL24 = (24/40) V RL48 = (48/60) V RL110 = (110/125) V RL220 = (220/250) V
máx. 0,05 W/entrada máx. 0,1 W/entrada máx. 0,2 W/entrada máx. 0,4 W/entrada
-
Frecuencia de entrada del contador 10 impulsos/s máx. - Frecuencia de entrada del contador
equilibrada
40 impulsos/s máx. -
Discriminador de señal oscilante Bloqueo ajustable entre 1 y 40 Hz Liberación ajustable entre 1 y 30 Hz
Cantidad Valor asignado Alcance nominal
Entradas binarias 8 -
Tensión de CC, RL RL24 = (24/40) V
RL48 = (48/60) V RL110 = (110/125) V RL220 = (220/250) V
RL ± 20%
RL ± 20%
RL ± 20%
RL ± 20%
Consumo de energía RL24 = (24/40) V RL48 = (48/60) V RL110 = (110/125) V RL220 = (220/250) V
máx. 0,05 W/entrada máx. 0,1 W/entrada máx. 0,2 W/entrada máx. 0,4 W/entrada
-
Función o cantidad Relés de disparo y de señal Relés de señal rápida (relé paralelo de láminas magnéticas)
Salidas binarias 10 2
Tensión máxima del sistema 250 V AC, DC 250 V AC, DC
Tensión de ensayo en el contacto abierto, 1 min.
1.000 V rms 800 V DC
Capacidad de transporte de corriente Continua
1 s
8 A 10 A
8 A 10 A Poder de cierre en carga inductiva con
L/R>10 ms 0,2 s 1,0 s
30 A 10 A
0,4 A 0,4 A Poder de corte para AC, cosϕ > 0,4 250 V/8,0 A 250 V/8,0 A Poder de corte para CC con L/R < 40
ms
48 V/1 A 110 V/0,4 A 220 V/0,2 A 250 V/0,15 A
48 V/1 A 110 V/0,4 A 220 V/0,2 A 250 V/0,15 A
Carga máxima capacitiva - 10 nF
Cantidad Valor asignado Alcance nominal:
Tabla 13: BOM - Datos de contacto del módulo de salida binaria (normativa de referencia: IEC 60255-23)
Factores de influencia
Tabla 14: Influencia de temperatura y humedad
Tabla 15: Tensión de alimentación DC auxiliar en funcionalidad durante la operación
Tabla 16: Influencia de frecuencia (normativa de referencia: IEC 60255–6)
Ensayos de tipo de conformidad con normas
Tabla 17: Compatibilidad electromagnética
Función o cantidad Relés de disparo y de señal
Salidas binarias 24
Tensión máxima del sistema 250 V AC, DC
Tensión de ensayo en el contacto abierto, 1 min. 1.000 V rms Capacidad de transporte de corriente
Continua 1 s
8 A 10 A Poder de cierre en carga inductiva con L/R>10 ms
0,2 s 1,0 s
30 A 10 A
Poder de corte para AC, cos ϕ>0,4 250 V/8,0 A
Poder de corte para CC con L/R < 40 ms 48 V/1 A 110 V/0,4 A 220 V/0,2 A 250 V/0,15 A
Parámetro Valor de referencia Alcance nominal Influencia
Temperatura ambiente, valor de funcionamiento
+20°C -10°C a +55 °C 0,02% /°C
Humedad relativa Margen operativo
10%-90%
0%-95%
10%-90% -
Temperatura de almacena- miento
-40°C a +70 °C - -
Dependencia en Valor de referencia Dentro del alcance nominal
Influencia
Rizado, en tensión DC auxiliar Margen operativo
máx. 2%
Rectificado de onda completa
12% de EL 0,01% /%
Dependencia de tensión auxiliar, valor de fun- cionamiento
± 20% de EL 0,01% /%
Tensión DC auxiliar interrumpida 24-60 V DC ± 20%
90-250 V DC ± 20%
Intervalo de interrup- ción
0–50 ms
Sin reposición
0–∞ s Función correcta
Tiempo de reposición <140 s
Dependencia en Dentro del alcance nominal Influencia
Dependencia de frecuencia, valor de funcionamiento
fr ± 2,5 Hz para 50 Hz fr ± 3,0 Hz para 60 Hz
± 1,0% / Hz
Dependencia de frecuencia armónica (20% contenido)
2º, 3º y 5º armónico de fr ± 1,0%
Dependencia de frecuencia armónica para protección de distancia (10% con- tenido)
2º, 3º y 5º armónico de fr ± 6,0%
Ensayo Valores de ensayo de tipo Normativa de referencia
Perturbación de ráfagas de 1 MHz 2,5 kV IEC 60255-22-1, Clase III
Perturbación de 100 kHz 2,5 kV IEC 61000-4-12, Clase III
Descarga electrostática Aplicación directa Aplicación indirecta
Descarga de aire de 15 kV Descarga de contacto de 8 kV Descarga de contacto de 8 kV
IEC 60255-22-2, Clase IV
IEC 61000-4-2, Clase IV
Perturbación transitoria rápida 4 kV IEC 60255-22-4, Clase A
Ensayo de inmunidad de ondas 1-2 kV, 1,2/50 μs alta energía
IEC 60255-22-5
Tabla 18: Aislamiento
Tabla 19: Ensayos ambientales
Tabla 20: Conformidad con CE
Tabla 21: Ensayos mecánicos
Protección diferencial
Tabla 22: Protección diferencial de alta impedancia (PDIF, 87)
Protección de distancia
Tabla 23: Zonas de protección de distancia (PDIS, 21) Ensayo de inmunidad de frecuencia indus-
trial
150-300 V, 50 Hz
IEC 60255-22-7, Clase A
Ensayo de campo magnético de frecuencia industrial
1.000 A/m, 3 s IEC 61000-4-8, Clase V
Perturbación de campo electromagnético radiado
20 V/m, 80-1.000 MHz IEC 60255-22-3
Perturbación de campo electromagnético radiado
20 V/m, 80-2.500 MHz EN 61000-4-3 Perturbación radiada de campo electromag-
nético
35 V/m 26-1.000 MHz
IEEE/ANSI C37.90.2
Perturbación conducida de campo electro- magnético
10 V, 0,15-80 MHz IEC 60255-22-6
Emisión radiada 30-1.000 MHz IEC 60255-25
Emisión conducida 0,15-30 MHz IEC 60255-25
Ensayo Valores de ensayo de tipo Normativa de referencia
Ensayo dieléctrico 2,0 kV AC, 1 min. IEC 60255–5
Ensayo de tensión de impulso 5 kV, 1,2/50μs, 0,5 J Resistencia de aislamiento >100 MΩ a 500 VDC
Ensayo Valor de ensayo de tipo Normativa de referencia
Ensayo frío Ensayo Ad de 16 h a -25°C IEC 60068-2-1
Ensayo de conservación Ensayo Ad de 16 h a -40°C IEC 60068-2-1
Ensayo de calor seco Ensayo Bd de 16 h a +70°C IEC 60068-2-2
Ensayo de calor húmedo, régimen per- manente
Ensayo Ca de 4 días a +40 °C y humedad de 93%
IEC 60068-2-3
Ensayo de calor húmedo, cíclico Ensayo Db de 6 ciclos a +25 hasta +55 °C y humedad de 93 a 95% (1 ciclo = 24 horas)
IEC 60068-2-30
Ensayo De conformidad con
Inmunidad IEC 60255–26
Emisividad IEC 60255–26
Directiva de baja tensión EN 50178
Ensayo Valores de ensayo de tipo Normativa de referencia
Vibración Clase I IEC 60255-21-1
Choques y golpes Clase I IEC 60255-21-2
Sísmico Clase I IEC 60255-21-3
Función Margen o valor Precisión
Tensión de funcionamiento (20-400) V ± 1,0% de Ur para U < Ur
± 1,0% de U para U > Ur
Tasa de reposición >95% -
Tensión continua máxima U>Disparo2/resistencia en serie ≤200 W - Tiempo de funcionamiento 10 ms normalmente de 0 a 10 x Ud - Tiempo de reposición 90 ms normalmente de 10 a 0 x Ud - Impulso crítico de control 2 ms normalmente de 0 a 10 x Ud -
Ensayo Valores de ensayo de tipo Normativa de referencia
Función Margen o valor Precisión
Número de zonas 5 con dirección seleccionable -
Corriente de funcionamiento mínima (10-30)% de Ibase -
