(1)ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA UNIVERSIDAD DE LA CORUÑA. TOMO II. ESTUDIO DE SEGURIDAD Y SALUD DE UN EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2 U.E.-11, PARROQUIA DE SANTA MARÍA DEL TEMPLE, AYUNTAMIENTO DE CAMBRE.. PROYECTO FIN DE GRADO Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. Convocatoria junio 2018 TUTOR: Prof. D. José María Suárez Paz ALUMNO: Sofía Padín Martínez.

(2) ESTUDIO DE SEGURIDAD Y SALUD DE UN EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2 U.E.-11, PARROQUIA DE SANTA MARÍA DEL TEMPLE, AYUNTAMIENTO DE CAMBRE.. 03. PLANOS. PFG junio2018. tutor: Prof. D. José Mª Suárez Paz. alumno: Sofía Padín Martínez. tema: ESS.

(3) ESTUDIO DE SEGURIDAD Y SALUD DE UN EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2 U.E.-11, PARROQUIA DE SANTA MARÍA DEL TEMPLE, AYUNTAMIENTO DE CAMBRE.. 03.1. ÍNDICE DE PLANOS. Situación y emplazamiento. 01. Detalle protecciones en fase estructura sótano -1 I. 25. Tipología de edificios colindantes. 02. Detalle protecciones en fase estructura sótano -1 II. 26. Planta a edificar y condiciones del entorno. 03. Replanteo percha Alsina en pilares de PS-1 a PB. 27. Planta y sección de servicios afectados. 04. Fase de estructura: planta baja. 28. Implantación de obra. 05. Detalles protecciones en planta baja. 29. Cerramiento provisional de obra. 06. Replanteo percha Alsina pilares PB-PTIPO. 30. Planta, alzados y detalles de caseta sanitaria. 07. Fase de estructura: planta tipo (P1-P3). 31. Planta, alzados y detalles de caseta de oficina. 08. Replanteo percha Alsina pilares PTIPO-PBC. 32. Excavación fase I: apertura de bataches. 09. Fase de estructura: planta bajo cubierta. 33. Excavación fase I: anclajes. 10. Replanteo percha Alsina pilares PBC-PC. 34. Excavación fase II: 2ª línea de bataches. 11. Cubierta. 35. Excavación fase III: 3ª línea de bataches. 12. Sección longitudinal en fase de estructura. 36. Detalle excavación fases II y III. 13. Sección transversal en fase de estructura. 37. Excavación fase IV. 14. Detalle protecciones en fase estructura I. 38. Detalles protecciones excavación. 15. Detalle protecciones en fase estructura II. 39. Cimentación: fase de vaciado. 16. Fase de albañilería: planta tipo (P1-P3). 40. Cimentación: puesta a tierra. 17. Sección transversal en fase de albañilería. 41. Cimentación: ejecución solera sótano -2. 18. Detalles protecciones en fase albañilería I. 42. Sección en fase de cimentación. 19. Detalles protecciones en fase albañilería II. 43. Grúa torre. 20. Detalles protecciones para mantenimiento. 44. Señalización y carteles grúa torre. 21. Señalización de obra. 45. Esquema unifilar instalación eléctrica provisional. 21. Información de medidas de emergencia. 46. Replanteo percha Alsina en pilares de PS-2 a PS-1. 23. Recorridos de evacuación. 47. PFG junio2018. tutor: Prof. D. José Mª Suárez Paz. Fase de estructura: planta sótano -1. 24. alumno: Sofía Padín Martínez. tema: ESS.

(4) A ID N VE IA -V N. LA CORUÑA CAMBRE. E D -V IA VE N. ID. A. D. E. LA S. M AR. AS IN AR. IN. M. AS. S LA. EIR A. N. RÍA DEL BURGO. IA. AL. EL AA BEL. AP. T LE. 1C. LL E. ES. TA. AC -2 11. NQ. UE. DE. CAL L. AB. AJ. LE T. ELL. 9. -0. AC -. AP. 21 1. CAL EM ART. IN C ODA X. O. O. GO NO. EMPLAZAMIENTO. CA. LE E STA NQU E. 06. -17. DP. CA. LL. UI. E. -T. DE. ÑA. EL BURG PUENTE D. PO LÍ. RU. CO. AC-211. STA CAL. CA. CA LL E. RÍA DEL BURGO. LE E. TA PI A. CAL. NQU. E. LE D. -21 AC. LLE. -0. 9. CAL. LE. MP. TE. RÍA DEL BURGO. AP. CO. RU Ñ. A-. TU. I. EMPLAZAMIENTO ESCALA 1:750. ESCALA 1:5000. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. LÍMITE MUNICIPAL CARRETERAS DE ACCESO PARCELA C2. LUGAR PROYECTO. C/ESTANQUE DE ABAJO S/N. SANTA MARIA DEL TEMPLE. 15679 CAMBRE. A CORUÑA GEOLOCALIZACIÓN:43°19'00.2"N 8°21'18.1"W. PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. ZONA MARÍTIMA. PLANO AUTOR PFG DIRECTOR PFG. SITUACIÓN Y EMPLAZAMIENTO SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 01. EIRO.

(5) 6. LEIR A 22. UE TAN Q. 6. 8. 2. LL. E. CAL. CA. EDIFICIO. LE E S. 8. CAL LE D. E LA. ABE. 4. 7. LEYENDA. 1. Suelo a edificar Sup.gráfica: 202,66m2. 2. Edificio de viviendas. PS-1+SM+P3+BC Estructura de hormigón. Cimentación por zapatas+muro sótano. Sup. gráfica: 1.862m2 Año constr.:2007. 3. Patio de manzana. Límite sureste. 4. Edificio de viviendas. PS-1+P3+BC Estructura de hormigón. Cimentación zapata corrida+muro sótano. Sup. gráfica: 790m2 Año constr.:2017. 5. Suelo sin edificar. Límite Oeste. Sup. gráfica: 394m2. 6. Edificio de viviendas. P-1+P4+BC Estructura de hormigón. Cimentación por zapata+muro de sótano. Sup. gráfica: 1.913m2 Año constr.:2009. 7. Edificio de viviendas. P-1+P4+BC Estructura de hormigón. Cimentación por zapata+muro de sótano. Sup. gráfica: 907m2 Año constr.:1987. 8. Edificio de viviendas. P-3+P4+BC Estructura de hormigón. Cimentación zapata corrida+muro de sótano. Sup. gráfica: 502m2 Año constr.:2017. 9. Edificio de viviendas. P-1+PB+P3+BC Estructura de hormigón. Cimentación zapata corrida+muro de sótano. Sup. gráfica: 3.581m2 Año constr.:2006. 10. Edificio público. Sanidad. SM+PB+P1 Estructura de hormigón. Sup. gráfica: 1.291m2 Año constr.:2016. ES. TA. NQ. UE. DE. CAL. CAL LE M. AB. ART. AJ. O. LE T ELL. EIRO. IN C. ODA. X. 4. 5 1. 9. NO. 26. 2. LÍ GO. 3. CAL. LE E. STA. NQU E. 4 28. CA L. LE. DE. PO. 10. 32. 30. PLAZA DE MANUEL MURGÍA. ESCALA 1:500. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. TIPOLOGÍA DE EDIFICIOS COLINDANTES SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:500 JUNIO 2018. PLANO Nº. 02.

(6) 4.50 EDIFICIO P-1+P4+BC. 5.00. 5.00. 2.00. 2.50. EDIFICIO P-1+P4+BC. 8 .2 12. 2.00. 3.00 °. 120. 2.00. 4.50. 2.50. 2.50. 00. 5.. SOLAR. 0. 8. 5. 7. Sup. gráfica= 202,69m2. 2. 5. EDIFICIO P-2+PB+P3+BC. 10.40. R8. .00. 17.51. Sup. total a construir= 1408,96m2. Edificio P-2+PB+P3+BC. EDIFICIO P-3+P4+BC. 3.30. 3.30 2.54. .00 R8. 2.00. 25.46. 4.50. PATIO DE MANZANA P-2. EDIFICIO P-2+SM+P3+BC. 2.50. PLANTA DE PARCELA A EDIFICAR Y CONDICIONES DEL ENTORNO ESCALA 1:150. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO. ESCALA GRÁFICA 1:150 0 1 2 3 4 5. AUTOR PFG. 6. 7 7.5m.. UNIVERSIDAD DE A CORUÑA. DIRECTOR PFG. PLANTA A EDIFICAR Y CONDICIONES DEL ENTORNO SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:500 JUNIO 2018. PLANO Nº. 03.

(7) LEYENDA SANEAMIENTO Red de saneamiento de aguas pluviales PVC. Ø400. Ø400. Red de saneamiento de aguas fecales PVC Sumidero Pozo de registro de pluviales. CM. A'. Ø400. Pozo de registro de fecales. A' Arqueta a pie de bajante. Ø400. Ø400. Ø400. LEYENDA ABASTECIMIENTO DE AGUA Conducción de fundición dúctil (FD) Ø200mm Punto de acometida a edificio. SOLAR SOLAR. Centro de Transformación (C.T.) LINEA 1. A. LINEA 2. A. Conducción de Alumbrado, sección 4x6mm2+T bajo tubo de P.V.C. de Ø80mm Arqueta de alumbrado Luminaria de viario tipo socelec de 150w sobre columna de 8m. PLANTA SERVICIOS AFECTADOS. ABASTECIMIENTO Y SANEAMIENTO. ESCALA 1:400. PLANTA SERVICIOS AFECTADOS. ALUMBRADO Y TELECOMUNICACIONES. ESCALA 1:400. CM. Centro de mando. LEYENDA TELECOMUNICACIONES 8 tubos de 125mm 4 tubos de 75mm Luminaria tipo SOCELEC H=8m.. Límite de edificación. Arqueta de Telecomunicaciones Arqueta final (400x400x600mm) Armario de interconexión. A' 1.51. 1.51. 2.50. 2.74. 0.40. 0.40. LEYENDA GAS Canalización de PE 100 Acometida a edificio de PE 80. 1.30. 0.70. 0.57. 0.30 0.40. Llave de corte. Ø0.16. 2.10. Ø0.09. Ø0.16. SOLAR. Ø0.10. C.T. de compañia de 1x400KV 3 tubos Ø160mm, RV12/20KV 3x1x240mm2 Al. A. 2 tubos Ø160mm, RV0,6/1KV 2(3x1x150mm2) Al Arqueta de B.T.. Gas. 0.40. 0.40. 1.20. 1.20. ESCALA 1:400. Conducciones de A.T. Abastecimiento de agua. Saneamiento de pluviales. Saneamiento de fecales. Conducciones de B.T.. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESCALA 1:50. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. PLANTA Y SECCIÓN DE SERVICIOS AFECTADOS SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 04.

(8) ABASTECIMIENTO AGUA. CONEXIÓN A RED FECALES. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PRECAUCIÓN PELIGRO PELIGRO CARGA SUSPENDIDA. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ACERA PROVISIONAL PARA PASO DE PEATONES. VALLADO. 12%. PERIMET RAL CON BAYGAR VALLA O CON VISE PACA MET RA DE PR ÁLICA TIPO OTECCIÓ N PEATO NAL. ASEOS Y VESTUARIOS. ACCESO PEATONAL. CONEXIÓN A RED FECALES VA. B. A B E. RR. ÚA. TO. GR BASE DE GRÚA TORRE SOBRE FOSO DE ASCENSOR. DI. O. DE. GI. RO. 30. . m. LL A BA DO YG P AR ERI CO ME N TRA OFICINA VI SE L C RA ON DE VA PR LLA O O TE PA BOTIQUÍN CC C IÓ A M N E PE TÁ AT LIC O A NA T L IP. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. LÍNEA ELECTRICA. O. ZONA ACOPIO DE MATERIALES. CUADRO PROVISIONAL. RA. 12%. ACCESO RODADO A OBRA. CUADRO SECUNDARIO. 12% ACERA CON DESVÍO DE PEATONES. 1. 2. 3. A. CARTEL DE SERVICIOS Y TELÉFONOS DE URGENCIAS (VER PLANO 45). B. CARTEL DE NORMAS DE SEGURIDAD (VER PLAN45 ). Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. 4. 5 m.. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO. ESCALA GRÁFICA 1:100 0. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. LEYENDA. ESCALA 1:100. AUTOR PFG DIRECTOR PFG. IMPLANTACIÓN DE OBRA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 05.

(9) PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A PEATONES. PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. PELIGRO CARGA SUSPENDIDA PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. PELIGRO CARGA SUSPENDIDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. ALZADO. PELIGRO CARGA SUSPENDIDA. ESCALA 1:100. COTAS EN M. 2.00. 1.38 0.81. 4.00. 1.6. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. PELIGRO CARGA SUSPENDIDA. Paneles de chapa opaca metálica galvanizada e=0.5mm. Pasarela peatonal Tipo CINTERMAQ.. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A PEATONES. 2.00. 30°. Visera de Protección para peatones en caso de caída de objetos.. 2.00. 0. 2.00. PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. PELIGRO CARGA SUSPENDIDA. 2.00. ESCALA 1:50. COTAS EN M.. 2.10. Baliza de señalización.. Perfil galvanizado"S" e=1.5 mm con placa base soldada.. 330. 102. 1.10. 50. 93 68. ACERA PROVISIONAL. 0.95. EXTERIOR OBRA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. PELIGRO CARGA SUSPENDIDA. 162. PROHIBIDO EL PASO A PERSONAS NO AUTORIZADAS. 2.00. CIRCULACIÓN DE VEHÍCULOS. Placa base fijada mediante anclaje mecánico tipo HILTI.. 136. 0.84. INTERIOR OBRA. DETALLE BASE DE ANCLAJE PERFILES ESCALA 1:7.5 .COTAS EN MM.. 0.90. DETALLE VALLADO DE OBRA Y PLATAFORMA PROVISIONAL DE PEATONES. ESCALA 1:25. COTAS EN M.. DETALLE ACCESO PEATONAL A OBRA EN VALLA TIPO BAYGAR. ESCALA 1:50. COTAS EN M. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. CERRAMIENTO PROVISIONAL DE OBRA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 06.

(10) 0.89. 1. 2. CARTEL INDICATIVO NORMAS DE SEGURIDAD. 3. 4. 5. LEYENDA ABASTECIMIENTO. TAQUILLAS. 0.60. 0.95. Acometida. 2.65. Canalización agua fría VESTUARIO. 1.48. 2.10. Contador. Canalización agua caliente LLave de paso Termo eléctrico. ALZADO LATERAL. ALZADO. ESCALA 1:50. 1.05. 1. 2. 3. 4. 5. LEYENDA SANEAMIENTO. Conexión a Red de Alcantarillado. TAQUILLAS. Colector de PVC 1. 2. 3. 4. 5. Bote sifónico. 2.10. TAQUILLAS. Ø40. Arqueta sifónica. 1.05. VESTUARIO. Ø60. Ø40. VESTUARIO. Ø110. 1.00. 2.50. Arqueta. 3.50. LEYENDA ELECTRICIDAD PLANTA. 1 luminaria fluorescente de 2x18w 2 interruptores y 2 enchufes de 16A.. ESCALA 1:50. ESCALA 1:50. 1 Focos interiores de 60w. Radio de acción de la grúa Se prohíbe la estancia de trabajadores ajenos al tajo. CARACTERÍSTICAS TÉCNICAS CASETA DE OBRA TIPO PRECUSA ASEOS Y VESTUARIO. Paredes de Panel Sandwich de espesor= 40mm. Suelo interior de Tablero Fenólico de 15mm y Sintasol. Falso techo de porespan de 20mm y bandeja de chapa.. BC=CD=AC. Puertas de chapa de acero lacado en blanco con aislamiento. Ventanas correderas de dos hojas de aluminio con rejas de protección.. A. Taquillas de ancho=30cm. Doble compartimento (ropa sucia/limpia). Desagüe Lavabos Desagüe Placa Turca. B. C. Bote Sifónico. Desagüe Ducha. D CONEXIÓN RED SANEAMIENTO ACERA Arqueta Sifónica RED DE ABASTECIMIENTO. Maquinaria estabilizada No permanecerán personas bajo las cargas suspendidas de la grúa. Las cargas suspendidas se dirigirán con cuerdas guía. ZONA DE APARCAMIENTO. Calzo Nivelación. ESCALA 1:50. Posición del gruísta con total visibilidad. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO. ESCALA 1:150 AUTOR PFG DIRECTOR PFG. PLANTA , ALZADOS Y DETALLES DE CASETA SANITARIA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 07.

(11) 1.44. 1.44. CARACTERÍSTICAS TÉCNICAS CASETA DE OBRA TIPO PRECUSA. LEYENDA ABASTECIMIENTO 0.95. CARTEL INDICATIVO NORMAS DE SEGURIDAD. Contador. CARTEL DE URGENCIAS. Puertas de chapa de acero lacado en blanco con aislamiento. Ventanas correderas de dos hojas de aluminio con rejas de protección.. Canalización agua fría. 2.10. 2.65. Paredes de Panel Sandwich de espesor= 40mm. Suelo interior de Tablero Fenólico de 15mm y Sintasol. Falso techo de porespan de 20mm y bandeja de chapa.. Acometida. 1.14. Canalización agua caliente. Caseta con Botiquín de primeros auxilios y línea de teléfono para llamadas de emergencia. LLave de paso Termo eléctrico. ALZADO LATERAL. ALZADO. LEYENDA SANEAMIENTO. 2.35. ASEO. LEYENDA ELECTRICIDAD. Colector de PVC. 1 luminaria fluorescente de 2x18w. Bote sifónico. 3 interruptores y 3 enchufes de 16A.. Arqueta sifónica. 2 Focos interiores de 60w. BOTIQUÍN. OFICINA. 1.25. 2.25 3.50. PLANTA. ESCALA 1:50. Conexión a Red de Alcantarillado. Ø110 ASEO. Ø40 OFICINAS. ASEO. BOTIQUÍN. BOTIQUÍN. OFICINA. Desagüe Lavabos. OFICINA. Arqueta. Bote Sifónico. CONEXIÓN RED SANEAMIENTO ACERA. Calzo Nivelación. ESCALA 1:50. ESCALA 1:50. RED DE ABASTECIMIENTO. ZONA DE APARCAMIENTO. LÍNEA DE TELECOMUNICACIONES. ESCALA 1:50. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. PLANTA , ALZADOS Y DETALLES DE CASETA DE OBRA PARA OFICINA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 08.

(12) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. PRECAUCIÓN PELIGRO. ABASTECIMIENTO AGUA. 1. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. RAMPA DE ACCESO A EXCAVACIÓN. 6. BARANDILLA DE PROTECCIÓN DE TALUDES. 7. TOPE DE RUEDAS PARA CAMIONES. 8. ESCALERA PROVISIONAL PARA ACCESO A EXCAVACIÓN. 9. ENCOFRADO MODULAR DE MURO A UNA CARA CON PASARELA PARA HORMIGONADO TIPO ALSINA. 10. PALA MIXTA PARA EXCAVACIÓN DE BATACHES. 11. CAMIÓN BASCULANTE PARA TRANSPORTE DE TIERRAS. 1B 1B. BATACHE. 2B. BATACHE. 9. 1B 2B. BATACHE BATACHE. ZONA DE PROHIBICION DE ESTANCIA PERSONAL. 1A. CASETA OFICINA. 1B. 9 ZONA DE ACCESO RESTRINGIDO. CUADRO PROVISIONAL ELÉCTRICO. 2 8. 3. ZONA ACOPIO DE MATERIALES. TALUD. BATACHE. 6 10. 11. 7. PTE 12%. 4. 12%. PTE 12%. 1A BATACHE. 1A. BATACHE. BATACHE. 1A. 2A. 1A. 2B. 5. BATACHE. ACCESO RODADO A OBRA. 1A. FASE I. FASE I. EXCAVACIÓN DE 1ª LÍNEA DE BATACHES TIPO 1 Y HORMIGONADO DE MURO ENCOFRADO A UNA CARA. EXCAVACIÓN DE 1ª LÍNEA DE BATACHES TIPO 2 Y HORMIGONADO DE MURO ENCOFRADO A UNA CARA. ESCALA 1:100. ESCALA GRÁFICA 1:100 0 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. MURO POR BATACHES Se ejecutará la primera línea de bataches por el orden descrito en el plano. Comenzando la excavación por la esquina inferior izquierda (bataches tipo 1A y 1B) y se hormigonan mediante encofrado a una cara con pasarela para el hormigonado. A continuación se realizará la excavación de los bataches tipo 2A y 2B protegiendo con tierra los ya hormigonados para no comprometer su estabilidad y equilibrar los empujes que se produzcan. En cuanto el hormigón haya alcanzado la resistencia necesaria para soportar el empuje, se realizará en anclaje del muro tipo 1B y 2B retirando la tierra.. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. TIPO A. MURO ACODALADO POR CERCHA METÁLICA. TIPO B. MURO ANCLADO AL TERRENO. 1. 2. 3. 4. 5 m.. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. EXCAVACIÓN FASE I: APERTURA DE BATACHES SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 09.

(13) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. RAMPA DE ACCESO A EXCAVACIÓN PTE 12%. 6. BARANDILLA DE PROTECCIÓN DE TALUDES. 7. TOPE DE RUEDAS PARA CAMIONES. 8. ESCALERA PROVISIONAL PARA ACCESO A EXCAVACIÓN. 9. ENCOFRADO MODULAR DE MURO A UNA CARA CON PASARELA PARA HORMIGONADO TIPO ALSINA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. 1. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 2B 1B. 2B. BATACHE 2A. 1B 2B. 13. 1B. BATACHE. 2B. BATACHE. ZONA DE PROHIBICION DE ESTANCIA PERSONAL. 1A BATACHE. CASETA OFICINA 1B. 12. CUADRO PROVISIONAL ELÉCTRICO. 2 8. 10. 3 TALUD. ZONA DE ACCESO RESTRINGIDO. 10. 6. 2A. 7. 2A. 1A. 1A. MAQUINA PERFORADOR ANCLAJES. 13. TIERRA DESMONTE. 12%. 2A. CAMIÓN BASCULANTE PARA TRANSPORTE DE TIERRAS. 12. MURO POR BATACHES. 5 BATACHE. BATACHE. 1A. PTE 12%. 4. BATACHE. PALA MIXTA PARA EXCAVACIÓN DE BATACHES. 11. 11. 9 1A. ZONA ACOPIO DE MATERIALES. TIPO A. MURO ACODALADO POR CERCHA METÁLICA. TIPO B. MURO ANCLADO AL TERRENO. BATACHE. 2A. ACCESO RODADO A OBRA. 1A. ESCALA 1:125 LINEA EN MURO DE HORMIGÓN. CIERRE PERIMETRAL DE OBRA CON PASARELA PEATONAL. CIERRE PERIMETRAL DE OBRA CON PASARELA PEATONAL. C/ Polígono. 0,00 m. BARANDILLA DE PROTECCIÓN. C/Polígono. 0,00 m. ENCOFRADO MODULA PARA MURO CON PASARELA DE HORMIGONADO TIPO ALSINA. BARANDILLA DE PROTECCIÓN 1ª LÍNEA DE MURO HORMIGONADO. MAQUINA PERFORADORA PARA ANCLAJES. BATACHE. 1ª LÍNEA DE MURO HORMIGONADO. -3,00 m. ESCALA 1:150. -3,00 m. ESCALA 1:150 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. Relleno antrópico Esquisto alterado en grado VI. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. Esquisto alterado en grado V. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. Esquisto alterado en grado IV. PLANO. Esquisto alterado en grado III. AUTOR PFG DIRECTOR PFG. EXCAVACIÓN FASE I: ANCLAJES SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 10.

(14) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. PRECAUCIÓN PELIGRO. 1 CASETA ASEOS Y VESTUARIOS. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ACCESO PEATONAL. 2B. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. RAMPA DE ACCESO A EXCAVACIÓN. 6. BARANDILLA DE PROTECCIÓN DE TALUDES. 7. TOPE DE RUEDAS PARA CAMIONES. 8. ESCALERA ACCESO A EXCAVACIÓN TIPO ALSINA. 9. MAQUINA PERFORADOR ANCLAJES. 10. RETROEXCAVADORA. 11. CAMIÓN BASCULANTE PARA TRANSPORTE DE TIERRAS. 12. ACODALAMIENTO CERCHA METÁLICA. 13. ENCOFRADO MODULAR DE MURO A UNA CARA CON PASARELA PARA HORMIGONADO TIPO ALSINA. 1B 2B. 1B 2A. 2. 2B 1B BATACHE. 2B. 13. CASETA OFICINA. 9. 1. 8. CUADRO PROVISIONAL ELÉCTRICO. 1A BATACHE. 2B. ZONA DE PROHIBICION DE ESTANCIA PERSONAL. 3. TALUD. ZONA ACOPIO DE MATERIALES. 6 2A. 12. BATACHE. 1A. 5. 12%. 7. 10 1A. 4. PTE 12%. BATACHE. 2A. 1A. 11 2A. 1A. 2A. FASE II. FASE II. APERTURA DE BATACHES Y HORMIGONADO DE MURO. ANCLAJE DE MURO Y EXCAVACIÓN. 1A. ACCESO RODADO A OBRA. 2A. ESCALA 1:100 ESCALA GRÁFICA 1:100 0 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. MURO POR BATACHES Se ejecutará la primera línea de bataches por el orden descrito en el plano. Comenzando la excavación por la esquina inferior izquierda (bataches tipo 1A y 1B) y se hormigonan mediante encofrado a una cara con pasarela para el hormigonado. A continuación se realizará la excavación de los bataches tipo 2A y 2B protegiendo con tierra los ya hormigonados para no comprometer su estabilidad y equilibrar los empujes que se produzcan. En cuanto el hormigón haya alcanzado la resistencia necesaria para soportar el empuje, se realizará en anclaje del muro tipo 1B y 2B retirando la tierra.. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. TIPO A. MURO ACODALADO POR CERCHA METÁLICA. TIPO B. MURO ANCLADO AL TERRENO. 1. 2. 3. 4. 5 m.. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. EXCAVACIÓN FASE II: 2ª LÍNEA DE BATACHES SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 11.

(15) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PRECAUCIÓN PELIGRO. 1. PELIGRO CARGA SUSPENDIDA. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. EXCAVADORA. 6. TOPE DE RUEDAS PARA CAMIONES. 7. PLATAFORMA DE TRABAJO PARA ACOPIO DE TIERRA. 8. ESCALERA ACCESO A EXCAVACIÓN TIPO ALSINA. 9. RETROEXCAVADORA. 10. MÁQUINA PERFORADORA PARA ANCLAJES. 11. ENCOFRADO MODULAR DE MURO A UNA CARA CON PASARELA PARA HORMIGONADO TIPO ALSINA. 12. ACODALAMIENTO CERCHA METÁLICA. 13. CAMIÓN BASCULANTE TRANSPORTE TIERRAS. 14. VALLA MÓVIL Y PROVISIONAL. 2B 1B 2B. 1B 2A. 2B. 2. 1B BATACHE. 2B. 11. 10. BATACHE. CUADRO PROVISIONAL ELÉCTRICO. 8. ZONA DE PROHIBICION DE ESTANCIA PERSONAL. 1A. 1. CASETA OFICINA. 2B. 3. 9 ZONA DE ACCESO RESTRINGIDO. ZONA ACOPIO DE MATERIALES. 14. 1B. 2A TALUD. 4. 2B. 12 12%. 5. 7 1B. 1A BATACHE. 1A. BATACHE. 2A. 1A. 2A. 1A. 2A. 1A. FASE III. FASE III. APERTURA DE 3ª LÍNEA DE BATACHES Y HORMIGONADO DE MURO. ANCLAJE DE MURO Y EXCAVACIÓN CON PLATAFORMA INTERMEDIA PARA ACOPIO DE TIERRAS. 6 2A. 1A. 1A. 2A. 13. 2A. MEDIANTE PLATAFORMA DE TRABAJO PARA TIERRAS.. ESCALA GRÁFICA 1:100. ESCALA 1:100. 0 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. MURO POR BATACHES Se ejecutará la primera línea de bataches por el orden descrito en el plano. Comenzando la excavación por la esquina inferior izquierda (bataches tipo 1A y 1B) y se hormigonan mediante encofrado a una cara con pasarela para el hormigonado. A continuación se realizará la excavación de los bataches tipo 2A y 2B protegiendo con tierra los ya hormigonados para no comprometer su estabilidad y equilibrar los empujes que se produzcan. En cuanto el hormigón haya alcanzado la resistencia necesaria para soportar el empuje, se realizará en anclaje del muro tipo 1B y 2B retirando la tierra.. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. TIPO A. MURO ACODALADO POR CERCHA METÁLICA. TIPO B. MURO ANCLADO AL TERRENO. 1. 2. 3. 4. 5 m.. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. EXCAVACIÓN FASE III: 3ª LÍNEA DE BATACHES SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 12.

(16) CIERRE PERIMETRAL DE OBRA CON PASARELA PEATONAL. CIERRE PERIMETRAL DE OBRA CON PASARELA PEATONAL. C/Polígono. BARANDILLA DE PROTECCIÓN. 0,00 m. BARANDILLA DE PROTECCIÓN. C/Polígono. 0,00 m 1ª LÍNEA DE MURO HORMIGONADO. 1ª LÍNEA DE MURO HORMIGONADO. ANCLAJE. -3,00 m. ENCOFRADO MODULAR PARA MURO CON PASARELA DE HORMIGONADO TIPO ALSINA. -3,00 m BATACHE. BATACHE 2ª LÍNEA DE MURO HORMIGONADO. MÁQUINA PERFORADORA. -5,60 m. -5,60 m. ESCALA 1:150. ESCALA 1:150. EXCAVADORA TOPE MAQUINARIA. CIERRE PERIMETRAL DE OBRA CON PASARELA PEATONAL. C/Polígono. BARANDILLA DE PROTECCIÓN. 0,00 m. RETROEXCAVADORA. C/Polígono. 0,00 m. 1ª LÍNEA DE MURO HORMIGONADO PLATAFORMA INTERMEDIA PARA ACOPIO DE TIERRAS. ANCLAJE. -3,00 m. -3,00 m 2ª LÍNEA DE MURO HORMIGONADO. -4,05 m. -5,60 m. -5,60 m TALUD RETROEXCAVADORA. -8.25 m. -8.25 m. ESCALA 1:150. ESCALA 1:150. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. Relleno antrópico Esquisto alterado en grado VI. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. Esquisto alterado en grado V. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. Esquisto alterado en grado IV. PLANO. Esquisto alterado en grado III. AUTOR PFG DIRECTOR PFG. DETALLE EXCAVACIÓN SECCIÓN DE FASES II Y III SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:150 JUNIO 2018. PLANO Nº. 13.

(17) LEYENDA PRECAUCIÓN PELIGRO PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. 1. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. 2B. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. ESCALERA TORRE DE ACCESO A EXCAVACIÓN TIPO ALSINA. 6. ACODALAMIENTO CERCHA METÁLICA. 7. PERFILES METÁLICOS. 8. RETROEXCAVADORA. 1B 2B 1B 2A. 2B. PRECAUCIÓN PELIGRO. 1B. ZONA DE PROHIBICION DE ESTANCIA PERSONAL. CASETA OFICINA. 5. 6. 1B CUADRO PROVISIONAL ELÉCTRICO. 1A 2B. 3 8. ZONA DE ACCESO RESTRINGIDO. 6. PELIGRO CARGA SUSPENDIDA. 1. 2. 2B. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. 6. MURO POR BATACHES. ZONA ACOPIO DE MATERIALES. 1B. 2A. TIPO A. MURO ACODALADO POR CERCHA METÁLICA. TIPO B. MURO ANCLADO AL TERRENO. 2B. 6 4. 12%. 6 1B. 1A. 2A. 1A. 2A. 1A. 2A. 1A. 2A. BATACHES. ACCESO RODADO A OBRA. 7 1A. 1A. 2A. Se ejecutará la primera línea de bataches por el orden descrito en el plano. Comenzando la excavación por la esquina inferior izquierda (bataches tipo 1A y 1B) y se hormigonan mediante encofrado a una cara con pasarela para el hormigonado. A continuación se realizará la excavación de los bataches tipo 2A y 2B protegiendo con tierra los ya hormigonados para no comprometer su estabilidad y equilibrar los empujes que se produzcan. En la 3ª línea de bataches se ejecutará la excavación conjunta por tramos de la zapata corrida bajo muro. En cuanto el hormigón haya alcanzado la resistencia necesaria para soportar el empuje, se realizará en anclaje del muro tipo 1B y 2B retirando la tierra.. 2A. 1A. APUNTALAMIENTO PROVISIONAL DE MURO SIN ANCLAJES TIPO A MEDIANTE CERCHA ESCALA 1:125. CIERRE PERIMETRAL DE OBRA CON PASARELA PEATONAL. C/Polígono. 0,00 m. BARANDILLA DE PROTECCIÓN. Relleno antrópico Esquisto alterado en grado VI CELOSÍA METÁLICA COMO CODALES. Esquisto alterado en grado V. -3,00 m. Esquisto alterado en grado IV PERFILES METÁLICOS. Esquisto alterado en grado III. -5,60 m MURO POR BATACHES ESTRUCTURA COLINDANTE. -8.25 m. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO. ESCALA 1:150. UNIVERSIDAD DE A CORUÑA. AUTOR PFG DIRECTOR PFG. EXCAVACIÓN FASE IV SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 14.

(18) MÓDULO DE ANDAMIO. PASAMANOS. BARANDILLA DOBLE AJUSTABLE. BARRA INTERMEDIA. CALZO DE APOYO. ESCALONES AJUSTABLES ANTIDESLIZANTES METÁLICOS. ZANCAS METÁLICAS MÓDULO DE ESCALERA. APOYOS REGULABLES. ALZADO. PERFIL ALZADO. ALZADO LATERAL. ESCALERA DE ACCESO A VACIADO. ESCALERA PREMONTADA TIPO ALSINA ESCALA 1:50. PLANTA. ESCALA 1:50. TABLONES DE MADERA 25x7.5cm. PERFIL DE ACERO IPN 200 HINCADO EN TERRENO. PASAMANOS. PLETINAS ACERO PARA ENSAMBLES. LISTÓN INTERMEDIO. RODAPIÉ 15x5.2cm. SOPORTE METÁLICO HINCADO. ESCALA 1:50. ESCALA 1:50. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESCALA 1:50. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. DETALLES PROTECCIONES EXCAVACIÓN SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:50 JUNIO 2018. PLANO Nº. 15.

(19) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. 1 ZAPATA CO RRID. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. A BAJO M. URO M1. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. TOPE PARA MAQUINARIA. 6. TORRE DE ACCESO A EXCAVACIÓN CON PASARELA. 7. ACODALAMIENTO. 8. PASARELA PEATONAL ACCESO EN ZANJAS. 9. SEÑALIZACIÓN ZONA DE TRABAJO. 2 ZAPATA CO. RRIDA BA. JO MURO. 1 M1. CASETA OFICINA. 8. CUADRO PROVISIONAL ELÉCTRICO. 6 9. 3. ZONA ACOPIO DE MATERIALES. 7 ZAPATA BASE GRÚA TORRE + FOSO ASCENSOR. 4. 12%. 5. ACCESO RODADO A OBRA. ESCALA 1:100. TAPÓN PVC TIPO SETA. BARANDILLA. CINTA BALIZAMIENTO. BARRA INTERMEDIA RODAPIÉ 15cm. BARRA CORRUGADA ACERO HINCADA. PASARELA ANTIDESLIZANTE. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESCALA 1:50. DETALLE PASARELA ZANJAS ESCALA 1:50. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. CIMENTACIÓN FASE VACIADO SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 16.

(20) PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. LEYENDA. PELIGRO CARGA SUSPENDIDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. 1. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. 2 1. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. TOPE PARA MAQUINARIA. 6. TORRE DE ACCESO A EXCAVACIÓN CON PASARELA. 7. VALLADO DELIMITADO DE ZAPATA A DISTINTO NIVEL. 8. PROTECCIÓN PVC DE ARMADURAS TIPO SETA. 9. BASE EMPOTRADA DE GRÚA TORRE EN FOSO DE ASCENSOR. CASETA OFICINA. CUADRO PROVISIONAL ELÉCTRICO. 6 3 7. ZONA ACOPIO DE MATERIALES. ZAPATA BASE GRÚA TORRE + FOSO ASCENSOR. 8 9 12%. 5. 4. ACCESO RODADO A OBRA. ESCALA 1:100. IEP-4. DE SECCION NOMINAL. CUERDA CON 7 ALAMBRES MAXIMO. RESISTENCIA ELECTRICA A 20°C NO SUPERIOR A 0,514 Ohm/Km. PROFUNDIDAD 80 cm.. IEP-5. PICA DE PUESTA A TIERRA CON ELECTRODO DE ACERO (IEP-2) RECUBIERTO DE COBRE. DIAMETRO: 1,4 cm. LONGITUD: 200cm.. IEP-6. ARQUETA DE CONEXION DE 74 x 62 x 42 cm. CON PUNTO DE PUESTA A TIERRA (IEP-3) DE COBRE RECUBIERTO DE CADMIO DE 2,5 x 33 cm Y 0,4 cm DE ESPESOR. IEP-7. PUESTA A TIERRA PROVISIONAL CON CABLE CONDUCTOR Y PICA.. NOTA. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. Para mayor claridad del plano se suprimen los acodalamientos existentes en el muro no anclado tipo B. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESCALA GRÁFICA 1:100 0. 1. 2. 3. 4. 5 m.. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. CIMENTACIÓN Y PUESTA A TIERRA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 17.

(21) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. 1. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 2 1 CASETA OFICINA. CUADRO PROVISIONAL ELÉCTRICO. 6. 12. 3. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. TOPE PARA MAQUINARIA. 6. TORRE DE ACCESO A EXCAVACIÓN CON PASARELA. 7. PASARELA DE TABLEROS SOBRE MALLAZO DE SOLERA. 8. PROTECCIÓN PVC DE ARMADURAS TIPO SETA. 9. BASE EMPOTRADA DE GRÚA TORRE EN FOSO DE ASCENSOR A COTA= -9.55m. 10. ENCOFRADO TIPO ULMA A DOS CARAS PARA MURETE DE ASCENSOR. 11. BARANDILLA DE PROTECCIÓN PERIMETRAL. 12. SOLERA DE HORMIGÓN e=10 cm SOBRE CAPA DE ENCACHADO DRENANTE DE GRAVA e=20cm Y LAMINA IMPERMEABILIZANTE POLIETILENO ENVUELTA EN GEOTEXTIL.. ZONA ACOPIO DE MATERIALES. ZAPATA BASE GRÚA TORRE + FOSO ASCENSOR. 9. 7. 11. 5. 4. 12%. 10. ACCESO RODADO A OBRA. ARMADO SOLERA. SOLERA HORMIGONADA. 8. ESCALA 1:100. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. NOTA. Para mayor claridad del plano se suprimen los acodalamientos existentes en el muro no anclado tipo B. ESCALA GRÁFICA 1:100 0. 1. 2. 3. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO. 4. 5 m.. UNIVERSIDAD DE A CORUÑA. AUTOR PFG DIRECTOR PFG. FASE DE CIMENTACIÓN: EJECUCIÓN SOLERA SÓTANO -2 SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 18.

(22) LEYENDA 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CAMIÓN HORMIGONERA. 4. TORRE DE ACCESO A CIMENTACIÓN PARA PERSONAL. 5. CUBITELE DE HORMIGONADO. 6. ESPERAS DE PILARES CON PROTECCIONES DE PVC TIPO SETA. 7. BARANDILLA DE PROTECCIÓN DE FOSO DE ASCENSOR. 8. GRÚA TORRE. 9 10. ACODALAMIENTOS BATACHES SIN ANCLAJE ESPERAS DE MURO. C/Polígono. 3. 1 8. 2. 10. 4. 0,00 m -0,68 m PTE DE LA CALLE. 9 -3,00 m. 5 -5,60 m. 6. 7 -7.95 m. -8.25 m. -10.85 m DE ARQUITECTURA TÉCNICA ESCUELA UNIVERSITARIA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESCALA 1:175. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. SECCIÓN EN FASE DE CIMENTACIÓN SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:175 JUNIO 2018. PLANO Nº. 19.

(23) EJE DE GIRO. BALCÓN DE CÚSPIDE POLEA DE MONTAJE DE TIRANTE TIRANTES DE CONTRAPLUMA. ANEMÓMETRO. ARMADURA SUPERIOR MALLAZO 100X100 CON Ø12. TIRANTE DE FLECHA EQUIPO DE GIRO BALCÓN DE CABEZA. ARMADURA INFERIOR MALLAZO 250X250 CON Ø16. CABINA. BARANDILLA CONTRAPLUMA. REFUERZO DE Ø16. MECANISMO DE CARRO DE FLECHA. CORONA 3 PIEZAS LASTRE DE CONTRAPLUMA. PUNTA DE FLECHA. PRIMER TRAMO DE FLECHA TRAMO INTERMEDIO DE FLECHA. CARRO REFUERZO DE Ø16. GANCHO 2500 kg. 2100 kg. HORMIGÓN H-250. TABLA DE CARGAS ADMISIBLES EN FLECHA. ESCALA 1:100. LIMITADOR DE ALCANCE DE CARGA MÁXIMA. LIMITADOR CARGA MÁX. EN 3ª VEL.. LIMITADOR CARGA MÁXIMA. LIMITADOR CARGA MÁXIMA. LIMITADOR CARGA MÁX. EN 3ª VEL.. LIMITADOR CARGA EN PUNTA LIMITADOR CARGA EN PUNTA. LIMITADOR DE ALCANCE DE CARGA MÁXIMA. 3 ELEMENTOS DE TORRE DE 11,8M LIMITADOR DE ROTACIÓN LIMITADOR DE ELEVACIÓN. FINAL DE CARRERA DE ELEVACIÓN. LIMITADOR DE ALCANCE. PIÑÓN FINAL DE CARRERA ROTACIÓN CORONA PIÑÓN MOTOR DE ROTACIÓN. TRAMO DE EMPOTRAMIENTO PERDIDO. ESCALA 1:75. ZAPATA DE GRÚA TORRE Y BASE DE EMPOTRAMIENTO ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. GRÚA TORRE SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 20.

(24) RECOMENDACIONES DE SEGURIDAD EN GRÚAS-TORRE ACTUACIONES EN CASO DE FUERTES VIENTOS. NO MANEJAR CARGAS SIN VISIBILIDAD. SEÑALES NORMALIZADAS GRÚA TORRE. CARTEL ADEMANES DE MANO NORMALIZADOS PARA MANEJO DE GRÚAS, ELEVACIÓN Y TRANSPORTE DE CARGAS 1. TOMA DE MANDO. 2. CESE DE MANDO. 3. SUBIR EL GANCHO / ELEVAR CARGA. 4. ELEVAR GANCHO LENTAMENTE RIESGO DE TROPEZAR. CARGAS SUSPENDIDAS. 5. LEVANTAR PLUMA. PROHIBICIONES EN MANEJO DE CARGA. a) No realizar tracciones oblicuas. b) No elevar cargas adheridas al suelo. c) No elevar cargas superiores a las especif. por fabricante. e)No dejar cargas y objetos colgados del gancho. d) No balancear cargas. f) No chocar con objetos cercanos. 9. BAJAR GANCHO LENTAMENTE. 6. LEVANTAR PLUMA LENTAMENTE. 7. LEVANTAR PLUMA Y BAJAR CARGA. 8. BAJAR GANCHO / ARRIAR LA CARGA. 10. BAJAR LA PLUMA / ABATIR PLUMA. 11. BAJAR PLUMA LENTAMENTE. 12. BAJAR PLUMA Y ELEVAR CARGA. PROTECCIÓN INDIVIDUAL OBLIGATORIA CONTRA CAÍDAS. RIESGO ELÉCTRICO. PRECAUCIONES EN MANEJO DE CARGAS. CAÍDA A DISTINTO NIVEL. PROTECCIÓN OBLIGATORIA DE LA CABEZA. PROTECCIÓN OBLIGATORIA DEL OÍDO. PROTECCIÓN OBLIGATORIA DE LOS PIES. EXTINTOR. PANEL SITUADO EN BASE DE LA TORRE. a) No llenar por encima del borde contenedores, carros.... b) Persona que guí fuera del alcance de la carga. c) No cruzar dos eslingas distintas. d) Carga nivelada. 13.GIRAR PLUMA EN DIRECCION INDICADA. 14. AVANZAR DIRECCIÓN INDICADA SEÑALISTA. 15. SACAR PLUMA / TELESCOPAR PLUMA. 16.METER PLUMA/RECOGER TELESCOPADO. 17. ALTO. 18. PARADA GENERAL O DETENCIÓN URGENTE. 19. BAJAR PLUMA OPCIONAL. 20. SUBIR PLUMA OPCIONAL. PRECAUCIONES EN TRANSPORTE DE CARGAS. a) Prohibido usar para transporte de personal. b) Prohibido trabajar con vientos >70Km/h.. DISTANCIA DE SEGURIDAD A LÍNEAS ELÉCTRICAS AÉREAS. c) Evitar transportar cargas por encima de personal. d) Evitar más de 3 rotaciones completas en mismo sentido. LÍNEA DE VIDA HORIZONTAL EN PLUMA Y CONTRAPLUMA. DETALLES. SEÑALES LUMINOSAS O ACÚSTICAS DE CONTESTACIÓN. INTERRUPTOR GENERAL DE LA GRÚA CONSIGNADO. CONOCER Y RESPETAR LIMITACIONES DE CARGA. GRÚA CON ELEMENTOS AJENOS. CAPACIDAD DE CARGA EN FUNCIÓN DEL TIPO O ÁNGULO DE LOS RAMALES. EVITAR GANCHO APOYADO EN EL SUELO. COMPRENDIDO. Una señal breve. REPITA. Dos señales breves. CUIDADO. Señales largas o una continua. EN MARCHA LIBRE. Señales cortas. COMPROBACIÓN DE CABLES. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. SEÑALIZACIÓN Y CARTELES GRÚA TORRE SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. S/E JUNIO 2018. PLANO Nº. 21.

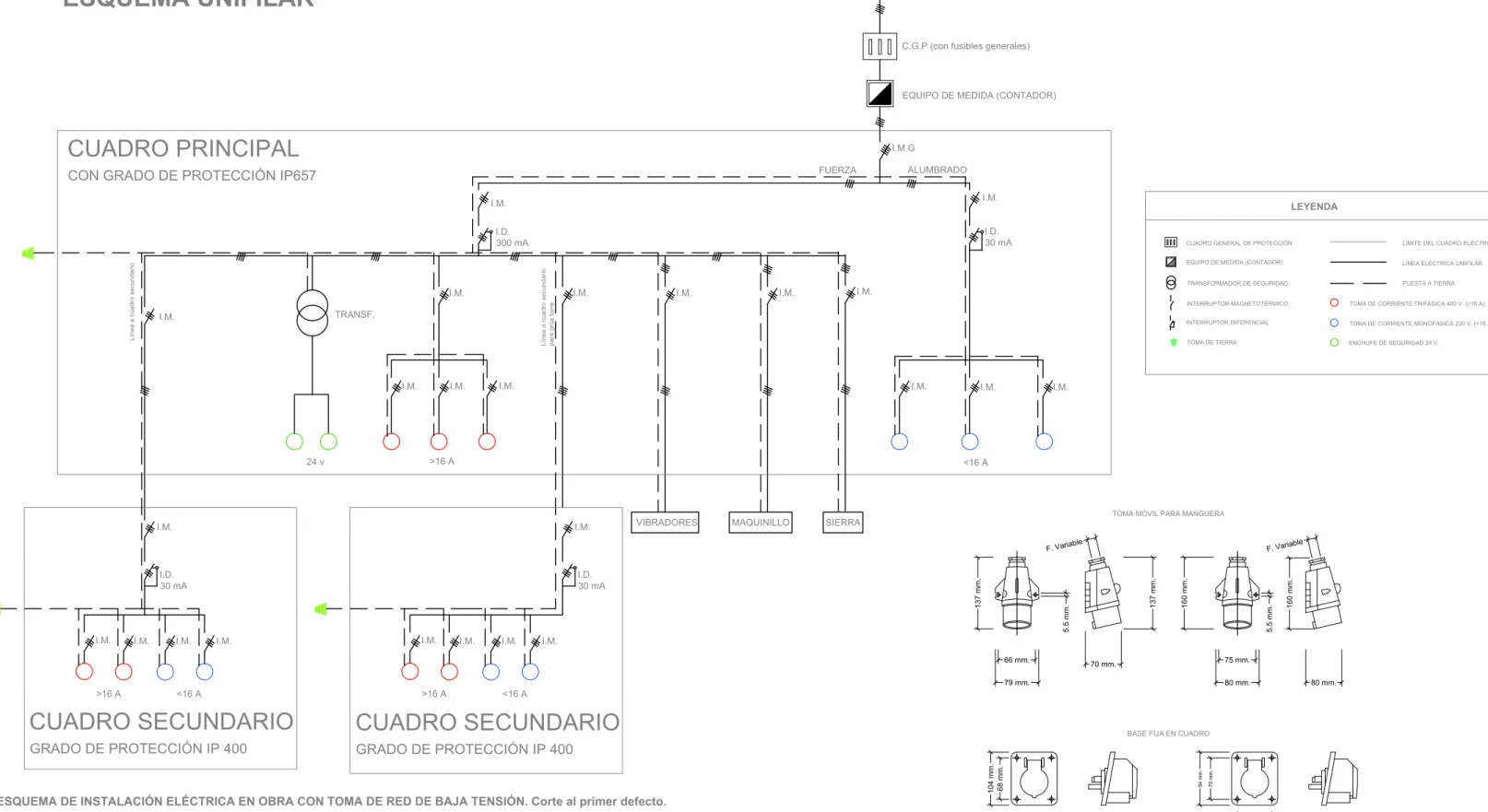

(25) ESQUEMA UNIFILAR C.G.P (con fusibles generales). EQUIPO DE MEDIDA (CONTADOR). CUADRO PRINCIPAL. I.M.G ALUMBRADO. FUERZA. CON GRADO DE PROTECCIÓN IP657. I.M.. I.M.. LEYENDA I.D. 30 mA Línea a cuadro secundario para grúa torre. Línea a cuadro secundario. I.D. 300 mA. I.M. TRANSF.. I.M.. I.M.. I.M.. LÍMITE DEL CUADRO ELÉCTRICO. EQUIPO DE MEDIDA (CONTADOR). LÍNEA ELÉCTRICA UNIFILAR. TRANSFORMADOR DE SEGURIDAD. I.M.. I.M.. PUESTA A TIERRA. I.M.. I.M.. I.M.. I.M.. >16 A. 24 v. CUADRO GENERAL DE PROTECCIÓN. I.M.. INTERRUPTOR MAGNETOTÉRMICO. TOMA DE CORRIENTE TRIFÁSICA 400 V. (>16 A). INTERRUPTOR DIFERENCIAL. TOMA DE CORRIENTE MONOFÁSICA 230 V. (<16 A). TOMA DE TIERRA. ENCHUFE DE SEGURIDAD 24 V.. I.M.. <16 A. TOMA MÓVIL PARA MANGUERA. I.M.. VIBRADORES. MAQUINILLO. SIERRA riable F. Va. I.M.. I.M.. I.M.. I.M.. I.M.. I.M.. I.M.. 5.5 mm.. 160 mm.. 5.5 mm.. 137 mm.. I.D. 30 mA. 137 mm.. I.D. 30 mA. riable. F. Va. I.M. 66 mm.. 75 mm.. 70 mm.. 79 mm.. <16 A. >16 A. 80 mm.. 80 mm.. <16 A. CUADRO SECUNDARIO. GRADO DE PROTECCIÓN IP 400. GRADO DE PROTECCIÓN IP 400. BASE FIJA EN CUADRO. S/E. 94 mm.. 104 mm. 68 mm.. CUADRO SECUNDARIO. 106 mm. 132 mm.. 70 mm.. >16 A. 160 mm.. I.M.. 60 mm.. 94 mm.. 82 mm.. 138 mm.. 73 mm. 103 mm.. ARQUETA DE HORMIGÓN ARMADO. ESCALA 1:7.5 COTAS EN MM.. L 50x5. ALZADO. SECCIÓN A-A'. GARRA DE Ø50x5. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. HORMIGÓN HM-20. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. TUBO PVC Ø100. A PICA ACERO-COBRE MÍNIMO 2m. DE LONGITUD. A'. PFG. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. TIERRA VEGETAL. PLANO. ESCALA 1:20. UNIVERSIDAD DE A CORUÑA. ESQUEMA UNIFILAR INSTALACIÓN ELÉCTRICA PROVISIONAL DE OBRA. AUTOR PFG DIRECTOR PFG. SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 22.

(26) CASETA ASEOS Y VESTUARIOS. ACCESO PEATONAL. 12 13 14. CASETA OFICINA. 15. ZONA ACOPIO DE MATERIALES. 7. 11 9. 8. 10. 16. 12%. 1. 3. 2. 5. 4. ACCESO RODADO A OBRA. 6. REPLANTEO PERCHA ALSINA EN PILARES DE SÓTANO -2 A SÓTANO -1 ESCALA 1:100. LEYENDA. PFG. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS. RADIO DE GIRO DE PERCHA ALSINA= 6,50m. PLANO. REPLANTEO PERCHA ALSINA EN PILARES DE PS-2 A PS-1. ESCALA. AUTOR PFG. CONVOCATORIA. DIRECTOR PFG. FIRMA. 1:100 JUNIO 2018. 23.

(27) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. 1. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 2. 6. 1 CASETA OFICINA. 11. CUADRO PROVISIONAL ELÉCTRICO. 8. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. TOPE PARA MAQUINARIA. 6. ENCOFRADO MODULAR PARA PILARES TIPO ULMA. 7. ANDAMIO MÓVIL TUBULAR PARA HORIGONADO DE PILARES Y MONTAJE DE ENCOFRADO DE LOSA. 8. SOLERA HORMIGONADA. 9. TUBO CÓNICO DE ANCLAJE PARA SISTEMA ANTICAÍDAS TIPO PERCHA ALSINA. 10. BARANDILLAS DE PROTECCIÓN DE FOSO GRÚA TORRE DE SISTEMA ENCOFRADO ULMA. 11. SISTEMA ANTICAÍDAS TIPO PERCHA ALSINA. 12. ENTABLADO DE ENCOFRADO TIPO ULMA HORIZONTAL RAPID. 13. TORRE DE ACCESO A LOSA DE HORMIGÓN. 14. PROTECCIÓN PVC DE ARMADURAS TIPO SETA. 15. PASARELA DE TABLEROS SOBRE MALLAZO DE LOSA. 16. VERTIDO DE HORMIGÓN EN LOSA MACIZA. 13 12. 3. ZONA ACOPIO DE MATERIALES. 9 7. 10. 15. 14. 5. 4. 12%. 16. ACCESO RODADO A OBRA. HORMIGONADO PILARES. ENCOFRADO FORJADO. HORMIGONADO LOSA MACIZA. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA. ESCALA 1:100. Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESCALA GRÁFICA 1:100 NOTA. Para mayor claridad del plano se suprimen los acodalamientos existentes en el muro no anclado tipo B. 0. 1. 2. 3. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO. 4. 5 m.. UNIVERSIDAD DE A CORUÑA. AUTOR PFG DIRECTOR PFG. FASE DE ESTRUCTURA: PLANTA SÓTANO -1 SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 24.

(28) COMPONENTES PERCHA ALSINA 1. BICHERO (Accesorio para cambiar de anclaje). 2. PERCHA (Cuerpo que gira 360º). 3. PIVOTE ( Se utiliza para anclar en bichero). 4. ESLINGA (Para los movimientos con grúa). 5. DISPOSITIVO RETRÁCTIL (con campana protectora). 6. PINZA ROJA (para ajustar la longitus del retráctil). Justo después de hormigonar los pilares y centrado en la cabeza de los mismos, colocaremos el tubo cónico, dejando que sobresalga 5cm. Este tubo servirá porteriormente de colocación para la Alsipercha.. Colocación del primer longitudinal con la ayuda de dos puntales.. Colocación del tramo con ayuda de un andamio móvil, con freno puesto.. Se suspenden del longitudinal los transversales y se coloca el segundo longitudinal.. ESCALA 1:50. Detalle de colocación con muro perimetral Colocación de los tableros con la ayuda de la torre móvil o con la ayuda de la percha Alsina previamente replanteada, para evitar caídas a distinto nivel.. Desmontaje del sistema con ayuda de pata de cabra y red bajo forjado.. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. Colocación del taco en forjado para retranqueo de la barandilla tipo S-V.. SECUENCIA DE MONTAJE DE ENCOFRADO DE FORJADO TIPO ULMA HORIZONTAL RAPID S/E. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. DETALLES PROTECCIÓN FASE ESTRUCTURA SÓTANO-1 I SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 25.

(29) PASAMANOS. BARRA INTERMEDIA TABLEROS DE ENCOFRADO. ESCALERA DE ACCESO. PLATAFORMA ANTIDESLIZANTE. TIERRAS. PICADO CONTINUO DE ENCAJE DE 2cm. LOSA MACIZA. PUNTALES DE ENCOFRADO 2Ø16 /40cm. TALADROS DE 20cm LIGERA PTE AL INTERIOR RELLENO CON MORTERO EXPANSIVO. ENCOFRADO PILAR CON PUNTALES Y TORRE MÓVIL PARA EL HORMIGONADO TIPO ULMA ESCALA 1:50. DETALLE DE PICADO EN MURO DE HORMIGÓN PARA ENCAJAR LOSA MACIZA DE SÓTANO ESCALA 1:25. PFG. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS. PLANO. ESCALA. AUTOR PFG. CONVOCATORIA. DIRECTOR PFG. FIRMA. VARIAS JUNIO 2018. 26.

(30) ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. 12 13 14. CASETA OFICINA. 15. ZONA ACOPIO DE MATERIALES. 7. 11 9. 8. 10. 16. 12%. 1. 3. 2. 5. 4. ACCESO RODADO A OBRA. 6. REPLANTEO PERCHA ALSINA EN PILARES DE PLANTA SOTANO -1 A PLANTA BAJA ESCALA 1:100 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. LEYENDA. PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. RADIO DE GIRO DE PERCHA ALSINA= 6,50m. PLANO. TUBO CÓNICO ANCLAJE PERCHA ALSINA. AUTOR PFG DIRECTOR PFG. REPLANTEO PERCHA ALSINA EN PILARES DE PS-1 A PB SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 27.

(31) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. ABASTECIMIENTO AGUA. 1 13. CASETA ASEOS Y VESTUARIOS. 9. ACCESO PEATONAL PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 2 1 CASETA OFICINA. 10 8. CUADRO PROVISIONAL ELÉCTRICO. 17 11 3. ZONA ACOPIO DE MATERIALES. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. BARANDILLA DE PROTECCIÓN FRENTE A EXCAVACIÓN. 3. CINTA SEÑALIZACIÓN SEPARACIÓN VEHICULOS/PERSONAL. 4. ZONA ENTRADA Y SALIDA DE VEHICULOS/ LAVADO DE RUEDAS. 5. TOPE PARA MAQUINARIA. 6. ENCOFRADO MODULAR PARA PILARES TIPO ULMA. 7. ANDAMIO MÓVIL TUBULAR PARA HORIGONADO DE PILARES Y MONTAJE DE ENCOFRADO DE LOSA. 8. SOLERA HORMIGONADA SÓTANO -1. 9. TUBO CÓNICO DE ANCLAJE PARA SISTEMA ANTICAÍDAS TIPO PERCHA ALSINA. 10. OCLUSIÓN DE HUECO HORIZONTAL CON TAPA DE MADERA. 11. LOSA HORMIGÓN PLANTA BAJA. 12. ARRANQUE DE ESCALERA CON BARANDILLA DE PROTECCIÓN TIPO SARGENTO.. 13. BARANDILLAS DE PROTECCIÓN DE FOSO GRÚA TORRE DE SISTEMA ENCOFRADO ULMA. 14. SISTEMA ANTICAÍDAS TIPO PERCHA ALSINA. 15. PROTECCIÓN DE ARMADURAS DE PVC TIPO SETA. 16. ENTABLADO DE ENCOFRADO TIPO ULMA HORIZONTAL RAPID. 17. ESCALERAS PROVISIONALES DE ACCESO A FORJADO. 11. 6. 12 7. ARRANQUE DE ARMADURA LOSA DE ESCALERA. 9. PELDAÑOS RECRECIDOS. 10. 13. 16. 8. 14. MURETE ESCALERA. HORMIGONADO PILARES. 10. HORMIGONADO LOSA MACIZA. 15. 4. 12%. 5. ACCESO RODADO A OBRA. ENCOFRADO FORJADO. PLANTA BAJA EN FASE DE ARMADO Y HORMIGONADO ESCALA 1:100. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. FASE DE ESTRUCTURA: PLANTA BAJA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 28.

(32) PASAMANOS. LISTÓN INTERMEDIO TACOS EMBEBIDOS EN FORJADO PARA PERCHA ALSINA Y BARANDILLAS. RODAPIÉ PIE DERECHO HINCADO A FORJADO CON CASQUILLO. PASAMANOS PIE DERECHO TIPO ULMA EMBEBIDO EN LOSA DE ESCALERA. FORJADO O LOSA. BARRA INTERMEDIA. RODAPIÉ. ESCALA 1:50. PASAMANOS BARRA INTERMEDIA. PELDAÑOS. ESCALA 1:50. TAPA DE MADERA TABLONCILLOS DE 20x2.5x80cm.. TRAVESAÑO SUPERIOR DE 5x2.5x80cm. ESCALERA DE ACCESO A FORJADO PLANTA BAJA DESDE COTA=0,00. TIPO ZARGES. ESCALA 1:50. TRAVESAÑO INFERIOR DE 2.5x5cm. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. ESCALA 1:50. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. DETALLES PROTECCIONES EN PLANTA BAJA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:50 JUNIO 2018. PLANO Nº. 29.

(33) CASETA ASEOS Y VESTUARIOS. ACCESO PEATONAL. 12 13. 14. 15. CASETA OFICINA. ZONA ACOPIO DE MATERIALES. 7 11. 9. 8. 10. 12%. ACCESO RODADO A OBRA. 16. 1. 2. 3. 5. 4. 6. REPLANTEO PERCHA ALSINA EN PILARES DE PLANTA BAJA A PLANTA TIPO (P1-P3) ESCALA 1:100 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. LEYENDA. PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. RADIO DE GIRO DE PERCHA ALSINA= 6,50m. PLANO. TUBO CÓNICO ANCLAJE PERCHA ALSINA. AUTOR PFG DIRECTOR PFG. REPLANTEO PERCHA ALSINA PILARES PB-PTIPO SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 30.

(34) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 1 ACCESO PEATONAL PRECAUCIÓN PELIGRO. 2. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 1. 12. 8. 14. CUADRO PROVISIONAL ELÉCTRICO. 5 10. 14. 2 4. 9. 7. ZONA ACOPIO DE MATERIALES. 6. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. RED DE PROTECCIÓN ANTE CAÍDA DE MATERIALES TIPO HORCA. 3. VOLADIZO EN ENCOFRADO PARA EVITAR CAÍDAS. 4. BARANDILLA DE PROTECCIÓN DE ENCOFRADO TIPO ULMA. 5. SISTEMA ANTICAÍDAS PERCHA ALSINA PARA COLOCACIÓN DE ENCOFRADO Y MATERIAL DE FORJADO. 6. ENTABLADO DE ENCOFRADO TIPO ULMA HORIZONTAL RAPID. 7. PROTECCIÓN DE ARMADURAS DE PVC TIPO SETA. 8. BARANDILLA DE PROTECCIÓN DE SISTEMA ULMA EMBEBIDA EN FORJADO CON TACO. 9. OCLUSIÓN DE HUECO HORIZONTAL CON TAPA DE MADERA. 10. FORJADO DE PLANTA TIPO HORMIGONADO. 11. ESCALERA CON BARANDILLA DE PROTECCIÓN TIPO SARGENTO.. 12. SISTEMA DE ENCOFRADO MODULAR DE PILARES TIPO ULMA. 13. ANDAMIO MÓVIL TUBULAR PARA HORMIGONADO DE PILARES Y MONTAJE DE ENCOFRADO DE LOSA. 14. LOSA PLANTA BAJA HORMIGONADA. 11. 13. 5. 9. 11 2 3. 7. 9. 12%. 8. ACCESO RODADO A OBRA. 8 3 HORMIGONADO PILARES. FORJADO HORMIGONADO. ENCOFRADO FORJADO. FASE DE ESTRUCTURA: PLANTA TIPO (P1-P3) ESCALA 1:100. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. FASE DE ESTRUCTURA: PLANTA TIPO (P1-P3) SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 31.

(35) CASETA ASEOS Y VESTUARIOS. ACCESO PEATONAL. 12 13. 14 15. CASETA OFICINA. ZONA ACOPIO DE MATERIALES. 7 11. 9. 8. 10. 12%. ACCESO RODADO A OBRA. 16. 1. 2. 3. 5. 4. 6. REPLANTEO PERCHA ALSINA EN PILARES DE PLANTA TIPO A PLANTA BAJOCUBIERTA ESCALA 1:100 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. LEYENDA. PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. RADIO DE GIRO DE PERCHA ALSINA= 6,50m. PLANO. TUBO CÓNICO ANCLAJE PERCHA ALSINA. AUTOR PFG DIRECTOR PFG. REPLANTEO PERCHA ALSINA PILARES PTIPO-PBC SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 32.

(36) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 1. CASETA ASEOS Y VESTUARIOS. 2. ACCESO PEATONAL. 8. PRECAUCIÓN PELIGRO. LOSA MA. CIZA EN. PILARES QUE NACEN. VOLADIZ. O e= 20cm. .. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 1. 12. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. RED DE PROTECCIÓN ANTE CAÍDA DE MATERIALES TIPO HORCA. 3. VOLADIZO EN ENCOFRADO PARA EVITAR CAÍDAS. 4. BARANDILLA DE PROTECCIÓN DE ENCOFRADO TIPO ULMA. 5. SISTEMA ANTICAÍDAS PERCHA ALSINA PARA COLOCACIÓN DE ENCOFRADO Y MATERIAL DE FORJADO. 6. ENTABLADO DE ENCOFRADO TIPO ULMA HORIZONTAL RAPID. 7. PROTECCIÓN DE ARMADURAS DE PVC TIPO SETA. 8. BARANDILLA DE PROTECCIÓN DE SISTEMA ULMA EMBEBIDA EN FORJADO CON TACO. 9. OCLUSIÓN DE HUECO HORIZONTAL CON TAPA DE MADERA. 14. CASETA OFICINA. 5. PILARES QUE MUEREN. 4. LO. SA. 10. FORJADO DE PLANTA TIPO HORMIGONADO. 11. ESCALERA CON BARANDILLA DE PROTECCIÓN TIPO SARGENTO.. 12. SISTEMA DE ENCOFRADO MODULAR DE PILARES TIPO ULMA. 13. ANDAMIO MÓVIL TUBULAR PARA HORMIGONADO DE PILARES Y MONTAJE DE ENCOFRADO DE LOSA. 14. LOSA PLANTA BAJA HORMIGONADA. M. AC. 10. 14. CUADRO PROVISIONAL ELÉCTRICO. IZ A. EN. VO. LA. DI ZO. e=. 20. 9. 7. cm. ZONA ACOPIO DE MATERIALES .. 2 6. 13. 11A. 9. 5. 9 11. 3. 16. 12%. 8 7. HORMIGONADO PILARES DE P3-BC. FORJADO HORMIGONADO. ACCESO RODADO A OBRA. ENCOFRADO FORJADO. PLANTA BAJO CUBIERTA ESCALA 1:100. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. FASE DE ESTRUCTURA: PLANTA BAJO CUBIERTA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 33.

(37) CASETA ASEOS Y VESTUARIOS. 12A. LOSA MA CIZA EN. 12 13 PILARES QUE NACEN. VOLADIZ. ACCESO PEATONAL. O e= 20cm. .. 13A PILARES QUE MUEREN. 14. 15. CASETA OFICINA. 15A LO. SA. M. AC IZ. A. EN. VO. LA. DI Z. O. e=. 20. cm .. 7. ZONA ACOPIO DE MATERIALES. 11. 11A. 9. 8. 10. 12%. ACCESO RODADO A OBRA. 16. 1. 2. 3. 5. 4. 16A 6. REPLANTEO PERCHA ALSINA EN PILARES DE PLANTA BAJOCUBIERTA A PLANTA DE CUBIERTA ESCALA 1:100 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. LEYENDA. PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. RADIO DE GIRO DE PERCHA ALSINA= 6,50m. PLANO. TUBO CÓNICO ANCLAJE PERCHA ALSINA. AUTOR PFG DIRECTOR PFG. REPLANTEO PERCHA ALSINA PILARES PBC-PC SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 34.

(38) LEYENDA. PRECAUCIÓN PELIGRO. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 1. 2 CASETA ASEOS Y VESTUARIOS. VOLADIZ. O PLANTA. ACCESO PEATONAL. BAJO CU BIERTA. 5%. PRECAUCIÓN PELIGRO. 9. PROHIBIDO EL PASO A TODA PERSONA AJENA A LA OBRA. PELIGRO CARGA SUSPENDIDA. 1. 5%. 1. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 2. RED DE PROTECCIÓN ANTE CAÍDA DE MATERIALES TIPO HORCA EN PLANTAS INFERIORES. 3. PLATAFORMA EN PROLONGACIÓN DE ENCOFRADO. 4. BARANDILLA DE PROTECCIÓN DE ENCOFRADO TIPO ULMA. 5. LÍNEA DE VIDA FORMADA POR AMARRES Y CABLE FIJADOR PARA ENGANCHE DE ARNÉS DE SEGURIDAD. 6. OCLUSIÓN DE HUECO HORIZONTAL CON TAPA DE MADERA. 7. PLATAFORMA PARA ACOPIO DE MATERIALES. 8. ESCALERA DE MANO ANCLADA CON BARANDILLAS Y PROTECCIÓN DE HUECO MEDIANTE BARANDILLA. 9. BARANDILLA DE PROTECCIÓN DE SISTEMA ULMA EMBEBIDA EN FORJADO CON TACO. 5%. 100%. 5% CASETA OFICINA. CUADRO PROVISIONAL ELÉCTRICO. VO LA. DI. ZO. PL. AN. TA. 4. 7. 5%. BA. JO. ZONA ACOPIO DE MATERIALES. CU. BI. ER. TA. 5 5. 8. 10 0. 5. %. 5%. 12%. 6. 9. 100%. 5. 3. ACCESO RODADO A OBRA. 3 FASE DE REMATES. FASE DE MONTAJE. 2. FASE DE ESTRUCTURA. PLANTA CUBIERTA ESCALA 1:100. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. CUBIERTA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 35.

(39) LEYENDA 1. BARANDILLA DE PROTECCIÓN DE HUECOS EMBEBIDA CON TACO EN FORJADO TIPO ULMA. 2. ESCALERAS DE EDIFICIO PROTEGIDAS CON BARANDILLAS TIPO ULMA Y PIE DERECHO TIPO SARGENTO. 3. TORRE MÓVIL DE AYUDA A ENCOFRADO Y HORMIGONADO. 4. RED DE PROTECCIÓN HORIZONTAL BAJO ENCOFRADO DE FORJADO.. 5. ESCALERA DE ACCESO A COTA -0.68m CON PROTECCIÓN.. 6. BARANDILLA DE PROTECCIÓN DE SOLAR. 7. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE PROTECCIÓN PEATONAL. 8. CAMIÓN HORMIGONERA. 9. BARANDILLA DE PROTECCIÓN DE ENCOFRADO TIPO ULMA. 16 15. 10. RED DE PROTECCIÓN ANTE CAÍDA DE MATERIALES TIPO HORCA EN PLANTAS INFERIORES. 11. ENCOFRADO PARA FORJADO TIPO ULMA HORIZONTAL RAPID. 12. PLATAFORMA EN PROLONGACIÓN DE ENCOFRADO CON BARANDILLA DE PROTECCIÓN. 13. ENCOFRADO MODULAR PARA PILARES TIPO ULMA. 14. ESPERAS CON PROTECCIONES DE PVC TIPO SETA. 15. CUBITELE DE HORMIGONADO. 16. GRÚA TORRE. 17. PERCHA ALSINA EN PILARES PARA COLOCACIÓN DE ENCOFRADO. 17 14. 13. 3 1. 12. 11,80m. 11 1. 8,85 m 10. 4 3. 1. 5,95 m 2. C/Polígono 8. 9. 1. 3,05 m. 2. 7 6. 5. 0,00 m -0,68 m. 1. PTE DE LA CALLE. 1. -4,93 m. 1. -7.95 m. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas -10.85 m PFG. ESCALA 1:175. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. SECCIÓN LONGITUDINAL EN FASE DE ESTRUCTURA SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:175 JUNIO 2018. PLANO Nº. 36.

(40) LEYENDA. 14. 13. 1 2. ESCALERAS DE EDIFICIO PROTEGIDAS CON BARANDILLAS TIPO ULMA Y PIE DERECHO TIPO SARGENTO VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE. 12 3. 15,90m. 11. 4. 10. 5. HORCA EN PLANTAS INFERIORES PUNTAL DE ENCOFRADO HORIZONAL TIPO ULMA. 6. 8. 9. TACO EN FORJADO TIPO ULMA. 7. 11,80m. FORJADO.. 8. PUNTAL TIPO ULMA PARA SALVAR ALTURAS 3,60m-4,00m. 9. ENCOFRADO PARA FORJADO TIPO ULMA HORIZONTAL RAPID. 10. 1. 11. 7 6. 12. 8,85 m. 4. TACO EN FORJADO TIPO ULMA. 13. 5. 14. 1. 5,95 m. 1 3. 3,05 m. 1 2. 0,00 m -0,68 m. -4,93 m. -7.95 m. -10.85 m SECCIÓN TRANSVERSAL EN FASE DE ESTRUCTURA ESCALA 1:125. PFG. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS. PLANO. ESCALA. AUTOR PFG. CONVOCATORIA. DIRECTOR PFG. FIRMA. 1:125 JUNIO 2018. 37.

(41) HORCA O PESCANTE 60X60X3 MM. Hn > 1 m. ARGOLLAS. COSIDO DE PAÑOS. TENSOR DE RED. Hr < 3 m. RED DE SEGURIDAD. HORCA He < 6 m. RED DE SEGURIDAD. TENSOR DE CUERDA ELEMENTOS DE RED DE SEGURIDAD SISTEMA V. HORQUILLA. CUÑA ARGOLLAS. Hl > 2.5 m. Hl= Distancia mínima libre bajo red. HORQUILLA PASADOR. He= Altura máxima de caída Hr= Altura de caída recomendable. ARGOLLAS. HORCA O PESCANTE. ARMADURA DE FORJADO. DETALLE ANCLAJE A CANTO DE FORJADO. ELEMENTOS EN PLANTA Hn= Borde superior. ESCALA 1:50 ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. DETALLES PROTECCIONES EN FASE ESTRUCTURA I SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:50 JUNIO 2018. PLANO Nº. 38.

(42) LÍNEA DE VIDA EN CUBIERTA TACO EMBEBIDO EN FORJADO PARA ALOJAR GUARDACUERPOS K10. GUARDACUERPOS EN PLATAFORMA DE ENCOFRADO. SOPORTE PARA GUARDACUERPOS EN ENCOFRADO TIPO ULMA. ANCLAJE EXTREMIDAD INOX.. SK20. ANCLAJE INTERMEDIO FIJO INOX.. KC80. TERMINAL MANUAL INOX CABLE Ø8mm.. X50. ABSORBEDOR DE ENERGÍA INOX.. R10. TENSOR CAJA ABIERTA OJILLO-HORQUILLA. C8-I. METROS DE CABLE INOX. 316 Ø8mm 7x19. C28. PRENSADO TERMINAL CASQUILLO COBRE + GUARDA CABLE. C70. PROTECTOR PVC FINAL DE CABLE. S20. CONJUNTO PRECINTOS DE SEGURIDAD CON Nº SERIE DE FABRICACIÓN. KP8. PUNTO DE ANCLAJE MÓVIL. ESCALA 1:40. LÍNEA DE ANCLAJE PROVISIONAL TIPO IGENA. Unión mosquetón de seguridad cuerda perimetral Cuerda perimetral de poliamida de 12 mm. Red de poliamida. Malla máxima de 100 x 100 y cuerda de Ø 4 mm mínimo. centro de gravedad 1.00. Ø 6 mm en acero dulce 0.05 mínimo. Altura máxima de caída 6 m. ximo. á 1.00 m. Flecha. 2. S/E. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas. DETALLE DE CAMBIO DE GUARDACUERPOS DE ENCOFRADO A TACO EMEBIDO EN FORJADO TIPO ULMA ESCALA 1:40. PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. DETALLES PROTECCIONES EN FASE ESTRUCTURA II SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. VARIAS JUNIO 2018. PLANO Nº. 39.

(43) LEYENDA. ACCESO PEATONAL. CASETA ASEOS Y VESTUARIOS. 1. 6. 1. LÍNEA DE ANCLAJE MULTIFUNCINAL TIPO MULTIGARBEN. 2. ANCLAJE TEXTIL A TECHO PARA USO DE ARNÉS ANTICAÍDAS TIPO MULTIGARBEN. 3. CONTENEDOR DE ESCOMBROS CUBIERTO CON RED PARA EVITAR POLVO. 4. RESBALADERA TELESCÓPICA POR PLANTA PARA RECOGIDA DE ESCOMBROS A CONTENDOR. 5. PLATAFORMA POR PLANTA DE DESCARGA DE MATERIAL CON TRAMPILLA TIPO MAQUIOBRAS. 6. SISTEMA DE RED TIPO V ANTICAIDAS DE MATERIAL. 7. OCLUSIÓN DE HUECO HORIZONTAL CON TAPA DE MADERA. 8. BARANDILLAS DE PROTECCIÓN DE HUECO. CASETA OFICINA. EDIFICIO P-2+PB+P3+BC. 1 3. 7. CONTENEDOR. 4. 2 8. 6 12%. 2. 5. ACCESO RODADO A OBRA. 2. 6. EDIFICIO P-2+SM+P3+BC. PLANTA TIPO (P1-P3) ESCALA 1:100. ESCUELA UNIVERSITARIA DE ARQUITECTURA TÉCNICA Departamento de Construcciones y Estructuras Arquitectónicas, Civiles y Aeronáuticas PFG. UNIVERSIDAD DE A CORUÑA. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS SITUADO EN PARCELA C2-U.E.11, STA.MARÍA DEL TEMPLE, CAMBRE. PLANO AUTOR PFG DIRECTOR PFG. ALBAÑILERÍA: PLANTA TIPO (P1-P3) SOFÍA PADÍN MARTÍNEZ PROF. D. JOSÉ MARÍA SUÁREZ PAZ. ESCALA CONVOCATORIA FIRMA. 1:100 JUNIO 2018. PLANO Nº. 40.

(44) 16. LEYENDA 1 2. VALLADO PROVISIONAL DE OBRA CON MARQUESINA DE. CONTENEDOR DE ESCOMBROS CON LONA PROTECTORA. 15 3. 14 15,90m. 13. 4 5. ESCOMBROS CON BOCA EN CADA PLANTA FACHADA PLATAFORMA DE DESCARGA DE MATERIALES CON TRAMPILLA CERRADA. 6. 11. 10 9. 7. 12 11,80m. 8 9. TORRE SOBRE PLATAFORMA DE DESCARGA CON USO. HORCA EN PLANTAS INFERIORES PALET DE LADRILLOS. 7 10. 8 8,85 m. BORDE DE FORJADO. 11. SISTEMA DE ANCLAJE MULTIFUNCIONAL TIPO MULTIGERBEN. 12. FABRICA DE LADRILLO. 13 14. 6. PLATAFORMA DE ACOPIO DE MATERIAL EN CUBIERTA. 5,95 m 15 16. 4 3. 1 2. 5 3,05 m. 0,00 m -0,68 m. -4,93 m. -7.95 m. PFG. -10.85 m SECCIÓN TRANSVERSAL EN FASE DE ALBAÑILERÍA ESCALA 1:125. ESTUDIO DE SEGURIDAD Y SALUD EDIFICIO DE 8 VIVIENDAS, LOCALES COMERCIALES, GARAJES Y TRASTEROS. PLANO. ESCALA. AUTOR PFG. CONVOCATORIA. DIRECTOR PFG. FIRMA. 1:125 JUNIO 2018. 41.
