Implementación de una Aplicación para Dispositivos Móviles Android para el Dimensionamiento de un Sistema Fotovoltaico Aislado para la Empresa INERSOL SAS

(1)

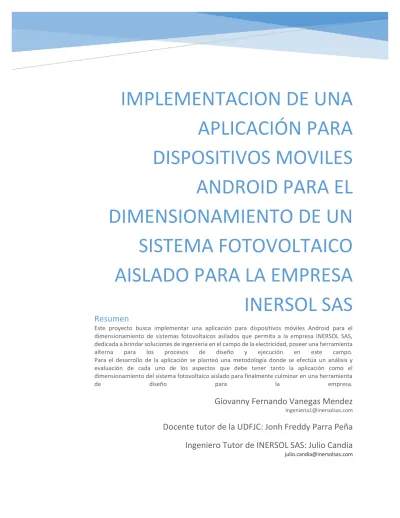

IMPLEMENTACION DE UNA

Docente tutor de la UDFJC: Jonh Freddy Parra Peña

Ingeniero Tutor de INERSOL SAS: Julio Candía

Resumen

Este proyecto busca implementar una aplicación para dispositivos móviles Android para el dimensionamiento de sistemas fotovoltaicos asilados que permita a la empresa INERSOL SAS, dedicada a brindar soluciones de ingeniería en el campo de la electricidad, poseer una herramienta alterna para los procesos de diseño y ejecución en este campo. Para el desarrollo de la aplicación se planteó una metodología donde se efectúa un análisis y evaluación de cada uno de los aspectos que debe tener tanto la aplicación como el dimensionamiento del sistema fotovoltaico aislado para finalmente culminar en una herramienta

(2)

1

5.1 Crecimiento de las energías renovables en el mundo ... 9

5.2 Políticas ... 11

6. ALCANCE ... 15

7. LIMITACIONES ... 16

8. METODOLOGIA ... 17

8.1. Metodología del proyecto de pasantía ... 17

9. RESULTADOS ALCANZADOS EN EL DESARROLLO DE LA PASANTIA ... 18

10. ANÁLISIS DE RESULTADOS, PRODUCTOS, ALCANCES E IMPACTOS DEL TRABAJO DE GRADO ... 19

11. EVALUACIÓN Y CUMPLIMIENTO DE LOS OBJETIVOS DE LA PASANTÍA. ... 35

12. CONCLUSIONES, RECOMENDACIONES Y TRABAJO FUTURO ... 36

(3)

2

Índice de Figuras

Figura 1. Indicadores de energías renovables 2014. Tomado de RENEWABLE ENERGY NETWORK FOR

THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report. ... 10

Figura 2. Número de países con políticas y objetivos en energías renovables. Tomado de RENEWABLE ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report ... 12

Figura 3. Inversión global en energías renovables durante la última década. Tomado de RENEWABLE ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report ... 14

Figura 4. Primer Layout de la aplicación ... 25

Figura 5. Método Onclick ... 26

Figura 6. Segundo Layout, captura de información. ... 27

Figura 7. Plantilla para el ListView ... 28

Figura 8. Alarma de la aplicación ... 30

Figura 9. Funcionamiento ListView ... 31

Índice de Tablas Tabla 1. Metodología para el desarrollo del proyecto ... 17

Tabla 2. Valores de variables a tener en cuenta para el dimensionamiento de un sistema fotovoltaico aislado ... 21

Tabla 3. Herramientas que permiten el desarrollo de aplicaciones móviles Android ... 23

Tabla 4. Requerimiento de carga ... 32

Tabla 5. Ecuaciones para el dimensionamiento del sistema fotovoltaico aislado ... 33

(4)

3

1. INTRODUCCION

Desde hace un poco más de una década, las energías renovables se convirtieron en la principal opción para proveer energía eléctrica a habitantes de países cuyas geografías, recursos naturales o aspectos sociales limitan su capacidad para generar energía eléctrica y sumado a esto la situación del cambio climático que está afectando de manera grave al planeta, ha permitido la exploración de nuevas formas de generación de energía que sea amigable con el medio ambiente. REN21 (Renewable Energy Network for the 21st Century), en su informe de la situación mundial de las energías renovables 2015, afirma que “Hacia el final del año (2014), las energías renovables constituyeron un estimado del 27,7% de la capacidad generadora de energía del planeta, misma que es suficiente para abastecer cerca del 22,8% de la electricidad mundial” 1_{. Además, resalta que el crecimiento de la generación}

y capacidad instalada de las energías renovables se puede atribuir a varios factores como políticas y regulación, el precio de los combustibles y como se mencionó anteriormente a un conocimiento de las consecuencias del cambio climático debido a las emisiones de gases de efecto invernadero, principalmente CO2.

En cuanto a nuestro país, Colombia ha tenido algunos avances en la implementación de energías renovables, aunque aún carece de una política fuerte que permita la entrada de las energías renovables. A pesar de que, en Colombia se han desarrollado proyectos que implementan algún tipo de energía renovable desde comienzos de los años 80`s, no ha sido sino hasta hace un año (2014) que se proclamado una ley que vincule las energías renovables, la ley 1715 “por medio de la cual se regula la integración de las energías renovables no convencionales al sistema energético nacional”; básicamente busca

1_{RENEWABLE ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report.}

(5)

4

promover la implementación y desarrollo de fuentes no convencionales de energía renovable a través de incentivos económicos entre otros.

(6)

5

2. PLANTEAMIENTO DEL PROBLEMA

El proceso de diseño de un sistema fotovoltaico aislado utilizado por la empresa INERSOL SAS debe tener como intención el dimensionamiento del sistema a través de un método preciso y exacto que permita brindar una solución confiable y eficiente. Sin embargo, la metodología para el dimensionamiento de un sistema fotovoltaico aislado que actualmente implementa la empresa es confusa y rudimentaria sin mencionar que presenta una gran desinformación, además excluye en su metodología variables que son sumamente importantes de tener en cuenta; todo ello, implica que la empresa haga un uso ineficiente del tiempo y su diseño carezca de precisión. Lo que conlleva a que la empresa no sea competitiva en el mercado.

La actual metodología para el dimensionamiento de estos sistemas puede dejar escapar la adjudicación de proyectos con sistemas fotovoltaicos para la empresa, pues un mal dimensionamiento significaría realizar una cotización que no sea competitiva y puede, por un lado, ser rechazada por el cliente por su alto costo o generar sobrecostos para la empresa si en la etapa de ejecución se detecta una falla en el diseño.

(7)

6

3. OBJETIVOS

Objetivo general

 Implementar una aplicación para dispositivos móviles Android para el dimensionamiento de un sistema fotovoltaico aislado para la empresa INERSOL SAS.

Objetivos específicos

 Determinar las variables y parámetros mínimos a tener en cuenta para el dimensionamiento de un sistema fotovoltaico aislado.

(8)

7

4. JUSTIFICACION

A pesar de la llegada de la ley 1715 que contempla beneficios económicos para quienes promuevan, implementen y desarrollen fuentes de energía no convencionales de carácter renovable, aún existe un vacío en el conocimiento de estos; recientemente, más exactamente el 4 de noviembre de 2015, el ministerio de minas y energía emitió el decreto 2143 que define los lineamientos para la aplicación de los incentivos establecidos en el capítulo III de la ley 1715 del 2014; estos incentivos pueden resultar desconocidos para quienes no laboren en el ámbito de la energía eléctrica en Colombia, es decir, muchas empresas y personas pueden desconocer los beneficios que aporta la inversión, desarrollo o implementación de una fuente de energía renovable, no solo pueden desconocer el ahorro económico que se refleja en la factura de la energía eléctrica, sino también pueden desconocer las ayudas económicas que podrían obtener de acuerdo a lo contemplado en el decreto 2143, como por ejemplo la deducción especial sobre el impuesto de renta y complementarios.

Además, en una ciudad como la capital del país resulta muy poco común ver edificaciones que implementen algún tipo de energía renovable, la ciudad ha empezado a llenarse de rascacielos y puede que no se contemple la posibilidad de implementar una fuente de energía renovable por temas como el espacio o desconocimiento en cuanto al diseño e implementación, es decir, se puede ignorar la posibilidad de suplir el abastecimiento de energía eléctrica de algunas cargas que normalmente se pueden utilizar durante un horario de oficina mediante un sistema fotovoltaico y que puede resultar muy beneficioso tanto económico a largo plazo como ambientalmente.

(9)

8

gracias a su portafolio de productos y soluciones. En este sentido, se debe emprender la búsqueda de nuevas mejoras y soluciones que brinden a la empresa un plus en su carrera hacia una alta competitividad, por ello este proyecto busca aportar una herramienta que aporte precisión de forma segura y confiable que los procesos de diseño de la empresa INERSOL SAS; pues la empresa no posee un metodología definida para el dimensionamiento de sistemas fotovoltaicos; la implementación de una nueva metodología, significaría no solo la definición de una metodología de la empresa para el dimensionamiento en el proceso de diseño de un proyecto sino también un ahorro tiempo en esta etapa que puede traer menores tiempos de ejecución en los proyectos, un beneficio tanto para INERSOL SAS como para sus potenciales clientes.

(10)

9

5. MARCO TEORICO

5.1 Crecimiento de las energías renovables en el mundo

El crecimiento casi exponencial de la última década en la utilización de energías renovables en el mundo ha sido notorio como lo menciona la REN21 en su informe de la situación mundial de las energías renovables 2015 o en ingles global status report; no solo resalta el incremento de la capacidad instalada sino también destaca los diversos factores que han impulsado este surgimiento de las energías renovables. “Los targets u objetivos cuantitativos para energía renovable además de otras políticas de promoción están presentes ahora en 164 países, han empujado el último año el crecimiento de la capacidad instalada en tecnologías solar, eólica y otras renovables hasta niveles record: cerca de 135GW de capacidad eléctrica adicional, alcanzando así los 1.712 GW totales, arrojando un incremento del 8,5% respecto al año previo.”2

2_{RENEWABLE ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Año record para la Energía Renovable}

(11)

10

Figura 1. Indicadores de energías renovables 2014. Tomado de RENEWABLE ENERGY NETWORK FOR THE

21ST CENTURY (REN21). Renewables 2015 Global Status Report.

Vale la pena mencionar, que el reporte elaborado por la REN21 destaca que gracias a nuevas políticas de gobierno que apoyan el impulso de las energías renovables han facilitado el desarrollo e implementación de estas. “Gracias a las políticas de apoyo, ahora presentes en por lo menos 145 países (extendiendo el número de 138 países reportados el año previo), la capacidad global de generación eléctrica a partir del viento, la solar fotovoltaica (PV) y las fuentes hidroeléctricas se incrementó en 128GW respecto al 2013. Hacia fines del año 2014, las renovables representaron estimativamente el 27,7% de la generación mundial de electricidad, suficiente para abastecer un 22,8% de la demanda eléctrica global.”3

3_{Ibid., p.2}

(12)

11

Por otra parte, existen otros factores que han motivado a muchos países alrededor del mundo a emprender el camino de las energías renovables, no solo pensando en el cambio climático sino también en una oportunidad de mejorar la calidad de vida de los habitantes y como una oportunidad para mejorar la economía. “A nivel mundial hay una concientización cada vez mayor sobre la importancia de la energía renovable y la eficiencia energética, las cuales son críticas no sólo para atender el cambio climático, sino para crear nuevas oportunidades económicas y proporcionar acceso a la energía a miles de millones de personas que aún no cuentan con servicios modernos para el suministro de energía.”4

5.2 Políticas

Como se mencionaba anteriormente, los impulsos de nuevas políticas han propiciado escenarios para la entrada segura y fuerte de las energías renovables durante la última década. “Durante la década pasada, y particularmente en años recientes, han sido posibles avances en tecnologías de energía renovable, incrementos en la capacidad de generación a nivel mundial, así como rápidas reducciones de costos gracias al apoyo brindado por las políticas económicas, mismas que han atraído una cantidad significativa de inversiones e impulsado la baja de costos, por medio de economías de escala.”5

Muchos países alrededor del mundo han adoptado políticas en pro de las energías renovables desde hace más de una década y así como el crecimiento de la utilización de las energías renovables en el mundo ha aumentado de forma exponencial como se muestra en la figura 1, “A principios de 2015, las políticas de apoyo a las energías renovables pueden ser encontradas en 145 países. Este número está por encima de los 138 países en el año 2014, y es más de nueve veces superior a los 15 países reportados en GSR 2005.”6_También

4_{RENEWABLE ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report,}

keyword Spanish. 2015, p.5

5_{Ibid., p.5}

6_{RENEWABLE ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report.}

(13)

12

ha aumentado los países que de alguna manera han implementado algún tipo de política frente a las energías renovables; algunas de estas políticas obliga a cumplir metas de implementación y generación de energías renovables en diferentes sectores, en otros casos son políticas que incentivan con algún tipo de incentivo económico la entrada de las energías renovables como lo está haciendo Colombia. “Muchas jurisdicciones trabajaron para lograr que sus objetivos existentes fueran más ambiciosos, incluyendo un aumento del 100% en las metas de energía o electricidad renovable. Para inicios del 2015, al menos 164 países ya contaban con metas de energía renovable, mientras que un estimado de 145 países ya tenían políticas de apoyo a la energía renovable en vigor.”7

Figura 2. Número de países con políticas y objetivos en energías renovables. Tomado de RENEWABLE

ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report

7_{RENEWABLE ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report,}

(14)

13

En el caso particular de Colombia, se ha impulsado la ley 1715 que promueve la investigación, implementación e inversión en proyectos con energías renovables, esto resulta ser los primeros pasos hacia un futuro donde las energías renovables jueguen un papel mucho más importante en el país. Aunque se debe celebrar este primer progreso hacia una política más comprometida con el medio ambiente, hay personas que pensaran que no hay un compromiso serio con las energías renovables; pues esta ley de fondo propone incentivos para motivar el uso de energías renovables, mas no obliga a cumplir y/o comprometerse en un plazo determinado con la instalación o ampliación de la capacidad de generación con energías renovables; pero como se mencionó anteriormente, se debe celebrar este primer paso. La REN21 menciona precisamente esta cuestión del manejo de políticas frente a las energías renovables “Resulta esencial evitar cambios abruptos en el ámbito de las políticas (por ejemplo, cambios repentinos en las políticas de alimentación pueden tener efectos negativos grandes para la industria). Por lo tanto, las transiciones hacia nuevos sistemas de políticas requieren del completo conocimiento de los cambios que se avecinan, así como de tiempo suficiente para que la industria adapte sus modelos de negocios.”8

Por otra parte, la entrada de las energías renovables puede verse afectada no por falta de políticas fuertes sino también por falta de recursos financieros. “En países en desarrollo el acceso a recursos financieros es central para el establecimiento de un suministro estable y diversificado. Con la energía renovable, la expansión del suministro de energía para todos los grupos de consumidores se está convirtiendo, cada vez más, en un reto financiero y político, y no en uno técnico.” En otras ocasiones, resulta difícil por la duda que embarga a los inversionistas, cuando el panorama político frente a las energías renovables no es claro y no hay certeza. “Con el objeto de expandir los mercados energéticos para alcanzar un

(15)

14

acceso total a la energía, el sector público necesita asegurar la estabilidad política, hecho que mandaría un mensaje positivo a los inversionistas.”9

Figura 3. Inversión global en energías renovables durante la última década. Tomado de RENEWABLE

ENERGY NETWORK FOR THE 21ST CENTURY (REN21). Renewables 2015 Global Status Report

(16)

15

6. ALCANCE

Este proyecto de pasantía tiene como alcance la implementación de una metodología para el dimensionamiento de un sistema fotovoltaico Aislado a través de una aplicación para dispositivos móviles Android, que incluya las variables y parámetros a tener en cuenta mínimos que contribuya a la etapa de diseño del sistema. Los aspectos puntuales que abarcara este proyecto de pasantía serán:

 Desarrollo de una herramienta que permita el dimensionamiento de un sistema fotovoltaico aislado a través de una aplicación para dispositivos móviles Android, a partir de la información suministrada por el usuario a través de un formulario.

(17)

16

7. LIMITACIONES

 El desarrollo de la metodología estará sujeta a la disponibilidad de herramientas de software gratuitas.

 La determinación de los beneficios bajo el marco de la ley 1715, dependerá de los avances en materia que se lleven a cabo desde la salida del decreto 2143 por parte de las entidades competentes, hasta la consecución del proyecto.

 Variables como horas de radiación solar estándar (HSS), Voltaje de operación del sistema, factor de seguridad; no serán parámetros de entrada por parte del usuario, se fijarán valores para cada una de estas variables. Por otra parte, las especificaciones de los módulos a emplear, inversor y baterías se fijarán valores fijos también.

 La precisión del dimensionamiento del sistema fotovoltaico aislado a través de la aplicación está sujeto a la metodología para el dimensionamiento y a las variables de entrada de acuerdo a lo mencionado en el anterior punto.

(18)

17

8. METODOLOGIA

8.1. Metodología del proyecto de pasantía

FASES ACTIVIDADES

1 Consulta de Bibliografía acerca de las metodologías para dimensionar un sistema fotovoltaico aislado y selección de la metodología.

2 Determinar componentes, variables y parámetros de entrada para el desarrollo de la aplicación.

3 Consulta de Herramientas para el desarrollo de aplicaciones Android para dispositivos móviles gratuitas disponibles.

4 Desarrollo de la aplicación

5 Puesta en marcha de la aplicación

(19)

18

9. RESULTADOS ALCANZADOS EN EL DESARROLLO

DE LA PASANTIA

Los resultados más relevantes obtenidos en el desarrollo de esta pasantía se pueden resumir en los siguientes puntos:

 Aplicación de las bases teóricas adquiridas durante la carrera de ingeniería eléctrica a través de trabajo de campo y en procesos de diseño; la pasantía en la empresa INERSOL SAS, brindo la oportunidad de participar en procesos de diseño tales como Instalaciones eléctricas de acuerdo a la normatividad Colombiana y a las normas de electrificadoras como EDEQ de EPM y CODENSA y sistemas fotovoltaicos aislados. A partir de estos, se abordaron campos de la ingeniería eléctrica donde se logra un entendimiento más claro y donde se han despejado inquietudes que surgen durante el proceso; por otra parte, el trabajo de campo permitió conocer más de cerca elementos que componen la infraestructura eléctrica de industrias.

(20)

19

 La participación durante los procesos de ejecución de los proyectos de INERSOL SAS, resulto ser un complemento para el desarrollo del perfil profesional que debe tener un estudiante de la universidad Distrital Francisco Jose de Caldas; el cumplimiento de los tiempos, detalles, requerimientos y trabajo en equipo han imprimido un sentido de responsabilidad más amplio, comprender los compromisos y responsabilidades que se deben asumir en la vida profesional.

10. ANÁLISIS DE RESULTADOS, PRODUCTOS,

ALCANCES E IMPACTOS DEL TRABAJO DE GRADO

De acuerdo al plan de trabajo, el desarrollo de este proyecto de pasantía se planteó en seis puntos, a continuación, se presenta los resultados obtenidos en cada uno de estos puntos:

1. Consulta de Bibliografía acerca de las metodologías para dimensionar un sistema

fotovoltaico aislado y selección de la metodología

(21)

20

es la misma metodología que el profesor imparte en esta electiva; por ello se considera tomar como base esta publicación para ofrecer al proyecto de pasantía un vínculo mucho más estrecho a la Universidad Distrital Francisco Jose de Caldas. Vale la pena mencionar, que esto no significa tener en cuenta otras fuentes bibliográficas.

2.

Determinar componentes, variables y parámetros de entrada para el desarrollo

de la aplicación

Como se determinó en el alcance, el dimensionamiento del sistema fotovoltaico aislado se va a llevar cabo a partir de la determinación de la carga total, teniendo en cuenta esto, y a partir de la metodología para el dimensionamiento expuesta en la “Variabilidad de la radiación en el diseño de sistema fotovoltaicos” en el diseño de sistemas , se determinó los siguientes parámetros como entrada, es decir, la información mínima que debe suministrar la empresa INERSOL SAS para efectuar el dimensionamiento es la siguiente:

 Nombre del electrodoméstico

 Potencia Unitaria del electrodoméstico (W)

 Horas de uso diario (h)

 Voltaje de operación del electrodoméstico

 Unidades (cantidad de estos electrodomésticos)

(22)

21

Variable y/o Parámetro Valor Descripción

Horas de radiación solar

Tabla 2. Valores de variables a tener en cuenta para el dimensionamiento de un sistema fotovoltaico aislado

10_{Hernandez, J., & Sáenz, E. (2012). Variabilidad de la radiacion en el diseño de sistemas fotovoltaicos. Berlin:}

Editorial Academica Española. P.71

(23)

22

3. Consulta de Herramientas para el desarrollo de la aplicación móvil para dispositivos Android gratuitas disponibles para el desarrollo de la metodología

(24)

23

App Inventor  Desarrollada por google labs

Appcelerator Titanium  Existe gran documentación sobre esta herramienta

(25)

24

A pesar de tener Android el lenguaje de programación nativo JAVA, han llegado herramientas que permiten programar aplicaciones en Android desde otros lenguajes de programación, lenguajes de Microsoft como C# y .NET han llegado a Android.

Finalmente, el Android Studio se ha configurado como la herramienta para el desarrollo de la aplicación, objetivo de este proyecto, no solo por ser gratuito sino también por la gran cantidad de información que existe en la web que pueden ser muy útiles a la hora de iniciar el desarrollo de la aplicación además de la posibilidad de programar en otros lenguajes como se mencionó anteriormente, aunque desarrollar una aplicación por primera vez en Android Studio puede resultar, quizás, difícil si no se tiene un dominio mínimo en JAVA.

4.

Desarrollo de la aplicación:

(26)

25

(27)

26

Una vez que se oprime el botón este desplegara el segundo layout y su actividad, para lograr esta acción, se asigna un método al botón usando el atributo Android: Onclick, entonces cuando el usuario da clic sobre el botón el sistema llama el método. Ver figura 5.

Figura 5. Método Onclick

(28)

27

Figura 6. Segundo Layout, captura de información.

(29)

28

ingresar, la información se guarda en el ListView como un arreglo, cada vez que se da clic se genera un nuevo elemento en el ListView; el ListView posee una plantilla, que contiene unos TextView donde se configuran con los elementos ingresados: nombre, potencia, horas, tensión; a través de un método inflater, el ListView se va completando con esta plantilla.

Figura 7. Plantilla para el ListView

(30)

29

5.

Puesta en marcha de la aplicación y resultados

(31)

30

(32)

31

(33)

32

Una vez preparada la aplicación para su ejecución, se procede a verificar su funcionamiento y exactitud para el cálculo de un sistema fotovoltaico asilado, a través de un escenario donde se requiere de un sistema que cubra la demanda de energía eléctrica de una serie de electrodomésticos que se pueden encontrar en cualquier hogar ver tabla 4. La tabla 5 presenta las ecuaciones que la aplicación implementa a partir de la bibliografía consultada, y las variables a tener en cuenta, ver tabla 2.

Electrodoméstico Unidades Potencia (W) Horas Funcionamiento

Energía (Wh)

TV 1 80 2 160

Luminarias LED 15 10 1 150

Tomas 2 120 1 240

Lavadora 1 500 1 500

Total 710 1050

(34)

33

Elemento Ecuación

Numero Módulos

𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝐺𝑒𝑛𝑒𝑟𝑎𝑑𝑜𝑟 =𝐸𝑠𝑢𝑚𝑖𝑛𝑖𝑠𝑡𝑟𝑎𝑟 𝐻𝑠𝑠

#𝑚𝑢𝑑𝑢𝑙𝑜𝑠 =𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑃𝑖𝑐𝑜 𝐺𝑛𝑒𝑟𝑎𝑑𝑜𝑟 𝑝𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑚𝑜𝑑𝑢𝑙𝑜

Dimensionamiento Baterías

𝐸𝑎𝑐𝑢 =1.1 ∗ 𝐷𝑖𝑎𝑠 𝑎𝑢𝑡 ∗ 𝐸𝑠𝑢𝑚𝑖𝑛𝑖𝑠𝑡𝑟𝑎𝑟 𝑝𝑑

𝐶𝑇(𝐴ℎ) =𝐸𝑠𝑢𝑚𝑖𝑛𝑖𝑠𝑡𝑟𝑎𝑟 𝑉𝑏𝑎𝑡𝑒𝑟𝑖𝑎𝑠

Regulador 𝐼𝑟𝑒𝑔 = 1.25 ∗ 𝐼𝑠𝑐𝑚𝑜𝑑𝑢𝑙𝑜∗ #𝑚𝑜𝑑𝑢𝑙𝑜𝑠_𝑝𝑎𝑟

Inversor _{𝑃𝑖𝑛𝑣 = ∑ 𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎𝑠 𝑠𝑖𝑚𝑢𝑙𝑡𝑎𝑛𝑒𝑎𝑠 ∗ 1.25}

Tabla 5. Ecuaciones para el dimensionamiento del sistema fotovoltaico aislado

(35)

(36)

35

11. EVALUACIÓN Y CUMPLIMIENTO DE LOS

OBJETIVOS DE LA PASANTÍA.

Una vez culminada la pasantía en la empresa INERSOL SAS, la experiencia resulta ser enriquecedora y muy satisfactoria, esta ha permitido la preparación para asumir las responsabilidades de que conlleva ser un ingeniero en el campo de la electricidad; los objetivos que se pueden trazar durante una pasantía pueden ser variados, principalmente aplicar la teoría adquirida durante el pregrado de ingeniería, es decir, realizar una práctica donde se pueda evidenciar de manera más clara lo que en la Universidad quizás dejo vacío ; pero un objetivo que se cumplió durante esta pasantía y no menos importante, fue la oportunidad de presenciar de primera mano el desempeño y labor de un ingeniero eléctrico a través del desarrollo completo de proyectos enfocados completamente a la ingeniería eléctrica, y por supuesto asumir el peso de la responsabilidad desde el punto de vista del cumplimiento y desde el punto de vista ingenieril, es decir, llevar a cabo los procedimientos de forma adecuada, la actualización en cuanto a normatividad y productos; además se logró evidenciar las buenas practicas que debe llevar una empresa del sector eléctrico para lograr ser competitiva en el mercado, la importancia de implementar planes y procedimientos en una compañía para cumplir sus metas.

(37)

36

12. CONCLUSIONES, RECOMENDACIONES Y

TRABAJO FUTURO

 A pesar de determinar las variables mínimas de entrada por parte del usuario, se evidencio la falta de exactitud en el dimensionamiento, pues las variables de entrada han sido insuficientes para lograr un dimensionamiento confiable; resulta indispensable incluir las fichas técnicas de las celdas, baterías e inversores y pese a haber cumplido con el objetivo de implementar la aplicación, como una herramienta extra para INERSOL SAS.

 Android Studio resulta ser una herramienta muy poderosa para el desarrollo de aplicaciones, y resulta indispensable tener sólidas bases de conocimiento en el lenguaje de programación JAVA, por ello es recomendable contemplar otras posibilidades para el desarrollo de aplicaciones para dispositivos móviles Android si no se posee un buen dominio en este lenguaje de programación; pues el desarrollo de esta aplicación llevo más tiempo de lo programado por la dificultad de entender código de programación y desconocer la forma de implementar métodos en la aplicación.

(38)

37

13. Bibliografía

(12 de 05 de 2016). Obtenido de http://assets.mheducation.es/bcv/guide/capitulo/8448171691.pdf

Android OS. (12 de 05 de 2016). Obtenido de

https://androidos.readthedocs.org/en/latest/data/caracteristicas/

Hernandez, J., & Sáenz, E. (2012). Variabilidad de la radiacion en el diseño de sistemas fotovoltaicos. Berlin: Editorial Academica Española.

REN21. (2015). RENEWABLE NETWORK FOR THE 21TH CENTURY, Renewables 2015 Global Status

(39)

38

(40)

39

MainActivity

<?xml version="1.0" encoding="utf-8"?>

<RelativeLayout

xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent"

android:layout_height="match_parent"

android:paddingBottom="@dimen/activity_vertical_margin" android:paddingLeft="@dimen/activity_horizontal_margin" android:paddingRight="@dimen/activity_horizontal_margin" android:paddingTop="@dimen/activity_vertical_margin"

app:layout_behavior="@string/appbar_scrolling_view_behavior" tools:context="com.example.usuario.fotovoltaico.MainActivity" tools:showIn="@layout/activity_main"

(41)

40

Aislado

<RelativeLayout

xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent"

android:layout_height="match_parent"

android:paddingBottom="@dimen/activity_vertical_margin" android:paddingLeft="@dimen/activity_horizontal_margin" android:paddingRight="@dimen/activity_horizontal_margin" android:paddingTop="@dimen/activity_vertical_margin"

app:layout_behavior="@string/appbar_scrolling_view_behavior" tools:context="com.example.usuario.fotovoltaico.aislado" tools:showIn="@layout/activity_aislado">

<LinearLayout

android:textAppearance="?android:attr/textAppearanceLarge"

(42)

(43)

(44)

(45)

44

android:layout_centerVertical="true"

android:layout_alignParentRight="true"

android:layout_alignParentEnd="true" />

</LinearLayout>

<LinearLayout

android:orientation="vertical"

android:layout_width="match_parent"

android:layout_height="match_parent">

<ListView

android:layout_width="match_parent"

android:layout_height="93dp"

android:id="@+id/list_electro"

android:layout_alignParentBottom="true"

android:layout_centerHorizontal="true"

android:layout_marginBottom="85dp" />

</LinearLayout>

(46)

45

Item_electro

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"

android:orientation="horizontal" android:layout_width="match_parent" android:layout_height="match_parent">

(47)

46

(48)

47

public class MainActivity extends AppCompatActivity {

@Override

protected void onCreate(Bundle savedInstanceState) {

(49)

48

public class aislado extends AppCompatActivity {

EditText nombre;

public ArrayList<electro> arrayOfUsers = new ArrayList<>();

@Override

protected void onCreate(Bundle savedInstanceState) {

super.onCreate(savedInstanceState);

setContentView(R.layout.activity_aislado);

(50)

49

electro_adapter adapter = new electro_adapter(this,arrayOfUsers);

ListView listView = (ListView) findViewById(R.id.list_electro);

(51)

(52)

51

public class electro_adapter extends ArrayAdapter<electro> {

public electro_adapter(Context context, ArrayList<electro> electros)

{

super(context,0,electros); }

@Override

public View getView(int position, View convertView, ViewGroup parent)

{

electro electro = getItem(position);

if (convertView == null) {

convertView =

LayoutInflater.from(getContext()).inflate(R.layout.item_electro, parent,

false);

}

TextView Name = (TextView) convertView.findViewById(R.id.Name);

TextView Power = (TextView) convertView.findViewById(R.id.Power); TextView Hours = (TextView) convertView.findViewById(R.id.Hours); TextView Voltage = (TextView)

convertView.findViewById(R.id.Voltage);

TextView ACDC = (TextView) convertView.findViewById(R.id.ACDC);

Name.setText(electro.name);

Power.setText(String.valueOf(electro.power)+" W"); Hours.setText(String.valueOf(electro.hours)+" h"); Voltage.setText(String.valueOf(electro.voltage)+" V"); ACDC.setText(electro.ACDC);

return convertView;

(53)

52

Electro

package com.example.usuario.fotovoltaico;

import android.text.Editable;

public class electro {

public String name;

public float power;

public float hours;

public int voltage;

public String ACDC;

public electro(String name, int power,int hours, int voltage, String

ACDC) {

this.name = name; this.power = power; this.hours = hours; this.voltage = voltage; this.ACDC = ACDC;

}
