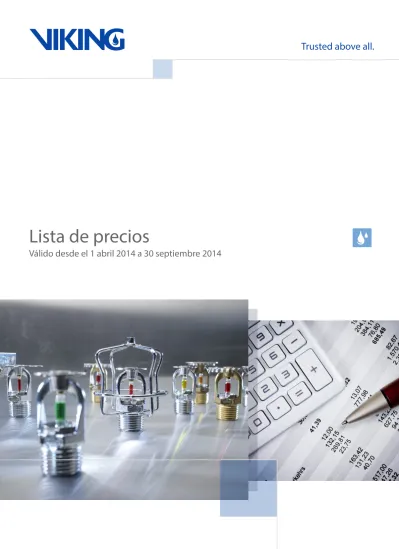

Lista de precios. Válido desde el 1 abril 2014 a 30 septiembre Trusted above all.

(1)

Lista de precios

(2)

(3)

1. Rociadores

Rociadores estándar (Éstandar, Intermedios, Respuesta rápida y Muy Alta Temperatura) ...1.1.1 Rociadores Muy Alta Temperatura ...1.1.14 Rociadores Acero Inoxidable ...1.1.15 Rociadores institucionales ...1.1.16 Rociadores COIN™ ...1.1.17 Rociadores ocultos de domo ...1.1.18 Rociadores ocultos Mirage® y Horizon® ...1.1.20 Rociadores residenciales ocultos Freedom® ...1.1.24 Rociadores preensamblados Cocoon ...1.1.29 Rociadores para almacenes. (ESFR y Micromatic®) ...1.1.31 Rociadores Orificio Extra Grande (ELO) ...1.1.34 Accesorios para rociadores (Embellecedores, Jaulas, Placas, Armarios y Llaves) ...1.1.37 Boquillas pulverizadoras y rociador abierto de ventana ...1.1.45 Multi Jet Control ...1.1.50 Rociadores de preacción ...1.1.50 Rociadores secos ...1.2.1

2. Sistemas de tubería mojada

Easy Riser® ...2.1.1 Sistema de tubería mojada UL/FM ...2.2.1 Sistema con ESFR para cámaras frigoríficas ...2.8.1

3. Sistemas de tubería seca

Sistema de tubería seca UL/FM ...3.1.1 Sistema de tubería seca de alta presión UL/FM ...3.4.1

4. Sistemas de diluvio y preaccción

Sistemas de diluvio UL/FM ...4.1.1 Trimpac® para sistemas de diluvio UL/FM ...4.1.18 Sistemas de control de flujo UL/FM ...4.1.22 Sistemas de preacción UL/FM ...4.3.1 Trimpac® para sistemas de preacción UL/FM ...4.3.7 Sistemas de preacción Surefire® UL/FM ...4.3.13

5. Sistemas TotalPac y Firecycle

®

Sistemas Firecycle® ...5.1.1 Sistemas TotalPac ...5.1.5

6. Dispositivos de alarma UL/FM

... 6.1.1

7. Sistemas de Espuma

Sistemas de Espuma UL/FM ...7.1.1 Sistemas de Espuma Europeos ...7.2.1

8. Accesorios de montaje de tubería

Anclajes y soportes de tubería ...8.1.1 PicoFix - Accesorios y acoplamientos para tuberías ...8.2.1 Accesorios y acoplamientos para tuberías ...8.3.1 Herramientas y accesorios ...8.4.1

9. Válvulas y accesorios

... 9.1.1

10. Tubería y accesorios CPVC

... 10.1.1

Informaciones técnicas: Fórmulas, Factor K, Dimensiones de tubería

Índice de descripciones

Índice de referencias

Índice de SIN

LIMITACIÓN DE RESPONSABILIDAD

El contenido de este documento incluye especificaciones sobre los productos incluidos aquí que pueden no ser exactas, por lo que lo en él indicado no implica responsabilidad ni garantía de ningún tipo. Las características técnica de cada producto están perfectamente indicadas en las hojas ténicas "Viking Corporation's Technical Data Sheets", y la garantía y las condiciones de venta de los productos se indican al final de este documento, en "Condiciones de venta". El contenido de esta lista de precios no modifica la información disponible en las indicadas hojas técnicas, que están a disposición de todos aquellos que lo requieran.

(4)

1. Condiciones Generales

Las ventas de VIKING S.A. estarán sujetas a las condiciones aquí establecidas y las órdenes de pedido del Comprador implicarán la aceptación de dichas condiciones. La modificación de una orden de pedido del Comprador de las condiciones aquí establecidas no será vinculante para VIKING S.A., salvo que ésta lo acepte específicamente por escrito.

2. Precio

Los precios ofrecidos por VIKING S.A. son Franco Fábrica en el punto de envío. Además del precio, el Comprador deberá pagar todos los impuestos, gastos de transporte, derechos arancelarios, gravámenes y otros tributos de cualquier naturaleza.

3. Cambios en el precio

Los precios podrán cambiar con 1 mes de preaviso. Valor mínimo de pedido: Salvo que se acuerde otra cosa, VIKING S.A. cobrará un mínimo de 25€por cualquier pedido inferior a 130€.

4. Pago

A no ser que en la factura se establezca otra cosa, todos los pagos vencidos deberán abonarse en la cuenta bancaria de VIKING S.A. Salvo que se pacte otra cosa por escrito, el plazo será de treinta (30) días desde la fecha de la factura. Los pagos atrasados quedarán automáticamente sujetos, sin necesidad de aviso, a un recargo en concepto de intereses del dos por ciento (2%) mensual sobre el saldo impagado, comenzando en la fecha de vencimiento del pago.

La falta de pago en dicho periodo permitirá que VIKING S.A. aumente el precio de la factura en un 15%, con un mínimo de 50€, como pago global. VIKING S.A. puede informar de las deudas comerciales a su Departamento de Crédito y solicitar una garantía al comprador si su solvencia crediticia empeora. Si por cualquier razón el comprador rechazara dicha garantía, VIKING S.A. podrá cancelar parcial o totalmente el pedido. El vendedor podrá quedarse los pagos a cuenta en compensación por las pérdidas de reventa.

5. Responsabilidad

VIKING S.A. no será responsable de ninguna pérdida o daño de cualquier tipo derivados de un retraso o imposibilidad de entrega debidos a incendio, problemas laborales, accidentes, acciones de autoridades civiles o militares o cualquier otra causa fuera de su control.

6. Propiedad

Los bienes vendidos según este contrato continuarán siendo propiedad de VIKING S.A. hasta que se paguen por completo. Independientemente de lo anterior, el riesgo de los bienes y cualquier responsabilidad ante terceros por los mismos se trasladará al comprador en la entrega. El comprador podrá vender la mercancía en el curso normal de su negocio, pero con la condición de que, en su calidad de fiduciario depositario de la mercancía y mientras no haya pagado totalmente su deuda al vendedor, reclame y mantenga reclamaciones por las ganancias de su venta que sean iguales al precio de la mercancía, en lugar y en nombre del vendedor. El comprador continuará hasta el final dichas reclamaciones y, si es necesario, recuperará las cantidades debidas por vía judicial. El comprador, si así se lo pide el vendedor, permitirá a éste acudir a la vía judicial en nombre del Comprador en relación con las sumas debidas por la venta de la mercancía. Cualquier suma que recupere el vendedor se aplicará al pago del dinero que le debe el comprador y a los gastos razonables que aquel haya realizado en el curso del proceso. Cualquier saldo remanente se le pagará al comprador.

Antes de la venta de la mercancía el comprador, en la medida en que sea azonablemente factible, almacenará la mercancía separándola de bienes similares del comprador, la marcará como propiedad del vendedor y no quitará, borrará ni modificará de la manera que sea ninguna etiqueta, marca u otro medio por el que el vendedor haya identificado la mercancía. Si el Comprador se niega a entregar la mercancía por la razón que sea, el Vendedor se reserva el derecho a almacenarla en un almacén de su elección,

a costa y riesgo del Comprador.

7. Garantía limitada

Los productos de Viking quedan garantizados por cualquier defecto en el material o fallo de mano de obra exclusivamente ante compradores directos y por el plazo de un año desde la fecha de envío, a condición de que el comprador original lo comunique por escrito a Viking en los catorce (14) días siguientes al descubrimiento del defecto o fallo. Esta garantía incluye la reparación o sustitución sin coste de las piezas defectuosas, salvo el coste de la mano de obra y los gastos realizados en la devolución de los gastos defectuosos a VIKING S.A. Para probar la calidad defectuosa los productos deben devolverse a Viking a través de los procedimientos de devolución disponibles en el Departamento de Servicio al Cliente. No obstante, esta garantía no se aplicará a los productos de Viking que hayan sido reparados o modificados en una fábrica que no sea de Viking, hayan sido mal utilizados u objeto de negligencia o accidentes, hayan sido incorporados como elemento componente de un producto o sistema fabricados por una entidad distinta de Viking, o hayan sido utilizados de forma contraria a las instrucciones o recomendaciones de Viking. Viking no será responsable de ningún daño emergente o especial derivado de dichos bienes defectuosos, ya se base en reclamaciones de garantía, ya en un perjuicio contractual o extracontractual (incluida la negligencia).

Esta garantía se concede expresamente en lugar de cualquier otra garantía, explícita o implícita, incluidas las garantías de comerciabilidad y aptitud. Viking tampoco asume ni autoriza a ninguna persona a asumir en su lugar, ninguna otra obligación en relación con la venta de sus productos.

8. Reclamaciones

El comprador examinará la mercancía a la entrega; cualquier queja relativa a imperfecciones, defectos o entrega defectuosa se remitirá por escrito a VIKING S.A. Si el Comprador no comunica por escrito una reclamación en los catorce (14) días siguientes al recibo de la mercancía se entenderá que renuncia a todas las garantías relativas a la misma.

9. Material devuelto

VIKING S.A. no aceptará ninguna devolución de la mercancía enviada si no se le ha informado previamente por escrito del motivo de la devolución, se le ha dado la oportunidad de comprobar el defecto o deficiencia que se reclama y hay acuerdo respecto de su existencia. Si VIKING S.A. acepta la devolución de mercancía por una razón que no sea sus defectos o deficiencias, VIKING S.A. se reserva el derecho a cobrar el transporte y reacabado, además de gastos de manipulación equivalentes al treinta por ciento (30%) del precio de la factura relativa a la mercancía devuelta. Siga las instrucciones del formulario "Autorización de devolución". Este formulario puede solicitarse a VIKING S.A.

10. Pedidos por teléfono

En los pedidos telefónicos confirmados por escrito con una orden de pedido deberá ponerse "confirmándose", de lo contrario, se cobrará una cantidad adicional en concepto de realmacenamiento y gastos de transporte por cualquier envío duplicado.

11. Pedidos anulados

Los pedidos relativos a mercancías y materiales especiales no pueden ser anulados o devueltos salvo con el permiso escrito de VIKING S.A. y, en ese caso, sólo si media acuerdo de pago por el trabajo ya realizado. VIKING S.A. se reserva el derecho a facturar al comprador hasta el cincuenta por ciento (50%) del precio de factura por cualquier pedido de material específico anulado.

12. Envíos pospuestos

VIKING S.A. se reserva el derecho a cobrar 200€/m3 _{mensuales en}

concepto de gastos de realmacenamiento por cualquier envío que el comprador haya solicitado posponer a más de treinta (30) días de la fecha de entrega confirmada.

13. Empaquetado especial

Se cobrará una suma adicional por cualquier envío que requiera un empaquetado especial.

14. Peso y dimensiones

El peso y dimensiones mostrados son aproximados. El método de empaquetado de cualquier pedido queda a la discreción de VIKING S.A.

15. Cambio del producto

VIKING S.A. se reserva el derecho a realizar cambios en el diseño o materiales cuando sea necesario. En tal caso, se dará previo aviso al cliente quien, en caso de cambio importante en el diseño o materiales, tendrá derecho a resolver el contrato dentro de un plazo de diez (10) días a partir de la fecha del aviso.

16. Dibujos

Los dibujos y datos técnicos incluidos en los documentos de las ofertas de VIKING S.A. son sólo informativos. No serán vinculantes en orden a la construcción si no están certificados. Todos los documentos de este tipo transmitidos al Comprador seguirán siendo propiedad de VIKING S.A. No se transmitirán a terceros ni se copiarán, y no se utilizarán en combinación con este contrato.

17. Inspección

VIKING S.A. sólo recibirá a los inspectores o supervisores del Comprador previa cita con su Departamento de Servicio al Cliente, con un cargo adicional. En caso de que se requiera inspección, la mercancía se facturará dos semanas después de que VIKING S.A. la califique como "mercancía lista para inspección" y la factura será pagadera, en las condiciones establecidas arriba, desde la fecha de emisión.

18. Legislación aplicable y jurisdicción competente

Se excluye la aplicación de la Ley Uniforme sobre la Compraventa Internacional y de la Convención de la ONU sobre Contratos de Compraventa Internacional.

No obstante, en relación con la mercancía exportada, VIKING S.A. podrá, a su elección, incoar un proceso ante los tribunales del Gran Ducado de Luxemburgo, ante los tribunales de la dirección de los compradores o ante cualquier otra jurisdicción competente.

19. Certificación

Se pueden emitir certificados, pero estos deben solicitarse antes o en el momento de realizar el pedido. Se cobrará una cierta cantidad de dinero por los certificados.

que surgiese entre la partes sera sometida a las leyes y tribunales del Gran Ducado de Luxemburgo y alli será resuelta.

(5)

1.1.1 Sujeto a modificaciones. Imágenes no contractuales.

MICROMATIC®

Rociador Modelo M

Ampolla 5 mm Respuesta normal (RTI > 80) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

Bronce Cro-mado Pint. Blanco Pintado negro PTFE negro Ence-rado Pintado & encer. Sufijo de acabado 12 A F M-/W M-/B N C V-/W

MONTANTE

IBSi ISSi ISFi ISFi ISFi ISFi ISFi

½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ¾" NPT 10 mm BSP 80 80 40 57 115 115 57 VK145 VK100 VK001 VK002 VK200 VK200 VK002 10233 12986 10218 10219 10220 10141 10176 10.53 consult. 26.97 26.97 22.59 12.90 19.65 14.84 consult. 29.63 31.13 27.01 20.12 24.06 13.52 consult. 32.08 32.08 27.55 19.06 25.10 22.08 consult. 32.08 32.08 27.55 23.10 27.16 30.90 consult. 37.99 37.99 33.35 33.13 31.14 24.69 consult. 32.10 32.10 27.90 28.18 27.79 31.64 consult. 39.36 39.36 34.67 34.99 -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto.

COLGANTE

IBSi IBSi IBSi ISFi ISFi ISFi ISFi

½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ¾" NPT 10 mm BSP 80 80 40 57 115 115 57 VK102 VK102 VK003 VK004 VK202 VK202 VK004 18020 12987 10221 10222 10223 10142 10175 10.43 consult. 26.97 24.69 22.59 12.90 19.65 12.09 consult. 30.83 30.85 26.53 20.12 23.73 12.30 consult. 32.09 32.09 27.56 21.41 25.10 20.78 consult. 32.08 32.08 27.55 26.66 25.10 30.62 consult. 37.99 37.99 33.35 33.13 33.67 24.47 consult. 32.10 32.10 27.90 28.18 27.79 31.35 consult. 39.36 39.36 34.67 34.99 -

Llaves de rociador: 10896W/B - Normal, 12144W/B - Colgante semiempotrado y tapa de protección, 13577W/B -

Semiempotrado y pintado o recubierto.

HORIZONTAL PARED

3 ISSi ISSi ISFi ISFi ISFi ISFi ISFi

½" NPT 15 mm BSP 80 80 VK104 VK104 10224 10171 25.35 25.70 29.10 29.48 30.09 30.48 31.53 30.48 37.24 40.88 31.64 31.68 38.83 -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto., 13655W/B - Horizontal de pared

semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E, 141°=G, 182°=H

Cómo pedir rociadores :

Añadir los sufijos de acabado y de temperatura a la refencia base.

Sufijo B D E G H

°C 68 79 93 141 182 °F 155 175 200 286 360 Ejemplo :

Referencia base 10171 + Sufijo de acabado F + Temperatura B = 10171FB

1

Los rociadores pintados o cubiertos con PTFE están indicados para adaptarse a la decoración, y presentan una ligera protección contra la corrosión. Los rociadores con PTFE están cubiertos también en el interior.

2

Los rociadores recubiertos con cera sólo se sirven hasta 141°C.

3

(6)

MICROMATIC®

Rociador Modelo M

PRECIO UNITARIO

Bronce Cro-mado Pint. Blanco Pintado negro PTFE negro Ence-rado Pintado & encer. Sufijo de acabado A F M-/W M-/B N C V-/W

VERTICAL PARED

ISSi ISSi ISFi ISFi ISFi ISFi ISFi

½" NPT 80 VK106 10226 26.93 29.88 32.08 32.37 38.31 32.40 39.72

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto.

CONVENCIONAL

ISSi ISSi ISFi ISFi ISFi ISFi ISFi

½" NPT ¾" NPT 80 115 VK118 VK120 10227 10228 10.83 13.38 14.84 20.68 15.99 22.20 21.57 27.24 31.78 34.37 25.39 29.24 32.53 36.31

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E, 100°=M, 141°=G, 182°=H, Abierto=Z

1

Cómo pedir rociadores :

Sufijo B D E M G H

°C 68 79 93 100 141 182 °F 155 175 200 212 286 360 Ejemplo :

1

(7)

MICROMATIC®

Rociador Modelo M

Fusible Respuesta normal (RTI > 80) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

MONTANTE

ISSi ISSi ISFi

½" NPT ½" NPT ¾" NPT 15mm BSP 80 115 115 80 VK108 VK204 VK204 VK108 05557 05576 05514 05506 11.39 23.43 14.01 18.47 18.85 28.01 20.88 22.99 - - - - - - - - - - - - 30.54 35.28 35.61 30.54 - - - -

COLGANTE

2 ISSi ISSi ISFi

½" NPT ½" NPT ¾" NPT 80 115 115 VK110 VK206 VK206 05508 05578 05516 11.39 23.43 14.01 13.99 27.51 20.68 - - - - - - - - - 30.55 35.28 35.61 - - -

HORIZONTAL PARED

2

½" NPT 80 VK112 05559 26.08 29.92 - - - 39.63 -

VERTICAL PARED

½" NPT 80 VK114 06347 consult.consult. - - - 39.09 -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 74°=C, 104°=F, 141°=G

Cómo pedir rociadores :

Sufijo C F G

°C 74 104 141 °F 165 220 286 Ejemplo :

Referencia base 06347 + Sufijo de acabado F + Temperatura C = 06347FC

1

2

(8)

MICROMATIC®

Rociador Modelo M

Ampolla 5 mm Respuesta especial (RTI 50-80) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

MONTANTE

ISGi ISGi ISGi

10mm BSP ½" NPT ¾" NPT 57 80 115 VK030 VK138 VK210 09284 09226 09227 24.11 23.38 27.05 30.90 27.21 30.83 32.02 27.11 32.08 - - - - - - - - - - - -

COLGANTE

ISGi ISGi ISGi

10mm BSP ½" NPT ¾" NPT 57 80 115 VK032 VK134 VK212 09285 09224 09228 24.11 23.35 27.05 28.56 27.21 28.51 32.02 29.32 29.67 - - - - - - - - - - - -

CONVENCIONAL

ISGi 19.01i ISGi

½" NPT

¾" NPT 115 80 VK136VK214 09225 09229 23.3827.05 30.8327.21 29.32 32.08 - - - - - - - -

Llaves de rociador: 10896W/B - Normal, 12144W/B - Colgante semiempotrado y tapa de protección, 13577W/B -

Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E, 141°=G

Cómo pedir rociadores :

Sufijo B D E G

°C 68 79 93 141 °F 155 175 200 286 Ejemplo :

1

(9)

MICROFAST®

Rociador Modelo M

Ampolla 3 mm Respuesta rápida (RTI < 50) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

MONTANTE

ISQi ISQi ISQi ISQi ISQi

½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ¾" NPT 10mm BSP 80 80 40 57 115 115 57 VK345 VK300 VK325 VK327 VK350 VK350 VK327 07060 12978 06717B 06719B 06764B 06665B 06931B 18.61 consult. 44.68 43.07 39.87 25.73 41.56 20.09 consult. 52.79 42.28 43.40 27.99 43.99 20.82 consult. 47.93 46.17 43.40 27.99 43.99 39.08 consult. 47.93 46.17 43.40 42.08 43.99 50.35 consult. 58.24 56.11 53.71 53.71 53.93 - - - - - - - - - - - - - -

Llaves de rociador: 10896W/B - Normal

COLGANTE

2 ISQi ISQi ISQi ISQi ISQi

½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ¾" NPT 10mm BSP 80 80 40 57 115 115 57 VK302 VK302 VK329 VK331 VK352 VK352 VK331 18021 12979 06718B 06720B 06765B 06666B 06932B 18.61 17.72 44.68 43.07 39.87 25.73 41.56 20.09 19.13 47.93 46.17 43.40 27.99 43.99 20.83 19.83 47.93 46.17 43.40 27.99 43.99 39.08 37.21 47.93 46.17 43.40 42.08 43.99 50.35 47.95 57.64 56.11 53.71 53.71 53.93 - - - - - - - - - - - - - -

Llaves de rociador: 10896W/B - Normal, 12144W/B - Colgante semiempotrado y tapa de protección

HORIZONTAL PARED

2

ISQi ISQi ISQi

Riesgo ligero ½" NPT 10mm BSP ½" NPT 80 57 40 VK446 VK335 VK333 10037 08983 10035 43.08 45.28 45.25 46.31 49.53 48.00 46.31 49.53 48.00 - consult. 48.00 - consult. 62.76 - - - - - -

Llaves de rociador: 10896W/B - Normal, 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

VERTICAL PARED

½" NPT 10 mm BSP 80 57 VK306 VK337 06727B 08985 42.45 47.44 46.27 51.28 46.27 51.28 46.27 - 56.91 - - - - -

CONVENCIONAL

½" NPT ¾" NPT 80 115 VK310 VK354 06766B 06768B 19.31 40.18 20.85 43.65 21.60 43.65 40.55 43.65 52.23 55.74 - - - -

Llaves de rociador: 10896W/B - Normal

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E, 141°=G

Cómo pedir rociadores :

Sufijo B D E G

°C 68 79 93 141 °F 155 175 200 286 Ejemplo :

Referencia base 06768B + Sufijo de acabado F + Temperatura B = 06768BFB

1

2

(10)

MICROFAST®

Rociador Modelo M

PRECIO UNITARIO

HORIZONTAL PARED

Riesgo ordi-nario / ligero

¾" NPT VK360 15591 32.66 37.55 37.55 37.55 consult. - -

Llaves de rociador: 10896W/B - Normal, 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 57°=A, 68°=B, 79°=D

Cómo pedir rociadores :

Sufijo A B D

°C 57 68 79 °F 135 155 175 Ejemplo :

(11)

MICROMATIC®

Rociador Modelo M

Fusible Respuesta rápida (RTI < 50) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

MONTANTE

ISQi ISQi ISQi ISQi

½" NPT 80 VK301 12279 30.85 33.64 34.97 58.10 - - -

COLGANTE

½" NPT 80 VK303 12275 30.85 34.97 34.97 58.10 - - -

CONVENCIONAL

Orificio estandar Gran orificio ½" NPT ¾" NPT 80 115 VK311 VK355 13952 13979 25.22 48.93 27.64 53.17 28.04 53.17 consult. consult. consult. consult. - - - -

MONTANTE

Gran orificio Orificio pequeño Orificio pequeño ¾" NPT ½" NPT ½" NPT 115 40 60 VK351 VK326 VK328 13976 13957 13958 33.13 34.05 53.88 34.81 35.40 57.80 36.73 37.91 57.80 consult. consult. consult. consult. consult. consult. - - - - - -

COLGANTE

Gran orificio Gran orificio Orificio pequeño Orificio pequeño ¾" NPT ½" NPT ½" NPT ½" NPT 115 115 40 40 VK353 VK353 VK330 VK332 13975 13967 13960 13961 31.28 50.25 32.81 34.04 32.86 54.22 34.11 59.96 34.32 54.22 36.72 59.96 consult. consult. consult. consult. consult. consult. consult. consult. - - - - - - - -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 74°=C, 93°=E, 141°=G

Cómo pedir rociadores :

Sufijo C E G

°C 74 93 141 °F 165 200 286 Ejemplo :

(12)

MICROMATIC®

Rociador Modelo M

Fusible

Respuesta Rápida / Gran Cobertura

Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

COLGANTE

Riesgo ligero Riesgo ligero ½" NPT ¾" NPT 80 115 VK601 VK603 13969 14140 45.86 54.10 47.93 56.51 51.51 58.83 consult. 58.83 - - - - - -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 74°=C, 93°=E

MICROFAST®

Rociador Modelo M

Ampolla 3 mm

Respuesta rápida / normal / gran cobertura Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

COLGANTE / RIESGO LIGERO

ISQi ISQi ISQi

Modelo M-5 ½" NPT ½" NPT ¾" NPT 80 80 115 VK604 VK600 VK602 10335 06778B 07077 46.96 43.08 43.08 50.22 42.81 46.29 50.22 42.81 42.81 - - - - - - - - - - - -

HORIZONTAL PARED / RIESGO

LIGERO

¾" NPT ½" NPT ½" NPT 115 80 80 VK606 VK605 VK446 13005 12120 100372 46.18 43.15 43.08 49.55 46.41 46.31 49.55 46.41 46.31 - - - 53.09 57.07 - - - - - - -

HORIZONTAL PARED / RIESGO

LIGERO - SEMI-EMPOTRADO

Presión máxima: 12 bar /

175 psi Respuesta

rápida

¾" NPT 115 VK630 13500 51.69 51.69 54.55 - consult. - -

Presión máxima: 20.7 bar /

300 psi Respuesta

rápida

¾" NPT 115 VK631 16112 43.10 46.36 46.36 - consult. - -

Temperaturas disponibles (°C): 57°=A, 68°=B, 79°=D

MICROFAST®

Rociador Modelo M

Ampolla 3 mm

PRECIO UNITARIO

HORIZONTAL PARED / RIESGO

LIGERO / GRAN COBERTURA -

ROCIADORE CORREDOR

Respuesta

rápida ¾” NPT VK638 17375 consult. consult.consult. consult. consult. - -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto., 13655W/B - Horizontal de pared

semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 57°=A, 68°=B, 79°=D, 93°=E

1

2

(13)

MICROFAST®

Rociador Modelo M

Fusible

Respuesta Rápida / Normal / Gran Cobertura Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

COLGANTE / RIESGO LIGERO

½" NPT 80 VK607 13970 52.32 54.91 54.91 consult. - - -

HORIZONTAL PARED / RIESGO

LIGERO / APLICACIONE ESPECIALE

½" NPT 80 VK609 13971 48.25 54.00 54.00 consult. consult. - -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto., 13655W/B - Horizontal de pared

semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 74°=C, 93°=E

MICROFAST®

Rociador Modelo M

Fusible Respuesta rápida Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

HORIZONTAL PARED / RIESGO

LIGERO

½" NPT ½" NPT 40 80 VK334 VK307 13962 13948 51.58 34.18 54.21 34.17 54.21 39.60 consult. consult. consult. consult. - - - -

PARED HORIZONTAL/RIESGOS

ORDINARIO Y LIGERO.

Llaves de rociador: 10896W/B - Normal, 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 74°=C, 93°=E, 141°=G

Cómo pedir rociadores :

Sufijo C E G

°C 74 93 141 °F 165 200 286 Ejemplo :

(14)

MICROMATIC®

Rociador Modelo M

Fusible Respuesta Rápida (RTI < 50) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

MONTANTE

Orificio estandar Orificio pequeño ½" NPT ½" NPT 80 40 VK316 VK341 13953 13963 26.69 34.18 28.50 36.26 28.93 36.26 consult. consult. 38.90 consult. - - - -

COLGANTE

Orificio estandar Orificio pequeño ½" NPT ½" NPT 80 40 VK318 VK343 13954 13964 26.69 29.18 28.44 32.08 28.84 32.54 consult. consult. 38.90 consult. - - - -

Llaves de rociador: 10896W/B - Normal, 12144W/B - Colgante semiempotrado y tapa de protección

Temperaturas disponibles (°C): 74°=C, 93°=E, 141°=G

Cómo pedir rociadores :

Sufijo C E G

°C 74 93 141 °F 165 200 286 Ejemplo :

(15)

MICROMATICHP®

1

Modelo M

PRECIO UNITARIO

MONTANTE

ISVi ISVi ISVi ISVi ISVi ISVi

½" NPT ½" NPT 80 40 VK124 VK021 09993 09995 13.60 30.59 17.67 34.75 19.79 35.72 28.10 35.72 39.72 46.81 32.46 40.10 - -

COLGANTE

4 ISVi ISVi ISVi ISVi ISVi ISVi ISVi

½" NPT ½" NPT 80 40 VK122 VK023 09992 09994 13.60 30.59 16.25 34.46 17.56 35.72 28.10 35.72 39.72 46.81 32.46 40.10 - -

HORIZONTAL PARED

4

ISVi ISVi ISVi ISVi ISVi ISVi

Riesgo ordi-nario / ligero ½" NPT ½" NPT 80 40 VK116 VK015 09849 09997 29.53 33.44 33.30 37.23 34.32 38.22 35.97 38.22 46.51 48.77 40.30 42.58 - -

Llaves de rociador: 10896W/B - Normal, 12144W/B - Colgante semiempotrado y tapa de protección, 13577W/B -

Semiempotrado y pintado o recubierto., 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E, 141°=G, 182°=H

Cómo pedir rociadores :

Sufijo B D E G H

°C 68 79 93 141 182 °F 155 175 200 286 360 Ejemplo :

1_{Alta presión (HP): Listado UL para presión hasta 17,2 bar (250 psi).} 2

3

4

(16)

MICROFASTHP®

1

Rociador Modelo M

PRECIO UNITARIO

MONTANTE

½" NPT ½" NPT 80 40 VK315 VK340 12281 12286 18.36 26.64 20.86 30.10 21.15 30.10 43.34 51.22 55.89 62.27 - - - -

COLGANTE

½" NPT ½" NPT 80 40 VK317 VK342 12282 12290 18.36 47.75 21.28 51.22 21.15 51.22 43.34 51.22 55.89 62.27 - - - -

HORIZONTAL PARED

Riesgo ordi-nario / ligero Riesgo ligero ½" NPT ½" NPT 80 40 VK319 VK344 12285 12287 28.18 48.33 32.47 51.29 31.86 51.29 49.53 51.29 60.96 67.14 - - - -

Llaves de rociador: 10896W/B - Normal, 12144W/B - Colgante semiempotrado y tapa de protección, 13577W/B -

Semiempotrado y pintado o recubierto., 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E, 141°=G

MICROFASTHP®

Rociador Modelo M

Fusible Respuesta rápida (RTI < 50 ) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

HORIZONTAL PARED / RIESGO

LIGERO

PARED HORIZONTAL/RIESGOS

ORDINARIO Y LIGERO.

Llaves de rociador: 10896W/B - Normal, 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 74°=C, 93°=E, 141°=G

Cómo pedir rociadores :

Sufijo C E G

°C 74 93 141 °F 165 200 286 Ejemplo :

Referencia base 13955 + Sufijo de acabado A + Temperatura C = 13955AC

1

Alta presión (HP): Listado UL para presión hasta 17,2 bar (250 psi).

2

(17)

MICROFASTHP®

1

Rociador Modelo M

Ampolla 3 mm

PRECIO UNITARIO

COLGANTE / RIESGO LIGERO

½" NPT 80 VK610 12294 48.21 47.24 47.24 - - - -

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 57°=A, 68°=B, 79°=D

MICROFASTHP®

Rociador Modelo M

Ampolla 3 mm

PRECIO UNITARIO

HORIZONTAL PARED / RIESGO

LIGERO

½" NPT 80 VK612 12295 45.99 52.89 43.59 - 53.64 - -

Llaves de rociador: 10896W/B - Normal, 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 57°=A, 68°=B, 79°=D

MICROFASTHP®

Rociador Modelo M

Fusible

Respuesta Rápida / Normal / Gran Cobertura Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

COLGANTE / RIESGO LIGERO

½" NPT 80 VK611 13972 52.32 54.91 54.91 consult. - - -

HORIZONTAL PARED / RIESGO

LIGERO

Llaves de rociador: 10896W/B - Normal, 13577W/B - Semiempotrado y pintado o recubierto., 13655W/B - Horizontal de pared

semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 74°=C, 93°=E

Cómo pedir rociadores :

Sufijo C E

°C 74 93 °F 165 200 Ejemplo :

Referencia base 13973 + Sufijo de acabado A + Temperatura C = 13973AC

1

(18)

MUY ALTA TEMPERATURA

Micromatic® Rociador Modelo M

Ampolla 5 mm Respuesta Normal (RTI > 80) Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

MONTANTE

ISVi ISVi ISVi ISVi

HP ½" NPT ½" NPT ½" NPT ¾” NPT 80 80 115 115 VK100 VK124 VK200 VK200 10138-- 09993--1 10220-- 10169-- 23.29 26.73 40.29 consult. 29.17 consult. consult. consult. - - - - - - - - - - - - - - - - - - - -

COLGANTE

ISVi ISVi

HP ½" NPT ½" NPT ¾" NPT ½" NPT 80 80 115 115 VK102 VK122 VK202 VK202 10139-- 09992--1 10142-- 10223-- 21.95 26.72 25.89 40.29 23.82 16.25 20.12 43.94 - - - - - - - - - - - - - - - - - - - -

Llaves de rociador: 10896W/B - Normal, 12144W/B - Colgante semiempotrado y tapa de protección, 13577W/B -

Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 260°=L

Cómo pedir rociadores :

Sufijo L °C 260 °F 500 Ejemplo :

Referencia base 10223-- + Sufijo de acabado F + Temperatura L = 10223FL

1

(19)

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

TEMPERATURA

REFE-RENCIA

GRUPO

PRECIO

UNITARIO

ROCIADOR 21 MX5 - ACERO INOXIDABLE

Ampolla 5 mm Montante ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT 80 80 80 80 115 115 115 115 68°C 79°C 93°C 141°C 68°C 79°C 93°C 141°C 845012 845013 845014 845015 845017 845018 845019 845020 MSP MSP MSP MSP MSP MSP MSP MSP 68.80 68.80 68.80 68.80 68.80 68.80 68.80 68.80 Colgante ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT 80 80 80 80 115 115 115 115 68°C 79°C 93°C 141°C 68°C 79°C 93°C 141°C 845263 845264 845265 845266 845278 845279 845280 845281 MSP MSP MSP MSP MSP MSP MSP MSP 68.80 68.80 68.80 68.80 68.80 68.80 68.80 68.80

ROCIADOR 21 MX3 - ACERO INOXIDABLE

Ampolla 3 mm Montante ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT 80 80 80 80 115 115 115 115 68°C 79°C 93°C 141°C 68°C 79°C 93°C 141°C 844076 844077 844078 844079 844081 844082 844083 844084 MSP MSP MSP MSP MSP MSP MSP MSP 68.80 68.80 68.80 68.80 68.80 68.80 68.80 68.80 Colgante ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT ½" NPT 80 80 80 80 115 115 115 115 68°C 79°C 93°C 141°C 68°C 79°C 93°C 141°C 845218 845219 845220 845221 845233 845234 845235 845236 MSP MSP MSP MSP MSP MSP MSP MSP 68.80 68.80 68.80 68.80 68.80 68.80 68.80 68.80

(20)

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

TEMPERATURA

REFE-RENCIA

GRUPO

PRECIO

UNITARIO

PARA CENTROS PENITENCIARIOS

1

Rociador empotrado Fusible Respuesta rápida Colgante - Gran cobertura HQR-2 ½" NPT 80 10554F2 _ISC _46.26

Horizontal pared ½" NPT 80 10579F ISC 54.44

Llaves de rociador: 08336W/B - Emergente, resistente., 10366W/B - Emergente, ligero, 10551W/B - Herramienta para

instalación de embellecedor, 10729 - Herramienta para quitar embellecedor

Temperaturas disponibles (°C): 74°=C

DESCRIPCIÓN

DIÁMETRO

EXTERIOR

REFERENCIA

GRUPO

PRE-CIO

PRECIO

UNI-TARIO

ACCESORIOS PARA ROCIADORES PARA CENTROS

PENITENCIARIOS

Embellecedor / kit de fijación Roscado

82,5 mm 10627F ISC 19.19

Brida y tornillos opcionales 10599 ISC 27.53

1

Los rociadores institucionales y sus embellecedores se venden por separado

2

(21)

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

Núm. ID

roc. (SIN)

REFERENCIA

GRUPO

PRECIO

UNITARIO

COIN™ - SPRINKLER PARA INSTALACIÓN EN

ESPACIOS OCULTOS COMBUSTIBLES

Microfast® Modelo M

Ampolla de 3 mm

Respuesta rápida (RTI < 50)

Montante - Bronce ½" NPT 60 VK900 12493A ISV 96.68

Temperaturas disponibles (°C): 79°=D

COIN™ - SPRINKLER PARA INSTALACIÓN EN

ESPACIOS OCULTOS COMBUSTIBLES

Microfast® Modelo M

Fusible

Respuesta rápida (RTI < 50)

Montante - Bronce ½" NPT 60 VK905 13974AE ISV consult.

Llaves de rociador: 10896W/B - Normal

Temperaturas disponibles (°C): 93°=E

(22)

ROCIADOR OCULTO

Ø Cubierta Referencia base

PRECIO UNITARIO

Bronce pulido Cromo pulido Cromo bruñido Pint. Blanco Pintado marfil Pintado negro Blanco RAL 9010 Color a elegir

Sufijo de acabado B F F-/B M-/W M-/I M-/B M-

/RAL9010

M-/SW----TAPA

1

(Ver nota 2)

ISCi ISCi ISCi ISCi ISCi ISCi

80 mm 12381 - 21.51 - 21.51 24.06 24.06 27.06 27.06

Temperaturas disponibles (°C): 57°=A, 74°=C

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

Núm. ID

roc. (SIN)

REFERENCIA

GRUPO

PRECIO

UNITARIO

ROCIADOR OCULTO

2

Colgante Respuesta rápida

Respuesta normal/rápida Respuesta rápida Respuesta normal Respuesta normal ½" NPT ½" NPT ¾" NPT ½" NPT ¾" NPT 80 80 115 80 115 VK302 VK302 VK352 VK102 VK202 06662BA-X 12979A-X 06666BA-X 10139A-X 10142A-X ISC ISC ISC ISC ISC 29.32 consult. 41.19 20.41 24.61

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E

ROCIADOR OCULTO - GRAN COBERTURA

2

Respuesta normal y rápida Colgante ½" NPT ¾" NPT ¾" NPT 80 115 160 VK614 VK616 VK618 06778BA-X 07077A-X 08339A-X ISC ISC ISC 60.34 60.42 59.26

Temperaturas disponibles (°C): 57°=A, 68°=B, 79°=D

ROCIADOR OCULTO / FUSIBLE

Colgante Respuesta rápida ¾" NPT 115 VK353 13975A-X ISC 43.82

Llaves de rociador: 13577W/B - Semiempotrado y pintado o recubierto.

Temperaturas disponibles (°C): 74°=C, 93°=E

1

Las cubiertas se venden por separado. Distintos colores disponibles bajo pedido.

2

(23)

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

Núm. ID

roc. (SIN)

REFERENCIA

GRUPO

PRECIO

UNITARIO

ROCIADOR OCULTO, GRAN COBERTURA, RIESGO

LIGERO. (PRESIÓN MÁXIMA 175 PSI / 12 BAR)

11

Horizontal pared Respuesta

rápida

¾" NPT 115 VK630 13500A-X ISC 56.11

Horizontal pared - Rociadore Corredor

Respuesta rápida

¾” NPT 115 VK638 17375A-X ISC consult.

ROCIADOR OCULTO, GRAN COBERTURA, RIESGO

LIGERO. (PRESIÓN MÁXIMA 300 PSI / 20.7 BAR)

1

Horizontal pared Respuesta

rápida ¾" NPT 115 VK630 16112A-X ISC 60.93

Llaves de rociador: 13655W/B - Horizontal de pared semiempotrado y tapa protectora.

Temperaturas disponibles (°C): 57°=A, 79°=D

ROCIADOR OCULTO

Riesgo ligero

PRECIO UNITARIO

Bronce pulido Cromo pulido Cromo bruñido Pint. Blanco Pintado marfil Pintado negro Blanco RAL 9010 Color a elegir

Sufijo de acabado B F F-/B M-/W M-/I M-/B M-

/RAL9010

M-/SW----TAPA

(Ver nota 2)

ISCi ISCi ISCi ISCi

80 mm 13501 - 21.51 - 21.51 24.06 24.06 - -

Temperaturas disponibles (°C): 57°=A, 74°=C

1

(24)

HORIZON®

Modelo H-1/H-3

Rociador empotrado Fusible Tamaño rosca Factor K (métr.) Número ID roc. (SIN) Referencia base

PRECIO UNITARIO

COLGANTE

1 ISCi ISCi

H-1 Resp. normal H-1 Resp. rápida (UL) H-1 Resp. rápida (LPCB) H-3 Resid.(UL) ½" NPT ½" NPT ½" NPT ½" NPT 80 80 80 55 VK400 VK402 VK413 VK420 06697B 06702B 11487 09458 - - - - 49.20 49.17 49.12 42.41 50.00 50.00 49.95 44.96 - - - - - - - - - - - - - - - -

Llaves de rociador: 08336W/B - Emergente, resistente., 10366W/B - Emergente, ligero

Temperaturas disponibles (°C): 74°=C, 104°=F

Cómo pedir rociadores :

Sufijo C F

°C 74 104 °F 165 220 Ejemplo :

Referencia base 09458 + Sufijo de acabado F + Temperatura C = 09458FC

ARO DE TECHO

Para Horizon® Modelo H-1/H-3/H-4

Tamaño rosca Diámetro exterior Referencia base

PRECIO UNITARIO

Cromado Pint. Blanco Pintado negro Bronce pulido Natural Sufijo de acabado F M-/W M-/B B -

ARO A ROSCA

ISCi ISCi

Usar con Modelo H-1 Usar con Modelo H-1

68 mm 83 mm 06919B 06905B 5.30 8.98 5.57 9.21 - - - - - -

ARO A PRESIÓN

ISCi ISCi

Usar con Modelo H-1 Usar con Modelo H-1 Usar con Modelo H-3

68 mm 76 mm 76 mm 07027 07626 09390 5.19 5.30 5.19 5.46 5.57 5.46 - - - - - - - - -

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

Núm. ID

roc. (SIN)

REFERENCIA

GRUPO

PRECIO

UNITARIO

ROCIADOR OCULTO - HORIZONTAL PARED

Respuesta rápida Riesgo ligero &

ordinario

½" NPT VK481 VK481 17555A ISC 77.66

Llaves de rociador: 14867 - Instalación de embellecedor Mirage®, 16208W/R - Pared oculto horizontale Residencial VK480,

16267 - Pared oculto horizontale Residencial VK480

Temperaturas disponibles (°C): 74°=C

1

(25)

ROCIADOR OCULTO -

HORIZONTAL PARED

PRECIO UNITARIO

Cromo pulido Cromo

bruñido Pint. Blanco Pintado marfil Pintado negro

Blanco RAL

9010 Color a elegir

Sufijo de acabado F F-/B M-/W M-/I M-/B M- /RAL9010 M-/SW----

CUBIERTA

ISCi ISCi ISCi ISCi ISCi

84 mm 16207 34.41 48.74 31.08 consult. consult. - -

Temperaturas disponibles (°C): 57°=A, 74°=C

MIRAGE®

RESPUESTA RÁPIDA

Rociadore colgante oculto

Ampolla 3 mm Ø Cubierta Referencia base

PRECIO UNITARIO

Cromo pulido Cromo

bruñido Pint. Blanco Pintado marfil Pintado negro

Blanco RAL

9010 Color a elegir

Sufijo de acabado F F-/B M-/W M-/I M-/B M- /RAL9010 M-/SW----

CUBIERTA

70 mm 84 mm 84 mm 13504 136421 15765 18.03 18.03 15.66 - - - 18.03 18.03 15.84 10.58 18.03 consult. 9.52 16.03 consult. - - - - - -

Llaves de rociador: 14412 - Instalación de embellecedor Mirage®, 14867 - Instalación de embellecedor Mirage®

CUBIERTA CUADRADO

84 mm 15394 24.48 - 27.08 24.08 24.08 - -

ROSETTA PARA SALAS

LIMPIAS

con junta sellante de silicona pre-ensamblada (Rociador VK462)

84 mm 84 mm 70 mm 70 mm 13642-A/CR 13642-C/CR 13504-A/CR 13504-C/CR consult. consult. consult. consult. - - - - consult. consult. consult. consult. consult. consult. consult. consult. consult. consult. consult. consult. - - - - - - - -

Llaves de rociador: 14412 - Instalación de embellecedor Mirage®, 14867 - Instalación de embellecedor Mirage®

Temperaturas disponibles (°C): 57°=A, 74°=C

1

(26)

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

Núm. ID

roc. (SIN)

REFERENCIA

GRUPO

PRECIO

UNITARIO

MIRAGE® ROCIADORE COLGANTE OCULTO

1

Ampolla 3 mm

Respuesta rápida/normal ½" NPT 40 VK461 13831A ISC 49.54

Respuesta rápida Riesgo ligero ½" NPT 60 VK465 14262A ISC 48.03

Respuesta rápida/normal VdS & LPCB ½" NPT ½" NPT 80 80 VK462 VK462 13503A 14697A ISC ISC 38.21 36.03

Respuesta rápida 17,2 bar ½" NPT

¾" NPT 115 80 VK463 VK464 13667A 13614A ISC ISC 44.4756.95

Temperaturas disponibles (°C): 68°=B, 79°=D, 93°=E

MIRAGE® RESPUESTA RÁPIDA ROCIADORE

COLGANTE OCULTO

Gran Cobertura Ampolla 3 mm

Orificio estandar Riesgo ligero ½" NPT 80 VK632 14613A ISC 56.98

Gran orificio Riesgo ligero ¾" NPT 115 VK634 14535A ISC 56.98

Llaves de rociador: 14031 - Respuesta rápida oculto ligero y tapa, 14047W/B - Respuesta rápida oculto resistente

Temperaturas disponibles (°C): 57°=A, 68°=B, 79°=D, 93°=E

MIRAGE® RESPUESTA RÁPIDA ROCIADORE

COLGANTE OCULTO

Gran Cobertura Fusible

Orificio extra grande Riesgo ligero ¾" NPT 161 VK636 16102A ISC consult.

Llaves de rociador: 14867 - Instalación de embellecedor Mirage®, 15466 - Rociadore respuesta rápida, orificio extra grande -

Trabajos ligeros, 15467W/B - Rociadore respuesta rápida, orificio extra grande - Alta resistencia

Temperaturas disponibles (°C): 57°=A, 68°=B

MIRAGE® RESPUESTA RÁPIDA ROCIADORE

COLGANTE OCULTO

Gran Cobertura

Fusible

Orificio extra grande Riesgo

ordinario

¾" NPT 161 VK538 17115A ISC 114.55

Llaves de rociador: 14867 - Instalación de embellecedor Mirage®, 15466 - Rociadore respuesta rápida, orificio extra grande -

Trabajos ligeros, 15467W/B - Rociadore respuesta rápida, orificio extra grande - Alta resistencia

Temperaturas disponibles (°C): 74°=C, 93°=E

1

(27)

DESCRIPCIÓN

TAMAÑO

ROSCA

Factor K

(métr.)

Núm. ID

roc. (SIN)

REFERENCIA

GRUPO

PRECIO

UNITARIO

MIRAGE® RESPUESTA RÁPIDA ROCIADORE

COLGANTE OCULTO

Gran Cobertura

Fusible

Orificio extra grande ¾" NPT 161 VK469 15764A ISC 58.28

ROCIADOR OCULTO. INCLUYE:

- Rociador - Tapa - Manguito ajustable Accesorio macho 1" ½" NPT ½" NPT ½" NPT 40 60 80 VK461 VK465 VK462 14927 14929 14918 ISC ISC ISC consult. consult. consult. Accesorio hembra 1" ½" NPT ½" NPT ½" NPT 40 60 80 VK461 VK465 VK462 14928 14930 14919 ISC ISC ISC consult. consult. consult.
