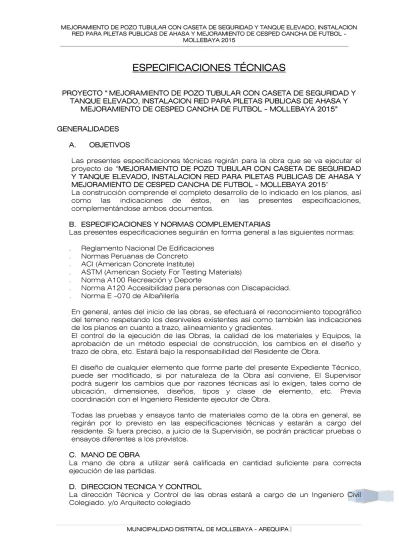

ESPECIFICACIONES TÉCNICAS
PROYECTO “MEJORAMIENTO DE POZO TUBULAR CON CASETA DE SEGURIDAD Y TANQUE ELEVADO, INSTALACION RED PARA PILETAS PUBLICAS DE AHASA Y
MEJORAMIENTO DE CESPED CANCHA DE FUTBOL - MOLLEBAYA 2015” GENERALIDADES
A. OBJETIVOS
Las presentes especificaciones técnicas regirán para la obra que se va ejecutar el proyecto de “MEJORAMIENTO DE POZO TUBULAR CON CASETA DE SEGURIDAD Y TANQUE ELEVADO, INSTALACION RED PARA PILETAS PUBLICAS DE AHASA Y MEJORAMIENTO DE CESPED CANCHA DE FUTBOL - MOLLEBAYA 2015”
La construcción comprende el completo desarrollo de lo indicado en los planos, así como las indicaciones de éstos, en las presentes especificaciones, complementándose ambos documentos.
B. ESPECIFICACIONES Y NORMAS COMPLEMENTARIAS
Las presentes especificaciones seguirán en forma general a las siguientes normas: . Reglamento Nacional De Edificaciones
. Normas Peruanas de Concreto . ACI (American Concrete Institute)
. ASTM (American Society For Testing Materials) . Norma A100 Recreación y Deporte
. Norma A120 Accesibilidad para personas con Discapacidad. . Norma E –070 de Albañilería
En general, antes del inicio de las obras, se efectuará el reconocimiento topográfico del terreno respetando los desniveles existentes así como también las indicaciones de los planos en cuanto a trazo, alineamiento y gradientes.
El control de la ejecución de las Obras, la calidad de los materiales y Equipos, la aprobación de un método especial de construcción, los cambios en el diseño y trazo de obra, etc. Estará bajo la responsabilidad del Residente de Obra.
El diseño de cualquier elemento que forme parte del presente Expediente Técnico, puede ser modificado, si por naturaleza de la Obra así conviene, El Supervisor podrá sugerir los cambios que por razones técnicas así lo exigen, tales como de ubicación, dimensiones, diseños, tipos y clase de elemento, etc. Previa coordinación con el Ingeniero Residente ejecutor de Obra.
Todas las pruebas y ensayos tanto de materiales como de la obra en general, se regirán por lo previsto en las especificaciones técnicas y estarán a cargo del residente. Si fuera preciso, a juicio de la Supervisión, se podrán practicar pruebas o ensayos diferentes a los previstos.
C. MANO DE OBRA
La mano de obra a utilizar será calificada en cantidad suficiente para correcta ejecución de las partidas.
D. DIRECCION TECNICA Y CONTROL
La dirección Técnica y Control de las obras estará a cargo de un Ingeniero Civil Colegiado. y/o Arquitecto colegiado
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | E. CONDICIONES EXTRAÑAS DISTINTAS
El Ingeniero Residente, notificara por escrito a la supervisión cualquier situación o condición física diferente a las indicadas en los planos y/o especificaciones técnicas, tan pronto como sea posible, antes de efectuar cualquier modificación.
F. MEDIDAS DE SEGURIDAD
El residente encargado deberá tomar las medidas de seguridad necesarias para prevenir accidentes de trabajo debiendo cumplir con todas las disposiciones vigentes en el Reglamento Nacional de Edificaciones, Reglamento, Ley y TUO de la Ley de Contrataciones y Adquisiciones Del Estado y demás dispositivos legales vigentes.
Todo el personal que labore en la obra deberá usar el siguiente equipo de protección personal:
Ropa de trabajo adecuada
Casco de seguridad para identificar a la categoría y ocupación de los trabajadores
Zapatos de seguridad y botines impermeables de jebe
Anteojos y respiradores contra el polvo
Cinturón de seguridad para trabajos de altura
Botiquín implementado de acuerdo a la magnitud de la obra.
Servicio de primeros auxilios
En todo momento la obra se mantendrá razonablemente limpia y ordenada, con molestias mínimas producidas por ruidos, humos y polvos. Toda obra temporal como: andamios, escaleras, bastidores, etc. que se requiera en la construcción, será suministrada y removida por el contratista, quien será responsable por la seguridad y eficiencia de toda esta obra temporal.
G. ACCESIBILIDAD
El Ing. Residente tiene pleno conocimiento de las características y condiciones geográficas del lugar de la obra, así como de la accesibilidad de tal forma que con la debida anticipación disponga todo lo necesario para el inicio y el avance de la obra de acuerdo al programa contractual, asegurando entre otros el transporte de los materiales, insumos y la mano de obra necesaria.
01.00.00 OBRAS PROVISIONALES GENERALIDADES
Las obras provisionales comprenden aquellas que deben ejecutarse en forma inmediata y transitoria y que son necesarias llevarlas a cabo para el buen control y seguridad de todos los elementos que han de intervenir en la construcción proyectada; teniendo en cuenta las disposiciones pertinentes del Reglamento Nacional de Construcciones y Ordenanzas Municipales.
01.01.00 ALMACEN OFICINA Y CASETA DE GUARDIANIA DESCRIPCION
Se suministrará toda la mano de obra, materiales y equipo para construir un almacén de obra de carácter provisional, así mismo comprende la operación, mantenimiento y conservación de las instalaciones durante el periodo de ejecución de la obra.
El almacén estará ubicado en un lugar apropiado próximo a la zona de trabajo con aprobación de la supervisión.
Al finalizar los trabajos, todas las instalaciones provisionales serán retiradas, debiendo quedar limpia y libre de desmonte la zona que utilizó para tal fin.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | La unidad de medida de la partida será la Unidad (Und) BASES DE PAGO
La valorización al ejecutarse esta actividad es por unidad, dicho precio y pago constituirá compensación total por toda mano de obra, equipos, herramientas, materiales e imprevistos necesarios para completar dichos trabajos.
01.02.00 CARTEL DE OBRA INCLUYE INSTALACION Y TRANSPORTE (3.60x2.4mts.) DESCRIPCION
Consiste en la construcción de un cartel de madera tornillo y triplay de dimensiones 3.60 x 2.40 m, en el cual va impreso datos específicos de la obra ; este cartel será confeccionado por cuenta del contratista y será ubicado en una zona donde pueda ser observado sin dificultad, la ubicación será previamente aprobada por el Ingeniero Supervisor. El costo incluirá el transporte y colocación METODOS DE MEDICIÓN
El trabajo se medirá por unidad; ejecutada, terminada e instalada de acuerdo con las presentes especificaciones; deberá contar con la conformidad y aceptación del Ingeniero Supervisor.
BASES DE PAGO
El Cartel de Obra, medido en la forma descrita anteriormente, será pagado al precio de acuerdo a la medición hecha para la partida “CARTEL DE OBRA“, entendiéndose que dicho precio y pago constituirá compensación total por toda mano de obra, equipos, herramientas, materiales e imprevistos necesarios para completar satisfactoriamente la partida.
01.03.00 MOVILIZACION Y DESMOVILIZACION DE EQUIPO Y MAQUINARIA PARA LA OBRA
DESCRIPCION
Consiste en la movilización de equipo necesario para la realización de las actividades necesarias para la ejecución de la obra, así como de herramientas menores, las cuales deberán ser retiradas al finalizar la obra o hasta que sea necesaria su utilización.
METODOS DE MEDICIÓN
El método de medición de esta partida es en global estimado (GLB.) BASES DE PAGO
La valorización al ejecutarse esta partida es en global estimado, dicho precio y pago constituirá compensación total por toda mano de obra, equipos, herramientas, materiales e imprevistos necesarios para completar dichos trabajos.
02.00.0 TRABAJOS PRELIMINARES 02.01.0 LIMPIEZA DE TERRENO MANUAL
DESCRIPCION
Se refiere a todas las actividades de limpieza y eliminación de objetos que impidan el buen desarrollo de las actividades de excavación en el cual se tiene que dejar el lugar limpio y preparado, incluye la limpieza de toda obstrucción de hasta 0.10 mts. Mínimo por encima del nivel de la rasante indicada en los planos, todo material proveniente de la limpieza será eliminado fuera de la obra.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | La unidad de medida de la partida será en metros cuadrados (m2)
BASES DE PAGO
La valorización al ejecutarse esta actividad es en m2 , el precio unitario es según presupuesto base, el pago constituirá la compensación total por mano de obra y herramientas.
02.02.0 TRAZO NIVELES Y REPLANTEO DESCRIPCION
Comprende el trazo y replanteo preliminar de los planos en el terreno determinando con precisión las medidas y ubicación de todos los elementos que considerados en los planos, sus niveles y alineamiento, así como definiendo los linderos, el nivelado, estableciendo marcas y señales, fijando los ejes de
referencia y estacas de nivelación.
Los ejes deben ser fijados en el terreno en forme permanente, mediante estacas, balizas que deben ser aprobadas previamente por la supervisión antes de la iniciación de las obras.
Los ejes deben ser fijados en el terreno en forma permanente deben ser aprobadas previamente por la supervisión antes de la iniciación de las obras. Se marcará los ejes y a continuación se marcará las líneas del ancho de las cimentaciones en armonía con los planos de estructuras, estos ejes deberán ser aprobados por la Inspección de obra, antes que se inicie con las excavaciones. METODOS DE MEDICION
El trabajo ejecutado se medirá en metros cuadrados (m2) del área trazada, replanteada y aprobado por el Ingeniero de acuerdo a los especificado, medido en la posición original según planos, para esto se medirá los metros cuadrados trazados necesarias para la realización de la obras de excavación del terreno. BASES DE PAGO
El pago se hará por metro cuadrado, de acuerdo al costo especificado en el presupuesto base para la ejecución de esta obra, están considerados los costos de equipo, mano de obra calificada y no calificada, así como el traslado de herramientas, equipo y personal.
02.03.0 CERCO DE MALLA HDP 1M DE ALTURA – LIMITE DE SEGURIDAD DESCRIPCION
Esta partida se refiere a los trabajos de señalización de zona de trabajo y protección de la obra. Es esta partida se considera la utilización y colocación de malla HDP de 1m de altura de color rojo y/o amarillo, la cual servirá para cercar las zonas de excavación de mayor peligro de acuerdo al reglamento de seguridad vigente, con la finalidad de evitar daños y accidentes.
METODOS DE MEDICION
El trabajo ejecutado se medirá en metros (m) de malla HDP 1m de altura. BASES DE PAGO
El pago se realizara según avance expresado en unidades (m), por el costo unitario del presupuesto, entendiéndose que dicho precio y pago constituirá compensación total por materiales, mano de obra y equipo necesarios para la labor ejecutada.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | 02.04.0 ACCESORISO DE SEGURIDAD
DESCRIPCION
Consiste en los accesorios de seguridad necesarios para la realización de las actividades necesarias para la ejecución de la obra o hasta que sea necesaria su utilización.
METODOS DE MEDICIÓN
El método de medición de esta partida es en global estimado (GLB.) BASES DE PAGO
La valorización al ejecutarse esta partida es en global estimado, dicho precio y pago constituirá compensación total por toda mano de obra, equipos, herramientas, materiales e imprevistos necesarios para completar dichos trabajos.
03.00.00 MOVIMIENTO DE TIERRAS 03.01.00 EXCAVACION DE ZANJAS
03.01.01 EXCAVACION DE ZANJAS TSR A=0.50M. H=0.80M.
03.04.00 EXCAVACION MANUAL DE POZO TUBULAR HASTA 50M POR 1.20 DIAMETRO
03.05.00 EXCAVACION MANUAL DE POZO TUBULAR DESDE 50 HASTA 65M POR 1.20 DIAMETRO
DESCRIPCIÓN
Comprende la excavación manual para los cimientos de los diferentes elementos del parque. Estas zanjas se realizarán con anchos y profundidades especificados en los planos para cada sección.
Se deberá clasificar y proteger el material que sea apto para la realización posterior de rellenos en la obra, el material proveniente de las excavaciones, no aptos para rellenos, se deberán depositar en un área donde se facilite su retiro, sin obstruir la circulación de sectores aledaños.
Para las excavaciones se eliminaran todos los objetos que puedan desplomarse y que constituyan peligro para los trabajadores tales como árboles, rocas, rellenos, etc.
Toda excavación será aislada y protegida mediante cerramientos con barandas u otros sistemas adecuados ubicados a una distancia del borde de acuerdo a la profundidad de la excavación y en ningún caso a menos de un metro.
Los taludes de las excavaciones se protegerán con apuntalamientos apropiados o recurriendo a otros medios que eviten el riesgo de desmoronamiento o perdida de cohesión o acción de presiones originadas por colinas o edificios colindantes a los bordes o a otras causas tales como la circulación de vehículos ola acción de equipo pesado que genere incremento de presiones y vibraciones. METODOS DE MEDICION
El trabajo ejecutado se medirá y pagará en metros (m) del material excavado. La excavación de la zanja se medirá en metro(m), de acuerdo con los levantamientos topográficos, los niveles del proyecto y las adiciones ó disminuciones de niveles debidamente aprobadas por la Supervisión.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | BASES DE PAGO
Su valor corresponde al precio unitario estipulado en el respectivo contrato el cual incluye materiales, equipos, mano de obra, transportes dentro de la obra, carga y retiro de sobrantes. Las obras adicionales requeridas para restablecer las condiciones del terreno ó el aumento de la profundidad y de las dimensiones de la cimentación deberán estar debidamente sustentado por el Ing. Residente y aprobado por el Supervisor.
03.01.02 EXCAVACION DE ZANJAS PARA CIMIENTOS DESCRIPCIÓN
Comprende la excavación manual para los cimientos de los diferentes elementos del parque. Estas zanjas se realizarán con anchos y profundidades especificados en los planos para cada sección.
Se deberá clasificar y proteger el material que sea apto para la realización posterior de rellenos en la obra, el material proveniente de las excavaciones, no aptos para rellenos, se deberán depositar en un área donde se facilite su retiro, sin obstruir la circulación de sectores aledaños.
Para las excavaciones se eliminaran todos los objetos que puedan desplomarse y que constituyan peligro para los trabajadores tales como árboles, rocas, rellenos, etc.
Toda excavación será aislada y protegida mediante cerramientos con barandas u otros sistemas adecuados ubicados a una distancia del borde de acuerdo a la profundidad de la excavación y en ningún caso a menos de un metro.
Los taludes de las excavaciones se protegerán con apuntalamientos apropiados o recurriendo a otros medios que eviten el riesgo de desmoronamiento o perdida de cohesión o acción de presiones originadas por colinas o edificios colindantes a los bordes o a otras causas tales como la circulación de vehículos ola acción de equipo pesado que genere incremento de presiones y vibraciones. METODOS DE MEDICION
El trabajo ejecutado se medirá y pagará en metros cúbicos (m3) del material excavado.
La excavación de la zanja se medirá en metros cúbicos (m3), de acuerdo con los levantamientos topográficos, los niveles del proyecto y las adiciones ó disminuciones de niveles debidamente aprobadas por la Supervisión.
BASES DE PAGO
Su valor corresponde al precio unitario estipulado en el respectivo contrato el cual incluye materiales, equipos, mano de obra, transportes dentro de la obra, carga y retiro de sobrantes. Las obras adicionales requeridas para restablecer las condiciones del terreno ó el aumento de la profundidad y de las dimensiones de la cimentación deberán estar debidamente sustentado por el Ing. Residente y aprobado por el Supervisor.
03.02.00 RELLENO PROTECTOR DE ZANJAS
03.02.01 RELLENO PROTECTOR PARA TUBERIAS DN<110MM, TSR DESCRIPCIÓN
El relleno protector se realizara desde el nivel de refine y nivelación hasta 20cm por encima de la clave del tubo. En general el relleno de la zanja deberá realizarse con material seleccionado preparado del material excavado mediante zarandeo y aprobado por la supervisión.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
En general, el relleno deberá realizarse con material previamente aprobado. Estará libre de desperdicios, materia orgánica, basura, etc. y no deberá ser destructible.
MATERIALES
El relleno protector será colocado, compactado y apisonado con capas de 10cm desde el refine y nivelación hasta llegar a los 20cm sobre la clave del tubo. En caso de no poder conseguir material fino granulado, la supervisión podrá autorizar el uso de material de préstamo adecuado.
El relleno protector se apisonara uniformemente debajo y a los costados de la longitud total, de cada tubo hasta alcanzar su diámetro horizontal. El relleno seguirá siendo apisonado en forma tal que no se levante el tubo o lo mueva de su alineamiento horizontal y vertical, y en capas sucesivas que no exceden de 10cm de espesor, hasta obtener una altura mínima de 20cm por encina de la clave del tubo.
EQUIPO
Camión cisterna 4x2(agua) 2000gln 122hp, compactadora manual y herramientas manuales.
MÉTODO DE MEDICIÓN Y FORMA DE PAGO
La unidad de medida del trabajo ejecutado será en metros (m), y estará aprobado por el Supervisor. Para la valorización se multiplicara el avance ejecutado en metros (m) por el costo unitario de la partida correspondiente, siendo el precio y el pago compensación total por materiales, mano de obra y herramientas utilizadas en la ejecución de la partida.
03.03.00 RELLENO COMPACTADO DE ZANJA
03.03.01 RELLENO Y COMPACTADO DE ZANJA CON MATERIAL PROPIO A=0.50M H=0.80M
03.03.02 RELLENO Y COMPACTADO CON MATERIAL PROPIO DESCRIPCION
Estos trabajos se refieren al relleno con material compactado propio de las zanjas de las tuberías.
El volumen del relleno es igual a la diferencia entre el volumen de excavación menos el volumen ocupado por la tubería menos el relleno protector. En general, el relleno deberá realizarse con material previamente aprobado. Estará libre de desperdicios, materia orgánica, basura, etc. y no deberá ser destructible.
MATERIALES
Los agregados para la construcción de la base granular deberán ajustarse a las siguientes especificaciones de calidad:
Granulometría
La composición final de la mezcla de agregados presentará una granulometría continua y bien graduada (sin inflexiones notables) según una fórmula de trabajo de dosificación aprobada por el Supervisor.
Agregado Grueso
Se denominará así a los materiales retenidos en la Malla N° 4, los que consistirán de partículas pétreas durables y trituradas capaces de soportar los efectos de manipuleo, extendido y compactación sin producción de finos contaminantes. Agregado Fino
Se denominará así a los materiales pasantes la malla N° 4 que podrán provenir de fuentes naturales o de procesos de trituración o combinación de ambos.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | EQUIPO
Todos los equipos deberán ser compatibles con los procedimientos de construcción adoptados y requieren la aprobación previa del Supervisor, teniendo en cuenta que su capacidad y eficiencia se ajusten al programa de ejecución de las obras y al cumplimiento de las exigencias de la presente especificación y de la correspondiente partida de trabajo.
El equipo será más adecuado y aprobado pata la explotación de los materiales, su clasificación, trituración de ser requerido, lavado de ser necesario, equipo de carga, descarga, transporte, extendido, mezcla, homogeneización, humedecimiento y compactación del material, así como herramientas menores. Preparación de superficie existente
El Supervisor sólo autorizará la colocación de material de base granular cuando la superficie sobre la cual debe asentarse tenga la densidad y las cotas indicadas o definidas por el Supervisor. Además deberá estar concluida la construcción de las cunetas, desagües y filtros necesarios para el drenaje de la calzada.
Si en la superficie de apoyo existen irregularidades que excedan las tolerancias determinadas en las especificaciones respectivas, de acuerdo con lo que se prescribe en la unidad de obra correspondiente, el Ing. Residente hará las correcciones necesarias a satisfacción del Supervisor.
COMPACTACIÓN
Una vez que el material de la base tenga la humedad apropiada, se conformará y compactará con el equipo aprobado por el Supervisor, hasta alcanzar la densidad especificada.
Aquellas zonas que por su reducida extensión, su pendiente o su proximidad a obras de arte no permitan la utilización del equipo que normalmente se utiliza, se compactarán por los medios adecuados para el caso, en forma tal que las densidades que se alcancen no sean inferiores a las obtenidas en el resto de la capa.
La compactación se efectuará longitudinalmente, comenzando por los bordes exteriores y avanzando hacia el centro, traslapando en cada recorrido un ancho no menor de un tercio (1/3) del ancho del rodillo compactador. En las zonas peraltadas, la compactación se hará del borde inferior al superior.
No se extenderá ninguna capa de material de base mientras no haya sido realizada la nivelación y comprobación del grado de compactación de la capa precedente. Tampoco se ejecutará la base granular en momentos en que haya lluvia o fundado temor de que ella ocurra, ni cuando la temperatura ambiente sea inferior a dos grados Celsius (2°C).
En esta actividad se tomarán los cuidados necesarios para evitar derrames de material que puedan contaminar las fuentes de agua, suelo y flora cercana al lugar de compactación. Los residuos generados por esta y las dos actividades mencionadas anteriormente, deben ser colocados en lugares de disposición de desechos adecuados especialmente para este tipo de residuos.
MEDICION Y FORMA DE PAGO
La unidad de medida será el metro cúbico (m3), aproximado al entero, de material o mezcla suministrado, colocado y compactado, a satisfacción del Supervisor de acuerdo con lo que exija la especificación respectiva, las dimensiones que se indican en el proyecto o las modificaciones ordenadas por el Supervisor.
03.06.00 PERFORACION DE POZO CON MAQUINARIA DESCRIPCION
Consiste en la perforación de pozo con maquinaria necesarios para la realización de las actividades necesarias para la ejecución de la obra o hasta que sea necesaria su utilización.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | METODOS DE MEDICIÓN
El método de medición de esta partida es en global estimado (GLB.) BASES DE PAGO
La valorización al ejecutarse esta partida es en global estimado, dicho precio y pago constituirá compensación total por toda mano de obra, equipos, herramientas, materiales e imprevistos necesarios para completar dichos trabajos.
03.07.00 ELIMINACION DE MATERIAL EXCEDENTE
03.07.01 ELIMINACION DE MATERIAL EXCEDENTE DE ZANJA TSR<DN 110MM 03.07.02 ELIMINACION DE MATERIAL EXCEDENTE CIMIENTOS
DESCRIPCION
El material producto de las excavaciones provenientes de la ejecución de los muros, sobrantes y demoliciones los que serán retirados de la obra, deberá ser eliminado mediante un volquete, fuera de la obra cuyo carguío será en forma manual utilizando lampas, el lugar donde eliminar los escombros o material excedente será designado o aprobado por el Supervisor.
En todas las operaciones de traslado de los materiales sobrantes, se tomarán las precauciones que se consideren necesarias para evitar daños y perjuicios a personas, obras en ejecución y propiedades públicas y/o privadas.
Si el Supervisor considera inadecuado la disposición de los desechos, podrá ordenar al residente cambiarla.
METODOS DE MEDICIÓN
La medida se hará en metros cúbicos (m3) de material de excavación y sobrantes, desalojado a los sitios indicados en la especificación.
BASES DE PAGO
La valorización al ejecutarse estas actividades es en m3 de acuerdo al costo especificado en el presupuesto, en dicho pago están considerados los costos de equipo, mano de obra y transporte.
04.00.00 OBRAS DE CONCRETO SIMPLE
04.01.00 CONCRETO 1:10 +30% P.G. PARA CIMIENTOS CORRIDOS DESCRIPCIÓN
Llevarán cimientos corridos los muros que estén sobre el terreno y de acuerdo a los planos del proyecto, los cuales serán de concreto ciclópeo 1:10 (Cemento - Hormigón), con 30% de piedra grande.
Se procederá al vaciado cuando se haya verificado la exactitud de la excavación como producto de un correcto replanteo y aprobado por el Supervisor.
La resistencia mínima del concreto simple, para fines estructurales, medida en testigos cilíndricos a los 28 días de edad, será de 100 Kg/cm2.
Todos los materiales que se empleen en la fabricación del concreto ciclópeo deberán cumplir los mismos requisitos exigidos para el concreto dado en las especificaciones generales, aplicando la dosificación, ensayo de probetas, encofrados, colocación, curado, evaluación y aceptación del concreto.
MÉTODO DE MEDICIÓN Y FORMA DE PAGO
El trabajo ejecutado se medirá y pagará en metros cúbicos (m3) del volumen vaciado para el cimiento corrido, libres de defectos, dicho pago constituirá la compensación total por la mano de obra, equipos, materiales, desperdicios y herramientas.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | 04.02.00 ENCOFRADO Y DESENCOFRADO PARA SOBRECIMIENTOS
DESCRIPCIÓN
Los encofrados tendrán por función confinar el concreto plástico a fin de obtener elementos estructurales con el perfil, niveles, alineamiento y dimensiones especificados en los planos y aprobados por el Supervisor. Los encofrados serán de madera nueva o sólo en caso no se consiga, otro material lo suficientemente rígido y que reúna condiciones análogas de eficiencia.
Se deberá tomar en consideración las especificaciones generales para encofrados.
La Supervisión deberá aprobar el diseño y proceso constructivo de los encofrados.
El encofrado podrá retirarse luego del fraguado inicial, se curará este con abundante agua durante 3 días como mínimo.
MÉTODO DE MEDICIÓN
El método de medición será por metros cuadrados (m2) de madera tornillo obtenidos de la altura por su longitud, según lo indica en los planos y aprobados por el Supervisor.
FORMA DE PAGO
El área determinada como está dispuesto, será pagado al precio unitario del presupuesto por metro cuadrado de encofrado y desencofrado con madera tornillo según lo indican los planos, entendiéndose que dicho precio y pago constituirá compensación total por mano de obra, materiales (madera, clavos, alambres), herramientas e imprevistos necesarios para la ejecución de esta partida.
04.01.03 CONCRETO 1:8 +25% P.M. PARA SOBRECIMIENTOS DESCRIPCIÓN
La partida se refiere al concreto simple que no tiene armadura de refuerzo y que se colocará sobre los cimientos corridos de los diferentes elementos de albañilería.
Llevarán sobrecimientos de acuerdo a los planos del proyecto, se procederá al vaciado de los sobrecimientos previa aprobación del Supervisor.
La resistencia mínima del concreto simple, para fines estructurales, medida en testigos cilíndricos a los 28 días de edad será, de 120 Kg/cm2.
Todos los materiales que se empleen en la fabricación del concreto simple deberán cumplir con los mismos requisitos exigidos para el concreto dado en las especificaciones generales, aplicando la dosificación, ensayo de probetas, encofrados, colocación, curado, evaluación y aceptación del concreto.
MÉTODO DE MEDICIÓN
El método de medición será por metros cúbicos (m3) de sobrecimientos vaciados, obtenidos del ancho de base por su altura y por su longitud, según lo indica en los planos y aprobados por el Supervisor.
FORMA DE PAGO
El volumen determinado como está dispuesto será pagado al precio unitario del contrato por metro cúbico de sobrecimientos vaciado según lo indica los planos, entendiéndose que dicho precio y pago constituirá compensación total de mano
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
de obra, mezcladora, materiales (cemento, piedra, hormigón), herramientas e imprevistos necesarios para el vaciado de sobrecimientos.
05.00.00 OBRAS DE CONCRETO ARMADO 05.01.00 ZAPATAS
05.01.01 ENCOFRADO Y DESENCOFRADO PARA ZAPATAS 05.01.02 CONCRETO F’C =175Kg/cm2 ZAPATAS
05.01.03 ACERO DE REFUERZO EN ZAPATAS 05.02.00 COLUMNAS
05.02.01 ENCOFRADO DESENCOFRADO EN COLUMNAS 05.02.02 CONCRETO F’C =175Kg/cm2 EN COLUMNAS 05.02.03 ACERO DE REFUERZO EN COLUMNAS
05.03.00 VIGAS
05.03.01 ENCOFRADO DESENCOFRADO PARA VIGAS 05.03.02 CONCRETO F’C =175Kg/cm2 EN VIGAS 05.03.03 ACERO DE REFUERZO EN VIGAS
05.04.00 LOSA ALIGERADA
05.04.01 ENCOFRADO Y DESENCOFRADO LOSA ALIGERADA 05.04.02 CONCRETO F’C =210Kg/cm2 EN LOSA ALIGERADA 05.04.03 ACERO DE REFUERZO EN LOSA ALIGERADA
05.04.05 ANILLOS DE CONCRETO CON MALLA DE ACERO H=1.00M1.20M DIM. ESPECIFICACIONES GENERALES DE CONCRETO ARMADO
1.0 CONCRETO 1.1 DESCRIPCIÓN
Esta especificación cubre las normas vigentes que deben cumplirse con respecto al suministro de materiales, equipos, mano de obra, encofrados, tuberías embebidas, juntas de construcción, transporte, vaciado, curado, desencofrado y ensayos de concretos requeridos durante el desarrollo de la obra. Comprende la construcción de la totalidad de elementos que requieran concreto, los cuales se construirán de acuerdo con los detalles consignados en los planos estructurales y a las recomendaciones contenidas en el estudio de suelos.
Se deberá realizar el diseño de mezclas que serán utilizadas durante el transcurso de la obra, las dosificaciones, granulometría y demás condiciones óptimas para obtener las resistencias del concreto especificado para el proyecto, diseño que deberá alcanzarse a la Supervisión.
1.2 MATERIALES
Esta especificación indica las normas que se deben cumplir en lo referente a materiales, preparación y utilización de concretos con resistencias entre 140 y 210 kg/cm2, se entiende que la resistencia se alcanza a los 28 días según las normas ASTM y ACI.
El concreto está constituido por una pasta aglutinante de cemento Pórtland, agua y materiales granulares de fuentes naturales o de trituración tales como grava o triturado como agregado grueso y arena como agregado fino.
En caso de preparar la mezcla en obra, la Supervisión autorizará tanto los métodos como los materiales a emplear; en caso que el concreto empleado sea suministrado por una planta, esta deberá garantizar la calidad del material.
a) CEMENTO
El cemento utilizado debe ser cemento Pórtland tipo 1P y deberá corresponder a aquel sobre el cual se hace la dosificación del concreto. Debe cumplir con Normas Técnicas Peruanas.
Normas • NTP 334.009. • AAHTO M-85. • ASTM C150.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | Almacenamiento
El cemento se almacenará en depósitos cubiertos libres de humedad y bien ventilados; se colocará sobre plataformas de madera elevadas por lo menos 15cm sobre el nivel del suelo, en arrumes que no sobrepasarán los dos metros de altura y no deberán colocarse mas de 14 sacos uno sobre otro. También deberán estar separados por lo menos en 50cm de las paredes. Se tendrá especial cuidado en evitar la absorción de humedad. El cemento deberá utilizarse en obra, siguiendo estrictamente el orden cronológico de recibo. Cumplidas las anteriores condiciones, no se requerirá de ensayos para determinar la calidad del cemento, excepto cuando haya razones para suponer que éste haya podido alterarse ó que el período de almacenamiento sea superior a los dos meses. En estos casos el Supervisor deberá exigir las pruebas necesarias que demuestren que el cemento se halla en condiciones satisfactorias para su empleo en obra.
Las pruebas se harán en un laboratorio competente previamente aprobado por la Supervisión y tendrán como base las normas descritas en el ítem anterior b) AGREGADOS
El agregado fino consistirá en arena natural, arena manufacturada o una combinación de ambas. El agregado grueso consistirá en piedra triturada, grava, o una combinación de éstas.
Agregado Fino
El Ing. Residente obtendrá la arena en fuentes que deben ser previamente aprobadas por el Supervisor. La aprobación de la fuente no implica una aprobación tácita de todo el material extraído de ella. La arena debe ser uniforme, limpia, densa y libre de toda materia orgánica.
El agregado fino deberá estar gradado dentro de los siguientes límites:
TAMIZ (mm) PORCENTAJE QUE PASA
9.5 mm (3/8") 100 4.75 mm (No. 4) 95 - 100 2.36 mm (No. 8) 80 - 100 1.18 mm (No. 16) 50 - 85 6.00 um (No. 30) 25 - 60 300 um (No. 50) 10 - 30 150 um (No. 100) 2 - 10
En ningún caso, el agregado fino podrá tener más de cuarenta y cinco por ciento (45%) de material retenido entre dos tamices consecutivos. El Módulo de Finura se encontrará entre 2.3 y 3.1.
Durante el periodo de construcción no se permitirán variaciones mayores de 0.2 en el modulo de fineza, con respecto al valor correspondiente a la curva adoptada para la fórmula de trabajo.
El agregado fino no podrá presentar pérdidas superiores a diez por ciento (10%) o quince por ciento (15%), al ser sometido a la prueba de solidez en sulfatos de sodio o magnesio, respectivamente, según la norma MTC E 209.
En caso de no cumplirse esta condición, el agregado podrá aceptarse siempre que habiendo sido empleado para preparar concretos de características similares, expuestas a condiciones ambientales parecidas durante largo tiempo, haya dado pruebas de comportamiento satisfactorio.
El equivalente de arena, medido según la norma MTC E 114, será sesenta (60% min.) mínimo para concretos de f’c < 210 kg. / cm2 y para resistencias mayores setenta y cinco por ciento (75%) como mínimo.
Agregado grueso
El agregado grueso será grava tamizada o roca triturada lavada, de la mejor calidad y proveniente de fuentes previamente autorizadas por la Supervisión. Se
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
debe controlar la calidad del material en cuanto a uniformidad y verificar que se encuentre libre de lodos y materiales orgánicos.
El tamaño de los agregados gruesos puede variar entre ½” y 1½”. Los agregados gruesos tendrán una gradación comprendida entre los límites especificados a continuación:
Sí de acuerdo con el criterio del Supervisor, las condiciones del sitio, las circunstancias o la magnitud de la obra no es posible realizar los ensayos de los materiales, la aceptación de los agregados quedará al juicio del Supervisor, sin eximir al Ing. Residente en ningún caso de su responsabilidad.
Almacenamiento
El almacenamiento de agregados fino y grueso deberá hacerse en sitios especialmente preparados para este fin que permitan conservar el material libre de tierra y elementos extraños.
Los agregados se almacenarán en forma separada de manera que se evite la segregación de tamaños. La extracción se hará en forma tal que se evite la separación de los materiales. Se deberá contar con una provisión suficiente de agregados que permitan mantener el vaciado de concreto en forma continua. c) AGUA
El agua que se utilice para preparar y curar el concreto deberá ser limpia y libre de cantidades excesivas de limo, material orgánico, sales y demás impurezas. Deberá cumplir con lo especificado en la norma MTC E 716.
d) ADITIVOS
Solo se podrán utilizar cuando así lo indiquen expresamente los planos y especificaciones particulares y además cuenten con aprobación de la Supervisión. Los aditivos serán usados siguiendo las instrucciones del fabricante y deberá cumplir con la norma ASTM C-494.
MEZCLADO Y COLOCACIÓN
Antes de comenzar el mezclado y colocación del concreto deberá tenerse cuidado de que todo el equipo que se va a emplear esté limpio, que las formas estén construidas en forma correcta, adecuadamente húmedas y tratadas con antiadherentes, y que el acero de refuerzo esté debidamente colocado de acuerdo con los planos y especificaciones.
En caso de utilizar la mezcla en obra, el concreto se deberá mezclar por medios mecánicos con el uso de una mezcladora. Deberá evitarse un mezclado muy prolongado que tienda a romper el agregado. Antes de añadir materiales nuevos a la mezcladora, ésta deberá desocuparse totalmente.
La operación del transporte del concreto al sitio de vaciado, deberá hacerse por métodos que eviten la segregación de los materiales de concreto y su endurecimiento o pérdida de plasticidad. Se deberá transportar el concreto a un
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
sitio tan próximo como sea posible al de su colocación, para evitar manipuleos adicionales que contribuyen a la segregación de los materiales. Igualmente se colocará dentro de la forma tan cerca como sea posible en su posición final, sin desplazarlo excesivamente con el vibrador.
No se permitirá la colocación de concreto con más de 30 minutos de posterioridad a su preparación.
No se permitirá adicionar agua al concreto ya preparado, para mejorar su plasticidad. El concreto no se dejará caer de alturas mayores de 1 metro, salvo en el caso de columnas o muros en el cual la altura máxima dentro de la forma será de 3 metros.
El concreto deberá consolidarse por medio de vibradores. Se deberá tener especial cuidado de que el concreto rodee completamente el refuerzo y llegue a todos los sitios, especialmente las esquinas. No se permitirá desplazar el concreto de un sitio a otro, dentro de las formas, con el vibrador.
En los muros y las columnas el Supervisor podrá autorizar que se golpeen los travesaños o mordazas para facilitar la consolidación del concreto, siempre y cuando haya la seguridad de que no se va a desplomar o dañar la forma. No se deberá aplicar el vibrador directamente sobre el refuerzo porque se puede destruir la adherencia con el concreto que haya comenzado a fraguar.
En caso de secciones muy reforzadas, en formas profundas como las de muros o columnas, o cuando la vibración no asegure el completo recubrimiento del refuerzo, se deberá colocar una primera capa de espesor no menor de 3 cm. de mortero mezclado con las mismas proporciones arena/cemento que el concreto; este mortero debe colocarse inmediatamente antes de iniciar el vaciado del concreto de tal manera que en ese momento el mortero se encuentre plástico, es decir, ni endurecido ni fluido.
CURADO
Todas las superficies del concreto se protegerán del sol adecuadamente. También se protegerá el concreto fresco de las lluvias, agua corriente, vientos y otros factores perjudiciales. Para asegurar un curado adecuado del concreto, éste debe mantenerse húmedo y a una temperatura no menor de 10 grados centígrados ó 50° F, por los menos durante una semana (7 días). La humedad en el concreto puede lograrse por medio de rociados periódicos o cubriéndolo con un material que se mantenga húmedo. Debe ponerse especial atención al curado húmedo de elementos horizontales o que tengan superficie tales como vigas, placas, muros, etc.
El Ing. Residente podrá hacer el curado por medio de compuestos sellantes conformados de acuerdo con la especificación del fabricante. El compuesto se aplicará a pistola ó brocha inmediatamente sea retirada la formaleta sobre el concreto saturado con superficie seca y deberá formar una membrana que contenga el agua. En caso de usar sellador para el curado, las reparaciones del concreto no podrán hacerse hasta después de terminar el curado general de las superficies.
CRITERIOS PARA LA ACEPTACIÓN DEL CONCRETO
Cada muestra que se tome del concreto debe estar constituida, de acuerdo al método MTC E 701, por 9 cilindros, que se deben ensayar a la compresión así: 3 a los 7 días, 3 a los 14 días y 3 a los 28 días. El resultado del ensayo es el promedio de las resistencias de los cilindros. La toma y ensayo de las muestras debe hacerse según el procedimiento indicado en las normas.
Los resultados de los ensayos serán evaluados por la Supervisión, quien en caso de que estos se encuentren por debajo de los valores especificados para cada clase de concreto, podrá ordenar pruebas adicionales ó la demolición de las estructuras correspondientes.
Si el concreto no cumple los requisitos de resistencia establecidos, se hará, conjuntamente entre el Supervisor y el Ing. Residente, un estudio de la estructura para determinar si es aceptable o no y en este caso definir, con el Calculista, las
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
reparaciones necesarias que correrán a cargo del Ing. Residente, sin mengua ninguna de su responsabilidad.
Las investigaciones y comprobaciones sobre la estructura pueden ser: • Investigación analítica de la seguridad de la estructura.
• Pruebas con martillo de impacto.
• Tomas y ensayo de núcleos de concreto en la estructura. • Ensayos de carga.
• Otros procedimientos. (Propuestos por el Ing. Residente y aprobados por la Supervisión)
Cuando se prevean dificultades especiales en el curado, se deberán tomar muestras adicionales de los concretos, para curar en la obra en condiciones similares a las que se tendrán en el curado de la estructura. Este se considerará aceptable si los cilindros así curados dan resistencias no menores del 85% de los cilindros curados en las condiciones y con los procedimientos descritos en la norma MTC E 701. Si esta condición no se cumple, deberá mejorarse el curado y proceder de acuerdo con lo indicado anteriormente.
RESANES EN EL CONCRETO
El Ing. Residente debe tomar todas las medidas pertinentes para evitar defectos e imperfecciones en el concreto. Si sucede este evento se deben hacer las reparaciones necesarias por parte de personal especializado y bajo supervisión directa de la Supervisión.
La demolición o reparación del elemento de concreto quedará a juicio del Supervisor, dependiendo del tamaño del daño y la importancia estructural del elemento afectado. Los costos por concepto de demoliciones y reparaciones correrán por cuenta del Ing. Residente sin que se constituya como obra adicional que implique un reconocimiento por parte del Supervisor o sea motivo de prórrogas en los plazos de ejecución pactados.
La reparación de las superficies de concreto deberá hacerse durante las 24 horas siguientes al retiro de las formas.
Todos los sobrantes y rebabas del concreto que hayan fluido a través de los empates de la forma o en la unión de los elementos prefabricados, deberán esmerilarse en forma cuidadosa.
Cuando la reparación sea pertinente, la Supervisión fijará el proceso a seguir. Para resanar se debe picar la zona afectada hasta retirar completamente el concreto imperfecto y reemplazarlo con un mortero mezclado en condiciones tales que las relaciones de arena – cemento y agua – cemento sea igual a las del concreto especificado.
JUNTAS
Las juntas de construcción se harán según lo indicado en los planos y en los sitios en donde se requiera, de acuerdo con las condiciones en que se ejecuten los trabajos previa aprobación de la Supervisión. La superficie de concreto en la que se forme la junta se limpiará con cepillos de acero u otros medios que permitan remover la lechada, los agregados sueltos y cualquier materia extraña. Se eliminará de la superficie el agua estancada e inmediatamente antes de iniciar la colocación de concreto nuevo, se humedecerá intensamente la superficie y se cubrirá con una capa de mortero ó lechada de cemento.
Las juntas de dilatación se construirán en la forma y en los sitios indicados en los planos ó por la Supervisión. Los sellos de cinta se colocarán centrados en las juntas y se asegurarán firmemente para que conserven su correcta ubicación durante el vaciado de concreto. Los empates e intersecciones de la cinta deberán mantener la continuidad del sello y se efectuarán de acuerdo con las instrucciones del fabricante.
Las juntas no indicadas en los planos, se harán y localizarán de tal manera que no perjudiquen la resistencia de la estructura.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | Desviaciones máximas admisibles de las dimensiones laterales
• Vigas, columnas, placas, pilas muros y estructuras similares de concreto reforzado -10mm a + 20 mm.
• Muros, estribos y cimientos -10mm a + 20 mm.
El desplazamiento de las obras, con respecto a la localización indicada en los planos, no podrá ser mayor que la desviación máxima (+) indicada.
Regularidad de la Superficie:
La superficie no podrá presentar irregularidades que superen los límites que se indican a continuación, al colocar sobre la superficie una regla de tres metros (3m)
• Placas y veredas. 4mm
• Otras superficies de concreto simple o reforzado. 10mm
• Muros de concreto ciclópeo. 20mm
MEDICIÓN
La unidad de medida será el metro cúbico (m3), aproximado al décimo de metro cúbico, de mezcla de concreto realmente suministrada, colocada y consolidada en obra, debidamente aceptada por el Supervisor.
PAGO
El pago se hará al precio indicado por toda obra ejecutada de acuerdo con esta especificación y aceptada a satisfacción por el Ingeniero Supervisor.
El precio unitario deberá incluir, también, los costos por concepto de patentes utilizadas por el Ingeniero; suministro, instalación y operación de los equipos; la preparación de la superficie de las excavaciones, el suministro de materiales y accesorios para los encofrados y la obra falsa y su construcción y remoción; el diseño y elaboración de las mezclas de concreto, su carga, transporte al sitio de la obra, colocación, vibrado, curado del concreto terminado, ejecución de juntas, acabado, reparación de desperfectos, limpieza final de la zona de las obras, y en general, todo costo relacionado con la correcta ejecución de los trabajos especificados, las instrucciones del Supervisor y lo dispuesto en los pliegos de especificación.
1.2 ENCOFRADO Y DESENCOFRADO NORMAL 1.2.1 DESCRIPCIÓN
Los encofrados son formas que pueden ser de madera, acero fibra acrílica, etc., cuyo objeto principal es contener al concreto dándole la forma requerida debiendo esta de acuerdo con lo especificado en la norma de ACI-347.
Estos deben tener la capacidad suficiente para resistir la presión resultante de la colocación y vibrado del concreto y la suficiente rigidez para mantener las tolerancias especificadas.
Las formas deberán ser herméticas para evitar la filtración del concreto y serán debidamente arriostradas o ligadas entre sí de manera que se mantenga en la posición y forma deseada con las seguridades del caso.
1.2.2 TOLERANCIAS
En la ejecución de las formas ejecutadas para el encofrado no siempre se obtienen las dimensiones exactas por lo que se ha previsto una cierta tolerancia, esto no quiere decir que deben usarse en forma generalizada.
1.2.3 DESENCOFRADO
Para llevar a cabo el desencofrado de las formas, se deben tomar precauciones las que debidamente observadas en su ejecución deben brindar un buen resultado. Las precauciones a tomarse son:
No desencofrar hasta que el concreto haya endurecido lo suficiente, para que con las operaciones pertinentes no sufra desgarramientos en su estructura ni deformaciones permanentes.
Las formas no deben removerse sin la autorización del Supervisor, debiendo quedar el tiempo necesario para que el concreto obtenga la dureza conveniente.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | 1.2.4 MEDICIÓN
El método de medición será por metros cuadrados (m2) de madera tornillo obtenidos de la altura por su longitud, según lo indica en los planos y aprobados por el Supervisor.
1.2.5 PAGO
El área determinada como está dispuesto, será pagado al precio unitario del presupuesto por metro cuadrado de encofrado y desencofrado con madera tornillo según lo que indican los planos, entendiéndose que dicho precio y pago constituirá compensación total por mano de obra, materiales (madera, clavos, alambres), herramientas e imprevistos necesarios para la ejecución de esta partida.
1.3 ACERO DE REFUERZO 1.3.1 DESCRIPCIÓN
Esta especificación reúne todos los requisitos que deben cumplir las barras de acero empleadas como refuerzo del concreto.
1.3.2 MATERIALES
Las barras de superficie lisa se utilizarán en diámetros iguales o inferiores a 1/4” y las de superficie corrugada en diámetros mayores En el caso de espirales o cables se podrán utilizar alambre liso. Las barras corrugadas de refuerzo deberán cumplir con la especificación para barras de acero con resaltes para concreto armado (ITINTEC 341.031).
El alambre corrugado para refuerzo del concreto deberá cumplir con la Norma ITINTEC 341.O68, no debiendo ser el diámetro del alambre inferior a 5,5 mm. Para alambre con una resistencia a la fluencia f’y superiora 4200 kg/cm2, el valor del y será el esfuerzo correspondiente a una deformación unitaria del 0, 35%. Las barras lisas para refuerzo deben cumplir con las especificaciones indicadas en la anterior No se usarán barras lisas para diámetros > de 6,4 mm.
El acero está especificado en los planos en base a su carga de fluencia f’y = 4,200 kg/cm2, debiendo satisfacerlas siguientes condiciones:
• Corrugaciones de acuerda a la norma ASTM A-615 • Carga de roturo mínima: 5,900 kg/cm2
• Elongación mínima a la rotura en 20 diámetros: 8 %
Las barras de refuerzo en concreto deberán cumplir con especificaciones de la norma ASTMA – 184.
1.3.3 EJECUCIÓN
Se utilizará el tipo de refuerzo especificado en los planos. El cambio de la clase de acero requiere la autorización expresa del Supervisor.
Todo el acero de refuerzo de cualquier elemento, debe estar colocado en su sitio con 24 horas de anticipación al proceso de vaciado, para poder ser inspeccionado por la Supervisión. En casos normales no se requiere realizar ensayos para comprobar las características del acero.
Sin embargo, cuando el Supervisor considere que existen razones para dudar de su calidad, podrá ordenar los ensayos a que se refieren las normas técnicas. Antes de quedar cubiertas por el concreto, debe comprobarse que las varillas de refuerzo no presenten suciedades como polvo, barro, aceite, oxido ú otros elementos o sustancias que afecten la adherencia con el concreto.
Las varillas utilizadas para el refuerzo del concreto cumplirán los siguientes requisitos para tolerancias de fabricación:
• Longitud de Corte: + 2.5 cm.
• Estribos, espirales y soportes: + 1.2 cm.
Las varillas serán colocadas siguiendo las siguientes tolerancias: • Cobertura de Concreto a las superficies: + 4 mm.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
• Varillas superiores en losas y vigas miembros de 20 cm. de profundidad o menos: + 6 mm.
• Miembros de más de 20 cm. Pero inferior a 5 cm. de profundidad: + 1.2 cm. • Miembros de más de 60 cm. de profundidad: + 2.5 cm.
Sólo se aceptará el doblado en frío de las varillas; no se permitirá el redoblado de las varillas.
El diámetro del doblez medido a la cara interior de la barre no deberá ser menor a:
a.- En barras longitudinales: Barras de 3/8” a 1”: 6 db Barras de 1 1/8” á 1 3/8”: 8 db b.- En estribos: Estribos de 3/8” á 5/8”: 4 db Estribos de3 /4”á 5/8”: 6 db db = diámetro de la barra.
Para mantener los recubrimientos de concreto ó entre el acero y la forma, sólo se podrán utilizar bloques de concreto o elementos metálicos tales como puentes, estribos, taches, amarres superiores, etc. No se autorizará el empleo de trozos de ladrillo, tubería metálica, bloques de madera u otros elementos que desmejoren la calidad del acabado final del concreto.
El refuerzo se utilizará en las longitudes indicadas en los planos; cualquier variación en los empalmes y traslapes tendrá que ser aprobada por el Supervisor, previa consulta y autorización expresa del Ingeniero estructural. 1.3.4 MEDICIÓN
El acero de refuerzo se medirá en kilogramos. Para tal efecto, se determinará la longitud neta del acero de refuerzo y luego transformada a peso, para cada uno de los diferentes diámetros estipulados y que haya sido colocado de acuerdo a las especificaciones técnicas, a los planos y a lo prescrito por la Supervisión. 1.3.5 PAGO
El pago se efectuará por kilogramos habilitados (kg) según el precio unitario del contrato el cuál incluye la mano de obra, materiales y equipo para la correcta ejecución de los trabajos, aprobados debidamente por la Supervisión.
05.04.04 LADRILLO HUECO DE ARCILLA 15x30x30 LOSA ALIGERADA DESCRIPCIÓN
Es la unidad de albañilería del techo aligerado, construida con arcilla, deberá cumplir Las especificaciones generales de este documento.
METODOS DE MEDICIÓN
El método de medición será por unidad (u) BASES DE PAGO
El pago de estos trabajos se hará en forma global de acuerdo a los precios que se encuentran definidos en el presupuesto y de acuerdo al avance verificado por la Inspección. Este pago incluye mano de obra, materiales, equipos y herramientas.
06.00.00 MUROS Y TABIQUES DE ALBAÑILERIA 06.01.00 ALBAÑILERIA
06.01.01 MUROS DE LADRILLO KK DE SOGA DESCRIPCION
Los muros de albañilería serán construidos en los espesores y con las características indicadas en los planos.
Se utilizarán unidades de ladrillo mecanizado de primera calidad, con dimensiones, textura y color uniformes y aristas bien determinadas y debidamente aceptadas por la Supervisión; se rechazarán los ladrillos que
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
presenten los siguientes defectos: los sumamente porosos, desmenuzables, permeables, insuficientemente cocidos, los que al ser golpeados con el martillo emitan un sonido sordo, que presenten resquebrajaduras, fracturas, hendiduras o grietas, los vidriosos, deformes y retorcidos; los que contengan materias extrañas, profundas o superficiales como conchuelas, grumos de naturaleza calcárea, residuos de materiales orgánicos, manchas y vetas de origen salitroso. El muro cumplirá con lo especificado en los planos en lo referente a su acabado. Cualquier rebaba de mortero será limpiada de tal forma que el muro quede perfectamente liso.
Si los planos no especifican acabado, la presentación del muro será ladrillo caravista por ambas caras.
Todas las hiladas deben quedar perfectamente niveladas, alineadas y aplomadas.
Las juntas verticales y horizontales deberán quedar completamente llenas, deben ser uniformes y su espesor será 1.5cm promedio, con un mínimo de 1.2cm, y máximo de 2cm.
Comprende la construcción de todos los muros y tabiques en ladrillo de acuerdo con las dimensiones y detalles de planos.
Los muros deben quedar perfectamente verticales, alineados y formando los ángulos indicados en los planos, se exigirá que la construcción de los muros se ajuste a la medidas precisas que estén anotadas en los planos.
Todos los ladrillos deberán unirse con mortero de cemento según se especifiquen los planos y/o en estas especificaciones. El ladrillo después de humedecido, se asentará sobre el mortero según el aparejo de los muros de acuerdo a planos. Deberá tenerse especial cuidado con que los muros queden en perfecta alineación.
En la sección de cruce de dos o más muros se asentarán los ladrillos en forma tal, que se levanten simultáneamente los muros concurrentes. Se evitarán los endentados y las cajuelas para los amarres en las secciones de enlace de dos o más muros. Solo se utilizarán los endentados para el amarre de los muros con columnas esquineras o de amarre; mitades o cuartos de ladrillos se emplearán únicamente para el remate de los muros. En todos los casos la altura máxima de muro que se levantará por jornada será de 1/2 altura. Una sola calidad de mortero deberá emplearse en un mismo muro o en los muros que se entrecrucen.
El mortero de las juntas verticales y horizontales se repartirá uniformemente de tal manera que queden perfectamente niveladas las hiladas; los ladrillos se pegarán por hiladas horizontales conservando la verticalidad perfecta del muro mediante plomada y nivel.
Se tendrá especial cuidado con los ductos de instalaciones hidráulicas, eléctricas u otras a que hubiera lugar.
El asentado de los ladrillos en general, será hecho prolijamente y en particular se pondrá atención a la calidad de ladrillo, a la ejecución de las juntas, al aplomo del muro y perfiles de derrames, a la dosificación, preparación y colocación del mortero así como la limpieza de las caras expuestas de los ladrillos. Se recomienda el empleo de escantillón.
Se rechazarán todos los muros que presenten abombamientos por imprevisiones en el forme de los mismos, o por cualquier otra causa.
METODO DE MEDICIÓN
La unidad de medida será el metro cuadrado (m2) de superficie de muros de ladrillo ejecutados y recibidos a satisfacción de la Supervisión. Se descontarán en las mediciones todos los vanos, es decir se pagará la superficie realmente ejecutada.
BASES DE PAGO
Dentro de esta modalidad de pago se incluyen todas las actividades anteriormente descritas en el alcance, hiladas, mano de obra, equipos,
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
herramientas, suministro de materiales como ladrillo y mortero, refuerzo horizontal y demás detalles de muros de frontón indicado en los planos del proyecto.
06.02.00 REVOQUES ENLUCIDOS Y MOLDURAS 06.02.01 TARRAJEO DE MUROS INTERIORES 06.02.02 TARRAJEO DE MUROS EXTERIORES
GENERALIDADES
Comprende los trabajos de acabados factibles de realizarse en los elementos constructivos con proporciones definidas de mezcla y con el objeto de presentar una superficie de protección y un mejor aspecto de la misma.
Calidad de la arena : La arena a usarse en los tarrajeos siempre y cuando este seca deberá pasar el integro de la muestra por la criba Nro. 8, no mas del 80% de la criba Nro. 30, no mas del 20% por la criba Nro. 50, no mas del 5% por la criba Nro. 100. Será arena, limpia, uniforme con granulometría que sea de fina a gruesa, libre de materiales orgánicos, salitrosos, siendo de preferencia arena de rió, o piedra molida de cuarzo, marmólica de materiales silicios o calcáreos, libre de sales, residuos vegetales y otros elementos perjudiciales.
El trabajo estará constituido por un tarrajeo que presentara una superficie plana horizontal, pero de aspecto ligeramente rugoso para dar una superficie adecuada.
Las proporciones de las mezcla a usarse en el tarrajeo, puede ser 1;4, 1;5, 1;6, de acuerdo a lo determinado por el Ingeniero inspector, se someterá a un curado continuo de agua por espacio mínimo de 2 días .
El tarrajeo se hará con cintas de mortero pobre 1:7, cemento-arena, corridas paralelamente a lo largo de junta, la mezcla del tarrajeo será en proporción de 1:5, las cintas se alinearan y sobre saldrán en espesor exacto del tarrajeo y estarán espaciadas partiendo lo mas cerca posible de la unión de las esquinas, luego de rellenar el espacio entre las cintas se aplicaran estas y en su lugar se rellenara con mezcla un poco mas fuerte que la usada en el tarrajeo, las cintas no deben conformar parte del tarrajeo.
Las juntas deben efectuarse con toda nitidez y los ángulos deben ser perfilados y presentar sus aristas vivas, Irán en los lugares indicados en los planos de detalle o cuadros acabados.
METODO DE MEDICION Y FORMA DE PAGO
La unidad de medida para el pago es por m2 y se valorizará mediante la cantidad de la partida y su costo unitario.
07.00.00 PINTURA
07.01.00 PINTURA LATEX DOS MANOS PARA MUROS INTERIORES 07.02.00 PINTURA LATEX DOS MANOS PARA MUROS EXTERIORES
DESCRIPCIÓN
Se deberá aplicar dos manos de pintura látex acrílica satinada CPP o similar de primera calidad.
Todas las superficies que se vayan a pintar, se limpiarán cuidadosamente quitándoles el polvo, la grasa, el mortero que puedan tener y resanando los huecos y desportilladuras, se aplicarán luego una o dos capas de base blanca y posteriormente una o dos capas de imprimante según se requiera y sea aprobado por la Supervisión y encima dos capas de pintura, extendidas en forma de pareja y ordenada sin rayas, goteras o huellas de brochas.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
Nunca se aplicará pintura sobre superficies húmedas o antes de que la mano anterior esté completamente seca y haya transcurrido por lo menos una hora desde su aplicación.
La pintura será tipo látex para interiores y de primera calidad en los colores indicados en los planos.
Los daños ocasionados en equipos o elementos, instalaciones, acabados, puertas, marcos de puertas y pisos en el área de intervención serán de responsabilidad del Ing. Residente y asumirá su reparación de cada uno de éstos elementos en las condiciones en que se encontraban.
La superficie será revisada por el Supervisor y se verificara que el acabado y pintura sea el correcto sin que haya rugosidades, ondulaciones y diferentes planos de acabado en una misma superficie del muro, el trabajo podrá ser rechazado y arreglado por el Ing. Residente hasta la total aceptación a satisfacción por el Supervisor.
Se debe preparar la superficie eliminando impurezas que puedan atacar la pintura, desmejorar su adherencia, o alterar el acabado final.
Se deben utilizar brochas de ½” a 1" para marcos, rejas y superficies angostas, de 6" a 7" para muros rasos y superficies externas, rodillos para superficies grandes y planas, pistolas de aspersión para acabados que así lo exijan. Previa iniciación de la aplicación se cubrirán con periódicos las áreas que no deban ser salpicadas, se harán las diluciones y mezclas indicadas por los fabricantes, y se procederá aplicando el número de manos recomendadas.
En todos los casos en las superficies pintadas se exigirá un cubrimiento total y uniforme, de acabado terso, libres de defectos como, grumos, parches, manchas, marcas de brochas, chorreos, burbujas, o cualquier imperfección aparente de la superficie.
Antes de aplicar la pintura base se pulirá con papel de lija Nº60 en una sola dirección evitando las rayas y limpiando el polvo resultante.
Antes de aplicar la primera mano de pintura, se eliminarán las partes flojas, se limpiarán las manchas de grasa y se corregirán todas las imperfecciones, luego se lijará y se limpiará totalmente el polvo.
Una vez resanada la capa de tarrajeo se aplicará la primera mano de pintura base con la cual aparecerán otros defectos que serán indicados por el Supervisor y corregidos por el Ing. Residente.
Sobre las superficies así preparadas se aplicarán las manos necesarias de pintura de primera calidad a base de látex polivinílico de calidad o emulsiones vinilacrílicas, con pigmentos y cargas, altamente estabilizadas a la acción del medio ambiente y la luz, con una resistencia a la abrasión húmeda superior a los 400 ciclos, con un porcentaje en peso de resina sobre el total de sólidos en peso del 10%, de rápido secado al tacto y que formen una película de un espesor de 1.5 a 2 mils seco por capa (38 a 50 micrómetros), de excelente durabilidad y resistencia al lavado con agua y jabón en dos semanas, y con un rendimiento promedio de 24 m2/gln a dos manos, y que forme una película de espesor de 3 a 4 mils seca; que podrá ser aplicado con brocha, rodillo o pistola y que de como resultado una superficie homogénea en el color y libre de salpicaduras, goteras. Esta partida incluye el pintado de las columnas y vigas de las puertas de ingreso, a los sobrecimientos de la reja metálica y al muro de frontón, de acuerdo a las especificaciones y detalles del proyecto.
METODO DE MEDICIÓN
La medición se realizará por metro cuadrado (m2) de superficie pintada. BASES DE PAGO
El valor de este ítem incluye todos las actividades anteriormente descritos en el alcance, herramientas, equipos suministro de los materiales, armado de andamios etc. y cualquier otra actividad o elemento exigido por la Supervisión, que a su criterio sean necesarios para desarrollar correctamente esta labor constructiva.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA | 08.00.00 CARPINTERIA METALICA
08.01.00 PUERTA METALICA INC. COLOCACION 08.02.00 ESCALERA DE GATO INC. COLOCACION 08.04.00 CERRADURA PUERTAS
08.06.00 BISAGRA TUBULAR GENERALIDADES
Este rubro comprende los trabajos que se ejecutaran con el elemento metálico que no tenga como función estructura resistente, bajo el concepto de carpintería metálica. Esta o están comprendidas las puertas, ventanas, mamparas, rejas y estructuras similares que se ejecutan con perfiles especiales, barras, planchas, platinos sean estas de hierro, aluminio, etc.
Cuando no se especifique el diseño de algún elemento el ejecutar presentara planos detallados de su ejecución así como muestra de los perfiles y acabados para la aprobación del Ingeniero Inspector.
La carpintería metálica contiene los elementos necesarios para su buen funcionamiento, seguridad, y acabado, debiendo acabar lo correspondiente de acuerdo a la aprobación del Ingeniero Inspector.
MATERIALES
Los elementos a utilizarse para las barandas serán tubos de cañeria negra de 1 1/2” por 1/8” de espesor
ACABADOS
Las barras y tubos serán rectos y lisos sin dobladuras, abolladuras y oxidaciones, de formas geométricas bien definidas.
ACEPTACION
No se aceptaran piezas que tengan porosidades, cavidades, cangrejeras, abombados, ampollas grietas ni huellas de dominación
SOLDADURAS
Se usaran electrodos similares a los 35 N 6011 tipo de penetración.
La soldadura será del tipo de profundidad y se aplicara las indicaciones del fabricante de los electrodos.
En caso de trabajo de plancha delgada podrá usarse soldadura eléctrica del tipo de punto.
PINTURA ANTICORROSIVA
Se aplicara en toda la carpintería metálica conforme alas recomendaciones del fabricante y a lo detallado en el capitulo correspondiente de las presentes especificaciones
TRABAJOS COMPRENDIDOS
El ejecutor deberá presentar todos los trabajos de carpintería de fierro que se encuentran indicados y/o detallados en los planos, así como todos los trabajos que sean necesarios para completar el proyecto.
MUNICIPALIDAD DISTRITAL DE MOLLEBAYA - AREQUIPA |
La Carpintería de fierro ejecutada por operarios expertos en un taller provisto de las mejores herramientas y equipos para cortar, doblar, soldar, esmerilar, arenar, pulir, etc. que aseguren un perfecto acabado de acuerdo a la mejor practica industrial de la actualidad, con encuentros y ensambles exactos de acuerdo con los detalles indicados en planos.
ANCLAJE
Los planos muestran por lo general los requerimientos arquitectónicos, siendo de responsabilidad del ejecutor de proveer la colocación de anclajes y platinos empotrados en la albañilería cuando no se indica en los planos destinados a soldar los marcos, así como cualquier otro elemento de sujeción para garantizar la perfecta estabilidad y seguridad de las piezas que se montan.
08.03.00 CERCO PERIMETRICO MALLA METALICA INC/COLC DESCRIPCION
Estas partidas comprenden la rehabilitación y mantenimiento de la malla perimétrica existente del parque, desechando aquellos elementos demasiados deteriorados y la implementación de la malla de protección de la losa para lo cual se utilizará parantes cada 2.50m con tubo de FºNº 2.5” x2” enmarcados con ángulos de 1 1/4” x 1/8” y parantes internos de tubo electrosoldado de 1” , la malla es del tipo galvanizado de 2”x2” x Nº 10 de acuerdo a los planos de detalle.
METODO DE MEDICIÓN
La reja metálica se medirá por metro cuadrado (m2), debidamente rehabilitada. construido e instalado, de acuerdo a los planos y detalles del proyecto.
FORMA DE PAGO
El valor será el precio global estipulado dentro del contrato e incluye: materiales, equipos, mano de obra y demás costos directos e indirectos necesarios para su correcta ejecución.
08.05.00 PUERTAS METALICAS DE INGRESOS DESCRIPCIÓN
Esta partida comprende la ejecución de las puertas metálica según diseño en los ingresos del parque, la cual se encuentra ejecutada con tubos cuadrados de ½” enmarcadas con ángulo de 1” x 1/8”, y travesaños de platina de 1” x 1/8”, con 2 bisagras torneadas tipo gozne de 3/8” x 4” por hoja y picaportes de 5/8” x 8” para cerramiento horizontal y vertical, de acuerdo a los planos de detalle.
METODO DE MEDICIÓN
Las puertas metálicas en el parque se medirá por unidad (und), debidamente construida e instalada, de acuerdo a los planos y detalles del proyecto.
FORMA DE PAGO
El valor será el precio unitario estipulado dentro del contrato e incluye: materiales, equipos, mano de obra y demás costos directos e indirectos necesarios para su correcta ejecución.
09.00.00 VIDRIOS CRISTALES Y SIMILARES 09.01.00 VIDRIOS TRANSPARENTE SEMIDOBLE
DESCRIPCION
Los vidrios a emplearse serán tipo semidoble incoloro, limpios, cortados exactos y fijadas a las ventanas con silicona transparente.
