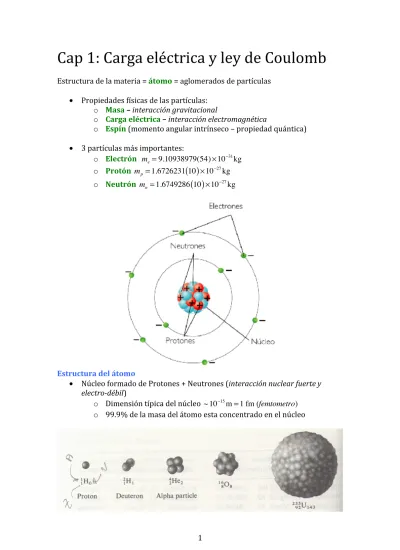

Cap 1: Carga eléctrica y ley de Coulomb
Estructura de la materia = átomo = aglomerados de partículas
• Propiedades físicas de las partículas: o Masa – interacción gravitacional
o Carga eléctrica – interacción electromagnética
o Espín (momento angular intrínseco – propiedad quántica) • 3 partículas más importantes: o Electrón me=9.10938979(54)×10 −31 kg o Protón mp =1.6726231 10
( )
×10 −27 kg o Neutrón mn =1.6749286 10( )
×10−27 kgEstructura del átomo
• Núcleo formado de Protones + Neutrones (interacción nuclear fuerte y electro-‐débil)
o Dimensión típica del núcleo ~ 10−15m=1 fm (femtometro)
o 99.9% de la masa del átomo esta concentrado en el núcleo
Dos tipos de cargas: positiva p y negativa e (neutrón no tiene carga n )
• Interacción electromagnética
o Repulsión si las cargas son de tipo similar
( )
+ + y( )
− − o Atracción si las cargas son de tipo inverso( )
+−
Como la carga del electrón es igual a la carga del protón los átomos tiende a ser neutros – mismo número de protones (= número atómico) que de electrones
• Nubes de electrón (orbitales) entorno del núcleo (interacción
electromagnética) = redistribución de energía (orbital = estado físico)
• Dos electrones por orbitales con espín diferentes – principio de exclusión de Pauli
• Producen estructuras en 3D
Ley de conservación de la carga:
• La suma algebraica de todas las cargas eléctricas en cualquier sistema cerrado es una constante
• Aún cuando las interacciones son de alta energía, ej. creación o destrucción de partículas (par electrón-‐positrón) la carga total es conservada
Ley de cuantificación: la carga total de un sistema es un múltiplo entero de la
carga de unidad básica (e) = la carga del electrón o protón
• e=1.60217733(49)×10−19
C
• Donde C = Coulomb; 1C = la carga de ~ 6×1018 electrones
Ionización: describe el estado donde un átomo o moléculas perdió uno (o más) electrón, produciendo un ion positiva (catión), o tiene más electrones que protones, produciendo un ion negativo (anión)– fenómeno importante para la formación de algunas moléculas (ligación iónica), ej. Na++Cl−→NaCl
Energía de ionización = energía (trabajo) necesaria para quitar un electrón del átomo neutro
• Unidad de energía = electronvolt; 1 eV=1.60217733(49)×10−19 J
• En los átomos más masivos los electrones de valencia son más lejos del núcleo explicando porque la energía de ionización es menor
Aislantes, conductores y semiconductores
La ligación covalente es cuando dos átomos forman una molécula compartiendo un electrón o par de electrones: Ej. ion H2
+ (una molécula H
2 con un solo electrón) • La función de distribución del electrón: probabilidad de encontrar el
electrón en la molécula; máximum cerca de los dos núcleos; Nota 1Å
=10−10
m esto es mucho más largo que la dimensión de un núcleo
Los átomos en una molécula de un cuerpo sólido forman nuevos orbitales común donde se comparten electrones de valencias
A un nivel más alto de energía se forma una banda de conducción donde los electrones son libres de mover se en la molécula – esta banda es separada por una
barrera de energía (energy gap Eg):
• Cuando la barrera de energía es demasiada alta, no hay electrones en la banda de conducción = aislante
• Cuando la barrera de energía es muy baja, hay muchos electrones en la banda de conducción = conductor (ej. Los metales)
o La Tierra es un bueno conductor, cualquier carga en contacto con la Tierra es asimilada
• Cuando la barrera de energía es intermediar (ej. 0<Eg <3.5 eV),
solamente los electrones con la energía correspondiente pueden pasar en la banda de conducción = semiconductor (ej. material que forma los chips de computador, o camera CCD)
Carga por conducción: carga que se transmite por contacto
Carga por inducción: a aproximar carga cerca de un conductor una carga opuesta se forma = carga inducida
• Se tiene movimiento de carga dentro del conductor hasta que las fuerzas de repulsión balancean las fuerzas de atracción
Fenómeno de polarización: en una solución iónica, los catións y anións son libres de mover se:
• La introducción de una molécula polar produce la polarización de carga de la solución
• El mismo fenómeno de
polarización se produce cuando se introduce una molécula polar en un liquido – las cargas más cercana de los dipoles produce un efecto de escudo
710 C APÍTU LO 21 Carga eléctrica y campo eléctrico
en especial el conocimiento de la geometría y del cálculo integral. Por esta razón, el lector verá que este capítulo y los siguientes son más demandantes en cuanto a nivel matemático que los anteriores. La recompensa por el esfuerzo adicional será una me-jor comprensión de los principios que se encuentran en el corazón de la física y la tec-nología modernas.
21.1
Carga eléctrica
En una época tan remota como 600 A.C., los griegos de la antigüedad descubrieron que cuando frotaban ámbar contra lana, el ámbar atraía otros objetos. En la actualidad decimos que con ese frotamiento el ámbar adquiere una carga eléctrica neta o que se carga. La palabra “eléctrico” se deriva del vocablo griego elektron, que significa ám-bar. Cuando al caminar una persona frota sus zapatos sobre una alfombra de nailon, se carga eléctricamente; también carga un peine si lo pasa por su cabello seco.
Las varillas de plástico y un trozo de piel (verdadera o falsa) son especialmente buenos para demostrar la electrostática, es decir, la interacción entre cargas eléctri-cas en reposo (o eléctri-casi en reposo). La figura 21.1a muestra dos varillas de plástico y un trozo de piel. Observamos que después de cargar las dos varillas frotándolas contra un trozo de piel, las varillas se repelen.
Cuando frotamos varillas de vidrio con seda, las varillas de vidrio también se car-gan y se repelen entre sí (figura 21.1b). Sin embargo, una varilla de plástico cargada
atraeotra varilla de vidrio también cargada; además, la varilla de plástico y la piel se atraen, al igual que el vidrio y la seda (figura 21.1c).
Estos experimentos y muchos otros parecidos han demostrado que hay exacta-mente dos tipos de carga eléctrica: la del plástico cuando se frota con piel y la del vi-drio al frotarse con seda. Benjamín Franklin (1706-1790) sugirió llamar a esas dos clases de carga negativay positiva, respectivamente, y tales nombres aún se utilizan. La varilla de plástico y la seda tienen carga negativa; en tanto que la varilla de vidrio y la piel tienen carga positiva.
Dos cargas positivas se repelen entre sí, al igual que dos cargas negativas. Una carga positiva y una negativa se atraen.
+ + + + + + + + + + + + + + Plástico Piel
a) Interacción entre varillas de plástico cuando se frotan con piel
– – – – –
– –– – – … pero después de frotarlas con piel, las varillas se repelen. Dos varillas de plástico simples ni se atraen ni se repelen …
Seda Vidrio
b) Interacción entre varillas de vidrio cuando se frotan con seda
+ + + + + ++ + ++ … pero después de frotarlas con seda, las varillas se repelen. Dos varillas de vidrio simples ni se atraen ni se repelen entre sí …
c) Interacción entre objetos con cargas opuestas
+ + + + +
– – – – –
… y la piel y el vidrio atraen cada uno a la varilla que frotaron. La varilla de plástico
frotada con piel y la varilla de vidrio frotada
con seda se atraen …
21.1 Experimentos de electrostática. a)Los objetos cargados negativamente se repelen entre sí. b)Los objetos cargados positivamente se repelen entre sí. c) Los objetos con carga positiva se atraen con los objetos que tienen carga negativa.
714 C APÍTU LO 21 Carga eléctrica y campo eléctrico
se acumule en su cuerpo y ahí permanezca, porque no puede fluir por las fibras aislantes. Si después usted toca un objeto conductor, como una perilla, ocurre una transferencia rápida de la carga entre sus dedos y la perilla, por lo que siente una descarga. Una for-ma de evitarlo consiste en enrollar algunas de las fibras de la alfombra alrededor de los centros conductores, de modo que cualquier carga que se acumule sobre una persona se transfiera a la alfombra de manera inofensiva. Otra solución es cubrir la alfombra con una sustancia antiestática que no transfiera fácilmente electrones hacia los zapa-tos o desde észapa-tos; así se evita que se acumulen cargas en el cuerpo.
La mayor parte de metales son buenos conductores; en tanto que los no metales son aislantes en su mayoría. Dentro de un sólido metálico, como el cobre, uno o más de los electrones externos de cada átomo se liberan y mueven con libertad a través del material, en forma parecida a como las moléculas de un gas se desplazan por los es-pacios entre los granos de un recipiente de arena. El movimiento de esos electrones con carga negativa lleva la carga a través del metal. Los demás electrones permane-cen unidos a los núcleos con carga positiva, que a la vez están unidos en posiciones casi fijas en el material. En un material aislante no hay electrones libres, o hay muy pocos, y la carga eléctrica no se mueve con facilidad a través del material. Algunos materiales se denominan semiconductoresporque tienen propiedades intermedias en-tre las de buenos conductores y buenos aislantes.
Carga por inducción
Una esfera de metal se puede cargar usando un alambre de cobre y una varilla de plástico eléctricamente cargada, como se indica en la figura 21.6a. En este proceso, algunos de los electrones excedentes en la varilla se transfieren hacia la esfera, lo cual deja a la varilla con una carga negativa más pequeña. Hay otra técnica diferente con la que la varilla de plástico da a otro cuerpo una carga de signo contrario, sin que pierda una parte de su propia carga. Este proceso se llama carga por inducción.
En la figura 21.7 se muestra un ejemplo de carga por inducción. Una esfera me-tálica sin carga se sostiene usando un soporte aislante (figura 21.7a). Cuando se le acerca una varilla con carga negativa, sin que llegue a tocarla (figura 21.7b), los electrones libres en la esfera metálica son repelidos por los electrones excedentes en la varilla, y se desplazan hacia la derecha, lejos de la varilla. No pueden escapar de la esfera porque tanto el soporte como el aire circundante son aislantes. Por lo tanto, existe un exceso de carga negativa en la superficie derecha de la esfera y una deficien-cia de carga negativa (es decir, hay una carga positiva neta) en su superficie izquierda. Estas cargas excedentes se llaman cargas inducidas.
No todos los electrones libres se mueven a la superficie derecha de la esfera. Tan pronto como se desarrolla cualquier carga inducida, ejerce fuerzas hacia la izquierda sobre los demás electrones libres. Estos electrones son repelidos por la carga negativa inducida a la derecha y atraídos hacia la carga positiva inducida a la izquierda. El sis-tema alcanza el equilibrio donde la fuerza hacia la derecha sobre un electrón, debida a la varilla cargada, queda equilibrada por la fuerza hacia la izquierda debida a la carga inducida. Si se retira la varilla cargada, los electrones libres regresan a la izquierda y se restablece la condición de neutralidad original.
– – – – – – – – – – –– –– + + + + + Cordones de nailon aislantes Esfera metálica Alambre de cobre Varilla de plástico cargada Varilla de vidrio cargada Varilla de plástico cargada
El alambre conduce carga de la varilla de plástico cargada negativamente a la esfera de metal.
… y la varilla de vidrio cargada positivamente atrae la esfera. Ahora, una varilla de plástico con carga negativa repele la esfera …
a)
b)
c)
21.6El cobre es un buen conductor de la electricidad; el nailon es un buen aislante.
a) El alambre de cobre conduce cargas entre la esfera metálica y la varilla de plástico cargada, y así carga negativamente la esfera. Después, la esfera de metal es
b) repelida por una varilla de plástico con carga negativa, y c) atraída a una varilla de vidrio con carga positiva.
– – + + + + + ++ – –– + – – – – – ++++ –– –– – – – – – – – – – – – – +++ + – – Esfera metálica Soporte aislante Acumulación de electrones Deficiencia de electrones Varilla con carga nega-tiva Tierra Alambre Carga negativa en la tierra
a) Esfera metálica sin carga.
b) La carga negativa en la varilla repele a los electrones, lo que crea zonas de carga inducida negativa y positiva.
c) El alambre permite que los electrones acumulados (carga negativa inducida) fluyan hacia la tierra.
d) Se quita el conductor; ahora, la esfera tiene sólo una región con deficiencia de electrones, con carga positiva.
e) Se quita la varilla; los electrones se reacomodan por sí solos, y toda la esfera tiene una deficiencia de electrones (carga neta positiva).
El dipolo eléctrico
Dipolo eléctrico: un par de cargas puntuales de igual magnitud y signos opuestos (q y -‐q) separadas por una distancia d
Ej. Molécula de agua H2O:
Los orbitales de la molécula de O son de forma p con 2 electrones – cuando se agregan dos átomos se forman dos ligaciones covalentes; la distribución de carga eléctrica no es simétrica, los electrones son más atraído a la molécula de O y se forma un dipolo
El ángulo > 90 grados, por repulsión electroestática
El momento dipolar = vector en la dirección de la distancia entre las cargas aparentes
(1.1) p =qd
Para la molécula de agua, p = p=6.13×10−30C⋅m
Por ser una molécula dipolar, el agua es un magnífico solvente para las sustancias iónicas, como NaCl; cuando se disuelve el sal se disocia Na+ y
Cl− los cuales
tienden a ser atraídos hacia los extremos negativo y positivo, respectivamente, se mantienen en forma de iones en solución
Otro fenómeno relacionado con la naturaleza dipolar del agua es la
ligación de hidrogeno
Permite a la forma solida de ser menos densa que la forma liquida – el hielo flota sobre el agua – un lago se congela de arriba por abajo
21.7 Dipolos eléctricos 735
21.7
Dipolos eléctricos
Un dipolo eléctrico es un par de cargas puntuales de igual magnitud y signos opues-tos (una carga positiva qy una carga negativa 2q) separadas por una distancia d. En el ejemplo 21.9 se presentaron los dipolos eléctricos (sección 21.5); el concepto es digno de estudiarse con más detenimiento porque muchos sistemas físicos, desde mo-léculas hasta antenas de televisión, se pueden describir como dipolos eléctricos. Tam-bién usaremos mucho este concepto en el análisis de los dieléctricos en el capítulo 24.
La figura 21.31a muestra una molécula de agua (H2O), que en muchos
senti-dos se comporta como un dipolo eléctrico. La molécula de agua en su totalidad es eléctricamente neutra; no obstante, los enlaces químicos dentro de la molécula oca-sionan un desplazamiento de la carga. El resultado es una carga neta negativa en el extremo del oxígeno de la molécula, y una carga neta positiva en el extremo del hi-drógeno, formando así un dipolo. El efecto es equivalente al desplazamiento de un electrón alrededor de sólo 4 310211m (aproximadamente el radio de un átomo de
hi-drógeno); sin embargo, las consecuencias de tal desplazamiento son profundas. El agua es un magnífico solvente para las sustancias iónicas como la sal de mesa (cloru-ro de sodio, NaCl) precisamente porque la molécula de agua es un dipolo eléctrico (figura 21.31b). Cuando se disuelve en agua, la sal se disocia en un ion de sodio posi-tivo (Na1) y un ion de cloro negativo (Cl2), los cuales tienden a ser atraídos hacia los extremos negativo y positivo, respectivamente, de las moléculas de agua; esto man-tiene los iones en solución. Si las moléculas de agua no fueran dipolos eléctricos, el agua sería un mal solvente, y casi toda la química que ocurre en soluciones acuosas sería imposible. Esto incluye todas las reacciones bioquímicas que hay en las formas de vida terrestres. En un sentido muy real, ¡nuestra existencia como seres humanos depende de los dipolos eléctricos!
Estudiaremos dos preguntas sobre los dipolos eléctricos. La primera es ¿qué fuer-zas y pares de torsión experimenta un dipolo cuando se coloca en un campo eléctrico externo (es decir, un campo originado por cargas fuera del dipolo)? La segunda es ¿qué campo eléctrico produce un dipolo eléctrico por sí mismo?
Fuerza y par de torsión en un dipolo eléctrico
Para comenzar con la primera pregunta, coloquemos un dipolo eléctrico en un campo eléctrico externo uniforme como se indica en la figura 21.32. Las fuerzas y en las dos cargas tienen una magnitud de qE, pero sus direcciones son opuestas y su suma es igual a cero. La fuerza neta sobre un dipolo eléctrico en un campo eléctrico externo uniforme es cero.
Sin embargo, las dos fuerzas no actúan a lo largo de la misma línea, por lo que sus pares de torsiónno suman cero. Los pares se calculan con respecto al centro del dipolo. Sea fel ángulo entre el campo eléctrico y el eje del dipolo; entonces, el brazo de
pa-lanca tanto para como para es (d>2) sen f. El par de torsión de y el par de torsión de tienen ambos la misma magnitud de (qE) (d>2) sen f, y los dos pares de torsión tienden a hacer girar el dipolo en el sentido horario (es decir, en la figura 21.32, se dirige hacia la parte interna de la página). Entonces, la magnitud del par de torsión neto es el doble de la magnitud de cualquier par de torsión individual:
(21.13)
donde d sen fes la distancia perpendicular entre las líneas de acción de las dos fuerzas. El producto de la carga qy la separación des la magnitud de una cantidad llamada
momento dipolar eléctrico, que se denota con p:
(21.14)
Las unidades de p son de carga por distancia (C ? m). Por ejemplo, la magnitud del momento dipolar eléctrico de una molécula de agua es p56.13 310230C ?m.
CUIDADO El símbolo p tiene múltiples significados Hay que tener cuidado de no con-fundir el momento dipolar con la cantidad de movimiento o la presión. En el alfabeto no hay
tan-p 5qd (magnitud del momento dipolar eléctrico) t 5 1qE2 1dsenf2 t S FS2 FS1 F S 2 FS1 ES FS2 FS1 ES, O ! "
a) Una molécula de agua, con la carga positiva en color rojo, y la carga negativa en azul
b) Varias sustancias disueltas en agua H
H
pS
S El momento dipolar eléctrico p está dirigido del extremo negativo al extremo positivo de la molécula.
21.31 a)Una molécula de agua es
un ejemplo de dipolo eléctrico. b)Cada tubo de ensayo contiene una solución de diferentes sustancias en agua. El momento dipolar eléctrico grande del agua la convierte en un magnífico solvente.
+ – 1q d sen f d f F 15qE S S ES p S
21.32 La fuerza neta sobre este dipolo
eléctrico es cero, pero hay un par de torsión dirigido hacia la parte interna de la página, que tiende a hacer girar el dipolo en el sentido horario.
?
La ley de Coulomb
Describe la interacción entre dos partículas cargadas, q1 y q2
Charles Augustin Coulomb (1736-‐1806) experimento usando una balanza de torsión
La magnitud de la fuerza es dada por la ley de Coulomb:
(1.2) F=k q1q2
r2
Misma forma que la ley de gravitación de Newton:
(1.3) F=Gm1m2
r2
El valor de la constante de proporcionalidad en el SI
(1.4)
[ ]
k =8.987551787×109N⋅m 2 C2 ≈9.0×10 9N⋅m 2 C2 Ejemplos:• Dos cargas de 1 C separadas por un metro produce una fuerza de
F9×109N o 106 toneladas – la interacción electromagnética es muy fuerte – no se puede perturbar la neutralidad eléctrica sin usar fuerzas enormes
El principio de superposición de fuerzas
La fuerza eléctrica, como cualquier interacción, es vectorial
Introduciendo un vector unitario rˆ= r
r la fuerza de Coulomb es igual a:
(1.5) F=kq1q2
r2 rˆ
Cuando tiene más que una carga, la fuerza total es la suma vectorial de las fuerzas ejercidas por las cargas individuales
Ej. Dos cargas q1=q2=2.0µC ejercen una fuerza neta sobre una carga Q=4.0µC
El diagrama muestra la disposición relativa de las cargas – usando un sistema de coordenada Cartesiano con origen en Q
La fuerza de repulsión ejercida por q1 es F1 sobreQ en la dirección α
Aplicando la ley de Coulomb la magnitud de esta fuerza es:
F1 sobre Q≈9.0×10 9N⋅m 2 C2 4.0×10−6 C
(
)
2.0×10−6 C(
)
0.50m2(
)
≈0.29NLas componentes de esta fuerza en las direcciones x y y son: F1 sobre Q
(
)x
=(
F1 sobre Q)
cosα =0.29N 0.40m 0.50m =0.23N F1 sobre Q(
)y
=−(
F1 sobre Q)
senα =−0.29N 0.30m 0.50m =−0.17NPor la simetría del problema es obvio cual será las componentes de la fuerza F2 sobreQde manera que la superposición de fuerzas
Fx=0.23N+0.23N=0.46N Fy=−0.17N+0.17N=0
La fuerza neta de repulsión esta en la dirección x y tiene una magnitud de 0.46 N
Diferentes formas de la constante de proporcionalidad
La física describe las interacciones entre partículas
• Las interacciones no son instantánea
• A la limite superior, se propagan a la velocidad constante de la luz
c=2.99792458×108m
s
La constante de proporcionalidad en electricidad:
[ ]
F =kq1q2r2 rˆ=
[ ]
N (1.6)[ ]
k =10−7N⋅s 2 C2 ⋅c 2Cuando no hay materia entre las dos cargas = interacción el en vacío -‐ la interacción es máxima, y la constante de proporcionalidad es:
(1.7) k= 1 4πε0 Donde ε0 =8.854×10 −12 C 2
N⋅m2 es la permitividad del vacío
Como k= 1 4πε0
≈9.0×109N⋅m 2
C2 la ley de Coulomb se puede escribir como:
(1.8) F= 1
4πε0
q1q2
r2
CONSEQUENCIA: hay una relación estrecha entre la descripción de la interacción electromagnética y la definición del espacio = noción de campo eléctrico
• El término4π (en radian) se puede interpretar en términos del ángulo sólido sobre cual se transmite la interacción electromagnética en el “espacio”
• O como la probabilidad de interacción posible entre dos partículas
