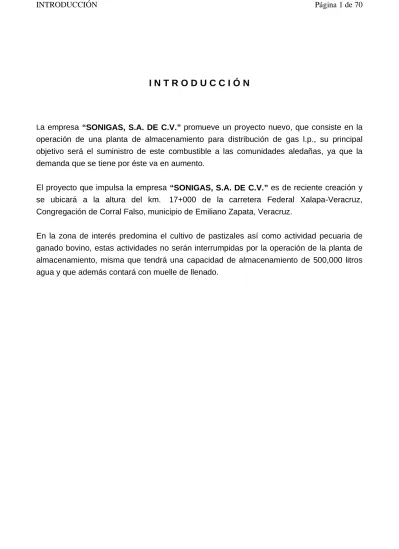

I N T R O D U C C I Ó N
La empresa “SONIGAS, S.A. DE C.V.” promueve un proyecto nuevo, que consiste en la operación de una planta de almacenamiento para distribución de gas l.p., su principal objetivo será el suministro de este combustible a las comunidades aledañas, ya que la demanda que se tiene por éste va en aumento.
El proyecto que impulsa la empresa “SONIGAS, S.A. DE C.V.” es de reciente creación y se ubicará a la altura del km. 17+000 de la carretera Federal Xalapa-Veracruz, Congregación de Corral Falso, municipio de Emiliano Zapata, Veracruz.
En la zona de interés predomina el cultivo de pastizales así como actividad pecuaria de ganado bovino, estas actividades no serán interrumpidas por la operación de la planta de almacenamiento, misma que tendrá una capacidad de almacenamiento de 500,000 litros agua y que además contará con muelle de llenado.
I. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE IMPACTO AMBIENTAL
I.1. PROYECTO: elaborar e insertar en éste apartado un croquis, donde se señalen las características de la ubicación del proyecto.
Se anexa croquis de localización.
1. Nombre del proyecto
Instalación y operación de una planta de almacenamiento para distribución de gas l.p. propiedad de “SONIGAS, S.A. DE C.V.” proyectada para una capacidad de 500,000 litros agua.
2. Ubicación del proyecto
Km. 17+000 de la carretera federal Xalapa-Veracruz, congregación Corral Falso, municipio de Emiliano Zapata, Veracruz
3. Tiempo de vida útil del proyecto z Duración total
Se estima que la duración de las etapas de preparación del sitio y construcción empleen un tiempo estimado de ocho meses.
En consideración a la demanda del combustible en la zona, así como el mantenimiento de instalaciones, se estima que la etapa de operación o explotación, tendrá una vida útil entre 40 y 50 años.
4. En caso de que el proyecto que se somete a evaluación se vaya a construir en varias etapas, justificar esta situación
El presente estudio contempla la totalidad del proyecto en un solo periodo, con una duración aproximada de 6 meses. Este periodo involucra las cuatro actividades formalizadas, como son: 1) etapa de preparación del sitio, 2) construcción, 3) operación y mantenimiento y 4) finalización del proyecto.
Para la realización del proyecto se presenta copia del contrato de arrendamiento del predio rústico denominado El Chalahuite en el apartado de aspectos legales, con una superficie de 20,000 m2 y que se desmembra de la superficie que pertenecía al Complejo Industrial Agropecuario, S.A.
II. DESCRIPCIÓN DEL PROYECTO
II.1. Información general del proyecto
La planta de almacenamiento y distribución de gas l.p., es un sistema fijo y permanente, que mediante las instalaciones apropiadas permite el trasiego y manejo seguro del gas.
únicamente la recepción de gas, el almacenamiento y el trasiego a pipas para el suministro a los usuarios.
En este tipo de instalaciones no existen procesos de transformación de materias primas, productos o subproductos, ya que el gas l.p. solo pasa de un recipiente a otro.
Las actividades de preparación y limpieza del terreno han concluido, actualmente se desarrollan actividades de tipo civil, no obstante, en la siguiente tabla se presentan actividades que se llevaron a cabo en la etapa de preparación del sitio, así como las que se desarrollan en la etapa de construcción.
TABLA 1 MATRIZ DE ACTIVIDADES DE LOS PROYECTOS PETROLEROS TERRESTRES, SOBRE LOS COMPONENTES AMBIENTALES DE UN SISTEMA AMBIENTAL PARTICULAR
II.1.1 Naturaleza del proyecto
La empresa “SONI GAS, S.A. DE C.V.”, actualmente está edificando la planta de almacenamiento para distribución de gas l.p. con capacidad de 500,000 litros agua; ubicada en el km. 17+000 de la carretera federal Xalapa-Veracruz, congregación de Corral Falso, municipio de Emiliano Zapata, estado de Veracruz.
La planta de almacenamiento de gas l.p. es un sistema fijo y permanente, que mediante las instalaciones apropiadas permite el trasiego y manejo seguro del gas.
Su operación es relativamente sencilla, ya que las operaciones que se llevan a cabo son únicamente la recepción del gas, el almacenamiento y el trasiego a pipas para el suministro de los usuarios.
Las principales áreas donde se manejará el combustible gas l.p. son:
OBRA TIPO ETAPAS DE DESSARROLLO
TERRESTRE PREPARACIÓN DEL SITIO (1) CONSTRUCCIÓN (2) OPERACIÓN Y MANTENIMIENTO (3) ABANDONO (4) PLANTA DE ALMACENAMIENTO Y DISTRIBUCIÓN DE GAS L.P. -LIMPIEZA Y DESENRAICE -COMPACTACIÓN SOBRE TERRENO NATURAL -ACONDICIONAMIENTO DEL ACCESO -TRANSPORTE DE MAQUINARIA Y EQUIPO DE TRABAJO CIMENTACIÓN EN BARDAS Y CONSTRUCCIONES ELECTRIFICACIÓN TENDIDO DE DRENAJE OBRA MECÁNICA TENDIDO DE RED CONTRA INCENDIO CORTES, NIVELACIÓN RELLENOS REVISIÓN GENERAL DEL SISITEMA DE SEGURIDAD REVISIÓN DE LA INSTALACIÓN ELÉCTRICA MANTENIMIENTO DE CONEXIONES EN GENERAL VERIFICACIÓN DE LA CONTINUIDAD A TIERRAS (TUBERÍAS) REMPLAZO DE EQUIPO DAÑADO REVISIÓN DE INSTALACIONES REVISIÓN DE INSTALACIONES HIDRÁULICAS REVISIÓN A LOS TANQUES POR MEDIO DE PRUEBAS UTRASÓNICAS RETIRO Y DESMANTELAMIENTO DEL EQUIPO DE LA SUPERFICIE AFECATDA
1. Recepción de semiremolques 2. Suministro de autotanques 3. Tomas de suministro 4. Tomas de recepción 5. Muelle de llenado
Las etapas que comprende el proyecto, así como las actividades que se llevarán en cada una se presentó en la tabla 1.
II.1.2. Selección del sitio. Describir los criterios ambientales, técnicos y socioeconómicos, considerados para la selección del sitio.
El crecimiento en la demanda del gas l.p., ha provocado que la empresa “SONIGAS, S.A. DE C.V.”, pretenda instalar el servicio de distribución del combustible en el municipio, creando así fuentes de empleo temporales y permanentes en la zona, ofreciéndoles este servicio a las comunidades cercanas.
Reconociendo la importancia de instalar un planta en el municipio de Emiliano Zapata, los criterios que se tomaron en cuenta para la operación del proyecto fueron:
• Cumplir con la NOM-001-SEDG-1996, la cual indica el diseño y construcción de las plantas de almacenamiento, con la finalidad de seguir, prevenir y controlar las acciones referentes al establecimiento de la misma.
z Ubicación estratégica del predio, para una mejor distribución y mayor cobertura.
z Fácil acceso.
• Que el terreno se localizara fuera de zonas residenciales o lugares densamente poblados.
• Que no existieran líneas de alta tensión que cruzaran el predio, ya sea aéreas o por ductos bajo tierra.
• Que las actividades o uso del suelo en las colindancias fueran compatibles con las actividades de la planta.
• Que el terreno no se ubicara dentro de un área natural protegida.
z Que existiera disponibilidad de energía eléctrica.
De acuerdo a la carta geológica, la zona de interés se encuentra fuera de áreas con fracturamiento, o fallas por lo que la zona no es susceptible a fenómenos naturales tales como: corrimientos de tierra, derrumbamientos.
II.1.3. Ubicación física del proyecto y planos de localización
El predio en proyecto se localiza en el km. 17+000 de la carretera federal Xalapa-Veracruz, Congregación de Corral Falso, en Emiliano Zapata, Veracruz.
A). Incluir un plano topográfico actualizado, en el que se detallen la o las poligonales y colindantes del o de los sitios donde será desarrollado el proyecto.
El predio donde se instalará la planta de almacenamiento de gas l.p. se localiza en las coordenadas:
Latitud norte: 19° 27’ 22” Longitud oeste: 96° 45’ 47” Altitud: 843 m.s.n.m
Se anexa localización en carta topográfica
B). Presentar un plano de conjunto del proyecto con la distribución total de la infraestructura permanente y de las obras asociadas, así como las obras provisionales dentro del predio
Se presenta croquis a escala de distribución de equipo, para mayor precisión consultar el plano civil, en donde se observa la planta de distribución de equipo; así como los proyectos mecánico, eléctrico, sistema contra incendio y planométrico.
El único tipo de obra temporal, será una caseta de material precario para el almacenamiento de material de construcción, así mismo podrá ser habitada por un velador
II.1.4. Inversión requerida
A) Reportar el importe total del capital requerido (inversión + gasto de operación), para
el proyecto
Se estima que la inversión será de $4,800,000.00 (cuatro mil ochocientos pesos)
B) Precisar el periodo de recuperación del capital, justificándolo con la memoria de
cálculo respectiva
La recuperación del capital se estima para un periodo aproximado de 30 meses.
C) Especificar los costos necesarios para aplicar las medidas de prevención y
mitigación
Entre las medidas de prevención que considera el proyecto se considera el sistema contra incendio y seguridad, así como la aplicación de medidas de mitigación por lo que se considera una inversión de $250,000.00.
II.1.5. Dimensiones del proyecto
Especifique la superficie total requerida para el proyecto, desglosándola de la siguiente manera:
a) Superficie total del predio ( en m2)
De acuerdo al contrato de arrendamiento, la superficie del predio a arrendar cubre 20,000 m2.
b) Superficie a afectar ( en m2) con respecto a la cobertura vegetal del área del
proyecto, por tipo de comunidad vegetal existente en el predio
De acuerdo al proyecto civil, el terreno que ocupará la planta afecta una forma irregular y tiene una superficie de 9,554.96 metros cuadrados.
Las actividades de construcción al momento de la visita ya habían iniciado, por lo que se desconoce la vegetación que existía en el predio, no obstante, de acuerdo a las características presentes en los alrededores de predio se distingue que se presentaba vegetación sin uso aparente, así mismo, de acuerdo a la carta de uso de suelo, y vegetación, editada por INEGI la zona de interés presenta pastizal cultivado y con actividad pecuaria de ganado bovino.
c) Superficie para obras permanentes. Indicar su relación, respecto a la superficie total
del proyecto
La superficie de las obras permanentes es de 9,554.96 m2, en la que se consideran la zona de almacenamiento (tanque de gas l.p.), muelle de llenado, tomas de suministro y tomas de recepción.
Esta información se ajustará con la siguiente variante.
a) Para proyectos puntuales se deberá proporcionar la superficie total del predio y de la obra o
actividad.
El proyecto afectará 9,554.96m2 ,
(Se anexa croquis de cotas)
II.1.6 Uso actual del suelo y/o cuerpo de agua en el sitio del proyecto y en sus colindancias
En el predio y sus colindantes no se desarrolla ningún tipo de obra o actividad.
Las colindancias que ocupará la planta son las siguientes:
Al Norte, en 111.00 metros, con terreno propiedad de particulares, usado como acceso
Al Sur, en 85.00 metros, con terreno propiedad de la empresa “SONIGAS, S.A. DE C.V.”
Al Este, en 100.91 metros, con terreno propiedad de la empresa “SONIGAS, S.A. DE C.V.”, sin actividades.
Al Oeste, en 97.50 metros, con terreno propiedad de la empresa “SONIGAS, S.A. DE C.V.”
En ninguna de las colindancias se desarrollan actividades que pongan en peligro la operación normal de la planta, ya que por sus linderos Sur, Este y Oeste se tienen terrenos sin actividad, y por el lindero Norte se contará con acceso.
Se debe considerar que al norte del predio se encuentra un establo en desuso, un cobertizo para ganado vacuno a 50 metros aproximadamente; ductos a más de 250 metros, así mismo se observa en esta dirección establecimientos de bodegas que por el momento no son utilizadas.
Al sur se observa la dominancia de establos.
• Usos de suelo
En base a la carta de uso de suelo y vegetación, el uso de suelo en la zona es de pastizales cultivados, y de uso pecuario
• Usos de los cuerpos de agua
En torno a las instalaciones no se encuentra ningún cuerpo de agua, sin embargo hacia el sur corre un río, mismo que no será empleado durante la operación de la planta.
• En caso de que para la realización del proyecto se requiera el cambio de uso de
suelo. No aplica
II.1.7 Urbanización del área y descripción de servicios requeridos. Describir la disponibilidad de servicios básicos y de servicio de apoyo. De no disponerse en el sitio, indique cual es la infraestructura necesaria para otorgar servicios y quien será el responsable de construirla y/u operarla.
Para la realización del proyecto se cuenta con algunos servicios públicos ya que se tienen actividades antropogénicas, y que únicamente algunos solo deberán extender sus áreas, así mismo deberán construirse algunos otros, para la operación de la planta.
Contará con servicio de energía eléctrica; ya que el suministro en la etapa de operación se tomará de la línea de alta tensión de la Comisión Federal de Electricidad. El abastecimiento de agua potable será a través de la contratación de pipas de agua, para el drenaje de aguas negras se construirá una fosa séptica (consultar plano civil), el servicio de telefonía será a través de la contratación del servicio.
II.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO II.2.1 Programa general de trabajo
El programa de actividades civiles al momento de la visita ya había sido iniciado, no obstante, se considera aquí un tiempo restante de cuatro meses, (noviembre-febrero) de acuerdo al siguiente programa
CLAVE DE ACTIVIDADES:
II.2.2 Preparación del sitio
Actualmente se están edificando construcciones para la instalación general de la operación y explotación de la planta de almacenamiento de gas l.p., por lo que la etapa de preparación del sitio
PROGRAMA DE GANTT
CONCEPTO MESES AÑOS
FINALIZACIÓN DEL PROYECTO
1 2 3 4 5 6 10 20 30 40
PREPARACIÓN DEL SITIO
Despalme de la superficie
requerida X
Cortes, nivelación, rellenos X
Transporte de maquinaria y
equipo de trabajo X
Compactación sobre terreno
natural X CONSTRUCCIÓN Construcción de cisterna. X Cimentación en barda y su construcción. X X Formación accesos. X X x X
Cimentación para bases de
sustentación de tanques. x x Instalación de tomas de recepción X Cimentación p/oficinas y construcción X X X Tendido de drenaje. x x
Colocación de lozas en áreas
de suministro y descarga. x Tendido de tubería. x Colocación de bombas X Colocación de tanques de almacenamiento. X Colocación de compresor. x
Tendido de red contra incendio. X X
Electrificación X X
Pruebas. X
OPERACIÓN Y
MANTENIMIENTO
Inspección y vigilancia de las instalaciones, reparaciones,
pruebas de corrosión, presión x x x x
Cambios de equipo x x x x x
ABANDONO
Retiro y desmantelamiento del
equipo de la superficie afectada X
Actividades realizadas al momento de la
visita Actividades de construcción futuras
Actividades que se realizan Actividades que se realizaran permanentemente según sean requeridas durante la operación
prácticamente se ha concluido.
En esta etapa, se retiró la capa de suelo en el área de construcción a una profundidad de 20 a 30 centímetros.
El despalme y eliminación de plantas, afectó directamente 9,554.96m2.
Para llevar a cabo la preparación del sitio se empleó maquinaria, se marcaron los niveles con mojoneras y guías con el propósito de alcanzar los niveles deseados.
II.2.3 Descripción de obras y actividades provisionales del proyecto
• Las actividades que se realizan para la instalación del proyecto son: • Ingeniería básica y de detalle
• Obra civil • Obra eléctrica
• Tanques horizontales y de balance • Obras mecánicas y de procesos • Sistema de protección contra incendio
• Pruebas, capacitación, adiestramiento y comisionamiento • Sistema de control automático
De acuerdo al proyecto civil la planta de almacenamiento para distribución de gas l.p. estará conformada por las siguientes obras:
1) Urbanización de la planta: para la circulación interior de los vehículos se tendrán en terminación asfaltada, el piso dentro de la zona de almacenamiento será de concreto.
2) Edificios: la planta contará con oficinas, cuarto de equipo contra incendio, cuarto para tablero eléctrico subestación y servicios sanitarios todos se localizarán por el lindero Norte.
3) Bardas o delimitación del predio: el terreno que ocupará la planta se tendrá limitado por sus linderos Norte, Sur, Este y Oeste con barda de block de concreto de 3.00 metros de altura.
4) Accesos: por el lindero Norte se contará con dos accesos de 8.00 y 6.00 metros de ancho respectivamente; uno será usado para entrada y salida de los vehículos repartidores propiedad de la empresa y el otro será usado como salida de emergencia, éstas puertas en su totalidad serán metálicas.
5) Estacionamiento: se contará con estacionamiento interior de los vehículos repartidores, se localizará por el lindero Este y Noroeste de la planta, han sido proyectado para que la entrada o salida de cualquier vehículo a estacionarse no interfiera con la libre circulación de los demás ni afecte a los ya estacionados. El piso será asfaltado y contará con la pendiente adecuada para evitar el estancamiento de aguas de lluvia, así mismo, contará con áreas de circulación .
6) Talleres: éste será para servicio mecánico a fin de reparar los vehículos de la empresa, se localizará por el lado Norte y completamente aislado de la zona de almacenamiento y trasiego, su uso será para reparaciones menores.
7) Zonas de protección: La protección de la zona de almacenamiento será de murete de concreto armado con una altura de 0.60 metros, las bombas y compresor estarán ubicadas dentro de la zona de almacenamiento y cumplirán con las distancias reglamentarias.
8) Muelle de llenado: se localizará por el lado norte de los tanque de almacenamiento y a una distancia de 7.00 metros de los mismos, este muelle no realizará actividades de venta de
cilindros al público.
9) Servicios sanitarios: se contará con un servicio sanitario para el personal de la planta que constará de tres tazas, tres mingitorios, dos lavabos y tres regaderas, para el personal de oficina se contará con dos servicios individuales que constarán únicamente de taza y lavabo. Para el abastecimiento de agua se contará con una cisterna de capacidad apropiada
10) Drenaje: el drenaje de aguas negras estará construido por medio de tubos de concreto de 0.15 metros de diámetro, con una pendiente del 2% a la fosa séptica, estará localizada por el lindero norte.
11) No se consideran obras provisionales.
II.2.4 Etapa de construcción
DESCRIPCIÓN DEL PROYECTO Y DEL SITIO
En este predio se proyecta construir una planta de almacenamiento de gas l.p., en una superficie de 9,554.96 m2, incluyendo áreas de estacionamiento, áreas de circulación, patio de maniobras para carga y descarga.
La distribución de cargas es simétrica en el sentido transversal y longitudinal.
Por lo que respecta al predio en que se ubica el proyecto, la superficie presenta una pendiente de Noreste a Sureste, ubicando al terreno en su parte inferior 1.5 metros más abajo en relación su parte más alta, ver reporte fotográfico.
Se ha realizado un despalme en el predio removido fragmentos de roca que van de 0.76 a 1.20 metros.
ESTUDIOS REALIZADOS
Los trabajos de exploración y muestreo que se pudieron realizar se detallan a continuación.
Mecánica de suelos
En el área donde se desplantarán los tanques de almacenamiento de gas l.p. solo fue posible muestrear fragmentos de roca para evaluar su índice de calidad de roca (RQD) y el material localizado entre los fragmentos de las rocas ígneas extrusivas.
Estructura de los pavimentos
A partir de las características del subsuelo encontrado y con los parámetros determinados, se calcularon los espesores que integran el pavimento flexible, espesor donde se deberá disminuir la energía inducida por el tren de carga vehicular, hasta una magnitud tal puedan ser absorbidos sin consecuencia alguna el terreno natural.
Áreas de circulación, zona de estacionamiento para cargar y descarga
Para estas zonas se determinaron 60 cm, el cual se distribuirá de acuerdo a lo indicado en la siguiente tabla:
Estacionamiento para automóviles
Para estas zonas se determinaron 51 cm, el cual se distribuirá de acuerdo a lo indicado en la siguiente tabla:
A continuación se enlista el material de construcción: ESPESOR CAPA 20 cm Sub-rasante 20 cm Base Hidráulica 8 cm Carpeta Asáltica ESPESOR CAPA 20 cm Sub-rasante 20 cm Base Hidráulica 6 cm Carpeta Asfáltica
MATERIAL DE CONSTRUCCIÓN CANTIDAD
1. Trazo y nivelación de terreno para desplante de estructura 485.60 ml 2. Excavación para zapatas, cimientos y muros de contención 687.50 m3
Las características constructivas se detallan en el plano civil, correspondiente a la memoria técnica.
II.2.5 Etapa de operación y mantenimiento
Descripción del tipo de servicios que se brindarán en las instalaciones
El servicio que brinda la operación de la planta de almacenamiento y distribución de gas l.p. será el abastecimiento de combustible a industrias, comercios y casas habitación que lo requieran.
De esta manera únicamente se requiere el trasvase de gas l.p. del tanque cilíndrico horizontal de la empresa a auto-tanques (pipas), para posteriormente abastecer a los demandantes. El abastecimiento puede realizarse a través de autotanques o camiones distribuidores de cilindros portátiles
Es de interés resaltar que el gas l.p. sólo pasa de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios.
(Se anexa descripción de operación, para mayor información)
4. Cimientos de mampostería y muros de contención 182.28 m3 5. Zapata de cimentación aislado, incluye cimbra y descimbra de concreto f’c=250 kg/
m2 190
6. Dala o cadena de desplante incluye cimbra y descimbra, concreto f’c=200 kg/cm 332.52 ml
7. Muro de block de cemento arena 1:4 697.54 m2
8. Acabado aparente en muro de block de 0.12 de espesor 697.54 m2
9. Castillo incluye cimbra y descimbra sección f’c=200 kg/cm 241.02 ml 10. Plantilla en muro de contención y cimentación 521.38 m2
11. Relleno en el lugar de la excavación 362.88 m3
12. Trazo y nivelación de terreno para desplante de estructura 365.35 m3
13. Afine de taludes y fondo a mano 292.82
DESCRIPCIÓN GENERAL DE OPERACIÓN DE LA PLANTA DE ALMACENAMIENTO Y DISTRIBUCIÓN DE GAS L.P. PROPIEDAD DE:
“ S O N I G A S , S . A . D E C . V . ”
La operación de la planta de almacenamiento y distribución de gas l. p., es relativamente simple, ya que en ella no se tiene ningún proceso de transformación de materiales, ni se lleva a cabo ninguna reacción química, aunque si, cambio de estado líquido a vapor por variación de presión y temperatura.
El gas l. p. sólo pasa de un recipiente a otro, es decir, recepción de gas, almacenamiento y trasiego a cilindros portátiles y pipas para el suministro a los usuarios.
EL PROCESO DE OPERACIÓN DE MANERA GENERAL SE LLEVA A CABO DE LA SIGUIENTE FORMA:
@ Se permite el acceso al interior de la planta a los camiones repartidores de gas doméstico y autos–tanque, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos.
@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos; aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son enviados al taller de mantenimiento, para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
@ Los cilindros que se encuentran en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se les enrosca la llenadera y se abre la válvula. Cuando alcanzan el peso deseado, la válvula se cierra automáticamente. Se desacoplan y pasan al área de carga, donde el camión repartidor, que se encuentra vacío, estiba los cilindros llenos. Finalmente sale de la planta para realizar el reparto domiciliario.
@ Los autos–tanque se estacionan en la isla de llenado, apagan el motor, luces y cualquier accesorio eléctrico, se colocan las cuñas metálicas y el cable de aterrizaje. El llenador verifica su contenido, presión y temperatura, acopla las mangueras de llenado, abre válvulas y arranca la bomba. Al alcanzar el volumen de 85%, apaga la bomba, cierra válvulas, desconecta mangueras, quita cuñas y cable de aterrizaje e indica al operador que puede abandonar las instalaciones.
@ Los vehículos que utilizan gas como combustible se estacionan en la isla de llenado, el conductor apaga todo sistema de uso eléctrico, se le colocan cuñas y tierra estática y la manguera de carga al vehículo, se dota de combustible hasta el 85 %, se desconectan los accesorios instalados y se retira la unidad.
D E S C R I P C I Ó N D E O P E R A C I Ó N
EL PROCESO DE OPERACIÓN SE LLEVA A CABO DE LA SIGUIENTE MANERA:
Procedimientos de descarga de semirremolques:
@ La planta recibe el gas l. p. mediante semirremolques cuya capacidad es de 45,000 litros al 100%, el cual requiere de un tiempo de 2.5 horas (150 minutos) para su total descarga. Los auto – transportes contienen un volumen máximo al 90% de su capacidad, por lo que traen 40,000 litros o sea 10,700 galones en promedio. Donde el gasto de la descarga es de 40,500 l / 150 min., o sea 270 l / min. (71.43 gal/min.).
@ Existe un área de descarga, construida de concreto armado, que recibe tuberías de carga y descarga, las cuales salen de la zona de protección de los tanques y están bajo trincheras en la parte media, protegidas con drenaje; las tuberías son para líquido y vapor; se trata de una isla para protección contra choques metálicos y alguna mala operación en las maniobras de trasiego, se encuentra protegida con viguetas de acero fuertemente empotradas; cada toma cuenta en su extremo con válvulas de paso de acción manual, válvulas de exceso de flujo y adaptadores a las mangueras de trasiego.
Procedimientos de descarga:
@ Al inicio de cada turno el personal de descarga revisará el espacio disponible de cada uno de los tanques de almacenamiento.
@ Al llegar a la planta el auto – transporte se dirigirá al área de recepción, donde será recibido por el personal de descarga.
@ Indica al operador del auto – transporte donde deberá estacionarse y verificará que la unidad esté totalmente detenida, con el motor apagado y el freno de estacionamiento colocado.
@ Toma la lectura en por ciento del contenido, así como de la presión a la que viene.
@ Coloca las cuñas metálicas, en por lo menos dos de sus ruedas para asegurar la inmovilidad del vehículo; también coloca el cable, con su respectiva pinza, para el aterrizaje de la unidad.
@ Acoplar la manguera de líquido (normalmente de 551 mm) misma que está conectada a la tubería de mayor diámetro y color blanco.
@ Posteriormente abrirá la válvula de la manguera, así como la de la unidad.
@ Acoplará la manguera de vapor, que está conectada a la tubería de color amarillo, abrirá la válvula tanto de la manguera como de la unidad.
@ Seleccionará en qué tanque(s) de almacenamiento se descargará. Abrirá las válvulas tanto de líquido como de vapor del recipiente.
@ En la línea del tanque hasta la estación de descarga se abren las válvulas correspondientes. Deberá cerciorarse que las válvulas no permanezcan cerradas.
@ Accionará el interruptor que pone a funcionar la compresora por medio de su motor eléctrico.
@ Durante la operación de descarga, el descargador por ningún motivo se retira de la isla y periódicamente verifica el contenido restante en el auto – transporte mediante el medidor
rotatorio (rotogage) hasta que alcance el valor de cero.
@ En cuanto el medidor rotatorio marque cero, el descargador apagará el motor de la compresora.
@ Cerrará las válvulas de líquido de las mangueras así como del auto – transporte y las retirará de la unidad.
@ Se cerrará la válvula de vapor como en el apartado anterior y desacopla todas las líneas.
@ Coloca los tapones respectivos en las tomas de líquidos y vapor del auto – transporte, así como en las mangueras, las cuales se colocarán en su lugar correspondiente y se retirarán las cuñas metálicas y el cable de aterrizaje.
@ Informará al operador que la unidad ha sido descargada y pueda retirarse. Procedimiento de llenado de auto – tanque:
@ El operador estaciona el auto – tanque en el área de carga, donde el llenador sigue la secuencia de las siguientes operaciones:
@ Verifica que las llaves de encendido del motor del auto – tanque no estén colocadas en el switch de encendido.
@ Verifica que se encuentren colocadas correctamente las cuñas metálicas en las llantas traseras del vehículo y la pinza del cable de aterrizaje.
@ Revisará, utilizando el medidor rotatorio, el por ciento de gas que tiene el auto – tanque (contenido sobrante con el que regresó de ruta).
@ Con el volumen en porcentaje de gas que contiene el auto – tanque, el llenador podrá calcular la cantidad de gas que habrá de suministrarle al auto – tanque, para que éste alcance el 90% de su capacidad.
@ Colocará la palanca indicadora del medidor rotatorio en el nivel que se desee y dejará la válvula del medidor rotatorio abierta con el objeto de saber el momento preciso en que el llenado ha llegado al nivel deseado.
@ Selecciona el tanque del cual se va a suministrar gas, determinando el porcentaje de su llenado, por medio del medidor del mismo tanque.
@ Establece continuidad de flujo abriendo las válvulas de corte, desde el tanque hasta el mismo auto – tanque por llenar.
@ Verifica que no existan fugas en las conexiones de la manguera con el auto – tanque, tanto en las líneas que conducen líquido como las de vapor.
@ Oprime el botón energizado del motor de la bomba.
@ Durante el llenado verifica que se realice con normalidad y por ningún motivo abandonará la supervisión de esta operación. Continuamente verificará el por ciento de llenado de auto – tanque.
@ Retira las calzas de las llantas del auto – tanque. Revisará en todo su alrededor la unidad, haciendo hincapié que en las tomas no existan fugas.
@ El llenador dará aviso al operador para que retire la unidad y la estacione en el lugar asignado a tal auto – tanque. La función de un operador es la de conducir la unidad en el
área de circulación con la precaución debida.
Procedimiento de llenado de cilindros portátiles.
@ El vigilante permite el acceso al interior de la planta a los camiones repartidores de gas doméstico, verificando que en su acceso cuenten con el matachispas instalado. El operador del vehículo se estaciona en el andén, apaga el motor, radio, luces y otros accesorios, y descarga los cilindros vacíos
@ Posteriormente el personal de llenado selecciona los cilindros a fin de detectar anomalías o desperfectos en los mismos, aquellos que presenten daños en la base, espiga, capuchón o indicios de corrosión se separan y son llevados al taller de mantenimiento para su reparación. En caso de encontrarse en condiciones inadecuadas se envían al fondo de reposición de cilindros.
@ Los cilindros que se encuentren en buenas condiciones pasan al área de llenado, donde son colocados en su báscula respectiva, se enrosca la llenadera y abre la válvula. Cuando alcanza el peso deseado, la válvula se cierra automáticamente, pasan al área de carga, para estibarlos en el camión repartidor. Finalmente sale de la planta para hacer el reparto domiciliario.
DIAGRAMA DE BLOQUES
PLANTA DE ALMACENAMIENTO PARA DISTRIBUCIÓN DE GAS L. P.
Otros tipos de situaciones se consideran en la descripción de fallas y cálculo de consecuencia. IDENTIFICACIÓN DE ÁREAS PELIGROSAS
Y EVENTOS DE RIESGOS.
La identificación y determinación de Áreas Peligrosas, la ocurrencia de eventos y la probabilidad de los mismos en cada uno de las zonas determinadas, se realizó en base a los elementos estructurales y de diseño que presentan de manera general las plantas de almacenamiento y distribución de gas l. p., mismas que corresponden a los señalado en la normatividad vigente y que regulan su diseño y construcción.
ÁREAS PELIGROSAS IDENTIFICADAS
Las áreas en las que ocurre el manejo de combustible (gas l.p) de manera cotidiana y continua dentro de la planta, se designan como Áreas Peligrosas, lo cual implicitamente conlleva la posibilidad de la ocurrencia de estados definidos como Inseguros o de Riesgo. Con esta consideración se identificaron las siguientes Áreas Peligrosas.
Áreas de Almacenamiento (tanques). Área de Recepción y de Suministro. Autocarburación de vehículos de reparto.
Dentro de estas áreas se encuentran consideradas las lineas de recepción y suministro. EVENTOS DE RIESGO.
Si consideramos que conceptualmente la palabra riesgo indica la emergencia del daño, el cual puede ser a las instalaciones de la planta, a la infraestructura urbana o a la población, es posible entonces establecer los posibles Eventos de Riesgo que pueden ocurrir dentro de las instalaciones de una planta de almacenamiento y distribución de gas l.p.; sin embargo, la magnitud y severidad de estos eventos, dependerá de las condiciones en las que ocurran, así como de la individualidad o multiplicidad de las mismos, es decir, que los eventos pueden ocurrir de manera aislada, simultanéa o cancatenada.
LOS EVENTOS DE RIESGO QUE EN ESTE CASO CONSIDERAMOS SON:
Fuga del combustible y formación de una nube tóxica y/o inflamable
Fuego
Explosión
Lo anterior, no establece por si mismo la ocurrencia, magnitud y severidad de un evento, por tal motivo, es necesario determinar e identificar los incidentes, accidentes o eventos inseguros que con mayor frecuencia se presentan en las instalaciones de una planta de este tipo, considerando no sólo lo referente a los equipos e instalaciones mecánicas, sino además lo referente al proceso de operación de la misma planta.
Es importante mencionar, que la gran mayoría de los accidentes ocurridos en las plantas de gas, se han provocado por el arranque de vehiculos de transporte durante las operaciones de carga y descarga, que generaron la fuga de gas por la ruptura de mangueras y tuberías.
IDENTIFICACIÓN Y DETERMINACIÓN DE EVENTOS INSEGUROS
Los eventos inseguros son aquellos incidentes o accidentes que con mayor frecuencia ocurren dentro de una planta de almacenamiento y distribución de gas l.p., al realizar operaciones de trasiego, en las diferentes áreas identificadas.
Dichos eventos inseguros, involucran necesariamente una fuga de gas que dependiendo del área y condiciones en la que ésta ocurra, determina la magnitud o severidad del evento. Cada evento representará por si mismo un suceso multifactorial; es decir, que estará determinado por una serie de factores externos o internos, o bien la combinación de ellos.
EVENTOS INSEGUROS.
Los eventos inseguros identificados son:
a. Ruptura o fracturamiento de alguno de los tanques de almacenamiento.
b. Ruptura de mangueras durante operaciones de trasiego en áreas de recepción.
c. Ruptura de mangueras durante operaciones de trasiego en áreas de suministro.
d. Ruptura de líneas de conducción.
El orden en que se indican los eventos inseguros, no corresponden a una jerarquización o frecuencia de ocurrencia, así como tampoco corrensponden a un orden creciente o decreciente de la magnitud o severidad de los mismos.
FACTORES PARA LA OCURRENCIA DE EVENTOS DE FUGA, FUEGO O EXPLOSIÓN:
Para que ocurra cada uno de los eventos identificados, es necesaria la presencia de factores que los induscan, los generen y los determinen, que los mismos factores permitan pronosticar la magnitud o severidad en la que pueda ocurrir cada evento.
FACTORES CONSIDERADOS COMO POSIBLES INDUCTORES SON:
Naturales Humanos
FACTORES NATURALES CONSIDERADOS COMO GENERADORES:
Movimientos tectónicos (sismos) Erupción volcánica
Hundimiento de tierras Inundación
FACTORES HUMANOS CONSIDERADOS COMO GENERADORES: Manejo y operación inadecuada de equipos
Descuido Negligencia Sabotaje
FACTORES OPERATIVOS CONSIDERADOS COMO GENERADORES
Falla de los sistemas y válvulas de alivio. Falla de válvulas de no retroceso.
Falla y/o mal funcionamiento de válvulas de exceso de flujo. Falla y/o mal funcionamiento de llaves de paso y seguridad Falla de sistema contra incendios.
Respuesta del personal ante eventos inseguros o de riesgo.
Para los propósitos del presente Análisis de Consecuencias no se considera la posibilidad de ocurrencia de eventos de riesgo en instalaciones vecinas y en la vía pública.
IDENTIFICACIÓN Y JERARQUIZACIÓN DE RIESGOS
Conforme a la “Guía para Análisis de Riesgo“ del Centro de Seguridad para procesos de “The American Institute of Chemical Engineers“, los posibles orígenes de accidentes Potenciales en cualquier tipo de proceso relacionado con sustancias químicas, son las siguientes: FALLAS DE CONTENCIÓN EN : TUBERÍAS. CONEXIONES Y UNIONES. MANGUERAS. TANQUES Y RECIPIENTES. FALLAS DE FUNCIONAMIENTO DE EQUIPOS: BOMBAS Y COMPRESORES. MOTORES. VÁLVULAS. ERRORES HUMANOS: DISEÑO. CONSTRUCCIÓN. OPERACIÓN. MANTENIMIENTO. EVENTOS EXTERNOS: CONDICIONES CLIMATOLÓGICAS EXTREMAS. TEMBLORES. ACCIDENTES CERCANOS.
FALLAS DE CONTENCIÓN EN:
RED DE TUBERÍAS (TUBERÍAS, CONEXIONES Y UNIONES). FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TANQUES DE ALMACENAMIENTO FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE MANGUERAS DE RECEPCIÓN Y SUMINISTRO DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE FALLAS DE FUNCIONAMIENTO DE EQUIPO:
COMPRESORES Y BOMBAS FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE VÁLVULAS FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE FALLAS POR ERRORES HUMANOS:
DISEÑO Y CONSTRUCCIÓN (NOM-001-SEDG-1996 Y LAS DEMÁS RELACIONADAS) FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE OPERACIONES DE SUMINISTRO, RECEPCIÓN Y CARBURACIÓN. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA PRÁCTICAMENTE IMPROBABLE OPERACIÓN DE LLENADO DE AUTO-TANQUES Y TRASIEGO DE RESIDUOS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA EXTREMADAMENTE BAJA
POSIBLE ORIGEN
TIPO DE RIESGO
PROBABILIDAD
MANTENIMIENTO DE EQUIPOS E INSTALACIONES FUGA INCENDIO BAJA MUY BAJA
Nota: El riesgo de derrame no es considerado en el presente análisis, ya que debido al bajo punto de ebullición del gas l. p. (-42 ºC), y la alta presión a la que se maneja, al ser liberado el gas a la atmósfera se evapora de manera inmediata.
Las especificaciones de diseño y construcción de la planta de almacenamiento para distribución de gas l. p., motivo del presente estudio, satisfacen criterios en materia de seguridad, tanto en los componentes de obra civil, como en las instalaciones mecánicas, eléctricas y de seguridad, incluyendo márgenes de seguridad en las especificaciones de los mismos, por lo que se considera muy remota la posibilidad de ocurrencia de accidentes debidos a fallas de contención en tuberías, tanques, etcétera, o por fallas de funcionamiento de equipos.
DE LA PLANTA. EXPLOSIÓN MUY BAJA
MANTENIMIENTO DE VEHÍCULOS DE TRANSPORTE DE GAS. FUGA INCENDIO EXPLOSIÓN BAJA MUY BAJA MUY BAJA
FALLAS POR EVENTOS EXTERNOS:
CONDICIONES CLIMATOLÓGICAS EXTREMAS. FUGA INCENDIO EXPLOSIÓN BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE TEMBLORES. FUGA INCENDIO EXPLOSIÓN MUY BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE ACCIDENTES CERCANOS. FUGA INCENDIO EXPLOSIÓN EXTREMADAMENTE BAJA PRÁCTICAMENTE IMPROBABLE PRÁCTICAMENTE IMPROBABLE
• Tecnologías que se utilizarán, en especial las que tengan relación directa con la
emisión y control de residuos líquidos, sólidos o gaseosos
La planta de almacenamiento y distribución se dedica únicamente al almacenamiento y trasiego de gas l.p. por lo que no se generarán emisiones de residuos líquidos, y/o sólidos durante su operación.
• Tipo de reparaciones a sistemas, equipos, etc.
En las principales áreas donde se maneja el combustible gas l.p., no será necesario llevar a cabo actividades de reparaciones a sistemas o equipos, no obstante, durante las actividades de mantenimiento y supervisión, es posible que sea necesario cambiar válvulas desgastadas.
Por otra parte, la planta contará con un taller de servicio mecánico para la reparación de vehículos el cual se localiza por el lindero noreste del terreno de la planta, se encontrará completamente aislado de la zona de almacenamiento y áreas de trasiego. Su uso será para reparaciones menores, como los es el cambio de aceite y lubricación, lavado, y reparaciones mecánicas en las que se excluye el uso de soldadura u operaciones que requieran fuego.
• Especificar si se pretende llevar a cabo el control de malezas o fauna nociva,
describiendo los métodos de control
Dentro de las actividades normales de la planta esta el mantener las áreas libres de objetos por lo tanto si se estableciera algún tipo de maleza, esta debe ser eliminada, así mismo los linderos de la planta se tendrán delimitados con barda de block de concreto de 3.00 metros de altura. Deben permanecer libres de vegetación a fin de evitar el deterioro en los muros; la eliminación será manual.
II.2.6 Descripción de las obras asociadas al proyecto
Como obras asociadas se consideran únicamente construcciones como son: oficinas, servicios sanitarios, tablero eléctrico, cuarto de máquinas, cisterna, taller, fosa séptica, que cubren aproximadamente el 3% de la superficie total del predio.
II.2.7 Etapa de abandono del sitio
Describir el programa tentativo de abandono del sitio, enfatizando en las medidas de rehabilitación, compensación y restitución.
Cuando la planta de almacenamiento sea puesta fuera de operación, por el término de la vida útil de sus equipos, deberá dar cumplimiento a los siguientes requerimientos:
Presentar un programa calendarizado, aprobado por la autoridad competente que en su momento lo requiera.
Cumplir con los lineamientos con respecto al retiro de los tanques de almacenamiento de gas.
Retiro definitivo de tuberías en operación
se manejarán de acuerdo a lo establecido en la Ley General del Equilibrio Ecológico y Protección al Ambiente y en su reglamento en materia de Residuos Peligrosos y las Normas Oficiales Mexicanas aplicables.
El responsable de la planta deberá presentar ante la Secretaría de Medio Ambiente y Recursos Naturales, todos los documentos que avalen que el sitio por abandonar, se encuentra libre de contaminantes o, en su caso, haber sido restaurado, de acuerdo a los parámetros de remediación y control establecidos por la autoridad correspondiente.
II.2.8 Utilización de explosivos
No aplica
II.2.9 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera.
Se tienen consideradas las siguientes cantidades que se generarán durante la etapa de construcción.
z Pedacería de cimbra y madera: 7 camiones de leña (capacidad de 7 m3 por camión) z Cartón de empaques
z Sacos vacíos de cemento y cal
z Pedacería de PVC, mediante camioneta
z Varilla, almbrón, alambre y fierros aprox. 200 kg. z Envolturas de alimentos y residuos de éstos
Por otra parte se generó escombro, producto de las excavaciones y nivelaciones del predio.
Los tanques de almacenamiento, la recepción y suministro constituyen las áreas de la planta, y dentro de sus actividades normales de operación no se tiene ningún tipo de residuo sólido o líquido resultado de las actividades de la empresa de almacenamiento y distribución de gas l. p.
Sin embargo, conscientes de que se generan residuos sólidos en oficinas y sanitarios, se obtiene de la siguiente ecuación un estimado de la cantidad producida por trabajador:
PCC= kg. recolectados = 0.450 kg/por trabajador día trabajadores, día
Si consideramos un total de 50 personas laborando en la operación de la planta tendremos que los kg recolectados son 22.5 kg por día.
Por lo tanto se considera que el tipo de residuos generados serán domésticos, considerando los siguientes:
- Papel de baños de oficina, cartón, latas, plásticos, hule, trapos.
- Residuos de comida
Por otra parte, la presencia de un taller mecánico de uso exclusivo de la planta propiciará la generación de estopas impregnadas de aceite, envases de aceite, entre otros materiales impregnados, mismos que se consideran como residuos peligrosos, por lo que la empresa debe tener un manejo especial para estos residuos ya que debe ser llevados a un centro de acopio autorizado.
Debido a que la planta maneja gas l.p., considerada como sustancia peligrosa, se incluyen hojas de seguridad de este combustible.
D A T O S G E N E R A L E S D E L A E M P R E S A
NOMBRE / RAZÓN SOCIAL
"SONIGAS, S.A. DE C.V."
NOMBRE DEL PROYECTO/GIRO O ACTIVIDAD
MANIFESTACIÓN DE IMPACTO AMBIENTAL
MOTIVO POR EL QUE SE PRESENTA LA MANIFESTACIÓN DE IMPACTO
( X ) PROCEDIMIENTO DE IMPACTO/RIESGO AMBIENTAL ( ) REQUERIMIENTO DE PROFEPA
( ) PROGRAMA NACIONAL DE PREVENCIÓN DE
ACCIDENTES ( ) OTROS, ESPECIFIQUE
DOMICILIO COMPLETO DEL PROYECTO
DATOS DE LOS RESPONSABLES O REPRESENTANTES DE LA EMPRESA (Para oír y recibir notificaciones relacionadas con la MIA)
Protegido por IFAI, Art. 3°. Fracción VI, LFTAIPG
HOJA DE DATOS DE SEGURIDAD PARA SUSTANCIAS QUÍMICAS
NOMBRE DE LA EMPRESA: “SONIGAS, S.A. DE C.V."
FECHA DE ELABORACIÓN
OCTUBRE DE 2002
FECHA DE REVISIÓN
SECCIÓN I DATOS GENERALES DEL RESPONSABLES DE LA SUSTANCIA QUÍMICA
1.- NOMBRE DEL FABRICANTE O IMPORTADOR PETRÓLEOS MEXICANOS
PEMEX – REFINACIÓN
2.- EN CASO DE EMERGENCIA COMUNICARSE A: TELÉFONO:
FAX: 3.-DOMICILIO COMPLETO:
CALLE No. EXT. COLONIA C.P.
LOCALIDAD O POBLACIÓN ENTIDAD FEDERATIVA
SECCION II DATOS GENERALES DE LA SUSTANCIA QUÍMICA
NOMBRE COMERCIAL Gas L. P. NOMBRE QUÍMICO Propano y Butano PESO MOLECULAR Propano 44, Butano 58 FAMILIA QUÍMICA Alcanos
SINÓNIMO: Gas OTROS DATOS
SECCIÓN III COMPONENTES RIESGOSOS
1.- % Y NOMBRE DE LOS COMPONENTES: Propano 30, Butano 70 2.- No.CAS: 68476-85-7 3.-No. DE LA ONU: 1075 4.- CANCERIGENOS O TERATOGÉNICOS
5.- LÍMITE MÁXIMO PERMISIBLE DE CONCENTRACIÓN 6.-IDLH/IPVS (ppm) No aplica No es tóxico 7.- GRADO DE RIESGO: TLV 8 1000 ppm ó 1800 mg/m3 7.1. SALUD Ligeramente asfixiante Tóxico 7.2. INFLAMABILIDAD Inflamable 7.3. REACTIVIDAD No es reactivo TLV 15 No reportado
SECCIÓN IV PROPIEDADES FÍSICAS
1.- TEMPERATURA DE FUSIÓN ºC 2.- TEMPERATURA DE EBULLICIÓN (ºC)
-135 ºC Butano, -87 ºC Propano -0.5 ºC
3.- PRESION DE VAPOR (mmHg a 20 ºC) 4.- DENSIDAD RELATIVA
47 lb/pulg2 0.51 (agua =1) 1.53 (aire =1) 5.-DENSIDAD RELATIVA DE VAPOR (AIRE = 1.00 a C.N.) 6.- SOLUBILIDAD EN AGUA (g/ml)
Butano insoluble en agua
Propano solubilidad baja 65 eq/100 partes
7.- REACTIVIDAD EN AGUA: 8.- ESTADO FISICO, COLOR Y OLOR: Ninguna Gas, incoloro, inodoro, se le agrega
mercaptano para detectar fugas 9.- VELOCIDAD DE EVAPORACIÓN (BUTIL ACETATO =1)
1
10.- PUNTO DE INFLAMACIÓN (ºC) 132 ºC
11.- TEMPERATURA DE AUTOIGNICIÓN (ºC) 12.- PORCIENTO DE VOLATILIDAD
882 a 1002 50 % con formación de aerosol
13.- LÍMITES DE INFLAMABILIDAD(%)
INFERIOR: 2.4 SUPERIOR: 9.6
SECCIÓN V RIESGOS DE FUEGO O EXPLOSIÓN
NIEBLA DE AGUA: XXXX
ESPUMA: HALÓN CO2: POLVO QUÍMICO SECO: XXXX
OTROS:
2.- EQUIPO ESPECIAL DE PROTECCIÓN (GENERAL) PARA COMBATE DE INCENDIO: Equipo de bomberos, sistema de aspersión, hidrantes y extintores 3.- PROCEDIMIENTO ESPECIAL DE COMBATE DE INCENDIO
Ver procedimiento PE - I – ROJO
4.- CONDICIONES QUE CONDUCEN A UN PELIGRO DE FUEGO Y EXPLOSIÓN NO USUALES: Mezcla de gas y oxígeno expuesta a una fuente de ignición
5.- PRODUCTOS DE COMBUSTIÓN
CO2, CO y H2O trazas de NOx, SO2 Y O2
SECCIÓN VI DATOS DE REACTIVIDAD
1.- SUSTANCIA Gas l.p. 2.- CONDICIONES A EVITAR:
ESTABLE INESTABLE No es reactivo, no obstante se recomienda evitar el contacto con oxígeno y aceite.
Muy estable
3.- INCOMPATIBILIDAD (SUSTANCIAS A EVITAR): Contacto con el oxígeno
4.- DESCOMPOSICIÓN DE COMPONENTES PELIGROSOS: Ninguno
5.- POLIMERIZACIÓN PELIGROSA: 6.- CONDICIONES A EVITAR:
No aplica PUEDE OCURRIR NO PUEDE OCURRIR
XXXX
SECCIÓN VII RIESGOS PARA LA SALUD
VÍAS DE ENTRADA SÍNTOMAS DEL LESIONADO PRIMEROS AUXILIOS 1.- INGESTIÓN ACCIDENTAL
No es posible
2.- CONTACTO CON LOS
OJOS Irritación Lavar con abundante agua
3.- CONTACTO CON LA PIEL
El gas no provoca daño El líquido provoca quemadura criogénica
Lavado y aplicación de pomadas humectantes. 4.- ABSORCIÓN
No se absorbe
5.- INHALACIÓN Somnolencia y asfixia Aireación
6.- SUST. QUÍM. CONSIDERADA COMO CANCERÍGENA (SEGÚN NORMATIVIDAD DE LA STPS Y SSA)
STPS SI _____ NO XX SSA _____ SI _____ NO _____ OTROS. ESPECIFICAR
SECCIÓN VIII INDICACIONES EN CASO DE FUGA O DERRAMES:
Los desfogues y fugas de gas l. p., se dispersan en el aire y solo pueden ser riesgosas si estequiométricamente se presenta una cantidad de oxígeno que provoque una mezcla, y ésta además, encuentre una fuente de ignición en el sitio, es poco probable esta situación, ya que el gas l. p. se volatiliza dispersando rápidamente la posible nube de riesgo; así mismo, las posibles fuentes de ignición se pueden provocar a ras del suelo y el gas tiende a elevarse.
SECCIÓN IX EQUIPO DE PROTECCIÓN PERSONAL
II.2.10 Infraestructura para el manejo y la disposición adecuada de los residuos
Para el control de la basura generada se hará uso de una clasificación conforme a lo estimado. Se propone un programa de clasificación de basura para su disposición temporal dentro de las instalaciones, identificando los cestos (tambos) de la siguiente manera:
- Amarillo = cartón y papel - Verde = vidrio
- Azul = plástico y hules
- Café = cartón, papel, trapos impregnados de aceites y grasas
Nota: “No se permitirá su acumulación por ser materiales combustibles”, por lo que se pondrá a disposición del sistema recolector del municipio.
Los residuos sólidos que se generen serán dispuestos al servicio de limpia del municipio, lo anterior para evitar la contaminación de las zonas cercanas. Es importante que desde el inicio de las actividades de construcción, se establezca un contrato de recolección con el organismo antes mencionado, a fin de superar conflictos por contaminación de residuos sólidos.
Chaquetón
Zapatos con suela de hule (botas) Guantes
Careta 2.- PRÁCTICAS DE HIGIENE:
Aseo personal
Actividades deportivas promovidas por la empresa Comisión de higiene y seguridad
SECCIÓN X INFORMACIÓN SOBRE TRANSPORTACIÓN (DE ACUERDO A REGLAMENTO DE TRANSPORTE):
Reglamento de tránsito
NOM-009-SCFI-1994 Auto - tanques para el transporte de gas l. p.
NO.03.0.04 Para el tránsito interior de vehículos en instalaciones industriales administrativas y de servicios de Petróleos Mexicanos
SECCIÓN XI INFORMACIÓN ECOLÓGICA (DE ACUERDO CON LAS REGLAMENTACIONES ECOLOGICAS):
El proyecto se encuentra normado por la Ley General del Equilibrio Ecológico y Protección al Ambiente, en lo relativo a la necesidad de realizar estudios de riesgo, según las modificaciones de la mencionada ley en Diciembre de 1996.
Listado de Actividades altamente riesgosas del 4 de Mayo de 1992.
SECCIÓN XII PRECAUCIONES ESPECIALES
1.- DE MANEJO Y ALMACENAMIENTO:
Evitar fugas en recipientes, tuberías, equipo de bombeo e instalaciones de llenado y trasvasado. No fumar dentro de la planta.
Evitar la presencia de personal ajeno a la operación de la estación.
Manejar con precaución y bajos límites de velocidad dentro de las instalaciones. Respetar los anuncios de seguridad.
Apegarse estrictamente a los procedimientos de operación. 2.- OTRAS:
Los residuos sólidos que serán generados en el taller mecánico deberán ser dispuestos a una empresa autorizada para el manejo de estos.
III. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL Y, EN SU CASO CON LA REGULACIÓN DE USO DE SUELO
z Programas de recuperación y restablecimiento de las zonas de restauración ecológica
De acuerdo a la memoria técnica, el diseño se hizo apegándose a los lineamientos de la Ley Reglamentaria del artículo 27 Constitucional en el ramo del Petróleo de fecha 28 de junio de 1999, así como de la Norma Oficial Mexicana NOM-001-SEDG-1999 “Plantas de Almacenamiento para Gas L..P.-Diseño y Construcción” editada por la Secretaría de Energía, Dirección General de Normas.
La NOM-001-SEDG-1999 se complementa con las siguientes normas oficiales NMX-B-177-1990, NMX-CH-16-1967, NMX-CH-36-1994-SCFI, NMX-L-1-1970, NOM-021/2-SCFI-1993, NOM-021/3-SCFI-1993, NMX-X13-1965, NMX-X-1985-NMX-X-31-1983, NMX-X-4-1967, NOM-018/1-SCFI-1993, NOM-001-SEMP-1994.
Así mismo se pretende seguir los lineamientos de normas ecológicas como son:
NOM-042-ECOL-1993 22/OCT/93. Que establece los niveles máximos permisibles de emisión de hidrocarburos no quemados, monóxido de carbono y óxidos de nitrógeno provenientes del escape de vehículos automotores.
NOM-050-ECOL-1993 22/OCT/93: Que establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gas l.p.; gas natural u otros combustibles alternos como combustible.
LGEEPA Cap. III: Preservación y aprovechamiento sustentable del suelo y sus recursos
LGEEPA Cap. IV: Prevención y control de la contaminación del suelo
Art. 136: Los residuos que se acumulen o pueda acumularse y se depositen o infiltren en los suelos deberán reunir las condiciones necesarias para prevenir o evitar:
I. – La contaminación del suelo
II. Las alteraciones nocivas en el proceso biológico de los suelos
LGEEPA Cap. V: Actividades consideradas como altamente peligrosas
Art. 145: La Secretaría promoverá que en la determinación de los usos del suelo se especifiquen las zonas en las que se permita el establecimiento de industrias, comercios o servicios considerados como riesgosos, por la gravedad de los efectos que puedan generar en los ecosistemas o en el ambiente.
Art. 146: La Secretaría, previa opinión de las Secretarías de Energía, de Comercio y Fomento Industrial de Salud de Gobernación y del Trabajo y Previsión Social, conforme al Reglamento que para tal efecto expida, establecerá las actividades que deben considerarse como altamente riesgosas en virtud de las características corrosivas, reactivas, explosivas, inflamables y biológico infeccioso para el equilibrio ecológico o el ambiente, de los materiales que se generen o se manejen en los establecimientos industriales, comerciales o de servicios, considerando, además, los volúmenes de manejo y la ubicación del establecimiento.
Art. 147: La realización de las actividades industriales, comerciales o de servicio altamente riesgosas, se llevarán a cabo con apego a lo dispuesto por esta Ley y las disposiciones reglamentarias que de ella emanen.
Art. 148: Cuando para garantizar la seguridad de los vecinos de una industria que lleven a cabo actividades altamente riesgosas, sea necesario establecer una zona inmediata de salvaguardas.
LGEEPA Cap. VI. Referente a materiales y residuos peligrosos.
Finalmente deben considerarse disposiciones de la Norma Oficial Mexicana de la Secretaría de Comunicaciones y Transportes de normas oficiales de la Secretaría del Trabajo y Previsión Social
Se incluyen especificaciones de las normas antes mencionadas:
ESPECIFICACIONES DE NORMAS CONSIDERADAS EN EL PROYECTO
Normas aplicables:
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA
NOM-001-SEDG-1996 Plantas de almacenamiento para gas l. p., - Diseño y Construcción.
NMX-B-177-1990 Tubos de acero al carbono con o sin costura, negros o galvanizados, por inmersión en caliente.
NMX-CH-26-1967 Calidad y funcionamiento de manómetros para gas l. p. y natural. NMX-CH-36-1994-SCFI Instrumentos de medición –aparatos para pesar– Características
y cualidades metrológicas. NMX-L-1-1970 Gas licuado de petróleo.
NOM-021/2-SCFI-1993
Recipientes sujetos a presión no expuestos a calentamientos por medios artificiales para contener gas l.p., tipo no portátil destinados a plantas de almacenamiento para distribución y estaciones de aprovisamiento de vehículos.
NOM-021/3-SCFI-1993
Recipientes sujetos a presión no expuestos a calentamiento por medios artificiales para contener gas l. p., tipo no portátil para instalaciones de aprovechamiento final de gas l. p., como combustibles.
NMX-X-13-1965 Válvula de retención para uso en recipientes no portátiles para gas l. p.
NMX-X-29-1985 Mangueras con refuerzos de alambre o fibras textiles para gas l. p.
NMX-X-31-1983 Válvulas de paso de vapor y aire de gas natural o l. p.
NMX-X-4-1967 Calidad y funcionamiento para conexiones utilizadas en mangueras para la conducción de gas natural y l. p.
NOM-018/1-SCFI-1993 Distribución y consumo de gas l. p. – recipientes portátiles y sus accesorios para contener gas l. p., parte 1, recipientes.
NOM-001-SEMP-1994 Relativa a las instalaciones destinadas al suministro y uso de energía eléctrica.
E C O L Ó G I C A S
NOM-042-ECOL-1993 22/OCT/93
Que establece los niveles máximos permisibles de emisión de hidrocarburos no quemados, monóxido de carbono y óxidos de nitrógeno provenientes del escape de vehículos automotores.
NOM-050-ECOL-1993 22/OCT/93
Que establece los niveles máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en circulación que usan gas l. p., gas natural u otros combustibles alternos como combustible.
LGEEPA Cap. III Preservación y aprovechamiento sustentable del suelo y sus recursos.
LGEEPA Cap. IV Prevención y control de la contaminación del suelo.
Art. 136
Los residuos que se acumulen o puedan acumularse y se depositen o infiltren en los suelos deberán reunir las condiciones necesarias para prevenir o evitar:
I.- La contaminación del suelo
II.- Las alteraciones nocivas en el proceso biológico de los suelos LGEEPA Cap. V Actividades consideradas como altamente peligrosas
Art. 145
La Secretaría promoverá que en la determinación de los usos del suelo se especifiquen las zonas en las que se permita el establecimiento de industrias, comercios o servicios considerados como riesgosos, por la gravedad de los efectos que puedan generar en los ecosistemas o en el ambiente.
Art. 146
La Secretaría, previa opinión de las Secretarías de Energía, de Comercio y Fomento industrial, de Salud, de Gobernación y del Trabajo y Previsión Social, conforme al Reglamento que para tal efecto se expida, establecerá las actividades que deben considerarse como altamente riesgosas en virtud de las características corrosivas, reactivas, explosivas, inflamables y biológico infeccioso para el equilibrio ecológico o el ambiente, de los materiales que se generen o manejen en los establecimientos industriales, comerciales o de servicios, considerando, además, los volúmenes de manejo y la ubicación del establecimiento.
Art. 147
La realización de actividades industriales, comerciales o de servicio altamente riesgosas, se llevarán a cabo con apego a lo dispuesto por esta Ley y las disposiciones reglamentarias que de ella emanen.
Art. 148
Cuando para garantizar la seguridad de los vecinos de una industria que lleve a cabo actividades altamente riesgosas, sea necesario establecer una zona intermedia de salvaguardas.
LGEEPA Cap. VI Referente a materiales y residuos peligrosos.
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA SECRETARÍA
DE COMUNICACIONES Y TRANSPORTES
NOM-003-SCT2/1994
Para el transporte terrestre de materiales y residuos peligrosos. Características de las etiquetas de envases y embalajes destinados al transporte de materiales y residuos peligrosos.
NOM-004-SCT2/1994 Sistema de identificación de unidades destinadas al transporte terrestre de materiales y residuos peligrosos.
NOM-005-SCT2/1994 Información de emergencia para el transporte terrestre de sustancias, materiales y residuos peligrosos.
NOM-006-SCT2/1994 Aspectos básicos para la revisión ocular diaria de la unidad destinada al autotransporte de materiales y residuos peligrosos. NOM-007-SCT2/1994 Marcado de envases y embalajes destinados al transporte de
sustancias y residuos peligrosos.
NOM-010-SCT2/1994 Disposiciones de compatibilidad y segregación para el almacenamiento y transporte de sustancias y residuos peligrosos.
NOM-011-SCT2/1994 Condiciones para el transporte de las sustancias, materiales y residuos peligrosos en cantidades limitadas.
NOM-012-SCT2/1994
Sobre el peso y dimensiones máximas con los que pueden circular los vehículos de autotransporte que transitan en los caminos y puentes de jurisdicción federal.
NOM-019-SCT2/1994
Disposiciones generales para la limpieza y control de remanentes de sustancias y residuos peligrosos en las unidades que transportan materiales y residuos peligrosos.
NOM-023-SCT2/1994
Información técnica que debe contener la placa que portará el autotanque, recipientes metálicos intermedios a granel y envases con capacidad mayor a 500 litros que transportan materiales y residuos peligrosos.
Proyecto de norma NOM-002-SCT2/1994
Listado de las sustancias y materiales más usualmente transportadas.
NORMA TÍTULO DE LA NORMA OFICIAL MEXICANA SECRETARÍA
DEL TRABAJO Y PREVISIÓN SOCIAL
NOM-001-STPS-1999 Edificios, locales, instalaciones y áreas en los centros de trabajo-condiciones de seguridad e higiene.
NOM-002-STPS-2000 Relativa a las condiciones de seguridad para la prevención y protección contra incendio de los centros de trabajo.
NOM-004-STPS-1999 Relativa a los sistemas de protección y dispositivos de seguridad en la maquinaria, accesorios y equipo de los centros de trabajo.
NOM-005-STPS-1998
Relativa a las condiciones de seguridad de los centros de trabajo para el almacenamiento, transporte y manejo de sustancias químicas de trabajo
NOM-010-STPS-1999
Relativa a las condiciones de seguridad e higiene en los centros de trabajo donde se produzcan, almacenen o manejen sustancias químicas capaces de generar contaminación en el medio ambiente laboral.
NOM-011-STPS-1993 Relativa a las condiciones de seguridad e higiene en los centros de trabajo donde se genere ruido. NOM-014-STPS-2000 Exposición laboral a presiones ambientales anormales-condiciones de seguridad e higiene.
