CARTA LA LOMA G13-D34

(1)

Carta Inventario Minero La Loma G13-D34 Escala 1:50 000

0

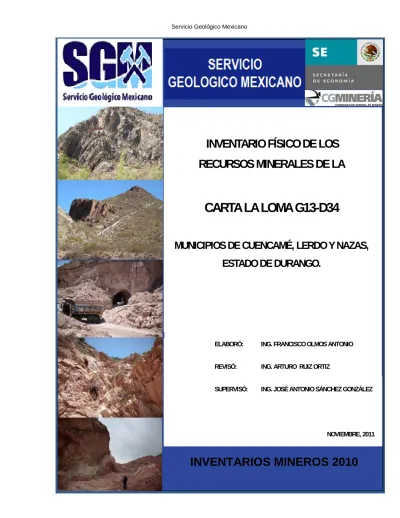

INVENTARIOS MINEROS 2010

INVENTARIO FÍSICO DE LOS

RECURSOS MINERALES DE LA

CARTA LA LOMA G13-D34

MUNICIPIOS DE CUENCAMÉ, LERDO Y NAZAS,

ESTADO DE DURANGO.

ELABORÓ: ING. FRANCISCO OLMOS ANTONIO

REVISÓ: ING. ARTURO RUIZ ORTIZ

SUPERVISÓ: ING. JOSÉ ANTONIO SÁNCHEZ GONZÁLEZ

(2)

Carta Inventario Minero La Loma G13-D34 Escala 1:50 000 1 INDICE Pag. I. GENERALIDADES 1 I.1. Introducción 1 I.2. Objetivo 2

II. MEDIO FÍSICO Y GEOGRÁFICO 3

II.1. Localización y extensión 3

II.2. Reseña Histórica 3

II.3. Sociodemografía 4

II.4. Vías de comunicación y acceso 5

II.5. Fisiografía 6

II.6. Hidrografía 7

III. MARCO GEOLÓGICO 9

III.1. Geología Regional 9

III.2. Geología Local 12

IV. YACIMIENTOS MINERALES 38

IV.1. Localidades de Minerales No Metálicos 38

IV.1.1. Localidades de Bentonita y otras Arcillas 40

IV.1.2. Localidades de Caliza 77

IV.1.3. Localidades de Yeso 98

IV.1.4. Localidades de Cuarzo 100

IV.1.5. Localidades de Lutita Carbonosa 102

IV.2. Localidades de Rocas Dimensionables 103

IV.3. Localidades de Agregados Pétreos 156

IV.4. Localidades de Minerales Metálicos 166

V. CONCLUSIONES Y RECOMENDACIONES 174

V.1. Conclusiones 174

V.2. Recomendaciones 178

BIBLIOGRAFÍA 179

ANEXO I

Fichas de campo, carta Inventario Físico de los Recursos Minerales La Loma G13-D34, Escala 1:50,000, Estado de Durango (al final del texto)

ANEXO II

Resultados de Laboratorio carta Inventario Físico de los Recursos Minerales La Loma G13-D34, Escala 1:50,000, Estado de Durango (al final del texto)

(3)

0

FIGURAS

Pag.

Figura 1. Plano de localización de la carta La Loma (G13-D34), Durango. 3

Figura 2. Acceso y vías de comunicación carta La Loma (G13-D34) 6 Figura 3. Provincias Fisiográficas, según Edwin Raisz (1964) 7

Figura 4. Cuencas Hidrológicas del Estado de Durango, en base a la Comisión 8 Nacional del Agua

Figura 5. Provincias Geológicas de la República Mexicana 11 Figura 6. Terrenos Tectonoestratigráficos de la República Mexicana 13

TABLAS

Tabla 1. Localidades de Minerales no Metálicos carta La Loma G13-D34, Durango 39 Tabla 2. Resultados de Laboratorio en base a sus propiedades Físicas Mineralógicas 40 Tabla 3. Localidades de Caliza identificadas en la carta La Loma, Dgo. 78 Tabla 4. Resultados del Análisis Químico de muestras de Caliza 78 Tabla 5. Resultados de Análisis Químico de muestras de Yeso 100 Tabla 6. Resultados de Análisis Químico de la muestra Loma-72 101 Tabla 7. Resultados de las Pruebas Físicas realizadas al muestreo de Rocas 104 Dimensionables de la carta La Loma, Dgo.

Tabla 8. Localidades de Agregados Pétreos en la carta La Loma, Dgo. 157 Tabla 9. Resultados de las Pruebas de Granulometría de Agregados Pétreos 158 Tabla 10. Localidades de Minerales Metálicos de la carta La Loma, Dgo. 167 Tabla 11. Resultado de Análisis Químico de Elementos Metálicos mina El Refugio 168 Tabla 12. Resultado de Análisis Químico de la localidad Los Mimbres 170 Tabla 13. Localidades Minerales de la carta La Loma G13-D34, Durango 171

GRÁFICAS

Gráfica 1. Distribución granulométrica acumulativa de la muestra Loma-54 164 Gráfica 2. Distribución granulométrica acumulativa de la muestra Loma-63 165 Gráfica 3. Distribución granulométrica acumulativa de la muestra Loma-68 168 Gráfica 4. Distribución granulométrica acumulativa de la muestra Loma-73 170

PLANOS

Plano 1. Carta Geológica La Loma G13-D34

Escala 1:50 000 (en bolsa al final del texto) Plano 2. Carta de Localidades Mineras La Loma G13-D34

Escala 1:50 000 (en bolsa al final del texto) Plano 3. Carta Magnética La Loma G13-D34

(4)

1

I. GENERALIDADES I.1. Introducción

El Estado de Durango ha sido durante su historia un estado con gran tradición minera. Históricamente, se destaca en la entidad de sus numerosos distritos la explotación de minerales metálicos, minerales no metálicos y una significativa producción nacional de rocas dimensionables, lo que ha propiciado el desarrollo económico de poblaciones que, por su topografía abrupta, se encontraban carentes de infraestructura y que en la minería tradicionalmente han encontrado una actividad productiva y remuneradora.

Las grandes expectativas geológicas que presenta el Estado de Durango son manifiestas para la exploración y descubrimiento de un mayor número de yacimientos minerales y de rocas dimensionables que pueden ser susceptibles de aprovechamiento para su uso en la industria en general, y es por eso que en el año 2010 el Gobierno del Estado de Durango celebró un convenio inicial con el Servicio Geológico Mexicano para conocer el potencial de los recursos minerales de sus municipios, por el que se estableció el inventario minero de la carta La Loma (G13 D34), con una superficie de 930 km2, situadas a 200 km al noreste de la capital del Estado.

Bajo estas expectativas, este inventario fue iniciado en el mes de junio de 2010, en el que se integra la geología del Estado de Durango levantada con anterioridad por el extinto Consejo de Recursos Minerales hoy Servicio Geológico Mexicano, a la cual se adiciona la información actualizada del reconocimiento geológico y observaciones de los geólogos encargados del proyecto.

Las localidades mineras identificadas durante el desarrollo en la carta La Loma (G13-D34) se integran al presente estudio y actualizan la información previa de las localidades y prospectos ubicados con anterioridad, todo esto realizado durante los diferentes levantamientos geológicos, esta información se indica al final del texto.

(5)

2

I.2. Objetivo

El objetivo que persigue el presente trabajo, es difundir el conocimiento de la geología y los recursos minerales de la carta Inventario Minero La Loma (G13-D34), la que comprende en mayor extensión los municipios de Nazas y Lerdo, Estado de Durango, con el propósito de determinar la presencia e importancia económica de yacimientos minerales metálicos, de minerales no metálicos, así como de las rocas dimensionables y agregados pétreos existentes en el área. Como complemento, dirigir la atención a impulsar programas de infraestructura geológica minera, que coadyuven al desarrollo económico de los municipios y por consiguiente del estado y del país.

La información de los distritos minerales metálicos que el Consejo de Recursos Minerales levantó con anterioridad al elaborar sus cartas escala 1:250 000, se incluye íntegramente en las cartas de cada municipio.

(6)

3

II. MEDIO FÍSICO Y GEOGRÁFICO II.1. Localización y extensión

La carta La Loma (G13-D34) se ubica en la porción noreste del estado de Durango y cubre parcialmente la superficie de los municipios de Nazas y Lerdo, a 170 km al noreste de la capital del Estado. Se encuentra comprendida en las coordenadas geográficas 25° 15' a 25° 30' de latitud norte, y 103° 40' a 104° 00' de longitud oeste del meridiano de Greenwich, esta carta cubre una superficie de 930 km² (Figura 1).

Figura 1. Plano de localización de la carta La Loma (G13-D34), Durango.

II.2. Reseña Histórica

Las poblaciones de esta región son antiguas y preceden antes del siglo 20, su desarrollo se ha basado en la agricultura y ganadería, la que está muy arraigada en la región, a partir de la construcción de la presa Francisco Zarco estas actividades se han fortalecido, formando una amplia zona de riego.

El aprovechamiento de los recursos minerales de la región data de la segunda mitad del siglo XX, inicialmente muy limitada y concentrada en el aprovechamiento de rocas dimensionables

(7)

4 con recursos de cantera. De igual manera, la región ha sido objeto de exploración de minerales metálicos realizada por gambusinos, sin resultados sobresalientes.

El desarrollo de los inventarios mineros de la hoja La Loma (G13- D34), surge a partir de los trabajos de cartografía realizados en el año 2008 por el Servicio Geológico Mexicano, para la elaboración de la carta geológico-minera La Loma, de la que se tomaron en cuenta los estudios sobre estratigrafía, tectónica, geología estructural y, yacimientos minerales.

Asimismo, con base a los antecedentes de investigación realizados por diversas instituciones tanto educativas como el Instituto Mexicano del Petróleo y publicaciones de la Sociedad Geológica Mexicana, Sociedad Geológica de América, principalmente.

El programa de cartografía del Servicio Geológico Mexicano incluye en su conjunto, datos sobre el muestreo geoquímico de sedimentos de arroyo, interpretación de resultados y edición de cartas a escala 1:50 000.

Para la realización de este trabajo se consideró, adicionalmente, la información de cartas de magnetometría editadas por el Servicio Geológico Mexicano.

II.3. Sociodemografía

La carta La Loma (G13-D34), comprende en mayor extensión la superficie de los municipios Nazas y Lerdo, y en menor proporción pequeñas áreas de los municipios Gómez Palacio, Mapimí y Cuencamé, Dgo. La población se concentra en dos grandes regiones conformadas por amplios valles, situados en los extremos suroeste y noreste de la carta, separados por las sierras El Rosario y Manzanares. El poblado más importante del suroeste es Lázaro Cárdenas, Dgo., también conocido como Pueblo Nuevo y algunas otras poblaciones de menor demografía como son: San Pedro del Tongo, Santa Teresa de la Uña y Emilio Carranza, éstas distribuidas a lo largo del río Nazas y algunas cercanas a la carretera Nazas-Velardeña. La otra región habitada es la de Sapioríz y La Loma ubicada al noreste de la carta, en donde existe varias poblaciones importantes como: Juan E. García, San Jacinto, Veintiuno de Marzo, La Goma, El Refugio y Santa Anita, ubicadas a lo largo de la margen izquierda del río Nazas.

(8)

5 La economía de la región se basa en tres actividades fundamentales que son agricultura, ganadería y comercio, la minería no resalta como actividad; sin embargo, existen posibilidades de desarrollar la explotación de minerales no metálicos.

La agricultura está basada en riego por canales que se desprenden del río Nazas, la mayor parte de los cultivos esta medianamente tecnificada, por lo que es altamente productiva en alfalfa, sorgo, maíz como forraje para ganado, chile, nogal y manzana, entre los más destacados, cabe señalar que en la parte noreste existe riego basada en la extracción de pozos de agua, debido a la lejanía del cauce del río.

La ganadería se basa principalmente en ganado lechero y en menor proporción en ganado de engorda, así mismo, en baja escala el caprino y en mínima el lanar y porcino.

En lo que respecta a la minería la ocupación laboral es de 30 personas, dedicadas a la extracción de bentonita, las diversas zonas mineras de minerales no metálicos en una proporción del 90% se encuentran abandonadas y parcialmente destruidas, en estas se tienen explotaciones de bentonita, ónix y cuarzo, así como de agregados pétreos; todas ellas se aprecia que se explotaron en forma rudimentaria y con alto riesgo, sin control de calidad y sin preparación.

La actividad comercial en la zona se abastece de las ciudades de Torreón, Coah., Gómez Palacio y Lerdo, Dgo.

La educación que se imparte en la región presenta en los niveles básicos en casi todas las poblaciones con Jardín de Niños, primaria y secundaria, y solamente a de nivel Bachillerato en la población de Lázaro Cárdenas.

II.4. Vías de comunicación y acceso

A partir de la ciudad de Durango el acceso a la carta La Loma (G13-D34) se efectúa por la carretera federal No. 40 y por la autopista Durango-Gómez Palacio, esta tiene recorrido hacia el noreste de aproximadamente 170 km, por el trayecto de los municipios Guadalupe Victoria, Peñón Blanco, Cuencamé, hasta llegar a la población Los Ángeles, municipio de Lerdo, Dgo., lugar de entronque con la carretera federal No. 40, de donde se realiza un recorrido hacia el oeste de aproximadamente 8 km y llegar a Sapioríz. Existen en la carta diversos caminos de terracería y brechas que comunican a poblados y ranchos, que por lo general, son transitables

(9)

6 en casi toda la época del año, y sólo en algunos tramos se dificulta el acceso en épocas de lluvias. Las únicas áreas donde se dificulta la comunicación vía terrestre son hacia la zona serrana y sus amplios valles paralelos (Figura 2).

Figura 2. Acceso y vías de comunicación carta La Loma G13-D34. II.5. Fisiografía

La región de la carta La Loma (G13-D34) queda comprendida en la subprovincia fisiográfica de Cuencas y Sierras perteneciente a la Sierra Madre Oriental. Las elevaciones topográficas en la porción noreste de la carta, sobre el valle de La Goma, varían de 1180 a 2420 m.s.n.m., en la sierra El Rosario.

La carta La Loma (G13-D34) comprende predominantemente rasgos fisiográficos de la subprovincia de Cuencas y Sierras, el relieve hacia la porción centro-norte y sureste de la carta se caracteriza por presentar mesetas, valles no muy extensos, cañones y cañadas profundas, y considerables extensiones de sierras y cordones con dirección NW-SE, como lo son las sierras El Rosario, El Refugio, Manzanares, cordón El Picacho, cañada Tierra Colorada, con alturas que varían de los 2100 a 2400 m.s.n.m., hacia el noreste de la carta la topografía tiende a ser más suave hacia los poblados Sapioríz, La Goma y La Loma. Al sur de la carta se encuentra la presa Francisco Zarco, con elevaciones que van de los 1100-1400 m.s.n.m., en términos generales la altitud media del área de estudio es de 1800 m.s.n.m. (Figura 3).

(10)

7

Figura 3. Provincias Fisiográficas, según Edwin Raisz (1964) II.6. Hidrografía

De acuerdo con la clasificación de cuencas de la Comisión Nacional del Agua, la zona pertenece a la región hidrológica del río Nazas-Aguanaval, la que ocupa el 42.22% de la superficie estatal, siendo por lo tanto la mayor en la entidad; en particular esta misma región se ubica en la subcuenca Nazas-Torreón, que incluye la denominada Comarca Lagunera, que comprende en extensión el municipio Gómez Palacio y la mayor parte del municipio Lerdo (Figura 4).

Toma su nombre desde la época de la conquista cuando los habitantes de la ribera del río utilizaban para pescar unas cestas muy peculiares llamadas “nazas”, de ahí que se le conociera como el río de las Nazas.

El río Nazas nace en las estribaciones de la Sierra Madre Occidental y se dirige al oeste labrando el cañón de Fernández, para penetrar en la Comarca Lagunera en las inmediaciones de Ciudad Lerdo, Dgo., pasar una región árida y desembocar en la Laguna de Mayrán, Coah., con una longitud de 600 km. Actualmente este río es frenado artificialmente por las cortinas de

COLINAS DE VIZCAINO B A J A _C A L I F O R N I A D E_S I E_R T O D E S O N O R A S I E R R A S _S E P U L T A D A S SI ER R AS AL AR G AD AS C U E N C A S Y _S I E R R A S M E S A C E N T R A L S I S T E M A MESETA DEL NORTE M E S E T A N E O_{V O L C A N} I C A MESETA DE OAXACA MESET A DE CHIAPAS V E R T I E N T E S U R S I E R R A M_{A D R E} D E L S U R C U E N C A B A L S A S M E_{X C A} L A ESCALA GRAFICA 0 100 500

PROVINCIAS

FISIOGRAFICAS

DE MEXICO

S I E R _R _A M _A D R _E O C C I D E_N T A L RAISZ, E. (1964) SIERRAS PL EGADAS CUE NCA CENT_RAL DE CHIAPAS PLAN ICIE C OSTERA PLATAFORMA DE YUCATAN COSTA BAJA LLANURA PICADA VER TIEN TE _DEL GOLFO PLANICIE C_OSTERA SIER_RA M AD R_E O R IE N T_A L SIERRAS TRANSVERSAS S I E R R A S A L T A S S I ERR A S B A J A S P L A N I C I E _C O S T E R A C O ST A BAJ A T A M_{A U} L I P E C O MESETA DE COAHUILA M E S E T A S Y C U E N C A S M E S E T A L A V I C A T IERRA BAJ A LO S D ELT AS SIER RAS D E PI AMON_TE MESETA DEL SUR C O S T A D E S I N A L O A -N A Y A R I T HUMPHREY, W. (1958)

LIMITE DE LAS PROVINCIAS

S I M B O LO G I A

LIMITE DE LAS SUBPROVINCIAS CARTA LA LOMA G13-D34 CARTA LA LOMA COLINAS DE VIZCAINO B A J A _C A L I F O R N I A D E_S I E_R T O D E S O N O R A S I E R R A S _S E P U L T A D A S SI ER R AS AL AR G AD AS C U E N C A S Y _S I E R R A S M E S A C E N T R A L S I S T E M A MESETA DEL NORTE M E S E T A N E O_{V O L C A N} I C A MESETA DE OAXACA MESET A DE CHIAPAS V E R T I E N T E S U R S I E R R A M_{A D R E} D E L S U R C U E N C A B A L S A S M E_{X C A} L A ESCALA GRAFICA 0 100 500

PROVINCIAS

FISIOGRAFICAS

DE MEXICO

S I E R _R _A M _A D R _E O C C I D E_N T A L RAISZ, E. (1964) SIERRAS PL EGADAS CUE NCA CENT_RAL DE CHIAPAS PLAN ICIE C OSTERA PLATAFORMA DE YUCATAN COSTA BAJA LLANURA PICADA VER TIEN TE _DEL GOLFO PLANICIE C_OSTERA SIER_RA M AD R_E O R IE N T_A L SIERRAS TRANSVERSAS S I E R R A S A L T A S S I ERR A S B A J A S P L A N I C I E _C O S T E R A C O ST A BAJ A T A M_{A U} L I P E C O MESETA DE COAHUILA M E S E T A S Y C U E N C A S M E S E T A L A V I C A T IERRA BAJ A LO S D ELT AS SIER RAS D E PI AMON_TE MESETA DEL SUR C O S T A D E S I N A L O A -N A Y A R I T HUMPHREY, W. (1958)

LIMITE DE LAS PROVINCIAS

S I M B O LO G I A

LIMITE DE LAS SUBPROVINCIAS CARTA LA LOMA G13-D34

CARTA LA LOMA

(11)

8 las presas “Lázaro Cárdenas” (El Palmito), presa captadora, y por la “Francisco Zarco” (Las Tórtolas), presa derivadora y reguladora.

Como se ha mencionado la principal corriente perenne es el río Nazas, que junto con sus afluentes drenan sus aguas hacia la presa Francisco Zarco, ubicada en la porción sur de la cuenca de Mayrán. Los tipos de drenaje varían de paralelo a subparalelo y dendrítico en las partes altas de las rocas sedimentarias, así como meandrico y anastomosado en las zonas peneplanas.

Figura 4. Cuencas Hidrológicas del Estado de Durango en base a la

(12)

9

III. MARCO GEOLÓGICO

III.1. Geología Regional

La carta La Loma (G13-D34) se localiza en la región noroccidental de la provincia geológica Cinturón Mexicano de Pliegues y Fallas, la que se caracteriza por la presencia de sierras alargadas y plegadas con orientación NNW-SSE, algunas de estas afectadas por fallas inversas o cabalgamientos, descansando sobre un basamento Precámbrico y Paleozoico (Figura 5).

La región del Cinturón Mexicano de Pliegues y Fallas está representada por las rocas más antiguas que corresponden a una secuencia de arenisca y caliza de la Formación La Gloria (Jo Ar-Cz), cuya edad en base a microfauna reportada corresponde al Jurásico superior (Oxfordiano). Le sobreyace discordantemente, una secuencia de caliza en estratos que varían de medianos, gruesos a masivos, correspondiente a la Formación Cupido (Kbap Cz), de edad Barremiano-Aptiano.

Sobreyace a la Formación Cupido un horizonte de caliza, caliza arcillosa en estratos delgados a laminares, con intercalaciones de lutita y limolita, correspondiente a la Formación La Peña (Kap Cz-Lu), cuya edad se asigna al Cretácico inferior (Aptiano). Sobreyace a la unidad anterior, en relación concordante, un paquete de caliza en estratos gruesos a masivos, correspondiente a la Formación Aurora (Ka Cz), cuya edad en base al contenido faunístico la ubican en el Albiano. Le sobreyace concordantemente, en cambio lateral de facies, caliza en estratos delgados a medios de la Formación Cuesta del Cura, (Kace Cz), con fósiles identificados la ubican en el Albiano-Cenomaniano.

Le sobreyace concordantemente la Formación Indidura (Kcet Cz-Lu) constituida por calizas y lutitas de edad Cenomaniano-Turoniano, a ésta última le sobreyace de manera concordante la Formación Caracol (Kcoss Ar-Lu), formada de areniscas y lutitas.

Durante el Terciario se desarrolló un arco continental que define el límite entre los terrenos Sierra Madre y Coahuila. El rasgo fisiográfico más característico en esta parte norte del territorio nacional, es la flexión que sufre la Sierra Madre Oriental y adquiere una dirección este-oeste, desde Monterrey hasta Torreón.

Discordante a las unidades mesozoicas sedimentarias, se tiene el depósito del conglomerado calcáreo de la Formación Ahuichila (Teo Cgp), cuya edad con base a relación de campo, se

(13)

10 asigna al Terciario (Eoceno-Oligoceno) al que sobreyace discordante una secuencia volcánica, constituida por ignimbritas y riolitas (To TR-Ig) del Oligoceno medio-tardío. Sobre las rocas sedimentarias discordantemente un conglomerado de rocas ígneas y sedimentarias, representado por la Formación Santa Inés (Tmpl Cgp), del Terciario (Mioceno-Plioceno).

Como unidades más recientes se tienen gravas y arenas, del Pleistoceno, así como depósitos de aluvión, limos y arcillas del Holoceno.

Desde el punto de vista tectónico, la región estuvo afectada por dos eventos importantes, el primero la orogenia Laramide y el segundo por aquellos que en conjunto dieron lugar a la provincia de Cinturón Mexicano de Pliegues y Fallas. Durante la orogenia los paquetes litológicos estuvieron sujetos a esfuerzos compresivos que plegaron los paquetes sedimentarios, esto como resultado de la colisión del arco insular con el cratón generando una zona de subducción, cuyos efectos principales fueron el desplazamiento de lo que hoy es la Mesa Central en dirección norte y oriente.

Dichos pliegues presentan una orientación preferencial este-oeste, con predominio de los recostamientos al norte y noreste, lo que indica que los esfuerzos actuaron del sur y del suroeste. Acompañando a esta serie de deformaciones en algunas zonas se presentó un magmatismo plutónico dando origen a cuerpos intrusivos.

La subducción que involucró la corteza oceánica con el continente, originó actividad volcánica calcoalcalina que migró en dirección este durante el Terciario temprano. Como respuesta a esta serie de eventos la corteza continental sufrió una serie de fragmentaciones, dando origen a un conjunto de fosas y pilares tectónicos; las zonas de debilidad en estas estructuras fueron el conducto para la emisión del paquete volcánico que cubrió las rocas preexistentes ya deformadas.

(14)

11

1. Plataforma de Yucatán 2. Cuenca deltáica de Tabasco

3. Cinturón Chiapaneco de Pliegues 4. Batolito de Chiapas

5. Macizo Ígneo del Soconusco 6. Cuenca de Tehuantepec 7. Cuenca Deltáica de Veracruz 8. Macizo Volcánico de los Tuxtlas 9. Cuicateca 10. Zapoteca 11. Mixteca 12. Chatina 13. Juchateca 14. Plataforma de Morelos 15. Faja Volcánica Transmexicana 16. Complejo Orogénico de Col. -Gro. 17. Batolito de Jalisco

18. Macizo Ígneo de Palma Sola 19. Miogeoclinal del Golfo de México 20. Cinturón Mexicano de Pliegues y Fallas 21. Plataforma de Coahuila

22. Zacatecana

23. Plataforma de Valles -San Luis Potosí 24. Faja Ignimbrítica Mexicana

25. Cinturón Orogénico Sinaloense 26. Chihuahuense

27. Cuenca de Nayarit

28. Cuenca Deltáica de Sonora -Sinaloa 29. Sonorense

30. Delta del Colorado

31. Batolito de Juárez -San Pedro Mártir 32. Cuenca de Vizcaino -Purísima 33. Cinturón Orogénico Cedros -Vizcaino 34. Faja Volcánica de La Giganta 35. Complejo Plutónico de La Paz 1. Plataforma de Yucatán

2. Cuenca deltáica de Tabasco 3. Cinturón Chiapaneco de Pliegues 4. Batolito de Chiapas

5. Macizo Ígneo del Soconusco 6. Cuenca de Tehuantepec 7. Cuenca Deltáica de Veracruz 8. Macizo Volcánico de los Tuxtlas 9. Cuicateca 10. Zapoteca 11. Mixteca 12. Chatina 13. Juchateca 14. Plataforma de Morelos 15. Faja Volcánica Transmexicana 16. Complejo Orogénico de Col. -Gro. 17. Batolito de Jalisco

18. Macizo Ígneo de Palma Sola 19. Miogeoclinal del Golfo de México 20. Cinturón Mexicano de Pliegues y Fallas 21. Plataforma de Coahuila

22. Zacatecana

23. Plataforma de Valles -San Luis Potosí 24. Faja Ignimbrítica Mexicana

25. Cinturón Orogénico Sinaloense 26. Chihuahuense

27. Cuenca de Nayarit

28. Cuenca Deltáica de Sonora -Sinaloa 29. Sonorense

30. Delta del Colorado

31. Batolito de Juárez -San Pedro Mártir 32. Cuenca de Vizcaino -Purísima 33. Cinturón Orogénico Cedros -Vizcaino 34. Faja Volcánica de La Giganta 35. Complejo Plutónico de La Paz

MEXICALI CHIHUAHUA CULIACAN DURANGO SALTILLOMONTERREY ZACATECAS TEPIC

AGUASCALIENTES_{SAN LUIS POTOSI}

GUADALAJARA GUANAJUATO TLAXCALA QUERETARO PACHUCA MORELIA TOLUCA PUEBLA DF CUERNAVACA CHILPANCINGO OAXACA VILLA HERMOSA TUXTLA CAMPECHE CD. VICTORIA MERIDA 117° 115° 113° 111° 109° 107° 105° 103° 101° 99° 97° 95° 93° 91° 89° 87° 85° 115° 113° 111° 109° 107° 105° 103° 101° 99° 97° 95° 93° 91° 89° 87° 31° 29° 27° 25° 23° 21° 19° 17° 15° 31° 29° 27° 25° 23° 21° 19° 17° 15° LA PAZ HERMOSILLO 0 200 400 K I L O M E T R O S 31 32 32 34 30 29 26 24 21 19 20 22 23 15 16 18 7 8 1 2 3 4 6 10 11 12 9 28 35 24 17 5 13 ORTEGA G. et al, 1991 25 14 27 33 MEXICALI CHIHUAHUA CULIACÁN DURANGO SALTILLOMONTERREY ZACATECAS TEPIC AGUASCALIENTES

SAN LUIS POTOSI

GUADALAJARA COLIMA GUANAJUATO TLAXCALA QUERÉTARO PACHUCA MORELIA TOLUCA PUEBLA DF CUERNAVACA CHILPANCINGO OAXACA VILLA HERMOSA TUXTLA GUTIERREZ CAMPECHE CD. VICTORIA MERIDA 31 32 32 34 30 29 26 24 21 19 20 22 23 15 16 18 7 8 1 2 3 4 10 11 12 9 28 24 17 25 14 CHETUMAL JALAPA HERMOSILLO N E W S N E W S

(15)

12

II.2. Geología Local

En el contexto geotectónico (Figura 6), la carta La Loma (G13-D34) queda comprendida en la región noroccidental de la unidad tectoestratigráfica denominada Sierra Madre (Campa y Coney, 1983).

Las rocas más antiguas la constituyen la Formación La Gloria del Jurásico superior, sobre la que descansan las formaciones Cupido, La Peña, Aurora, Cuesta del Cura del Cretácico inferior a las que sobreyace el Cretácico superior representado por las formaciones Indidura y Caracol. Cubriendo discordantemente a las rocas mesozoicas se tiene el conglomerado de la Formación Ahuichila de edad Eoceno-Oligoceno y una serie de conglomerados polimícticos del Mioceno Plioceno de la Formación Santa Inés y un conglomerado reciente del Pleistoceno, así como aluvión del Holoceno.

También se tienen rocas extrusivas de composición riolítica de edad Terciario y de edad Oligoceno-Mioceno.

(16)

13

(17)

14 La nomenclatura de las unidades mapeadas que se utilizan en este trabajo es la empleada por el Servicio Geológico Mexicano, cuya descripción de la más antigua a la más reciente es la siguiente:

Mesozoico

JURÁSICO SUPERIOR

Arenisca-Caliza (Jo Cz-Ar) Formación La Gloria

Definición. La Formación La Gloria fue nombrada por Imlay (1936), considerando como

localidad tipo al cañón del Mimbre, alrededor de 35.2 km. Al este-sureste de Parras, Coah.

Litología y espesor. Consiste de areniscas, algunos horizontes de conglomerados, lutitas y

calizas. En la carta La Loma (G13-D34), se observó conformada de calizas, que alternan con areniscas de grano grueso a fino y algunos horizontes de conglomerado.

Distribución. Aflora en el sector oriente, cerca del límite de la carta alrededor del rancho El

Chocolate, en una planicie que forma el centro de un anticlinal erosionado, en la esquina límite noreste de la carta en la base de los cerro La Ballena y La Ponderosa, constituida en la base por arenisca, arenisca calcárea de grano grueso a fino, limolitas, conglomerados arenosos interestratificados con las areniscas, brechas calcáreas y calizas. El espesor observado en este sector de la carta es mayor a los 150 m.

Las areniscas son rojizas pardas de grano grueso a fino, estructura clástica, con variaciones verticales y horizontales a más finas, en parte con cuarcitas interestratificados en estratos medios a gruesos encontrándose en algunas localidades plegados con cambio de rumbo e inclinación en pocos metros, como puede observarse en el límite oriente de la carta y en la base del cerro La Ballena.

Las limolitas son rojizas a morada que intemperiza más claro, estratos delgados a laminares físiles con fracturamiento paralelo a los estratos, los que se interestratifican con areniscas.

El conglomerado arenoso es verde a pardo en estratos delgados a medios, con fracturamiento perpendicular a los estratos y se encuentran intercalados con las areniscas.

(18)

15 Las calizas son blancas, de tipo mudstone a wackestone, textura microcristalina gris-rojiza, siendo esta coloración una característica para su identificación en campo, presenta lentes de pedernal café negro, algunos estratos con abundante macrofauna mal conservada de braquiópodos y pelecípodos reemplazada por calcita, estratos delgados a gruesos con vetillas de calcita en forma irregular en ocasiones parcialmente recristalizada y con algunos estratos brechados con muchos óxidos de fierro.

En el límite oriente, en el flanco este de la sierra El Refugio las calizas presentan rumbo general noreste-sureste, con inclinación al suroeste de 20° a 30°, en el cerro La Ballena, presentan rumbo general noreste-suroeste y buzamiento al noroeste.

Al sureste y 14 km en línea recta de La Loma en la localidad El Papalote, en el sector sureste de la carta se tomó la muestra LL-014, para estudio petrográfico, la cual es gris, de estructura compacta, masiva textura clástica, al microscopio sus componentes principales son: fragmentos de roca en 50% de forma subangulosos, la mayoría presentan una baja esfericidad, de forma alargada y son subangulosos, los fragmentos están constituidos por calcita de la variedad micrita, algunos granos se observan con minerales terrígenos, como el cuarzo microcristalino. Como secundario calcita en 40% de forma amorfa de la variedad espatita. Los cristales están entre los fragmentos de roca, formando lo que es el cementante, también rellenando microvetillas de la roca. Hematita en 4% de forma amorfa rellenando pequeñas fracturas en la roca. Su microtextura es clástica, su origen es roca sedimentaria clástica calcárea y fue clasificada como una brecha sedimentaria calcárea.

Al sureste y 13.5 km en línea recta de La Loma, al lado de la carretera federal No. 40, en la localidad El Papalote, en el sector sureste de la carta se tomó la muestra LL-013, la cual es rojiza, de estructura compacta, masiva textura clástica, al microscopio sus componentes principales cuarzo en 25% de forma subredondeada de origen ígneo. Los fragmentos de cristales son principalmente monocristalinos, presentando sus bordes redondeados y con una esfericidad baja. Fragmentos de roca en 20% de forma subredondeada, principalmente, son de origen ígneo. Presentan una matriz vitrea desvitrificada a cuarzo cristalino. En algunos fragmentos se aprecian estructuras esferulíticas, presenta como alteración silicificación. Microclima en 20% de forma subredondeada se asocia en los bordes con cuarzo, presenta su característica macla en forma de parrilla, alterándose a illita. Calcita en 17% de forma amorfa, se observa como cementante entre los fragmentos de minerales. Albita en 12% de forma subredondeada, existen escasos cristales asociados con cuarzo y feldespato en los bordes de

(19)

16 sus caras. El maclado polisintético tiende a acuñarse alterándose a illita- hematita en 4% de forma amorfa se presenta entre el cementante que forma la calcita. Illita en 2% de forma amorfa producto de la alteración de la plagioclasa. Se presenta microtextura clástica, presenta una madurez textural madura, madurez mineralógica submadura y con una fábrica del tipo de contactos longitudinales, su origen es roca sedimentaria clástica calcárea, clasificada como grauwacka.

Relaciones estratigráficas. En otras localidades aledañas a la carta, Imlay (1953), menciona

un espesor de por lo menos 600 m cerca del área de San Pedro del Gallo, dentro de la carta en el límite medio oriente se tiene un espesor de 300 m. PEMEX en la carta Villa Juárez midió 430 m.

No se observó su contacto inferior, según Clemons y Mc Leroy (1962, p.145) esta unidad se observa fuera de la carta descansando en discordancia angular sobre capas rojas de la Formación Nazas, en los afloramientos que se localizan al oriente del cerro La Ballena en la esquina noreste de la carta y sobre la autopista a Gómez Palacio. Subyace concordantemente a la Formación Cupido como puede observarse sobre el arroyo Los Mimbres al oriente de la carta y en la base del cerro La Ballena.

Edad y correlación. Uno de los trabajos pioneros sobre la edad de las rocas oxfordianas de

San Pedro del Gallo, Durango., (más adelante definida como Formación La Gloria) fue Burkhardt (1912), el cual asigna una edad Oxfordiano tardío sin mayor precisión, posteriormente en 1930, el mismo autor reestudio esta fauna y le asigna una edad Oxfordiano medio (zona Tranzversarium), por la presencia del género Dichotomosphinctes al oxfordiano tardío (zona Bimammatum) por la especie Discosphinctes virgulatus [=Orthosphinctes (Praeataxioceras)

virgulatus], Imlay (1936, 1937, 1953), propone una edad del Jurásico tardío, probablemente

Oxfordiano en la sierra de Parras, Coahuila. Se correlaciona con la caliza zuloaga.

Imay (1936), considera que la parte superior pertenece definitivamente al subestrato Argoviano del Oxfordiano, basándose en la presencia de amonites oxfordianos cerca de San Pedro del Gallo y Villa Juárez. Contreras et al. (1988), asignaron una edad del Oxfordiano temprano- Oxfordiano tardío (en la división biospartita de este piso), con base en los fósiles de nerideidos y amonites presentes. Mycynski et al. (1989), reinterpreta la fauna de amonites registrada en la Formación La Gloria y coinciden con la edad propuesta por Buckhardt (1930).

(20)

17 Kellum (1932), menciona la presencia de contenido faunístico con los géneros Neumayria,

Perisphinctes y Ochetoceras, reconocidas en la sierra de Jimulco, Coahuila. Los fósiles más

importantes desde el punto de vista bioestratigráfico, son las asociaciones de amonites registradas por diferentes autores, donde cabe destacar la presencia de los géneros

Perisphinctes, (subgéneros Dichotomosphinctes y Discosphinctes), Ochetoceras, Neumayria, Euaspidoceras (Buckardt, 1912, 1930; Contreras et al., 1988). Así mismo se ha registrado fauna

de gasterópodos caracterizados principalmente por el género Cossmannnea (Imlay, 1937; Contreras et al., 1988).

Ambiente de depósito. Por su litología de facies nerítica y por su posición paleogeográfica, se

infiere que la Formación La Gloria se depositó en una amplia zona de litoral.

Representa facies de off-shore (costa afuera) de aguas someras (Imlay, 1936). Oivanki (1974 en Goldhammer y Jonhson (2001), menciona que donde el material detrítico se intercala con carbonatos marinos puede representar un ambiente de depósito que varía de marino marginal (playa), a marino somero cercano a la costa. Humprey y Díaz (2003), mencionan que la Formación La Gloria incluye sedimentos clásticos cercanos a la costa y sedimentos carbonatados de aguas someras, los cuales fueron depositados en las proximidades de los límites de las masas continentales durante la parte temprana del Jurásico tardío en el norte de México.

Condiciones geológico-mineras. No se observaron relaciones con yacimientos minerales.

CRETÁCICO INFERIOR

Caliza (Kbap Cz) Formación Cupido

Definición. Fue propuesta por Imlay (1937, p.606) para una unidad de caliza de color gris, de

estratificación gruesa, media y delgada, encajonada por las formaciones Taraises en su base y La Peña en su cima.

La localidad tipo asignada fue la pared norte del cañón El Mimbre, alrededor de 60 km al sureste de la ciudad de Parras, Coah. Imlay la consideró con rango estratigráfico del Hauteriviano superior al Aptiano inferior.

(21)

18 Posteriormente Humprey (1956, p.192), redefinió la Formación Cupido, asignándole una edad que va del Hauteriviano superior al Aptiano inferior.

Litología y espesor. En el área se aplicó el termino Formación Cupido, para una secuencia de

450 a 550 m de rocas carbonatadas de facies de plataforma, las cuales presentan interestratificaciones de mudstone, mudstone arcilloso y en algunos lugares interestratificaciones con abundantes lutitas.

Distribución. Aflora ampliamente en los sectores oriente y sur de la carta, en la mayoría de los

flancos y ejes de los anticlinales que constituyen los anticlinorios El Rosario y El Refugio.

Son rocas carbonatadas de facie de plataforma de color gris a gris rosado, que varia de mudstone, wackestone, packstone, grainstone con matriz grumosa, abundante macrofauna en algunos estratos de tipo: rudistas, moluscos, miliólidos, algas calcáreas (Acicularia,

Dacicladaceas), de estratificación gruesa hasta 8 m a masiva como en la presa Francisco

Zarco, Sapioríz a masiva con interestratificaciones arcillosas hasta de 10 cm, es claro observar juntas y planos estilolíticos, paralelos a la estratificación y pequeños nódulos de pedernal café, la actitud de las capas es generalmente de rumbo noroeste-sureste en el sector sureste variando norte-sur en el sector centro-oriente, con algunas flexiones y plegamientos, constituyendo los flancos de los anticlinales que se presentan de todas formas, en general con vergencia al noreste, variando su inclinación desde casi horizontal en las crestas de los ejes a 90° en sus flancos, observándose todo tipo de pliegues y algunos de ellos en ocasiones intensamente fracturados, paralelo y normal a los estratos, se observan principalmente en la parte sur de la carta en los anticlinales y sinclinales, que son interrumpidos por la presa Francisco Zarco, es notorio que en esta zona se tengan mayor cantidad de plegamientos con respecto a las zonas norte, poniente y oriente, observándose claramente que en donde es mayor el espesor de las capas son más competentes y por lo tanto presentan menos deformación o intensidad de plegamiento.

En general, este es el tipo de litología que se observa en diferentes niveles estratigráficos de esta formación distribuida en toda la carta. El espesor observado es variable desde 250 a 600 m.

Relaciones estratigráficas. El contacto inferior se observa en el sector nororiente de la carta,

(22)

19 concordante a la Formación La Peña, como puede observarse en la cortina de la presa Francisco Zarco, camino a la repetidora Sapioríz y al poniente del poblado de Sapioríz y en general en todos arroyos profundos y los anticlinales dentro de la carta.

En algunos estudios mencionan, que la caliza de la Formación Cupido es transicional con la Formación La Peña que le sobreyace, el contacto se distingue donde la caliza llega a ser delgada y abundante (Imlay, 1937). El contacto con la lutita y caliza margosa de la Formación La Peña es abrupta y concordante (Pantoja Alor, 1963).

Edad y correlación. Se le ha situado en el Hauteriviano superior-Aptiano inferior (Bedouliano),

edad que se ha determinado por su contenido faunístico y por la posición que guarda en la columna estratigráfica. Bose (1923) y más tarde Rogers (1961, p. 8), colectaron en la sierra de Arteaga Reineckia-sp., Monopleura sp. y Ancycloceras, forma fósiles que se sitúan en el Hauteriviano-Aptiano inferior.

Se correlaciona con la Formación Tamaulipas inferior, es probable que sea equivalente con las formaciones Las Vigas y Parritas de la parte oeste de la sierra de Parras (Imlay, 1937).

Su edad es del Huateriviano superior al Barremiano y se estableció con base en el contenido fósil de las formaciones adyacentes (Imlay, 1937); Pantoja-Alor (1963) asigna, basándose en su contenido fósil, una edad Hauteriviano tardío-Barremiano y Aptiano temprano. Por su litología y posición estratigráfica Pérez-Rul (1967), le asignó una edad del Barremiano-Aptiano (Beduliano). PEMEX (1988b) considera en general un rango de edad del Hauteriviano al Aptiano inferior. En la sierra El Rosario, Durango., en la parte superior de la caliza se encuentra la transición entre el Barremiano-Aptiano, marcada por la primera aparición estratigráfica de

Paorbitolina cf. Tenticularis (Barragán, 2004).

La parte superior de la caliza de la Formación Cupido en la sierra El Rosario, Durango., contiene una rica asociación faunística representada por foraminíferos bentónicos de las familias Ataxophragmidae, Litulidae, Textularidae, Orbilitinidae, Nezzazatidae, (subfamilia

Nezzazatinae) y Millolidae, asociada a su vez con algas calcáreas, fragmentos de moluscos y

ostrácodos, radiolas de equinodermos, pellets y peloides; se encuentran las especies índice

Pseudocyclammina hedbergi Maync, P. litus (Yokohama), Chofatella decipienns Schlumberger, Vercosella cf. Arenata, debarina cf. Hahounerencis, Palorbitolina cf. Lenticulares (Blumenbach),

(23)

20

Bacinilla irregularis y Salpingoporella cf. Annulata, incluyendo los géneros Everticyclammina redmond, glomospira y Cuneolina (Barragán 2004).

Ambiente de depósito. Las rocas fueron depositadas sobre diferentes sectores de una amplia

plataforma calcárea, la litología indica que hubo áreas de alta energía y cuerpos arrecifales de rudistas; existiendo sectores que estaban a mayor profundidad donde se depositaron margas y lutitas, las cuales también indican que hubo aporte de materiales terrígenos derivados de áreas positivas, cuyos relieves aparentemente se incrementaban como consecuencia de pulsaciones tectónicas.

Representa tres facies principales: lagunar, arrecifal y pre-arrecife (PEMEX 1988b), con base en sus relaciones paleogeográficas del bloque de Coahuila que aparentemente controló la orientación del arrecife Cupido, facies de plataforma perimarea-lagunares afloran en la parte norte de la sierra de Parras y de Potreros cerca de Monterrey, mientras que facies de plataforma somera-submarea componen la parte superior de la caliza de la Formación Cupido (Lehmann et al., 1999). La parte superior de la caliza Cupido representa sistemas sedimentarios de una plataforma carbonatada que existió durante la transición Barremiano-Aptiano (Barragán, 2004).

Caliza-Lutita (Kap Cz-Lu), Formación La Peña

Definición. Fue propuesta por Imlay (1936 p.119), para designar una unidad de sedimentos

constituida hacia la parte inferior, por calizas de estratificación delgada a media, limolitas calcáreas y lutitas con nódulos de pedernal, y calizas arcillosas de estratificación delgada con abundante Dufrenoya sp., en la parte superior. Su localidad tipo se encuentra en la parte norte de la sierra de Taraises a 4.5 km, al suroeste de la hacienda La Peña, en la porción sur del estado de Coahuila.

Posteriormente Humprey (1949 p. 103), propuso que la denominación Formación La Peña, se restringiera al miembro superior considerado por Imlay, y que se incluyera el miembro inferior en la Formación Cupido.

(24)

21

Litología y espesor. Consiste de una alternancia de caliza mudstone gris oscuro a negro, con

nódulos y lentes de pedernal con lutitas calcáreas negras, con abundantes amonitas.

Distribución. Esta formación calcárea-arcillosa aflora en la parte centro-sureste de la carta,

distinguiéndose fácilmente en el terreno ya que forma puertos de erosión. Aflora, asimismo, en la mayor parte de las estructuras anticlinales de la carta encajonada entre las formaciones Cupido y Aurora y/o Cuesta del Cura, en parte de forma acuñada, errática y discontinua, debido a la complejidad estructural de las sierras El Rosario, Manzanares y El Refugio, en donde se puede observar con foliación de fractura, presenta pliegues y micropliegues de todo tipo, algunos estratos forman pequeñas fallas inversas o cabalgaduras, sirviendo de superficie de deslizamiento a la Formación Aurora o Cuesta del Cura.

En estudios anteriores mencionan, que está constituida por caliza mudstone, arcillosa gris negro, con escasos ostrácodos y radiolarios calcificados, con amonites (Acanthohoplites

Aschiltaensis Anthula) y algunos foraminíferos como Globigerinelloides—maridalensis (?)y Hederbergella sp., en general, forman estratos de caliza delgados a gruesos con estructura de

“boudinage” y nódulos, y bandas de pedernal negro alternando con lutitas margosas cafés a negras de estratificación delgada; es importante señalar que hacia la parte poniente se hace más arcillosa, debido a que son rocas poco competentes, en muchas localidades, se presentan muy plegadas y deformadas presentando textura foliada con apariencia esquistosa.

En el área la Formación La Peña, presenta una alternancia de caliza, lutita, limolita calcárea con lentes y algunas bandas de pedernal negro. La caliza es finamente cristalina de gris oscuro a medio, a café rojizo claro o marrón con textura oomicrita con foraminíferos. Comúnmente se encuentra en estratos delgados de 1 a 15 cm de espesor. La caliza es arcillosa gris claro, a rojo anaranjado. También se presenta en estratos delgados de 0.2 a 10 cm de espesor. Algunas de las capas arcillosas de caliza contienen fósiles mal conservados. La limolita calcárea es gris claro a café marrón, laminada y frecuentemente físil. La formación se caracteriza por su contenido de pedernal negro, en lentes y bandas delgadas en los estratos delgados, de 1 a 20 cm de espesor.

En general, los afloramientos de esta formación son fácilmente atacados por la erosión, por lo que el espesor de sus afloramientos varían de 20 a 150 m máximo, en algunas localidades como la cima de la sierra mencionada se observa que ocupa una gran extensión, lo que hace

(25)

22 pensar en un espesor considerable, pero esto sin considerar la complejidad estructural que presenta dicha sierra.

Fuera de la carta, al noroeste en la sierra de San Pedro, presenta un espesor total de 50 m, en dicha carta se tomaron muestras para ser analizadas y se clasificaron, respectivamente como, intraomicroespatita y caliza oomicritica con foraminíferos, al microscopio se observa una roca de color café con una estructura compacta y textura microcristalina, teniendo como minerales esenciales calcita (micritica), calcita (espática) intraclastos, oolitos, minerales opacos (hematita-limonita escasa), cuarzo, moscovita, y como componentes secundarios, calcita, la matriz de micrita y espatita asociada a minerales arcillosos de origen sedimentario.

La actitud de los estratos es en el sector sur, de rumbo casi norte sur con inclinaciones de 30° a 60° y en el sector sureste el rumbo varia de norte-sur a noroeste, en el extremo sureste con inclinaciones más fuertes a medida que se acerca al eje o contacto con la Formación Cupido, presenta fracturamiento intenso normal a los estratos.

En la cortina de la presa Francisco Zarco se observa casi sin deformación, en el resto de las localidades como Sapioríz, subida a la repetidora de microondas de Sapioríz y en la sierra El Rosario se encuentra altamente deformada.

Su contacto inferior con la Formación Cupido es concordante y claro como en la cortina de la presa Francisco Zarco, siendo visible en la mayor parte de las sierras, su contacto superior es concordante y en forma transicional con la Formación Aurora y/o Cuesta del Cura, como se observa en la cortina antes mencionada, una característica de esta formación es que forma un puerto de erosión entre las unidades que la encajonan, fácil de identificar siendo una guía morfológica para seguir su continuación.

Por su contenido faunístico se ha podido datar con facilidad, ya que los amonites del género

Acanthohoplites Aschiltaensis Antula le asignan una edad Aptiano tardío.

Edad y correlación. Por medio de estudios paleontológicos efectuados Imlay W.R. (1938), a

los fósiles (Inoceramus, Sp.y Buchita Aucella Sp.), se le asignó una edad del Aptiano, mientras Burckhardt (1930), en las cercanías de Mazapil, Zacatecas, observó que la formación pudiera ser equivalente a la parte basal de la caliza Aurora de la sierra de Parras de edad Albiano temprano.

(26)

23

Relaciones estratigráficas. Se correlaciona con la Formación Cuchillo de Chihuahua y

litoestratigráficamente equivale a la Formación Otates de la sierra de Tamaulipas.

Ambiente de depósito. Las características litológicas sugieren un ambiente de mares abiertos

en una zona relativamente profunda, a donde llegaban significativamente aportes de materiales terrígenos finos provenientes de las tierras adyacentes que estaban tectónicamente activas.

Condiciones geológico-mineras. No se encontraron estructuras o evidencias de

mineralización asociadas a estas rocas, solamente algunas capas delgadas de lutitas con abundantes óxidos de fierro.

Caliza (Ka Cz) Formación Aurora

Definición. Inicialmente descrita como caliza impura en capas gruesas con numerosos nódulos

de pedernal, con abundantes fósiles (Burrows, 1910). Toma su nombre de las cercanías de la mina Aurora, en la sierra Cuchillo Parado, Chihuahua.

Humprey, y Díaz (1956), la describen como caliza de estratificación delgada a masiva, de color gris a ocre con cantidad variable de pedernal en forma de nódulos irregulares y concreciones. Presenta raras intercalaciones de lutita calcárea gris. Los nódulos de pedernal son de color gris a negro e intemperizan a ocre oscuro. Los reconocimientos de campo indican un espesor mayor a 200 m.

Litología y espesor. PEMEX (1988b), considera que la caliza es de tipo wackestone-packstone

y grainstone en estratos masivos, con mucha macrofauna de rudistas (caprínidos y toucasias) microfauna de miliólidos, así como fragmentos de algas, entre otros.

Distribución. Tiene una amplia distribución en los anticlinales de la sierra El Rosario, en la

parte norte de la carta en los límites con la carta Vicente Suárez, en donde de acuerdo al mapeo geológico se observa el cambio de facies con la Formación Cuesta del Cura.

Ambiente de depósito. Las características de su litología corresponden a depósitos de mar

abierto, consiste de calizas gris claro a obscuro tipo mudstone, pakcstone con estratos gruesos masivos, escasa estructura boudinage con algunas estilolitas paralelas a la estratificación, presenta algunos estratos fosilífero con abundante macrofauna de rudistas, equinodermos,

(27)

24 ostrácodos y radiolarios, presenta pocas interestratifiaciones delgadas de caliza y caliza arcillosa pocos nódulos de pedernal escasa dolomita.

Al sureste y 6 km en línea recta de La Loma en el sector noreste de la carta, se tomó la muestra LL-05 para análisis petrográfico, presenta como mineral esencial fragmentos de roca; como minerales secundarios a calcita y hematita. En la fotomicrografía que se realizó a esta muestra se observa un fragmento de roca con matriz micritica y fósiles (probablemente foraminíferos). Fue clasificada como una brecha calcárea de origen sedimentario clástica-carbonatada.

Edad y correlación. Por su contenido palentológico de Collomiella Recta c. mexicana y

relaciones estratigráficas se le asigna una edad Albiano inferior al superior.

La formación presenta un contenido paleontológico de Orbitolina texana (Roemer), reportada en la base de la unidad (Dicyclina Schlumbergeri, Dictyoconus sp, Oxytropidoceras sp., Lunatia

sp., Orbitolina sp, Colomiella recta y Colomiella mexicana, del Albiano inferior, medio al

superior (PEMEX1988b).

Por su contenido faunístico y relaciones de campo, se infiere que se depositó en un ambiente de aguas profundas y de baja energía (facies de plataforma somera). Su equivalente de cuenca es la Formación Tamaulipas superior.

Relaciones estratigráficas. Su contacto con la Formación La Peña es concordante y en

algunas localidades transicional, en el sector transverso de la Sierra Madre Oriental, el contacto con la Formación Cuesta del Cura se maneja como concordante y en cambio de facies (PEMEX1988b) y a la vez es probablemente discordante (Goldhamer y Jonson,2001).

El contacto superior es concordantemente y brusco con la Formación Indidura, al pasar de carbonatos puros al de terrígenos arcillosos.

Condiciones geológico-mineras. No se encontraron evidencias de mineralización.

Caliza (Kace Cz) Formación Cuesta del Cura

Definición. Su localidad tipo se ubica sobre la Cuesta del Cura, cuatro millas al oeste de la

(28)

25 Aflora principalmente en la parte poniente y centro sur de la carta, sobre la cima y flancos de los anticlinales y sinclinales que constituyen las sierras de Manzanares, El Rosario y El Refugio.

Litología y espesor. Está constituida por calizas de tipo mudstone a grainstone, gris a gris

rosado, de estratificación delgada a gruesa, con nódulos y bandas de pedernal negro y café, en el sector noroeste de la carta hacia la cima se tiene interestratificaciones de horizontes conglomeráticos a brechados, con nódulos y lentes de pedernal con espesores de hasta 10 m, su extensión horizontal es lenticular, los cuales están alternados con calizas arcillosas y en algunos casos lutitas calcáreas rojizas, lo que le da una coloración rojiza por intemperismo.

En la región de Torreón-Pedriceñas (Clemons y Mcleroy, 1962), midieron la Formación Cuesta del Cura con 62 a 130 m. Ledesma-Guerrero (1967) reconoció que donde la caliza de la Formación Cuesta del Cura cubre a las facies arrecifal de la caliza de la Formación Aurora, su espesor diminuye considerablemente, llegando a tener sólo 70 m; mientras que donde sobreyace a facies batiales de la caliza de la Formación Cuesta del Cura, su espesor aumenta rápidamente en una distancia corta y llega a tener 400 m.

Distribución. En el sector oeste y suroeste de la carta, se encuentra cubierta parcialmente y en

discordancia angular y litológica por rocas ígneas extrusivas de composición riolítica, las cuales en algunos casos, sólo se observan remanentes por efectos de erosión.

Ambiente de depósito. Probablemente se depositó en aguas más profundas, más que la

Formación Aurora (Imlay, 1936). Probablemente presenta depósitos de plataforma de origen epinerítico a infranerítico (Pantoja-Alor, 1963).

Edad y correlación. Se encuentra concordantemente sobre las calizas masivas arrecifales de

la Formación Aurora y por debajo de las capas delgadas de calizas argiláceas y, yesíferas de la Formación Indidura (Imlay, 1936). El contacto superior en el cuadrángulo de Pedriceñas es gradacional (Clemons y Mcleroy, 1962). Su contacto inferior es concordante con la Formación La Peña y también se observa traslapado a la caliza de la Formación Aurora. Por su posición estratigráfica se le asigna una edad de Albiano-Cenomaniano.

Probablemente, es del Albiano superior, el engrosamiento de sus estratos hacia el sur de la sierra de Parras y el adelgazamiento de la Formación Aurora, sugiere que las capas más inferiores hacia esa zona son más antiguas y son equivalentes a las capas más altas de la

(29)

26 Formación Aurora que afloran en la parte norte de la sierra (Imlay, 1937). Es muy probable que la Formación Cuesta del Cura corresponda a las partes medias y superior de la caliza de la Formación Aurora, por lo que se le asigna una edad del Albiano tardío al Cenomaniano temprano (Pantoja-Alor, 1962). Por su contenido fosilífero y posición estratigráfica, Pérez-Rul (1967), la asigna al Albiano tardío-Turoniano temprano. Su edad es Albiano-Cenomaniano, sin embargo, cuando cubre a la Formación Tamaulipas superior, queda restringida al Albiano superior-Cenomaniano (PEMEX 1988b).

Contenido paleontológico.- En la parte sureste del cuadrángulo de Pedriceñas, Clemons y

Macleroy (1962), colectaron en calizas, especímenes de Hoplites, grandes gasterópodos y bivalvos mal conservados; además al noreste de Nazareno se observan calizas argiláceas laminadas que contienen amonitas Mortoniceras? Sp., y Ostrea (Alectryonia) sp.aff. carinata?. Cerca del rancho La Laborcita, aproximadamente a 15 km de San Pedro-El Gallo, Durango, Pantoja-Alor (1963), colectó un espécimen de Anisoceras Neohispanicum Bose, en capas de litología similar a la Formación Cuesta del Cura, dicho fósil indica una edad del Albiano al Cenomaniano temprano.

Se correlaciona como de facies con la Formación Aurora, y con facies de plataforma y talud de la plataforma Valles San Luis Potosí.

Relaciones estratigráficas. Se encuentra cubriendo mayormente y concordantemente por

cambio de facies a la Formación Aurora y de igual forma se encuentra cubierta por la Formación Indidura.

CRETÁCICO SUPERIOR

Caliza-Lutita (Kcet Cz-Lu) Formación Indidura

Definición. Fue estudiada por primera vez por Bose (1906) en la sierra de Parras y

posteriormente por Nelly (1936, p.1028), en la región de Delicias, Coah., en donde aplicó dicho nombre a una sección de más o menos 30 m de espesor de lutita y caliza arcillosa laminar, que descansa directamente sobre la caliza de la Formación Aurora y contienen fósiles correspondientes al Albiano superior, Cenomaniano y Turoniano. La localidad tipo se ubicó en

(30)

27 el flanco oeste del cerro de la Indidura, localizado a unos 18 km al norte del Tanque Toribio, Coahuila, al sur de la sierra de Santa Ana y al sureste de Las Delicias (Nelly, 1936).

Litología y espesor. En el área se consideró como Formación Indidura, a una secuencia de

calizas arcillosas, gris a pardo, lutitas calcáreas compactas, café a gris oscuro y negro con intercalaciones de arenisca, limolita y lutita. El espesor observado en la parte noroeste de la carta, la unidad conserva un espesor mayor a 100 m.

Distribución. Aflora en el sector noroeste, en el flanco poniente de la sierra de Manzanares

sobre los arroyos principales, en algunos flancos de anticlinales, hacia el sinclinal en afloramientos mapeables.

También aflora en el sector suroeste, en la margen derecha de la presa Francisco Zarco entre sierra La Vaca y Cerro Blanco.

Está constituida por lutita calcárea compacta gris a café rojizo, con intercalaciones de lutitas negras a carbonosas en estratos de 2 a 30 cm, caliza arcillosa gris a gris oscuro o negra en estratos delgados hasta de 40 cm, hacia la cima se observa una alternancia de lutitas y areniscas gris a gris oscuro en estratos delgados de 3 a 15 cm, aquí es fácil observar un desarrollo de fractura de foliación o foliación oblicua a la estratificación, debido a sus características competentes, se presenta altamente deformada y plegada, observándose pliegues a nivel afloramiento de todo tipo.

Relaciones estratigráficas. El contacto con la Formación Aurora y/o Cuesta del Cura es

concordante y brusco, el contacto superior en parte es cubierto concordantemente por la Formación Caracol en donde se puede observar en la sierra de La Vaca, ambas rocas ampliamente deformadas formando un sinclinal en forma de flor, coronado por rocas extrusivas de tipo riolítico, más al sur se observa cubierta discordantemente por rocas volcánicas de tipo riolítico y material de aluvión.

Edad y correlación. De acuerdo con su contenido faunístico y posición estratigráfica se le ha

asignado una edad Cenomaniano-Turoniano (PEMEX, prospecto Nazareno, 1979 en GEOCA 1981).

(31)

28

Contenido faunístico. Inoceramus labiatus Schlotheim e / sp. (aff. Cycloides Wagner) Bose.

Clemons y Mcleroy (1962) colectaron en el arroyo Mapimí, Durango., inoceramus opalensis Bose.

Se correlaciona con la Formación Agua Nueva en Tamaulipas, Eagle Ford y parte interior de la Austín en el centro de Texas, U.S.A.

Ambiente de depósito. Por sus características litológicas, se infiere que se depositó en aguas

someras de escasa circulación y baja energía, representa un aumento en el aporte de sedimentos clásticos y de acuerdo con De Cserna (1956), su depósito indica una sedimentación cíclica (preflisch), que se inició en el Cenomaniano.

Representa depósitos de agua someras, como lo indica la gran cantidad de lutita negra, la presencia de yeso y limolita en el miembro basal (Imlay, 1936). La presencia de clastos finos, caliza y caliza arcillosa indican que se depositó en aguas lodosas de profundidad moderada (Pérez-Rul, 1967). La presencia de lechos yesíferos señala un depósito en aguas de poca profundidad sobre el fondo elevado de la plataforma de Coahuila (Tardy et al., 1974). El ambiente de depósito de esta unidad es el de un flysch precoz, en facies que varían desde profundos a litorales, relacionados probablemente con ambientes deltáicos (PEMEX, 1968b).

Condiciones geológico-mineras. No se observó relaciones con yacimientos minerales,

existiendo solamente zonas con óxidos de fierro color anaranjado.

Arenisca-Lutita (Kcoss Ar-Lu) Formación Caracol

Definición. Fue definida por Imlay (1937), para agrupar una secuencia de 750 m de lutitas,

calizas y tobas desvitrificadas, que afloran en el arroyo El Caracol, en la sierra de San Ángel, en el sector occidental de la sierra de Parras, en donde descansa concordantemente sobre la Formación Indidura y le sobreyace la lutita Parras.

Sus afloramientos se tienen en el sector oeste y suroeste de la carta al sur, y oriente del poblado Emilio Carranza.

Litología y espesor. Está compuesta de areniscas, de grano grueso a fino, con moscovita

(32)

29 observándose en algunas localidades estratificación cruzada y corrientes de turbidez, se alterna con limolitas gris verdoso, lutitas ocre a amarillo beige y algunas margas ocre a negro en estratos hasta de 50 cm, con fracturamiento relleno de calcita. El espesor observado en la zona suroeste es mayor a 100 m.

Distribución. Al oeste y 1 km en línea recta de Emilio Carranza en el sector suroeste de la

carta, se tomó la muestra LL-042, la cual es rojiza, de estructura compacta, masiva textura clástica, al microscopio sus componentes principales son: cuarzo en 25% de forma suredondeada, los fragmentos son de origen ígneo. Los cristales son angulosos a subredondeados. Calcita en 20% de forma amorfa, principalmente de la variedad micrita y se observa como cementante, entre los fragmentos de minerales. Plagioclasa en 20% de forma subredondeada de la variedad albita-oligoclasa. Presenta sus maclas típicas polisintéticas, alterándose a illita. Feldespato 10% de forma subredondeada disperso en la matriz de la roca. Presenta una ligera alteración a illita. Sericita 10% de forma amorfa dispersa en la matriz de la roca. Fragmentos de roca 9% de forma subredondeada de origen volcánico. Presentan matriz microcristalina, principalmente de cuarzo microcristalino. Como minerales secundarios a: Illita 7% de forma amorfa producto de la alteración de los feldespatos y hematita 4% de forma amorfa, se presenta formando parte del cementante asociada con calcita. Presenta microtextura clástica, presenta una madurez textural inmadura, madurez mineralógica inmadura y una fábrica de tipo granos flotantes, origen roca sedimentaria, clástica terrígena y clasificación de arenisca (de la variedad grauwakca).

Al sur y 1 km en línea recta de Santa Teresa de la Uña, en la porción suroeste de la carta se tomó muestra de mano LL-040, la cual es gris oscura, de estructura compacta, masiva textura clástica, al microscopio sus componentes principales son: cuarzo en 25% de forma suredondeada, la mayoría de los granos son monocristalinos y en menor proporción policristalinos, los bordes están suredondeados, calcita en 20% de forma amorfa se encuentra como cementante entre los cristales de cuarzo, feldespato y plagioclasa. Plagioclasa en 19% de forma subredondeada, los cristales presentan una ligera alteración en sus planos de clivaje por illita y sus características maclas polisintéticas de la variedad albita-oligoclasa. Presenta sus maclas típicas polisintéticas, alterándose a illita fragmentos de roca 12%, de forma subredondeada y de origen volcánico. Presentan la matriz parcialmente hematizada. Feldespato 10% de forma subredondeada, los cristales presentan en sus bordes subredondeados y están alterados a illita. Hematita 7% de forma amorfa asociada con calcita; formando el cementante de la roca en la matriz de los fragmentos de roca. Presenta

(33)

30 microtextura clástica, madurez textural submadura, madurez mineralógica submadura y una fábrica de tipo granos flotantes, origen roca sedimentaria clástica terrígena y clasificación de arenisca (de la variedad grawacka).

Ambiente de depósito. Durante el Cretácico superior en el centro de México existió una masa

continental levantándose, que originó la gran cantidad de sedimentos de grano grueso de dicha edad en la cuenca de Parras. La litología parece indicar un depósito rápido en aguas someras (Rogers et al., 1957). Representa un flysch progresivo que evolucionó como relleno en zonas de antefosa, asociadas probablemente a frentes deltáicos y prodelta, en facies que varían de plataforma a plataforma externa en el dominio de pos-arco (PEMEX, 1988b). Por su litología y rasgos sedimentológicos, las rocas de la Formación Caracol se depositaron en una cuenca poco profunda, con libre circulación y parcial influencia del oleaje, dentro de una zona sublitoral entre 50 y 100 m de profundidad (Barbosa-Gudiño et al., 2004).

Edad y correlación. Por su posición estratigráfica y la fauna reportada como: Inoceramus hercinicus Inoceramus opulencis e Inoceramus labiatus, se le considera una edad

Coniaciano-Santoniano (Imlay, op. cit.). Es equivalente a la parte superior de la Formación Indidura y se correlaciona con la Formación San Felipe en la Cuenca de Parras.

Probablemente, es del Coniaciano (Imlay, 1937) sin embargo, Imlay (1944), le asignó una edad probable que abarca del Coniaciano al Santoniano. Rogers et al. (1957), sugieren una edad del Coniaciano al Santoniano por su contenido fósil. En la región de San Pedro El Gallo, por sus características litológicas y contenido paleontológico Pantoja-Alor (1962) le asignó una edad del Turoniano, posiblemente se extienda hasta el Coniaciano.

Contenido paleontológico.- En la sección medida en la localidad tipo, Imlay (1037), reporta Inoceramus cf. Convexus. En el distrito minero de Zacatecas, Rogers et al. (1957), describen la

presencia de foraminíferos de la especie Globoratalia?sp., Haplophogmoides?sp., Globigeruna?

Sp., y Gumbelia?sp. En la región de San Pedro El Gallo en el camino entre Cinco de Mayo y El

Sesenta, Pantoja-Alor (1962) colectó en capas de esta formación, fósiles de Toucacia sp., y

Radiolites. El contenido faunístico de la Formación Caracol es: Inoceramus dubarginensis, Rotalipora cushmani, R.appeninica, Globotruncana helvética, G. sigali, fornicata, G. stephani, G. l (1988) describe a la Formación Ahuichila compuesta por 200 m de conglomerado rojiazaapparenti, G.ventricosa, G. elevata, G. arca, G.calciformis G. rosetta, Rugoglobigeriana cirrumnodifer, R. rugosa y hedbergella sp., (PEMEX, 1998b).
