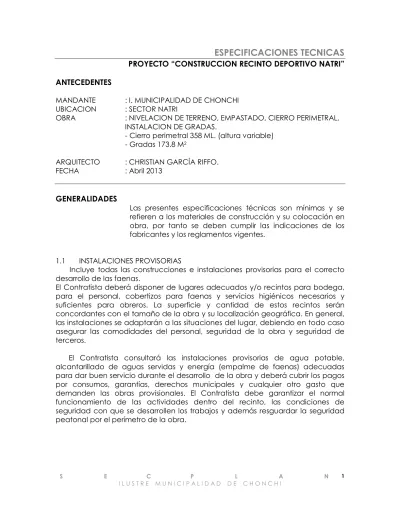

ESPECIFICACIONES TECNICAS
PROYECTO “CONSTRUCCION RECINTO DEPORTIVO NATRI” ANTECEDENTESMANDANTE : I. MUNICIPALIDAD DE CHONCHI
UBICACION : SECTOR NATRI
OBRA : NIVELACION DE TERRENO, EMPASTADO, CIERRO PERIMETRAL,
INSTALACION DE GRADAS.
- Cierro perimetral 358 ML. (altura variable) - Gradas 173.8 M2
ARQUITECTO : CHRISTIAN GARCÍA RIFFO.
FECHA : Abril 2013
GENERALIDADES
Las presentes especificaciones técnicas son mínimas y se refieren a los materiales de construcción y su colocación en obra, por tanto se deben cumplir las indicaciones de los fabricantes y los reglamentos vigentes.
1.1 INSTALACIONES PROVISORIAS
Incluye todas las construcciones e instalaciones provisorias para el correcto desarrollo de las faenas.
El Contratista deberá disponer de lugares adecuados y/o recintos para bodega, para el personal, cobertizos para faenas y servicios higiénicos necesarios y suficientes para obreros. La superficie y cantidad de estos recintos serán concordantes con el tamaño de la obra y su localización geográfica. En general, las instalaciones se adaptarán a las situaciones del lugar, debiendo en todo caso asegurar las comodidades del personal, seguridad de la obra y seguridad de terceros.
El Contratista consultará las instalaciones provisorias de agua potable, alcantarillado de aguas servidas y energía (empalme de faenas) adecuadas para dar buen servicio durante el desarrollo de la obra y deberá cubrir los pagos por consumos, garantías, derechos municipales y cualquier otro gasto que demanden las obras provisionales. El Contratista debe garantizar el normal funcionamiento de las actividades dentro del recinto, las condiciones de seguridad con que se desarrollen los trabajos y además resguardar la seguridad peatonal por el perímetro de la obra.
S E C P L A N
I L U S T R E M U N I C I P A L I D A D D E C H O N C H I
2 1.2 DESPEJE DE TERRENO
Antes de iniciar los trabajos será de responsabilidad del Contratista el despeje de basuras, escombros, despuntes y otros excedentes, que entorpezcan los trabajos de trazado de fundaciones.
Aquellos terrenos que presenten una pendiente superior a 5% deberán ser nivelados para evitar alturas excesivas fundaciones. Al existir gran volumen de corte, se podrá ejecutar rellenos compensados, siendo esta superficie compactada por capas no superiores a 20 cm. de espesor. El material podrá ser de la zona, siempre que esté libre de materia orgánica. Deberá ser granular y no superar tamaños de 2” para áridos gruesos.
1.3 ASEO DE LA OBRA
Será de responsabilidad del Contratista mantener permanentemente aseado y libre de escombros o excedentes de excavaciones, de rellenos, de escarpes, de demoliciones, etc., el recinto de la obra; extrayéndolos y transportándolos al botadero municipal. De igual manera y al término de las faenas, se deberá someter toda el área de trabajo a una exhaustiva limpieza y aseo antes de su entrega. También será de cargo del Contratista el desmontaje y retiro de las instalaciones provisorias.
1.4 LETRERO DE OBRA
La empresa que ejecutará los trabajos deberá colocar un letrero en un lugar destacado dentro de la obra, dicho formato y materialidad será entregado por el mandante al momento de la firma del contrato. La confección e instalación del letrero de obra será de cargo del Contratista. Su ubicación se coordinará con la inspección técnica de la obra. La materialidad del letrero será en PVC y mostrará una fotografía de la situación problema que se pretende resolver con el proyecto, por ej: “si se construyen aceras peatonales, la fotografía deberá mostrar la imagen de la calle en su situación actual sin aceras”, siguiendo el formato del manual de vallas del PMU, línea emergencia, el cual se puede ver en:
S E C P L A N
I L U S T R E M U N I C I P A L I D A D D E C H O N C H I
3
1.5 PLACA CONMEMORATIVA
Una vez terminada la obra y previa recepción provisoria, el contratista deberá instalar, a sus costas, una placa recordatoria cuyo formato será entregado por el mandante.
El lugar de su colocación será convenido previamente con el mandante y el no cumplimiento de ello facultará a la comisión para no dar curso a la recepción provisoria, sino hasta su colocación.
2. CANCHA DE FUTBOL
2.1 LEVANTAMIENTO TOPOGRAFICO
Previo a la realización de las obras se debe realizar un levantamiento topográfico con curvas de nivel mínimo cada 0.50 m de altura, de manera de servir de base para el emplazamiento de la cancha, dimensionar con precisión las excavaciones y movimientos de tierra, y replanteo dando especial énfasis al cumplimiento de los niveles y pendientes de la cancha.
2.2 TRAZADO Y REPLANTEO
El trazado y replanteo se debe realizar mediante instrumento topográfico de precisión de manera de garantizar el perfecto nivelado y pendientes precisas
S E C P L A N
I L U S T R E M U N I C I P A L I D A D D E C H O N C H I
4 que aseguren un perfecto escurrimiento de las aguas, evitando así empozamientos y posteriores deterioros de la cancha.
Se consulta trazar y marcar niveles de acuerdo a proyecto a través niveletas, construidas con estacas de pino o tepa de 2x2” y tablas de 1”x5”.
2.3 MOVIMIENTO DE TIERRA
Esta partida contempla la nivelación del terreno a través del rebaje de la zona alta del sitio y el relleno de la zona baja.
2.4 MEJORAMIENTO DE SUELO
Se debe considerar el mejoramiento del suelo retirando la capa vegetal de toda la zona ocupada por la cancha, asi mismo se deben contemplar el relleno con material ripioso compactado hasta lograr los niveles deseados.
2.5 SISTEMA DE DRENAJE
La zona del perímetro de la cancha se trabajará mediante drenes de infiltración de manera de evitar que la superficie se inunde y se deteriore.
2.5.1 ZANJAS
Para dar cabida a los drenes se realizarán zanjas en los lados más largos de la cancha, de acuerdo a lo indicado en plano, será de sección 0.60x0.60m. x 100m.
2.5.2 TUBERIA
Para los drenes se consulta la instalación de tubos de PVC- S de 110 mm, perforados, sobre una capa de grava de al menos 0.20 m, con un desnivel de 1% para el escurrimiento de las aguas hacia la parte baja del terreno, con distribución de acuerdo a plano.
2.5.3 GRAVA
Las zanjas se llenarán con grava, rodeando la totalidad de la tubería, la cual tendrá la dimensión mínima de 20 mm. Se podrá complementar con bolones.
2.6 EMPASTADO
El empastado se realizará mediante siembra de semilla especial para este uso, de alto tráfico y durabilidad. Previo a esto se preparará una base de tierra vegetal, la que debe estar nivelada de acuerdo a los requerimientos del proyecto,
S E C P L A N
I L U S T R E M U N I C I P A L I D A D D E C H O N C H I
5 considerando el escurrimiento de las aguas, apoyados con instrumentos de precisión.
3. CIERRE PERIMETRAL
3.1 EXCAVACIONES Y ESCARPE
Se ejecutarán en estricto acuerdo a lo señalado en los planos de fundaciones y estructura, el material sobrante deberá ser retirado del entorno de las faenas.
3.2 FUNDACION DE PERFILES ESTRUCTURALES
Se consulta dado de hormigón de 225 Kg. cem/m3 de mezcla elaborada con dimensiones de de 30x30 por 40 cms. de profundidad, en el caso de perfiles de 6 metros se consulta fundación de 40x40 por 60 cms. de profundidad.
3.3 PERFILES TUBULARES 2” DIAMETRO, e=2mm.
Se contempla cierro perimetral para cancha de fútbol estructurado en perfiles tubulares de 2” de diámetro y espesor 2 mm. Se colocarán largueros horizontales, uno a nivel +0.20 m de suelo y otro a los 2.00 m. de altura, con pies derechos cada 3.00 m. de manera que se formen bastidores de 2x3 metros, a los cuales se soldará malla galvanizada tipo bizcocho 5014 o similar. Se deberá considerar detrás de arco Norte y Sur una altura de cierro de 4 m y 6 m en la parte central (21m). Todo de acuerdo a planos.
Se deberán dejar todos los accesos señalados en el plano de emplazamiento.
3.4 MALLA TIPO GALVANIZADA 5014 (bizcocho)
Se consulta cierro perimetral con malla tipo Inchalam 2.00x25 m. espesor 50 mm., Galvanizada 5014 electrosoldada.
3.5 PINTURA ANTICORROSIVO
Se deberá, previa limpieza de los perfiles, pintar con 2 manos de anticorrosivo todos los perfiles tubulares.
4. GRADERÍAS
S E C P L A N
I L U S T R E M U N I C I P A L I D A D D E C H O N C H I
6 Se deberá rebajar y/o escarpar terreno en pendiente, obteniendo una pendiente que permita fundar de acuerdo a planimetría, ver sección A-A’.
4.2 TRAZADO Y NIVELES
Se consulta trazar y marcar niveles de acuerdo a proyecto a través de estacas de pino 2x2” a 1 metro de las fundaciones, se solicita obtener los niveles proyectados según sección A-A’.
4.3 FUNDACIONES
Se ejecutarán según lo indicado en los planos respectivos, en base a dados de hormigón de 225 Kg./cem/m3 elaborados en obra. Se dejarán ancladas pletinas metálicas de e=6mm, las que llevarán soldados 4 fierros de anclaje de e=8mm estriados con doblez en el extremo inferior de acuerdo a plano, de desarrollo 60 cm.
4.4 ESTRUCTURA METALICAS DE GRADAS
Se consulta la construcción de gradas metálicas de acuerdo a planimetría, en dos tramos de 36 metros de longitud cada uno y según sección A-A’ del plano. Los perfiles serán los siguientes:
PERFIL RECTANGULAR 150x50x4 (Vigueta)
PERFIL RECTANGULAR 100x50x4 (Diagonal)
PERFIL 100x100x4, altura 3m. (Pilar posterior de gradas).
PERFIL ANGULO 50x50x4
4.5 ASIENTOS TABLONES ULMO 2x10”
Se consulta asientos en gradas confeccionados con piezas (tablones) de Ulmo 2x10” cepilladas 3 caras, separadas 2 cms. entre si, y con 2 manos de pintura protectora de madera. Se fijarán a la estructura metálica mediante pernos coche galvanizados de 5/16 x3”, dos por unión.
4.6 BARANDAS
Para las barandas se consulta utilizar la estructura de la gradería en base a perfiles tubulares 100x100x4, los que se unirán en su parte superior mediante perfiles de L 30x30x3, sobre éstos se instalarán pasamanos de piezas de madera de Ulmo de 2”x8” cepillados y pulidos. La cara exterior se revestirá con una celosía horizontal de varas de arrayán, de diámetro 50 mm separadas entre sí 50 mm. aproximadamente. Estas varas irán fijadas a listones verticales de Ulmo de 2”x2” mediante tornillos de 3”, considerando un avellanado de 5mm de profundidad.
S E C P L A N
I L U S T R E M U N I C I P A L I D A D D E C H O N C H I
7
4.7 PINTURA ANTICORROSIVO
Se deberá, previa limpieza de los perfiles, pintar con 2 manos de anticorrosivo todos los perfiles metálicos.
4.8 PINTURA PROTECTORA MADERA
Se deberá pintar todas las piezas de madera en sus 4 caras con protector de madera tipo Sipa Impermeabilizante Water Proof Incololoro.
5. EQUIPAMIENTO
5.1 ARCOS
Se consultan arcos de futbol, metálicos, de medidas reglamentarias 7.32 x2.44 m y 12 cm de diámetro, los que irán anclados al terreno mediante dado de hormigón.
5.2 REDES
Los arcos se complementarán con redes de polipropileno de 5 mm de espesor, las que se quedarán suspendidas en la parte posterior mediante postes metálicos de dimensiones recomendadas por el fabricante.
5.3 BANDERINES CORNER
Para las esquinas de la cancha se considerará la instalación de banderines reglamentarios de PVC de 25 mm y sistema de anclaje incorporado de fábrica.
5.4 TRAZADO CANCHA
La cancha debe ser entregada con el trazado reglamentario del juego del futbol.
6. INSTALACIONES
Los proyectos de las especialidades y su aprobación serán a cargo del Contratista, se ejecutarán conforme a los proyectos entregados por este a los servicios correspondientes para su aprobación, en este caso se considera el proyecto de Instalación de Agua Potable.
S E C P L A N
I L U S T R E M U N I C I P A L I D A D D E C H O N C H I
8 La instalación se ejecutará de acuerdo a planos y especificaciones técnicas aprobados por los Servicios respectivos, y se conectará al Sistema Particular de Agua Potable.
ARQUITECTO Christian García Riffo
