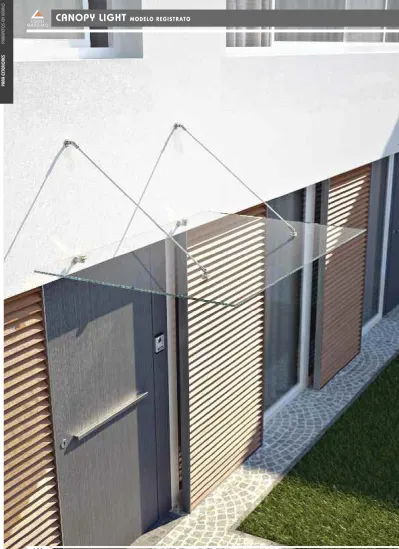

CANOPY LIGHT

MODELO REGISTRATO

(2)

MARQUESINA CANOPY LIGHT - TACHÓN INDEPENDIENTE -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente Características: tachón de pared con perno de unión Ø10 mm. Acabado: acero trabajado

F máx. = 400 daN (1 daN corresponde aproximadamente al peso de 1 kg)

F 35 35 M10 ch8 18 Ø45 S 0°/45°

Art. Dimensiones Orificio vidrio Espesor vidrio Cant. GCL15 Tachón Ø45 mm - Ángulo 0 / 45° - L = 35 mm Ø30 mm 11.52 - 17.52 mm 1 Pz

MARQUESINA CANOPY LIGHT - ARTICULACIÓN A PARED -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente Características: articulación a pared con perno de unión Ø10 mm. Acabado: acero trabajado

F 15 135 Ø45 M16 36 35 35 0°/45° M10 iz quierdo

Art. Dimensiones Cant. GCL21 Tachón Ø45 mm - Barra M16 x 135 mm - Ángulo 0 / 45° 1 Pz

Pasador M4 x 6 mm

Pasador M4 x 6 mm Comprobar las características

de resistencia de la pared de anclaje.

MODELO REGISTRADO

>>> REFERENCIA CATÁLOGO Pág 19 >>> 109

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT

PARA EXTERIORES

Herramientas recomendadas para el montaje:

Art. UT250 / Art. CHSETT19

Barra roscada extraíble

(3)

F S Ø45 55 15 135 Ø45 5 M16 0°/90° 18

MARQUESINA CANOPY LIGHT - CONECTOR A PARED -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente Características: conector a pared con perno de unión Ø10 mm. Acabado: acero trabajado

Art. Dimensiones Orificio vidrio Espesor vidrio Cant. GCL19 Tachón Ø45 mm - Ángulo 0 / 90° - L = 55 mm Ø30 mm 11.52 - 17.52 mm 1 Pz 35 M10 C = máx 1500 47 7 Ch8 35 M10 izquierdo

MARQUESINA CANOPY LIGHT - TIRANTE -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente

Características: tirante Ø10 mm roscado en los extremos M10 y M10 izquierdo respectivamente. Acabado: acero satinado

Nota. Para el cálculo de C ver esquema de la página siguiente.

Art. Dimensiones Cant. GCL23 Ø10 mm x longitud máxima 1500 mm 1 Pz

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT

PARA EXTERIORES

Art. UT300

(4)

111

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT

ORIFICIO NORMAL (ángulo de 45° entre vidrio y tirante) Con Ihdado: C = Ihx 1.4 - 15 h = Ih+ 70 Con hdado: C = hx 1.4 - 115 Ih máx = h- 70 45 Ih H Ø30 Ø30 S 18 55 h C±5mm máx 45° máx 45° máx 45°

ESQUEMA DE VIDRIOS RECOMENDADOS

En la tabla siguiente se indican las medidas indicativas y los espesores recomendados para placas de vidrio efectuadas con el sistema GLASS

CANOPY. La geometría del panel ha sido valorada como si fuera vidrio templado estratificado con PVB. El espesor del vidrio se ha calculado

teniendo en cuenta una carga accidental igual a 160 kg/m

2

_{y el peso propio de la luna. Además, para el cálculo se han adoptado los}

coeficientes prescritos por el Proyecto de Norma PrEN13474-3, según el cual el comportamiento mecánico del vidrio estratificado de

seguridad (según la UNI7697) se reduce al análisis de un vidrio monolítico equivalente. En el caso de vidrio templado, se recomienda tras

haber sometido el mismo al tratamiento HST (Heat Soak Test) para reducir drásticamente los riesgos de rotura espontánea.

45 Ih H 45 Ih H Il L Il L Il

Tipología L(mm) H(mm) Il(mm) Ih(mm) Temperado + PVB + Temperado Orificio vidrio (mm)

1500 1000 1000 700 5 + 5 + 1.52 Ø30 Tipo E - 2 Tirantes 1800 1200 1100 800 6 + 6 + 1.52 Ø30 2200 1500 1400 1200 8 + 8 + 1.52 Ø30 2500 1000 1000 700 5 + 5 + 1.52 Ø30 Tipo F - 3 Tirantes 2800 1200 1100 800 6 + 6 + 1.52 Ø30 3200 1500 1400 1200 8 + 8 + 1.52 Ø30 LADO PARED Tipo E Tipo F LADO PARED

Nota: en el momento de la publicación del presente catálogo, está en vigor la norma UNI 7697: 2014, que exige el uso de vidrio estratificado de seguridad (según la UNI EN ISO 12543-1:2011) así como la adopción de medidas que permitan limitar el riesgo de colapso inmediato post-rotura como, por ejemplo, el uso de intercalado rígido, es decir, perteneciente a la familia 3 tal y como se define en el norma prEN 16613:2013

(5)

112

CANOPY LIGHT - PASOS ENSAMBLAJE

h

45 Ih

H

FASE 1 FASE 3 FASE 2

C±5mm

A

PARA EXTERIORES

(6)

PARA EXTERIORES

113

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT

>>> REFERENCIA CATÁLOGO Pág 19 >>>

Art. Dimensiones Cant. GC-CAV15 Con tachones Ø45 y cable L máx=1500 mm 1 Set Art. Dimensiones Cant.

GC-SNOD15 Con tachones Ø45 y cable L máx=1500 mm 1 Set GCL21 GCL23 GCL15 TIRANTE GCL21 GCL19 GCL23 GCL15 TIRANTE CON CONEXIÓN

(7)

114

CANOPY LIGHT CON PUNTÓN

MODELO REGISTRATO

(8)

115

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT CON PUNTÓN

PARA EXTERIORES

MARQUESINA CANOPY LIGHT - TACHÓN INDEPENDIENTE -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente Características: tachón a pared con perno de unión Ø10 mm. Acabado: acero trabajado

F S Ø45 18 0 °/4 5_° F 15 135 Ø45 M16 36 0°/45°

Art. Dimensiones Orificio vidrio Espesor vidrio Cant. GCL15 Tachón Ø45 mm - Ángulo 0 / 45° Ø30 mm 11.52 - 17.52 mm 1 Pz

MARQUESINA CANOPY LIGHT - ARTICULACIÓN A PARED -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente Características: articulación a pared con perno de unión Ø10 mm. Acabado: acero trabajado

Art. Dimensiones Cant. GCL21 Tachón Ø45 mm - Barra M16 x 135 mm - Ángulo 0 / 45° 1 Pz

Pasador M4 x 6 mm

Pasador M4 x 6 mm Comprobar las características de resistencia de la pared de anclaje.

Art. UT300

Art. UT250

(9)

C'

= máx 1500

Ø25 M10

M10 izquierdo

MARQUESINA CANOPY LIGHT - PUNTÓN -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente

Características: tubo Ø25 x 2 mm espesor, con los conectores en los extremos M10 y M10 izquierdo respectivamente. Acabado: acero satinado

Nota. Para el cálculo de C ver esquema de la página siguiente.

Art. Dimensiones Cant. GCL51 Ø25 mm - Espesor 2 mm - L máx 1500 mm 1 Pz F S Ø45 55 15 135 Ø45 5 M16 0°/90° 18

MARQUESINA CANOPY LIGHT - CONECTOR A PARED -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente Características: conector a pared con perno de unión Ø10 mm. Acabado: acero trabajado

Art. Dimensiones Orificio vidrio Espesor vidrio Cant. GCL19 Tachón Ø45 mm - Ángulo 0 / 90° - L = 55 mm Ø30 mm 11.52 - 17.52 mm 1 Pz

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT CON PUNTÓN

PARA EXTERIORES

Art. UT300

(10)

117

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT CON PUNTÓN

PARA EXTERIORES

ORIFICIO NORMAL (ángulo de 45° entre vidrio y tirante) Con Ihdado: C = Ihx 1.4 +27 Cʼ= C - 102 h = Ih+ 19 Con hdado: C = hx 1.4 Cʼ= C - 102 Ih máx = h- 19 45 Ih H Ø30 _Ø30 S 18 55 h C = Nece sari o pa ra el cor te a medid a del tubo Ø25x2 mm máx 45° máx 45° C'=C-102mm máx 45°

ESQUEMA DE VIDRIOS RECOMENDADOS

En la tabla siguiente se indican las medidas indicativas y los espesores recomendados para placas de vidrio efectuados con el sistema GLASS

CANOPY. La geometría del panel ha sido valorada como si fuera vidrio templado estratificado con PVB. El espesor del vidrio se ha calculado

teniendo en cuenta una carga accidental igual a 160 kg/m

2

_{y el peso propio de la luna. Además, para el cálculo se han adoptado los}

coeficientes de seguridad prescritos por el Proyecto de Norma PrEN13474-3, según el cual el comportamiento mecánico del vidrio

estratificado de seguridad (según la UNI7697) se reduce al análisis de un vidrio monolítico equivalente. En el caso de vidrio templado,

se recomienda tras haber sometido el mismo al tratamiento HST (Heat Soak Test) para reducir drásticamente los riesgos de rotura espontánea.

Tipología L(mm) H(mm) Il(mm) Ih(mm) Temperado + PVB + Temperado Orificio vidrio (mm)

1500 1000 1000 700 5 + 5 + 1.52 Ø30 Tipo G - 2 Tirantes 1800 1200 1100 800 6 + 6 + 1.52 Ø30 2200 1500 1400 1200 8 + 8 + 1.52 Ø30 2500 1000 1000 700 5 + 5 + 1.52 Ø30 Tipo H - 3 Tirantes 2800 1200 1100 800 6 + 6 + 1.52 Ø30 3200 1500 1400 1200 8 + 8 + 1.52 Ø30 LADO PARED Tipo G Tipo H LADO PARED

Nota: en el momento de la publicación del presente catálogo, está en vigor la norma UNI 7697: 2014, que exige el uso de vidrio estratificado de seguridad (según la UNI EN ISO 12543-1: 2011) así como la adopción de medidas que permitan limitar el riesgo de colapso inmediato post-rotura como, por ejemplo, el uso de intercalado rígido, es decir, perteneciente a la familia 3 tal y como se define en el norma prEN 16613:2013

(11)

118

CANOPY LIGHT CON PUNTÓN - FASES DE MONTAJE

h 45 Ih H C

A

FASE 1 FASE 3 FASE 2 PARA EXTERIORES

(12)

119

SISTEMA PARA MARQUESINAS EN VIDRIO - CANOPY LIGHT CON PUNTÓN

PARA EXTERIORES

Art. Dimensiones Cant. GC-PUN15 Con tachones Ø45 y cable L máx=1500 mm 1 Set Art. Dimensiones Cant.

GC-AST15 Con tachones Ø45 y cable L máx=1500 mm 1 Set

GCL15

GCL19

GCL51

GCL21 PUNTÓN CON CONEXIÓN

A PARED GCL15

GCL51

GCL21 PUNTÓN

(13)

PARA EXTERIORES

120

(14)

PARA EXTERIORES

121

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

MARQUESINAS EN VIDRIO PARA GRANDES CAMBIOS

GLASS CANOPY

Las marquesinas pendientes en vidrio y acero revisten una importancia cada vez mayor en el panorama arquitectónico, tanto para la cobertura

de edificios históricos de los que se desea preservar el impacto estético original, como en la instalación en nuevos edificios que garanticen la

máxima transparencia y elegancia. El innovador sistema de tirantes es el resultado de la cooperación entre nuestro Departamento Técnico y

la Universidad de los Estudios de Florencia, Departamento de Mecánica y Tecnologías Industriales. Obtenido para trabajo mecánico en Acero

Inox AISI 316L, este sistema se presenta con un diseño de nueva concepción cuya novedad es la de tener una rótula con perno inclinado

de 45°. Esta estructura se diferencia de las que se encuentran hoy en día en el mercado ya que el tirante está unido directamente a la esfera

de la rótula reduciendo excentricidades como las de provocar eventuales tensiones que darían lugar a la rotura de la luna de vidrio; por ello

el sistema se presta a cambios de notables dimensiones, garantizando seguridad en línea con las normas vigentes.

GLASS CANOPY

Detalles GLASS CANOPY

marquesina formada por 4 vidrios de

dimensiones: longitud L = 1500 mm, cambio H =

3000 mm, con 3 tirantes. Se comprueba teniendo

en cuenta una carga accidental igual a

(15)

122

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES

B

A

ORIGEN DE LA IDEA

El mercado actual ofrece una serie de marquesinas que, aun diferenciándose en

cuanto al diseño, llevan al esquema reflejado en las figuras a continuación,

es decir, el vidrio se mantiene con cuatro rótulas tradicionales oportunamente

ancladas a la pared y a los distintos accesorios.

Cabe señalar que la fuerza (F) agente desde el tirante sobre la rótula delantera, tiene una dirección de unos 45° respecto al eje del perno roscado.

Una vez en funcionamiento la configuración de equilibrio de la marquesina pasa del esquema

A

al esquema

B

representados en la

figura; por lo que el perno roscado de la rótula anterior tiende a alinearse a lo largo del eje del tirante. En general, las rótulas

tradicionales permiten una regulación de ± 10° según el eje del perno roscado y por lo tanto, sabiendo que el tirante tiene una

inclinación de unos 45 °, no se puede alcanzar nunca la alineación perfecta. En esta situación el vidrio ya no actúa como bisagra,

sino como encaje haciendo aumentar considerablemente el empuje sobre la luna, en las proximidades del orificio.

Comportamiento de rótulas anterior antes (A) y después (B) de la colocación de la marquesina. Esquema tradicional de las

marquesinas comerciales.

Esquema de la dirección

de la fuerza agente sobre la rótula

(F)

(F)

De ahí nace la idea de realizar una rótula

especial, donde el perno roscado funciona

siempre según su propio eje, como se

representa en las figuras al lado.

Nuevo tipo de rótula, con perno roscado M14 inclinado a 45° con ± 10° de regulación.

En cada configuración de ejercicio, gracias a este nuevo sistema, el tirante y el perno roscado están perfectamente alineados por lo

que el vidrio resulta siempre en una bisagra. Así se obtiene una mayor estabilidad de la marquesina, reduciendo considerablemente

los esfuerzos sobre la luna.

La nueva rótula a 45°, se ha determinado para los elementos acabados mediante el código de cálculo Ansys. La verificación se ha efectuado aplicando una carga (F)a lo largo de la dirección del tirante igual a 3500N.

(16)

123

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES >>> REFERENCIA CATÁLOGO Pág 20 >>> D S A A B C F

RÓTULA 45° INDEPENDIENTE

Ø55xM14 -

AISI 316L

Material: acero AISI 316L realizado para el trabajo mecánico con guarnición de PVC blanco. Características: nuevo tipo de rótula proyectada por nosotros, con perno roscado M14 y paso 1.5 mm inclinado a 45° ± 10° incluyendo tachón de sujeción y tuerca de apriete Ø55 mm. El perno incluye una rosca necesaria para la regulación en la fase de montaje con la ayuda de una llave inglesa de 12 mm. Apta para vidrios con un espesor variable con un mínimo de 10 mm y un máximo de 25.52 mm. Acabado: acero trabajado.

F máx. = 550 daN

(1 daN corresponde aproximadamente al peso de 1 kg)

Art. UT300 D F S A A B C E F

RÓTULA 45° INDEPENDIENTE

Ø46xM14 REBAJADA -

AISI 316L

Material: acero AISI 316L realizado para el trabajo mecánico con guarnición de PVC blanco. Características: nuevo tipo de rótula proyectada por nosotros, con perno roscado M14 paso 1.5 mm inclinado a 45° ± 10° incluyendo tachón de sujeción rebajado de Ø46 mm y tuerca de apriete Ø55 mm. El perno incluye una rosca necesaria para la regulación en la fase de montaje con la ayuda de una llave inglesa de 12 mm. Apta para vidrios con espesor variable con un mínimo de 10 mm y un máximo de 26 mm. Acabado: acero trabajado.

F máx. = 550 daN

(1 daN corresponde aproximadamente al peso de 1 kg)

Art. UT300

Art. Dimensiones Orificio vidrio Cant. GC-ROT145 A 10° B M14 C Ø55 mm D43 mm S 10/25.52 mm Ø36 mm 1 Pz

Art. Dimensiones Orificio vidrio Cant. GC-ROT145S A 10° B M14 C Ø46 mm D43 mm E 5 mm F 5 mm mínimo S 10/26 mm Ø36 mm rebajado 5 mm de profundidad 1 Pz

- D I S E Ñ O R E G I S T R A D O E N L A UN I Ó N EU R O P E A

-- D I S E Ñ O R E G I S T R A D O E N L A UN I Ó N EU R O P E A

-PRUEBA DE RESISTENCIA A TRACCIÓN - F CONCLUSIONES:

Las pruebas de carga se han efectuado con la máquina de prueba universal MTS810, equipada con instrumentos hidráulicos Instron. Los equipos para la aplicación de la carga se han proyectado para reproducir las condiciones reales de ejercicio. Se ha aplicado una carga de tracción en eje con el perno roscado, hasta el cedimiento, trabajando sobre el control de desplazamiento (5 mm/min) y midiendo la fuerza ejercitada 20 veces al segundo. El gráfico muestra los resultados relativos a la peor de las 5 muestras examinadas.

Desplazamiento (mm) 0.0 2.5 5.0 7.5 10.0 12.5 15.0 0 500 1000 1500 2000 2500 3000 3500 Car g a (daN)

(17)

A A B S C D Fn Ft

RÓTULA INDEPENDIENTE

Ø55xM14 -

AISI 316L

Material: acero AISI 316L realizado para el trabajo mecánico con guarnición de PVC blanco. Características: rótula con perno roscado M14 paso 1.5 mm con inclinación variable de ± 10° incluyendo tachón de sujeción y tuerca de apriete Ø55 mm. El perno está equipado con una cavidad hexagonal situada en el extremo, necesaria para la regulación en fase de montaje con una llave macho hexagonal de 8 mm. Apta para vidrios con espesor variable con un mínimo de 10 mm y un máximo de 25.52 mm. Acabado: acero trabajado.

Ft máx. = 500 daN

Art. UT300 A A B S D C E F Ft Fn

RÓTULA INDEPENDIENTE

Ø46xM14 REBAJADA -

AISI 316L

Material: acero AISI 316L realizado para el trabajo mecánico con guarnición de PVC blanco. Características: rótula con perno roscado M14 paso 1.5 mm con inclinación variable de ± 10° incluyendo tachón de sujeción rebajado Ø46 mm y tuerca de apriete Ø55 mm. El perno está equipado con una cavidad hexagonal situada en el extremo, necesaria para la regulación en fase de montaje con una llave macho hexagonal de 8 mm. Apta para vidrios con espesor variable con un mínimo de 10 mm y un máximo de 29 mm. Acabado: acero trabajado.

Ft máx. = 500 daN

Art. UT300

Art. Dimensiones Orificio vidrio Cant. GC-ROT101 A 10° B M14 C Ø55 mm D 63 mm S 10/25.52 mm Ø36 mm 1 Pz

Art. Dimensiones Orificio vidrio Cant. GC-ROT101S A 10° B M14 C Ø46 mm D 63 mm E5 mm F5 mm mínimo S 10/29 mm Ø36 mm rebajado 5 mm de profundidad 1 Pz

- D I S E Ñ O R E G I S T R A D O E N L A UN I Ó N EU R O P E A -- D I S E Ñ O R E G I S T R A D O E N L A UN I Ó N EU R O P E A -Desplazamiento (mm) 0.0 2.5 5.0 7.5 10.0 12.5 15.0 0 500 1000 1500 2000 2500 3000 3500 Car g a (daN) PRUEBA DE RESISTENCIA A TRACCIÓN - Fn

Fn máx. = 380 daN

(1 daN corresponde aproximadamente al peso de 1 kg)

Para conclusiones ver pág. 41

PRUEBA DE RESISTENCIA AL CORTE - Ft

Ft máx. = 500 daN

(1 daN corresponde aproximadamente al peso de 1 kg)

)

Para conclusiones ver pág. 41

Desplazamiento (mm) 0.0 2.5 5.0 7.5 10.0 12.5 15.0 17.5 20.0 0 500 1000 1500 2000 2500 3000 3500 Car g a (daN) 124

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES

(18)

A B F PARED C 85 D Ft A A d

Art. Dimensiones Cant. GC-PERN120 A 95 mm BØ60 mm CØ30 mm D120 mm E36 mm 1 Pz

CONECTOR A PARED Ø30x120 mm -

AISI 316L

Material: acero AISI 316L realizado con trabajo mecánico.

Características: conector de sujeción a pared con barra roscada M22x150 mm paso 1.5 mm, tachón a pared de diámetro Ø60 mm y pasador de apriete rótula M8. Aparte y previa petición del cliente, será posible facilitar la barra roscada de la longitud deseada.

Acabado: acero trabajado.

F máx. = 500 daN (1 daN corresponde aproximadamente el peso de 1 kg)

D A B C F PA R E D E

Art. Dimensiones Orificio vidrio Cant. GC-PEROUT162 A95 mm BØ60 mm CØ55 mm D63 mm E36 mm Ø36 mm 1 Pz

CONECTOR A PARED Ø30x120 mm CON RÓTULA TACHONADA -

AISI 316L

Material: acero AISI 316L, transformación realizada mecánicamente.

Características: conector de sujeción a pared con barra roscada M22x150 mm paso 1.5 mm, tachón a pared de Ø60 mm y pasador de apriete rótula M8. Aparte y previa petición del cliente, será posible facilitar la barra roscada de la longitud deseada.

Art. Dimensiones Cant. GC-SNOD143 A 43 mm BØ60 mm CØ30 mm E21 mm 1 Pz

ARTICULACIÓN A PARED Ø30x43 mm -

AISI 316L

Características: articulación de fijación a pared con barra roscada M22x150 mm paso 1.5 mm, tachón de Ø60 mm y tuerca especial de apriete para tirante Ø10 mm. Aparte y previa petición del cliente, será posible facilitar la barra roscada de la longitud deseada.

Acabado: acero trabajado. F máx. = 600 daN

(1 daN corresponde aproximadamente al peso de 1 kg) Herramientas recomendadas para el montaje: Art. CHSET19 B A PA R E D F C E

Comprobar las características de resistencia de la pared de anclaje.

125

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES

>>> REFERENCIA CATÁLOGO Pág 20 >>> Herramientas recomendadas

para el montaje:

(19)

Art. Dimensiones Regulación Cant. GC-TEND130 A Ø30 mm B94 mm CM10 con rosca izquierda DM14 d = 5/35 mm 1 Pz

TENSOR Ø30 mm -

AISI 316L

Características: tensor Ø30 mm que permite la regulación de la pendiente de la marquesina gracias a los cuatro orificios ciegos situados a su alrededor trabajando la llave a sector. Longitud de regulación ±10 mm.

Art. CHSET19

C D A

26mm 5mm

B

Art. Dimensiones Cant. GC-CAV100 A M10 con rosca izquierda B50 mm C hasta 1500 mm 1 Pz GC-CAV300 A M10 con rosca izquierda B50 mm C de 1500 a 3000 mm 1 Pz

TIRANTE Ø10 -

AISI 316L

Características: varilla de Ø10 mm con extremos roscados M10x50 mm con rosca izquierda, de una longitud variable a petición del cliente (ver los esquemas a Pág. 26-27).

Nota. Para tirantes superiores a 3 metros utilizar Art.: GC-GZT130

B B

A A

C

PERNO DE CONEXIÓN Ø30x270 mm -

AISI 316L

Material: acero AISI 316L

Características: perno de enlace entre dos lunas adyacentes, con barra roscada M14x68 mm y paso 1.5 mm. Acabado: acero trabajado.

Nota. Si se utiliza el perno de enlace, la longitud del tirante “C”,

calculado conforme a las fórmulas de las páginas 26-27, deberá reducirse de 35 mm.

Art. Dimensiones Cant. GC-PERN270 A 220 mm B270 mm CØ30 mm D46 mm 1 Pz B A C D 126

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES

(20)

Art. Dimensiones Cant. GC-GZT130 A Ø30 mm B94 mm CM10 con rosca izquierda D10 mm 1 Pz

UNION PARA TIRANTES Ø30 mm -

AISI 316L

Características: unión de diámetro Ø30 mm para la conexión de barras roscadas M10 izquierdas, en caso de tirantes superiores a 3 m.

Acabado: acero trabajado

Art. CHSET19 D B A C C

CILINDRO CUBRE ROSCA -

AISI 316L

Material: acero AISI 316L

Características: cilindro Ø18 mm con orificio ciego roscado M14, paso 1.5 mm y arandela radiada para el acabado del perno a pared. Acabado: acero trabajado.

Art. Dimensiones Cant. GC-TPP116 A Ø18 mm B40 mm C16 mm DØ30 mm 1 Pz D A C B 127

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES

(21)

Art. Dimensiones Cant. GC-PEROUT155 Con tachones Ø55 y cable L máx=1500 mm 1 Set GC-PEROUT145 Con tachones rebajados y cable L máx=1500 mm 1 Set GC-PEROUT355 Con tachones Ø55 y cable L máx=3000 mm 1 Set GC-PEROUT345 Con tachones rebajados y cable L máx=3000 mm 1 Set GC-SNOD143 GC-CAV100 GC-CAV300 GC-TEND130 GC-PERN270 GC-PERN120 GC-ROT101 GC-ROT101S

Art. Dimensiones Cant. GC-CAV1100 Con tachones Ø55 y cable L máx=1500 mm 1 Set GC-CAV1145 Con tachones rebajados y cable L máx=1500 mm 1 Set GC-CAV1300 Con tachones Ø55 y cable L máx=3000 mm 1 Set GC-CAV1345 Con tachones rebajados y cable L máx=3000 mm 1 Set GC-SNOD143 GC-CAV100 GC-CAV300 GC-TEND130 GC-ROT145 GC-ROT145S GC-PERN120

Art. Dimensiones Cant. GC-SNOD1100 Con tachones Ø55 y cable L máx=1500 mm 1 Set GC-SNOD1145 Con tachones rebajados y cable L máx=1500 mm 1 Set GC-SNOD1300 Con tachones Ø55 y cable L máx=3000 mm 1 Set GC-SNOD1345 Con tachones rebajados y cable L máx=3000 mm 1 Set GC-SNOD143 GC-CAV100 GC-CAV300 GC-TEND130 GC-ROT145 GC-ROT145S

Art. Dimensiones Cant. GC-PER155 Con tachones Ø55 y cable L máx=1500 mm 1 Set GC-PERN145 Con tachones rebajados y cable L máx=1500 mm 1 Set GC-PERN355 Con tachones Ø55 y cable L máx=3000 mm 1 Set GC-PERN345 Con tachones rebajados y cable L máx=3000 mm 1 Set GC-SNOD143 GC-CAV100 GC-CAV300 GC-TEND130 GC-PERN270 GC-ROT101 GC-ROT101S GC-ROT145 GC-ROT145S GC-ROT145 GC-ROT145S

TIRANTE TIRANTE CON CONEXIÓN

A PARED

TIRANTE CON PERNO DE CONEXIÓN

TIRANTE CON PERNO DE CONEXIÓN Y CONEXIONES A PARED

128

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES

(22)

129

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

(23)

130

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES ORIFICIO NORMAL Con Ihdado: C = Ihx 1.4 - 34 h = Ih+ 119 hʼ= Ih+ 34 Con hdado: C = hx 1.4 - 202 Ih máx = h- 119 Con hʼdado: C = h’x 1.4 - 83 Ih máx = h’- 34 h' h C Ih 95 45°

ESQUEMA DE VIDRIOS RECOMENDADOS

En la tabla siguiente se indican las medidas indicativas y los espesores recomendados para placas de vidrio efectuados con el sistema GLASS

CANOPY. La geometría del panel ha sido valorada como si fuera vidrio templado estratificado con PVB. El espesor del vidrio se ha calculado

teniendo en cuenta una carga accidental igual a 160 kg/m

2

_{y el peso propio de la luna. Además, para el cálculo se han adoptado los}

coeficientes de seguridad prescritos por el Proyecto de Norma PrEN13474-3, según el cual el comportamiento mecánico del vidrio

estratificado de seguridad (según la UNI7697) se reduce al análisis de un vidrio monolítico equivalente. En el caso de vidrio templado,

se recomienda tras haber sometido el mismo al tratamiento HST (Heat Soak Test) para reducir drásticamente los riesgos de rotura espontánea.

Tipología L(mm) H(mm) Il(mm) Ih(mm) Templado + PVB + Templado Orificio vidrio (mm)

1500 1500 1000 1000 6 + 6 + 1.52 Ø36 Tipo A - 2 Tirantes 2200 2200 1300 1700 8 + 8 + 1.52 Ø36 2500 2500 1400 1800 10 + 10 + 1.52 Ø36 2500 1500 900 1100 6 + 6 + 1.52 Ø36 Tipo B - 3 Tirantes 3000 2000 1000 1400 8 + 8 + 1.52 Ø36 3800 2400 1400 1800 10 + 10 + 1.52 Ø36 LADO PARED Tipo A Tipo B LADO PARED

(24)

131

SISTEMA PARA MARQUESINAS EN VIDRIO - GLASS CANOPY

PARA EXTERIORES

ESQUEMA DE LOS VIDRIOS RECOMENDADOS PARA I GRANDES CAMBIOS

En la tabla siguiente se indican las medidas indicativas y los espesores recomendados para placas de vidrio efectuados con el sistema GLASS

CANOPY. La geometría del panel ha sido valorada como si fuera vidrio templado estratificado con PVB. El espesor del vidrio se ha calculado

teniendo en cuenta una carga accidental igual a 160 kg/m

2

_{y el peso propio de la luna. Además, para el cálculo se han adoptado los}

coeficientes de seguridad prescritos por el Proyecto de Norma PrEN13474-3, según el cual el comportamiento mecánico del vidrio

estratificado de seguridad (según la UNI7697) se reduce al análisis de un vidrio monolítico equivalente. En el caso de vidrio templado,

se recomienda tras haber sometido el mismo al tratamiento HST (Heat Soak Test) para reducir drásticamente los riesgos de rotura espontánea.

85 Ih H 85 Ih H Il L Il L Il Ih Ih ORIFICIO NORMAL Con Ihdado: C = Ihx 1.4 - 34 Cʼ= C + 10 h = Ih+ 119 hʼ= Ih+ 34 Con h dado: C = hx 1.4 - 202 Cʼ= C + 10 Ih máx = h- 119 Con hʼdado: C = h’x 1.4 - 83 Cʼ= C + 10 Ih máx = h’- 34 h' h C Ih 95 C' Ih C' h 45° 45°

Tipología L(mm) H(mm) Il(mm) Ih(mm) Templado + PVB + Templado Orificio vidrio (mm)

Tipo C - 4 Tirantes 1500 3000 1000 1200 8 + 8 + 1.52 Ø36 2200 3500 1300 1400 10 + 10 + 1.52 Ø36 Tipo D - 6 Tirantes 2500 3000 900 1200 8 + 8 + 1.52 Ø36 3000 3500 1200 1300 10 + 10 + 1.52 Ø36 LADO PARED Tipo C LADO PARED Tipo D
