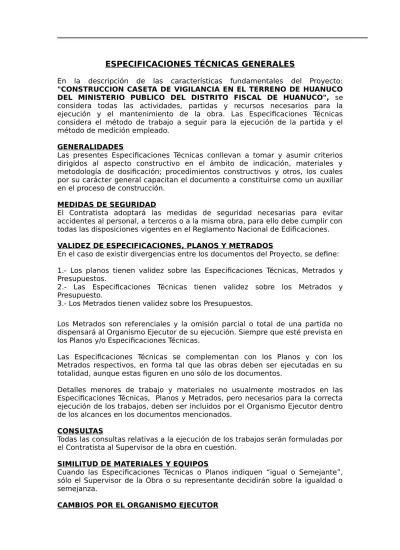

ESPECIFICACIONES TÉCNICAS GENERALES
En la descripción de las características fundamentales del Proyecto:
"CONSTRUCCION CASETA DE VIGILANCIA EN EL TERRENO DE HUANUCO DEL MINISTERIO PUBLICO DEL DISTRITO FISCAL DE HUANUCO", se
considera todas las actividades, partidas y recursos necesarios para la ejecución y el mantenimiento de la obra. Las Especificaciones Técnicas considera el método de trabajo a seguir para la ejecución de la partida y el método de medición empleado.
GENERALIDADES
Las presentes Especificaciones Técnicas conllevan a tomar y asumir criterios dirigidos al aspecto constructivo en el ámbito de indicación, materiales y metodología de dosificación; procedimientos constructivos y otros, los cuales por su carácter general capacitan el documento a constituirse como un auxiliar en el proceso de construcción.
MEDIDAS DE SEGURIDAD
El Contratista adoptará las medidas de seguridad necesarias para evitar accidentes al personal, a terceros o a la misma obra, para ello debe cumplir con todas las disposiciones vigentes en el Reglamento Nacional de Edificaciones.
VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS
En el caso de existir divergencias entre los documentos del Proyecto, se define: 1.- Los planos tienen validez sobre las Especificaciones Técnicas, Metrados y Presupuestos.
2.- Las Especificaciones Técnicas tienen validez sobre los Metrados y Presupuesto.
3.- Los Metrados tienen validez sobre los Presupuestos.
Los Metrados son referenciales y la omisión parcial o total de una partida no dispensará al Organismo Ejecutor de su ejecución. Siempre que esté prevista en los Planos y/o Especificaciones Técnicas.
Las Especificaciones Técnicas se complementan con los Planos y con los Metrados respectivos, en forma tal que las obras deben ser ejecutadas en su totalidad, aunque estas figuren en uno sólo de los documentos.
Detalles menores de trabajo y materiales no usualmente mostrados en las Especificaciones Técnicas, Planos y Metrados, pero necesarios para la correcta ejecución de los trabajos, deben ser incluidos por el Organismo Ejecutor dentro de los alcances en los documentos mencionados.
CONSULTAS
Todas las consultas relativas a la ejecución de los trabajos serán formuladas por el Contratista al Supervisor de la obra en cuestión.
SIMILITUD DE MATERIALES Y EQUIPOS
Cuando las Especificaciones Técnicas o Planos indiquen “igual o Semejante”, sólo el Supervisor de la Obra o su representante decidirán sobre la igualdad o semejanza.
El Contratista notificará por escrito de cualquier material que se indique y considere posiblemente inadecuado o inaceptable de acuerdo con las leyes, Reglamento y Ordenanzas de autoridades competentes; así como cualquier trabajo necesario que haya sido omitido.
MATERIALES Y MANO DE OBRA
Todos los materiales suministrados para la obra que cubren estas Especificaciones deberán ser nuevos, de primer uso, de utilización actual en el mercado Nacional e Internacional y de la mejor calidad dentro de su respectiva clase.
Esto, con el objeto de evitar interferencias en la ejecución de la construcción total. Si hubiese alguna interferencia deberá comunicarse por escrito al Supervisor de la Obra, para de esta manera y en forma conjunta dar solución y prever el proceso constructivo a seguir.
RESPONSABILIDAD POR MATERIALES
Cuando sea requerido por el Supervisor, el Contratista deberá retirar de la obra el Equipo o Material excedente que no vaya a tener utilización futura en su trabajo o porque este no reúne las Especificaciones Técnicas mínimas necesarias para ser utilizado en la obra.
ESPECIFICACIONES POR SU NOMBRE COMERCIAL
Donde se especifique materiales, proceso o método constructivo de determinados fabricantes, nombre comercial o número de catálogo, se entiende que dicha designación es para establecer una norma de calidad y estilo, pudiendo sustituirse por uno de características similares o mejores, previa autorización por el Supervisor de la obra. En todos los casos el Contratista deberá indicar por escrito: El fabricante, tipo, tamaño, modelo, etc. de todos los materiales a utilizar.
Las Especificaciones de los fabricantes referentes a instalaciones de materiales deben cumplirse estrictamente, ósea que ellas pasan a formar parte de estas especificaciones.
Si los materiales son instalados antes de ser aprobados por el Supervisor, este puede hacerse retirar sin costo adicional y cualquier costo ocasionado por este motivo será por cuenta del Contratista, igual proceso se seguirá si a criterio del Supervisor de la obra, los trabajos y materiales no cumplen con lo indicado en Planos o Especificaciones.
01.00 CASETA DE VIDEOVIGILANCIA 01.01 ESTRUCTURA
01.01.01 OBRAS PROVISIONALES
01.01.01.01 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y HERRAMIENTAS
Esta partida comprende todo el trabajo de reunir, suministrar y transportar al lugar de la obra el equipo mecánico y maquinarias parar iniciar y mantener el proceso constructivo de obra.
La movilización incluye además al final de la obra, la remoción y retiro de instalaciones y equipos. Esta partida incluye la obtención y pago de permisos y seguros.
El traslado de equipo pesado deberá ejecutarse en vehículo pesado, mientras que el equipo liviano no autopropulsado como herramientas, martillos neumáticos, vibradores, etc., puede trasladarse por sus propios medios.
Este equipo a utilizar deberá ser de optima condición y uso, el mismo que será revisado por el Supervisor en la obra y de no encontrarlo satisfactorio en cuanto a su condición y operatividad, será rechazado, en cuyo caso el contratista deberá reemplazarlo por otro similar que cumpla con las condiciones requeridas para la optimización de los trabajos, sin que este signifique costo adicional para la Municipalidad. Asimismo, si el contratista opta por transportar un equipo diferente al ofertado, este no será valorizado por el Supervisor.
El contratista no retirará de la obra ningún equipo sin autorización escrita del Supervisor.
MEDICIÓN
La movilización se medirá en Global (Glb), autorizado por el Supervisor.
FORMA DE PAGO
Se efectuará en función del metrado ejecutado con el precio unitario del valor referencial, agregando separadamente los montos proporcionales de gastos generales y utilidad. El sub- total así obtenido se le agregará el impuesto general a las ventas y el pago constituye compensación total por todo equipo e impuestos necesarios para la ejecución de la totalidad de los trabajos señalados en esta partida.
El pago de la movilización y la desmovilización se efectuará mediante el cálculo progresivo del porcentaje real del ingreso y salida del equipo de la obra, hasta cubrir el monto total de la partida.
01.01.01.02 SEÑALIZACIÓN PEATONAL DURANTE LA CONSTRUCCIÓN DESCRIPCIÓN:
En la obra toda señalización y el control de tráfico deberán ser de materiales deformables y se deben de mantener perfectamente limpios, con verificación del Supervisor.
La obra deberá estar programada de tal forma que se facilite el tránsito peatonal, definiendo senderos y/o caminos peatonales de acuerdo con el tráfico estimado. El ancho del sendero no debe ser inferior a 1 metro.
UNIDAD DE MEDIDA:
La unidad de medida GLB.
01.01.02 TRABAJOS PRELIMINARES
01.01.02.01 NIVEL, TRAZO Y REPLANTEO
Con esta partida se considera todos los trabajos que son necesarios para ejecutar el replanteo del proyecto eventuales ajustes del mismo apoyo técnico permanente y control de resultados, a fin de asegurar de que las indicaciones de los planos sean llevados finalmente al terreno y que la Obra cumpla una vez concluida con los requerimientos y especificaciones del Proyecto.
UNIDAD DE MEDIDA
Metro Cuadrado (M2)
MÉTODO DE MEDICIÓN
Para el cómputo de los trabajos de trazos de niveles y replanteo se cuantificara el área de la proyección de los elementos que figuren en el proyecto, tales como: veredas, sardineles de vereda etc., siendo su norma de medición por metro cuadrado según el detalle y las dimensiones indicado en los planos que acompañan al presente expediente técnico.
FORMA DE PAGO
Para los efectos de pago se evaluara esta partida de acuerdo al cálculo del área del terreno ocupada por el trazo (proyección de elementos físicos) con la consideración de tener un personal especial dedicado al trazo y nivelación durante el proceso de la ejecución de los trabajos y con la debida aprobación de la supervisión.
Esta partida comprende los trabajos de limpieza y preparación del terreno, retirando toda obstrucción que hubiera a nivel de la cota indicada en los planos. Se extraerá las raíces, arbustos, malezas y se eliminaran los desperdicios y elementos sueltos existentes en el área de la construcción.
EQUIPOS:
- Minicargador con martillo de demolición 60-90 hp - Herramientas manuales
MEDIDA Y FORMA DE PAGO
Se considera un valor por metros cuadrados de limpieza de terreno.
La forma de pago será de acuerdo a los precios determinados en el contrato.
01.01.03. MOVIMIENTO DE TIERRAS
01.01.03.01 CORTE SUPERFICIAL MANUAL
01.01.03.02 EXCAVACIÓN PARA CIMIENTO CORRIDO DE 1.50m DE PROFUNDIDAD
DESCRIPCIÓN
Comprende la ejecución de los trabajos de excavación, realizados con la finalidad de alojar cimientos de muros, de acuerdo a los niveles establecidos en los planos de obra, los trabajos se realizarán con peones previo trazo e indicación de niveles realizado por un operario.
FORMA DE EJECUCIÓN
El Residente comunicará al Supervisor con suficiente anticipación el inicio de cualquier excavación para que puedan verificarse las secciones transversales. Todas las excavaciones de zanjas se realizarán en forma manual de acuerdo con los alineamientos, pendientes y cotas indicadas en los planos o según el replanteo practicado por el Residente y aprobado por el Supervisor.
Dichas excavaciones deberán tener dimensiones suficientes para dar cabida a las estructuras diseñadas o elementos a ser alojados, así como permitir, de ser el caso, su encofrado.
Los cantos rodados, troncos y otros materiales perjudiciales que se encuentren en la excavación deberán ser retirados.
Luego de culminar cada excavación, el Residente deberá comunicar este hecho al Supervisor, de modo que apruebe la profundidad de la excavación.
El fondo de la cimentación deberá estar en terreno duro y estable, cuya consistencia deberá ser aprobada por el Supervisor.
La unidad de medida para el pago de esta partida será por METRO CÚBICO (M3) de excavación manual ejecutado.
CONDICIONES DE PAGO
El volumen de excavación por el cual se pagará será el número de metros cúbicos de material aceptablemente excavado, medido en su posición final. Los mayores volúmenes a excavar para mantener la estabilidad de las paredes excavadas, no serán considerados en la medición, debiendo contar el trabajo con la aprobación del Supervisor.
El volumen ejecutado será pagado con el precio unitario correspondiente, por metro cúbico, para la partida: EXCAVACIÓN MANUAL, entendiéndose que dicho precio y pago constituirá compensación total por toda mano de obra, equipos, herramientas, materiales, transporte de materiales e imprevistos necesarios para completar satisfactoriamente el trabajo.
01.01.03.03 NIVELACION INTERIOR DESCRIPCIÓN
Comprende la ejecución de los trabajos de refine de nivelación final, llamada nivelación interior y compactación de las áreas de terreno que soportan piso, encerradas entre los elementos de fundación. Pueden consistir en la ejecución de cortes o rellenos de poca altura y apisonado o compactación manual o con máquina, hasta lograr los niveles establecidos.
UNIDAD DE MEDICIÓN
El método de medición de esta partida se realizara por metros cúbicos (m3) de nivelado y apisonado en los lugares que señalen los planos o el Supervisor.
CONDICIONES DE PAGO
La unidad de medida para efectos de pago de esta partida es el metro cúbico (m3.) de material nivelado y apisonado.
El Supervisor deberá constatar In situ que el compactado esté de acuerdo a las indicaciones de los planos, para autorizar el pago correspondiente.
El precio unitario incluye los costos de mano de obra, herramientas, materiales y equipos necesarios para el compactado.
01.01.03.04 RELLENO COMPACTADO CON MATERIAL PROPIO
01.01.03.05 RELLENO COMPACTADO CON EQUIPO Y MATERIAL SELECCIONADO
DESCRIPCIÓN
Esta partida comprende los rellenos a efectuarse el área utilizando material, tal como el afirmado, con equipo pesado.
Comprende los trabajos tendientes rellenar el espacio dejado en las obras cimentación, mediante la aplicación de capas sucesivas de material adecuado y
espesor mínimo compactado de 0.20m hasta lograr los niveles establecidos en los planos.
PROCESO CONSTRUCTIVO
Este rubro comprende la ejecución de los trabajos tendientes a superar depresiones del terreno, utilizando el material proveniente de los trabajos de corte y/o seleccionado.
Antes de ejecutar estos trabajos la superficie deberá estar limpia de plantas, raíces u otras materias orgánicas.
MÉTODO DE MEDICIÓN
Se medirá en función al volumen de material a rellenar m3. FORMA DE PAGO
El pago se hará tomando como base volumen rellenado por el precio unitario estipulado en el presupuesto.
01.01.03.06 NIVELACION Y APISONADO DEL TERRENO C/PLANCHA COMPACTADORA.
DESCRIPCION:
Una vez concluidas obras de movimientos de tierra, se procederá a la nivelación y compactación acuerdo a lo indicado en el Proyecto, en las zonas en las que la topografía resultante quede en talud, el grado de compactación mínimo será el indicado en el estudio de suelos para el caso respectivo.
UNIDAD DE MEDICIÓN
El método de medición de esta partida se realizara por metro cuadrado (m2) de nivelado y apisonado en los lugares que señalen los planos o el Supervisor.
CONDICIONES DE PAGO
La unidad de medida para efectos de pago de esta partida es el metro cuadrado (m2) de material nivelado y apisonado.
El Supervisor deberá constatar In situ que el compactado esté de acuerdo a las indicaciones de los planos, para autorizar el pago correspondiente.
El precio unitario incluye los costos de mano de obra, herramientas, materiales y equipos necesarios para el compactado.
01.01.03.07 ACARREO MANUAL DE MATERIAL EXCEDENTE DIST. PROM. 30M
DESCRIPCION:
Comprende la ejecución de los trabajos de transporte del material excedente dentro del área de la obra, proveniente de la nivelación del terreno y excavaciones, así como la eliminación de desperdicios de obra como son
residuos de mezclas, ladrillos y basura, etc., producidos durante la ejecución de la construcción.
La eliminación de desmontes será periódica no permitiéndose que el desmonte permanezca dentro de la obra más de un mes, salvo el material a emplearse en rellenos.
UNIDAD DE MEDIDA
Metro Cúbico (M3)
MÉTODO DE MEDICIÓN
Para el cómputo de los trabajos de eliminación de material excedente se obtendrá del volumen del material sobrante e inservible incluyendo el que sea descubierto por escarificación multiplicado por su esponjamiento correspondiente.
FORMA DE PAGO
Para los efectos de cancelación de esta partida se evaluará el cargo, transporte y colocación de todo el volumen proveniente de las excavaciones incluyendo las escarificaciones que se pudieran presentar las mismas que serán depositadas en lugares que no creen dificultades a terceros.
01.01.03.08 ELIMINACION DE MATERIAL EXCEDENTE Y PROCEDENTE DE DEMOLICIONES
DESCRIPCION:
Esta partida está destinada a eliminar los materiales sobrantes de las diferentes etapas constructivas, complementando los movimientos de tierra descritos en forma específica.
Se prestará particular atención al hecho de que los trabajos se realizaran en zona urbana, no deberán apilarse los excedentes de forma tal que ocasionen innecesarias interrupciones al tránsito vehicular o peatonal, así como molestias con el polvo que generen las tareas de apilamiento, carguío y transporte que forman parte de la sub-partida.
El destino final de los materiales excedentes, será elegido de acuerdo a las disposiciones y necesidades municipales.
UNIDAD DE MEDIDA
Metro Cúbico (m3)
MÉTODO DE MEDICIÓN
Para el cómputo de los trabajos de eliminación de material excedente se obtendrá del volumen del material sobrante e inservible incluyendo el que sea
descubierto por escarificación multiplicado por su esponjamiento correspondiente.
FORMA DE PAGO
Para los efectos de cancelación de esta partida se evaluará el cargo, transporte y colocación de todo el volumen proveniente de las excavaciones incluyendo las escarificaciones que se pudieran presentar las mismas que serán depositadas en lugares que no creen dificultades a terceros.
01.01.04 CONCRETO SIMPLE
01.01.04.01 FALSO PISO DE 4" MEZCLA 1:10 DESCRIPCIÓN
En un solado de concreto conformado por Cemento, Hormigón en una proporción 1:8 y espesor 10cm. y/o el que está indicado en los metrados correspondientes ó planos. Llevará falso piso todos los ambientes del primer piso en contacto directo con el terreno.
La superficie resultante debe ser rugosa. Previamente al Vaciado se deberá colocar todas las tuberías, construir los pases, cajas, etc., y cualquier otro elemento que debe quedar empotrado.
MÉTODOS DE MEDICIÓN
El método de medición será por metro cuadrado (M2), obtenido del área de cada ambiente, según lo indicado en los planos aceptados por el Supervisor.
BASES DE PAGO
El Área de Falso piso, será pagado al precio unitario del contrato por metro cuadrado (M2), según lo indicado en los planos y dicho precio constituirá compensación completa por el suministro de material, mano de obra y equipo necesario para ejecutar esta partida.
01.01.04.02 SOLADO DE 4" MEZCLA 1:12 CEMENTO - HORMIGON DESCRIPCIÓN:
Esta partida contempla la colocación de solados, en el sub-suelo que recibirán a todas las estructuras de cimentación (cimientos corridos).
MÉTODO CONSTRUCTIVO:
El concreto a utilizarse será hecho en obra, por lo que el Ejecutor deberá requerir de los proveedores de agregados y cemento de calidad que garantice tanto la calidad de los insumos utilizados en la fabricación del concreto, como el del producto final “Concreto” el mismo que deberá cumplir con los requisitos mínimos de resistencia, durabilidad, trabajabilidad y otros pre establecidos en las especificaciones generales y normas técnicas tales como la del ACI-318-02, entre otros.
El concreto podrá colocarse directamente en las excavaciones sin encofrado previo humedecimiento de las zanjas antes de llenarlas.
La cara expuesta del concreto colocado, recibirá un tratamiento adecuado para permitir obtener una superficie horizontal y uniforme, tal que facilite el trazo de replanteos de los elementos de la cimentación.
CONTROL:
Se deberá controlar la calidad de los materiales así como los procesos de colocación y curado.
En caso de existir sobre excavaciones, los mayores volúmenes serán recuperados empleando concreto de baja resistencia, alternativamente se encofrarán los elementos y posteriormente rellenarán adecuadamente el volumen sobre excavado; no generando esto para la entidad costo adicional alguno.
MÉTODO DE MEDICIÓN:
La cantidad a pagar se realizará según lo indicado en el presupuesto, por metro cúbico (m3), y se abonará mediante la valorización, contando con la autorización del Supervisor.
01.01.04.03 CIMIENTOS CORRIDOS MEZCLA 1:4 C:H + 30% P.M. DESCRIPCIÓN
Llevarán cimientos corridos de concreto simple los muros que se apoyen sobre el terreno, Los cimientos corridos serán de concreto ciclópeo con una proporción cemento: hormigón de 1:4 + 30% de piedra de río, limpia, con un tamaño máximo de (8”).
MÉTODO DE EJECUCIÓN
Se realizará por medio de trabajo manual con el aporte de faenantes para el mezclado y transporte del concreto en buggies.
Se vaciará una capa de concreto en el fondo del cimiento para luego colocar una capa de piedra inmediatamente se verterá una nueva capa de concreto alternando de esta manera hasta completar el nivel establecido en los planos.
MÉTODO DE MEDICIÓN
Se realizará por unidad de volumen (m3)
CONDICIONES DE PAGO
La presente partida estará pagada por metro cúbico (m3.) de concreto colocado, con el Precio Unitario del Presupuesto y en las condiciones antes señaladas, según el avance real de los trabajos, previa verificación del Supervisor. El “Precio Unitario” incluye los costos de mano de obra (Beneficios Sociales), herramientas, materiales y equipo necesarios para la preparación,
transporte, vaciado, vibrado, y curado del concreto ciclópeo, así como manipuleo y colocación, de acuerdo con los Planos y Especificaciones Técnicas.
01.01.05 CONCRETO ARMADO 01.01.05.01 MESA DE CONCRETO
01.01.05.01.01 CONCRETO f’c= 175 Kg/cm², EN MESA DE CONCRETO DESCRIPCIÓN
Esta partida comprende los trabajos de suministro y colocación del concreto para la construcción de mesas de concreto hechas en obra.
Será elaborado con mezcla de cemento, agregado fino, agregado grueso y agua, dosificado en forma tal que alcancen a los veintiocho (28) días una resistencia mínima a la comprensión de 175 Kg/cm², en probetas normales de 6" x 12".
FORMA DE EJECUCIÓN
Respecto a la ejecución de esta partida remitirse a todo lo establecido en las Especificaciones Técnicas Genéricas.
UNIDAD DE MEDICIÓN
La unidad de medida para efectos de pago de esta partida será por METRO CUBICO (M3) de concreto.
CONDICIONES DE PAGO
El volumen de concreto por el cual se pagará será el número de metros cúbicos de concreto, medido en su posición final de acuerdo a las dimensiones indicadas en los planos o como lo hubiera ordenado el Supervisor. Se entiende que el precio unitario y pago constituyen compensación total por los materiales, mezclado, vaciado, acabado, curado, etc.; así como por toda mano de obra, equipos, herramientas e imprevistos necesarios para completar satisfactoriamente el trabajo.
01.01.05.01.02 ACERO ESTRUCTURAL TRABAJADO PARA MESA DE CONCRETO
DESCRIPCIÓN
Bajo esta partida se efectuarán todos los trabajos necesarios para suministrar y colocar el acero correspondiente en mesas de concreto, viguetas, vigas y gárgolas, de acuerdo a las dimensiones, diámetros y demás detalles indicados en los planos o como lo señale, el Supervisor. Todas las barras de refuerzo serán del tipo corrugado de acuerdo a las especificaciones ASTM.
FORMA DE EJECUCIÓN
Para la ejecución de esta partida remitirse a todo lo establecido en las especificaciones Técnicas Genéricas.
La unidad de medida para efectos de pago de esta partida será por KILOGRAMO (KG) de acero en mesa de concreto.
CONDICIONES DE PAGO
La cantidad de acero en mesa de concreto por el cual se pagará será el número de kilogramos de refuerzo en la armadura, medido en su posición final de acuerdo a las dimensiones indicadas en los planos o como lo hubiera ordenado el Supervisor.
Se entiende, que el precio unitario y pago, constituyen compensación total por toda mano de obra, materiales, equipos, herramientas e imprevistos necesarios para completar satisfactoriamente el trabajo.
01.01.05.01.03 ENCOFRADO Y DESENCOFRADO PARA MESA DE CONCRETO
DESCRIPCIÓN
Esta partida constituye los trabajos necesarios para realizar el encofrado que recibirá el concreto para conformar mesa de concreto, columnas, vigas, etc. según los alineamientos y dimensiones indicados en los planos.
FORMA DE EJECUCIÓN
Respecto a la ejecución de esta partida remitirse a todo lo establecido en las Especificaciones Técnicas Genéricas.
UNIDAD DE MEDICIÓN
La unidad de medición de esta partida es por METRO CUADRADO (M2) de encofrado y desencofrado normal en mesas de concreto.
CONDICIONES DE PAGO
La superficie por el cual se pagará será el número de metros cuadrados de encofrado y desencofrado en mesas de concreto, considerando el área efectiva de contacto entre la madera y el concreto, medido en su posición final de acuerdo a los alineamientos y dimensiones indicadas en los planos o como lo hubiera ordenado el Supervisor.
Se entiende, que el precio unitario y pago constituyen compensación total por el suministro, habilitación, colocación y retiro de los moldes que conforma el encofrado; así como por toda mano de obra, equipos, herramientas, materiales, e imprevistos necesarios para completar satisfactoriamente el trabajo.
01.02 ARQUITECTURA
01.02.01 MUROS Y TABIQUES
01.02.01.01 MUROS DE SOGA LADRILLO K-K 1:5 (C-A) DESCRIPCIÓN
Esta partida comprende todas las obras de albañilería conformados por los muros y tabiques indicados en los planos, los cuales se construirán con ladrillos de arcilla cocida asentados de soga con mortero de cemento: arena.
Los ladrillos de arcilla cocida y mortero cumplirán con lo dispuesto en las Normas Técnicas vigentes.
Las presentes especificaciones se complementan con las normas de Diseño Sismo Resistente del Reglamento Nacional de Edificaciones y Normas Técnicas Vigentes en el Perú.
Dimensiones:
Ladrillo KK CARAVISTA 9x13x23 cm. como mínimo.
Textura:
Será homogénea, no debe presentar grietas ni resquebraduras.
Coloración:
Rojizo, no quemado ni amarillento.
Dureza:
Será inalterable a los agentes externos, al ser golpeados con el martillo emitan un sonido metálico.
Presentación:
El ladrillo tendrá las aristas vivas bien definidas con dimensiones exactas y constantes. De otro modo se rechazará, como también los sumamente porosos, desmenuzables, permeables, insuficientemente cocidos, los que al ser golpeados con el martillo emitan un sonido sordo y los que presenten notoriamente manchas o vetas blanquecinas de origen salitroso o de otro tipo.
EJECUCIÓN
La ejecución de la albañilería será prolija.
Los muros quedarán perfectamente aplomados y las hileras bien niveladas, gua rdandouniformidad en toda la edificación.
Se verterá agua a los ladrillos antes que estos absorban agua del mortero. No se permitirá agua vertida sobre el ladrillo puesto en la hilada anterior en el momento de la colocación del nuevo ladrillo.
El procedimiento será levantar simultáneamente todos los muros de una sección, colocándose los ladrillos sobre una capa completa de mortero extendida íntegramente sobre la anterior hilada, rellenando luego las juntas verticales con la cantidad suficiente de mortero.
Si el muro se va a levantar sobre los sobre cimientos se mojará la cara superior de estos.
El procedimiento será levantar simultáneamente todos los muros de una sección, colocándose los ladrillos ya mojados sobre una capa completa de
mortero extendida íntegramente sobre la anterior hilada, rellenando luego las juntas verticales con la cantidad suficiente de mortero.
El espesor de la junta será de 1.5cm. en promedio, con un mínimo de 1.2cm. y un máximo de 2cm.
El ancho de los muros será el indicado en los planos.
El tipo de aparejo será tal que las juntas verticales sean interrumpidas de una a otra hilada, ellas no deberán corresponder ni aun estar vecinas al mismo plano vertical para lograr un buen amarre.
En la sección de cruce de dos o más muros se asentarán los ladrillos en forma tal, que se levanten simultáneamente los muros concurrentes.
Se evitarán los endentados y las cajuelas para los amarres en las secciones de enlace de dos o más muros.
Sólo se utilizará los endentados para el amarre de los muros con columnas esquineras o de amarre.
Mitades o cuarteos de ladrillos se emplearán únicamente para el remate de los muros.
En todos los casos la altura máxima de muro que se levantará por jornada será de ½ altura. Una sola calidad de mortero deberá emplearse en un mismo muro o en los muros que se entrecrucen.
Resumiendo, el asentado de los ladrillos en general, será hecho prolijamente y en particular se pondrá atención a la calidad del ladrillo, a la ejecución de las juntas, al aplomo del muro y perfiles de derrames, a la dosificación, preparación y colocación del mortero así como la limpieza de las caras expuestas de los ladrillos. Se recomienda el uso del escatillón.
MÉTODO DE MEDICIÓN
Los trabajos de albañilería serán en m2.
FORMA DE PAGO
Dicho pago constituirá compensación total por la mano de obra, equipo y herramientas, por el suministro y transporte, almacenaje y manipuleo y todos los imprevistos surgidos para la ejecución de los trabajos descritos.
01.02.02 REVOQUES Y ENLUCIDOS
01.02.02.01 TARRAJEO TIPO RAYADO C/MORTERO 1:4 X 1.5 CM. DESCRIPCIÓN
Comprende todos aquellos tarrajeos constituidos por una primera capa de mortero que presenta una superficie plana y rayada, lista para recibir una nueva capa de revoque, es decir un enlucido sea de mortero, pasta o un revoque especial. También puede recibir un enchape o revestimiento. Mortero cemento arena 1:5.
La mano de obra y los materiales deberán ser tales que garanticen la buena ejecución del tarrajeo primario y rayado.
La mezcla de mortero será de la siguiente proporción: Mortero de cemento -arena para pañeteo, proporción 1:5, estas mezclas se preparan en bateas perfectamente limpias de todo residuo anterior.
La arena para el mortero deberá ser limpia, exenta de sales nocivas y material orgánico, asimismo no deberá tener arcilla con exceso de 4%, la mezcla final de la arena debe zarandearse esto por uniformidad.
MÉTODO DE CONSTRUCCIÓN
La mano de obra empleada en la ejecución de esta partida debe ser calificada, debiendo supervisarse el cumplimiento de las siguientes exigencias básicas. El espesor mínimo del tarrajeo primario será:
- Sobre ladrillo cocido espesor mínimo 1.5 cm.
- Sobre elementos de concreto espesor mínimo 1.0 cm.
- El espesor máximo en cualquiera de los casos de 1.5 cm.
El tarrajeo será ejecutado previa limpieza y humedecimiento de las superficies donde debe ser aplicado.
El tarrajeo deberá cubrir completamente la base a que se aplica. Si se quiere rayar en superficie, se hará esta operación antes de que el mortero fragüe. Para ello se peinará con fuerza y en sentido transversal al paso de la regla, con una paleta metálica provista de dientes de sierra o con otra herramienta adecuada. Posteriormente el tarrajeo se someterá continuamente a un curado de agua rociada, mínimo de dos días y no es recomendable la práctica de poner sobre esta capa de mortero cemento, otra sin que transcurra el periodo de curación señalado, seguido por el intervalo de secamiento.
Los tubos de instalación empotrados deberán colocarse a más tardar antes del inicio del tarrajeo, luego se resanará la superficie dejándola perfectamente al ras sin que ninguna deformidad marque el lugar en que ha sido picada la pared para este trabajo.
Durante el proceso constructivo deberá tomarse en cuenta todas las precauciones necesarias para no causar a los tarrajeos terminados.
MÉTODOS DE MEDICIÓN:
Este trabajo será medido por metro cuadrado (m2.) de tarrajeo.
CONDICIONES DE PAGO:
La unidad de pago es el metro cuadrado (m2.) de tarrajeo ejecutado y la valorización se efectuara según los avances de obra, previa inspección del Supervisor.
El Precio Unitario, considera todos los costos de mano de obra (Beneficios sociales + IGV), herramientas, materiales, andamios y equipo necesarios para ejecutar el tarrajeo de los muros en interiores y exteriores, superficies de vigas y columnas, de acuerdo a los planos del proyecto.
01.02.02.02. TARRAJEO EN INTERIORES ACABADO CON CEMENTO – ARENA
01.02.03 CUBIERTAS
01.02.03.01 CUBERTURA DE CALAMINA DESCRIPCIÓN
Comprende el abastecimiento y colocación de la cobertura de ladrillo pastelero, asentado con mezcla; según indicación en planos.
PROCESO DE CONSTRUCCIÓN
La superficie a cubrir será limpia, eliminando todos los grumos de arcilla, yeso, aceites y otros. Deberá verificarse previamente sus niveles y alineaciones para cumplir con los recubrimientos que se proyecta ejecutar.
Las piezas presentan una superficie lisa ara facilitar el escurrimiento de agua, no presentan defectos de alabeo, cuarteado, grietas ni roturas.
El constructor deberá respetar y verificar las condiciones mínimas de absorción y resistencia al impacto dadas por el fabricante.
Se utilizara mortero en proporción 1:5 C:A y e=2.5cm, con juntas de mortero en proporción 1:5 C:A y e=1.5cm.
COMPOSICIONES
Elementos de Cubierta de arcilla cocida
DIMENSIONES
La albañilería será de 25x25x3cm
Se tomara el área realmente ejecutada y cubierta por la cobertura incluyendo juntas.
MÉTODO DE MEDICIÓN
La unidad de medición es por metro cuadrado (m2).
FORMAS DE PAGO
El pago de esta partida es por metro cuadrado, y comprende la totalidad de los insumos como son: mano de obra (incluyendo leyes sociales), materiales y equipo; necesarios para la ejecución.
01.02.04 PISOS Y PAVIMENTOS 01.02.04.01 CONTRAPISO E=0.05 M. DESCRIPCIÓN
Este sub-piso se construirá en los ambientes en que se vaya a colocar pisos cerámicos, porcelanato o cualquier acabado a instalar.
El contrapiso, efectuado antes del piso final sirve de apoyo y base para alcanzar el nivel requerido, proporcionando la superficie regular y plana que se necesita especialmente para pisos pegados u otros.
El contrapiso es una capa conformada por la mezcla de cemento con arena en 1:4 y de un espesor mínimo de 3cm. y acabado 1.0cm. con pasta 1:2. Este podrá variar entre 40 y 48mm. de espesor de acuerdo al acabado final del piso. Se aplicará sobre el falso piso en los ambientes del primer piso o sobre las losas en los pisos superiores. Su acabado debe ser tal que permita la adherencia de una capa de pegamento.
MATERIALES Cemento
Deberá satisfacer las normas ITINTEC 334-009-71 para cementos Pórtland del Perú y/o las Normas ASTM C-150, Tipo 1.
Arena Gruesa
Deberá ser arena limpia, silicosa y lavada, de granos duros, resistentes y lustrosos, libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas, esquistos o pizarras, cal libre, álcalis, ácidos y materias orgánicas. En general, deberá estar de acuerdo con las Normas ASTM C-33-0 T.
Piedra Partida
Será la proveniente de la trituración artificial de cantos rodados formados por sílice, cuarzo, granitos sanos, andesita o basaltos, que no contengan piritas de fierro ni micas en proporción excesiva. El tamaño máximo será de 1/4". Debe satisfacer la Norma STM C-33-55 T.
Hormigón Fino o Confitillo
En sustitución de la piedra triturada podrá emplearse hormigón natural de río o confitillo, formado por arena y cantos rodados.
Agua
Será potable y limpia; que no contenga sustancias químicas en disolución u otros agregados que puedan ser perjudiciales al fraguado, resistencia y durabilidad de las mezclas.
MÉTODO DE CONSTRUCCIÓN
La superficie del falso piso, se limpiará y regará con agua.
Este sub piso se colocará sobre la superficie perfectamente limpia y humedecida del falso piso o de la losa del concreto.
La nivelación debe ser precisa, para lo cual será indispensable colocar reglas adecuadas, a fin de asegurar un acabado plano por medio de cintas debidamente alineadas y controladas respecto al nivel general de los pisos. El término será rugoso, a fin de obtener una buena adherencia con la segunda capa, la cual se colocará inmediatamente después de la primera y será igualmente seca.
El acabado de esta última capa será frotachado fino, ejecutado con paleta de madera y con nivelación precisa.
Este nivel inferior será igual al del piso terminado que se indica en los planos para el ambiente, menos el espesor del vinílico, cerámico o acabado a aplicar. La ejecución debe efectuarse después de terminados los cielos rasos y tarrajeos, debiendo quedar perfectamente planos, con la superficie adecuada para posteriormente proceder a la colocación de los pisos definitivos.
MÉTODO DE MEDICIÓN
La unidad de medida es el metro cuadrado (m2).
CONDICIONES DE PAGO
Se pagará por metro cuadrado de contrapiso terminado, pagado al precio unitario del Contrato.
El precio unitario incluye el material, herramientas, equipo, mano de obra, y cualquier imprevisto necesario para una buena ejecución del trabajo.
01.02.04.02. PISOS Y PAREDES DE CERAMICA BEIGE 0.60 X 0.60m DESCRIPCIÓN
Es el elemento de cerámicas vitrificadas con un cuerpo no absorbente, destinados a pisos, sometida a un proceso de moldeo y cocción.
Serán de color uniforme, las piezas deberán presentar el color natural de los materiales que la conforman.
Las unidades serán de 0.60 x 0.60 m, color beige.
CARACTERÍSTICAS
Las piezas deberán cumplir con los requisitos establecidos por las normas de ITINTEC 333.004 para la sonoridad, escuadría, alabeo, absorción de agua resistencia al impacto y resistencia al desgaste.
ACEPTACIÓN
Las muestras finales que cumplan con las especificaciones establecidas deberán ser sometidas a la aprobación de los Arquitectos Supervisores. No se aceptarán en obra piezas diferentes a las muestras aprobadas.
MATERIALES
Pegamento en polvo (25 Kg.)
Fragua (bolsa de 5 kg.)
Crucetas de Plástico de 1mm. (bolsa de 150u.)
Unidades de 60 x 60cm.
Agua
MÉTODO DE EJECUCIÓN
Se emplantillará cada ambiente donde se coloque cerámico y se evitara en lo posible los cortes del cerámico. Cuando se produzcan cortes de los cerámicos, el criterio será colocarlos en los extremos y en las zonas menos visibles.
Sobre el mortero de cemento y arena, serán colocadas las cerámicas, presionándolas hasta que ocupen su nivel definitivo. Los cerámicos se colocarán mojados.
Por medio de cordeles se controlará el alineamiento de las juntas de los cerámicos y se conseguirá la compartición de los distintos ambientes del número entero o fraccionario de cerámicos. Para las juntas se usaran crucetas de 1mm. En ambos sentidos del asentado de los cerámicos. En general, todos los trabajos serán hechos en forma tal que llenen debidamente todos los espacios, a fin de que donde sea posible, no haya unidades de cerámica menores a la mitad de su dimensión total.
Todas las intersecciones y vueltas en los trabajos serán formadas perfectamente y los que se corten, lo serán nítidamente.
Donde haya una rejilla de desagüe o sumidero en los pisos, las superficies acabadas tendrán un declive hacia el sumidero o como se indique en los planos.
Las superficies serán terminadas con nitidez, perfectamente planas, con las juntas bien alineadas, sin resaltes, ni defectos. Se pondrá especialmente interés en lograr el nivel exacto del piso terminado.
FRAGUADO DEL CERÁMICA
Pasta de cemento puro con polvo del color de la cerámica y agua, se hará previamente un primer fraguado con cemento corriente sin colorante que ocupará los 2/3 del mosaico. La junta se rellenará vertiendo la mezcla sobre el mosaico y haciéndola penetrar por medio de un barrido con escoba.
Llenados así los 2/3 de la junta con una mezcla corriente y fluida, se irá a un segundo fraguado o "Refraguado" con la pasta coloreada. El "Refraguado" se
aplicará según el mismo sistema de barrido, hasta llenar completamente las juntas.
Se tomarán precauciones para no pisar las cerámicas recientemente asentados, y para ejecutar el fraguado se dispondrá una tabla a manera de puente sobre las cerámicos asentadas, para andar sobre ellas, en el momento del fraguado. Luego del fraguado no se caminara sobre el piso hasta después de 48 horas.
UNIDAD DE MEDIDA
Metro cuadrado (M²).
FORMA DE PAGO
La cantidad determinada según el método de medición, será pagada al precio unitario del contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.
01.02.04.03. PISO DE 2” CEMENTO PULIDO INCL. BRUÑADO DESCRIPCIÓN
Se ejecutarán en los lugares indicados en los planos, y serán ejecutados sobre un terreno debidamente compactado, el cual deberá estar seco y limpio.
Será acabado pulido, con bruña, de resistencia f’c = 175 kg/cm2, su acabado será de 1 cm. con mezcla 1:2 de cemento arena.
PREPARACIÓN DE LA SUPERFICIE
Antes de proceder al vaciado se apisonara bien, dejando nivelado el terreno; se mojará abundantemente el terreno. Se ejecutará de acuerdo a los niveles señalados en los planos. Antes de aplicar la segunda capa, se dejará reposar la base un tiempo de 60 minutos y para planchar la segunda capa se, dejará reposar un tiempo no mayor de 30 minutos.
La superficie de acabado se asentará primero, con paleta de madera y se terminará con plancha de metal, a fin de tener un acabado pulido. Será conveniente dejar con cierta aspereza el piso. La superficie del piso se someterá a un curado con cubierta y agua abundante durante los tres días siguientes a su vaciado. Posteriormente y durante los 19 días siguientes deberá seguir recibiendo continuamente agua.
El método de medición será por metro cuadrado (m2), según lo indicado en los planos y aceptado por la supervisión.
PAGO
El pago se hará al respectivo precio unitario del Contrato, por metro cuadrado, para toda la obra ejecutada de acuerdo con la respectiva especificación y aceptada a satisfacción de la Supervisión. Este precio incluirá compensación total por todo el trabajo especificado en esta partida: materiales, mano de obra, herramientas, equipos, transporte e imprevistos necesarios para completar el trabajo.
01.02.05 CIELORRASOS
01.02.05.01 CIELORRASO DE SUPERBOA DESCRIPCIÓN:
Estas partidas comprenden la vestidura de la cara inferior de techos de concreto y/o fondos de escalera, sea aplicada directamente en los mismos techos o sobre una superficie independiente especialmente construida.
FORMA DE EJECUCIÓN:
El tratamiento de estos revestimientos será de dos clases:
En las superficies se aplicará una mezcla en proporción 1:5 =
cemento: arena con el sistema de cinta.
Con el fin de evitar ondulaciones, será preciso aplicar la pasta en
inmejorables condiciones de trabajabilidad.
En los encuentros con los planos verticales, ya sea estructurales o
de albañilería, se colocarán bruñas de 1 cm. x 1 cm.
La ejecución de este tipo de revestidos se llevará a cabo siguiendo el mismo tratamiento indicado para las partidas de tarrajeo y de bruñas, teniendo en cuenta que la actividad comprende también la vestidura de las aristas, tal como se indica en los planos.
UNIDAD DE MEDICIÓN:
La unidad de medida para el pago de estas partidas es por METRO CUADRADO (M2) de revestimiento ejecutado.
CONDICIONES DE PAGO:
La superficie de revestimiento por el cual se pagará será el número de metros cuadrados de tarrajeo ejecutado, considerando el revestimiento de superficies y ejecución de bruñas, medido en su posición final de acuerdo a los alineamientos y dimensiones indicadas en los planos o como lo hubiera ordenado el
Supervisor, entendiéndose que el precio unitario y pago constituyen compensación total por toda mano de obra, equipos, herramientas, materiales, andamios e imprevistos necesarios para completar satisfactoriamente el trabajo.
01.02.06 CARPINTERÍA DE MADERA
01.02.06.01. PUERTA DE MADERA CONTRAPLACADA 0.85 X 2.10 MT. C/MARCO 2X 3”
01.02.06.02. PUERTA DE MADERA CONTRAPLACADA 0.75 X 2.10 MT. C/MARCO 2 X 3”
DESCRIPCIÓN
Se refiere a los elementos destinados a permitir la separación, iluminación y ventilación de los diversos ambientes que en los planos se indican. Las diversas unidades deben tener la indicación de sus dimensiones, secciones típicas, etc.; material con el que serán construidas, detalles de su construcción, modo de fijación y, de manera general cuanto sea necesario para el correcto proceso constructivo, uso y funcionamiento.
La unidad comprende el elemento en su integridad, es decir, incluye la hoja, jamba, junquillos, marcos etc.; así como su colocación. La unidad también comprende la colocación de la cerrajería, salvo que las especificaciones indiquen lo contrario.
MATERIALES
En general, salvo que en los planos se especifique otra cosa, toda la carpintería a ejecutarse será hecha con cedro selecto.
La madera será de primera calidad, seleccionada, derecha, sin sumagaciones (enmohecimiento, hongos), rajaduras, partes blandas o cualquier otra imperfección que pueda afectar su resistencia o malograr su apariencia.
Toda la madera empleada, deberá estar completamente seca, protegida del sol y de la lluvia, todo el tiempo que sea necesario.
El porcentaje de la humedad de la madera no debe de exceder de 18%. Por ningún motivo se aceptará madera húmeda.
MÉTODO DE CONSTRUCCIÓN
Todos los elementos de carpintería se ceñirán exactamente a los cortes, detalles y medidas especificadas en los planos de carpintería de madera; entendiéndose que ellos corresponden a dimensiones de obra terminada y no a madera en bruto.
Los elementos de madera serán cuidadosamente protegidos para que no reciban golpes, abolladuras o manchas hasta la total entrega de la obra.
Será responsabilidad del Contratista cambiar aquellas piezas que hayan sido dañadas por acción de sus operarios o herramientas, y los que por cualquier acción no alcancen el acabado de la calidad especificada.
Los marcos se colocarán empotrados en el piso.
Estos se asegurarán con tornillos colocados en huecos de 2" de profundidad y 1/2" de diámetro, a fin de esconder la cabeza, tapándose luego ésta con un tarugo puesto al hilo de la madera y lijado.
Se tendrán en cuenta las indicaciones del sentido en que se abren las puertas; así como los detalles correspondientes, previo a la colocación de los marcos. Todas las planchas de aglomerado serán cortadas a máquina.
Todas las puertas llevarán jamba, según lo indica el detalle en planos.
Se utilizarán bisagras de 4” x 4” capuchina de acero inoxidable pesada por cada hoja. Los orificios para la cerrajería se realizarán a máquina.
El acabado debe ser de óptima calidad, guardándose el Supervisor el derecho de rechazar las unidades que presenten fallas y no cumplan con los requisitos exigidos, además de permitirse el seccionamiento de una puerta escogida al azar para verificar su manufactura.
MÉTODO DE MEDICIÓN
Unidad (und), por tipo de puerta y serie numérica clasificada.
Se han clasificado las puertas en series numéricas por constitución de materiales que intervienen en su proceso, las que irán en partidas separadas.
CONDICIONES DE PAGO
La cantidad determinada según el método de medición será pagada al precio unitario del contrato y constituirá la compensación total por el costo de ejecución de la partida, previa aprobación del Supervisor.
01.02.07 VIDRIOS, CRISTALES Y SIMILARES
01.02.07.01 CRISTAL GRIS 6 MM INCL. COLOC. SISTEMA NOVA DESCRIPCIÓN
Este capítulo se refiere a la completa adquisición y colocación de todos los materiales, labor e implementos relacionados con las superficies vidriadas (soportes, carriles, bisagras con freno, cerrajería y accesorios) que para la iluminación de los ambientes que se han adoptado en el proyecto. Los vidrios serán de óptima calidad.
ESPECIFICACIONES
Ventanas sistema pivot, vidrio de 6mm incoloro templado, con garruchas nylon importadas con seguros tipo rosca, cerraduras incl. accesorios y colocación. Los vidrios a emplearse serán del tipo cristal templado de 6mm, de medidas y espesor especificado en planos de detalles correspondientes y de acuerdo a lo señalado en el cuadro de acabados, todo esto previo muestra, deberán ser aprobados por el Inspector o Supervisor de Obra (según sea el caso).
PROCESO DE COLOCACIÓN
Instalación y fijación de soportes, instalación de carriles, suministro e instalación de las ventanas con vidrio templado 6mm, Sistema Pivot, como se especifica en los planos del proyecto.
Su colocación se hará por operarios especializados y serán sometidos a la aprobación del Inspector o Supervisor de Obra (según sea el caso).
Habiendo sido ya colocados los vidrios, éstos deberán ser marcados o pintados con una lechada cal, para evitar impactos y roturas por el personal de la obra.
ACABADO
A la terminación y entrega de la obra, el contratista repondrá por su cuenta, todos los vidrios rotos, rajados o averiados, debiéndose entregar lavados, libres de manchas de pintura o de cualquier otra índole.
MÉTODO DE MEDICIÓN
Unidad de medida: metro cuadrado (m2).
NORMA DE MEDICIÓN
Se obtiene el área de cada vano a cubrir de ventana diferenciándose en partidas independientes según espesor y calidad.
FORMAS DE PAGO
Se pagará por metro cuadrado. El precio incluye el pago por accesorios, material, mano de obra, equipo, herramientas; necesarios para la ejecución de la partida.
01.02.08 PINTURA
01.02.08.01 PINTURA LÁTEX EN DERRAMES, 2 MANOS
01.02.08.02 PINTURA LÁTEX EN VIGAS Y CIELO RASO, 2 MANOS DESCRIPCIÓN
Esta sección incluye todos los trabajos de pintura y acabados como se indican en metrados y detalles y los trabajos que razonablemente sean necesarios estén o indicados o especificados. El color y tipo de pintura se coordinara con el Inspector o Supervisor de Obra. El tipo de pintura será el de mejor calidad (látex vinílico calidad superior)
PREPARACIÓN DE SUPERFICIES.
Después del tarrajeo se esperara un mínimo de 28 días, para que la superficie este completamente seca, el siguiente paso es pasar al proceso de resane, que será en todas aquellas zonas que presenten roturas, rajaduras, huecos, guiñaduras o defectos en general, estos resanes se harán cuidadosamente y se lijaran hasta conseguir una superficie completamente uniforme con el resto del muro. Todas las superficies deberán estar limpias, secas y libres de polvo y de manchas grasosas, antes de recibir el imprimante y pintura.
IMPRIMACIÓN
Después de lijar y dejar la superficie limpia, se aplicara el imprimante con brocha o rodillo y se dejara secar completamente, se deberá observar si no presenta algún defecto, para proseguir, se dejara secar entre mano y mano un mínimo de 4 horas.
PROCEDIMIENTO
Los materiales a utilizarse serán extraídos de sus envases originales y se emplearan sin adulteración alguna de acuerdo a las especificaciones de los fabricantes. Los materiales serán mezclados en la misma obra. La aplicación de pintura se hará en capas sucesivas y el tiempo de espera entre capa y capa será de 4 horas, a fin de permitir que la aplicación sea conveniente. Las manos de pinturas tendrán que ser trabajadas uniformemente de manera que no queden marcadas brochas, rodillos, o de diferente color.
MUESTRA DE COLORES
La selección será hecha oportunamente por el arquitecto proyectista a través del inspector de obra y las muestras deberán ser presentadas al pie del muro que se va a pintar y a la luz del propio ambiente y serán realizadas en un área de 50 x 50 cm.
El método de medición para estas partidas consistirá en la evaluación de la cantidad de metros cuadrados (m²) de superficie pintada y secada, debiendo tenerse la aprobación del Supervisor.
CONDICIONES DE PAGO
El pago por este trabajo se hará de acuerdo con los precios pactados para estas partidas, según los avances ejecutados, entendiéndose que dicho precio y pago constituirá compensación total por toda la mano de obra, herramientas materiales e imprevistos necesarios para completar satisfactoriamente la partida.
01.03 INSTALACIONES SANITARIAS 01.03.01 SALIDA DE DESAGÜE
01.03.01.01 SALIDA DE DESAGÜE EN PVC SAL DE 4” 01.03.01.02 SALIDA DE DESAGÜE EN PVC SAL DE 2” 01.03.01.03 SALIDA DE VENTILACION DE 2”
DESCRIPCION
Comprende el suministro y colocación de tubería dentro de un ambiente y a partir del ramal de derivación, incluyendo los accesorios y todos los materiales necesarios para la unión de los tubos, hasta llegar a la boca de salida del desagüe, dejando la instalación lista para la colocación del aparato sanitario, además quedan incluidas en la unidad los canales en la albañilería y la mano de obra para la sujeción de los tubos; a cada boca de salida se le da el nombre de punto.
Por puntos de agua fría se entiende el tendido de las derivaciones desde la salida para los aparatos hasta el encuentro de la tubería exterior a los ambientes.
Esta partida comprende el suministro y colocación de tuberías dentro de un ambiente y a partir del ramal de distribución incluyendo los accesorios y materiales necesarios para la unión de los tubos hasta llegar a la boca de salida donde se conectará posteriormente el aparato sanitario.
ACCESORIOS.
Los accesorios para esta clase de tuberías serán de P.V.C. confeccionados de una sola pieza y de acuerdo a las mismas normas. Sus superficies serán lisas.
INSTALACIONES. En Terreno.
Para este caso se ejecutará una zanja de 0.20 mt. de profundidad, cuyo fondo se compactará previamente el que no debe contener piedras con cantos vivos.
En el Piso.
La tubería debe de ir dentro del falso piso de concreto en las construcciones de un piso ó en las lozas, en los pisos superiores.
En el Muro.
Para su instalación en muros se efectuará una canaleta de profundidad adecuadas al diámetro de la tubería, teniendo cuidado que en el tarrajeo quede la tubería convenientemente oculta. En las instalaciones se tomarán en cuenta la colocación de los elementos empotrados, sean estas papeleras, jaboneras, etc., a fin de no efectuar quiebres innecesarios e la tubería. La tubería debe estar separada de la correspondiente al agua caliente a una distancia de 20 cm.
Manguitos.
Cuando haya la necesidad de que la tubería atraviese vigas de concreto o placas se deberá usar manguitos de PVC ó Asbesto cemento según se indica: Diámetro de la Tubería. Diámetro del Manguito.
1/2” Camiseta de 1” 3/4” ,, 1 1/2” 1” ,, 2” 1 1/4” ,, 2” 1 1/2” ,, 3” 2” ,, 3” 2” 1/2” ,, 4” Tapones.
Desde el inicio de la obra debe proveerse de tapones roscados en cantidad suficiente, estando prohibida la fabricación de tapones con trozos de madera o con papel prensado.
Derivaciones.
Las derivaciones para los aparatos que va a abastecer siempre y cuando en los planos no esté determinada, será la siguiente:
Para inodoros tanque bajo 0.20 S.N.P.T. Lavatorio 0.50 S.N.P.T.
Urinario 1.20 S.N.P.T.
UNIDAD DE MEDIDA:
La unidad de Medida considerada es por punto (Pto.)
MATERIALES
En esta partida se incluyen los materiales (codos, tee, yee, tee doble, tee sanitaria, trampa P, reducción, pegamento y tuberías), mano de obra y herramientas.
MÉTODO DE CONSTRUCCIÓN
Para instalación del punto de salida de desagüe será necesario instalar desde la red de derivación una conexión hacia el punto indicado, para lo cual será necesario utilizar accesorios como codos, tee, tuberías y pegamento.
MÉTODO DE MEDICIÓN
La unidad de medida será el punto (Pto.), cuyo metrado se realizará de acuerdo a la cantidad de cajas construidas correctamente y previa verificación del funcionamiento.
FORMA DE PAGO
Su forma de pago se hará por Punto y según precio unitario del contrato pactado, dicho pago constituirá compensación total de mano de obra, equipo, y cualquier otro insumo que se requiera para ejecutar totalmente el trabajo.
01.03.02 RED DE DISTRIBUCIÓN DE DESAGÜE 01.03.02.01. TUBERÍA DE PVC SAL 2”
01.03.02.02. TUBERÍA DE PVC SAL 4” 01.03.02.03. TUBERÍA DE PVC SAL 6” DESCRIPCION
Comprende el trazo de niveles, suministro y colocación de tuberías, la colocación de accesorios y todos los materiales necesarios para la unión de tuberías de las redes de las montantes.
A. Red General
La red general de desagüe estará de acuerdo con el trazo, alineamiento, pendientes, distancias o indicaciones anotadas en el plano de ésta red.
Cualquier modificación, por exigirlo así circunstancias de carácter local, será comunicada al ingeniero supervisor.
B. Tubería
La tubería a emplearse en la red general será de concreto simple normalizado, unión espiga campana con anillo ó tuberías PVC SAL de media presión 10 lbs/pulg2, los tubos que se encuentran defectuosos en obra serán rechazados, el rechazo sólo recaerá sobre cada unidad.
En la instalación de tuberías de plástico PVC bajo tierra deberá tenerse especial cuidado del apoyo de la tubería sobre terreno firme y en su relleno compactado por capas, regado de modo que se asegure la estabilidad de la superficie y la indeformabilidad del tubo por el efecto del relleno.
Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de Vinilo) no plastificado (PVC-V), en el Standard Americano Liviano (SAL), deberán cumplir con la norma técnica nacional ITINTEC vigente. Las montantes deberán ser de clase pesada de desagüe.
C. Instalación de Tuberías
La excavación de zanjas sólo podrá efectuarse después que se haya hecho el replanteo general en el terreno y se tenga la certeza de que las tuberías podrán tener las pendientes y profundidades especificadas en los planos y además se tenga en obra la tubería necesaria.
Las zanjas podrán hacer con las paredes verticales siempre que el terreno lo permita o se les dará taludes adecuados a la naturaleza del mismo.
El ancho de la zanja en el fondo deberá ser tal que exista un juego de 15 cm., como mínimo y 30 cm., como máximo entre la cara exterior de las cabezas y las paredes de la zanja.
El fondo de la zanja se nivelará cuidadosamente conformándose exactamente a la rasante correspondiente del proyecto, aumentada en el espesor del tubo respectivo.
Las tuberías deberán quedar apoyadas en toda su longitud y en no menos del 25% de superficie exterior, en un fondo bien compactado. Colocados los tubos en las zanjas, se enchufan convenientemente debiéndose mirar las campanas agua arriba, centrándolas perfectamente y alineándolas. Antes de proceder al montaje de las uniones se examinará las partes de dichas uniones asegurándose la limpieza perfecta del tubo y las uniones.
El relleno de las zanjas se hará después de haberse efectuado la prueba hidráulica en la tubería instalada.
El relleno se hará con el material extraído, libre de piedras, raíces y terrones grandes y apisonados hasta alcanzar una altura de 30 cm, sobre la tuberia. Se complementará el relleno vaciando el material de excavación en capas sucesivas de 30 cm de espesor máximo, regadas, apisonadas y bien compactadas, hasta alcanzar como mínimo el 90% del proctor modificado. La unidad de medida de las tuberías de concreto será por ML.
D. Pendientes y Diámetro de la Tubería
Serán las que se indiquen en los planos respectivos.
En caso de no figurar se asumirán las siguientes pendientes: Para tuberia de 2’de 0 2.0%
Para tuberia de 3’de 0 1.5% Para tubería de 4’de 0 1.0%
E. Prueba de la Tubería
Una vez terminado un trazo y antes de efectuar el relleno de la zanja, se realizará la prueba hidráulica de la tubería y de sus uniones. Esta prueba se hará por tramos comprendidos entre buzones o cajas consecutivas.
La prueba se realizará después de haber llenado el tramo con agua, siendo la carga de agua para la prueba la producida por el buzón o caja aguas arriba completamente lleno hasta el nivel del techo, debiendo permanecer 24 horas sin que en éste tiempo se note descenso en el puerto más alto. Se recorrerá íntegramente el tramo en prueba, constatando las fallas, fugas y excavaciones que pudieran presentarse en las tuberías y sus uniones, marcándolas y anotándolas para disponer su corrección a fin de someter el tramo a una prueba. El humedecimiento sin pérdida de agua, no se considera como falla. Solamente una vez constatado el correcto resultado de las pruebas de las tuberías, podrá ordenarse el relleno de la zanja. Las pruebas de tubería podrán efectuarse parcialmente a medida que el trabajo vaya avanzando, debiendo efectuarse al final una prueba general con la zanja tapada.
F. Redes Interiores
La tubería a emplearse en las redes interiores de desagüe será de plástico PVC del tipo liviano (SAL), con accesorios del mismo material y uniones espiga, campanas selladas con pegamento especial. La tubería de ventilación será del mismo material que el desagüe. La tubería y accesorios que se usen en la obra no deberán presentar rajaduras, resquebrajaduras o cualquier otro defecto visible. Antes de la instalación de las tuberías, éstas deben ser revisadas
interiormente, así como también los accesorios a fin de eliminar cualquier materia extraña adherida a sus paredes.
Salvo especificaciones anotadas en el plano, las tuberías irán empotradas en la losa del piso, debiendo realizarse las pruebas hidráulicas antes del vaciado de la losa.
La instalación en muros deberá hacer en vacíos o canaletas en la albañilería de ladrillo, no debiendo por ningún motivo romper el muro para colocar la tubería, tampoco se permitirá efectuar curvaturas en la tubería ni codos mediante el calentamiento de los elementos.
La unidad de medida de las tuberías de redes interiores será por ML (metro lineal).
G. Prueba de Tuberías ( Tubería Tapada)
La prueba será aplicable a todas las tuberías instaladas.
Consistirá en llenar con agua las tuberías después de haber taponado las salidas más bajas, debiendo de permanecer por lo menos durante 24 horas sin presentar escapes. Si el resultado no es satisfactorio se procederá a realizar las correcciones del caso y se repetirá la prueba hasta eliminar las filtraciones.
MATERIALES
En esta partida se incluyen los materiales (tuberías de PVC tipo espiga campana, pegamento y accesorios), mano de obra y herramientas.
MÉTODO DE CONSTRUCCIÓN
Las tuberías deberán ser instaladas en los ductos y montantes, en la edificación; la instalación de las tuberías se realiza con el sistema de espiga y campana, y estas a su vez se une con pegamento especial.
Para la unión de estos tubos se tendrá en cuenta lo siguiente:
1. Limpiar el interior de las paredes de la campana y la punta del tubo a embonar con gasolina. Hacer chaflán + 45° con escofina sólo en la espiga. 2. Marcar la punta del tubo a la misma profundidad de la campana. Rallar el área a unirse en forma radial con lija gruesa u hojas de sierra convencional. 3. Aplicar pegamento especial de buena calidad en las paredes del interior de la campana y en la punta marcada de la espiga.
4. Introducir la punta dentro la campana hasta la marca y darle un giro de ¼ de vuelta, para mejorar la distribución del pegamento.
PRUEBA HIDRÁULICA DE LA TUBERÍA DE DESAGÜE.
En esta partida se incluye como material el agua, y la mano de obra y herramientas.
Después de instaladas las tuberías y antes de cubrirlas serán sometidas a las siguientes pruebas
- Las tuberías de desagüe se probarán entre buzones y/o cajas de registro, tapando la salida de cada tramo y llenando con agua el buzón superior.
- No deberá observarse pérdidas de líquido durante un lapso de 24 horas.
- Se hará pruebas de niveles buzón a buzón y entre cajas de registro, corriendo una nivelación por encima del tubo de cada 10 m.
- Se correrá nivelación de los fondos de cajas y buzones para comprobar la pendiente.
Una vez aprobada la prueba hidráulica a zanja abierta, se procederá a rellenar y compactar el tramo, procediéndose a efectuar la prueba hidráulica a zanja tapada de la misma manera que la prueba a zanja abierta.
MÉTODO DE MEDICIÓN
La unidad de medida es el metro lineal (Ml.) y se medirá la longitud efectiva de la tubería, previa constatación del Supervisor.
FORMA DE PAGO
Las cantidades determinadas anteriormente se pagaran al precio unitario del contrato por el porcentaje de unidad de partida ejecutada, entendiéndose que dicho monto constituirá compensación completa por mano de obra, equipo, herramientas e imprevistos.
01.03.03 ACCESORIOS DE REDES DE DESAGÜE 01.03.03.01. CODO DE PVC SAL – DE 4” X 45 º 01.03.03.02. YEE PVC SAL 4” A 2”
01.03.03.03. YEE PVC SAL 4” 01.03.03.04. YEE PVC SAL 2”
01.03.03.05. REGISTRO DE BRONCE DE 4”
01.03.03.06. SOMBRERO PARA VENTILACIÓN DE PVC DE 2” 01.03.03.07. SUMIDEROS DE 2”
01.03.03.08. CAJA DE REGISTRO DE DESAGÜE 10” X 20” DESCRIPCION
Comprende el suministro y colocación de codos, tee, yee, sumidero cromado 2”, registro de bronce de 4”, trampas y sombrero de ventilación, pegamento, mano de obra y herramientas.
PROCEDIMIENTO CONSTRUCTIVO
Los accesorios deberán ser instalados en la edificación en los lugares indicados en los planos; la instalación de los accesorios se realiza con el sistema de espiga y campana, y estas a su vez se une con pegamento especial.
Para la unión de estos accesorios se tendrá en cuenta lo siguiente:
1. Limpiar el interior de las paredes de la campana y la punta del tubo a embonar con gasolina. Hacer chaflán + 45° con escofina sólo en la espiga. 2. Marcar la punta del tubo a la misma profundidad de la campana. Rallar el área a unirse en forma radial con lija gruesa u hojas de sierra convencional. 3. Aplicar pegamento especial de buena calidad en las paredes del interior de la campana y en la punta marcada de la espiga.
4. Introducir la punta dentro la campana hasta la marca y darle un giro de ¼ de vuelta, para mejorar la distribución del pegamento.
MÉTODO DE MEDICIÓN
La Unidad de medida será por unidad (und.), cuyo metrado se realizará en obra contando la cantidad de accesorios instalados correctamente, previa verificación de la ubicación y funcionamiento.
FORMA DE PAGO
La forma de pago se realizará al verificarse la correcta colocación y sumada la cantidad de accesorios instaladas, multiplicado por el costo unitario correspondiente, previa aprobación del Supervisor. La partida será pagada de acuerdo al precio unitario del contrato, el cual contempla todos los costos de mano de obra, materiales, herramientas, transporte, y demás insumos e imprevistos necesarios para la ejecución de la partida.
