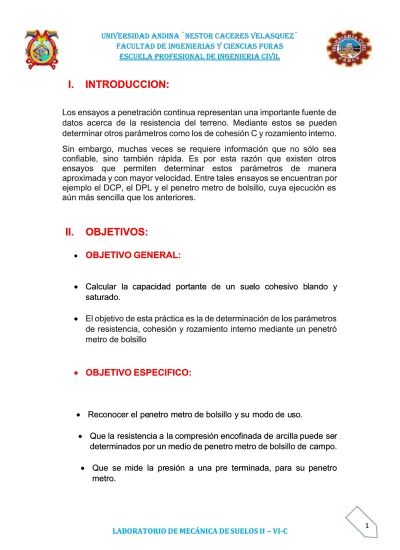

I. INTRODUCCION:
I. INTRODUCCION:
Los ensayos a penetración continua representan una importante fuente de
Los ensayos a penetración continua representan una importante fuente de
datos acerca de la resistencia del terreno. Mediante estos se pueden
datos acerca de la resistencia del terreno. Mediante estos se pueden
determinar otros parámetros como los de cohesión C y rozamiento interno.
determinar otros parámetros como los de cohesión C y rozamiento interno.
Sin embargo, muchas veces se requiere información que no sólo sea
Sin embargo, muchas veces se requiere información que no sólo sea
confiable, sino también rápida. Es por esta razón que existen otros
confiable, sino también rápida. Es por esta razón que existen otros
ensayos que permiten determinar estos parámetros de manera
ensayos que permiten determinar estos parámetros de manera
aproximada y con mayor velocidad. Entre tales
aproximada y con mayor velocidad. Entre tales
ensayos se encuentran por
ensayos se encuentran por
ejemplo el DCP, el DPL y el penetro metro de bolsillo, cuya ejecución es
ejemplo el DCP, el DPL y el penetro metro de bolsillo, cuya ejecución es
aún más sencilla que los anteriores.
aún más sencilla que los anteriores.
II. OBJETIVOS:
II. OBJETIVOS:
OBJETIVO GENERAL:OBJETIVO GENERAL:
Calcular la
Calcular la capacidad portante
capacidad portante de un sue
de un suelo cohesivo b
lo cohesivo blando y
lando y
saturado.
saturado.
El objetivo de esta práctica es la de determinación de los parámetros
El objetivo de esta práctica es la de determinación de los parámetros
de resistencia, cohesión y rozamiento interno mediante un penetró
de resistencia, cohesión y rozamiento interno mediante un penetró
metro de bolsillo
metro de bolsillo
OBJETIVO ESPECIFICO:OBJETIVO ESPECIFICO:
Reconocer el pe
Reconocer
el penetro metro
netro metro de
de bolsillo y
bolsillo y su modo
su modo de u
de uso.
so.
Que
Que la resistencia
la resistencia a la
a la compresión
compresión encofinada
encofinada de arcilla
de arcilla puede se
puede serr
determinados por un medio de penetro metro de bolsillo de
determinados por un medio de penetro metro de bolsillo de campo.
campo.
Que se
Que se mide la pr
mide la presión a una
esión a una pre terminada,
pre terminada, para su
para su penetro
penetro
metro.
III. REFERENCIAS NORMATIVAS:
ATSM D 2573-94
IV. MARCO TEORICO:
PENETROMETRO:
El Penetrómetro de bolsillo se utiliza específicamente para determinar la resistencia a la penetración de las capas superiores del suelo (profundidad de medición 5 mm) y de muestras en el campo o en el laboratorio. Rango de medición 0,5 MPa. El Penetrómetro de bolsillo se compone de una carcasa, un muelle, una punta de penetración plana, de un anillo deslizante y una escala. Al presionar el Penetrómetro contra el suelo, la punta se encuentra con la resistencia de la fuerza de la tierra. El muelle es comprimido por esta fuerza. El anillo se desliza y nos muestra en la escala la fuerza máxima que ha encontrado. La escala ha sido calibrada de tal manera que la resistencia a la penetración que se ha encontrado puede leerse en él de inmediato.
El penetro metro de bolsillo es un instrumento de laboratorio utilizado para determinar la capacidad de carga ultima. En el laboratorio o en el campo para lo cual se traza un circulo en la muestra inalterada entonces se ubica verticalmente u horizontal el penetro metro directo contra el suelo a analizarse. Los valores del penetro metro se evalúa mediante una tabla el cual se ubica en el equipo que nos da en kg/cm2.
La resistencia a la compresión incofinada de arcillas puede ser determinada por medio de un penetrometro de bolsillo en el campo. El penetrometro se entierra manualmente dentro de la arcilla a una profundidad predeterminada y se mide la presión requerida para su penetración.
Este ensayo da un valor muy crudo de la resistencia a la compresión encofinada y su utilización requiere de correlación con otros ensayos.
El penetrometro de bolsillo se compone de una carcasa, un muelle, una punta de penetración plana, de un anillo deslizante y una escala.
Al presionar el penetrometro el suelo, la punta se encuentra con la resistencia de la fuerza de la tierra. Él anillo se desliza y nos muestra en la escala la fuerza máxima que ha encontrado.
VENTAJAS
Permite mediciones indicativas sobre las muestras. Sus equipos y ensayos son muy sencillos.
El ensayo es rápido y sencillo.
DESVENTAJAS
Solo se puede realizar con ARCILLAS COHESIVAS.
El ensayo del penetro metro de bolsillo fue desarrollado en un principio para ser utilizado por el personal de campo encargado de comprobar visualmente la clasificación de los suelos. Existe una estrecha relación entre las lecturas proporcionadas por la escala del penetro metro y el tipo
INFORMACION BASICA
El penetro metro de bolsillo es un instrumento de laboratorio utilizado para determinar la capacidad de carga ultima qué. En laboratorio o en campo para lo cual se traza un circuito en la muestra inalterada entonces se ubica verticalmente u horizontal el penetro metro directo contra el suelo a analizarse. El penetro metro se compone de una carcasa, un muelle, una punta de penetro metro plana, de un anillo antideslizante y una escala.
Al presionar el penetro metro contra el suelo, la punta se encuentra con la resistencia de la fuerza de la tierra. El anillo se desliza y nos muestra en la escala la fuerza máxima que ha encontrado.
V. EQUIPOS Y MATERIALES:
EQUIPOS:
PENETROMETRO DE BOLSILLO
El Penetrómetro de bolsillo se utiliza específicamente para determinar la resistencia a la penetración de las capas superiores del suelo (profundidad de medición 5 mm) y de muestras en el campo o en el laboratorio. Rango de medición 0,5 MPa. El Penetrómetro de bolsillo se compone de un tubo superior, un resorte, una punta de penetración plana, de un anillo deslizante y una escala que va de 0.5 a 4.5 kg/cm2. Al presionar el Penetrómetro contra el suelo, la punta se encuentra con la resistencia de la fuerza de la tierra. El muelle es comprimido por esta fuerza. El anillo se desliza y nos muestra en la escala la fuerza máxima que ha encontrado. La escala ha sido calibrada de tal m anera que la resistencia a la penetración que se ha encontrado puede leerse en él de inmediato.
Ventajas Penetrómetro de bolsillo
Los conos planas permiten realizar mediciones poco profundas. Permite mediciones indicativas sobre las muestras.
FIGURA N°01
Fuente: Ronal Darwin Huanca Mayorga
FIGURA N°02
Fuente: Ronal Darwin Huanca Mayorga
ESCALA
TUBO SUPERIOR PUNTA DE PENETRACION
RESORTE
VI. PROCEDIMIENTOS:
ANALIZANDO EL ENSAYO
Primero analizamos el instrumento con el que vamos a realizar
nuestro trabajo requerido penetro metro de bolsillo.
FIGURA N°03
Fuente: Franklin Brian Sonco Sucapuca
Segundo verificamos que el suelo este nivelado para hacer un
uso del equipo y tomar las lecturas correspondidas.
Tercero que el penetro metro, se trabaja en un giro horario
Cuarto una vez puesto en trabajo el penetro metro, se saca y
se hace las lecturas correspondidos.
Quinto una vez ya hecho todo el procedimientos, tenemos en
cuenta que debemos hacer el trabajo como 5 veces mínimo
para así poder sacar el promedio.
Sexto luego de hay se deben tomar en cuenta que debemos
entrar dos personas a la calicata correspondido porque se
podría compactar con su peso de estrato de suelo
VII. CALCULOS Y RESULTADOS:
FORMATO DE ENSAYO
N°
FECHA
PROFUN.
LECTURA
Kg./cm2
CAPACIDAD
PORTANTE
Kg/cm2
1
1.60 m
2.26
kg/cm2
2
1.60 m
2.25
kg/cm2
3
1.60 m
1.50
kg/cm2
4
1.60 m
2.00
kg/cm2
5
1.60 m
2.20
kg/cm2
6
1.60 m
1.00
kg/cm2
7
1.60 m
1.48
kg/cm2
8
1.60 m
1.26
kg/cm2
9
1.60 m
1.00
kg/cm2
10
1.60 m
2.26
kg/cm2
Calculo de Resistencia al Corte (kg/cm2): CP = Lectura (kg/cm2)
Donde
FORMATO DEL ENSAYO DE PENETROMETRO:
PROYECTO : Construcción de la carretera Huatasani – Inchupalla SOLICITANTE: Ing. Yesenia Llanqui Quispe
UBICACIÓN : UANCV CALICATA : N° 1 MUESTRA : N° 2 PROFUNDIDAD : 1.60 m FECHA : 24/05/17 N° FECHA PROFUNDIDAD (m) LECTURA (kg/cm2) CAPACIDAD PORTANTE (kg/cm2) 1 26/05/17 1.60 2.26 2.26 2 26/05/17 1.60 2.25 2.25 3 26/05/17 1.60 1.50 1.50 4 26/05/17 1.60 2.00 2.00 5 26/05/17 1.60 2.22 2.22 6 26/05/17 1.60 1.00 1.00 7 26/05/17 1.60 1.26 1.26 8 26/05/17 1.60 1.48 1.48 9 26/05/17 1.60 1.00 1.00 10 26/05/17 1.60 2.26 2.26 PROMEDIO: 1.723
UNIVERSIDAD ANDINA “NÉSTOR CÁCERES VELÁSQUEZ”
FACULTAD DE INGENIERÍAS Y CIENCIAS PURAS ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
VIII. CONCLUSIONES :
Con este ensayo determinamos la resistencia admisible del suelo. este
valor es muy importante en la mecánica de suelos, tanto si el suelo se utiliza como base estructural o para una carretera.
Ser recomendable considerar la cohesión del suelo para determinar con
anterioridad si el diámetro del penetro metro a ser utilizado es el adecuado.
El Penetro metro es un instrumento útil y rápido, pero solo para suelos
cohesivos blando y saturado.
Puede darnos lecturas algo variadas, debido al suelo que trata.
IX. RECOMENDACIONES:
Probar el instrumento en otro tipo de suelos, para ver en qué manera varia
la lectura del Penetro metro.
Dar más instrumentos, ya que uno solo es muy poco tiempo para conocer
al instrumento todo el grupo.
El instrumento nos da grandes beneficios por eso se recomendaría
usarlo más en campo ya sea en la ejecución de una obra vial.
