INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL

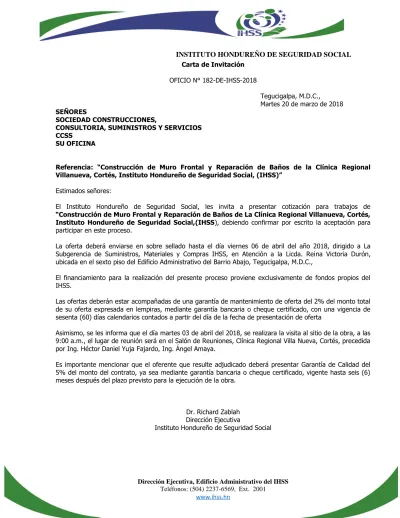

Carta de Invitación OFICIO N° 182-DE-IHSS-2018 Tegucigalpa, M.D.C., Martes 20 de marzo de 2018 SEÑORES SOCIEDAD CONSTRUCCIONES,CONSULTORIA, SUMINISTROS Y SERVICIOS CCSS
SU OFICINA
Referencia: “Construcción de Muro Frontal y Reparación de Baños de la Clínica Regional Villanueva, Cortés, Instituto Hondureño de Seguridad Social, (IHSS)”
Estimados señores:
El Instituto Hondureño de Seguridad Social, les invita a presentar cotización para trabajos de “Construcción de Muro Frontal y Reparación de Baños de La Clínica Regional Villanueva, Cortés, Instituto Hondureño de Seguridad Social,(IHSS), debiendo confirmar por escrito la aceptación para participar en este proceso.
La oferta deberá enviarse en sobre sellado hasta el día viernes 06 de abril del año 2018, dirigido a La Subgerencia de Suministros, Materiales y Compras IHSS, en Atención a la Licda. Reina Victoria Durón, ubicada en el sexto piso del Edificio Administrativo del Barrio Abajo, Tegucigalpa, M.D.C.,
El financiamiento para la realización del presente proceso proviene exclusivamente de fondos propios del IHSS.
Las ofertas deberán estar acompañadas de una garantía de mantenimiento de oferta del 2% del monto total de su oferta expresada en lempiras, mediante garantía bancaria o cheque certificado, con una vigencia de sesenta (60) días calendarios contados a partir del día de la fecha de presentación de oferta
Asimismo, se les informa que el día martes 03 de abril del 2018, se realizara la visita al sitio de la obra, a las 9:00 a.m., el lugar de reunión será en el Salón de Reuniones, Clínica Regional Villa Nueva, Cortés, precedida por Ing. Héctor Daniel Yuja Fajardo, Ing. Ángel Amaya.
Es importante mencionar que el oferente que resulte adjudicado deberá presentar Garantía de Calidad del 5% del monto del contrato, ya sea mediante garantía bancaria o cheque certificado, vigente hasta seis (6) meses después del plazo previsto para la ejecución de la obra.
Dr. Richard Zablah Dirección Ejecutiva
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
INFORMACION ADICIONAL A LOS OFERENTES
EN SU OFERTA DEBERA INCLUIR LOS SIGUIENTES DOCUMENTOS
1. Carta de Oferta firmada por el representante legal de la empresa.
2. Garantía de Mantenimiento de la Oferta, con indicación de la cláusula obligatoria
equivalente al dos por ciento (2%) del monto de la oferta, con una vigencia de sesenta (60)
días calendarios.
3. Lista de Cantidades Valoradas (Presupuesto de la Obra) es decir, con indicación de precios.
4. Declaración Jurada (original y autenticada) del Oferente y su Representante Legal de no
estar comprendido en ninguno de las inhabilidades a los que se refiere la Ley de
Contratación del Estado en sus artículos 15 y 16.
5. Fotocopia legible de la tarjeta de identidad del Representante Legal del oferente.
6. Fotocopia legible del RTN de la Sociedad Mercantil y su Representante Legal.
7. Constancia de visita a los sitios para los que presenta oferta.
8. Para estos trabajos deberán indicar en su oferta que contaran con un Ingeniero Civil a
cargo de la obra.
9. Deberá llevar bitácora de los trabajos realizados, las cuales correrán por parte del oferente
adjudicado.
10. El tiempo de duración del trabajo es de 30 días calendario.
11. Todos los materiales a utilizar deberán de ser de primera calidad, respetando las
especificaciones descritas en listado de cantidades de obra.
12. Deberá presentar declaración jurada autenticada que en caso de salir adjudicado se
compromete a cumplir con todas las condiciones y especificaciones técnicas.
13. Fichas de costo unitario para las actividades que comprende el Listado de Precios.
14. Presentar dos (2) constancias u actas de recepción que certifiquen que la empresa ha
realizado trabajos similares a lo solicitado.
15. El número mínimo de Ofertas para no declarar desierta la presente cotización será de un (1)
oferente.
Se requiere presentar la documentación legal en original y en caso de presentar copias éstas
deberán estar debidamente autenticadas por Notario Público.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
16. El pago se realizara contra entrega de los trabajos debidamente aceptados por la
supervisión designada.
17. Para tramitar los pagos deberá presentar la siguiente documentación:
17.1 Factura a favor del IHSS
17.2 Recibo
17.3 Copia del Contrato
17.4 Copia de la Garantía de calidad.
18. En la oferta no deberán incluir impuesto sobre ventas, la Institución está exenta de ese
pago.
Inicio de la obra
19. Una vez firmado el contrato, se extenderá la orden de inicio para que el Oferente
adjudicado de inicio a la obra.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
ESPECIFICACIONES TECNICAS DEL PROYECTO "CONSTRUCCION DE MURO FRONTAL Y REPARACION DE BAÑOS EN CLINICA PERIFERICA DE VILLANUEVA DEL IHSS"
CONSTRUCCION DE MURO FRONTAL
Nº DESCRIPCION ESPECIFICACIONES TECNICAS MINIMAS REQUERIDAS
A PRELIMINARES (DESMONTAJES Y DEMOLICIONES)
1 Trámites administrativos
El contratista deberá considerar los costos de timbrado de planos y presupuestos para los permisos de construcción y aquellos trámites que deban realizarse y pagarse para los mismos.
Debe considerar en sus costos los rotulos de señalizacion de "Hombres Trabajando"
2 Suministro de Bitacora que se utilizara en el desarrollo del proyecto
El contratista debera considerar el costo de adquisicion de los Libros de Bitacora del proyecto.
3 Bodega del proyecto de estructura de madera con lamina de aluzinc
La bodega sera construida en el sitio definido por la supervision del IHSS. Esta bodega sera de lámina de aluzinc y madera con sus accesorios de seguridad.
Esta bodega sera manejada unicamente por personal del Contratista y sin responsabilidad alguna del Instituto.
4 Demoliciones generales
En la visita programada (de carácter obligatorio), el oferente podrá reconocer la zona, evaluar y proponer el sistema de demolición que considera más rápido, seguro, económico y este debera ser autorizado por la supervision del IHSS.
Ya sea que el proceso de demolición fuese mecánico y/o manual, este costo deberá incluir entre otros la demolición de paredes de bloque/ladrillo, demolicion columnas, demolicion de bordillos, demolicion de firme de concreto en estacionamiento, demolicion de entre otros.
El acarreo y botado de desperdicios fuera de la Institucion corre por cuenta del oferente. Asi como la seguridad de empleados y derecho habientes en el sitio provisional de movimiento de desperdicios.
5 Desmontajes generales
Todas las verjas metalicas de platina existentes, deberan de ser entregadas al IHSS bajo el visto bueno de la Supervision, con sus respectivas actas de entrega con visto bueno de Bienes Institucionales.
Existen cadenas de hierro en accesos que deberan ser desmontadas y entregadas a la Supervision del IHSS.
En el area verde se encuentra una caja de registro cuya tuberia 2,00ml no sera utilizada (esto lo definira con la Supervision del proyecto por parte del IHSS), por lo que en el Cuadro de Presupuesto se especifico el item de Eliminacion de tuberia, ya que esta sera desviada a la nueva caja a construir.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
6
Remoción de tubos de agua Negras por eliminación de caja de registro
Este trabajo consistirá en la remoción de Tubería de drenaje 4" por medio de la utilización de herramienta menor. Se procederá de la siguiente forma: primero se excavará el sitio donde se ubica esta tubería posteriormente se removerá la tubería para efectos eliminación de la misma. Se Utilizará mano de Obra No Calificada para esta actividad.
La cantidad a pagarse por Remoción de tubería será el número de metros lineales medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra.
7
Remoción de arbol.Frente al edificio se encuentra un área con árboles, en la cual uno de los mismos deberá ser trasladado al lugar donde lo indique la supervisión del IHSS.
El acarreo y botado de desperdicios fuera de la Institución corre por cuenta del oferente. Asi como la seguridad de empleados y derecho habientes en el sitio provisional de movimiento de desperdicios.
8
Cargado y botado de desperdicios de construcción
Los desperdicios de construccion deberan ser retirados de las instalaciones del IHSS a cuenta del contratista y ser llevados al sitio determinado por la Alcaldia Municipal de Villanueva.
La entrada y salida de camiones con desperdicios, debera ser coordinada con la Supervision del IHSS, tomando en cuenta el flujo de pacientes en la zona.
B
EXCAVACIONES Y RELLENOS9
ExcavacionesSe realizaran las excavaciones con el equipo y/o herramientas que mejor considere el contratista para corte de terreno y nivelacion; debera ser aprobado por la Supervision del IHSS.
Se realizaran excavaciones para los trabajos de cimentacion del cubo del ascensor a instalar, asi como para una pared externa que se construira. Para ello se deberan utilizar tanto equipo y/o herramientas que mejor considere el contratista y debera ser aprobado por la Supervision del IHSS.
Para el metodo de demoliciones se debe considerar la contaminacion sonica, debido a que los trabajos son en areas hospitalarias.
10
Rellenos y CompactadosEste trabajo de relleno y compactado con material del Sitio requiere de Mano de Obra No calificada
Estos trabajos consistirán en seleccionar, colocar, manipular, humedecer y compactar el material del sitio producto de la excavación en líneas de tubería de agua potable , cimentaciones y otros. El lugar donde se instalará el material de relleno deberá estar limpio de escombros. El material será cernido con zaranda para eliminar materia orgánica, piedras y grumos.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
C
ESTRUCTURAS MAYORES 11 Cimentación de mampostería de 0,60m x 0,60m con 5cms cama de arena.Este trabajo consistirá en la construcción de cimentación conformada por piedras unidas con mortero de cemento en una proporción 1:4 sobre una base de 5 CMS de arena. Para la elaboración del mortero el cemento y agregado fino, se deben mezclar con pala en seco, en un recipiente sin fugas, hasta que la mezcla tenga un color uniforme; después de lo cual se le agregará el agua para producir el mortero de la consistencia deseada. El mortero se debe preparar en cantidades necesarias para uso inmediato, siendo 30 minutos el máximo de tiempo para emplearlo y en ningún caso, se debe permitir que se le agregue agua para su reutilización después de pasado este tiempo. Antes de la construcción de la cimentación de mampostería se preparará el terreno base, respetando las cotas anotadas en los planos, iniciando con la colocación de 5 CMS de cama de arena debidamente compactada. Se saturará y limpiará cada piedra con agua antes de su colocación, y el asiento de arena estará limpio y húmedo antes de colocar el mortero. Después de colocada la piedra, se la golpeará para que el mortero refluya. Deberá conseguirse que las piedras, en las distintas hiladas, queden bien enlazadas y totalmente embebidas en el mortero. La mampostería se debe mantener húmeda durante 3 días después de haber sido terminada.
12 Columnas C-1
Este trabajo consistirá en la construcción de columnas de bloque de concreto cuatrapeado, ligada con mortero de cemento en una proporción 1:4, relleno con concreto reforzada con 4#3@en cada bloque y anillos#3 @ 2 hiladas . El mortero deberá mezclarse en bateas especiales, preferiblemente de madera, para que se consiga una mezcla homogénea y libre de impurezas El mortero deberá colocarse en la base y en los lados de los bloques en un espesor no menor de 1.2 cm.- Deberá ser construida a plomo de acuerdo con las dimensiones y líneas generales indicadas en los planos, uniendo los bloques de concreto con el mortero. Ningún mortero seco podrá ser mezclado nuevamente y utilizado en la obra. Los bloques deben estar secos al momento de pegarlos con el mortero, en hileras perfectamente niveladas y aplomadas con las uniones verticales sobre el centro del bloque inferior, para obtener una buena adherencia. Todas las unidades de bloques que se tenga que cortar, deberá de ser realizado a plomo y escuadra, para asegurar un buen ajuste.
Las varillas son corrugadas y legitimas. Incluye remate decorativo.Ver detalle en plano.
13 Borde tipo losa Losa de concreto e = 10 cm, ancho de 35cm F´c = 3,000 psi, refuerzo por temperatura # 2 a/c 20cm a/s
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
14 Paredes de bloque
Este trabajo consistirá en la construcción de pared de bloque conformada por bloques de concreto ligada con mortero de cemento en una proporción 1:4. El mortero deberá mezclarse en bateas especiales, preferiblemente de madera, para que se consiga una mezcla homogénea y libre de impurezas El mortero deberá colocarse en la base y en los lados de los bloques en un espesor no menor de 1.2 cm.- Toda la pared deberá ser construida a plomo de acuerdo con las dimensiones y líneas generales indicadas en los planos, uniendo los bloques de concreto con el mortero. Ningún mortero seco podrá ser mezclado nuevamente y utilizado en la obra. Los bloques deben estar secos al momento de pegarlos con el mortero, en hileras perfectamente niveladas y
aplomadas con las uniones verticales sobre el centro del bloque inferior, para obtener una buena adherencia. Todas las unidades de bloques que se tenga que cortar, deberá de ser realizado a plomo y escuadra, para asegurar un buen ajuste.
La varilla son corrugadas y legitimas
15 Soleras
El concreto a utilizar sera F'c = 4,000 psi
La actividad incluye el encofrado, armado, fundido, desencofrado y curado de soleras de concreto de 20 x 20 cm. armadas con 4 varillas #3 longitudinal y anillos #2 a cada 5 cm. El concreto debe fabricarse sobre una superficie impermeable y limpia,
haciéndose la mezcla en seco hasta lograr un aspecto uniforme, agregando después el agua en pequeñas cantidades hasta obtener un producto homogéneo y cuidando que durante la operación no se mezcle tierra ni impureza alguna, deberá tener la humedad mínima que permita una consistencia plástica y trabajable a fin de llenar los
encofrados sin dejar cavidades interiores. Se cuidará de mantener continuamente húmeda la superficie del concreto durante los siete (7) días posteriores al vaciado. Todo el hormigón será colocado en horas del día, La colocación durante la noche se podrá realizar sólo con autorización por escrito del Supervisor y siempre que el Contratista provea por su cuenta un sistema adecuado de iluminación. Los métodos de colocación y compactación del hormigón serán tales como para obtener una masa uniforme y densa, evitando la segregación de materiales y el desplazamiento de la armadura. El hormigón será colocado dentro de los 30 minutos siguientes de su mezclado. El acabado final de la estructura consistirá en rellenar huecos, remover áreas sobresalientes o manchadas y reparar cualquier zona de panales u otros desperfectos que haya en la superficie. El acero de refuerzo se limpiará de toda suciedad y óxido no adherente. Las varillas se doblarán en frío. Las varillas serán fijadas entre sí con alambre de amarre de modo que no puedan desplazarse durante el fundido y que el concreto pueda envolverlas completamente.
Las varillas #3 son corrugadas y legitimas. Las varillas #2 son lisas y legitimas.
16 Castillos
Castillos de concreto 15 x 15 cm, 4 # 3, #2 @ 10 cm, Concreto 1:2:2. Pared de muro lateral.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
La actividad incluye el encofrado, armado, fundido, desencofrado y curado de castillos de concreto de 15 x 15 cm. armadas con 4 varillas #3 longitudinal y anillos #2 a cada 10 cm. El concreto debe fabricarse sobre una superficie impermeable y limpia, haciéndose la mezcla en seco hasta lograr un aspecto uniforme, agregando después el agua en pequeñas cantidades hasta obtener un producto homogéneo y cuidando que durante la operación no se mezcle tierra ni impureza alguna, deberá tener la humedad mínima que permita una consistencia plástica y trabajable a fin de llenar los
encofrados sin dejar cavidades interiores. Se cuidará de mantener continuamente húmeda la superficie del concreto durante los siete (7) días posteriores al vaciado. Todo el hormigón será colocado en horas del día, La colocación durante la noche se podrá realizar sólo con autorización por escrito del Supervisor y siempre que el Contratista provea por su cuenta un sistema adecuado de iluminación. Los métodos de colocación y compactación del hormigón serán tales como para obtener una masa uniforme y densa, evitando la segregación de materiales y el desplazamiento de la armadura. El hormigón será colocado dentro de los 30 minutos siguientes de su mezclado. El acabado final de la estructura consistirá en rellenar huecos, remover áreas sobresalientes o manchadas y reparar cualquier zona de panales u otros desperfectos que haya en la superficie. El acero de refuerzo se limpiará de toda suciedad y óxido no adherente. Las varillas se doblarán en frío, sin errores mayores de (1 cm.). Ninguna varilla deberá doblarse después de ser parcialmente embebida en concreto a menos que se indique o se autorice. Las varillas serán fijadas entre sí con alambre de amarre de modo que no puedan desplazarse durante el fundido y que el concreto pueda envolverlas completamente. Los empalmes de cada barra se distanciarán con respecto a la de otras barras.
17 Bordillo de Concreto de 0,15m x 0,15m fc= 4000psi
La actividad incluye el encofrado, fundido, desencofrado y curado de bordillo de concreto de 0,15mx 0,15m. El concreto debe fabricarse sobre una superficie
impermeable y limpia, haciéndose la mezcla en seco hasta lograr un aspecto uniforme, agregando después el agua en pequeñas cantidades hasta obtener un producto homogéneo y cuidando que durante la operación no se mezcle tierra ni impureza alguna, deberá tener la humedad mínima que permita una consistencia plástica y trabajable a fin de llenar los encofrados sin dejar cavidades interiores. Se cuidará de mantener continuamente húmeda la superficie del concreto durante los siete (7) días posteriores al vaciado. Todo el hormigón será colocado en horas del día, La colocación durante la noche se podrá realizar sólo con autorización por escrito del Supervisor y siempre que el Contratista provea por su cuenta un sistema adecuado de iluminación. Los métodos de colocación y compactación del hormigón serán tales como para obtener una masa uniforme y densa, evitando la segregación de materiales y el desplazamiento de la armadura. El hormigón será colocado dentro de los 30 minutos siguientes de su mezclado. El acabado final de la estructura consistirá en rellenar huecos, remover áreas sobresalientes o manchadas y reparar cualquier zona de panales u otros desperfectos que haya en la superficie. Los remates deberán ser construidos segun lo indicado en los planos
E INSTALACIONES HIDROSANITARIAS:
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
19
Caja de registro de 60 x 60 cm fondo y tapadera reforzado con # 2 @10 cm a/s
La actividad consiste en la construcción de una caja de registro de 60x60 cm (medidas EXTERIORES), la que esta compuesta por una losa de fondo de 10 cm de espesor con su respectiva media caña, paredes de ladrillo rafón rustico, tapadera de concreto reforzada con 5#3@ A.S. de 7 cm de espesor de 40x40cm con agarradera de varilla #3 . Las paredes son repelladas exteriormente y afinadas interiormente.
F ACABADOS:
20 Repello y pulido
Repello y pulido en pared, e = 2 cm con mortero 1:4
La actividad consiste en la aplicación de repello hasta obtener un espesor de 2 cm, antes de aplicarlos se humedecerá el área hasta la saturación, se fijaran guías maestras verticales de (reglas de madera), se aplicara el mortero con fuerza sobre la superficie a repellar y se esparcirá con reglas de madera, una vez fraguado este mortero se le aplicara mortero del mismo tipo con planchuelas de madera, a fin de obtener un acabado aplomado, libre de ondulaciones e imperfecciones en las áreas acabadas. Posteriormente se aplicara sobre la pared repellada una capa de pasta pura de cemento - agua, hasta obtener una superficie lisa e impermeable, antes de aplicarlos se humedecerá el área hasta la saturación, y se aplicara la pasta con planchuelas de madera, a fin de obtener un acabado aplomado, libre de ondulaciones e imperfecciones en las áreas acabadas.
21 Pintura
Lijado, sellado de poros y pintado con pintura latex mate antihongos lavable a dos manos, de paredes, color a definir por la Supervision del IHSS Exterior, acabado mate. Inlcuir sellador de paredes y enmasillado para correccion de superficies.
El pintado es a dos manos, incluye sellador de poros y sellador de pared. El color debera ser aprobado por la supervision del IHSS.
En las paredes que se deban pintar, se debe considerar el costo del enmacillados y resanes en las mismas.
G MISCELANEOS: 22 Verja Metalica de platina de 1" x 1/8"@ 0,15m y angulo de 1"x 1", con anticorrosivo negro
Este trabajo consistirá en el suministro e instalación de verjas de platina. El Evaluador del proyecto debe especificar de acuerdo a plano el detalle del tipo de verja. La fabricación puede ser en taller o en el sitio, incluyendo todos los acabados
especificados en dicho esquema tales como: diseño, tipo de elemento metálico, pintura con anticorrosivo, pintura con aceite de color definido por la supervisión, etc. Previo a su fabricación deberán verificarse las dimensiones en el sitio del proyecto.
23 Instalacion de tubos HG Instalacion de tubos HG de 4" fundidos h=0,75m con dado de concreto de 20x20x30
24 Suministro e instalación de Cadena para acceso Cadena galvanizada de 3/8" para accesos con accesorio de sujeción.
25 Suministro e instalación de Grama en area verde.
Suministro e instalación de Grama San Agustín en área verde.
Consiste en el suministro e instalación en area verde indicada en planos, para su instalación previamente se nivelara el sitio donde se colocará la grama y luego se instalará en bloques de tal manera que garantice su crecimiento.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
26 Limpieza y trabajos finales
Este trabajo consistirá en la limpieza General del terreno en obras varias.-Por medio de la utilización de mano de Obra No calificada (Peón y Ayudante) y herramienta menor se procederá a limpiar el terreno, posterior a la construcción del proyecto, de materiales de desecho tales como basuras, promontorios de tierra y otros. El acarreo del material de desperdicio representa una actividad adicional a lo aquí especificado. En general, cualquier tipo de actividad que implique riesgo deberá ser analizada para evitar cualquier daño personal.
Los bienes recuperados deberán entregarse al representante del I.H.S.S., esta presentación deberá ir acompañada del acta de entrega respectiva.
Los desperdicios de construccion deberan ser retirados de las instalaciones del IHSS a cuenta del contratista y ser llevados al sitio determinado por la Alcaldia.
REPARACION DE BAÑOS
1 Desmontajes generales
Este trabajo consistirá en el desmontaje de accesorios en mal estado de lavamanos, urinarios, inodoros,por medio de la utilización de mano de obra calificada (fontanero) y no calificada (ayudante) y herramienta menor .
Al ser retiradas las divisiones de baños existentes, localizadas en los baños de los pacientes del módulo de consulta externa, estas serán entregadas a la supervisión asignada por el Ihss.
Seran desmontados de inodoros, lavabos, urinarios existentes los accesorios como, valvulas, tubos de abasto, fluxometros, asientos y tapaderas, empaques, grifos. Y estos seran reemplazados por accesorios nuevos.
La cantidad a pagarse por desmontaje sera el número de unidades medidos en la obra, de trabajos ordenados, ejecutados y aceptados por el supervisor de obra.
2 Suministro e instalación de accesorios para inodoros existentes (fluxometros, valvulas, tapaderas, empaques)
Los inodoros serán los ya instalados en el sitio únicamente deberán considerar el suministro e instalación de los accesorios cromados.
En caso que al momento del desmontaje se dañen las unidades sanitarias (lavabos, inodoros, urinarios), el Contratista deberá suministrar los mismos.
Los accesorios a ser utilizados deberán ser cromados metálicos y de buena calidad.
3
Suministro e instalación de accesorios para lavabos existentes (grifos, valvula, tubos de abasto, sifones)
Suministro e instalación de grifo para lavamanos doble, con cuerpo de latón cromado (metalico), de buena calidad. Sera aprobado por la supervisión del IHSS.
Los lavamanos serán los ya instalados en el sitio únicamente deberán considerar el suministro e instalación de los accesorios cromados.
En caso que al momento del desmontaje se dañen las unidades sanitarias (lavabos, inodoros, urinarios), el Contratista debera suministrar los mismos.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
4 Suministro e instalacion de accesorios para urinarios existentes (fluxometros, valvulas, empaques)
Los urinarios seran los ya instalados en el sitio unicamente deberan considerar el suministro e instalacion de los accesorios cromados.
En caso que al momento del desmontaje se dañen las unidades sanitarias (lavabos, inodoros, urinarios), el Contratista debera suministrar los mismos.
Los accesorios a ser utilizados deberan ser cromados metalicos y de buena calidad.
5
Suministro e instalacion de inodoro tipo fluxometro con sus accesorios completos
Los accesorios a ser utilizados deberan ser cromados metalicos y de buena calidad. Suministro e instalación de inodoro de fluxómetro color blanco.
6 Divisiones de Baños para Pacientes de Modulo de Consulta
Divisiones para baño seran con estructura de acero inoxidable o aluminio, con paneles de plywood de 1/2" forrados en formica. Ver planos
Los accesorios a utilizar seran de acero inoxidable, tanto los de fijacion como los de cerramiento.
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
PRESUPUESTO BASE DEL PROYECTO "CONSTRUCCION DE MURO FRONTAL Y REPARACIONDE BAÑOS CLINICA PERIFERICA DEL IHSS EN VILLANUEVA" CONSTRUCCION DE MURO FRONTAL
ITEM DESCRIPCION UNIDAD CANTIDAD UNITARIO PRECIO TOTAL
A PRELIMINARES
1 Trámites administrativos. Permiso de Construcción. Global 1.00
2 Suministro de Bitácora que se utilizara en el desarrollo del proyecto Global 1.00
3 Construccion de bodega para almacenamiento de materiales. Unidad 1.00
4 Demolicion de pared de bloque/ladrillo. M2 15.95
5 Demolicion de borde voladizo de 0,12m de espesor, ancho de 0,34m y largo de 28,44m,sobre pared de muro
M2 8.61
6 Demolicion de columas de bloque armado de 0,44m x0,44m Unidad 15.00
7 Demolicion de firme de concreto en parqueo M2 17.06
8 Demolicion de columna de 0,30mx0,20m en pared de bloque ML 2.35
9 Demolicion de bordillo en estacionamiento ML 14.80
10 Desmontaje de tubos metalicos y cadena en accesos. Unidad 4.00
11 Desmontaje de verja de metal M2 20.51
12 Remocion de tubos de agua Negras por
eliminacion de caja de registro ML 2.00
13 Remocion de Arboles Unidad 1.00
14 Cargado y Botado de Desperdicios de demoliciones y excavaciones Global 1.00
Sub Total
B EXCAVACIONES Y RELLENOS
15 Excavacion de material sin clasificar para cimentacion de mamposteria M3 11.99
16 Relleno y compactado con material del sitio. M3 5.13
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
C ESTRUCTURAS MAYORES
17 Cimentacion de mamposteria de 0,60m x 0,60m con 5cms cama de arena. Unidad 10.28
18
Columna dimensiones: 0.40 x 0.40 mts, bloque de concreto cuatrapeado de 20cms, fundido y armados 4 #3, y anillos# 3 @ 2 hiladas. Incluye remate decorativo.Ver detalle.
ML 30.55
19 Borde tipo Losa de concreto e = 10 cm, ancho de 35cm F´c = 3,000 psi, refuerzo por
temperatura # 2 a/c 20cm a/s M2 8.00
Sub Total
D ESTRUCTURAS MENORES
20 Pared de Bloque de 6" sin refuerzo con liga de 2 cm, mortero 1:3 pared inferior en muro. M2 9.26
21 Solera de concreto inferior, 20 x 20 cm, 4 # 3,
#2 @ 15 cm, F'c = 4,000 psi ML 28.57
22
Castillos de concreto 15 x 15 cm, 4 # 3, #2 @ 10 cm, fc= 3000 psi. Pared de bloque
exterior ML 2.35
23 Bordillo de Concreto de 0,15m x 0,15m fc= 4000psi M3 0.39
Sub Total
E INSTALACIONES HIDROSANITARIAS
24 Caja de registro de 60 x 60 cm fondo y tapadera reforzado con # 2 @10 cm a/s Unidad 1.00
25 Suministro e instalacion de tuberia SDR 41 de
4" para drenaje ML 2.00
Sub Total
F ACABADOS:
26 Repello y pulido en pared, e = 2 cm con mortero 1:4 M2 90.03
27
Lijado, sellado de poros y pintado con pintura latex mate antihongos lavable a dos manos, de paredes, color a definir por la Supervision del IHSS Exterior, acabado mate. Inlcuir sellador de paredes y enmasillado para correccion de superficies.
M2 90.03
Sub Total
G MISCELANEOS:
28 Verja Metalica de platina de 1" x 1/8"@ 0,15m y angulo de 1"x 1", con anticorrosivo
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
29 Instalacion de tubos HG de 4" fundidos h=0,75m con dado de concreto de 20x20x30 Unidad 4.00
30 Cadena galvanizada de 3/8" para accesos con accesorio de sujecion. ML 13.00
31 Suministro e instalacion de Grama San Agustin en area verde. M2 140.30
32 Limpieza general final Global 1.00
Sub Total
TOTAL
REPARACION DE BAÑOS
ITEM DESCRIPCION UNIDAD CANTIDAD PRECIO
UNITARIO TOTAL
A PRELIMINARES
1
Desmontaje de accesorios a reemplazar de lavabos (grifos, valvulas, tubos de abasto,
sifones) Unidad 25.00
2 Desmontaje de accesorios en urinarios
(fluxometros, valvulas, empaques) Unidad 3.00
2 Desmontaje de accesorios en inodoros
(fluxometros, valvulas, tapaderas, empaques) Unidad 30.00
3 Desmontaje de divisiones de baños existentes M2 14.03
Sub Total
B INSTALACIONES HIDROSANITARIAS
4 Suministro e instalacion de accesorios para inodoros existentes (fluxometros, valvulas, tapaderas, empaques)
Unidad 23.00
5
Suministro e instalacion de accesorios para lavabos existentes (grifos, valvula, tubos de
abasto, sifones) Unidad 22.00
6
Suministro e instalacion de accesorios para urinarios existentes (fluxometros, valvulas,
empaques) Unidad 3.00
Dirección Ejecutiva, Edificio Administrativo del IHSS Teléfonos: (504) 2237-6569, Ext. 2001
www.ihss.hn
INSTITUTO HONDUREÑO DE SEGURIDAD SOCIAL
Sub Total
C INSTALACIONES ELECTRICAS
8 Suministro e instalacion de focos led de 13,5w luz blanca para lamparas empotrables tipo
spot Unidad 19.00
Sub Total
D MISCELANEOS:
28 Divisiones de Baños para Pacientes de Modulo de Consulta Global 1.00
32 Limpieza general final Global 1.00
Sub Total
TOTAL
