(1)Seguimiento, Control y Supervisión Técnica, Administrativa y Ambiental de Proyectos de Sistemas de Agua Potable y Saneamiento Básico de la Empresa de Servicios Públicos del Meta EDESA S.A E.S.P. Jesús Alexander Gil Guzman. Universidad Cooperativa de Colombia Práctica empresarial con aplicación del trabajo de grado Villavicencio - Meta 2019.

(2) Seguimiento, Control y Supervisión Técnica, Administrativa y Ambiental de Proyectos de Sistemas de Agua Potable y Saneamiento Básico de la Empresa de Servicios Públicos del Meta EDESA S.A E.S.P. Jesús Alexander Gil Guzman. Trabajo de grado práctica social, empresarial y solidaria. Asesor Técnico Nelson Eduardo Gonzales Rojas Ingeniero Civil. Universidad Cooperativa de Colombia Práctica empresarial con aplicación del trabajo de grado Villavicencio - Meta 2019.

(3) AUTORIDADES ACADÉMICAS. CESAR AUGUSTO PEREZ LONDOÑO Director de Sede. HENRY VERGARA BOBADILLA Subdirector Académico. RUTH EDITH MUÑOZ JIMÉNEZ Subdirectora de Desarrollo Institucional. RAUL ALARCÓN BERMÚDEZ Decano Facultad de Ingenierías. MARÍA LUCRECIA RAMÍREZ SUAREZ Jefe de Programa. NELSON EDUARDO GONZALES ROJAS Coordinador de Investigaciones.

(4) Pagina de aceptación. ________________________________ ________________________________ ________________________________ ________________________________. _______________________________ Jurado _______________________________ Jurado _______________________________ Jurado _______________________________ Jurado. Villavicencio, octubre de 2019.

(5) Pagina de advertencia. La Universidad Cooperativa de Colombia No se hace responsable por los Conceptos emitidos por los autores..

(6) Dedicatoria Primeramente, a Dios por permitirme cumplir con una meta más, por darme salud, sabiduría y perseverancia en este proceso el cual significa mucho. A mi familia, amigos y allegados por su respaldo, confianza y en creer que llegase a ser posible el cumplimiento de este gran objetivo para mi formación profesional, sus consejos acertados permitieron siempre mantenerme en pie cada día avanzando, por su acompañamiento y guía en situaciones difíciles que sin duda hicieron de mí una persona fuerte. Para culminar, a mis docentes, quienes aportaron su conocimiento en mí y lograron que iniciase mi carrera como profesional, con ellos compartí y aprendí a querer esta hermosa profesión..

(7) Agradecimientos Expreso un agradecimiento al Ingeniero Nelson Eduardo González, por ser mi tutor y guía en este proceso de modalidad de grado. A EDESA S.A, por darme la oportunidad de realizar las prácticas empresariales y darme importancia en diferentes labores técnicas y administrativas de un proyecto de obra civil. Y en general a todos aquellos docentes del programa de ingeniería civil de la Universidad Cooperativa de Colombia sede Villavicencio, por su tiempo, apoyo en cualquiera de los casos..

(8) Resumen El propósito de este proyecto es realizar la optimización de redes de alcantarillado sanitario del barrio Valles de la Carolina y la interceptación de las redes que descolaban a rio Ocoa del barrio Villa Samper y encauzándolas al plan maestro de alcantarillado de la Ciudad de Villavicencio, de tal manera se construirá as redes de alcantarillado pluvial del barrio valles de la Carolina. Como practica social su objetivo general es el apoyo en la supervisión técnica administrativa y ambiental de esta obra con permiso de la empresa de servicios públicos EDESA S.A E.P.S, ya que en cuanto a demanda de personal de proyectos de este tipo la empresa se queda corta. El principal objetivo es contribuir a eliminar descargas de aguas sanitarias en el rió Ocoa ya que con la ejecución de esta obra de ingeniería se logra el buen tratamiento y disposición de las aguas lluvias y sanitarias, lo que permite que se minimice la contaminación de este afluente..

(9) Abstract The purpose of this project is to carry out the optimization of sanitary sewer networks in the Valles de la Carolina neighborhood and the interception of the networks that descolated the Ocoa river in the Villa Samper neighborhood and channeling them to the master sewerage plan of the City of Villavicencio, as such This way, the storm sewer networks of the Carolina valleys neighborhood will be built. As a social practice, its general objective is the support in the technical administrative and environmental supervision of this work with the permission of the public services company EDESA S.A E.P.S, since in terms of demand for personnel of projects of this type the company falls short. The main objective is to contribute to the elimination of sanitary water discharges in the Ocoa river, since with the execution of this engineering work the good treatment and disposition of the rain and sanitary waters is achieved, which allows contamination of this tributary to be minimized..

(10) 10 Introducción Actualmente la problemática sobre el medio ambiente tiene una dimensión a nivel mundial, se habla constantemente del desgaste en la capa de ozono, el calentamiento global y muchos fenómenos que se han venido efectuando a raíz de la falta de conciencia que tienen los habitantes. Villavicencio, Meta morada pequeña y poco desarrollada en cuanto a obras de ingeniería en redes de alcantarillado cuenta con una problemática muy conocida producto de las aguas servidas que son arrojadas a los diferentes afluentes principales del municipio de Villavicencio y en este caso en especial al rio Ocoa, afluente que hace aproximadamente unos cuarenta años era una de las riquezas naturales de la ciudad hoy es uno de los receptores de las aguas no tratadas de muchos sectores, es por esto que en varias de las zonas de esta localidad se adelantan proyectos que permiten mitigar de manera eficaz la contaminación que afecta directamente esta riqueza. Las comunas 5 y 8 la cuales son las mayores responsables en la contaminación de esta corriente de agua pretende mediante el mejoramiento de las redes de alcantarillado existentes y nuevas líneas de conducción, evitar que se haga un mal manejo de este líquido. Estas construcciones se llevan realizando por más de 10 años cuando se implementó la construcción de Plan Maestro de alcantarillado que cuyo objetivo es la recolección de las aguas servidas de la ciudad de Villavicencio recuperando las diferentes fuentes hídricas que tiene la ciudad. Considerando la importancia de este tipo de proyectos y con el propósito de aplica los conocimientos adquiridos en el proceso de formación como ingeniero civil, además del bastante aprendizaje que nos brinda esta obra, se lleva a cabo la practica social y.

(11) 11 empresarial donde se brindó apoyo y seguimiento técnico administrativo y ambiental a la supervisión de proyectos de sistemas de agua potable y saneamiento básico..

(12) 12 Contenido Pág Introducción .............................................................................................................................. 10 Objetivos................................................................................................................................... 15 Objetivo General ................................................................................................................... 15 Objetivos Especificos ............................................................................................................ 15 Justificación .............................................................................................................................. 16 Generalidades ........................................................................................................................... 17 Planteamiento del problema .................................................................................................. 17 Antecedentes ......................................................................................................................... 17 Marco referencial ...................................................................................................................... 19 Marco contextual ...................................................................................................................... 21 Localización .......................................................................................................................... 21 Marco legal ............................................................................................................................... 23 RAS 2000 resolucion modificada 0330 DE 2017 ................................................................... 23 Titulo D ................................................................................................................................ 23 NRS-10 Norma Sismo Resistente .......................................................................................... 24 Marco conceptual ...................................................................................................................... 25 Sistemas de recolección, transporte de aguas residuales y lluvias ........................................... 25 Metodología .............................................................................................................................. 26 Tipo de investigación descriptiva .......................................................................................... 26 Revisión de documentación y planos ..................................................................................... 26 Excavaciones ........................................................................................................................ 27 Ensayos basicos para la obra ................................................................................................. 27 Tuberias ................................................................................................................................ 27 Pozos de inspección .............................................................................................................. 28 Supervición administrativa ........................................................................................................ 33 Supervición técnica ................................................................................................................... 36 Impacto ..................................................................................................................................... 49 Conclusiones ............................................................................................................................. 50 Recomendaciones ..................................................................................................................... 51 Bibliografía ............................................................................................................................... 54.

(13) 13 Lista de tablas Pág Tabla 1: Longitud de colectores proyectados ............................................................................. 28 Tabla 2: Pozos de inspeccion proyectados para red sanitaria ...................................................... 29 Tabla 3: Pozos de inspeccion proyectados para red pluvial ........................................................ 31 Tabla 4: Relacion de actas realizadas......................................................................................... 34 Tabla 5: Presupuesto general contractual ................................................................................... 34 Tabla 6: Polizas de cumplimiento y responsabilidad civil .......................................................... 35.

(14) 14 Lista de ilustraciones Pág Ilustración 1: Georreferenciacion del proyecto .......................................................................... 21 Ilustración 2: Ubicacion del proyecto ........................................................................................ 22 Ilustración 3: Trazado sistema de red sanitaria........................................................................... 26 Ilustración 4: Detalle de pozo .................................................................................................... 32 Ilustración 5: Verificacion de topografia.................................................................................... 38 Ilustración 6: Excavacion y aplicacion de entibados .................................................................. 38 Ilustración 7: Excavación para pozo de inspeccion .................................................................... 38 Ilustración 8: Excavacion manual para cajas de inspeccion ........................................................ 39 Ilustración 9: Excavacion con maquinaria y uso de entibado ..................................................... 40 Ilustración 10: Manejo y control de aguas ................................................................................. 41 Ilustración 11: Proceso constructivo (instalacion de tuberia) ...................................................... 42 Ilustración 12: Construcción cajas de inspeccion domiciliarias .................................................. 42 Ilustración 13: Caja de inspeccion domiciliaria terminada ......................................................... 42 Ilustración 14: Conexion y limpieza a sumidero ........................................................................ 43 Ilustración 15: Construcción de sumideros ................................................................................ 43 Ilustración 16: Ensamble de formaletas para pozo de inspección ............................................... 44 Ilustración 17: Pozo de inspeccion en proceso de construcción .................................................. 44 Ilustración 18: Toma de muestras reposición de concreto .......................................................... 45 Ilustración 19: : Ensayo de densidades para reposicion de pavimento ........................................ 46 Ilustración 20:: Ensayo de densidades para reposicion de pavimento ......................................... 46 Ilustración 21: Reposición concreto rigido CLL 22 ................................................................... 47 Ilustración 22: Reposicion pavimento flexible ........................................................................... 47 Ilustración 23: Reposición anden ............................................................................................... 48 Ilustración 24: Instalacion de ceramica en anden ....................................................................... 48.

(15) 15 Objetivos Objetivo General Realizar la supervisión técnico administrativo y operativo de proyectos de agua potable y saneamiento básico y la calidad de mejoramiento de alcantarillado sanitario sector Valles de la Carolina y Villa Samper y construcción alcantarillado pluvial en el municipio de Villavicencio, Meta, como practicante de la Empresa de Servicios Públicos del Meta (EDESA S.A E.P.S).. Objetivos Especificos •. Supervisar técnicamente y seguimiento al proyecto asignado.. •. Revisar cantidades de obra, acorde al presupuesto inicial.. •. Verificar pruebas de laboratorios requeridas para el proyecto.. •. Realizar visitas de verificación de obra para evidenciar las labores constructivas e informar a la empresa de servicios públicos EDESA S.A E.S.P, alguna anomalía que llegase a presentarse durante las verificaciones.. •. Apoyar técnica y profesionalmente a los residentes de obra cuando fuese el caso..

(16) 16 Justificación Debido a la problemática de salud y ambiental que se presenta en los barrios de Valles de la Carolina y Villa Samper y con el propósito de la recuperación ambiental del rio Ocoa, así como el desarrollo en ingeniería para la ciudad, la empresa de servicios públicos del meta EDESA S.A E.S.P desarrolla el proyecto que tiene por objeto “MEJORAMIENTO ALCANTARILLADO SANITARIO SECTOR VALLES DE LA CAROLINA Y VILLA SAMPER Y CONSTRUCCION ALCANTARILLADO PLUVIAL VALLES DE LA CAROLINA EN EL MUNICIPIO DE VILLAVICENCIO, META” y se encarga de que se realice acorde a las normas vigentes y que concluye con el mejoramiento de vida de los habitantes de los sectores de la comuna 5 así como aquellos aledaños al cauce del rio..

(17) 17 Generalidades Planteamiento del problema Al inicio del proyecto el barrio Valles de la Carolina se encuentra/ con un sistema de alcantarillado combinado en tubería de grees bastante deteriorado, y con una descarga en un canal natural ubicado en una zona cercana al barrio, presentando un problema ambiental y de salud para los habitantes aledaños al rio por la mala disposición de las aguas servidas de todo el barrio y barrios aledaños. En el sector del barrio Villa Samper ellos presentan varias descargas al rio Ocoa. Por esta razón, y a fin de mitigar los inconvenientes presentados, la empresa de servicios públicos EDESA junto con la Gobernación del Meta, generan el proyecto de diseño de alcantarillado sanitario para eliminación de vertimientos directos al rio Ocoa y la optimización del alcantarillado pluvial de los barrios Villas de La Carolina y Villa Samper de la ciudad, la cual es la alternativa de solución adoptada que beneficia al 100% de la población durante los próximos 30 años. Antecedentes Ministerio de Desarrollo Economico (2000) La ciudad de Villavicencio, capital del departamento de Meta, “no cuenta con un sistema completo de alcantarillado que brinde comodidad y calidad de vida a sus habitantes, además las redes existentes no cumplen con los requisitos que estipula el RAS-2000” (pág. 2), y la resolución de modificación 0330 del 2017 (Ministerio de Salud y Proteccion Social, 2017), una consecuencia principal y la que más afecta a la ciudadanía es que con presencia de lluvia se presenten inundaciones y se colmaten los pozos haciendo que el recorrido del agua sea interrumpido y generando caos en diferentes sectores..

(18) 18 El rio Ocoa es la afluente donde se vierten las aguas residuales y teniendo en cuenta la deficiencia de las redes y el mal uso que se le da al tratamiento de esas aguas es clara la contaminación que este recibe a diario, el departamento ha venido trabajando de la mano con las entidades como Cormacarena, la empresa de acueducto y EDESA para mejorar este proceso de vertimientos..

(19) 19 Marco referencial La construcción de redes de acueducto y alcantarillado para el transporte y disposición de agua se ha realizado a lo largo de la historia, siempre con el fin de dar un manejo adecuado al líquido para brindar una comodidad a las personas que se benefician de este proceso. La supervisión de este tipo de construcciones es de gran importancia ya que se verifica que se realice el proceso de forma adecuada. (Corredor, 2016) En la antigüedad las obras de alcantarillados y redes de acueducto fueron construidas por la necesidad de evacuar el agua ya utilizada y los materiales o técnicas a utilizar fueron lógicamente más rusticas que hoy en día, sin embargo, a lo largo del tiempo se han presentado modificaciones en los insumos y se han desarrollado nuevas maneras para realizar este proceso eficaz y garantizando la calidad adecuada para los habitantes. (Corredor, 2016) Es importante tener en cuenta que el crecimiento de las poblaciones ocasiona una serie de modificaciones de las redes de alcantarillado de las ciudades y actualmente se ha contado con un crecimiento poblacional demasiado alto, por tanto se ha generado una preocupación para la planificación de estos proyectos; Teniendo en cuenta la inversión que se debe realizar para la adecuada ampliación y/o cambio de la infraestructura existente, sin dejar a un lado el poder brindar calidad en la prestación de los servicios. (Alcaldia Mayor de Bogota, 2018) Las primeras redes de transporte de agua fueron hechas con material de gres y se hace impresionante la durabilidad de este tipo de material ya que su vida útil podía superar hasta los 100 años, además de sus características que se adaptaban perfectamente a las condiciones requeridas para el manejo de las aguas residuals. Actualmente se utilizan por comodidad y eficacia en el proceso constructivo, materiales más livianos pero con características óptimas.

(20) 20 para la función que cumplen, el PVC (Policloruro de vinilo) y el PE (polietileno) además de que son materiales de menor costo para su instalación..

(21) 21 Marco contextual El presente proyecto se ha desarrollado a raíz de mitigar una problemática en una zona urbana de la ciudad de Villavicencio de origen ambiental y social que además permite un crecimiento al desarrollo de la ingeniería. La empresa de servicios públicos del meta EDESA S.A E.S.P y la empresa de Acueducto y Alcantarillado de Villavicencio E.A.A.V E.S.P actualmente son gestoras de promoción de calidad,. eficiencia y buen servicio en las. líneas estratégicas que articulan la comunidad, medio ambiente y sostenibilidad del servicio aporta mediante la planeación y promoción de obras civiles con sentido social y ambiental, brindando a los habitantes de zonas urbanas el acceso a estos servicios y rehabilitación de las redes de todo el departamento Localización. Ilustración 1: Georreferenciacion del proyecto. Fuente:https://www.ecosia.org/images?q=departamento+del+meta+en+colombia+mapa#id=29C72127536D376C8E 9A896378C8ACCD58640792.

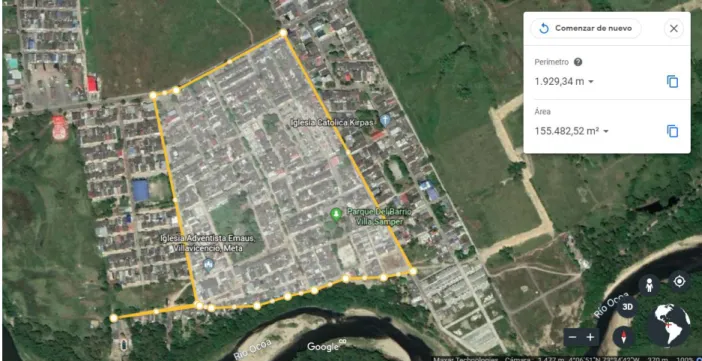

(22) 22 Ilustración 2: Ubicacion del proyecto. Fuente: https://earth.google.com/web/@4.11523974,- 73.58510606,377.27284559a,1099.84143064d,35y,0h,0t,0r. Villavicencio es un municipio colombiano, capital del departamento del Meta y es el centro comercial más importante de los Llanos Orientales. Está ubicada en el piedemonte de la Cordillera Oriental, al Noroccidente del departamento del Meta, en la margen izquierda del río Guatiquía. Fundada el 6 de abril de 1840, cuenta con una población urbana aproximada de 486.363 habitantes en 2015.2 Presenta un clima cálido y muy húmedo, con temperaturas medias de 28° C y 30°C. (Club de fans en Colombia Luis Miguel en nuestra Piel, 2016) El centro, barrio Valles de La carolina y Villa Samper se ubican al occidente del casco urbano municipal y se ubica a los 4º 6’ 49” de latitud Norte y 73º 35’ 8” de longitud Oeste, entre el denominado camino ganadero y el margen derecho del rio Ocoa. (Posada, 2019).

(23) 23 Marco legal RAS 2000 resolucion modificada 0330 DE 2017 (Ministerio de Vivienda, Ciudad y Territorio, 2017) “Reglamento técnico del sector de agua potable y saneamiento básico, está dirigido al desarrollo de estudios y diseño de todos los componentes de un sistema de potabilización del agua”, en sus etapas de conceptualización, diseño, puesta en marcha, operación y mantenimiento que se desarrolle en la República de Colombia. Titulo D 1.. Aspectos generales de los sistemas de recolección y evacuación de aguas residuales y pluviales. (Ministerio de Desarrollo Econimico, 2000).. 2.. Aspectos comunes en sistemas de alcantarillado aguas residuales y aguas lluvias. (Ministerio de Desarrollo Econimico, 2000).. 3.. Redes de alcantarillado de aguas residuales. (Ministerio de Desarrollo Econimico, 2000).. 4.. Redes de alcantarillado de aguas lluvias. (Ministerio de Desarrollo Econimico, 2000).. 5.. Redes de alcantarillados combinados. (Ministerio de Desarrollo Econimico, 2000).. 6.. Hidráulica de sistemas de alcantarillado. (Ministerio de Desarrollo Econimico, 2000).. 7.. Estructuras complementarias. (Ministerio de Desarrollo Econimico, 2000).. 8.. Estaciones elevadoras y/o de bombeo. (Ministerio de Desarrollo Econimico, 2000)..

(24) 24 NRS-10 Norma Sismo Resistente El reglamento colombiano de construcción sismo resistente es el encargado de regular las condiciones con las que deben contar las construcciones con el fin de que la respuesta estructural a un sismo sea favorable y la cual permite hacer variaciones en los diseños estructurales, dependiendo de la zona de trabajo. (Ministerio de Ambiente, Vivienda y Desarrollo Teritorial, 1997)..

(25) 25 Marco conceptual Sistemas de recolección, transporte de aguas residuales y lluvias Los nuevos sistemas de recolección y transporte de aguas residuales y/o lluvias deben ser de tipo convencional y separado. La implementación de un sistema diferente a los convencionales separados debe contar con los estudios económicos suficientes que permitan concluir sobre la bondad de los sistemas alternativos propuestos..

(26) 26 Metodología Tipo de investigación descriptiva La Empresa de Servicios Públicos del META – EDESA S: A E.S.P modela mediante la metodología geométrica el proyecto de mejoramiento de alcantarillado sanitario sector Valles de la Carolina y Villa Samper y construcción alcantarillado pluvial Valles de la Carolina en el municipio de Villavicencio. Revisión de documentación y planos Como es de saber los detalles de la obra en ejecución se inicia por la revisión de planos topográficos y diseños de las redes para conocer características y realizar la supervisión adecuada de la misma. Todos ajustados a la norma activa RAS 2000. (Ministerio de Desarrollo Economico, 2000). Ilustración 3: Trazado sistema de red sanitaria. Fuente: Union temporal redes Villavicencio 2017.

(27) 27 Excavaciones . Para la red pluvia y sanitarias se realizaron cortes de pavimentó de dimensiones de acuerdo a la profundidad de tubería en cada tramo.. . Se realizaron excavaciones con maquinaria para la instalación de tubería sanitaria.. . Se requería la excavación mecánica para la construcción de los pozos de inspección de 1.20 y 1,50.. . El ancho de las excavaciones dependía principalmente de la tubería a instalar en los tramos.. Ensayos basicos para la obra . Proctor Modificado.. . Caracterización de materiales de relleno (gradación y límites de Atterberg, pesos específicos).. . Densidades en campo.. . Diseño de Mezcla para concretos de 3000 PSI, 4000 PSI.. . Ensayo de resistencia a la compresión de concreto.. Tuberias El material proyectado para el sistema de redes proyectado es tubería PVC con diámetros que varían desde 6” hasta 33” pulgadas..

(28) 28 Tabla 1: Longitud de colectores proyectados. longitud inicial del proyecto alcantarillado sanitario Diámetro Longitud (m) (mm) 4320 6” PVC 2492 8"PVC 91 10” PVC 545 12"PVC 255 14” PVC 80 16"PVC 624 18” PVC 259 24"PVC Longitud inicial del proyecto alcantarillado pluvial 500 10” PVC 120 12” PVC 79 14” PVC 9 16” PVC 208 18” PVC 85 20” PVC 39 30” PVC 137 33” PVC 75 36” PVC 69 39” PVC Fuente: Propia. Pozos de inspección Se utilizan pozos en concreto de 1.20 m cuando el diámetro de tubería instalada esta entre 8” hasta 24” y para pozos de 1.50 m se construyen cuando el diámetro de tubería instalada esta entre mayores a 27” y menores de 39”, la altura de los cilindros de los pozos se determinara de acuerdo con las necesidades hidráulicas, geométricas, estructurales y operativas. Las profundidades de los pozos de inspección varían entre 1.0m hasta 4.56 m..

(29) 29 Tabla 2: Pozos de inspeccion proyectados para red sanitaria. POZO MH43 MH42 MH41 3P1259 10P287 10P282A 10P282 10P283A 10P283 10P281 10P279 10P280A 10P1213A 10P294A 10P290 10P288 3P1259A 3P1210 3P1209 3P1208 3P1201 3P1201A 3P1200 3P1199A 10P009 3P1199 3P999 10P998 10P70 10P1001 10P1003 10P1003A 10P1005 10P1006 10P1007 3P1202 3P1203A 3P1203 3P1205 3P1204 3P1204A 3P1204B 3P1217 3P1215 3P1214 3P1207 3P1206 3P1205A 3P1213 10P275 3P1207A 3P1212 10P278 MH 77 MH 63 10P291A 10P291. POZOS DE INSPECCION PROYECTADOS PARA ALCANTARILLADO SANITARIO LONGITUD CAÑUELAS ESTRUCTURA DIAMETRO Pozo Inspección CILINDRO (M) D= 8"-14" 16"-24" PAVIMENTO SALIDA D" Diámetro (M) 1.20 rasante-salida(UND) (UND) 0.20 (m) AFIRMADO 8 1.20 1.31 1.0 CONCRETO 8 1.20 1.15 1.0 CONCRETO 8 1.20 1.13 1.0 AFIRMADO 8 1.20 0.99 1.0 ASFALTO 8 1.20 2.08 1.0 AFIRMADO 8 1.20 1.23 1.0 AFIRMADO 8 1.20 1.30 1.0 CONCRETO 8 1.20 1.42 1.0 AFIRMADO 8 1.20 1.09 1.0 CONCRETO 8 1.20 1.44 1.0 AFIRMADO 8 1.20 1.25 1.0 AFIRMADO 8 1.20 0.93 1.0 AFIRMADO 8 1.20 1.09 1.0 AFIRMADO 12 1.20 2.71 1.0 AFIRMADO 12 1.20 2.65 1.0 ASFALTO 12 1.20 2.58 1.0 ASFALTO 12 1.20 2.66 1.0 ASFALTO 12 1.20 2.54 1.0 ASFALTO 12 1.20 2.40 1.0 ASFALTO 12 1.20 2.24 1.0 ASFALTO 12 1.20 2.02 1.0 ASFALTO 12 1.20 2.04 1.0 ASFALTO 8 1.20 0.99 1.0 ASFALTO 8 1.20 1.19 1.0 ASFALTO 8 1.20 1.07 1.0 ASFALTO 8 1.20 1.81 1.0 ASFALTO 10 1.20 1.72 1.0 ASFALTO 10 1.20 1.73 1.0 ASFALTO 10 1.20 1.96 1.0 ASFALTO 8 1.20 0.98 1.0 ASFALTO 8 1.20 1.36 1.0 ASFALTO 8 1.20 1.24 1.0 ASFALTO 8 1.20 1.39 1.0 ASFALTO 8 1.20 1.02 1.0 ASFALTO 8 1.20 1.65 1.0 ASFALTO 8 1.20 1.48 1.0 ASFALTO 8 1.20 1.24 1.0 ASFALTO 8 1.20 1.17 1.0 ASFALTO 8 1.20 1.39 1.0 ASFALTO 8 1.20 1.08 1.0 ASFALTO 8 1.20 1.19 1.0 ASFALTO 8 1.20 1.65 1.0 ASFALTO 8 1.20 0.99 1.0 ASFALTO 8 1.20 1.17 1.0 CONCRETO 8 1.20 1.08 1.0 ASFALTO 8 1.20 1.52 1.0 ASFALTO 8 1.20 1.56 1.0 ASFALTO 8 1.20 1.07 1.0 CONCRETO 8 1.20 1.37 1.0 CONCRETO 8 1.20 1.17 1.0 ASFALTO 8 1.20 1.09 1.0 ASFALTO 8 1.20 1.38 1.0 ASFALTO 8 1.20 1.06 1.0 ASFALTO 8 1.20 1.52 1.0 AFIRMADO 8 1.20 1.13 1.0 AFIRMADO 8 1.20 1.91 1.0 AFIRMADO 8 1.20 1.52 1.0.

(30) 30 10P292 MH 40 MH 39 MH 48 MH 38 MH 20 MH 19 MH 18 MH 17 MH 16 MH 15 MH 14 MH 13 MH 12 C272A MH 10 3P1277 MH 8 MH 7 MH 6A MH 6 MH 5A MH 5B MH 5 MH 4 MH 3 MH 2 MH1 MH1A 3P1279 C255A. AFIRMADO AFIRMADO ASFALTO ASFALTO ASFALTO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO ASFALTO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO AFIRMADO ASFALTO AFIRMADO ASFALTO. 8 8 8 8 8 24 24 24 20 20 20 20 20 20 20 16 16 16 14 14 14 14 14 14 12 12 12 12 12 12 8. 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20 1.20. 0.97 2.04 1.82 1.53 0.92 2.88 2.28 2.36 2.92 3.15 3.46 3.32 3.00 3.46 3.18 3.23 2.95 2.62 2.72 2.68 2.79 2.76 2.75 2.68 1.97 1.32 1.46 2.28 2.23 2.38 1.13. Fuente: Union temporal redes Villavicencio 2017. 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0. 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 -.

(31) 31 Tabla 3: Pozos de inspeccion proyectados para red pluvial CAÑUELAS. POZO. ESTRUCTU RA PAVIMENT O. DIAMETRO SALIDA D". Pozo Inspecció n Diámetro. LONGITUD CILINDRO (M) D=1.5 rasantesalida-0.20. LONGITUD CILINDRO (M) D= 1.20 rasante-salida0.20. 8"-14". 16"-24" 27"-33". 36"-42". 10P294. AFIRMADO. 39. 1.50. 1.45. -. -. -. -. MH98. AFIRMADO. 39. 1.50. 1.46. -. -. -. -. 10P293. CONCRETO. 39. 1.50. 1.55. -. -. -. -. MH101. CONCRETO. 36. 1.50. 1.64. -. -. -. -. 10P289. AFIRMADO. 33. 1.50. 1.74. -. -. -. 10P28B. AFIRMADO. 33. 1.50. 1.80. -. -. -. 1.0. -. MH51. AFIRMADO. 30. 1.50. 1.85. -. -. -. 1.0. -. MH94. AFIRMADO. 30. 1.50. 1.88. -. -. 1.0. -. MH50. AFIRMADO. 14. 1.20. -. 1.37. 1.0. -. -. -. MH49. AFIRMADO. 14. 1.20. -. 1.09. 1.0. -. -. -. MH93. ASFALTO. 18. 1.20. -. 1.25. -. 1.0. -. -. MH92. ASFALTO. 18. 1.20. -. 1.18. -. 1.0. -. -. MH96. ASFALTO. 20. 1.20. -. 1.41. -. 1.0. -. -. MH95. ASFALTO. 20. 1.20. -. 1.29. -. 1.0. -. -. MH102. ASFALTO. 18. 1.20. -. 1.26. -. 1.0. -. -. MH100. ASFALTO. 18. 1.20. -. 1.26. -. 1.0. -. -. MH104. ASFALTO. 12. 1.20. -. 1.10. 1.0. -. -. -. MH97. ASFALTO. 12. 1.20. -. 1.10. 1.0. -. -. -. Fuente: Union temporal redes Villavicencio 2017. 1.0 1.0 1.0 1.0 1.0.

(32) 32. Ilustración 4: Detalle de pozo. 1.60 m. 0,20 m. 2,33m. 1,20 m. COTA BATEA. 0,20 m. Fuente: Union temporal de redes Villavicencio 2017.

(33) 33 Supervición administrativa En el informe dado por la Union Temporal de Redes Villavicencio 2017 definieron los siguientes parametros de acuerdo a fechas y presupuestos para adelantar el proyecto: Durante la ejecución del proyecto que tuvo un acta de inicio con fecha del 13 de diciembre del 2017 con un tiempo de ejecución de 12 meses con una fecha de terminación inicial del 12 de diciembre del 2018, se realizó un desembolso de anticipo del 50% con fecha del 27 de septiembre del 2017 con un valor de $ 2.470.568.258. Por la fuerte ola invernal presentada en el 2018 se tramita ante la entidad contratante un acta suspensión N° 1 al contrato con fecha del 12 de julio del 2018 con un tiempo de 30 días, por las constantes lluvias y se tramita un acta de ampliación N° 1 a la suspensión N° 1 por 15 días más, con un tiempo de suspensión real de 45 días y cambiando la fecha de terminación del contrato para el día 26 de enero del 2019. Durante la ejecución se realizaron actas con modificatoria a cantidades de material y del contrato un acta de ampliación en tiempo. (Union Temporal de Redes Villavicencio 2017, 2019, pág. 8).. A continuación se muestra un informe donde se relacionan las actas administrativas que se llevan realizadas en la ejecución del contrato segun informe (Union Temporal de Redes Villavicencio 2017, 2019, pág. 7).

(34) 34 Tabla 4: Relacion de actas realizadas. ACTA/ CONTRATOS ACTA DE INSPECCIÓN VISUAL. FECHA 04/12/2017. ACTA DE SOCIALIZACION. 04/12/2017. ACTA DE INICIO. 13/12/2017. CAUSAL Observar el estado de las obras previo al inicio. Socialización de las obras de Inicio Requisito para inicio al contrato. ACTA DE SUSPENSION. 12/07/2018. Fuerte ola invernal. ACTA AMPLIACION N° 1 A LA SUSPENSION N° 1. 10/08/2018. Continúa la fuerte ola invernal.. ACTA DE REINCIO N° 1 ACTA MODIFICATORIA OTROSI ACTA DE MODIFICATORIA ACTA PARCIAL N° 1. 27/08/2018 24/10/2018. ACTA DE AMPLIACION EN TIEMPO N° 1 ACTA DE AMPLIACION EN TIEMPO N° 2 FECHA DE TERMINCACION N° 1 FECHA DE TERMINACION N° 2. 25/01/2019. 26 /01/ 2019. FECHA DE TERMINACION N° 3 FECHA DE TERMINACION N° 4. 25/04/2019 26/06/2019. Se reinicia actividades Cambio de clausula tercera del contrato de obra Modificación de cantidades Recibo actividades ejecutadas a la fecha Se amplia el tiempo a causa de la temporada invernal Requerimiento de la empresa cotratada Terminacion de la obra de red pluvial Aclara fechas de objetivos a alcanzar Establece fechas a cumplir Estipula ultima prorroga. 8/11/2018 10/12/2018. 25/04/2019 19/01/2019. Fuente: Propia. Tabla 5: Presupuesto general contractual. SUBTOTAL ADMINISTRACION 17.00 % TOTAL SUMINISTRO. 1.019.414.094,00 173.300.396,00. 1.192.714.490,00. 1.192.714.490,00. 1.192.714.490,00. SUBTOTAL (OBRA + SUMINISTRO) TOTAL PROYECTO. 4.941.136.515,00. 4.941.136.515,00. 4.941.136.515,00. 4.941.136.515,00. Fuente: Propia.

(35) 35. Tabla 6: Polizas de cumplimiento y responsabilidad civil AMPARO. VIGENCIA. VALOR ASEGURADO. VIGENTE. DESDE. HASTA. CUMPLIMIENTO DEL CONTRATO ANTICIPO. 27/08/2018. 28/05/2019. $. 988,227,303.00. SI. 27/08/2018. 28/05/2019. $ 2,470,568,257,50. SI. PAGO SALARIOS, PRESTACIONES SOCIALES, INDE ESTABILIDAD Y CALIDAD DE LA OBRA CALIDAD Y CORRECTO FUINCIONAMIENTO DE EQUIPOS RESPONSABILIDAD CIVIL. 27/08/2018. 28/01/2022. $. 988,227,303.00. SI. 27/08/2018. 13/12/2022. 1,482,340,954.50. SI. 27/08/2018. 28/05/2019. 494,113,651.50. SI. 24/10/2018. 28/01/2019. Fuente: Propia. $ $. $ 247.056.500,00. SI.

(36) 36 Supervición técnica En este proceso de supervisión se realizaron visitas diarias a la obra de los barrios Valles de la Carolina y Villa Samper, en los meses de abril, mayo, junio, julio y agosto del presente año, donde se adelantaron labores de construcción de redes de alcantarillado sanitario y optimización en las redes de alcantarillado pluvial. Fue necesario para poder adelantar las tareas de supervisión asignadas por la empresa de servicios públicos EDESA, conocer qué tipo de procesos se habían realizado durante la etapa de planeación de la obra y conocer los parámetros bajos los cuales se realizaron los diseños, esto permite tener una idea clara de lo que se realizaría y las actividades que se estaban adelantando en cada visita. Para los procesos de ejecución de un proyecto de ingeniería siempre se debe contar con estudios previos que permitan determinar los parámetros de diseño de este, existen obras con mayor complejidad que las otras, pero siempre se antecede estos soportes de exploración. Para este proyecto en específico se realizaron diferentes estudios, todos estos de igual importancia. El estudio de topografía, es aquel por medio del cual se conoce el terreno en donde se ejecutara la obra, se conocen las cotas que manejará la tubería a instalar, muestra la localización general de la obra y hace un replanteamiento de la zona determinando las ubicaciones de las tuberías y referenciación de las construcciones existentes a tener en cuenta, además de esto, se cuenta con un trabajo de verificación de redes existentes su estado, ubicación y evaluación para ser utilizadas en el nuevo proyecto. (Guzmán, 2019) De igual manera se cuenta con un estudio de suelos que permitirá conocer las capacidades portantes del suelo, características del suelo donde se realizaran labores, nivel.

(37) 37 freático de la zona y aspectos como profundidades a excavar, cimentar dependiendo al tipo de actividades. Los estudios estructurales se hacen necesarios para las diferentes obras tales como pozos de inspección o construcción de cárcamos que son obras de protección para las redes de tubería, cajas de inspección domiciliarias y otras necesarias. Se realiza el respectivo diseño de estas de acuerdo con la NSR-10. (Resistentes, Comisión Asesora Permanente Para El Régimen de Construcciones Sismo, 1997) Para este tipo de proyectos es de gran importancia contar con los diseños hidráulicos, basados en los cálculos sobre la cantidad de aguas a transportar se diseña la red pluvial o sanitaria y se especifica los diámetros de las tuberías, caudales, tipo de tubería, pendientes y otros aspectos técnicos claves para la ejecución de las actividades y de acuerdo a la recopilación de la información obtenida acoplada se realizan planos de diseño que permiten tener una imagen clara a ejecutar. La topográfica además de georreferenciar el lugar es la encargada durante toda la obra de verificar alineación, replanteo, nivelación y dimensiones tanto de excavación, posición de tubería, pozos de inspección, sumideros, cajas de inspección domiciliarias y material afirmado para una posterior reposición de acuerdo a su necesidad cada una de las anteriores. Esto para cumplir a cabalidad con los diseños conforme a las especificaciones técnicas..

(38) 38 Ilustración 5: Verificacion de topografia. Fuente: Propia. Ilustración 6: Excavacion y aplicacion de entibados. Fuente: Propia. Ilustración 7: Excavación para pozo de inspeccion. Fuente: Propia.

(39) 39 El proceso de excavación ya sea de forma manual o mecánica se hace con el fin de adecuar el descanso de la tubería a las profundidades requeridas en cada tramo, teniendo en cuenta los parámetros de protección de la obra, en los casos necesarios se recurre a realizar el proceso de entibado de las excavaciones para salvaguardar la integridad de los trabajadores. Ilustración 8: Excavacion manual para cajas de inspeccion. Fuente: Propia.

(40) 40 Ilustración 9: Excavacion con maquinaria y uso de entibado. Fuente: Propia. Para realizar estos entibados las paredes de la excavación son sostenidas totalmente por tableros continuos de madera y estos a su vez son soportados lateralmente por largueros en acero, también llamados parales que es en palabras más conocidas, la formaleta que estabiliza la excavación. La actividad se realiza cuando la profundidad de la excavación supera los 1,50 m o se encuentra un tipo de suelo inestable susceptible a erosión. Luego de la excavación e intervención de la topografía se procede a la evacuación de aguas generadas por el nivel freático, estas son expulsadas mediante bombas portátiles y conducidas al pozo de inspección más cercano. Con esto garantizando mejor visual al momento de acondicionar el atraque de tubería..

(41) 41 Ilustración 10: Manejo y control de aguas. Fuente: Propia. Después se realizan labores de instalaciones de tuberías para la red pluvial y sanitaria, En el proceso constructivo de instalación de tubería para la red sanitaria, se realiza una cama de protección en material de 2” o cuando se encuentra nivel freático o suelo inestable se aplica gravilla de ¾”, para el atraque de la tubería se utiliza lonas rellenas con material de 2”, para asegurar el tubo y que este mantenga su alineamiento cubriéndose finalmente con material de 2”, realizado el proceso de atraque se rellena lo faltante con material proveniente de excavación previamente seleccionado, para la conformación de la vía se aplica material de 2” con su respectiva compactación. Adicionalmente para el alcantarillado sanitario se conecta con las viviendas por medio de la construcción de cajas de inspección domiciliaras y para el alcantarillado pluvial se realiza las conexiones de los sumideros que son los encargados de recolectar las aguas lluvias que transitan sobre las vías..

(42) 42 Ilustración 11: Proceso constructivo (instalacion de tuberia). Fuente: Propia Ilustración 12: Construcción cajas de inspeccion domiciliarias. Fuente: Propia. Ilustración 13: Caja de inspeccion domiciliaria terminada. Fuente: Propia. Previamente a estos procedimientos y antes de intervenir una vía uno de los procedimientos que se realizaron fue la notificación a la comunidad esto para evitar tener inconvenientes futuros. Durante este proceso como supervisores en representación de la.

(43) 43 empresa de servicios públicos EDESA S.A E.S.P. se implementó acompañamiento a visitas a las residencias involucradas a cargo de la gestora social del proyecto quien forma parte clave en la sensibilización de la comunidad y escuchar sus inconformidades. Otras obras dentro de la red de alcantarillado son los sumideros, este es el encargado de recolectar el agua que recorren las vías y causarlas hacia los tramos de tubería principal, cuenta con una rejilla de dimensiones 1 m x 1 m y la recolección de las aguas hacia los pozos de inspección son en tubería de diámetro de 10”.. Ilustración 15: Construcción de sumideros. Ilustración 14: Conexion y limpieza a sumidero. Fuente: Propia. Fuente: Propia. Los pozos de inspección son de 1,20 m de diámetro, con su respectiva placa base con parrilla de hierro, cilindro en concreto de 4000 PSI aplicando aditivo de impermeabilización, seguido lleva su respectiva tapa superior de seguridad..

(44) 44 Ilustración 16: Ensamble de formaletas para pozo de inspección. Fuente: Propia Ilustración 17: Pozo de inspeccion en proceso de construcción. Fuente: Propia.

(45) 45 Es importante en cada una de las actividades realizar una verificación a los materiales y las prácticas utilizadas es por esto por lo que durante el proceso se ejecutaban ensayos de laboratorio y de campo por medio de los cuales se ejerce una supervisión y control de calidad de los insumos. Ensayos como densidades en campo para los tramos compactados extracciones de núcleos y pruebas de resistencia a la compresión para el concreto. De igual manera es necesario para este tipo de proyectos, realizar ensayos al terminar la ejecución para ver si el funcionamiento es correcto. Sin embargo no se pudo verificar dentro de este proceso de formación como practicante ya que al momento de terminación de la pasantía, la obra contaba con un 79.58 % de avance. Ilustración 18: Toma de muestras reposición de concreto. Fuente: Propia.

(46) 46 Ilustración 20:: Ensayo de densidades para reposicion de pavimento. Fuente: Propia. Ilustración 19: : Ensayo de densidades para reposicion de pavimento. Fuente: Propia. Debido al gran avance de la obra y considerando la afectación a la comunidad tanto en la demolición de pavimento y andenes, se inician reparaciones y/o reposiciones de estos para generar la adecuada circulación de las personas residentes en el perímetro afectado. Con respecto a la reposicion de pavimento rigido se hizo de manera agil pese a que se contaba con el personal idóneo para tal labor, algo contrario a lo que sucedió con la reposicion de pavimento flexible, el cual tuvo que ser instalada la carpeta de rodadura por una empresa externa que cumpliera con el objetivo..

(47) Ilustración 21: Reposición concreto rigido CLL 22. Fuente: Propia. Ilustración 22: Reposicion pavimento flexible. Fuente: Propia. 47.

(48) 48 En cuanto a la reposicion de andenes fue un poco mas compleo ya que todos los materiales requeridos no serian los mismo y se debía acordar con los propietarios de las edificaciones para llegar a un acuerdo en caso de no poder encontrar el mismo material, esta tarea se adelanto posteriormente a la terminación de las cajas de inspección domiciliarias ya que por diferentes inconvenientes seria la mas demorada en llegar a un 100%. Ilustración 23: Reposición anden. Fuente: Propia. Ilustración 24: Instalacion de ceramica en anden. Fuente: Propia.

(49) 49 Impacto Este proyecto tuvo un impacto masivo debido a que 81.560 habitantes fueron beneficiados con un nuevo sistema sanitario el cual tendrá una vida útil mayor que el anterior, logrando así evitar inundaciones a vías y calles, brindando a la comunidad mejor calidad de vida evitando los inconvenientes que los agobiaban en épocas de inverno, “garantizando un funcionamiento óptimo del sistema, acompañado de una adecuada operación basándose por una normativa establecida como es la RAS – 2000 en el Titulo D” (Ministerio de Desarrollo Econimico, 2000), “dejando estos barrios bajo los lineamientos correspondientes e incluyéndolo en el Plan Maestro de Villavicencio, como todos los barrios de este municipio”. (Empresa de Acueducto y Alcantarillado, 2016) El impacto ambiental se logra reducir, el Rio Ocoa al no recibir directamente las aguas sanitarias con el transcurrir del tiempo y otras alternativas se percibirán más descontaminadas, contribuyendo así al desarrollo social, económico y ambiental de la comunidad..

(50) 50 Conclusiones . Con la información que presenta esta trabajo se puede deducir que la empresa EDESA S.A E.P.S vela por la comunidad dando mayores y prontas soluciones a todos los inconvenientes que estos presentan, siendo estos mismos quienes atrasaron las obras. El contratista ha hecho lo posible para mitigar los inconvenientes del proyecto, dejando un avance de 78.96% del proyecto, gran parte lo tiene las domiciliarias construida que van directamente a la tubería principal, y el sistema de alcantarillado pluvial con una construcción del 100%. . Es importante resaltar que la normatividad debe estar cumplida a cabalidad para alcanzar los objetivos propuestos al inicio del proyecto.. . Estas obras deben de ser ejecutadas en el tiempo estipulado para beneficio de la comunidad y del contratista en relación del costo.. . La intención del municipio es clara al incluir todos los barrios al Plan Maestro para poder estar bajo los lineamientos de las normas técnicas. . La presencia de pasantes en representación de la entidad contratante es de suma importancia, puesto que tienen una respuesta rápida y por mano propia, para así tener soluciones estando enterados por cómo va una de sus obras en ejecución.. . En todos los proyectos se deben analizar las relaciones costo - beneficio en el ámbito social y económico para su óptimo desarrollo..

(51) 51 Recomendaciones . Realizar los debidos procesos de supervisión y exigir la puntualidad en la entrega de los informes mensuales para un mayor seguimiento a la evolución constructiva de los proyectos en ejecución de parte del consorcio, ya que estos tenían un plazo máximo estipulado mensualmente para la entrega de estos a EDESA, y tu tiempo límite se pasaba.. . Para los pasantes es de vital importancia tener toda la documentación, estudios previos del proyecto, por esto es necesario la agilidad de los contratos.. . Se debe tener más acompañamiento y trabajar la parte social más en estos barrios los cuáles cuentan con acueductos privados.. . Brindar más información a la comunidad puesto que se evidencio la inconformidad de ellos mismo, esto afectaba la obra.. . Realizar planes de contingencia debido a las reposiciones de pavimentos, ya que se evidencia que es una actividad ejecutada cuando el terreno tenga un asentamiento optimo por la ayuda del tránsito de os vehículos, pero estando en ese estado debe de tener un mayor mantenimiento diario para que los habitantes puedan movilizarse sin ningún problema..

(52) 52 Glosario Alcantarillado: “El sistema de alcantarillado consiste en una serie de tuberías y obras complementarias, necesarias para recibir y evacuar las aguas residuales de la población y escorrentía superficial. De no existir estas redes de recolección de aguas o en su defecto se encuentren en mal estado, se pone en peligro la salud de las personas debido a las enfermedades epidemiológicas y, por otro lado, se causarían importantes pérdidas materiales”. (Cualla, 1995). Proyección de población: Las Proyecciones Demográficas (PD) son estimaciones de la población futura, a corto y medio plazo, basadas en el conocimiento de los fenómenos demográficos y utilizando los indicadores demográficos de mortalidad, fecundidad y migraciones. Las cifras de población por edad y sexo se proyectan bajo diversas hipótesis denominadas escenarios, tanto para el conjunto de la C.A. de Euskadi como para cada uno de sus territorios históricos. (Estadistica, 2018). Metodología: Teoría sobre los métodos del conocimiento científico del mundo y la transformación de éste. La fundamentación teórica de los métodos de la cognición científica ha surgido como necesidad de la ciencia en su progreso y ha alcanzado su máximo desarrollo en la filosofía moderna a partir de Francis Bacon y Descartes. La filosofía materialista anterior a Marx fundamentó los métodos del conocimiento de las leyes del mundo objetivo. Los sistemas idealistas intentaban elucidarlas mediante las leyes del espíritu, de la idea, o las concebían como un conjunto de reglas arbitrariamente ideadas por la mente humana. (Basilisco, 2015). Trabajo de campo: Trabajo de campo es parte de un proyecto de investigación donde se lleva la teoría al entorno donde se aplica o identifica. (Significados, 2013)..

(53) 53 Entibado: Entibado o apuntalamiento es una pared con soportes (travesaños) portátiles que se coloca dentro de las zanjas para mantener sus las paredes firmes, protegiendo a los obreros contra riesgos de derrumbes. (Entibado, 2000). Densidad: La desidad es la medida de cuánta masa hay contenida en una unidad de volumen (densidad = masa/volumen). Usualmente se representa como kg/m^3. Puesto de manera sencilla, si la masa es la medida de cuánto ‘material’ tiene un objeto, entonces la densidad es la medida de cuán compactado está ese ‘material’. (Universo, 2002)..

(54) 54 Bibliografía (Castellon), S., & Ceramicos, A. E. (2004). Tecnología cerámica aplicada, Volumen 1. Faenza Editrice Ibérica, 2004, 872. Obtenido de ISBN 8487683282 Alcaldia Mayor de Bogota. (2018). Análisis Demográfico y Proyecciones Poblacionales de Bogotá. Bogota D.C. Basilisco, E. (2015). Filosofia en español. Obtenido de Filosofia en español: http://www.filosofia.org/enc/ros/metod.htm Club de fans en Colombia Luis Miguel en nuestra Piel. (2 de Marzo de 2016). Facebook. Obtenido de Facebook: https://www.facebook.com/luismiguelennuestrapiel/posts/814679085304449 Corredor, L. F. (2016). Repository Universidad Catolica. Obtenido de Repository Universidad Catolica: https://repository.ucatolica.edu.co/bitstream/10983/8314/4/TRABAJO%20DE%20GRA DO%20LUISA%20RAMIREZ.pdf Cualla, R. A. (1995). Elementos de diseño para acueductos y alcantarillados. Bogota : Escuela Colombiana de Ingenieria. Economico, M. d. (Noviembre de 2000). Procurent. Obtenido de Procurent: http://procurementnotices.undp.org/view_file.cfm?doc_id=16483 Empresa de Acueducto y Alcantarillado. (2016). EAAV. Obtenido de EAAV: http://www.eaav.gov.co/Transparencia/PlanEstrategico/Plan%20Estrat%C3%A9gico%20 2016%20-%202019.pdf.

(55) 55 Entibado. (2000). Entibado corp. Obtenido de Entibado corp: http://www.entibado.com/new/pages/entibados.html Estadistica, I. V. (18 de Junio de 2018). EUSTAT. Obtenido de EUSTAT: http://www.eustat.eus/estadisticas/tema_163/opt_0/tipo_5/ti_Proyecciones_de_poblacion/ temas.html Guzmán, J. A. (2019). SEGUIMIENTO, CONTROL Y SUPERVISIÓN TÉCNICA, ADMINISTRATIVA Y AMBIENTAL DE PROYECTOS DE SISTEMAS DE AGUA POTABLE Y SANEAMIENTO BÁSICO DE LA EMPRESA DE SERVICIOS PÚBLICOS DEL META EDESA S.A E.S.P. Villavicencio. Hector Alfonso Rodriguez Diaz. (2017). Escuela Colombia de Ingenieria . Ministerio de Ambiente, Vivienda y Desarrollo Teritorial. (1997). Idrd. Obtenido de Idrd: https://www.idrd.gov.co/sitio/idrd/sites/default/files/imagenes/9titulo-i-nsr-100.pdf Ministerio de Desarrollo Econimico. (Noviembre de 2000). RAS-2.000 Sistemas de Recolección y Evacuación de Aguas Residuales y Pluviales. D.9. Bogota D.C., Colombia. Obtenido de http://www.minvivienda.gov.co/Documents/ViceministerioAgua/010710_ras_titulo_d_.p df Ministerio de Desarrollo Economico. (Novimembre de 2000). Procurement. Obtenido de Procurement: http://procurement-notices.undp.org/view_file.cfm?doc_id=16483 Ministerio de Salud y Proteccion Social. (14 de Febrero de 2017). Minsalud. Obtenido de Minsalud:.

(56) 56 https://www.minsalud.gov.co/Normatividad_Nuevo/Resoluci%C3%B3n%200330%20de %202017.pdf Ministerio de Vivienda, Ciudad y Territorio. (2017). ACODAL. Obtenido de ACODAL: http://www.acodal.org.co/reglamento-tecnico-ras-nueva-resolucion-0330-de-2017/ Posada, A. (2019). Repository. Obtenido de Repository: http://repository.ucc.edu.co/bitstream/ucc/11165/2/2019_apoyo_seguimiento_tecnico.pdf Resistentes, Comisión Asesora Permanente Para El Régimen de Construcciones Sismo. (1997). Cultura Recreacion Y Deporte. Obtenido de Cultura Recreacion Y Deporte: https://www.culturarecreacionydeporte.gov.co/sites/default/files/reglamento_construccio n_sismo_resistente.pdf Significados. (2013). Significados: descubrir lo que significa, conceptos y definiciones. Obtenido de Significados: descubrir lo que significa, conceptos y definiciones: https://www.significados.com/trabajo-de-campo/ Union Temporal de Redes Villavicencio 2017. (2019). Informe de obras mes de Mayo 2019. Villavicencio. Universo, V. a. (2002). windows2universe. Obtenido de windows2universe: https://www.windows2universe.org/glossary/density_defn.html&lang=sp.
