Desarrollo e implementación de un sistema de validación de métodos físico químicos para análisis de: silicio en rango bajo y rango alto y manganeso en muestras de agua claras y residuales

Texto completo

(1)ESCUELA POLITÉCNICA NACIONAL. FACULTAD DE INGENIERÍA CIVIL Y AMBIENTAL. “DESARROLLO E IMPLEMENTACIÓN DE UN SISTEMA DE VALIDACIÓN DE MÉTODOS FÍSICO-QUÍMICOS PARA ANÁLISIS DE: SILICIO EN RANGO BAJO Y RANGO ALTO Y MANGANESOEN MUESTRAS DE AGUA CLARAS Y RESIDUALES”. PROYECTO PREVIO A LA OBTENCIÓN DEL TÍTULO DEINGENIERA AMBIENTAL. MAYRA ALEJANDRA OÑA COLUMBA [email protected]. DIRECTOR: MSC ING. LUIS JARAMILLO [email protected]. Quito, Enero 2014.

(2) II. DECLARACIÓN. Yo, Mayra Alejandra Oña Columba, declaro que el trabajo aquí descrito es de mi autoría; que no ha sido previamente presentado para ningún grado o calificación profesional; y, que he consultado las referencias bibliográficas que se incluyen en este documento. La. Escuela. Politécnica. Nacional. puede. hacer. uso. de. los. derechos. correspondientes a este trabajo, según lo establecido por la Ley de Propiedad Intelectual, por su Reglamento y por la normativa institucional vigente.. ___________________________ Mayra Alejandra Oña Columba.

(3) III. CERTIFICACIÓN. Certifico que el presente trabajo fue desarrollado por Mayra Alejandra Oña Columba, bajo mi supervisión.. ________________________ ING. MSC. LUIS JARAMILLO DIRECTOR DE PROYECTO.

(4) IV. AGRADECIMIENTOS. A DIOS por permitirme terminar esta etapa de mi vida, por todas sus bendiciones.. Al equipo del Centro de Investigaciones y Control Ambiental (CICAM), por su ayuda y colaboración en el desarrollo de éste proyecto.. A mi familia, por su apoyo y colaboración.. A mi madre por estar siempre conmigo de una manera incondicional, gracias por tu amor, tu paciencia y tu apoyo..

(5) V. DEDICATORIA. A mis padres: Laura y Patricio por todo su apoyo y su cariño, a quienes les debo todo lo que soy.. A mi adorada Damaris Alejandra, por ser mi motivación y la razón de seguir todos los días.. A mis amigos y compañeros, por los años y experiencias compartidas.. A todo aquel que con lo bueno y lo malo me hizo más fuerte..

(6) VI. CONTENIDO DECLARACIÓN ..................................................................................................... II CERTIFICACIÓN .................................................................................................. III AGRADECIMIENTOS .......................................................................................... IV DEDICATORIA ..................................................................................................... V CONTENIDO ....................................................................................................... VI ÍNDICE DE TABLAS .......................................................................................... XIV ÍNDICE DE FIGURAS ........................................................................................ XVI SIMBOLOGÍA Y SIGLAS .................................................................................. XVII RESUMEN ......................................................................................................... XIX ABSTRACT ......................................................................................................... XX PRESENTACION ............................................................................................... XXI CAPITULO 1. INTRODUCCIÓN Y OBJETIVOS .................................................... 1 1.1. INTRODUCCIÓN ...................................................................................... 1. 1.2. OBJETIVOS .............................................................................................. 2. 1.2.1. OBJETIVO GENERAL ........................................................................ 2. 1.2.2. OBJETIVOS ESPECÍFICOS............................................................... 2. 1.3. ALCANCE ................................................................................................. 2. CAPITULO 2. MARCO TEÓRICO .......................................................................... 4 2.1. SISTEMA DE GESTIÓN DE LA CALIDAD ................................................ 4. 2.1.1. INTRODUCCIÓN ................................................................................ 4. 2.1.2. NORMAS ............................................................................................ 4. 2.1.2.1. ISO 9001 – CALIDAD................................................................... 4.

(7) VII. 2.1.2.2. ISO 17025: REQUISITOS GENERALES PARA LA. COMPETENCIA DE LABORATORIOS ........................................................ 5 2.2. LA VALIDACIÓN EN LA NORMA NTE INEN-ISO/ICE 17025:2006. ......... 6. 2.2.1. GRADO DE VALIDACIÓN .................................................................. 7. 2.2.2. TIPOS DE VALIDACIÓN .................................................................... 7. 2.2.3. REQUISITOS ANALÍTICOS ............................................................... 8. 2.2.4. PARÁMETROS DE DESEMPEÑO DEL MÉTODO ............................. 9. 2.2.4.1. CONFIRMACIÓN DE LA IDENTIDAD .......................................... 9. 2.2.4.2. SELECTIVIDAD/ESPECIFICIDAD ............................................. 10. 2.2.4.3. LÍMITE DE DETECCIÓN (LD) .................................................... 10. 2.2.4.4. LÍMITE DE CUANTIFICACIÓN (LC) ........................................... 10. 2.2.4.5. INTERVALO DE TRABAJO E INTERVALO LINEAL .................. 11. 2.2.4.6. ROBUSTEZ ............................................................................... 11. 2.2.4.7. SENSIBILIDAD .......................................................................... 12. 2.2.4.8. PORCENTAJE DE RECUPERACIÓN ........................................ 12. 2.2.4.9. LINEALIDAD .............................................................................. 12. 2.2.5. 2.3. CONTROL DE CALIDAD .................................................................. 12. 2.2.5.1. INTERNO ................................................................................... 12. 2.2.5.2. EXTERNO.................................................................................. 13. CONCEPTOS BÁSICOS......................................................................... 13. 2.3.1. DEFINICIONES ................................................................................ 13. 2.3.1.1. PRECISIÓN ............................................................................... 13. 2.3.1.2. VERACIDAD .............................................................................. 14. 2.3.1.3. EXACTITUD ............................................................................... 14.

(8) VIII. 2.3.1.4 2.3.2. TRAZABILIDAD ......................................................................... 14. TIPOS DE ERRORES EN LOS DATOS EXPERIMENTALES .......... 16. 2.3.2.1. ERRORES ALEATORIOS .......................................................... 16. 2.3.2.2. ERRORES SISTEMÁTICOS ...................................................... 17. 2.3.3. ANÁLISIS DE VARIANZA ANOVA ................................................... 19. 2.3.4. INCERTIDUMBRE ............................................................................ 23. 2.4. 2.3.4.1. DEFINICIÓN .............................................................................. 23. 2.3.4.2. PROCESO DE CÁLCULO ......................................................... 23. 2.3.4.3. INCERTIDUMBRE EXPANDIDA (U) .......................................... 27. 2.3.4.4. REPORTE DE LA INCERTIDUMBRE EXPANDIDA ................... 29. MATERIALES DE REFERENCIA CERTIFICADOS ................................ 30. 2.4.1. MATERIAL DE REFERENCIA .......................................................... 30. 2.4.1.1 2.5. REQUISITOS DE LOS MATERIALES DE REFERENCIA .......... 31. SILICIO Y MANGANESO. GENERALIDADES. ....................................... 31. 2.5.1. SILICIO............................................................................................. 31. 2.5.1.1. APLICACIONES ......................................................................... 32. 2.5.1.2. EFECTOS DEL SILICIO SOBRE LA SALUD ............................. 33. 2.5.1.3. EFECTOS AMBIENTALES DEL SILICIO ................................... 34. 2.5.2. MANGANESO .................................................................................. 34. 2.5.2.1. APLICACIONES ......................................................................... 35. 2.5.2.2. EFECTOS SOBRE LA SALUD................................................... 35. 2.5.2.3. EFECTOS SOBRE EL AMBIENTE ........................................... 36. CAPITULO 3. METODOLOGÍA ............................................................................ 38 3.1. PUESTA A PUNTO DE LOS MÉTODOS ................................................ 38.

(9) IX. 3.1.1. NECESIDAD ANALÍTICA ................................................................. 38. 3.1.2. REVISIÓN Y ELECCIÓN DEL MÉTODO APROPIADO .................... 38. 3.1.3. ENSAYOS PRELIMINARES ............................................................. 47. 3.1.3.1. ANÁLISIS DEL AGUA DISPONIBLE EN EL LABORATORIO .... 47. 3.1.3.2. ENSAYOS PRELIMINARES DEL MÉTODO DE SILICIO. .......... 47. 3.1.4. PREPARACIÓN DE LAS MUESTRAS ............................................. 47. 3.1.4.1. PREPARACIÓN DE LAS MUESTRAS PARA ANÁLISIS DE. SILICIO……………………………………………………………………………47 3.1.4.2. PREPARACIÓN DE LAS MUESTRAS PARA ANÁLISIS DE. MANGANESO ............................................................................................ 48 3.1.5. PROCEDIMIENTOS DE ANÁLISIS .................................................. 48. 3.1.5.1. MÉTODO DEL AZUL HETEROPOLI PARA LA. DETERMINACIÓN DE SI LR...................................................................... 48 3.1.5.2. MÉTODO DEL MOLIBDOSILICATO PARA LA DETERMINACIÓN. DE SI HR………………………………………………………………………….50 3.1.5.3. MÉTODO DE OXIDACIÓN POR PERIODATO PARA LA. DETERMINACIÓN DE MANGANESO ....................................................... 53 3.1.6. CALIBRACIÓN DE EQUIPOS .......................................................... 55. 3.1.6.1. CALIBRACIÓN INTERNA DEL ESPECTROFOTÓMETRO HACH. DR 2800…………………………………………………………………………..56 3.1.6.2. CALIBRACIÓN DEL ESPECTROFOTÓMETRO HACH. DR 2800 PARA LOS MÉTODOS DE ANÁLISIS ......................................... 59 3.2. SISTEMA DE VALIDACIÓN DE LOS MÉTODOS ................................... 61. 3.2.1. ELECCIÓN DE PARÁMETROS DE VALIDACIÓN ........................... 61.

(10) X. 3.2.2. FIJACIÓN DE OBJETIVOS PARA LOS PARÁMETROS DE. VALIDACIÓN ................................................................................................. 61 3.2.3. DISEÑO EXPERIMENTAL Y ESTADÍSTICO.................................... 63. 3.2.3.1. SILICIO RANGO BAJO .............................................................. 63. 3.2.3.2. SILICIO RANGO ALTO .............................................................. 64. 3.2.3.3. MANGANESO ............................................................................ 65. 3.2.4. EJECUCIÓN DE LOS ENSAYOS DISEÑADOS ............................... 66. CAPITULO 4.RESULTADOS Y DISCUSIÓN ....................................................... 67 4.1. TRATAMIENTO ESTADÍSTICO DE LOS DATOS OBTENIDOS. ............ 67. 4.1.1. ENSAYOS PRELIMINARES ............................................................. 67. 4.1.2. ECUACIÓN DE LA RECTA Y FUNCIÓN DE RESPUESTA .............. 67. 4.1.3. INTERVALO DE CONFIANZA Y LOS LÍMITES DE CONFIANZA..... 69. 4.1.4. LÍMITE DE DETECCIÓN (LD) .......................................................... 69. 4.1.5. LÍMITE DE CUANTIFICACIÓN (LC) ................................................. 70. 4.1.6. DETERMINACIÓN DE LA EXACTITUD (% RECUPERACIÓN) ....... 70. 4.1.7. DETERMINACIÓN DE LA PRECISIÓN ............................................ 70. 4.1.8. CÁLCULO DE LA INCERTIDUMBRE EXPANDIDA ......................... 71. 4.1.8.1. INCERTIDUMBRE EXPANDIDA ................................................ 71. 4.1.8.2. CALCULO DE LOS GRADOS DE LIBERTAD Y DEL FACTOR. DE COBERTURA ....................................................................................... 71 4.1.8.3. 4.2. INCERTIDUMBRE DEL MÉTODO EN CADA NIVEL DE. CONCENTRACIÓN (ࣆ࢓2࢚࢕ࢊ࢕ െ ࢞࢏)………………………………………….72. DISCUSIÓN DE RESULTADOS ............................................................. 76. 4.2.1. SILICIO RANGO ALTO .................................................................... 76.

(11) XI. 4.2.1.1. ENSAYOS PRELIMINARES ...................................................... 76. 4.2.1.2. ECUACIÓN DE LA RECTA Y FUNCIÓN DE RESPUESTA ....... 79. 4.2.1.3. INTERVALO DE CONFIANZA Y LOS LÍMITES DE. CONFIANZA. ............................................................................................. 81 4.2.1.4. LÍMITE DE DETECCIÓN (LD) .................................................... 83. 4.2.1.5. LÍMITE DE CUANTIFICACIÓN (LC) ........................................... 83. 4.2.1.6. DETERMINACIÓN DE LA EXACTITUD (PORCENTAJE DE. RECUPERACIÓN) ..................................................................................... 84 4.2.1.7. DETERMINACIÓN DE LA PRECISIÓN ..................................... 85. 4.2.1.8. INCERTIDUMBRE EXPANDIDA ................................................ 86. 4.2.2. SILICIO RANGO ALTO .................................................................... 86. 4.2.2.1. ECUACIÓN DE LA RECTA Y FUNCIÓN DE RESPUESTA ....... 86. 4.2.2.2. INTERVALO DE CONFIANZA Y LOS LÍMITES DE. CONFIANZA .............................................................................................. 88 4.2.2.3. LÍMITE DE DETECCIÓN (LD) .................................................... 90. 4.2.2.4. LÍMITE DE CUANTIFICACIÓN (LC) ........................................... 90. 4.2.2.5. DETERMINACIÓN DE LA EXACTITUD (PORCENTAJE DE. RECUPERACIÓN) ..................................................................................... 91 4.2.2.6. DETERMINACIÓN DE LA PRECISIÓN ..................................... 93. 4.2.2.7. INCERTIDUMBRE EXPANDIDA ................................................ 94. 4.2.3. MANGANESO .................................................................................. 95. 4.2.3.1. ECUACIÓN DE LA RECTA Y FUNCIÓN DE RESPUESTA ....... 95. 4.2.3.2. INTERVALO DE CONFIANZA Y LOS LÍMITES DE. CONFIANZA .............................................................................................. 98.

(12) XII. 4.2.3.3. LÍMITE DE DETECCIÓN (LD) .................................................... 99. 4.2.3.4. LÍMITE DE CUANTIFICACIÓN (LC) ......................................... 100. 4.2.3.5. DETERMINACIÓN DE LA EXACTITUD (PORCENTAJE DE. RECUPERACIÓN) ................................................................................... 101. 4.3. 4.2.3.6. DETERMINACIÓN DE LA PRECISIÓN ................................... 102. 4.2.3.7. INCERTIDUMBRE EXPANDIDA .............................................. 103. ELABORACIÓN DEL INFORME FINAL Y DECLARACIÓN DEL. MÉTODO VALIDADO. .................................................................................... 104 4.3.1. SILICIO RANGO BAJO .................................................................. 105. 4.3.2. SILICIO RANGO ALTO .................................................................. 106. 4.3.3. MANGANESO ................................................................................ 108. CAPITULO 5. CONCLUSIONES Y RECOMENDACIONES ............................... 111 5.1. CONCLUSIONES ................................................................................. 111. 5.2. RECOMENDACIONES ......................................................................... 113. BIBLIOGRAFÍA .................................................................................................. 115 ANEXOS ............................................................................................................ 119 ANEXO I. PRUEBAS REALIZADAS CON EL MÉTODO 1-(2-PYRIDYLAZO)-2NAPHTHOL PAN.……………………………………………………………………...120 ANEXO II. ANÁLISIS DEL AGUA DISPONIBLE EN EL LABORATORIO ........... 122 ANEXO III. PREPARACIÓN DE SOLUCIONES PARA CALIBRACIÓN DEL ESPECTROFOTÓMETRO................................................................................. 124 ANEXO IV. CALIBRACIÓN DE ESPECTROFOTÓMETRO HACH DR 2800 ..... 127 ANEXO V. DISEÑO EXPERIMENTAL ............................................................... 131.

(13) XIII. ANEXO VI. LINEALIDAD DE LA FUNCIÓN DE RESPUESTA DE LOS MÉTODOS POR CADA DÍA .............................................................................. 146 ANEXO VII. CONCENTRACIÓN Y PORCENTAJE DE RECUPERACIÓN DE LOS MÉTODOS................................................................................................. 150 ANEXO VIII. ANOVA.......................................................................................... 164 ANEXO IX. DIAGRAMAS CAUSA-EFECTO Y CÁLCULO DE LA INCERTIDUMBRE EXPANDIDA ........................................................................ 172 ANEXO X. ESPECIFICACIONES TÉCNICAS DE LOS EQUIPOS..................... 199 ANEXO XI. INSTRUCTIVO PARA LA DIGESTIÓN MICROONDAS PARA LOS MÉTODOS DE SILICIO Y MANGANESO .......................................................... 202.

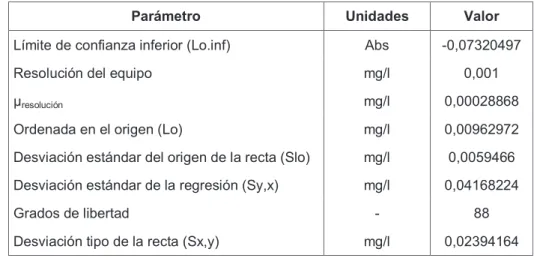

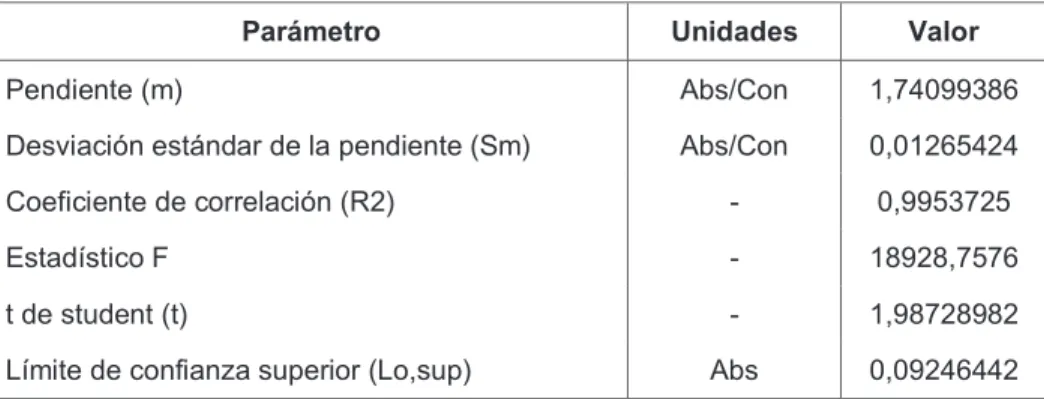

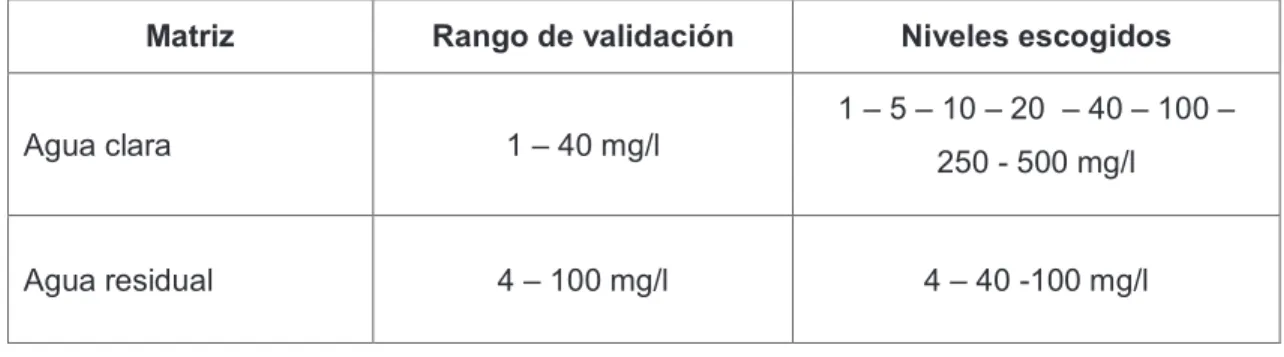

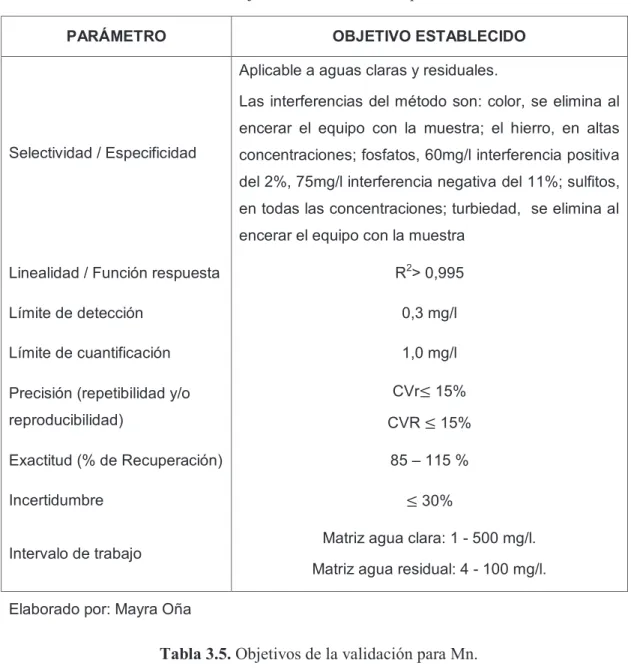

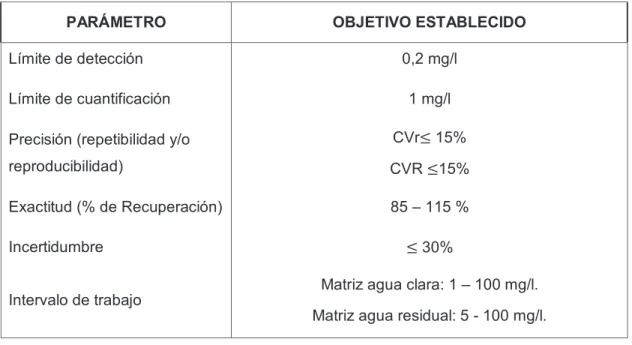

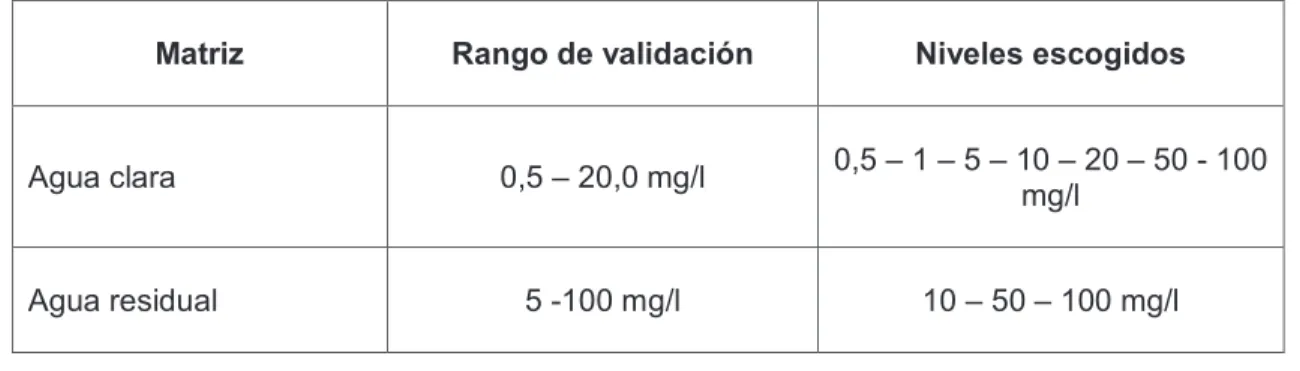

(14) XIV. ÍNDICE DE TABLAS Tabla 2.1. Expresiones para el cálculo del ANOVA ........................................................... 22 Tabla 3.1.Revisión y elección del método para la determinación de Si ............................ 39 Tabla 3.2. Revisión y elección del método para la determinación de Mn ......................... 42 Tabla 3.3. Objetivos de la validación para Si LR................................................................ 61 Tabla 3.4. Objetivos de la validación para Si HR ............................................................... 62 Tabla 3.5. Objetivos de la validación para Mn. .................................................................. 62 Tabla 3.6. Niveles de concentración para validar Si LR .................................................... 63 Tabla 3.7. Niveles de concentración para validar Si HR .................................................... 64 Tabla 3.8. Niveles de concentración para validar Mn ........................................................ 65 Tabla 4.1. Datos obtenidos en el análisis de Si LR a 4 y 10 minutos. ............................... 76 Tabla 4.2. Datos obtenidos de análisis de Si LR utilizando una y dos celdas................... 77 Tabla 4.3. Valores obtenidos del estadístico t y F para el contraste de significancia al utilizar una o dos celdas en el análisis de Si LR ................................................................. 78 Tabla 4.4. Análisis de la curva de calibración de Si LR ..................................................... 79 Tabla 4.5. Datos de la Curva de calibración ...................................................................... 80 Tabla 4.6. Límites de confianza del método de análisis de Si LR ..................................... 82 Tabla 4.7. Datos utilizados para el cálculo del límite de detección del método de Si LR . 83 Tabla 4.8. Datos utilizados para el cálculo del límite de cuantificación del método de Si LR. ................................................................................................................................... 83 Tabla 4.9. Determinación del LC experimental del método de análisis de Si LR .............. 84 Tabla 4.10. % de Recuperación por nivel de concentración de Si LR............................... 85 Tabla 4.11. Coeficientes de variación para el método de Si LR ........................................ 85 Tabla 4.12. Incertidumbre del método para el de Si LR..................................................... 86 Tabla 4.13. Análisis de la curva de calibración de Si HR .................................................. 87 Tabla 4.14. Datos de la Curva de calibración ..................................................................... 87 Tabla 4.15 Límites de confianza del método de análisis de Si HR .................................... 89 Tabla 4.16. Datos utilizados para el cálculo del límite de detección para Si HR .............. 90 Tabla 4.17. Datos utilizados para el cálculo del límite de cuantificación para Si HR. ....... 90 Tabla 4.18. Determinación de LC experimental para análisis de Si HR ............................ 91 Tabla 4.19. % de Recuperación por nivel de concentración de Si HR, matriz agua clara ..................................................................................................................................... 92 Tabla 4.20. % de Recuperación por nivel de concentración de Si HR, matriz agua residual ................................................................................................................................ 92.

(15) XV. Tabla 4.21. % de Recuperación promedio del estándar de 4 mg/l de Si agregado a la matriz agua residual ............................................................................................................ 93 Tabla 4.22. Coeficientes de variación de los niveles de concentración de Si HR, matriz agua clara. ........................................................................................................................... 93 Tabla 4.23. Coeficientes de variación de los niveles de concentración de Si HR, con digestión microondas........................................................................................................... 94 Tabla 4.24.Coeficientes de variación de los niveles de concentración de Si HR, matriz agua residual ....................................................................................................................... 94 Tabla 4.25. Incertidumbre del método para el de Si HR, matriz agua clara ...................... 95 Tabla 4.26. Incertidumbre del método para el de Si HR, matriz agua residual ................. 95 Tabla 4.27. Análisis de la curva de calibración de Mn ....................................................... 96 Tabla 4.28. Datos de la Curva de calibración .................................................................... 96 Tabla 4.29. Límites de confianza del método de análisis de Mn ...................................... 98 Tabla 4.30. Datos utilizados para el cálculo del límite de detección para Mn ................... 99 Tabla 4.31 Datos utilizados para el cálculo del límite de cuantificación para Mn ........... 100 Tabla 4.32. Determinación del LC experimental .............................................................. 100 Tabla 4.33. % de Recuperación por nivel de concentración de Mn, matriz agua clara .. 101 Tabla 4.34. % de Recuperación por nivel de concentración de Mn, matriz agua residual .............................................................................................................................. 101 Tabla 4.35. % de Recuperación de 10 mg/l de Mn agregado a la matriz agua residual .............................................................................................................................. 102 Tabla 4.36. Coeficientes de variación por nivel de concentración de Mn, matriz agua clara ................................................................................................................................... 102 Tabla 4.37. Coeficientes de variación nivel de concentración de Mn, matriz agua residual .............................................................................................................................. 103 Tabla 4.38. Coeficientes de variación del estándar recuperado del método de análisis de Mn, matriz agua residual ................................................................................. 103 Tabla 4.39. Incertidumbre del método para el análisis de manganeso ........................... 103 Tabla 4.40. Incertidumbre del método de Mn con digestión en microondas ................... 104.

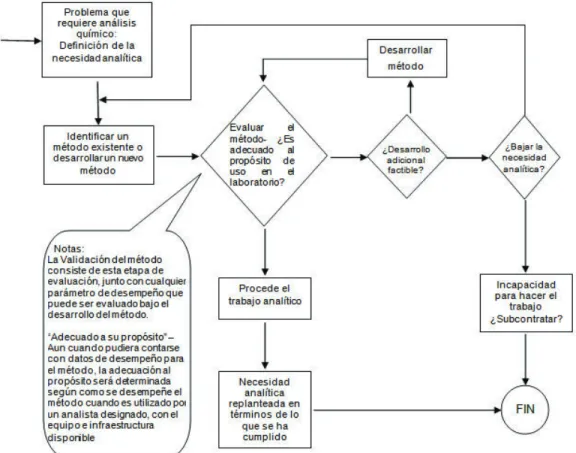

(16) XVI. ÍNDICE DE FIGURAS Figura 2.1: Elección, desarrollo y evaluación de método .................................................... 8 Figura 2.2: Pilares implicados en el análisis ...................................................................... 17 Figura 2.3: Etapas seguidas por la ISO para calcular la incertidumbre ............................ 24 Figura 4.1. Curva de calibración del método de Si LR ...................................................... 81 Figura 4.2. Región de confianza para el método de Si LR ................................................ 82 Figura 4.3. Curva de calibración del método de Si HR...................................................... 88 Figura 4.4. Región de confianza para el método de Si HR ............................................... 89 Figura 4.5. Curva de calibración del método de Mn .......................................................... 97 Figura 4.6. Región de confianza para el método de Mn .................................................... 99.

(17) XVII. SIMBOLOGÍA Y SIGLAS CICAM. Centro de Investigaciones y Control Ambiental. OAE. Organismo de AcreditaciónEcuatoriana. SGC. Sistema de Gestión de la Calidad. ANOVA. Análisis de Varianza. APHA. American PublicHealthAssociation. ‫ݔ‬ഥ݅. Media grupal por día. ‫݆݅ݔ‬. Lectura observada en el día. SDC B. Suma de diferencias cuadráticas entre grupos. DCM B. Diferencias cuadráticas medias entre grupos. SDCW. Suma de diferencias cuadráticas dentro de grupos. DCMW. Diferencias cuadráticas medias dentro de grupos. SDCT. Suma de diferencias cuadráticas totales. DCM T. Diferencias cuadráticas medias totales. ‫݅ܥ‬. Concentración muestra i. INEN. Instituto Ecuatoriano de Normalización. ISO. Organización Internacional de Estandarización. ‫ݐݏ݁ܮ‬. Respuesta del equipo estimada. ܵ‫ܲܮ‬. Desviación estándar de la recta. ܴܵ. Desviación estándar de reproducibilidad. ܷ. Incertidumbre expandida del método. ‫݊× ݅ܿݑ݈݋ݏ݁ݎݑ‬. Incertidumbre de la resolución del equipo. ‫ݔ‬ҧ. Media general. ܵ‫݋ܮ‬. Desviación estándar de la intersección con el eje. ܵ݉. Desviación estándar del coeficiente de regresión. ‫ݍܧ݈ܽܥݑ‬. Incertidumbre de calibración del Equipo. F. Estadístico para el análisis de varianzas. k. Coeficiente de cobertura. LC. Límite de cuantificación. LD. Límite de detección. n. Observaciones totales.

(18) XVIII. p. Número de observaciones por día. q. Número de días de experimentación. s. Desviación estándar. t. t de Student. ‫ܴܸܥ‬. Coeficiente de variación de reproducibilidad. ‫ܮ‬. Respuesta del Equipo. ܲ. Concentración observada. ‫ݎܸܥ‬. Coeficiente de variación de Repetibilidad. ‫݋ܮ‬. Intersección de la ordenada en el origen de las abscisas. ݉. Pendiente. LIM SUP. Límite superior. LIM INF. Límite inferior. Si. Silicio. Mn. Manganeso. LR. Rango bajo. HR. Rango alto.

(19) XIX. RESUMEN El presente proyecto fue desarrollado con el fin de validar los procedimientos de análisis para la determinación de silicio rango bajo y rango alto, y manganeso, en muestras de aguas claras y residuales. En la parte teórica se realizó una investigación bibliográfica con el fin de familiarizarse con los conceptos estadísticos, los cuales son de mucha utilidad para aplicar en el análisis de datos que se obtuvieron durante el desarrollo del proyecto. En la parte experimental se investigaron diferentes métodos que podían utilizarse en el laboratorio para el análisis de silicio y manganeso, consultando métodos normalizados para el análisis de aguas claras y residuales. Una vez elegido el método se procedió a realizar las mediciones de los parámetros, como son: la función de respuesta, la linealidad, el límite de detección, el límite de cuantificación, la exactitud, la precisión e incertidumbre. Para el método azul heteropoli para análisis de silicio rango bajo se determinó un intervalo de trabajo de 0,05 a 1 mg/l. Para el método molibdosilicato para el análisis de silicio rango alto se determinó un intervalo de trabajo de 1 a 500 mg/l para aguas claras y de 4 a 100 mg/l para aguas residuales. Para el método de oxidación por periodato se determinó un intervalo de trabajo de 1 a 100 mg/l para aguas claras y de 5 a 100 mg/l para aguas residuales. En la función de respuesta para silicio rango bajo se obtuvo un coeficiente de correlación igual a 0,9954, para silicio rango altoun coeficiente de correlación igual a 0,9989 y para manganeso igual a 0,9979 determinando así la linealidad en el intervalo de concentraciones estudiadas. La incertidumbre expandida de los tres métodosdesarrollados, se encontró dentro de los límites establecidos, menor al 30%. Los objetivos de los parámetros de validación se encontraron. dentro de los límites establecidos por lo tanto la validación de los tres. métodos fue aceptada..

(20) XX. ABSTRACT This project was developed in order to validate the analytical procedures for the determination of silicon low range and high range, and manganese in clear samples and sewage. In the theoretical literature search was performed in order to become familiar with statistical concepts, which are very useful to apply in the analysis of data obtained during the development of the project. In the experimental part are different methods that could be used in the laboratory for the analysis of silicon and manganese, at standard for analyzing wastewater clear and methods were investigated. Once the method is chosen proceeded to perform measurements of parameters such as: the response function, linearity, limit of detection, limit of quantification, accuracy, precision and uncertainty. For the heteropoly blue rank analysis method to silicon in a working range of 0.05 was determined to 1 mg / l. Molibdosilicato method for analyzing range for silicon high working range of 1 to 500 mg / L in clear water and from 4 to 100 mg / l waste water was determined. For periodate oxidation method by a working range of 1 to 100 mg / l for clear water and from 5 to 100 mg / l waste water was determined. In response to the function range of silicon under a correlation coefficient of 0.9954 was obtained for silicon high rank correlation coefficient equal to 0.9989 and 0.9979 Manganese equals thereby determining the linearity in the range of concentrations studied. The expanded uncertainty of the three developed methods, are found within the limits, less than 30%. The objectives of the validation parameters were within the limits thus validating the three methods were accepted..

(21) XXI. PRESENTACION En el siguiente proyecto se realiza la validación de métodos de análisis de silicio en rango bajo y rango alto y manganeso en aguas claras y residuales en el Centro de Investigaciones y Control Ambiental – CICAM de la Escuela Politécnica Nacional. En el capítulo 1 “Introducción y objetivos”, se proporcionan la introducción a la problemática, justificando así la importancia de esta investigación, se plantean los objetivos de la misma y se determina su alcance. En el capítulo 2 “Marco teórico”, contiene la parte teórica de la tesis detallan definiciones a utilizar en el desarrollo, descripción de sistemas de gestión, normativa, tipos y procedimientos para la validación de métodos de ensayo. Además se realiza la investigación para el tratamiento estadísticos de los datos para determinar parámetros requeridos en el proceso de validación. En el capítulo 3 “Metodología”, presenta dos partes importantes en el desarrollo de la tesis. El primero puesta a punto del método, en el cual se realiza la revisión y elección de los métodos para la validación, se realiza ensayos preliminares, se describen los procedimientos de análisis, preparación de las muestras y calibración de equipos. La segunda parte es el sistema de validación en sí, se definen los parámetros de validación, se realiza el diseño experimental y estadístico del método de validación. En el capítulo 4 “Resultados y discusión”, se hace un análisis de los resultados obtenidos en las pruebas de laboratorio, se verifica si cumple con los parámetros de validación establecidos en el capítulo 3. En el capítulo 5 “Conclusiones y recomendaciones” contiene las conclusiones y recomendaciones en base a los objetivos planteados en esta investigación. En “Bibliografía” se presentan las bases científicas en las que se basó esta investigación. Finalmente en “Anexos” se incluyen los resultados de la pruebas preliminares, análisis del agua disponible en el laboratorio, preparación de soluciones para calibración del espectrofotómetro,. calibración. de. espectrofotómetro. HACH. DR. 2800,. diseño. experimental, linealidad de la función de respuesta de los métodos por cada día, concentración y porcentaje de recuperación de los métodos, ANOVA, diagramas causaefecto y cálculo de la incertidumbre expandida, especificaciones técnicas de los equipos, instructivo para la digestión microondas para los métodos de silicio y manganeso.

(22) 1. CAPITULO 1 1. INTRODUCCIÓN Y OBJETIVOS 1.1 INTRODUCCIÓN Desde hace varias décadas ha existido una creciente preocupación por el impacto de la actividad humana sobre el ambiente, en su calidad de proveedor de los recursos, también como generador y receptor de los residuos. Gran parte de los esfuerzos actuales de control ambiental están destinados a combatir la contaminación, por lo cual los gobiernos han adoptado medidas de carácter normativo y político para minimizar los efectos negativos y garantizar el cumplimiento de las normas sobre calidad ambiental. Para la obtención de adecuados niveles de calidad dentro de la diversidad de actividades desarrolladas en el campo industrial, doméstico y agrícola, es necesaria la realización de medidas sobre el producto. La calidad de estas medidas depende en gran parte de la calidad global de un laboratorio. Los laboratorios precisan demostrar que sus métodos analíticos proporcionan resultados fiables y adecuados para la finalidad o propósito perseguido, siendo estos resultados lo suficientemente confiables para que cualquier decisión basada en ellos, puedan tomarse con confianza. Debido a ello, es necesario que los laboratorios de análisis de este tipo de parámetros de control efectúen procedimientos de validación en sus métodos de ensayo, garantizando la fiabilidad, reproducibilidad y veracidad de sus resultados. En base a estas consideraciones, el Centro de Investigaciones y Control Ambiental (CICAM) de la Escuela Politécnica Nacional, laboratorio acreditado por la Organización de Acreditación Ecuatoriana (OAE), y conforme a la norma NTE INEN – ISO 17025:2006 tiene como parte de su política de calidad, la validación de sus métodos de ensayo. Una ventaja adicional al aseguramiento de la calidad, que se logra al implementar procesos de validación, es la creación de estrategias de control de calidad al obtener datos comparativos a largo plazo, afianzando de esta forma la calidad de resultados. En cuanto al laboratorio, debe proveer condiciones seguras de trabajo para sus técnicos analistas, mínimo impacto ambiental y ahorro en términos económicos. Para lo cual se requiere desarrollar el método más adecuado, amigable con el ambiente, optimización de.

(23) 2. recursos mínimo nivel de exposición de los técnicos a sustancias nocivas, esto se logra a través de procesos como el de validación.. 1.2 OBJETIVOS 1.2.1. OBJETIVO GENERAL. Desarrollar e implementar un sistema de validación de los métodos físico-químicos en muestras de aguas claras y residuales para los análisis de silicio en rango bajo y rango alto, y manganeso, basándose en las nomas ISO/IEC 17025, en el laboratorio del Centro de Investigaciones y Control Ambiental (CICAM) de la Escuela Politécnica Nacional.. 1.2.2 o. OBJETIVOS ESPECÍFICOS Documentar basándose en una investigación bibliográfica los métodos físicoquímicos empleados en la determinación de las concentraciones de silicio y manganeso, en muestras de agua.. o. Selección del método de análisis de cada analito.. o. Establecer para cada método los criterios de aceptación o rechazo de los diferentes parámetros analíticos dentro de un determinado nivel de confianza.. o. Desarrollar un registro documental de los resultados obtenidos en los ensayos y los informes finales de cada validación, con el propósito de proveer al laboratorio del CICAM de la evidencia objetiva que sustente el cumplimiento de las exigencias particulares de cada una de las metodologías.. 1.3 ALCANCE Con el propósito de validar los métodos analíticos para la determinación de silicio en rango bajo y rango alto y manganeso en muestras de aguas claras y residuales, en el Laboratorio del Centro de Investigaciones y Control Ambiental (CICAM), se procederá para cada método como se detalla a continuación: ·. Puesta a punto del método. Se recolectará la información necesaria acerca de cada método, con el fin de comprender sus características y limitaciones. Este proceso de comprensión será complementado con ensayos preliminares que permitan encontrar el procedimiento óptimo para la realización del análisis..

(24) 3. ·. Elección de los parámetros de validación y fijación de objetivos. Se definirán los parámetros que serán validados de acuerdo a la información obtenida en la puesta a punto del método, y se establecerán los objetivos de dichos parámetros bajo las normas de la bibliografía aplicable.. ·. Diseño experimental y estadístico. Se establecerá el diseño experimental, en el cual se especificarán los parámetros elegidos para la validación de cada método.. ·. Experimentación y realización de ensayos. Se realizará los ensayos programados de acuerdo al diseño experimental en condiciones de repetibilidad y reproducibilidad, siguiendo los procedimientos determinados para cada método en los pasos anteriores.. ·. Tratamiento estadístico de los datos obtenidos. Se procederá al tratamiento estadístico de los datos debidamente organizados, con el objetivo de determinar los parámetros de validación propios del laboratorio.. ·. Elaboración del informe y declaración del método validado. Se analizará el cumplimiento de los objetivos de validación y se generará la documentación que justifique y respalde cada etapa del proceso de validación del método..
