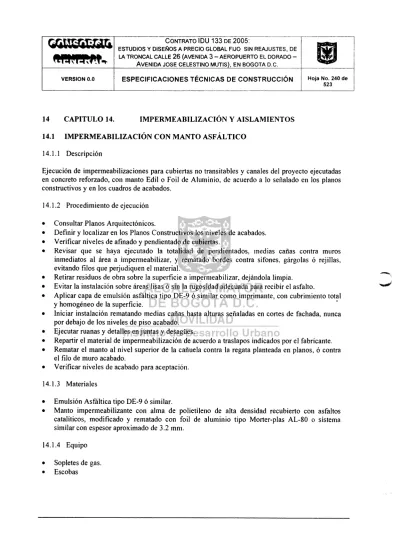

CONTRATO IDU 133 DE 2005:

(1)

~ CONTRATO IDU 133DE2005:

Ii

ESTUDIOS Y DISEÑOS A PRECIO GLOBAL FIJO SIN REAJUSTES, DE

~"~p.f,,,

...

LA TRONCAL CALLE26 (AVENIDA3-AEROPUERTO EL DORADO-AVENIDA JOSE CELESTINO MUTIS), EN BOGOTA D.C.

VERSION 0.0 ESPECIFICACIONES TÉCNICAS DE CONSTRUCCiÓN Hoja No. 240 de 523

14 CAPITULO 14. IMPERMEABILIZACIÓN Y AISLAMIENTOS 14.1 IMPERMEABILIZACIÓN CON MANTO ASFÁLTICO

14.1.1 Descripción

Ejecución de impenneabilizaciones para cubiertas no transitables y canales del proyecto ejecutadas en concreto reforzado, con manto Edil o Foil de Aluminio, de acuerdo a lo señalado en los planos constructivos y en los cuadros de acabados.

14.1.2 Procedimiento de ejecución • Consultar Planos Arquitectónicos.

• Definir y localizar en los Planos Constructivos los niveles de acabados. • Verificar niveles de afinado y pendientado de cubiertas.

• Revisar que se haya ejecutado la totalidad de pendientados, medias cañas contra muros inmediatos al área a impenneabilizar, y rematado bordes contra sifones, gárgolas ó rejillas, evitando filos que perjudiquen el material.

• Retirar residuos de obra sobre la superficie a impermeabilizar, dejándola limpia. • Evitar la instalación sobre áreas lisas ó sin la rugosidad adecuada para recibir el asfalto.

• Aplicar capa de emulsión asfáltica tipo DE-9 ó similar como imprimante, con cubrimiento total

y homogéneo de la superficie. .

• Iniciar instalación rematando medias cañas hasta alturas señaladas en cortes de fachada, nunca por debajo de los niveles de piso acabado.

• Ejecutar ruanas y detalles en juntas y desagües.

• Repartir el material de impenneabilización de acuerdo a traslapos indicados por el fabricante. • Rematar el manto al nivel superior de la cañuela contra la regata planteada en planos, ó contra

el filo de muro acabado.

• Verificar niveles de acabado para aceptación. 14.1.3 Materiales

• Emulsión Asfáltica tipo DE-9 ó similar.

• Manto impenneabilizante con alma de polietileno de alta densidad recubierto con asfaltos catalíticos, modificado y rematado con foil de aluminio tipo Morter-plas AL-80 o sistema similar con espesor aproximado de 3.2 mm.

(2)

1 ~

1 e

-CONTRATO IDU 133DE2005:

liI

ESTUDIOS Y DISE~OS A PRECIO GLOBAL FIJO SIN REAJUSTES, DE

~~"",~t~

LA TRONCAL CALLE 26(AVENIDA 3 - AEROPUERTO EL DORADO

-AVENIDA JOSE CELESTINO MUTIS1. EN BOGOTA D.C.

VERSION 0.0 _{ESPECIFICACIONES} _{TÉCNICAS DE CONSTRUCCiÓN} Hoja No. 241 de

523

14.1.5 Referencias yotras especificaciones • Norma NSR 98

• Normas NTC y ASTM 14.1.6 Medida y forma de pago

Se medirá y pagará por metro cuadrado (m2) de manto asfáltico debidamente instalado y aceptado

por la lnterventoría previo cumplimiento de las especificaciones y de los requisitos mínimos de acabados.

La medida será el resultado de cálculos efectuados sobre los Planos Arquitectónicos. No se medirá y por tanto no se pagará ningún tipo de elemento por metro lineal.

El precio unitario al que se pagará será el consignado en el contrato. El costo incluye: • Materiales.

• Equipos. • Mano de obra.

• Transporte dentro y fuera de la obra .

••••••

W

14.2 AFINADO CUBIERTAS PLANAS EN MORTERO.

14.2.1 Descripción

Nivelación y preparación de superficies irregulares y bruscas de losas estructurales macizas o placas aligeradas para recibir impermeabilizaciones en cubiertas y terrazas.

En mortero 1:3 impermeabilizado con un E= 3cm. A los niveles estipulados, de acuerdo a lo señalado en los planos constructivos y en los cuadros de acabados.

14.2.2 Procedimiento de ejecución • Consultar Planos Arquitectónicos. • Consultar Planos Estructurales.

• Definir y localizar en los Planos Arquitectónicos los niveles de acabados. • Retirar residuos de obra sobre la superficie a afinar, dejándola limpia y húmeda.

• Hilar los extremos del plano inclinado de cubierta sobre los niveles indicados para revisar volumen de afinado.

• Ejecutar maestras horizontales a distancias convenientes para que los vanos puedan ser nivelados con reglas de madera ó aluminio apoyadas en sus extremos.

• Llenar con mortero 1:3 de arena lavada, impermeabilizado integralmente (en líquido como Masterseal 501, Sika L Toxement la,Ó en polvo Omicrón, Toxement polvo) o similar entre los

niveles de las maestras con espesor mínimo de 3 cm.

(3)

-~ CONTRATO IDU 133 DE2005:

iI

ESTUDIOS Y DISEÑOS A PRECIO GLOBAL FIJO SIN REAJUSTES. DE

~f!f~~' ..•.

-AVENIDA JOSE CELESTINO MUTIS). EN BOGOTA D.C.

VERSION 0.0 ESPECIFICACIONES TÉCNICAS DE CONSTRUCCiÓN Hoja No. 242 de

523

• Obtener superficie horizontal, continua, libre de resaltos, apta según la Interventoría para recibir el acabado finalmente especificado.

• Ejecutar mediacañas de acuerdo a detalles en planos de corte de fachada para recibir impenneabilización ó el manto especificado.

• Acabar el piso con llana de madera, ó según especificación en planos. • Dejar fraguar.

• Revisar niveles finales para aceptación. 14.2.3 Tolerancias para aceptación • Variaciones de nivel de±3 mm.

14.2.4 Materiales

• Mortero de arena lavada en proporción 1:3

• Aditivos para impermeabilización integral aprobados por lnterventoría. (Masterseal 501, Sika 1, Toxement ¡a, ó en polvo Omicrón, Toxement polvo) o similar.

14.2.5 Equipo

• Equipo menor de albañilería. 14.2.6 Medida y forma de pago

Se medirá y pagará por metro cuadrado (m:!) de afinado con mortero de pendiente debidamente ejecutado en obra y aceptado por la Interventoría previo cumplimiento de las especificaciones y de los requisitos mínimos de acabados.

La medida será el resultado de cálculos efectuados sobre los Planos Arquitectónicos. El precio unitario al que se pagará será el consignado en el contrato. El costo incluye:

• Materiales. • Equipos. • Mano de obra.

• Transporte dentro y fuera de la obra.

14.3 IMPERMEABILIZACIÓN FLEXIBLE CON BASE ACRÍLICA.

14.3.1 Descripción

(4)

e

•

• ",.,..

_•

w

•

--

CONTRATO IDU 133 DE2005:

li1

ESTUDIOS Y DISE~OS A PRECIO GLOBAL FIJO SIN REAJUSTES, DE

~"~~~t~

LA TRONCAL CALLE26 (AVENIDA3 - AEROPUERTO EL DORADO-AVENIDA JOSE CELESTINO MUTIS), EN BOGOTA D.C.

VERSION 0.0 _{ESPECIFICACIONES} _{TÉCNICAS DE CONSTRUCCiÓN} Hoja No. 243 de 523

Elaborado a base de cemento, arenas de granulometría seleccionada y resinas acrílicas. A los niveles estipulados de acuerdo a lo señalado en los planos constructivos y en los cuadros de acabados.

14.3.2 Procedimiento de ejecución Consultar Planos Arquitectónicos. Consultar Planos Estructurales.

Definir y localizar en los Planos Arquitectónicos los niveles de acabados. Retirar residuos de obra sobre la superficie a afinar, dejándola limpia yhúmeda.

Hilar los extremos del plano inclinado de cubierta sobre los niveles indicados para revisar volumen de afinado.

La superficie debe estar sana y limpia (libre de grasa, polvo, pintura. agentes curadores u otras materias extrañas).

Hay que reparar las grietas con Sellantes.

Los descascaramientos con un mortero preparado con impermeabilizante.

Antes de la aplicación del producto se debe saturar la superficie con agua, evitando encharcamientos.

Una vez mezclado el impermeabilizante acrilico, se debe aplicar antes de transcurrir l hora (20 OC).

Aplique mínimo 2 manos con brocha o rodillo, colocando la segunda cuando la primera haya secado. (aprox. 4 horas).

Revisar niveles finales para aceptación. 14.3.3 Tolerancias para aceptación • Variaciones de nivel de ± 3 mm. 14.3.4 Materiales

• Mortero de arena lavada en proporción 1:3

• Aditivos para impermeabilización integral aprobados por Interventoría. (Masterseal 501, Sika 1, Toxement la,Ó en polvo Omicrón, Toxement polvo) o similar.

14.3.5 Equipo

• Equipo menor de albañilería. 14.3.6 Medida y forma de pago

Se medirá y pagará por metro cuadrado (m2) de afinado con mortero de pendiente debidamente

ejecutado en obra y aceptado por la Interventoría previo cumplimiento de las especificaciones y de los requisitos mínimos de acabados.

(5)

li1

ESTUDIOS Y DISEI'JOSA PRECIO GLOBAL FIJO SIN REAJUSTES, DE

~~f!f,M-t-

LA TRONCAL CALLE26(AVENIDA 3-AEROPUERTO EL DORADO-AVENIDA JOSE CELESTINO MUTIS), EN BOGOTA D.C.

VERSION 0.0 ESPECIFICACIONES TÉCNICAS DE CONSTRUCCiÓN Hoja No. 244 de 523

15 CAPITULO 15. PAÑETES Y ENCHAPES 15.1 PISO EN PIZARRA DE 40 CM X 40 EM.

15.1.1 Descripción

Instalación de pisos en Pizarra de 40 cm x 40 cm, color Beige o similar, tráfico 5, tipo Pizarra Brasilera o similar, Las piedras naturales como los mármoles, granitos, piedras areniscas, pizarras, calizas, etc. son productos de la naturaleza, por 10 tanto la presencia de vetas, variaciones de color y tono son características propias del material. En algunos casos puede presentar grietas y fisuras propias de su origen natural. Las muestras exhibidas y/o entregadas pueden presentar variaciones con respecto a los materiales despachados, aún siendo la misma referencia y procedencia. Las Pizarras son rocas metamorfas de estructura foliácea con contenido de sílice y minerales. Se extraen en bloques de las canteras hasta obtener trozos de las medidas deseadas y posterionnente separar las lajas mediante golpes de maquinas espacadoras o cincel que permiten el desprendimiento de las láminas, obteniendo una superficie rústica e irregular 10 cual constituye su atractivo principal. • Tabletas de 27x27, 40x40, 45x45, 27x60 todas en Icm de espesor

• Placas a medidas máximas de 2.20xl.20mt, en espesóres de 2y 3 cm.

En el caso de la Pizarra en acabado Natural sus usos pueden estar en pisos de gran tráfico como lo son Centros Comerciales, Restaurantes, Aeropuertos, Plazoletas, Parques o Alamedas. Y se aplicaran acuerdo con la localización y las especificaciones establecidas en los planos constructivos y en los planos arquitectónicos.

15.1.2 Procedimiento de ejecución

• Consultar planos arquitectónicos yverificar localización.

• Verificar lotes de fabricación para garantizar texturas ycolores uniformes. • Verificar niveles y pendientes.

• Definir despieces y orden de colocación de tabletas, dejando las piezas cortadas (si se requieren) en lugar menos visible.

• Remojar el lote de material por seis horas.

• Retirar el material del agua por 10 menos dos horas antes de su instalación. • Preparar la pega.

• Alinear las hiladas con hilos transversales.

• Extender la pega sobre la losa humedecida con espesor mínimo de 3 mm. • Colocar hiladas transversales sucesivas, dejando un piso uniforme y continuo. • Detallar especialmente el área contra rejillas y sifones.

(6)

,,...

\..'

~ CONTRATO IDU 133 DE2005:

liI

M!f~",M

..•.

• Emboquillar el piso con lechada de cemento blanco y por medio de una espátula de caucho. • Realizar primera limpieza de la tableta dos horas después del fraguado inicial del emboquillado. • Ejecutar segunda limpieza 24 horas después de realizada la primera.

• Verificar niveles, pendientes y alineamientos para aceptación. 15.1.3 Materiales

• Pizarra de 40 cm x 40 cm, color negro, tráfico 5, tipo Alfa Pizarra Brasilera o similar, de línea y color según especificaciones arquitectónicas

• Cemento gris o Mortero de pega (Adhebal, Binda Extra, Adhertoc o similar) • Cemento Blanco

15.1.4 Equipo

• Equipo menor de albai'iilería. • Cortadora de baldosín

• Equipo para mezcla de morteros. 15.1.5 Referencias y otras especificaciones • Norma NSR 98

• Normas NTC y ASTM 15.1.6 Medida y forma de pago

Se medirá y pagará por metro cuadrado (m2) de piso en Cerámica Blanca 20 x 20cm y/o en

cerámica 33 x 33cm (primera clase) instalado y debidamente aceptado por la Interventoría previa verificación de los resultados de los ensayos y del cumplimiento de las tolerancias para aceptación y de los requisitos mínimos de acabados.

La medida será el resultado de cálculos efectuados sobre planos arquitectónicos. No se medirán y por tanto no se pagarán elementos por metros lineales. El precio unitario al que se pagará será el consignado en el contrato. El costo incluye:

15.2 TABLET A CERÁMICA 0.27 X 0.45

15.2.1 Descripción

(7)

liJ

~~",~,

...

LA TRONCAL CALLE 26(AVENIDA 3 - AEROPUERTO EL

DORADO-AVENIDA JOSE CELESTINO MUTIS), EN BOGOTA D.C.

VERSION 0.0 ESPECIFICACIONES TÉCNICAS DE CONSTRUCCiÓN Hoja No. 246 de

523

Requisitos mínimos para enchapes de muros en Tableta Cerámica 0.27 x 0.45 Pulpis Beige Ref. 455179061 Corona o similar, de acuerdo con la localización y las especificaciones contenidas dentro de los planos arquitectónicos y de detalle. La Tableta es un producto de gres extruído, elaborado con arcillas que cocidas a altas temperaturas se vitrifican totalmente logrando baja absorción, alta resistencia a la abrasión, al ataque de agentes químicos y a la rotura. Como resultado de este proceso se presenta variación de tonos y tamaños en el producto final. Los fonnatos, colores y texturas que se ofrecen en las tabletas preemiten una gran variedad de diseños en la instalación. Producto diseñado para pisos exteriores e interiores sometidos a tráfico alto en instalaciones de tipo residencial, institucional, comercial e industrial. La Tableta no es un elemento estructural. Su comportamiento depende del elemento estructural que lo soporta. En caso de ser utilizados en ambientes químicamente agresivos se aplicaran acuerdo con la localización y las especificaciones establecidas en los planos constructivos y en los planos arquitectónicos.

• Consultar Planos Arquitectónicos y verificar localización. • Verificar plomos y niveles.

• Verificar en fonna cuidadosa la compra de material de un mismo lote de fabricación, para garantizar un baldosín de primera calidad, de igual tamaño y color.

• Remojar el material en agua durante 24 horas antes de pegarlo. • Humedecer el pañete.

• Plomar y nivelar.

• Estampillar con lechada de cemento gris, cubriendo el 100% de la superficie de la baldosa. • Iniciar colocación por la hilada inferior.

• Plomar y nivelar hilada por hilada.

• Enchapar hasta altura indicada en Planos Arquitectónicos. • Emboquillar con lechada de cemento blanco.

• Limpiar con trapo limpio y húmedo tres horas después de la emboquillada. • Dar brillo, pasando estopa impregnada con ACPM.

• Proteger filos con perfiles ó wing de plástico.

• No aceptar tabletas y/o baldosas con defonnaciones ó aristas en mal estado y diferente tonalidad.

• Dejar remates en rincones ó sectores menos visibles. • Verificar plomos, alineamientos y niveles para aceptación.

:~

15.2.3 Materiales

• Tableta cerámico, de primera calidad en dimensión de 0.27m x 0.45m. • Cemento Gris ó Mortero de Pega (Adhebal, Binda Extra, Adhertoc) o similar • Cemento blanco para el emboquillado

(8)

e

liI

ftr!f~f!f:~'~

LA TRONCAL CALLE26 {AVENIDA3-AEROPUERTO EL DORADO-AVENIDA JOSE CELESTINO MUTIS1, EN BOGOTA D.C.

VERSION 0.0 _{ESPECIFICACIONES} _{TÉCNICAS DE CONSTRUCCiÓN} _{Hoja No. 247 de} 523

15.2.4 Equipo

• Herramienta menor para albañilería. 15.2.5 Referencias y otras especificaciones • Nonna NSR 98

• Nonnas NTC y ASTM

15.2.6 Medida y fonna de pago

Se medirá y pagará por metro cuadrado (m:!) de enchape, incluidos filos y remates con sus correspondientes wings ó perfiles de plástico. debidamente instalados y recibidos a satisfacción por la Interventoría. La medida se realizará con base en cálculos realizados sobre planos arquitectónicos. El valor será el precio unitario estipulado dentro del contrato e incluye:

••••• • Transportes dentro y fuera de la obra.

•

"""

.,

15.3 PAÑETE IMPERMEABILIZADO INTEGRALMENTE

15.3.1 Descripción

Ejecución de recubrimientos de muros en interiores, con capas de mortero impenneabilizado 1:4 para zonas húmedas. elementos utilizados con inyección o mezcla de impenneabilizante, definiendo las superficies de los mismos, a ser acabadas en enchapes de cerámica de acuerdo a lo señalado en los Planos Constructivos y en los Cuadros de Acabados.

15.3.2 Procedimiento de ejecución Consultar Planos Arquitectónicos. Consultar Planos Estructurales. Consultar NSR 98.

Definir y localizar en los Planos Constructivos los muros a ser enchapados en cerámica. Ejecutar prolongaciones hidráulicas e instalaciones eléctricas.

Instalar incrustaciones de mampostería.

Definir en la totalidad de la mampostería las caras a pañetar. Retirar brozas y resaltos significativos.

(9)

i1

ESTUDIOS Y DISEÑOS A PRECIO GLOBAL FIJO SIN REAJUSTES. DE

~~",~,~

LA TRONCAL CALLE 26 (AVENIDA 3 - AEROPUERTO EL

DORADO-AVENIDA JOSE CELESTINO MUTIS). EN BOGOTA D,C,

523

• Preparar el pañete en proporciones indicadas - Mortero 1:4 con arena de Peña.

• Impermeabilizar la mezcla con un impermeabilizante integral líquido o en polvo siguiendo las especificaciones del fabricante.

• Arrojar con firmeza la mezcla al muro. • Instalar boquilleras y guías.

• Mantener los plomos de muros a escuadra formando ángulo recto entre ellos. • Retapar y alisar el pañete con llana de madera.

• Ejecutar juntas de control, de construcción y unión de elementos estructurales y no estructurales.

• Moldear los filos.

• Verificar niveles, plomos y alineamientos. • Curar el pañete.

• Limpiar superficies de muros. • Proteger muros contra la intemperie.

15.3.3 Materiales

• Mortero 1:4 de cemento y arena de peña

• Impermeabilizante Integral para mortero (Sika-l, Masterseal 501, Toxement lA, Omicrón,

Toxement Polvo) o similar.

...;

-.."

15.3.4 Equipo

• Equipo menor de albañilería.

• Equipo para transporte vertical y horizontal. • Equipo para mezcla de morteros.

15.3;5 Referencias y otras especificaciones • Norma NSR 98.

• Normas NTC y ASTM. 15.3.6 Medida y forma de pago

Se medirá y pagará por metro cuadrado (m2) de pañete liso sobre mampostería ejecutado, ya sea

sobre superficies quebradas, curvas, planas, machones, mochetas ó muretes y cualquiera que sea su altura y longitud. Los filos, dilataciones y goteras que necesiten ejecutarse deberán incluirse dentro del valor de metro cuadrado de pañete. Todo lo anterior debidamente aceptado por la InterventorÍa previa yaceptación de los requisitos mínimos de acabados.

(10)

·",,-1"

1".,

~W&

CONTRATO IDU 133DE2005:

..•

(,

li1

~~~MIIt-

7

En este valor se incluye el mortero de pega y los materiales, equipo y mano de obra para ejecución de juntas entre elementos estructurales y no estructurales.

15.4 PAÑETE IMPERMEABILIZADO PARA MUROS EXTERIORES.

15.4.1 Descripción

Ejecución de recubrimientos de muros Exteriores con capas de mortero impermeabilizado 1:4 para exteriores, elementos utilizados con inyección o mezcla de impermeabilizante definiendo las superficies de los mismos, a ser acabadas en estucos, pinturas o enchapes de acuerdo a lo señalado en los Planos Constructivos y en los Cuadros de Acabados.

••••••

liIIIIJf • Consultar Planos Arquitectónicos.

• Consultar Planos Estructurales. • Consultar NSR 98.

• Definir y localizar en los Planos Constructivos.

• Definir en la totalidad de la mampostería las caras a pañetar.

• Iniciar la actividad cuando se hayan concluido las prolongaciones hidráulicas, instalaciones eléctricas e incrustaciones de mampostería.

• Retirar brozas y resaltos significativos.

• Realizar nivelación y plomada de muros a pañetar. • Elaborar líneas maestras cada 3 mts. máximo. • Definir los plomos finos.

• Preparar el pañete en proporciones indicadas - Mortero 1:4 con arena de Peña. • Arrojar con firmeza la mezcla al muro.

• Instalar boquilleras y guías.

• Llenar con pafíete y enrasar las superficies.

• Mantener los plomos de muros a escuadra fonnando ángulo recto entre ellos. • Retapar y alisar el pañete con llana de madera.

• Ejecutar juntas de control, de construcción y unión de elementos estructurales y no estructurales.

• Moldear los filos.

• Verificar niveles, plomos y alineamientos. • Curar el pañete.

• Limpiar superficies de muros.

(11)

-00l~

Ii

~~f!f,".,.

VERSION 0.0 _{ESPECIFICACIONES} _{TÉCNICAS DE CONSTRUCCiÓN} HOja No. 250 de 523

• Proteger muros contra la intemperie. 15.4.3 Materiales

• Mortero 1:4 con cemento y arena de peña.

• Impermeabilizante Integral para mortero (Sika-l, Masterseal 501, Toxement lA, Omicrón, Toxement Polvo) o similar.

15.4.4 Equipo

15.4.5 Referencias y otras especificaciones • Nonna NSR 98

• Normas NTC y ASTM 15.4.6 Medida y fonna de pago

Se medirá y pagará por metro cuadrado (m2) de pañete liso sobre mampostería ejecutado, ya sea

sobre superficies quebradas, curvas, planas, machones, mochetas ó muretes y cualquiera que sea su altura y longitud. Los filos, dilataciones y goteras que necesiten ejecutarse deberán incluirse dentro del valor de metro cuadrado de pañete. Todo lo anterior debidamente aceptado por la Interventoría previa y aceptación de los requisitos mínimos de acabados.

La medida será el resultado de cálculos efectuados sobre Planos Arquitectónicos. No se medirá y por tanto no se pagará ningún tipo de elemento por metro lineal. No se medirán y por tanto no se pagarán las aberturas y/o vanos para puertas y ventanas. El precio unitario al que se pagará será el consignado en el contrato. El costo incluye:

15.5 PAÑETES LISOS MUROS INTERIORES

15.5.1 Descripción

'1

(12)

e

•

~

•

• liI

1 f!f!I

~P!P,~, ••.

-AVENIDA JOSE CELESTINO MUTIS), EN BOGOTA D.C.

VERSION 0.0 _{ESPECIFICACIONES} _{TÉCNICAS DE CONSTRUCCiÓN} Hoja No. 251 de

523

Ejecución de recubrimientos de muros con capas de mortero definiendo las superficies de los mismos, a ser acabadas en estucos, pinturas o enchapes de acuerdo a lo señalado en los Planos Constructivos y en los Cuadros de Acabados.

15.5.2 Procedimiento de ejecución Consultar Planos Arquitectónicos. Consultar Planos Estmcturales. Consultar NSR 98.

Definir y localizar en los Planos Constmctivos.

Definir en la totalidad de la mampostería las caras a pafietar.

Iniciar la actividad cuando se hayan concluido las prolongaciones hidráulicas, instalaciones eléctricas e incmstaciones de mampostería.

Retirar brozas y resaltos significativos.

Realizar nivelación y plomada de muros a pañetar. Elaborar líneas maestras cada 3 ms. máximo. Definir los plomos finos.

Preparar el pañete en proporciones indicadas - Mortero 1:4 con arena de Pefia. Arrojar con finneza la mezcla al muro.

Instalar boquilleras y guías.

Llenar con pañete y enrasar las superficies.

Mantener los plomos de muros a escuadra formando ángulo recto entre ellos. Retapar y alisar el pañete con llana de madera.

Ejecutar juntas de control. de construcción y unión de elementos estructurales y no estructurales.

Moldear los filos.

Verificar niveles, plomos y alineamientos. Curar el pañete.

Limpiar superficies de muros. Proteger muros contra la intemperie. 15.5.3 Materiales

• Mortero 1:4 con cemento y arena de peña 15.5.4 Equipo

(13)

li1

ESTUDIOS Y DISEIÍJOS A PRECIO GLOBAL FIJO SIN REAJUSTES, DE

~~~,M ..•.

LA TRONCAL CALLE 26 (AVENIDA 3 - AEROPUERTO EL DORADO

-AVENIDA JOSE CELESTINO MUTIS), EN BOGOTA D.C.

523

• Normas NTC y ASTM 15.5.6 Medida y fOfila de pago

Se medirá y pagará por metro cuadrado (m2) de paí'íete liso sobre mampostería ejecutado, ya sea

sobre superficies quebradas, curvas, planas, machones, mochetas ó muretes y cualquiera que sea su altura y longitud. Los filos, dilataciones y goteras que necesiten ejecutarse deberán incluirse dentro del valor de metro cuadrado de paí'íete. Todo lo anterior debidamente aceptado por la lnterventoría previa y aceptación de los requisitos mínimos de acabados.

La medida será el resultado de cálculos efectuados sobre Planos Arquitectónicos. No se medirá y por tanto no se pagará ningún tipo de elemento por metro lineal. No se medirán y por tanto no se pagarán las aberturas y/o vanos para puertas y ventanas. El precio unitario al que se pagará será el consignado en el contrato. El costo incluye:

15.6 PAÑETES LISOS BAJO PLACA.

15.6.1 Descripción

Ejecución de pañetes de cielos rasos en pañetes de arena de peña y cemento aplicados directamente bajo losas de concreto de acuerdo a lo seí'íalado en los Planos Constructivos y en los Cuadros de Acabados.

15.6.2 Procedimiento de ejecución • Consultar Planos Arquitectónicos. • Consultar Planos Estructurales. • Consultar NSR 98.

• Definir y localizar en los Planos Constructivos los cielos rasos a pañetar. • Limpiar la superficie de cualquier residuo.

• Humedecer la superficie.

• Elaborar líneas maestras cada 3 mts. máximo. • Definir los niveles de acabado.

• Verificar nivel del perímetro del cielo raso respecto a los de la losa.

(14)

e

liI

~~f!f,M.,.

LA TRONCAL CALLE 26 (AVENIDA 3-AEROPUERTO EL

DORADO-AVENIDA JOSE CELESTINO MUTIS1, EN BOGOTA D.C.

523

135

• Fraguar por 12 horas.

• Revestir con una segunda capa de afinado con mortero 1:5. • Enrasar las superficies hasta quedar completamente lisas.

• Ejecutar juntas de control, de construcción y unión entre el cielo raso y los muros de elementos estructurales y no estructurales.

• Verificar niveles finales para aceptación. 15.6.3 Materiales

• Mortero en proporción 1:4 de cemento yarena de peña. 15.6.4 Equipo

15.6.5 Referencias y otras especificaciones

"...,

••••

• Norma NSR 98 • Normas NTC y ASTM

15.6.6 Medida y fonna de pago

Se medirá y pagará por metro cuadrado (m2) de pañete liso bajo placa ejecutado, ya sea sobre

superficies quebradas, curvas, planas y cualquiera que sea su altura y longitud. Los filos, dilataciones y goteras que necesiten ejecutarse deberán incluirse dentro del valor de metro cuadrado de pañete. Todo lo anterior debidamente aceptado por la Interventoría previa y aceptación de los requisitos mínimos de acabados.

La medida será el resultado de cálculos efectuados sobre Planos Arquitectónicos. No se medirá y por tanto no se pagará ningún tipo de elemento por metro lineal. No se medirán y por tanto no se pagarán las aberturas y/o vanos para claraboyas y marquesinas. El precio unitario al que se pagará será el consignado en el contrato. El costo incluye:

(15)

~,. ~

li1

M!f~p.'t~'

••.

LA TRONCAL CALLE 26 (AVENIDA 3-AEROPUERTO EL

523

15.7 PISO CERÁMICO 0.27 X 0.25/27.

15.7.1 Descripción

Requisitos mínimos para enchapes de muros en cerámica plana y unicolor de 27 x 0.25, tipo Corona ó similar, La cerámica está fabricada a partir de finas arcillas, cocidas a alta temperatura y cuya superficie está recubierta por varias capas de esmalte de alta dureza. El control de calidad se efectúa a lo largo del proceso de producción y es certificado periódicamente mediante la realización de ensayos en laboratorios nacionales y extranjeros que garantizan un producto de excelente calidad, tipo exportación. Producto diseñado para pisos y paredes exteriores e interiores, sometidas a trático peatonal, en instalaciones de tipo residencial, institucional, comercial e industrial. La cerámica no es un elemento estructural. Su comportamiento depende del elemento de acuerdo con la localización y las especificaciones contenidas dentro de los Planos Arquitectónicos y de Detalle.

• Remojar el material en agua durante 24 horas antes de pegarlos. • Humedecer el pañete.

• Estampillar con lechada de cemento gris, cubriendo el 100% de la superficie de la baldosa. • Iniciar colocación por la hilada inferior.

• Plomar y nivelar hilada por hilada.

• Enchapar hasta altura indicada en Planos Arquitectónicos. • Emboquillar con lechada de cemento blanco.

• Proteger filos con perfiles ó wing de aluminio.

• No aceptar tabletas y/o baldosas con deformaciones ó aristas en mal estado y diferente tonalidad.

• Dejar remates en rincones ó sectores menos visibles. • Verificar plomos, alineamientos y niveles para aceptación. 15.7.3 Materiales

• Baldosín cerámico Corona ó similar, de primera calidad en dimensión de 27 X 0.25 color. • El Contratista debe atender en forma cuidadosa la compra de material de un mismo número de

fabricación, para garantizar un baldosín de primera calidad, de igual tamaño y color • Cemento Gris ó Mortero de Pega (Adhebal, Binda Extra, Adhertoc)

• Cemento blanco para el emboquillado • Perfiles ó wing de aluminio

-,

(16)

('J¡t~

liI

ft"~f!f,~'

.•.

LA TRONCAL CALLE26 (AVENIDA 3 AEROPUERTO EL DORADO -AVENIDA JOSE CELESTINO MUTIS), EN BOGOTA D.C.

VERSION 0.0 _{ESPECIFICACIONES} _TÉCNICAS _{DE CONSTRUCCiÓN} Hoja No. 255 de 523

15.7.4 Equipo

• Herramienta menor para albañilería. 15.7.5 Referencias y otras especificaciones • Norma NSR 98

• Normas NTC y ASTM

15.7.6 Medida y forma de pago

Se medirá y pagará por metro cuadrado (m2) de enchape, incluido filos y remates con sus correspondientes wings ó perfiles de aluminio, debidamente instaladas y recibida a satisfacción por la Interventoría. La medida se realizará con base en cálculos realizados sobre Planos Arquitectónicos. El valor será el precio unitario estipulado dentro del contrato e incluye:

",..., • Transportes dentro y fuera de la obra. ~

15.8 ENCHAPE EN PORCELANATO DE 60 CM X 60 CM.

15.8.1 Descripción

Requisitos mínimos para Enchape en Porcelanato de 60 cm X 60 cm color Gris Vinotinto y Beige o similar. de acuerdo con la localización y las especificaciones contenidas dentro de los planos arquitectónicos y de detalle.

• Verificar en forma cuidadosa la compra de material de un mismo lote de fabricación, para garantizar un enchape de primera calidad, de igual tamaño y color.

• Remojar el material en agua durante 24 horas antes de pegarlo. • Humedecer el pañete.

• Estampillar con pegador y/o lechada de cemento gris, cubriendo el 100% de la superficie de la baldosa.

• Iniciar colocación por la hilada inferior según el plano. • Plomar y nivelar hilada por hilada.

• Enchapar hasta medidas en Planos Arquitectónicos.

(17)

-\' ~.

iI

~~p.f,~,.,.

LA TRONCAL CALLE 26 (AVENIDA 3 - AEROPUERTO EL

523

• Emboquillar con lechada de cemento blanco y/o Boquilla del color del enchape. • Limpiar con trapo limpio y húmedo tres horas después de la emboquillada.

• Dejar remates en rincones ó sectores menos visibles. • Verificar plomos, alineamientos y niveles para aceptación.

15.8.3 Materiales

• Enchape en Poecelanato de 60 cm X 60 cm color Gris Vinotinto y Beige o similar. • Cemento Gris ó Mortero de Pega (Adhebal, Binda Extra, Adhertoc, Pegacor) o similar • Cemento blanco para el emboquillado (Boquilla)

15.8.4 Equipo

• Herramienta menor para albafíilería. 15.8.5 Referencias y otras especificaciones • Norma NSR 98

• Nonnas NTC y ASTM 15.8.6 Medida y forma de pago

Se medirá y pagará por metro cuadrado (m2) de enchape, incluidos remates con sus

correspondientes wings ó perfiles de plástico, debidamente instalados y recibidos a satisfacción por la Interventoría.

La medida se realizará con base en cálculos realizados sobre planos arquitectónicos. El valor será el precio unitario estipulado dentro del contrato e incluye:

• Transportes dentro y fuera de la obra.

15.9 BORDILLO PARA DUCHA O.20M

15.9.1 Descripción

(18)

~~ CONTRATO IDU 133DE2005:

li1

...j

f!f!f~p.f,

ft.'.•.

LA TRONCAL CALLE 26(AVENIDA 3 - AEROPUERTO EL

VERSION 0.0 _{ESPECIFICACIONES} _{TÉCNICAS DE CONSTRUCCiÓN} _{Hoja No. 257 de}

523

40 X 40, de acuerdo con la localización y las especificaciones contenidas dentro de los planos arquitectónicos y de detalle.

• Consultar planos arquitectónicos y verificar localización. • Verificar plomos y niveles.

• Conformar la poceta con mampostería ejecutada en ladrillo tolete común colocado de canto y con altura de 20 cm.

• Pañetar muros con mortero impermeabilizado integralmente. • Remojar el material en agua durante 24 horas antes de pegarlos. • Humedecer el paílete.

• Estampillar con lechada de cemento gris ó mortero de pega, cubriendo el 100% de la superficie de la baldosa.

• Iniciar colocación de la baldosa.

• Emboquillar con lechada de cemento blanco.

• Dejar remates en rincones ó sectores menos visibles. • Verificar niveles, plomos y acabados para aceptación.

15.9.3 Materiales • Ladrillo tolete común

• Baldosín cerámico Corona o similar, de primera calidad en dimensión de 20 X 20 • Cemento gris o Mortero de Pega (Adhebal, Binda Extra, Adhertoc) o similar • Cemento blanco para el emboquillado

15.9.4 Equipo

• Herramienta menor para albañilería. 15.9.5 Referencias yotras especificaciones • Norma NSR 98

• Normas NTC y ASTM

15.9.6 Medida y forma de pago

(19)

liI

ESTUDIOS Y DISEtilOS A PRECIO GLOBAL FIJO SIN REAJUSTES, DE

~~f!f,M.•.

VERSION 0.0 ESPECIFICACIONES TÉCNICAS DE CONSTRUCCIÓN Hoja No. 258 de 523

correspondientes wings ó perfiles de plástico, debidamente instaladas y recibida a satisfacción por la lnterventorÍa. La medida se realizará con base en cálculos realizados sobre Planos Arquitectónicos. El valor será el precio unitario estipulado dentro del contrato e incluye:

16 CAPITULO 16. PINTURAS 16.1 ESTUCO SOBRE MUROS

16.1.1 Descripción

Consiste en emparejar y pulir las superficies pañetadas, con el fin de obtener unas propiedades adecuadas para recibir la pintura; especialmente se requiere textura fina, superficie plana y buena coherencia.

16.1.1.1 Las características requeridas de la mezcla son:

• Fraguado retardado para que el pintor pueda atesar el material preparado con agua. • Aumento del volumen al fraguar.

• Resistencia mecánica y coherencia adecuadas.

Adicionalmente, los materiales de mezcla tales como el yeso y el cemento requieren almacenamiento en zonas secas para evitar su deterioro y la aplicación del estuco se debe realizar sobre superficies planas, libres de polvo y otros contaminantes.

• La mezcla de materiales se agrega al agua de amasado hasta obtener una consistencia adecuada y homogénea; la aplicación se efectúa con llana por zonas (área aproximada de 2 m2), y el número de manos es normalmente 5, aplicadas en diferentes direcciones para llenar las

imperfecciones del pañete. •

• Los extremos de cada zona aplicada se dejan normalmente en ángulo ("chaflanados") para obtener una mejor adherencia del estuco nuevo sobre el viejo en los empates.

• El estuco aplicado debe dejarse secar bien antes de pintar.

16.1.3 Materiales

• Cemento: Norma ICONTEC 121 y 32l.

• Yeso de construcción Tipo Vencedor o Similar. • Tiempo de fraguado Vicat lento.
