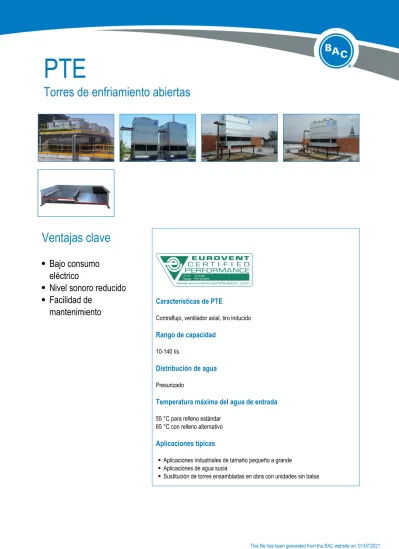

PTE Torres de enfriamiento abiertas

(1)

PTE

Torres de enfriamiento abiertas

Ventajas clave

Bajo consumo eléctrico

Nivel sonoro reducido Facilidad de

mantenimiento

Características de PTE

Contraflujo, ventilador axial, tiro inducido

Rango de capacidad

10-140 l/s

Distribución de agua

Presurizado

Temperatura máxima del agua de entrada

55 °C para relleno estándar

65 °C con relleno alternativo

Aplicaciones típicas

Aplicaciones industriales de tamaño pequeño a grande Aplicaciones de agua sucia

Sustitución de torres ensambladas en obra con unidades sin balsa

This file has been generated from the BAC website on: 01/07/2021 For more up to date information, visit: https://www.baltimoreaircoil.eu/es/productos/PTE

(2)

Bajo consumo eléctrico

Enfriamiento evaporativo para un ahorro de energía en todo el sistema a temperaturas de funcionamiento más bajas.

El ventilador axial utiliza la mitad de energía que unidades similares de ventilador centrífugo.

Las prestaciones térmicas de PTE han sido evaluadas y certificadas por Eurovent.

Elevada eficacia del relleno Versapak probada en fábrica con un máximo contacto aire/agua a bajas pérdidas de carga del aire

Motores de ventilador de alta eficiencia

Nivel sonoro reducido

La PTE cuenta con ventiladores axiales de bajo nivel sonoro. Para reducir este ruido aún más, escoja un ventilador ultrasilencioso.

La atenuación de sonido diseñada, probada y calificada en fábrica está disponible para una reducción del ruido aún mayor en la impulsión.

Los silenciadores de agua permiten alcanzar niveles sonoros similares a los de las torres de flujo cruzado. Los silenciadores de agua presentan siempre ventiladores ultrasilenciosos.

Facilidad de mantenimiento

La torre de enfriamiento abierta PTE tiene un mantenimiento más sencillo que el de otras torres de enfriamiento de flujo a contracorriente inducido.

Distribución del agua BranchLok: ramales extraíbles para una fácil limpieza.

Filtros de acción múltiple para facilitar la extracción sin herramientas.

Módulos de paquetes de relleno, con asas y paneles laterales desmontables opcionales para una inspección y una sustitución más sencillas.

Ajustadores de motor: de acceso externo y con una llave de bloqueo para alinear el motor y tensar las correas con facilidad.

Acceso completo a la balsa de agua fría al retirar los filtros de acción múltiple.

Ventiladores fácilmente accesibles a través de una puerta de acceso corredera.

El puerto de limpieza opcional ayuda a eliminar sedimentos y lodo de la balsa de la torre de enfriamiento.

Cajón anticavitación del filtro de succión extraíble.

Envío e instalación de PTE sencillos

El sistema InterLok libre de fugas permite un rápido montaje de la torre PTE en obra. Instale la balsa en la sección superior sin masilla selladora de por medio.

El tamaño compacto de PTE la hace perfecta para espacios reducidos.

En muchos casos se puede enviar mediante contenedores.

(3)

Seguridad operativa

Las torres PTE, fáciles de limpiar e inspeccionar, reducen los riesgos higiénicos derivados de las bacterias (como legionela) o la película de su interior.

Balsa de agua fría autolimpiable y relleno sobre balsa inclinada para el lavado de la suciedad y los residuos.

Eliminadores de gotas de alta eficacia comprobados en fábrica y certificados por Eurovent.

Los filtros de acción múltiple bloquean la luz solar para evitar el crecimiento biológico en la torre, filtrar el aire y evitar las salpicaduras de agua al exterior.

El sistema de filtración de la balsa opcional evita que los sedimentos se depositen en la balsa de agua fría.

¿Está interesado en las torres de enfriamiento PTE para el enfriamiento de su agua del proceso? Póngase en contacto con su representante de BAC para obtener más información.

Descargas

PTE Torres de enfriamiento abiertas

PTE torres de enfriamiento abiertas (brochure) Operating and Maintenance PTE

Rigging and Installation PTE

Powered by TCPDF (www.tcpdf.org)

(4)

Principio de funcionamiento

Torres de enfriamiento abiertas Principio de funcionamiento

El agua (1) del proceso caliente procedente de la fuente de calor entra en el sistema de pulverización (2) situado en la parte superior de la torre de enfriamiento, desde donde se distribuye al relleno o al medio de transferencia de calor (3). Al mismo tiempo, el ventilador axial (4), situado en la parte superior de la unidad, emite el aire desde los lados de la unidad (5) sobre el relleno. Los filtros de acción múltiple (6) protegen la torre de los residuos que llegan a la unidad. Cuando el agua del proceso contacta con el aire frío, este se calienta y parte del agua del proceso se evapora, lo que elimina el calor del agua restante. La balsa inclinada (7) recoge el agua enfriada, tras lo cual esta vuelve a la fuente de calor del proceso (8). El aire (9) caliente saturado pasa en primer lugar por los eliminadores de gotas (10), que retiran las gotas de agua del aire, y, a continuación, abandona la torre por la parte superior.

¿Desea utilizar la torre de enfriamiento PTE para enfriar su agua de proceso? Póngase en contacto con su representante de BAC local para obtener más información.

This file has been generated from the BAC website on: 01/07/2021 For more up to date information, visit: https://www.baltimoreaircoil.eu/es/productos/principio-de-funcionamiento-de-PTE

(5)

Detalles constructivos

Torres de enfriamiento abiertas Detalles constructivos

1. Opciones de materiales

El acero grueso galvanizado por inmersión en caliente se utiliza en los paneles de acero de la unidad externa y los elementos estructurales dotados con protección anticorrosiva Baltiplus.

El exclusivo revestimiento híbrido Baltibond es un añadido opcional.

Se trata de un revestimiento de polímero híbrido utilizado para prolongar la vida útil y que se aplica antes del montaje a todos los componentes de acero galvanizado por inmersión en caliente de la unidad.

Paneles y elementos estructurales opcionales de acero inoxidable en contacto con el agua de tipo 304L o 316L para aplicaciones extremas.

O la alternativa económica: una balsa de agua fría de acero

inoxidable en contacto con el agua. Sus componentes principales y la propia balsa son de acero inoxidable. El resto está protegido con el revestimiento híbrido Baltibond.

2. Medio de transferencia de calor

Nuestro medio de transferencia de calor es el relleno Versapak. Su rendimiento térmico se ha comprobado en pruebas de rendimiento térmico exhaustivas en laboratorio y ofrece una eficiencia del sistema sin parangón.

Diseño de relleno acanalado en bloques fáciles de manipular, levantar y quitar.

En polipropileno inmune a la putrefacción, la desintegración y la descomposición. Opcional en material ignífugo. Para un

funcionamiento por encima de 55°C, pruebe nuestro relleno de alta temperatura opcional, que puede utilizarse con agua de entrada a una temperatura de hasta 65°C.

El panel lateral desmontable y los bloques de relleno con tiradores de elevación son una opción adicional.

This file has been generated from the BAC website on: 01/07/2021 For more up to date information, visit: https://www.baltimoreaircoil.eu/es/productos/detalles-constructivos-de-PTE

(6)

3. Sistema de movimiento de aire

El sistema de ventilación de PTE cuenta con dos poleas de aluminio, correa y motor montado externamente en la fábrica. Junto con los robustos cojinetes del eje del ventilador y el motor Impervix de BAC, garantiza una eficiencia operativa óptima durante todo el año.

Ventilador(es) axial(es) de bajo consumo y silencioso(s) en aluminio resistente a la corrosión, revestidos por el cilindro del ventilador con rejilla protectora extraíble. Fácilmente accesibles a través de una puerta de acceso corredera. Para reducir el ruido aún más, escoja un ventilador ultrasilencioso con impacto mínimo sobre el rendimiento térmico.

Tuberías de engrase prolongadas con engrasadores fácilmente accesibles para lubricar los rodamientos del eje del ventilador.

Nuestros eliminadores de gotas están elaborados en plástico resistente a los rayos UV e inmune a la putrefacción, la desintegración y la descomposición. Además, su rendimiento ha sido evaluado y certificado por Eurovent. Se montan en secciones que se manipulan y extraen con facilidad, lo que permite un acceso óptimo al interior.

La entrada de aire está formada por filtros de acción múltiple de plástico resistente a los rayos UV. Bloqueo de la luz solar para evitar el crecimiento biológico en la torre y el filtro de aire, así como detener las salpicaduras de agua al exterior.

4. Sistema de distribución de agua

Está integrado por:

El exclusivo sistema BranchLok, que incluye ramales de

pulverización, puerta de limpieza del colector externo y pulverizadores antiobstrucción de plástico asegurados con juntas de goma. Sistema de limpieza sin parangón: retirada de los ramales sin

herramientas para una inspección y un lavado fáciles.

Balsa inclinada de agua fría fácilmente accesible, con filtros anticavitación, llenado y conexión de rebosadero.

¿Interesado en la torre de enfriamiento PTE? Póngase en contacto con su representante de BAC local.

(7)

(8)

Opciones y accesorios

Torres de enfriamiento abiertas Opciones y accesorios

A continuación encontrará una lista con los principales accesorios y opciones de PTE. Si el accesorio o la opción que necesita no aparecen en ella, diríjase a su representante de BAC local.

Relleno y panel lateral desmontable

Los módulos de paquetes de relleno Versapak de BAC, con tiradores y paneles laterales desmontables facilitan la inspección y la sustitución del relleno.

Atenuación sonora

La reducción del ruido en la impulsión de aire nos acerca a los equipos de enfriamiento silenciosos.

This file has been generated from the BAC website on: 01/07/2021 For more up to date information, visit: https://www.baltimoreaircoil.eu/es/productos/opciones-y-accesorios-de-PTE

(9)

Ventilador ultrasilencioso

Reduzca el ruido del ventilador aún más con ventiladores de bajo nivel sonoro probados en fábrica.

Batería antipenacho

En la impulsión de su torre de enfriamiento se instala una batería de impulsión aleteada que se conecta en serie con la batería húmeda. Esto reduce o elimina los penachos y amplía la capacidad de

enfriamiento en seco.

Conexión de balsa remota

El mejor modo de evitar la congelación de una balsa es utilizar la variedad remota en una zona con calefacción. El apagado de la bomba de circulación permite que toda el agua de la distribución, en suspensión y en la balsa se desplace libremente a la balsa auxiliar.

Beckenheizungspaket

Gracias a nuestras resistencias instaladas en fábrica, el agua permanece a 4 °C y nunca se congela , ni siquiera durante el tiempo de inactividad de los equipos, y con independencia del frío que haga en el exterior.

(10)

Plataformas, escalerilla, jaula de seguridad y barandilla

Para una inspección y un mantenimiento más fáciles y seguros, desde la parte superior de la unidad pueden instalarse plataformas, escalerillas, jaulas de seguridad y barandillas.

Motor con pescante de extracción

Para una fácil extracción o elevación del motor lateral.

Conjunto de control eléctrico del nivel de agua

Para un control del nivel de agua totalmente preciso, sustituya la válvula mecánica estándar por nuestro control eléctrico de nivel de agua.

(11)

Interruptor antivibraciones

Cuando se produce una vibración excesiva, el ventilador se apaga, lo que garantiza la seguridad operativa de su equipo de enfriamiento.

Equipo de tratamiento de agua

Los dispositivos para el tratamiento de agua de control son necesarios para garantizar un cuidado adecuado del agua de la torre de enfriamiento. No solo ayudan a proteger los componentes y el paquete de relleno, controlando la corrosión, la formación de incrustaciones y la suciedad, sino que también evitan la proliferación de bacterias dañinas, como legionela, en el agua de recirculación.

Filtro

Los separadores y los filtros de arena eliminan eficazmente los sólidos suspendidos en el agua de recirculación, reducen los costes de limpieza del sistema y optimizan los resultados de tratamiento del agua. La filtración le ayuda a mantener limpia el agua de recirculación.

(12)

Sistema de barrido de la balsa

El sistema de filtración de la balsa evita que los sedimentos se depositen en la balsa de agua fría de la unidad. Se instala un sistema completo de tuberías, incluyendo pulverizadores en la balsa de la torre para conexión a la unidad de filtrado.

Puerto de limpieza

El puerto de limpieza facilita la eliminación de los sedimentos y lodos de la balsa de la torre de enfriamiento cuando se limpia y lava.

Bridas

Las bridas facilitan las conexiones de tuberías in situ.

(13)

PTE 0709A

Torres de enfriamiento abiertas Engineering data

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Esta página incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones están sujetos a cambio sin previo aviso.

Prestaciones de la torre de enfriamiento PTE en condiciones estándar Last update: 01/07/2021

PTE 0709A

1. Entrada agua; 2. Salida agua; 3. Llenado; 4. Rebosadero; 5. Vaciado.

This file has been generated from the BAC website on: 01/07/2021 For more up to date information, visit: https://www.baltimoreaircoil.eu/es/productos/PTE-0709A

(14)

Modelo Pesos (kg) Dimensiones (mm) Caudal de aire (m3/s)

Motor del ventilador (kW)

Entrada de fluido DN (mm)

Salida de fluido DN (mm)

Llenado DN (mm) Peso en f

uncionami ento (kg)

Peso de expedició

n (kg)

Sección más pesada batería (kg)

L W H

PTE 0 709A-3 H-L1

3040 2100 820 2737 2216 3964 14.8 (1x)

4.0

(1x) 150

(1x) 200

(1x) 40

PTE 0 709A-3 J-L1

3050 2100 830 2737 2216 3964 16.7 (1x)

5.5

(1x) 150

(1x) 200

(1x) 40

PTE 0 709A-3 L-L1

3100 2150 880 2737 2216 3964 20.8 (1x)

11.0

(1x) 150

(1x) 200

(1x) 40

PTE 0 709A-4 J-L1

3160 2220 830 2737 2216 4269 15.7 (1x)

5.5

(1x) 150

(1x) 200

(1x) 40

PTE 0 709A-4 K-L1

3170 2230 830 2737 2216 4269 17.2 (1x)

7.5

(1x) 150

(1x) 200

(1x) 40

PTE 0 709A-4 L-L1

3210 2260 830 2737 2216 4269 19.5 (1x)

11.0

(1x) 150

(1x) 200

(1x) 40

PTE 0 709A-3 H-L2

6050 4150 820 5480 2216 4269 29.7 (2x)

4.0

(2x) 150

(2x) 200

(1x) 40

PTE 0 709A-3 J-L2

6060 4160 830 5480 2216 4269 33.8 (2x)

5.5

(2x) 150

(2x) 200

(1x) 40

PTE 0 709A-3 L-L2

6110 4210 880 5480 2216 4269 41.9 (2x)

11.0

(2x) 150

(2x) 200

(1x) 40

PTE 0 709A-4 J-L2

6280 4390 830 5480 2216 4573 31.6 (2x)

5.5

(2x) 150

(2x) 200

(1x) 40

PTE 0 709A-4 K-L2

6290 4400 830 5480 2216 4573 34.6 (2x)

7.5

(2x) 150

(2x) 200

(1x) 40

PTE 0 709A-4 L-L2

6330 4440 830 5480 2216 4573 39.2 (2x)

11.0

(2x) 150

(2x) 200

(1x) 40

PTE 0 709A-3 H-L3

9060 6210 820 8275 2216 4573 45.0 (3x)

4.0

(3x) 150

(3x) 200

(2x) 40

PTE 0 709A-3 J-L3

9060 6220 830 8275 2216 4573 51.2 (3x)

5.5

(3x) 150

(3x) 200

(2x) 40

PTE 0 709A-3 L-L3

9110 6270 880 8275 2216 4573 63.5 (3x)

11.0

(3x) 150

(3x) 200

(2x) 40

PTE 0 709A-4 J-L3

9400 6560 830 8275 2216 4878 47.9 (3x)

5.5

(3x) 150

(3x) 200

(2x) 40

PTE 0 709A-4 K-L3

9410 6570 830 8275 2216 4878 52.3 (3x)

7.5

(3x) 150

(3x) 200

(2x) 40

PTE 0 709A-4

9450 6610 830 8275 2216 4878 59.2 (3x)

11.0

(3x) 150

(3x) 200

(2x) 40

(15)

L-L3

(16)

PTE 0809A - 0812A

Torres de enfriamiento abiertas Engineering data

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Esta página incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones están sujetos a cambio sin previo aviso.

Prestaciones de la torre de enfriamiento PTE en condiciones estándar Last update: 01/07/2021

PTE 0809A - 0812A

1. Entrada agua; 2. Salida agua; 3. Llenado; 4. Rebosadero; 5. Vaciado

This file has been generated from the BAC website on: 01/07/2021 For more up to date information, visit: https://www.baltimoreaircoil.eu/es/productos/PTE-0809A-0812A

(17)

n (kg)

L W H

PTE 0 809A-3 J-L1

3340 2260 880 2737 2394 4002 17.5 (1x)

5.5

(1x) 200

(1x) 40

PTE 0 809A-3 K-L1

3350 2270 890 2737 2394 4002 19.2 (1x)

7.5

(1x) 200

(1x) 40

PTE 0 809A-3 L-L1

3390 2310 930 2737 2394 4002 21.8 (1x)

11.0

(1x) 200

(1x) 40

PTE 0 809A-4 K-L1

3480 2400 920 2737 2394 4307 18.0 (1x)

7.5

(1x) 200

(1x) 40

PTE 0 809A-4 L-L1

3520 2440 920 2737 2394 4307 20.4 (1x)

11.0

(1x) 200

(1x) 40

PTE 0 809A-4 M-L1

3530 2450 920 2737 2394 4307 22.2 (1x)

15.0

(1x) 200

(1x) 40

PTE 0 812A-3 L-L1

4210 2690 940 3651 2394 4116 26.8 (1x)

11.0

(1x) 200

(1x) 40

PTE 0 812A-3 M-L1

4210 2700 940 3651 2394 4116 29.2 (1x)

15.0

(1x) 200

(1x) 40

PTE 0 812A-3 N-L1

4250 2730 940 3651 2394 4116 31.5 (1x)

18.5

(1x) 200

(1x) 40

PTE 0 812A-4 M-L1

4370 2850 1090 3651 2394 4421 27.2 (1x)

15.0

(1x) 200

(1x) 40

PTE 0 812A-4 N-L1

4400 2880 1090 3651 2394 4421 29.1 (1x)

18.5

(1x) 200

(1x) 40

PTE 0 812A-4 O-L1

4410 2900 1090 3651 2394 4421 30.9 (1x)

22.0

(1x) 200

(1x) 40

PTE 0 809A-3 J-L2

6640 4470 880 5480 2394 4307 35.3 (2x)

5.5

(2x) 200

(1x) 40

PTE 0 809A-3 K-L2

6650 4480 890 5480 2394 4307 38.7 (2x)

7.5

(2x) 200

(1x) 40

PTE 0 809A-3 L-L2

6680 4520 930 5480 2394 4307 43.9 (2x)

11.0

(2x) 200

(1x) 40

PTE 0 809A-4 K-L2

6910 4750 920 5480 2394 4611 36.2 (2x)

7.5

(2x) 200

(1x) 40

PTE 0 809A-4 L-L2

6950 4790 920 5480 2394 4611 41.1 (2x)

11.0

(2x) 200

(1x) 40

PTE 0 809A-4

6960 4800 920 5480 2394 4611 44.7 (2x)

15.0

(2x) 200

(1x) 40

(18)

M-L2 PTE 0 812A-3 L-L2

8320 5290 940 7304 2394 4421 54.4 (2x)

11.0

(2x) 200

(1x) 40

PTE 0 812A-3 M-L2

8330 5300 940 7304 2394 4421 59.4 (2x)

15.0

(2x) 200

(1x) 40

PTE 0 812A-3 N-L2

8360 5330 940 7304 2394 4421 63.5 (2x)

18.5

(2x) 200

(1x) 40

PTE 0 812A-4 M-L2

8630 5600 1090 7304 2394 4726 55.2 (2x)

15.0

(2x) 200

(1x) 40

PTE 0 812A-4 N-L2

8660 5630 1090 7304 2394 4726 59.0 (2x)

18.5

(2x) 200

(1x) 40

PTE 0 812A-4 O-L2

8680 5650 1090 7304 2394 4726 62.3 (2x)

22.0

(2x) 200

(1x) 40

PTE 0 809A-3 J-L3

9930 6690 880 8275 2394 4611 53.4 (3x)

5.5

(3x) 200

(2x) 40

PTE 0 809A-3 K-L3

9940 6700 890 8275 2394 4611 58.5 (3x)

7.5

(3x) 200

(2x) 40

PTE 0 809A-3 L-L3

9980 6740 930 8275 2394 4611 66.3 (3x)

11.0

(3x) 200

(2x) 40

PTE 0 809A-4 K-L3

10340 7100 920 8275 2394 4916 54.8 (3x)

7.5

(3x) 200

(2x) 40

PTE 0 809A-4 L-L3

10380 7140 920 8275 2394 4916 62.0 (3x)

11.0

(3x) 200

(2x) 40

PTE 0 809A-4 M-L3

10390 7140 920 8275 2394 4916 67.5 (3x)

15.0

(3x) 200

(2x) 40

PTE 0 812A-3 L-L3

12440 7890 940 11018 2394 4726 82.1 (3x)

11.0

(3x) 200

(2x) 40

PTE 0 812A-3 M-L3

12440 7900 940 11018 2394 4726 89.7 (3x)

15.0

(3x) 200

(2x) 40

PTE 0 812A-3 N-L3

12480 7930 940 11018 2394 4726 95.9 (3x)

18.5

(3x) 200

(2x) 40

PTE 0 812A-4 M-L3

12900 8350 1090 11018 2394 5031 83.3 (3x) 15.0

(3x) 200

(2x) 40

PTE 0 812A-4 N-L3

12930 8380 1090 11018 2394 5031 89.1 (3x) 18.5

(3x) 200

(2x) 40

PTE 0 812A-4 O-L3

12950 8400 1090 11018 2394 5031 94.0 (3x) 22.0

(3x) 200

(2x) 40

(19)

PTE 1009A - 1012A

Torres de enfriamiento abiertas Engineering data

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Esta página incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones están sujetos a cambio sin previo aviso.

Prestaciones de la torre de enfriamiento PTE en condiciones estándar Last update: 01/07/2021

PTE 1009A - 1012A

(20)

n (kg)

L W H

PTE 1 009A-3 K-L1

3940 2780 1100 2737 2997 4530 22.7 (1x)

7.5

(1x) 200

(1x) 40

PTE 1 009A-3 L-L1

3980 2810 1130 2737 2997 4530 25.7 (1x)

11.0

(1x) 200

(1x) 40

PTE 1 009A-3 M-L1

3990 2820 1140 2737 2997 4530 28.1 (1x)

15.0

(1x) 200

(1x) 40

PTE 1 009A-4 L-L1

4130 2970 1090 2737 2997 4835 23.9 (1x)

11.0

(1x) 200

(1x) 40

PTE 1 009A-4 M-L1

4140 2970 1090 2737 2997 4835 26.1 (1x)

15.0

(1x) 200

(1x) 40

PTE 1 009A-4 N-L1

4170 3010 1090 2737 2997 4835 27.9 (1x)

18.5

(1x) 200

(1x) 40

PTE 1 012A-3 M-L1

4950 3330 1300 3651 2997 4607 34.1 (1x)

15.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 012A-3 N-L1

4990 3360 1330 3651 2997 4607 36.5 (1x)

18.5

(1x) 200

(1x) 250

(1x) 40

PTE 1 012A-3 O-L1

5000 3380 1350 3651 2997 4607 38.6 (1x)

22.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 012A-4 M-L1

5130 3510 1300 3651 2997 4911 31.9 (1x)

15.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 012A-4 N-L1

5170 3540 1300 3651 2997 4911 34.2 (1x)

18.5

(1x) 200

(1x) 250

(1x) 40

PTE 1 012A-4 O-L1

5180 3560 1300 3651 2997 4911 36.0 (1x)

22.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 009A-3 K-L2

7830 5500 1100 5480 2997 4835 45.4 (2x)

7.5

(2x) 200

(2x) 40

PTE 1 009A-3 L-L2

7860 5540 1130 5480 2997 4835 51.5 (2x)

11.0

(2x) 200

(2x) 40

PTE 1 009A-3 M-L2

7870 5550 1140 5480 2997 4835 56.2 (2x)

15.0

(2x) 200

(2x) 40

PTE 1 009A-4 L-L2

8170 5840 1090 5480 2997 5445 47.9 (2x)

11.0

(2x) 200

(2x) 40

PTE 1 009A-4 M-L2

8170 5850 1090 5480 2997 5445 52.1 (2x)

15.0

(2x) 200

(2x) 40

PTE 1 009A-4

8210 5880 1090 5480 2997 5445 55.7 (2x)

18.5

(2x) 200

(2x) 40

(21)

N-L2 PTE 1 012A-3 M-L2

9810 6560 1300 7328 2997 4911 68.3 (2x)

15.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 012A-3 N-L2

9840 6600 1330 7328 2997 4911 73.2 (2x)

18.5

(2x) 200

(2x) 250

(1x) 40

PTE 1 012A-3 O-L2

9860 6610 1350 7328 2997 4911 77.4 (2x)

22.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 012A-4 M-L2

10170 6930 1300 7328 2997 5216 63.9 (2x)

15.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 012A-4 N-L2

10200 6960 1300 7328 2997 5216 68.5 (2x)

18.5

(2x) 200

(2x) 250

(1x) 40

PTE 1 012A-4 O-L2

10220 6970 1300 7328 2997 5216 72.4 (2x)

22.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 009A-3 K-L3

11710 8220 1100 8275 2997 5140 68.9 (3x)

7.5

(3x) 200

(2x) 40

PTE 1 009A-3 L-L3

11750 8260 1130 8275 2997 5140 78.0 (3x)

11.0

(3x) 200

(2x) 40

PTE 1 009A-3 M-L3

11760 8270 1140 8275 2997 5140 85.1 (3x)

15.0

(3x) 200

(2x) 40

PTE 1 009A-4 L-L3

12200 8710 1090 8275 2997 5445 72.4 (3x)

11.0

(3x) 200

(2x) 40

PTE 1 009A-4 M-L3

12210 8720 1090 8275 2997 5445 78.9 (3x)

15.0

(3x) 200

(2x) 40

PTE 1 009A-4 N-L3

12240 8750 1090 8275 2997 5445 84.3 (3x)

18.5

(3x) 200

(2x) 40

PTE 1 012A-3 M-L3

14660 9790 1300 11018 2997 5216 103.5 (3x) 15.0

(3x) 200

(3x) 250

(2x) 40

PTE 1 012A-3 N-L3

14690 9830 1330 11018 2997 5216 110.9 (3x) 18.5

(3x) 200

(3x) 250

(2x) 40

PTE 1 012A-3 O-L3

14710 9840 1350 11018 2997 5216 117.2 (3x) 22.0

(3x) 200

(3x) 250

(2x) 40

PTE 1 012A-4 M-L3

15200 10340 1300 11018 2997 5521 96.7 (3x) 15.0

(3x) 200

(3x) 250

(2x) 40

PTE 1 012A-4 N-L3

15240 10370 1300 11018 2997 5521 103.5 (3x) 18.5

(3x) 200

(3x) 250

(2x) 40

PTE 1 012A-4 O-L3

15250 10390 1300 11018 2997 5521 109.4 (3x) 22.0

(3x) 200

(3x) 250

(2x) 40

(22)

PTE 1212A

Torres de enfriamiento abiertas Engineering data

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Esta página incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones están sujetos a cambio sin previo aviso.

Prestaciones de la torre de enfriamiento PTE en condiciones estándar Last update: 01/07/2021

PTE 1212A

(23)

n (kg)

L W H

PTE 1 212A-3 M-L1

5620 3810 1420 3651 3607 4759 39.9 (1x)

15.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 212A-3 N-L1

5650 3840 1460 3651 3607 4759 42.8 (1x)

18.5

(1x) 200

(1x) 250

(1x) 40

PTE 1 212A-3 O-L1

5660 3860 1470 3651 3607 4759 45.2 (1x)

22.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 212A-4 N-L1

5870 4060 1510 3651 3607 5064 40.4 (1x)

18.5

(1x) 200

(1x) 250

(1x) 40

PTE 1 212A-4 O-L1

5880 4080 1510 3651 3607 5064 42.7 (1x)

22.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 212A-4 P-L1

5940 4130 1510 3651 3607 5064 46.5 (1x)

30.0

(1x) 200

(1x) 250

(1x) 40

PTE 1 212A-3 M-L2

11130 7520 1420 7328 3607 5064 79.7 (2x)

15.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 212A-3 N-L2

11160 7560 1460 7328 3607 5064 85.4 (2x)

18.5

(2x) 200

(2x) 250

(1x) 40

PTE 1 212A-3 O-L2

11180 7570 1470 7328 3607 5064 90.3 (2x)

22.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 212A-4 N-L2

11600 7990 1510 7328 3607 5369 80.8 (2x)

18.5

(2x) 200

(2x) 250

(1x) 40

PTE 1 212A-4 O-L2

11620 8010 1510 7328 3607 5369 85.3 (2x)

22.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 212A-4 P-L2

11670 8070 1510 7328 3607 5369 92.9 (2x)

30.0

(2x) 200

(2x) 250

(1x) 40

PTE 1 212A-3 M-L3

16650 11230 1420 11018 3607 5369 120.5 (3x) 15.0

(3x) 200

(3x) 250

(2x) 40

PTE 1 212A-3 N-L3

16680 11270 1460 11018 3607 5369 129.1 (3x) 18.5

(3x) 200

(3x) 250

(2x) 40

PTE 1 212A-3 O-L3

16690 11280 1470 11018 3607 5369 136.4 (3x) 22.0

(3x) 200

(3x) 250

(2x) 40

PTE 1 212A-4 N-L3

17340 11930 1510 11018 3607 5673 121.8 (3x) 18.5

(3x) 200

(3x) 250

(2x) 40

PTE 1 212A-4 O-L3

17350 11940 1510 11018 3607 5673 128.7 (3x) 22.0

(3x) 200

(3x) 250

(2x) 40

PTE 1 212A-4

17410 12000 1510 11018 3607 5673 140.2 (3x) 30.0

(3x) 200

(3x) 250

(2x) 40

(24)

P-L3

(25)

Atenuación sonora

Torres de enfriamiento abiertas Engineering data

OBSERVACIÓN: No utilizar para construcción. Consulte las dimensiones y pesos certificados por la fábrica.

Esta página incluye datos actuales en la fecha de publicación, que deben volver a confirmarse en el momento de la compra. En interés de la mejora del producto, las especificaciones, pesos y dimensiones están sujetos a cambio sin previo aviso.

Prestaciones de la torre de enfriamiento PTE en condiciones estándar Last update: 01/07/2021

Atenuación sonora

1. Atenuador de descarga.

This file has been generated from the BAC website on: 01/07/2021 For more up to date information, visit: https://www.baltimoreaircoil.eu/es/downloads/BAC Academy-PS-CRM-training-course-APS

(26)

Modelo Dimensiones (mm) Pesos (kg)

D Ht Descarga

PTE 0709A-3H-L1 2133 5344 215

PTE 0709A-3J-L1 2133 5344 215

PTE 0709A-3L-L1 2133 5344 215

PTE 0709A-4J-L1 2133 5649 215

PTE 0709A-4K-L1 2133 5649 215

PTE 0709A-4L-L1 2133 5649 215

PTE 0709A-3H-L2 2133 5649 215

PTE 0709A-3J-L2 2133 5649 215

PTE 0709A-3L-L2 2133 5649 215

PTE 0709A-4J-L2 2133 5953 215

PTE 0709A-4K-L2 2133 5953 215

PTE 0709A-4L-L2 2133 5953 215

PTE 0709A-3H-L3 2133 5953 215

PTE 0709A-3J-L3 2133 5953 215

PTE 0709A-3L-L3 2133 5953 215

PTE 0709A-4J-L3 2133 6258 215

PTE 0709A-4K-L3 2133 6258 215

PTE 0709A-4L-L3 2133 6258 215

PTE 0809A-3J-L1 2133 5382 231

PTE 0809A-3K-L1 2133 5382 231

PTE 0809A-3L-L1 2133 5382 231

PTE 0809A-4K-L1 2133 5687 231

PTE 0809A-4L-L1 2133 5687 231

PTE 0809A-4M-L1 2133 5687 231

PTE 0812A-3L-L1 2133 5496 174

PTE 0812A-3M-L1 2133 5496 174

PTE 0812A-3N-L1 2133 5496 174

PTE 0812A-4M-L1 2133 5801 174

PTE 0812A-4N-L1 2133 5801 174

PTE 0812A-4O-L1 2133 5801 174

PTE 0809A-3J-L2 2133 5687 231

PTE 0809A-3K-L2 2133 5687 231

PTE 0809A-3L-L2 2133 5687 231

PTE 0809A-4K-L2 2133 5991 231

PTE 0809A-4L-L2 2133 5991 231

PTE 0809A-4M-L2 2133 5991 231

PTE 0812A-3L-L2 2133 5801 174

PTE 0812A-3M-L2 2133 5801 174

PTE 0812A-3N-L2 2133 5801 174

PTE 0812A-4M-L2 2133 6106 174

PTE 0812A-4N-L2 2133 6106 174

PTE 0812A-4O-L2 2133 6106 174

PTE 0809A-3J-L3 2133 5991 231

PTE 0809A-3K-L3 2133 5991 231

PTE 0809A-3L-L3 2133 5991 231

PTE 0809A-4K-L3 2133 6296 231

PTE 0809A-4L-L3 2133 6296 231

PTE 0809A-4M-L3 2133 6296 231

PTE 0812A-3L-L3 2133 6106 174

PTE 0812A-3M-L3 2133 6106 174

PTE 0812A-3N-L3 2133 6106 174

PTE 0812A-4M-L3 2133 6411 174

PTE 0812A-4N-L3 2133 6411 174

PTE 0812A-4O-L3 2133 6411 174

PTE 1009A-3K-L1 2336 5910 209

PTE 1009A-3L-L1 2336 5910 209

(27)

PTE 1009A-3M-L1 2336 5910 209

PTE 1009A-4L-L1 2336 6215 209

PTE 1009A-4M-L1 2336 6215 209

PTE 1009A-4N-L1 2336 6215 209

PTE 1012A-3M-L1 2336 5987 209

PTE 1012A-3N-L1 2336 5987 209

PTE 1012A-3O-L1 2336 5987 209

PTE 1012A-4M-L1 2336 6291 209

PTE 1012A-4N-L1 2336 6291 209

PTE 1012A-4O-L1 2336 6291 209

PTE 1009A-3K-L2 2336 6215 209

PTE 1009A-3L-L2 2336 6215 209

PTE 1009A-3M-L2 2336 6215 209

PTE 1009A-4L-L2 2336 6825 209

PTE 1009A-4M-L2 2336 6825 209

PTE 1009A-4N-L2 2336 6825 209

PTE 1012A-3M-L2 2336 6291 209

PTE 1012A-3N-L2 2336 6291 209

PTE 1012A-3O-L2 2336 6291 209

PTE 1012A-4M-L2 2336 6596 209

PTE 1012A-4N-L2 2336 6596 209

PTE 1012A-4O-L2 2336 6596 209

PTE 1009A-3K-L3 2336 6520 209

PTE 1009A-3L-L3 2336 6520 209

PTE 1009A-3M-L3 2336 6520 209

PTE 1009A-4L-L3 2336 6825 209

PTE 1009A-4M-L3 2336 6825 209

PTE 1009A-4N-L3 2336 6825 209

PTE 1012A-3M-L3 2336 6596 209

PTE 1012A-3N-L3 2336 6596 209

PTE 1012A-3O-L3 2336 6596 209

PTE 1012A-4M-L3 2336 6901 209

PTE 1012A-4N-L3 2336 6901 209

PTE 1012A-4O-L3 2336 6901 209

PTE 1212A-3M-L1 2743 6139 288

PTE 1212A-3N-L1 2743 6139 288

PTE 1212A-3O-L1 2743 6139 288

PTE 1212A-4N-L1 2743 6444 288

PTE 1212A-4O-L1 2743 6444 288

PTE 1212A-4P-L1 2743 6444 288

PTE 1212A-3M-L2 2743 6444 288

PTE 1212A-3N-L2 2743 6444 288

PTE 1212A-3O-L2 2743 6444 288

PTE 1212A-4N-L2 2743 6749 288

PTE 1212A-4O-L2 2743 6749 288

PTE 1212A-4P-L2 2743 6749 288

PTE 1212A-3M-L3 2743 6749 288

PTE 1212A-3N-L3 2743 6749 288

PTE 1212A-3O-L3 2743 6749 288

PTE 1212A-4N-L3 2743 7053 288

PTE 1212A-4O-L3 2743 7053 288

PTE 1212A-4P-L3 2743 7053 288
