El objeto es el suministro y colocación de los asientos del Palacio Municipal de Deportes de Palma de Mallorca.

1

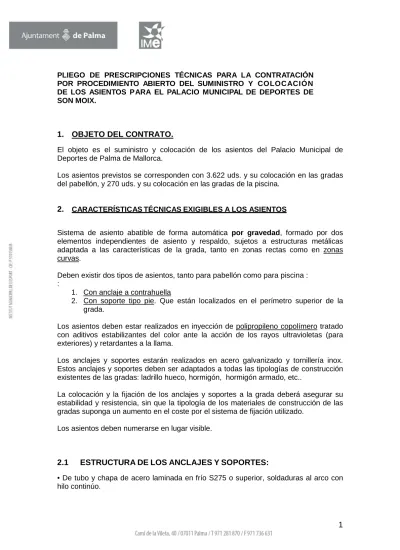

PLIEGO DE PRESCRIPCIONES TÉCNICAS PARA LA CONTRATACIÓN

POR PROCEDIMIENTO ABIERTO DEL SUMINISTRO Y COLOCACIÓN

DE LOS ASIENTOS PARA EL PALACIO MUNICIPAL DE DEPORTES DE

SON MOIX.

1. OBJETO DEL CONTRATO.

El objeto es el suministro y colocación de los asientos del Palacio Municipal de

Deportes de Palma de Mallorca.

Los asientos previstos se corresponden con 3.622 uds. y su colocación en las gradas

del pabellón, y 270 uds. y su colocación en las gradas de la piscina.

2.

CARACTERÍSTICAS TÉCNICAS EXIGIBLES A LOS ASIENTOS

Sistema de asiento abatible de forma automática por gravedad, formado por dos

elementos independientes de asiento y respaldo, sujetos a estructuras metálicas

adaptada a las características de la grada, tanto en zonas rectas como en zonas

curvas.

Deben existir dos tipos de asientos, tanto para pabellón como para piscina :

:

1. Con anclaje a contrahuella

2. Con soporte tipo pie. Que están localizados en el perímetro superior de la

grada.

Los asientos deben estar realizados en inyección de polipropileno copolímero tratado

con aditivos estabilizantes del color ante la acción de los rayos ultravioletas (para

exteriores) y retardantes a la llama.

Los anclajes y soportes estarán realizados en acero galvanizado y tornillería inox.

Estos anclajes y soportes deben ser adaptados a todas las tipologías de construcción

existentes de las gradas: ladrillo hueco, hormigón, hormigón armado, etc..

La colocación y la fijación de los anclajes y soportes a la grada deberá asegurar su

estabilidad y resistencia, sin que la tipología de los materiales de construcción de las

gradas suponga un aumento en el coste por el sistema de fijación utilizado.

Los asientos deben numerarse en lugar visible.

2.1

ESTRUCTURA

DE

LOS

ANCLAJES

Y

SOPORTES:

• De tubo y chapa de acero laminada en frío S275 o superior, soldaduras al arco con

hilo continúo.

2

2.2

MATERIAL

DEL

ASIENTO

Y

RESPALDO

:

2.2.1 POLIPROPILENO:

Polipropileno Copolímero (interior)

Ensayo de fluidez según norma ISO 1133, MFI= 3,5 gr/10 MIN (Alta resistencia

al impacto.)

Solidez a la luz del pigmento=8

Modulo de flexión :1100 MPA (ISO178)

Resistencia impacto IZOD con entalla= 11kj/m2 (ensayo según noma ISO 180)

Dureza shore= 60 (Norma ISO 868)

Ensayo de resistencia al fuego según norma UNE-23727/90

o

Clasificación M2

Aditivos retardantes a la llama descrita en el CTE.

2.3

PINTURA:

Para interiores: Poliéster polvo electrostático

Espesor de la capa:

o

Interior: mínimo 70micras

El color de suministro será azul.

2.4

GALVANIZADO:

Galvanizado en caliente o con tratamiento de cataforesis

Espesor de la capa: mínimo 70micras

3.

PRODUCTO ACABADO:

UNE-EN 12727 “Asientos alineados. Requisitos de resistencia y durabilidad”

Nivel 4 (uso severo).

3

4.

GEOMETRÍA DE LAS LOCALIDADES SENTADAS FORMADOS POR

ASIENTOS INDIVIDUALES SEGÚN LA UNE 13200-1:6

El ancho mínimo del espacio libre de paso (E') debe ser de 350 mm (véanse la figura).

NOTA La dimensión minima recomendada para E' es de 400 rnmo

Figura 1

La distancia entre ejes de asientos consecutivos en una misma fila será como

mínimo de 50 cm.

5.

MEJORA OBJETIVA DE AUMENTO DE LOCALIDADES.

La mejora objetiva consiste en el suministro y colocación de Sillas a pie de pista sobre

bancadas, y Sillas sobre tribunas formadas de perfilería de acero galvanizado en

remontes grada norte del Pabellón.

Esta mejora está destinada a incrementar el aforo del Pabellón del polideportivo en

eventos ocasionales, por lo que serán desmontables.

El color de las sillas será el mismo del resto de sillas objeto de este contrato. Las sillas

estarán numeradas.

Se ajustarán a los detalles técnicos y planos que se acompañan a continuación,

Se distinguen dos zonas diferenciadas:

1. Sillas a pie de pista.

4

5.1 SILLAS

A

PIE

DE

PISTA

Las sillas a pie de pista estarán sobre dos tipos de bancadas, según la distribución

grafiada en planos.

El suministro y colocación de sillas y bancadas forman parte de la mejora.

Se distribuyen en dos tipos de bancadas. Bancada tipo A con un total de 210 sillas

distribuidas en los dos fondos de pista y Bancada tipo B con un total de 100 sillas,

distribuidas en uno de los laterales de la pista.

Estará formada por estructura metálica (marcos, crucetas, angulares, etc.) realizada

en perfil de acero laminado en frío S275, galvanizado en caliente. Tarimas de 12 mm.

de espesor, contrachapado y film fenólico antideslizante con acabado marrón oscuro.

Contrahuellas y cerramientos laterales con tablero fenólico resistente al exterior.

Las sillas serán aplilables, con respaldo y asiento en polipropileno del mismo color que

los asientos del pabellón. Estructura metálica tubo de 18x1.5 mm pintada en epoxi

negro.

Medidas de las sillas: 50 ancho x 50 largo x 80 cm altura

5.1.1 BANCADAS

TIPO

A

(2

105

)

CON

SILLAS

Detalle en planta de colocación de las bancadas 3 filas en los fondos con la siguiente

distribución, y sillas:

5

5.1.2 BANCADAS

TIPO

B

(2

50

)

CON

SILLAS

Bancadas tipo B (2 grupos simétricos); detalle de grupo:

Detalle en planta de colocación de las bancadas a 2 filas en el lateral

Y cuyo perfil transversal sería el siguiente:

Las bancadas y sillas, que deberán ser fácilmente desmontables y almacenables,

tendrán las dimensiones de la figura.

6

5.2

R

Tribuna formada por estructura metálica (marcos, cerchas, crucetas, barandas)

realizadas en perfil de acero laminado en frío S275, galvanizado en caliente y pintado

en poliéster con polímero en horno.

Tarimas de pasillo y peldañeado con tablero de 12 mm. de espesor, contrachapado

100 % de abedul y film fenólico antideslizante con color marrón oscuro. Contrahuellas

y cerramientos laterales con tablero fenólico con mismo acabado al peldañeado.

Composición modular de 2,50 m. con 5 asientos por fila, escalera de 1,50 m. y tres

filas de asientos, siguiendo la distribución de detalle de los planos.

Llevarán barandilla de seguridad trasera y laterales de tubo de acero galvanizado. Los

módulos de escalera llevarán un escalón adicional para facilitar el acceso a la grada.

Los asientos serán del tipo carcasa monobloque con respaldo, moldeada por inyección

en plástico estabilizado de alta calidad en polipropileno copolímero transformado

mediante moldeo por inyección. Superficie en brillo y cerrado en todo su perímetro de

apoyo sobre grada para facilitar la limpieza. Fijación en 2 puntos de anclaje, con

plancha de aluminio de refuerzo antivandálico. Mismo color que el resto de asientos

del pabellón.

Dimensiones de los asientos:

Altura de respaldo: 280 mm

Profundidad: 400 mm

Ancho: 420 mm

Resistencia a la luz. Aditivado antiUV, protección 8.000 horas WOM

Resistencia al uso público severo (vandalismo) UNE EN 12727:01 (Fv=950 N,

Fh=330N, 200000 ciclos)

Resistencia a fuego. Norma M2

Soporte metálico en tubo de acero laminado en frío, galvanizado, monobrazo con

placa base en 3 puntos de anclaje que permetirá la sujeción a cualquier perfil de la

grada, con 2 (opcional hasta 6) puntos de cogida del asiento al soporte

Numeración. Los asientos estarán numerados mediante plancha antivandálica de

aluminio anodizado o lacado. Tamaño 40x20x0,6 mm. Grabada en relieve y fijada en

dos puntos con remaches.

7

La tribuna se ajustará al siguiente esquema:

TRIBUNA

TIPO.

4

39 ASIENTOS

156 asientos en total distribuidos en cuatro tribunas con 39 asientos por cada

tribuna, con 3 filas de asientos y con pasillo delantero en una cuarta fila, que

no dispondrá de asientos y servirá para optimizar la altura de visión de las

filas superiores.

8

6.

PLANOS

9

6.2 PLANO DE DISTRIBUCIÓN DE ASIENTOS Y MEJORA OBJETIVA SILLAS A PIE DE PISTA Y EN REMONTES GRADAS
