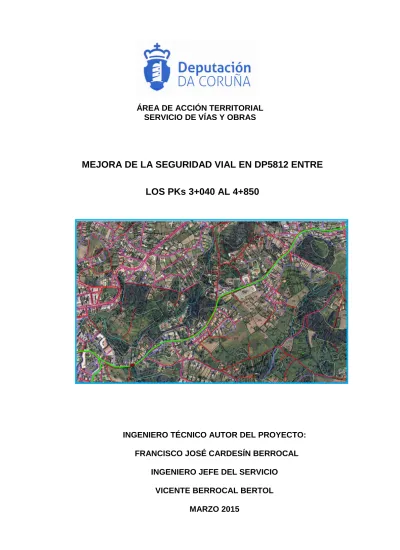

(1)ÁREA DE ACCIÓN TERRITORIAL
SERVICIO DE VÍAS Y OBRAS
MEJORA DE LA SEGURIDAD VIAL EN DP5812 ENTRE
LOS PKs 3+040 AL 4+850
INGENIERO TÉCNICO AUTOR DEL PROYECTO:
FRANCISCO JOSÉ CARDESÍN BERROCAL
INGENIERO JEFE DEL SERVICIO
VICENTE BERROCAL BERTOL
DOCUMENTO Nº1.- MEMORIA
ANEJO Nº1 BASE DE PRECIOS
ANEJO Nº2 JUSTIFICACIÓN DE PRECIOS
ANEJO Nº3 PROGRAMA DE TRABAJOS
ANEJO Nº4 ESTUDIO BÁSICO DE S. Y SALUD
ANEJO Nº5 GESTIÓN DE RESIDUOS
DOCUMENTO Nº2.- PLANOS
DOCUMENTO Nº3.- PLIEGO DE PRESCRIPCIONES TÉCNICAS
DOCUMENTO Nº4.- PRESUPUESTO
MEDICIONES
CUADROS DE PRECIOS
CUADRO DE PRECIOS Nº 1
CUADRO DE PRECIOS Nº 2
PRESUPUESTO DE EJECUCIÓN MATERIAL
INDICE
1.- ANTECEDENTES
2.- OBJETO
3.- DESCRIPCIÓN DE LAS OBRAS
4.- PLAZO DE EJECUCÓN
5.- PRECIOS
6.- PRESUPUESTOS
7.- DOCUMENTOS DEL PROYECTO
8.- ESTUDIO GEOTÉCNICO
9.- CLASIFICACIÓNDEL CONTRATISTA
10.- REVISIÓN DE PRECIOS
11.- OBRA COMPLETA
12.- CONSIDERACIÓN FINAL
Por la Corporación Provincial se encarga al Servicio de Vías y Obras la
redac-ción del Proyecto de “MEJORA DE LA SEGURIDAD VIAL EN LA DP5812, PKs 3+040
AL PK 4+850”, en el Concello de Oleiros.
2.- OBJETO
Es objeto del presente Proyecto la de definir la totalidad de las actuaciones a
realizar, la fijación de las condiciones técnicas que han de cumplir los materiales y las
distintas unidades de obra así como su valoración presupuestaria.
Para la definición de las actuaciones que ha de contemplar el proyecto se han
mantenido diversas conversaciones con los Concellos afectados.
Las conclusiones extraídas conforman las actuaciones necesarias, que están definidas
en el siguiente apartado.
3.- DESCRIPCIÓN Y JUSTIFICACIÓN DE LA SOLUCIÓN ADOPTADA
3.1.- DESCRIPCIÓN GENERAL DE LAS OBRAS
La mejora de la seguridad vial de la carretera DP5812 entre los PK 1+840 a 2+890,
comprende las siguientes actuaciones:
Mejora de las condiciones de accesibilidad peatonal mediante la construcción de
un andén peatonal con un ancho de 1,50 m, para enlazar con los tramos
existen-tes de senda en el referido tramo de actuación. El tramo proyectado se inicia en
el P.K. 3+040 y termina en el P.K. 4+850, discurriendo alternativamente por
am-bos márgenes. La senda se realizará con mezcla bituminosa en caliente,
sepa-rando la zona entre arcén y andén con un bordillo de hormigón prefabricado tipo
C-9.
de D.N. para futura instalación de alumbrado público.
El drenaje longitudinal de la obra proyectada, se resuelve con la canalización de
tubería de PVC SN4 DN315, con sus correspondientes pozos y sumideros de
registro.
Se realizará una mejora en la señalización vial del tramo, mediante el pintado de
pasos de cebra, así como la rotulación de diferentes señales.
3.2.- SEÑALIZACIÓN PROVISIONAL DURANTE LAS OBRAS
Para la mejora de la seguridad y el mantenimiento del tráfico durante la
ejecu-ción de las obras se procederá del siguiente modo: Se ejecutarán las obras primero por
un margen y posteriormente por el otro, de modo que podrá mantenerse en servicio
uno de los carriles en todo momento.
Así mismo se tomarán las medidas para garantizar la fluidez y seguridad de la
circula-ción en el tramo de carretera afectado durante la ejecucircula-ción de las obras, con expresión
de los desvíos de circulación precisos y de los períodos en que no se puede perturbar
dicha circulación y la señalización fija y variable, el balizamiento defensa, y otras
me-didas para la gestión de la circulación en el tramo de carretera objeto del proyecto
du-rante la ejecución de las obras. La empresa adjudicataria tendrá que designar un
res-ponsable dedicado en exclusiva a la señalización, balizamiento y, en su caso, defensa
de las mismas, quien deberá determinar, de acuerdo con la Instrucción 8.3-IC y las
órdenes que reciba del Director de las obras, las medidas que deban adoptarse en
ca-da ocasión, y garantizar su implantación, manutención, vigilancia y remoción.
3.3.- EXPROPIACIONES
La actuación a realizar está dentro de la zona de dominio público de la
carrete-ra, por lo tanto no ha sido necesaria la realización de expropiación de terrenos.
Dadas las características y volumen de las obras proyectadas, se considera
co-mo necesario y suficiente para su total terminación y entrega al uso público el plazo de
SEIS (6) MESES, contados a partir de la fecha de la firma del acta de comprobación
del replanteo.
5- PRECIOS
Los precios unitarios se han obtenido teniendo en cuenta los elementales de
mano de obra, materiales y maquinaria en esa zona, así como los importes de seguros,
subsidios y demás cargas sociales y fiscales que determinan las vigentes disposiciones
dictadas para estos conceptos.
6- PRESUPUESTO
El Presupuesto de Ejecución Material del presente proyecto asciende a la
canti-dad de CIENTO CUARENTA Y SEIS MIL TRESCIENTOS SESENTA Y OCHO EUROS
CON SESENTA Y UN CÉNTIMOS. (146.368,61 €).
El Presupuesto Base de Licitación del presente proyecto asciende a la cantidad
de DOSCIENTOS DIEZ MIL SETECIENTOS CINCUENTA Y SEIS EUROS CON
DIECISIETE CÉNTIMOS. (210.756,17 €).
7.- DOCUMENTOS DEL PROYECTO
El Proyecto queda formado por los siguientes Documentos:
DOCUMENTO Nº 1 - MEMORIA con los siguientes Anejos:
Anejo nº 1 - Justificación de precios.
Anejo nº 2 - Programa de Trabajos.
DOCUMENTO Nº 2 - PLANOS, con las siguientes Hojas:
Hoja nº 1 - Situación.
Hoja nº 2 – Planta.
Hoja nº 3 – Sección tipo.
DOCUMENTO Nº 3 - PLIEGO DE PRESCRIPCIONES TECNICAS.
DOCUMENTO Nº 4 - PRESUPUESTO, con los siguientes capítulos:
Capítulo 1 – Mediciones
Capítulo 2 - Cuadros de precios.
Capítulo 3 - Presupuestos de Ejecución Material.
Capítulo 4 - Presupuesto de Contrata.
8.- ESTUDIO GEOTÉCNICO
En cumplimiento del Artículo 124.3 de la Ley 13/1995 de 18 de Mayo de
Contra-tos de las Administraciones Públicas, se incluye el presente capítulo. Sin embargo,
da-da la naturaleza de las obras incluida-das en el presente proyecto, no se estima necesario
la realización del Estudio Geotécnico.
9.- CLASIFICACION DEL CONTRATISTA
Al resultar el importe de la obra inferior a la cantidad de trescientos cincuenta mil
euros (350.000,00 €) establecidos en el artículo 54 de la Ley 30/07 del 30, de Octubre,
de Contratos del Sector Público, los grupos y subgrupos en los que deberá estar
clasi-ficado el contratista que en su día opte a la adjudicación del contrato y la categoría que
debe poseer son los siguientes:
10.- REVISIÓN DE PRECIOS
La fórmula de revisión de precios no se aplicará a este proyecto al ser el plazo
de ejecución de obras inferior a un año.
11.- OBRA COMPLETA
A Tenor de lo dispuesto en el Artículo 68 de la Ley de Contratos de las
Adminis-traciones Públicas y Artículo 125.1 de su Reglamento General, se hace mención
expre-sa de que el presente Proyecto se refiere a obra completa, y por tanto susceptible de
ser entregada al uso público.
12.- CONSIDERACIÓN FINAL
Por todo lo expuesto y Documentos que se acompañan esperamos que el
pre-sente Proyecto merezca la superior aprobación y sean adjudicadas las obras en el
pla-zo más breve posible para la pronta ejecución de las mismas.
A Coruña, 5 de marzo de 2015
El ingeniero técnico autor del proyecto
Francisco J. Cardesín Berrocal
VºBº
El Ingeniero Jefe del Servicio
Elementos: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040 AL
4+850
Pág. 1
Um Descripción Precio
kg Acero de límite elástico 500 N/mm2. en redondos en factoría 0,60
kg Alambre recocido en atado 0,54
m3 Arena de machaqueo en cantera 9,02
m3 Arido fino 8,11
m3 Arido grueso tamaño máximo 20mms 8,11
H. Barredora autopropulsada 12,50
tm Betún 50/70 en planta 510,00
ml Bordillo de h. de 14x28 cms 6,08
ml Bordillo de hormigón bicapa tipo C-9 8,15
h Camion cisterna de productos asfálticos 20,60
h Camion hormigonera 21,60
h Camión volquete 20,22
kg Clavos 0,72
h Tractor con brazo desbrozador 17,28
Ml. Tubería de drenaje de PVC de 110 mms.de diámetro 5,11
M2 Geotextil para drenaje de 200 gr/m2 1,50
Tm Emulsión termoadherente de betún duro modificado con polímeros (tipo
St-yemul Adherencia) en obra
302,52
h Encargado de obra 14,15
m3 Madera de encofrado 79,66
M3 Escollera de 400 a 1000 kg. a pie de obra 9,50
Kg. Esferitas de vidrio marcas viales 0,78
h Extendedora asfáltica 27,03
tm Cemento empleado en filler de mezcla asfáltica 72,96
h Furgoneta más carro de señalización 10,00
M3 Grava 40/100 de cantera en material filtro 7,80
Elementos: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040 AL
4+850
Pág. 2
Um Descripción Precio
m3 Grava 40/60 en cantera 11,30
m3 Gravilla 10/20 en cantera 10,90
m3 Hormigón elaborado de 125 Kg/cm2 de resistencia característica y 200 Kg
de contenido mínimo de cemento
52,37
m3 Hormigón en planta de 175 Kg/cm2 de resistencia característica y 300 Kg
de contenido mínimo de cemento
59,32
m3 Hormigón en planta de 200 Kg/cm2 de resistencia característica y 350 Kg
de contenido mínimo de cemento
60,58
h Autob.hormig.h.40 m3,pluma<=32m 155,53
h Grúa telescópica autoprop. 20 t 58,11
h Compre.port.diesel m.p. 5 m3/min 7 bar 5,92
h Camión con grúa 6 t 43,54
t km transporte zahorra 0,13
m3 km transporte hormigón 0,32
h Rodillo vibrante manual tándem 800 kg. 6,35
h Aguja neumática s/compresor D=80mm 1,12
m2 Encof.panel metal.5/10 m2. 50 p. 2,88
m Fleje para encofrado metálico 0,32
m2 Tablero encofrar 22 mm. 4 p. 2,29
m3 Alqu./día cimbra tub.3 m/1000 kg 0,24
h Motosierra a gasolina grande 5,21
Camión plataforma, pluma c/cesta 16 m 230 kg 24,84
kg Microesferas de vidrio 0,78
m3 Mortero de cemento 1:4 39,31
h. Camión motobomba con boquillas para chorro de agua a alta presión 60,48
h Motoniveladora 22,94
h Capataz 19,10
Elementos: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040 AL
4+850
Pág. 3
Um Descripción Precio
h Ayudante 17,32
h Peón ordinario 16,53
h Oficial 1ª encofrador 19,05
h Ayudante encofrador 17,88
h Oficial 1ª ferralla 19,05
h Ayudante ferralla 17,88
h Oficial de primera 10,20
h Oficial especialista 10,38
t Zahorra natural sin clasificar IP<6 2,65
l Desencofrante p/encofrado metálico 2,08
m3 Tablón pino 2,50/5,50x205x76 194,99
m3 Hormigón HA-30/P/20/I central 74,44
kg Puntas 20x100 7,84
kg Alambre atar 1,30 mm 0,87
kg Acero corrugado B 400 S/SD pref. 0,80
m2 Geotextil Copsatex 250 g/m2 de Copsa 1,47
kg Prelastic 1000 de Copsa 5,02
h Pala excavadora 21,83
h Peón ordinario 9,60
Kg. Pintura blanca marcas viales 1,50
kg Pintura epoxi de dos componentes de capa gruesa, clasificado como Clase
2 según la norma UNE-ENV 12633 de resistencia al deslizamiento
6,44
h Pisón estático de 10 Tms 15,86
h Pisón estático de 13 Tms 16,19
h Pisón vibrante de 5 Tms 4,13
h Pisón vibrante de 13 Tms 15,20
h Pisón de neumáticos 13,60
Elementos: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040 AL
4+850
Pág. 4
Um Descripción Precio
h Planta para mezcla asfáltica en caliente 39,04
ml Poste galvanizado de 80x40x2 mms. para sujección de señales 9,47
h Pala retroexcavadora 21,46
H Retorexcavadora de cadenas 35,00
Ud Señal reflexiva clase RA2 (H.I. nivel 2) cuadrada de 600 mms de lado 68,00
Ud. Señal reflexiva clase RA2 (H.I. nivel 2) triangular de 900 mms de lado 98,20
Ud. Tapa de rejilla de fundición dúctil de 70 x 40 cms., incluso marco 51,09
Ud Tapa de fundición dúctil , carga de rotura 25 Tms , luz libre 500 incluso
cer-co
75,13
Ml. Tubería de PVC duro con pared estructurada, Serie 5, de 315 mms. de
diá-metro
13,15
h Vibrador 2,98
4+850
Pág. 1
Um Descripción Precio
m2 Explanación general con las necesarias operaciones de excavación en tierra,
relleno con material seleccionado, nivelación y rasanteado, p.p. de
demolicio-nes y transporte de producto sobrante a vertedero
2,79
m3 Excavación en tierra incluido el arranque y transporte de productos de la
ex-cavación a vertedero o lugar de empleo
2,97
m3 Excavación en zanja en tierra con retroexcavadora con transporte de
produc-to sobrante a vertedero o lugar de empleo
3,52
m3 Material seleccionado procedente de la excavación incluido compactación
con pisón vibrante en formación de terraplén
2,89
m3 Material seleccionado procedente de préstamos incluido compactación con
pisón vibrante en formación de terraplén
4,80
ml Apertura de cunetas por ambas márgenes con perfilado de taludes, limpieza
y formación de arcenes y transporte de producto sobrante a vertedero, y p.p.
de limpieza de calzada, señales de tráfico y embocaduras de tajeas
1,94
Ml. Desbroce de malezas en cunetas, arcenes y taludes por ambas márgenes
con transporte de producto sobrante a vertedero y p.p. de limpieza de
embo-caduras de tajeas
0,37
Ud. Limpieza de tajea con medios mecánicos, incluso p.p. de apertura de cauces
de entrada y salida, con transporte de producto resultante a vertedero
143,68
Ml Despeje y limpieza de arcenes y/o paseos y cunetas por ambas márgenes,
incluso transporte de producto resultante a vertedero y barrido posterior
0,49
m³ Muro de escollera de 400 a 1.000 kgs. colocada con cara vista en contención
o sostenimiento de talud, incluso p.p. de excavación, hormigón de limpieza en
cimentación, relleno con material seleccionado, material filtro, manta geotextil
y tubería dren en trasdós, completamente terminada
41,39
ud Tala de arbolado con medios mecánicos. 87,85
Ml. Cuneta de hormigón en masa HM-20/P/30/IIa, tipo caz o con paredes en V de
15 cms. de espesor de pared y 100/135 cms de ancho, según sección tipo,
in-cluso excavación en todo tipo de terreno y relleno con material seleccionado,
encofrado, vertido, vibrado, curado y desencofrado
33,80
Ml. Drenaje longitudinal con p.p. de tubería de drenaje de PVC de 110 mms. de
diámetro, malla de geotextil y relleno con material filtro, incluso excavación en
zanja en todo tipo de terreno y transporte a vertedero de material sobrante
13,15
m3 Zahorra artificial empleada en subbase del firme y arcenes extendido y
com-pactado
17,00
m3 Grava 40/60 empleada en el afirmado extendido y compactado incluido
esca-rificado y transporte a obra
18,20
m2 Mezcla asfáltica en caliente tipo AC 16 SURF 60/70 S (antes S-12) de 5 cms
de espesor extendido y compactado incluido el riego de imprimación con
emulsión termoadherente
6,19
ml Bordillo de hormigón de 14x28 cms colocado, incluso apertura de zanja,
sole-ra de hormigón HM-17,5/P/35/IIa de 20 cms y encintado de juntas
4+850
Pág. 2
Um Descripción Precio
ml Bordillo de hormigón bicapa tipo C-9 de 25 cm de base y 14 cm de altura
co-locado sobre solera de hormigón HM-20/P/35/I, de 10 cm de espesor,
rejunta-do y limpieza, sin incluir la excavación previa ni el relleno posterior
16,51
m3 Hormigón vibrado HM-17,5/P/30/IIa y 300 Kg/m3 de contenido mínimo de
ce-mento colocado en cimientos, elaborado en planta de hormigonado,
transpor-te a obra en camión hormigonera, encofrado, vertido, vibrado, curado y
de-sencofrado
99,48
m3 Hormigón vibrado HM-17,5/P/30/IIa y 300 Kg/m3 de contenido mínimo de
ce-mento colocado en alzados, elaborado en planta de hormigonado, transporte
a obra en camión hormigonera, encofrado, vertido, vibrado, curado y
desen-cofrado
120,26
m3 Hormigón de limpieza HM-12,5/P/35/IIa y 200 Kg/m3 de contenido mínimo de
cemento colocado en soleras
63,70
Ud. Señal reflexiva tipo P de 900 mms. de lado, con retrorreflectancia clase RA2
(A.I. de nivel 2), con certificado y marca de calidad, incluidos poste anclajes y
tornillería colocada sobre base de hormigón de 40 x 40 x 40 cms.
153,65
Ud. Señal reflexiva tipo S de 600 mms. de lado,con retrorreflectancia clase RA2
(A.I. de nivel 2), con certificado y marca de calidad, incluidos poste anclajes y
tornillería colocada sobre base de hormigón de 40 x 40 x 40 cms.
121,00
Ud. Rotulación en calzada de símbolo en general, con pintura vial blanca
reflec-tante, completamente terminada, incluso premarcaje y limpieza previa de
cal-zada
54,10
m² Paso de cebra o línea transversal con pintura epoxi de dos componentes de
capa gruesa, Clasificado como Clase 2 según la norma UNE-ENV 12633 de
resistencia al deslizamiento/resbalamiento, aplicación manual
18,38
kg Acero B 500 S en redondos, cortado, doblado, armado y colocado 1,01
Ud Arqueta de registro de hormigón en masa para desagües, incluso p.p. de
ex-cavación y tapa de hormigón según plano de detalle
86,53
Ml. Tubería de PVC duro con pared estructurada o similar, Serie 5, de 315 mms.
de diámetro, con junta elástica, incluso p.p. de piezas especiales, material
granular de asiento, colocada y probada, con excavación en zanja y relleno
compactado con material seleccionado procedente de la excavación y/o
prés-tamos
23,50
Ud Pozo de registro circular de aros de hormigón prefabricado de 14 cms de
es-pesor y diámetro 1 metro , altura variable incluso p.p. de excavación y solera
de hormigón, recibido de aros, pates, tapa y aro de fundición según plano,
terminado
249,68
Ud. Arqueta sumidero sifónico de hormigón en masa con tapa y rejilla de
fundi-ción de 70 x 40 cms., incluso excavafundi-ción y relleno, con p.p. de acometida,
completamente terminado
152,77
Ml. Canalización para conducción eléctrica y/o telefónica, formada por 2
conduc-tos de PVC de 110 mms. de diámetro exterior, con refuerzo de hormigón
HM-15/P/35/IIa en todo su contorno, incluso p.p. de cable guía, excavación en
zanja y relleno compactado
14,15
4+850
Pág. 3
Um Descripción Precio
Ud. P.A. Servicios afectados 3.400,00
Ud P.A. Limpieza con medios mecánicos colector existente 3.800,00
m2 Impermeabilización por el exterior de muros de sótano, sin andamios, con
doble mano de revestimiento elástico a base de copolímeros de éster del
áci-do acrílico Prelastic 1000 de Copsa, con un rendimiento medio de 2 kg/m2.,
aplicado con brocha o rodillo y protegido del terreno con fieltro geotextil de
250 gr/m2 CopsaTEX de Copsa.
18,28
m3 Cimbra tubular metálica en obras de fábrica de drenaje transversal,
incluyen-do montaje, desmontaje y preparación de la superficie de asiento, montada.
26,01
m2 Encofrado oculto en alzados de obras de fábrica de drenaje transversal,
inclu-so clavazón y desencofrado, terminado.
21,48
m2 Encofrado visto en alzados de obras de fábrica de drenaje transversal,
inclu-so clavazón y desencofrado, terminado.
26,17
m2 Encofrado horizontal bajo losa, en obras de fábrica de drenaje transversal,
in-cluso clavazón y desencofrado, terminado.
24,13
kg Acero corrugado B 400 S, colocado en alzados de obras de fábrica de
drena-je transversal, incluso p.p. de despuntes, alambre de atar y separadores,
to-talmente terminado.
1,13
kg Acero corrugado B 400 S, colocado en losas de obras de fábrica de drenaje
transversal, incluso p.p. de despuntes, alambre de atar y separadores,
total-mente terminado.
1,13
m3 Hormigón HA-30 en alzados de obras de fábrica de drenaje transversal,
inclu-so preparación de la superficie de asiento, vibrado, regleado y curado,
termi-nado.
102,72
m3 Hormigón HA-30 en losas de obras de fábrica de drenaje transversal, incluso
preparación de la superficie de asiento, vibrado, regleado y curado,
termina-do.
104,91
m Marco de hormigón armado HA-30, de luz 2,00 m., gálibo 1,50 m. y
sobrecar-ga de tierras 6,00 m., con espesores de solera 0,35 m., dintel 0,35 m. y
pare-des laterales 0,20 m., con cuantía de acero B 400 S, 86 kg/m3, incluyendo
cimbra, encofrado, desencofrado, vibrado, curado, terminado.
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
1
1
m2 Explanación general con las necesarias operaciones de
ex-cavación en tierra, relleno con material seleccionado,
nivela-ción y rasanteado, p.p. de demoliciones y transporte de
pro-ducto sobrante a vertedero
Cantidad
UM Descripción
Precio
Importe
0,4000
m3 Excavación en tierra incluido el arranque
y transporte de productos de la
excava-ción a vertedero o lugar de empleo
2,97
1,19
0,3000
m3 Material seleccionado procedente de
préstamos incluido compactación con
pi-són vibrante en formación de terraplén
4,80
1,44
Costes indirectos
6
0,16
Suma
Redondeo
Total
2,79
0,00
2,79
2
m3 Excavación en tierra incluido el arranque y transporte de
productos de la excavación a vertedero o lugar de empleo
Cantidad
UM Descripción
Precio
Importe
0,0400
h
Camión volquete
20,22
0,81
0,0400
h
Pala excavadora
21,83
0,87
0,0110
h
Oficial de primera
10,20
0,11
0,1050
h
Peón ordinario
9,60
1,01
Costes indirectos
6
0,17
Suma
Redondeo
Total
2,97
0,00
2,97
3
m3 Excavación en zanja en tierra con retroexcavadora con
transporte de producto sobrante a vertedero o lugar de
em-pleo
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
2
Cantidad
UM Descripción
Precio
Importe
0,0400
h
Camión volquete
20,22
0,81
0,0600
h
Pala retroexcavadora
21,46
1,29
0,0470
h
Oficial especialista
10,38
0,49
0,0760
h
Peón ordinario
9,60
0,73
Costes indirectos
6
0,20
Suma
Redondeo
Total
3,52
0,00
3,52
4
m3 Material seleccionado procedente de la excavación incluido
compactación con pisón vibrante en formación de terraplén
Cantidad
UM Descripción
Precio
Importe
0,0210
h
Camión volquete
20,22
0,42
0,0210
h
Motoniveladora
22,94
0,48
0,0210
h
Pisón vibrante de 13 Tms
15,20
0,32
0,0510
h
Oficial de primera
10,20
0,52
0,1030
h
Peón ordinario
9,60
0,99
Costes indirectos
6
0,16
Suma
Redondeo
Total
2,89
0,00
2,89
5
m3 Material seleccionado procedente de préstamos incluido
compactación con pisón vibrante en formación de terraplén
Cantidad
UM Descripción
Precio
Importe
0,0680
h
Camión volquete
20,22
1,37
0,0380
h
Pala excavadora
21,83
0,83
0,0210
h
Motoniveladora
22,94
0,48
0,0210
h
Pisón vibrante de 13 Tms
15,20
0,32
0,0520
h
Oficial de primera
10,20
0,53
0,1040
h
Peón ordinario
9,60
1,00
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
3
Cantidad
UM Descripción
Precio
Importe
Costes indirectos
6
0,27
Suma
Redondeo
Total
4,80
0,00
4,80
6
ml Apertura de cunetas por ambas márgenes con perfilado de
taludes, limpieza y formación de arcenes y transporte de
producto sobrante a vertedero, y p.p. de limpieza de calzada,
señales de tráfico y embocaduras de tajeas
Cantidad
UM Descripción
Precio
Importe
0,0080
h
Camión volquete
20,22
0,16
0,0060
h
Pala excavadora
21,83
0,13
0,0170
h
Motoniveladora
22,94
0,39
0,0250
H. Barredora autopropulsada
12,50
0,31
0,0150
h
Oficial especialista
10,38
0,16
0,0710
h
Peón ordinario
9,60
0,68
Costes indirectos
6
0,11
Suma
Redondeo
Total
1,94
0,00
1,94
7
Ml. Desbroce de malezas en cunetas, arcenes y taludes por
am-bas márgenes con transporte de producto sobrante a
verte-dero y p.p. de limpieza de embocaduras de tajeas
Cantidad
UM Descripción
Precio
Importe
0,0014
h
Camión volquete
20,22
0,03
0,0029
h
Tractor con brazo desbrozador
17,28
0,05
0,0029
h
Oficial especialista
10,38
0,03
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
4
Cantidad
UM Descripción
Precio
Importe
Costes indirectos
6
0,02
Suma
Redondeo
Total
0,37
0,00
0,37
8
Ud. Limpieza de tajea con medios mecánicos, incluso p.p. de
apertura de cauces de entrada y salida, con transporte de
producto resultante a vertedero
Cantidad
UM Descripción
Precio
Importe
0,7000
h.
Camión motobomba con boquillas para
chorro de agua a alta presión
60,48
42,34
0,8000
h
Pala retroexcavadora
21,46
17,17
0,5000
h
Camión volquete
20,22
10,11
3,3000
h
Oficial especialista
10,38
34,25
3,3000
h
Peón ordinario
9,60
31,68
Costes indirectos
6
8,13
Suma
Redondeo
Total
143,68
0,00
143,68
9
Ml Despeje y limpieza de arcenes y/o paseos y cunetas por
am-bas márgenes, incluso transporte de producto resultante a
vertedero y barrido posterior
Cantidad
UM Descripción
Precio
Importe
0,0020
h
Camión volquete
20,22
0,04
0,0030
h
Motoniveladora
22,94
0,07
0,0020
H. Barredora autopropulsada
12,50
0,03
0,0300
h
Peón ordinario
9,60
0,29
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
5
Cantidad
UM Descripción
Precio
Importe
Costes indirectos
6
0,03
Suma
Redondeo
Total
0,49
0,00
0,49
10
m³ Muro de escollera de 400 a 1.000 kgs. colocada con cara
vis-ta en contención o sostenimiento de vis-talud, incluso p.p. de
excavación, hormigón de limpieza en cimentación, relleno
con material seleccionado, material filtro, manta geotextil y
tubería dren en trasdós, completamente terminada
Cantidad
UM Descripción
Precio
Importe
0,0250
m3 Hormigón elaborado de 125 Kg/cm2 de
resistencia característica y 200 Kg de
contenido mínimo de cemento
52,37
1,31
2,5000
M2 Geotextil para drenaje de 200 gr/m2
1,50
3,75
1,0000
M3 Escollera de 400 a 1000 kg. a pie de
obra
9,50
9,50
0,5000
Ml. Tubería de drenaje de PVC de 110 mms.
de diámetro
5,11
2,56
0,3000
M3 Grava 40/100 de cantera en material
fil-tro
7,80
2,34
0,2500
H
Retorexcavadora de cadenas
35,00
8,75
0,1000
h
Camión volquete
20,22
2,02
0,3000
h
Oficial de primera
10,20
3,06
0,6000
h
Peón ordinario
9,60
5,76
Costes indirectos
6,00
2,34
Suma
Redondeo
Total
41,39
0,00
41,39
11
ud Tala de arbolado con medios mecánicos.
Cantidad
UM Descripción
Precio
Importe
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
6
Cantidad
UM Descripción
Precio
Importe
1,8000
Camión plataforma, pluma c/cesta 16 m
230 kg
24,84
44,71
1,8000
h
Motosierra a gasolina grande
5,21
9,38
1,2000
h
Oficial de primera
10,20
12,24
1,2000
h
Peón ordinario
9,60
11,52
Costes indirectos
6
1,91
Suma
Redondeo
Total
87,85
0,00
87,85
12
Ml. Cuneta de hormigón en masa HM-20/P/30/IIa, tipo caz o con
paredes en V de 15 cms. de espesor de pared y 100/135 cms
de ancho, según sección tipo, incluso excavación en todo
ti-po de terreno y relleno con material seleccionado,
encofra-do, vertiencofra-do, vibraencofra-do, curado y desencofrado
Cantidad
UM Descripción
Precio
Importe
0,0500
m3 Madera de encofrado
79,66
3,98
0,5000
kg Clavos
0,72
0,36
0,2200
m3 Hormigón en planta de 200 Kg/cm2 de
resistencia característica y 350 Kg de
contenido mínimo de cemento
60,58
13,33
0,0500
h
Pala retroexcavadora
21,46
1,07
0,0700
h
Camión volquete
20,22
1,42
0,1000
h
Camion hormigonera
21,60
2,16
0,0500
h
Vibrador
2,98
0,15
0,5000
h
Oficial de primera
10,20
5,10
0,4500
h
Peón ordinario
9,60
4,32
Costes indirectos
6
1,91
Suma
Redondeo
Total
33,80
0,00
33,80
13
Ml. Drenaje longitudinal con p.p. de tubería de drenaje de PVC
de 110 mms. de diámetro, malla de geotextil y relleno con
material filtro, incluso excavación en zanja en todo tipo de
terreno y transporte a vertedero de material sobrante
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
7
Cantidad
UM Descripción
Precio
Importe
0,0500
h
Pala retroexcavadora
21,46
1,07
0,0300
h
Camión volquete
20,22
0,61
1,0000
Ml. Tubería de drenaje de PVC de 110 mms.
de diámetro
5,11
5,11
0,1000
m3 Gravilla 10/20 en cantera
10,90
1,09
0,1000
m3 Grava 40/60 en cantera
11,30
1,13
1,8000
M2 Geotextil para drenaje de 200 gr/m2
1,50
2,70
0,0350
h
Oficial de primera
10,20
0,36
0,0350
h
Peón ordinario
9,60
0,34
Costes indirectos
6
0,74
Suma
Redondeo
Total
13,15
0,00
13,15
14
m3 Zahorra artificial empleada en subbase del firme y arcenes
extendido y compactado
Cantidad
UM Descripción
Precio
Importe
1,1750
m3 Zahorra artificial ZA-40 en cantera
10,30
12,10
0,1000
h
Camión volquete
20,22
2,02
0,0400
h
Motoniveladora
22,94
0,92
0,0400
h
Pisón estático de 13 Tms
16,19
0,65
0,0060
h
Oficial especialista
10,38
0,06
0,0300
h
Peón ordinario
9,60
0,29
Costes indirectos
6
0,96
Suma
Redondeo
Total
17,00
0,00
17,00
15
m3 Grava 40/60 empleada en el afirmado extendido y
compacta-do incluicompacta-do escarificacompacta-do y transporte a obra
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
8
Cantidad
UM Descripción
Precio
Importe
1,1500
m3 Grava 40/60 en cantera
11,30
13,00
0,1000
h
Camión volquete
20,22
2,02
0,0450
h
Motoniveladora
22,94
1,03
0,0450
h
Pisón estático de 13 Tms
16,19
0,73
0,0100
h
Oficial especialista
10,38
0,10
0,0300
h
Peón ordinario
9,60
0,29
Costes indirectos
6
1,03
Suma
Redondeo
Total
18,20
0,00
18,20
16
m2 Mezcla asfáltica en caliente tipo AC 16 SURF 60/70 S (antes
S-12) de 5 cms de espesor extendido y compactado incluido
el riego de imprimación con emulsión termoadherente
Cantidad
UM Descripción
Precio
Importe
0,0061
tm Betún 50/70 en planta
510,00
3,11
0,0767
m3 Arido grueso tamaño máximo 20mms
8,11
0,62
0,0474
m3 Arido fino
8,11
0,38
0,0071
tm Cemento empleado en filler de mezcla
asfáltica
72,96
0,52
0,0010
Tm Emulsión termoadherente de betún duro
modificado con polímeros (tipo Styemul
Adherencia) en obra
302,52
0,30
0,0081
h
Camión volquete
20,22
0,16
0,0061
h
Pisón estático de 10 Tms
15,86
0,10
0,0030
h
Camion cisterna de productos asfálticos
20,60
0,06
0,0061
h
Extendedora asfáltica
27,03
0,16
0,0061
h
Pisón de neumáticos
13,60
0,08
0,0061
h
Planta para mezcla asfáltica en caliente
39,04
0,24
0,0030
h
Oficial especialista
10,38
0,03
0,0080
h
Peón ordinario
9,60
0,08
Costes indirectos
6
0,35
Suma
Redondeo
Total
6,19
0,00
6,19
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág.
9
Cantidad
UM Descripción
Precio
Importe
17
ml Bordillo de hormigón de 14x28 cms colocado, incluso
aper-tura de zanja, solera de hormigón HM-17,5/P/35/IIa de 20 cms
y encintado de juntas
Cantidad
UM Descripción
Precio
Importe
1,0000
ml Bordillo de h. de 14x28 cms
6,08
6,08
0,0500
m3 Hormigón en planta de 175 Kg/cm2 de
resistencia característica y 300 Kg de
contenido mínimo de cemento
59,32
2,97
0,2280
h
Oficial de primera
10,20
2,33
0,2290
h
Peón ordinario
9,60
2,20
0,0100
m3 Mortero de cemento 1:4
39,31
0,39
Costes indirectos
6
0,84
Suma
Redondeo
Total
14,81
0,00
14,81
18
ml Bordillo de hormigón bicapa tipo C-9 de 25 cm de base y 14
cm de altura colocado sobre solera de hormigón
HM-20/P/35/I, de 10 cm de espesor, rejuntado y limpieza, sin
in-cluir la excavación previa ni el relleno posterior
Cantidad
UM Descripción
Precio
Importe
1,0000
ml Bordillo de hormigón bicapa tipo C-9
8,15
8,15
0,0500
m3 Hormigón en planta de 175 Kg/cm2 de
resistencia característica y 300 Kg de
contenido mínimo de cemento
59,32
2,97
0,2280
h
Oficial de primera
10,20
2,33
0,2290
h
Peón ordinario
9,60
2,20
0,0100
m3 Mortero de cemento 1:4
39,31
0,39
Costes indirectos
6
0,47
Suma
Redondeo
Total
16,51
0,00
16,51
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 10
Cantidad
UM Descripción
Precio
Importe
19
m3 Hormigón vibrado HM-17,5/P/30/IIa y 300 Kg/m3 de
conteni-do mínimo de cemento colocaconteni-do en cimientos, elaboraconteni-do en
planta de hormigonado, transporte a obra en camión
hormi-gonera, encofrado, vertido, vibrado, curado y desencofrado
Cantidad
UM Descripción
Precio
Importe
1,0000
m3 Hormigón en planta de 175 Kg/cm2 de
resistencia característica y 300 Kg de
contenido mínimo de cemento
59,32
59,32
0,0130
m3 Madera de encofrado
79,66
1,04
0,0750
kg Clavos
0,72
0,05
0,1500
kg Alambre recocido en atado
0,54
0,08
0,3600
h
Camion hormigonera
21,60
7,78
0,1500
h
Vibrador
2,98
0,45
1,2680
h
Oficial de primera
10,20
12,93
1,2710
h
Peón ordinario
9,60
12,20
Costes indirectos
6
5,63
Suma
Redondeo
Total
99,48
0,00
99,48
20
m3 Hormigón vibrado HM-17,5/P/30/IIa y 300 Kg/m3 de
conteni-do mínimo de cemento colocaconteni-do en alzaconteni-dos, elaboraconteni-do en
planta de hormigonado, transporte a obra en camión
hormi-gonera, encofrado, vertido, vibrado, curado y desencofrado
Cantidad
UM Descripción
Precio
Importe
1,0000
m3 Hormigón en planta de 175 Kg/cm2 de
resistencia característica y 300 Kg de
contenido mínimo de cemento
59,32
59,32
0,0220
m3 Madera de encofrado
79,66
1,75
0,1390
kg Clavos
0,72
0,10
1,3750
kg Alambre recocido en atado
0,54
0,74
0,3600
h
Camion hormigonera
21,60
7,78
0,3000
h
Vibrador
2,98
0,89
2,1310
h
Oficial de primera
10,20
21,74
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 11
Cantidad
UM Descripción
Precio
Importe
Costes indirectos
6
6,81
Suma
Redondeo
Total
120,26
0,00
120,26
21
m3 Hormigón de limpieza HM-12,5/P/35/IIa y 200 Kg/m3 de
conte-nido mínimo de cemento colocado en soleras
Cantidad
UM Descripción
Precio
Importe
1,0000
m3 Hormigón elaborado de 125 Kg/cm2 de
resistencia característica y 200 Kg de
contenido mínimo de cemento
52,37
52,37
0,3900
h
Oficial de primera
10,20
3,98
0,3900
h
Peón ordinario
9,60
3,74
Costes indirectos
6
3,61
Suma
Redondeo
Total
63,70
0,00
63,70
22
Ud. Señal reflexiva tipo P de 900 mms. de lado, con
retrorreflec-tancia clase RA2 (A.I. de nivel 2), con certificado y marca de
calidad, incluidos poste anclajes y tornillería colocada sobre
base de hormigón de 40 x 40 x 40 cms.
Cantidad
UM Descripción
Precio
Importe
0,0640
m3 Hormigón en planta de 200 Kg/cm2 de
resistencia característica y 350 Kg de
contenido mínimo de cemento
60,58
3,88
3,0000
ml Poste galvanizado de 80x40x2 mms.
pa-ra sujección de señales
9,47
28,41
1,0000
Ud. Señal reflexiva clase RA2 (H.I. nivel 2)
triangular de 900 mms de lado
98,20
98,20
0,3400
h
Camión volquete
20,22
6,87
0,3800
h
Oficial especialista
10,38
3,94
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 12
Cantidad
UM Descripción
Precio
Importe
Costes indirectos
6
8,70
Suma
Redondeo
Total
153,65
0,00
153,65
23
Ud. Señal reflexiva tipo S de 600 mms. de lado,con
retrorreflec-tancia clase RA2 (A.I. de nivel 2), con certificado y marca de
calidad, incluidos poste anclajes y tornillería colocada sobre
base de hormigón de 40 x 40 x 40 cms.
Cantidad
UM Descripción
Precio
Importe
0,0640
m3 Hormigón en planta de 200 Kg/cm2 de
resistencia característica y 350 Kg de
contenido mínimo de cemento
60,58
3,88
3,0000
ml Poste galvanizado de 80x40x2 mms.
pa-ra sujección de señales
9,47
28,41
1,0000
Ud Señal reflexiva clase RA2 (H.I. nivel 2)
cuadrada de 600 mms de lado
68,00
68,00
0,3400
h
Camión volquete
20,22
6,87
0,3500
h
Oficial especialista
10,38
3,63
0,3500
h
Peón ordinario
9,60
3,36
Costes indirectos
6
6,85
Suma
Redondeo
Total
121,00
0,00
121,00
24
Ud. Rotulación en calzada de símbolo en general, con pintura
vial blanca reflectante, completamente terminada, incluso
premarcaje y limpieza previa de calzada
Cantidad
UM Descripción
Precio
Importe
7,5000
Kg. Pintura blanca marcas viales
1,50
11,25
3,6500
Kg. Esferitas de vidrio marcas viales
0,78
2,85
1,8659
h
Oficial de primera
10,20
19,03
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 13
Cantidad
UM Descripción
Precio
Importe
Costes indirectos
6
3,06
Suma
Redondeo
Total
54,10
0,00
54,10
25
m² Paso de cebra o línea transversal con pintura epoxi de dos
componentes de capa gruesa, Clasificado como Clase 2
se-gún la norma UNE-ENV 12633 de resistencia al
deslizamien-to/resbalamiento, aplicación manual
Cantidad
UM Descripción
Precio
Importe
0,2500
kg Pintura epoxi de dos componentes de
capa gruesa, clasificado como Clase 2
según la norma UNE-ENV 12633 de
re-sistencia al deslizamiento
6,44
1,61
0,4950
kg Microesferas de vidrio
0,78
0,39
0,3320
h
Furgoneta más carro de señalización
10,00
3,32
0,1660
h
Encargado de obra
14,15
2,35
0,3320
h
Oficial de primera
10,20
3,39
0,6640
h
Peón ordinario
9,60
6,37
Costes indirectos
6
0,95
Suma
Redondeo
Total
18,38
0,00
18,38
26
kg Acero B 500 S en redondos, cortado, doblado, armado y
co-locado
Cantidad
UM Descripción
Precio
Importe
1,0000
kg Acero de límite elástico 500 N/mm2. en
redondos en factoría
0,60
0,60
0,0050
kg Alambre recocido en atado
0,54
0,00
0,0180
h
Oficial de primera
10,20
0,18
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 14
Cantidad
UM Descripción
Precio
Importe
Costes indirectos
6
0,06
Suma
Redondeo
Total
1,01
0,00
1,01
27
Ud Arqueta de registro de hormigón en masa para desagües,
in-cluso p.p. de excavación y tapa de hormigón según plano de
detalle
Cantidad
UM Descripción
Precio
Importe
0,3430
m3 Excavación en zanja en tierra con
re-troexcavadora con transporte de
produc-to sobrante a vertedero o lugar de
em-pleo
3,52
1,21
0,4000
m3 Hormigón en planta de 200 Kg/cm2 de
resistencia característica y 350 Kg de
contenido mínimo de cemento
60,58
24,23
0,1200
m3 Madera de encofrado
79,66
9,56
2,0300
h
Oficial de primera
10,20
20,71
2,7000
h
Peón ordinario
9,60
25,92
Costes indirectos
6
4,90
Suma
Redondeo
Total
86,53
0,00
86,53
28
Ml. Tubería de PVC duro con pared estructurada o similar, Serie
5, de 315 mms. de diámetro, con junta elástica, incluso p.p.
de piezas especiales, material granular de asiento, colocada
y probada, con excavación en zanja y relleno compactado
con material seleccionado procedente de la excavación y/o
préstamos
Cantidad
UM Descripción
Precio
Importe
1,0000
Ml. Tubería de PVC duro con pared
estructu-rada, Serie 5, de 315 mms. de diámetro
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 15
Cantidad
UM Descripción
Precio
Importe
0,0800
m3 Arena de machaqueo en cantera
9,02
0,72
0,0600
h
Pala retroexcavadora
21,46
1,29
0,0600
h
Camión volquete
20,22
1,21
0,0150
h
Pisón vibrante de 5 Tms
4,13
0,06
0,2900
h
Oficial de primera
10,20
2,96
0,2900
h
Peón ordinario
9,60
2,78
Costes indirectos
6
1,33
Suma
Redondeo
Total
23,50
0,00
23,50
29
Ud Pozo de registro circular de aros de hormigón prefabricado
de 14 cms de espesor y diámetro 1 metro , altura variable
in-cluso p.p. de excavación y solera de hormigón, recibido de
aros, pates, tapa y aro de fundición según plano, terminado
Cantidad
UM Descripción
Precio
Importe
1,0000
Ud Tapa de fundición dúctil , carga de rotura
25 Tms , luz libre 500 incluso cerco
75,13
75,13
1,2000
m3 Hormigón en planta de 175 Kg/cm2 de
resistencia característica y 300 Kg de
contenido mínimo de cemento
59,32
71,18
6,0000
kg Acero de límite elástico 500 N/mm2. en
redondos en factoría
0,60
3,60
0,2000
h
Pala retroexcavadora
21,46
4,29
0,0950
h
Camión volquete
20,22
1,92
2,0000
h
Oficial de primera
10,20
20,40
2,0000
h
Peón ordinario
9,60
19,20
0,5000
m3 Madera de encofrado
79,66
39,83
Costes indirectos
6
14,13
Suma
Redondeo
Total
249,68
0,00
249,68
30
Ud. Arqueta sumidero sifónico de hormigón en masa con tapa y
rejilla de fundición de 70 x 40 cms., incluso excavación y
re-lleno, con p.p. de acometida, completamente terminado
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 16
Cantidad
UM Descripción
Precio
Importe
1,0000
Ud. Tapa de rejilla de fundición dúctil de 70 x
40 cms., incluso marco
51,09
51,09
0,4500
m3 Hormigón en planta de 200 Kg/cm2 de
resistencia característica y 350 Kg de
contenido mínimo de cemento
60,58
27,26
0,0200
h
Pala retroexcavadora
21,46
0,43
3,3000
h
Oficial de primera
10,20
33,66
3,3000
h
Peón ordinario
9,60
31,68
Costes indirectos
6
8,65
Suma
Redondeo
Total
152,77
0,00
152,77
31
Ml. Canalización para conducción eléctrica y/o telefónica,
forma-da por 2 conductos de PVC de 110 mms. de diámetro
exte-rior, con refuerzo de hormigón HM-15/P/35/IIa en todo su
contorno, incluso p.p. de cable guía, excavación en zanja y
relleno compactado
Sin descomposición
14,15
32
Ud. P.A. Gestión de residuos
Sin descomposición
2.000,00
33
Ud. P.A. Servicios afectados
Sin descomposición
3.400,00
34
Ud P.A. Limpieza con medios mecánicos colector existente
Sin descomposición
3.800,00
35
m2 Impermeabilización por el exterior de muros de sótano, sin
andamios, con doble mano de revestimiento elástico a base
de copolímeros de éster del ácido acrílico Prelastic 1000 de
Copsa, con un rendimiento medio de 2 kg/m2., aplicado con
brocha o rodillo y protegido del terreno con fieltro geotextil
de 250 gr/m2 CopsaTEX de Copsa.
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 17
Cantidad
UM Descripción
Precio
Importe
0,1800
h
Oficial primera
19,45
3,50
0,1800
h
Ayudante
17,32
3,12
2,0000
kg Prelastic 1000 de Copsa
5,02
10,04
1,1000
m2 Geotextil Copsatex 250 g/m2 de Copsa
1,47
1,62
Suma
Redondeo
Total
18,28
0,00
18,28
36
m3 Cimbra tubular metálica en obras de fábrica de drenaje
transversal, incluyendo montaje, desmontaje y preparación
de la superficie de asiento, montada.
Cantidad
UM Descripción
Precio
Importe
0,0600
h
Capataz
19,10
1,15
0,3000
h
Oficial primera
19,45
5,84
0,3000
h
Peón ordinario
16,53
4,96
0,0300
h
Camión con grúa 6 t
43,54
1,31
0,1400
t
Zahorra natural sin clasificar IP<6
2,65
0,37
4,2000
t
km transporte zahorra
0,13
0,55
0,1000
h
Rodillo vibrante manual tándem 800 kg.
6,35
0,64
0,0020
m3 Tablón pino 2,50/5,50x205x76
194,99
0,39
45,0000
m3 Alqu./día cimbra tub.3 m/1000 kg
0,24
10,80
Suma
Redondeo
Total
26,01
0,00
26,01
37
m2 Encofrado oculto en alzados de obras de fábrica de drenaje
transversal, incluso clavazón y desencofrado, terminado.
Cantidad
UM Descripción
Precio
Importe
0,0800
h
Capataz
19,10
1,53
0,4000
h
Oficial 1ª encofrador
19,05
7,62
0,4000
h
Ayudante encofrador
17,88
7,15
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 18
Cantidad
UM Descripción
Precio
Importe
0,0080
m3 Tablón pino 2,50/5,50x205x76
194,99
1,56
0,2000
l
Desencofrante p/encofrado metálico
2,08
0,42
0,0200
kg Puntas 20x100
7,84
0,16
0,5000
m
Fleje para encofrado metálico
0,32
0,16
Suma
Redondeo
Total
21,48
0,00
21,48
38
m2 Encofrado visto en alzados de obras de fábrica de drenaje
transversal, incluso clavazón y desencofrado, terminado.
Cantidad
UM Descripción
Precio
Importe
0,1000
h
Capataz
19,10
1,91
0,5000
h
Oficial 1ª encofrador
19,05
9,53
0,5000
h
Ayudante encofrador
17,88
8,94
1,0000
m2 Tablero encofrar 22 mm. 4 p.
2,29
2,29
0,0150
m3 Tablón pino 2,50/5,50x205x76
194,99
2,92
0,2000
l
Desencofrante p/encofrado metálico
2,08
0,42
0,0200
kg Puntas 20x100
7,84
0,16
Suma
Redondeo
Total
26,17
0,00
26,17
39
m2 Encofrado horizontal bajo losa, en obras de fábrica de
dre-naje transversal, incluso clavazón y desencofrado,
termina-do.
Cantidad
UM Descripción
Precio
Importe
0,0900
h
Capataz
19,10
1,72
0,4500
h
Oficial 1ª encofrador
19,05
8,57
0,4500
h
Ayudante encofrador
17,88
8,05
1,0000
m2 Tablero encofrar 22 mm. 4 p.
2,29
2,29
0,0150
m3 Tablón pino 2,50/5,50x205x76
194,99
2,92
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 19
Cantidad
UM Descripción
Precio
Importe
0,0200
kg Puntas 20x100
7,84
0,16
Suma
Redondeo
Total
24,13
0,00
24,13
40
kg Acero corrugado B 400 S, colocado en alzados de obras de
fábrica de drenaje transversal, incluso p.p. de despuntes,
alambre de atar y separadores, totalmente terminado.
Cantidad
UM Descripción
Precio
Importe
0,0020
h
Capataz
19,10
0,04
0,0050
h
Oficial 1ª ferralla
19,05
0,10
0,0050
h
Ayudante ferralla
17,88
0,09
0,0010
h
Grúa telescópica autoprop. 20 t
58,11
0,06
1,0400
kg Acero corrugado B 400 S/SD pref.
0,80
0,83
0,0060
kg Alambre atar 1,30 mm
0,87
0,01
Suma
Redondeo
Total
1,13
0,00
1,13
41
kg Acero corrugado B 400 S, colocado en losas de obras de
fábrica de drenaje transversal, incluso p.p. de despuntes,
alambre de atar y separadores, totalmente terminado.
Cantidad
UM Descripción
Precio
Importe
0,0020
h
Capataz
19,10
0,04
0,0050
h
Oficial 1ª ferralla
19,05
0,10
0,0050
h
Ayudante ferralla
17,88
0,09
0,0010
h
Grúa telescópica autoprop. 20 t
58,11
0,06
Obra: MEJORA DE LA SEGURIDAD VIAL EN LA DP5812 ENTRE LOS PKs 3+040
AL 4+850
Pág. 20
Cantidad
UM Descripción
Precio
Importe
0,0060
kg Alambre atar 1,30 mm
0,87
0,01
Suma
Redondeo
Total
1,13
0,00
1,13
42
m3 Hormigón HA-30 en alzados de obras de fábrica de drenaje
transversal, incluso preparación de la superficie de asiento,
vibrado, regleado y curado, terminado.
Cantidad
UM Descripción
Precio
Importe
0,0500
h
Capataz
19,10
0,96
0,2000
h
Oficial primera
19,45
3,89
0,2000
h
Peón ordinario
16,53
3,31
0,1500
h
Aguja neumática s/compresor D=80mm
1,12
0,17
0,1500
h
Compre.port.diesel m.p. 5 m3/min 7 bar
5,92
0,89
0,0500
h
Autob.hormig.h.40 m3,pluma<=32m
155,53
7,78
1,0200
m3 Hormigón HA-30/P/20/I central
74,44
75,93
30,6000
m3 km transporte hormigón
0,32
9,79
Suma
Redondeo
Total
102,72
0,00
102,72
43
m3 Hormigón HA-30 en losas de obras de fábrica de drenaje
transversal, incluso preparación de la superficie de asiento,
vibrado, regleado y curado, terminado.
Cantidad
UM Descripción
Precio
Importe
0,0350
h
Capataz
19,10
0,67
0,2000
h
Oficial primera
19,45
3,89
0,3500
h
Peón ordinario
16,53
5,79
0,1500
h
Aguja neumática s/compresor D=80mm
1,12
0,17
0,1500
h
Compre.port.diesel m.p. 5 m3/min 7 bar
5,92
0,89
0,0500
h
Autob.hormig.h.40 m3,pluma<=32m
155,53
7,78
