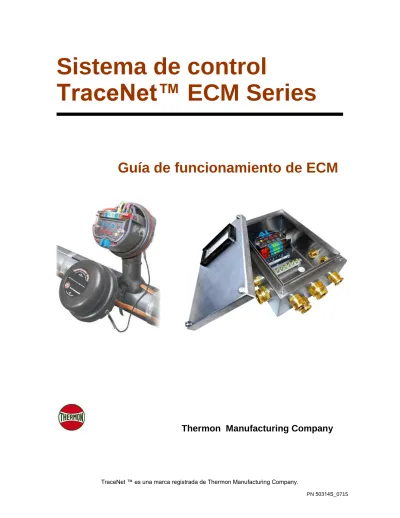

Sistema de control

TraceNet™ ECM Series

Guía de funcionamiento de ECM

Thermon Manufacturing Company

TraceNet ™ es una marca registrada de Thermon Manufacturing Company.

(2)

PN 50314S_0715

Guía de funcionamiento de ECM

Esta guía, así como el firmware que se describe, está creada bajo licencia y solo puede utilizarse o copiarse de acuerdo con los términos que figuran en dicha licencia. La información que aparece en esta guía sirve solo para fines informativos, está sujeta a cambio sin previo aviso y no se debe interpretar como compromiso asumido por Thermon Manufacturing Company. Thermon Manufacturing Company no se hace responsable ni tiene obligación alguna por cualquier error o imprecisión que pudieran aparecer en esta guía.

Este documento no se puede copiar, fotocopiar, reproducir, traducir o reducir a ningún medio electrónico o formato legible por máquina, de manera parcial o completa, sin el consentimiento previo por escrito de Thermon Manufacturing Company. Este documento está sujeto a cambio sin previo aviso.

Escrita y diseñada en Thermon Manufacturing Company 100 Thermon Drive, San Marcos, TX 78667-0609, USA

©Thermon 2015

Esta guía de funcionamiento está diseñada para que la usen únicamente los propietarios de los sistemas de control de trazado calefactor TraceNet™ ECM Series. El firmware y la guía de funcionamiento se consideran patentados y están protegidos por derechos de autor. Está terminantemente prohibido el uso por parte de otros usuarios y sin el consentimiento expreso escrito de Thermon®.

(3)

PN 50314S_0715

Contenidos

Parte 1: Introducción

. . . 4

Parte 2: Especificaciones de ECM

. . . 6

Parte 3: Terminología

. . . 8

Parte 4: La interfaz del usuario de ECM

. . . 9

Parte 5: Tipos de módulos ECM

. . . . . . 13

Parte 6: El módulo de control ECM-C y ECM-CH en funcionamiento

. . . 16

Parte 7: El módulo limitador ECM-L en funcionamiento

. . . 22

Parte 8: El módulo de control y limitador ECM-CL en

funcionamiento

. . . .43

Parte 9: Comunicaciones del ECM RS485

. . . . . . .38

Parte 10: Requisitos de instalación

. . . 39

Parte 11: Cómo interpretar la secuencia de parpadeos de la luz LED

de alarma

. . . 40

Parte 12: Más información

. . . 42

Apéndice A: Configuraciones y rangos predeterminados de fábrica

de ECM

(4)

1

Introducción

El ECM (módulo de control electrónico, siglas en inglés) Trace Net es un módulo de control y monitoreo de temperatura electrónico diseñado específicamente para controlar circuitos eléctricos de trazado calefactor que se utilizan en aplicaciones de protección contra congelamiento y mantenimiento de temperatura. El ECM Terminator se puede utilizar para controlar la temperatura y transmitir datos, y como sensor y conexión eléctrica para un circuito de trazado calefactor.

Figura 1: Módulo de control ECM en Terminator o en cubierta de acero inoxidable

El ECM está protegido por una cubierta no metálica reforzada con vidrio (serie Terminator) con una calificación de protección ambiental de NEMA 4X/IP66 o por una cubierta de acero inoxidable con una calificación de protección ambiental de IP66/67. Según las opciones que se seleccionen, el ECM se puede usar como una combinación de control y limitador de temperatura, controlador de temperatura con función de alarma de baja o alta temperatura o únicamente como limitador de temperatura. La cubierta incluye interruptores rotativos permiten ajustar el control de temperatura y/o los puntos de ajuste del limitador. La versión estándar del ECM se comunica en una red física de RS485 mediante un protocolo de comunicación Modbus RTU. Como alternativa, también está disponible una opción de comunicación CAN o de 4-20 mA.

(5)

PN 50314S_0715

5

La serie de módulos de control y monitoreo de trazado calefactor TraceNet™ ECM™ ha sido aprobada/certificada para su instalación y funcionamiento en ubicaciones comunes y Clase 1, División 2 Grupos A, B, C y D y ubicaciones peligrosas Zona 1 y 2 (clasificados) en entornos potencialmente explosivos.

TraceNet™ ECM™

1725 II 2 (2) GD Ex eb mb [ib] IIC T4, Ex tb IIIC T135°C SIRA 12ATEX5239X SIR 12.0103X Ex eb mb [ib] IIC T4, Ex tb IIIC T135°C

14.2709489X Ex eb mb [ib] IIC T4, Ex tb IIIC T135°C

Clase I División 2, Grupos A, B, C, D; Clase II División 2 Grupos F, G; Clase III; T4 Clase I Zona 1, AEx eb mb [ib] IIC T4; Zona 21 AEx tb IIIC T135°C

OCP 0034 NCC 15.0035X Ex eb mb [ib] IIC T4, Ex tb IIIC T135°C

DNV (solo ECM-OS) E-14179, Rules for Classification of Ships, High Speed

& Light Craft (Reglas para la clasificación de buques y embarcaciones ligeras y de alta velocidad) y Offshore Standards (Estándares para plataformas costa afuera) de DNV.

(6)

2

Especificaciones de ECM

El ECM tiene las siguientes especificaciones de funcionamiento:

Voltaje de funcionamiento/control 120 / 208 / 240 VCA1_{(50 / 60 Hz)} Rango de temperatura ambiente

de funcionamiento -76 to 13°F (-60 to 55°C) Rango mínimo de temperatura

ambiente de almacenamiento -100°F (-74°C) Opciones de interruptor de control SPST/DPST

Capacidad de control Un circuito de trazado calefactor

Entradas de temperatura Uno o dos RTD de platino de 3 cables y 100 ohmios a 32°F (0°C) por circuito de trazado calefactor, circuitos de seguridad inherente Unidades de temperatura °F / °C

Rango de control de temperatura 32°F a 932°F (0°C a 500°C) Rango de mantenimiento

de temperatura -76°F a 932°F (-60°C a 500°C) Opciones de comunicación RS485 / CAN / 4-20 mA Protocolo de comunicación RS485 ModBus RTU

Velocidad de comunicación hasta 9600 baudios Alarma/desconexión

de alta temperatura Seleccionable (restablecimiento manual o automático)

Calificaciones de corriente

de relé de alarma 2 amperios Calificación de voltaje de contacto

de relé de alarma 120 / 208 / 230 / 240 VCA1 Método de control Encendido/Apagado

(7)

PN 50314S_0715

7

Categoría de instalación II

Categoría de contaminación 2

Calificación del interruptor del relé de control Ver tabla

Calificación de interrupción de corriente CA de la carga del calefactor Temp. ambiente °F (°C) Bipolar (DP) Calificación de corriente tipo A (amperios) Unipolar (SP)

Calificación de corriente tipo B (amperios) 59 (15) 30 30 68 (20) 29 30 77 (25) 28 30 86 (30) 26,4 30 95 (35) 24,8 30 104 (40) 23 30 113 (45) 21 30 122 (50) 19 25,8 131 (55) 17 20

(8)

3

Terminología

La siguiente terminología se dará por supuesta en esta guía de funcionamiento.

Temperaturas de mantenimiento

(Temperatura de ajuste del controlador)

Las temperaturas en las que se encenderá el relé de carga del calentador.

Banda de control de temperatura

(Valor diferencial de temperatura)

El valor entre la temperatura de mantenimiento y la temperatura de apagado.

Banda de control de alarma

(Controlador de alarma de baja

temperatura o valor diferencial de alarma)

El valor diferencial de temperatura por debajo o por encima de la temperatura de mantenimiento en el que el ECM generará una alarma de temperatura.

Alarma de baja temperatura La temperatura de mantenimiento menos la banda de control de alarma

Alarma de alta temperatura La temperatura de mantenimiento más la banda de control de alarma

(9)

PN 50314S_0715

9

4

La interfaz de usuario de ECM

El módulo de control ECM es tal como aparece en la Figura 2 a continuación.

(10)

Las funciones de interfaz principales son las siguientes:

LED de alarma: La luz LED de alarma roja incorporada se utiliza para representar

las alarmas del sistema mediante el uso de secuencias de parpadeo distintivas. Esto permite que los usuarios con trabajos en caliente lleven a cabo una evaluación inicial de las alarmas.

LED de corriente: Se utiliza una luz LED de corriente verde para indicar que el

módulo ECM tiene corriente dentro del rango de voltaje operativo. La luz LED de corriente no se encenderá si el voltaje desciende por debajo de los 102 VCA en un módulo de voltaje nominal de 120 VCA, desciende por debajo de los 188 VCA en un módulo de voltaje nominal de 208 VCA o desciende por debajo de los 204 VCA en un módulo de voltaje nominal de 240 VCA.

Restablecimiento automático/manual: El interruptor de restablecimiento automático/manual se utiliza la restablecer el limitador en caso de que la temperatura supere el valor de desconexión de alta temperatura. Se utiliza un interruptor para seleccionar los modos de restablecimiento AUTOMÁTICO o MANUAL. Otra forma de restablecer el ECM es cortar el suministro de energía a la unidad (al “apagar” y volver a “encender” el disyuntor). Cuando el usuario selecciona la opción de restablecimiento automático, el limitador se restablece solo luego de activarse la alarma de alta temperatura y una vez que la temperatura vuelva a estar dentro del rango de control seguro.

Posición del interruptor Limitador de funciones

AUTO = Restablecimiento automático A = Restablecimiento manual B = Restablecimiento manual

Encendido del calentador: El módulo ECM incluye un relé mecánico (control o

limitador) o dos relés mecánicos (combinación de control y limitador). Los terminales marrón, azul y verde ubicados a la izquierda están conectados al suministro de energía. Los terminales verde, azul y marrón ubicados a la derecha están conectados al circuito de carga del trazado calefactor.

Relé de alarma: Un relé de alarma con un contacto de alarma unipolar con

calificación para una corriente máxima de más de 2 amperios puede conectarse a dispositivos de alarma externos (en los bloques de terminales rojos ubicados en la parte superior derecha).

Unidades de temperatura: El módulo de ECM funciona tanto en grados Fahrenheit

(°F) o grados Celsius (°C). El usuario puede seleccionar las unidades de temperatura deseadas con el interruptor rotativo amarillo de unidades de temperatura.

IMPORTANTE: En una ubicación peligrosa de ATEX (presencia de entorno potencialmente explosivo), es obligatorio el uso de la configuración manual para el limitador.

(11)

11 PN 50314S_0715

Amplio rango de configuración de temperatura: El usuario puede configurar la

temperatura de mantenimiento (interruptores rotativos azules) y los valores de desconexión de alta temperatura (interruptores rotativos rojos) para todos los tipos de módulos ECM en el rango de 32°F a 932°F (0°C a 500°C). Aunque los interruptores tienen una etiqueta de configuración para un valor máximo de 999, el ECM igual activará una alarma cuando se encuentre fuera del valor de rango de temperatura para las unidades de temperatura seleccionadas.

Rango de medición de temperatura: Los sensores de temperatura RTD de

platino de tres cables se utilizan para medir la temperatura en un rango de -76°F a 932°F (-60°C a 500°C) y están conectados a los dos juegos de bloques de terminales azules que se encuentran en la parte inferior. El sensor de temperatura RTD se utiliza con un conjunto de circuitos de compensación para arrojar lecturas de temperatura precisas teniendo en cuenta la resistencia del cable conductor. La entrada para los elementos estándar del RTD es segura por naturaleza.

Precisión de la medición de temperatura: Las mediciones de temperatura

precisas se encuentran dentro de los siguientes rangos de temperatura ambiente:



-76°F a 32°F (-60°C a 0°C) ±3,6°F (±2°C)



32°F a 131°F (0°C a 55°C) ±1,8°F (±1°C)

Detección del sensor RTD de circuito abierto/cortocircuito: El ECM tiene la

capacidad de detectar condiciones de circuito abierto/cortocircuito del sensor RTD y puede activar una alarma para alertar al usuario para que repare el sensor.

Capas de comunicación física: Los módulos ECM pueden venir con una de las

tres conexiones de comunicación disponibles:



RS485 BUS



CAN Bus



4-20 mA

Las conexiones del cableado para la funcionalidad de comunicación externa se hacen en los bloques de terminales negros ubicados en la esquina superior izquierda del módulo.

Los detalles sobre los protocolos de comunicación, junto con la estructura del paquete (RS485 o CAN bus) pueden consultarse en la Guía de DCS de ECM (PN 50315_0314).

Aunque no se reconocen de inmediato en la interfaz del usuario, el ECM tiene las siguientes funciones adicionales.

Acción independiente: El controlador/limitador ECM tiene funciones de control y

limitador independientes así como entradas de RTD duales. También se requiere una herramienta especial para cambiar y modificar las configuraciones de manera

(12)

tal que se cumplan los requisitos establecidos en IEC 60079-30 para el uso en aplicaciones de Zona 1 (entornos potencialmente explosivos).

Protección contra subvoltaje: Los módulos ECM tienen un circuito de protección

contra subvoltaje incorporado para evitar la variación de los relés de control y limitador.

Protección contra sobretemperatura: Se utilizan fusibles térmicos con calificación

para 237 °F (114 °C) para proteger los circuitos en caso de que la temperatura interna del circuito del dispositivo aumente de forma inesperada. Además, un sensor de coeficiente de temperatura negativo (NTC, siglas en inglés) monitorea la temperatura interna del circuito y deja sin corriente los relés del controlador y el limitador mediante el restablecimiento automático en caso de que la temperatura interna del circuito supere los 185°F (85°C). El ECM restablecerá el control de temperatura una vez que la temperatura interna del circuito baje a 176°F (80°C).

(13)

PN 50314S_0715

13

5

Tipos de módulos ECM

Se fabrican tres modelos básicos de ECM, que se detallan a continuación:



ECM-C: Solo controlador, con funcionalidad de contacto de alarma de baja

temperatura. El ECM-C controla la temperatura para que esta concuerde con el punto de ajuste de la temperatura (temperatura de mantenimiento).



ECM-CH: Solo controlador, con funcionalidad de contacto de alarma de alta

temperatura. El ECM-CH controla la temperatura para que esta concuerde con el punto de ajuste de la temperatura (temperatura de mantenimiento).



ECM-L: Solo limitador, con funcionalidad de contacto de alarma. El ECM-L apaga

el calentador en caso de que la temperatura supere el valor de desconexión de alta temperatura.



CL: Controlador y limitador, con funcionalidad de contacto de alarma.

ECM-CL combina la funcionalidad de los tipos ECM-C y ECM-L.

La versión estándar del ECM se comunica en una red física de RS485 mediante un protocolo Modbus RTU. Hay versiones opcionales del ECM disponibles para salidas de comunicación CAN o de 4-20 mA. Para determinar las opciones de ECM provistas,

consulte una de las dos siguientes descripciones de códigos de modelo: con un Terminator o con una cubierta montada en pared.

(14)

El TraceNet™ ECM™ está diseñado típicamente para instalarse en la tubería calentada o en la superficie con un Terminator, o para montarse en pared con una cubierta como la que se muestra en la Figura 3.

(15)

PN 50314S_0715

15

Figura 3: Opciones de montaje del módulo de control y monitoreo ECM

Al ser instalado, las medidas externas nominales del módulo TraceNet™ ECM™ son las que se muestran en la Figura 4.

(16)

(17)

PN 50314S_0715

17

6

El módulo de control ECM-C

y ECM-CH en funcionamiento

El módulo de control y monitoreo ECM-C y ECM-CH se muestra en la Figura 5:

(18)

El ECM-C y ECM-CH controla la carga del calentador mediante una operación sencilla de encendido/apagado del relé de control para garantizar que la temperatura del proceso se mantenga dentro del rango de temperatura de mantenimiento requerido.

Si la temperatura del sensor de control RTD se encuentra por encima de la temperatura de mantenimiento (ajustada mediante los interruptores rotativos) + la banda de control de temperatura, el relé del controlador se apagará y se interrumpirá el suministro de corriente a la carga del calentador. Para el ECM-C, en caso de que la temperatura caiga por debajo de la temperatura de mantenimiento menos la banda de control de alarma (baja) (debido a algunos factores externos), se generará una alarma de baja temperatura y el relé de la alarma se desconectará. En este caso, el LED de alarma también parpadeará para indicar que la temperatura del sensor del controlador ha alcanzado el valor de la alarma de baja temperatura. Para el ECM-CH, en caso de que la temperatura suba por encima de la temperatura de mantenimiento más la banda de control de alarma (alta) (debido a algunos factores externos), se generará una alarma de alta temperatura y el relé de la alarma se desenganchará. En este caso, el LED de alarma también parpadeará para indicar que la temperatura del sensor del controlador ha alcanzado el valor de la alarma de alta temperatura.

Cuando el sensor del controlador RTD vuelva a alcanzar la temperatura de mantenimiento, la alarma se apagará. En este punto, el contacto de la alarma se conectará y el LED de la alarma dejará de parpadear.

Para que la carga del calentador vuelva a recibir corriente, la temperatura del sensor de control RTD debe ser menor o igual a la temperatura de mantenimiento.

Configuraciones básicas:



Seleccione las unidades de temperatura adecuadas ajustando el interruptor rotativo amarillo.



Seleccione el punto de ajuste de temperatura deseado en el rango de 32°F a 932°F (0°C a 500°C) con los interruptores rotativos azules.



Observe que el LED de corriente verde indica que el ECM tiene energía en los terminales de corriente.

Ejemplo de configuraciones

Parámetro Valor seleccionado Tipo de parámetro

Unidades de temperatura °C Seleccionado por el usuario Temperatura de mantenimiento 100 °C Seleccionado por el usuario Tipo de control de temperatura Encendido/apagado Configuraciones de fábrica Banda de control de temperatura 3°C Configuraciones de fábrica

(19)

PN 50314S_0715

19

Banda de control de alarma (baja) 3°C Configuraciones de fábrica†

Banda de control de alarma (alta) 10 °C Configuraciones de fábrica†

Parámetro Temperatura

Temperatura de desconexión del relé de control 103 °C Valor de temperatura para activar alarma (valor umbral de

alarma de baja temperatura)

97°C

Valor de temperatura para activar alarma (valor umbral de alarma de alta temperatura)

103 °C

Valor de temperatura para detener alarma 100 °C Temperatura de conexión del relé de control 100 °C * Valores de temperatura en los que se conectan los relés de control y de alarma

Cuando el ECM-C/ECM-CH se encienda, si la temperatura detectada por el sensor de controlador RTD es igual o menor a 216°F (102°C), el ECM-C/ECM-CH suministrará corriente a la carga del calentador. Cuando la temperatura del sensor de controlador RTD sea igual o mayor a los 217°F (103°C) (temperatura de mantenimiento + la banda de control de temperatura), el relé del controlador se desconectará luego de una demora especificada (5 segundos) para apagar el calentador. La demora que se utiliza al encender o apagar un relé se establece en fábrica.

Una vez que la temperatura del sensor de controlador RTD baje a 212°F (100°C), el ECM-C/ECM-CH reanudará el suministro de corriente a la carga del calentador.

Para el ECM-C, si (debido a algunos factores externos) la temperatura del sensor RTD cae por debajo de los 207°F (97°C) (temperatura de mantenimiento menos la banda de control de alarma), el relé de la alarma se desconectará para activar una alarma de baja temperatura. Al mismo tiempo, el LED de alarma parpadeará para indicar el tipo de evento que dispara la alarma. Para el ECM-C, si (debido a algunos factores externos) la temperatura del sensor RTD sube por encima de los 217°F (103°C) (temperatura de mantenimiento más la banda de control de alarma), el relé de la alarma se desconectará para activar una alarma de alta temperatura. Al mismo tiempo, el LED de alarma parpadeará para indicar el tipo de evento que dispara la alarma.

†

Si se especifica en el pedido, la banda de control de alarma puede configurarse en fábrica en un valor más bajo o más alto. La banda de control de alarma también puede ajustarse en campo mediante el uso de un software de comunicación de autopista de datos TVNE si el ECM tiene la opción de comunicación RS485.

(20)

Alarmas de ECM-C y ECM-CH

El LED de alarma rojo indica que el módulo ECM-C/ECM-CH ha detectado alarmas existentes y las anuncia mediante el uso de distintas secuencias de demora y parpadeo. Al final de esta sección, se incluye una tabla que contiene una lista de secuencias de alarma y parpadeo para ECM-C/ECM-CH. El LED de alarma rojo puede ser particularmente útil para determinar alarmas de sistemas que utilizan el protocolo de comunicación de 4-20 mA (puesto que el origen de la alarma no se informa con la salida de alarma de 4-20 mA).

Las alarmas también son registradas por la memoria del microprocesador del ECM-C/ECM-CH junto con la hora en la que se detectó el evento. Cuando el ECM no tiene ningún estado de alarma, enviará “0x00” como código de estado de alarma cuando se le solicite que lo haga mediante la salida de comunicación de datos en serie.

La siguiente tabla contiene una lista de secuencias de alarma y parpadeo.

Tabla de alarmas de ECM-C/ECM-CH

Alarma del sistema, software Alarma del controlador RTD Mín. de temperatura de mantenimiento no válida Estado de alarma

Falla del software detectada en el microprocesador Circuito abierto/corto en RTD de controlador1 Valor de temperatura de mantenimiento de controlador < valor mín. de temperatura de mantenimiento en °F/°C o valor de temperatura de mantenimiento de controlador > valor máx. de temperatura de mantenimiento en °F/°C

Acción Desconectar relé de control y activar alarma Desconectar relé de control y activar alarma Desconectar relé de control y activar alarma

Relé de control

Desconectado Desconectado Desconectado

Relé de alarma

Curva de dilatación de corriente Temperatura del sensor de controlador

< 3,90 mA / > 20,10 mA Temperatura del sensor de controlador

(21)

PN 50314S_0715 21 Código de alarma 0x11 0x21 0x41 LED de alarma (Parpadeo, demora[s])

(1, una) (2, una) (4, una)

Función de autorres-tablecimiento y estado Sí (si el microprocesador se restablece) O (se borra la alarma con la comunicación en serie) Sí (Sensor reparado) Sí (Valor correcto de temperatura de mantenimiento) Máx. de temperatura de mantenimiento no válida Alarma de baja temperatura Alarma de alta temperatura Estado de alarma Valor de temperatura de mantenimiento de controlador > valor máx. de temperatura de mantenimiento en °F/°C Temperatura del sensor de controlador < (valor de temperatura de mantenimiento de controlador - valor de compensación de alarma de baja temperatura) Temperatura del sensor de controlador > (valor de temperatura de mantenimiento de controlador + valor de banda control de temperatura + valor de compensación de alarma de alta temperatura)

Acción Desconectar relé de control y activar alarma

Activar alarma (relé de control ya desconectado)

Relé de control Desconectado Ya desconectado Ya desconectado

Relé de alarma Desconectado Desconectado Desconectado

Curva de dilatación de

corriente

Temperatura del sensor de controlador Temperatura del sensor de controlador Temperatura del sensor de controlador Código de alarma 0x42 0x72 0x72 LED de alarma (Parpadeo, demora[s])

(4, dos) (7, dos) (7, dos)

Función de autorres-tablecimiento y estado Sí (Valor correcto de temperatura de mantenimiento) Sí (Temperatura de sensor en rango diferencial) Sí (Temperatura de sensor en rango diferencial)

(22)

Desconexión de alta temperatura interna Desconexión de bajo voltaje Cierre del hardware Estado de alarma Temperatura de NTC interna ≥ valor umbral máximo de temperatura interna del circuito

Alimentación de energía < 204 VCA / 188 VCA / 102 VCA2 Temperatura interna del circuito ≥ 212°F / 100°C

Acción Desconectar relés de control y alarma

ECM apagado y alarma activada

El ECM se apagará y podría sufrir daños permanentes; alarma activada (a prueba de fallas)

Relé de control

Relé de alarma

Curva de dilatación de

corriente

Temperatura del sensor de controlador --- --- Código de alarma 0x81 0x92 --- LED de alarma (Parpadeo, demora[s]) (8, una) --- --- Función de autorres-tablecimiento y estado Sí (Temperatura interna segura del circuito)

Sí

(Alimentación de energía = 204 VCA / 188 VCA / 102 VCA)

No

1 _{En ocasiones, pueden mezclarse los estados de circuito abierto y cortocircuito del RTD.} 2_{El código de alarma será registrado por la memoria del microprocesador una vez que el} módulo se encienda nuevamente. Este código de alarma indica que el ECM ha atravesado un ciclo de energía.

(23)

PN 50314S_0715

23

7

El módulo limitador ECM-L

El módulo limitador y de monitoreo ECM-L se muestra en la Figura 6 a continuación:

Figura 6: El TraceNet ECM-L

El ECM-L controla la carga del calentador mediante una operación sencilla de encendido/apagado del relé del limitador para garantizar que la temperatura del proceso nunca supere el valor de desconexión de alta temperatura.

Funcionamiento del ECM-L

En el ECM se utilizan dos microprocesadores para fines de doble redundancia. Los dos microprocesadores están enlazados mediante comunicación interna en serie para monitorear el estado del otro de manera constante. Esto garantiza que, si un microprocesador falla, el otro puede alertar a la sala de control mediante la activación de una alarma. Esto agrega un nivel de seguridad adicional al módulo ECM-L lo que es ideal para aplicaciones en las que la seguridad es crítica.

C-NC cerrado si: - La unidad no

tiene corriente - Está en estado

(24)

Restablecimiento automático/manual: El control del relé del limitador se basa en la

desconexión del control mediante el restablecimiento automático o manual (se configura con el interruptor rotativo negro). Este interruptor tiene 4 configuraciones: dos posiciones para el restablecimiento automático (auto) y dos para el restablecimiento manual (A, B). Cuando la temperatura del sensor de limitador RTD supera el valor de desconexión de alta temperatura (ajustado mediante los interruptores rotativos rojos) y la posición del interruptor de restablecimiento se seleccionó en A o B (restablecimiento manual), el relé del limitador se apagará y se interrumpirá el suministro de corriente al calentador. Al mismo tiempo, se activará una alarma para indicar que la temperatura del sensor de limitador RTD ha superado el límite de temperatura establecido por el usuario. En este caso, el LED de alarma también parpadeará para indicar que la temperatura del sensor del limitador ha alcanzado un valor crítico. Para desactivar la alarma de desconexión de alta temperatura una vez que la temperatura haya regresado al rango seguro, se deberá seleccionar el restablecimiento manual o automático con el interruptor de restablecimiento. El restablecimiento del limitador también puede llevarse a cabo al aplicar un ciclo de energía al ECM (apagando y volviendo a encender el disyuntor) sin cambiar el interruptor de restablecimiento.

Cuando la temperatura del sensor de limitador RTD supera el valor de desconexión de alta temperatura (ajustado mediante los interruptores rotativos rojos) y la posición del interruptor de restablecimiento esté en AUTO , el relé del limitador se apagará y se interrumpirá el suministro de corriente al calentador. Al mismo tiempo, se activará una alarma para indicar que la temperatura del sensor de limitador RTD ha superado el límite de temperatura establecido por el usuario. En este caso, el LED de alarma también parpadeará para indicar que la temperatura del sensor del limitador ha alcanzado un valor crítico. La alarma de desconexión de alta temperatura se desactivará y la carga del calentador volverá a tener energía una vez que el sensor del limitador RTD se encuentre en un valor menor o igual al valor de desconexión de alta temperatura menos el valor de banda de control de limitador negativo. En este punto, el contacto de la alarma se desconectará y el LED de la alarma dejará de parpadear.

Configuraciones básicas:



Seleccione el valor de desconexión de alta temperatura deseado en el rango de 32°F a 932°F (0°C a 500°C) con los interruptores rotativos rojos.



Observe que el LED de corriente verde indica que el ECM recibe energía de los terminales de corriente.

(25)

PN 50314S_0715

25

Ejemplo de configuraciones típicas

Parámetro Valor seleccionado

Tipo de parámetro

Unidades de temperatura °C Seleccionado por el usuario Valor de desconexión de alta

temperatura

200 °C Seleccionado por el usuario Tipo de restablecimiento Auto Seleccionado por el usuario Banda de control de alarma Compensación Configuraciones de fábrica Valor de banda de control de alarma 10 °C Configuraciones de fábrica

* Suponiendo que el microprocesador del controlador no ha detectado alarmas y que el relé de la alarma está conectado

Temperatura de desconexión del relé del limitador 200 °C Valor de temperatura para activar alarma (valor umbral de alarma) 200 °C Valor de temperatura para detener alarma 190 °C Temperatura de conexión del relé del limitador 190 °C * Valores de temperatura en los que se conectan los relés de control y de

alarma

Cuando se encienda, el ECM-L captará la temperatura que utiliza el sensor del limitador RTD. Si dicha temperatura está por debajo de los 392°F (200°C), el ECM-L suministrará corriente a la carga del calentador. Cuando la temperatura del sensor del limitador RTD sea igual o mayor a los 392°F (200°C) (valor de desconexión de alta temperatura), los relés de limitador y de alarma se desconectarán para activar una alarma luego de una demora especificada (5 segundos). Al mismo tiempo, el LED de alarma también parpadeará para indicar el tipo de alarma.

Cuando la temperatura del sensor del limitador RTD se aproxime a los 374 °F (190 °C), la alarma de desconexión de alta temperatura se desactivará y la carga del calentador recibirá energía nuevamente. Al mismo tiempo, el LED de alarma dejará de parpadear.

La demora que se utiliza al encender o apagar un relé se establece en fábrica. El Apéndice A contiene una lista de parámetros personalizados y sus rangos correspondientes.

Alarmas de ECM-L

El LED de alarma rojo indica que el módulo ECM-L ha detectado alarmas existentes mediante el uso de distintas secuencias de demora y parpadeo. Al final de esta sección, se incluye una tabla que contiene una lista de secuencias de alarma y parpadeo para ECM-L. El LED de alarma rojo puede ser particularmente útil para determinar alarmas de sistemas que utilizan el protocolo de comunicación de 4-20 mA (puesto que el origen de la alarma no se informa con la salida de alarma de 4-20 mA).

(26)

Las alarmas también son registradas por la memoria del microprocesador del ECM-L junto con la hora en la que se detectó el evento. Si el ECM no tiene ningún estado de alarma, enviará “0x00” como código de estado de alarma cuando se le solicite que lo haga mediante la salida de comunicación de datos en serie.

Tabla de alarmas de ECM-L

Alarma del sistema, software

Alarma del sistema, comunicación

Alarma del limitador RTD Estado de alarma Falla del software

detectada en el microprocesador Falla de comunicación entre los microprocesadores Circuito abierto/corto en RTD de limitador1

Acción Desconectar relé de *limitador y activar alarma Desconectar relé de *limitador y activar alarma Desconectar relé de limitador y activar alarma

Relé de limitador Desconectado Desconectado Desconectado

Relé de alarma Desconectado Desconectado Desconectado

*Curva de dilatación de corriente Temperatura del sensor de limitador Temperatura del sensor de limitador < 3,90 mA / > 20,10 mA Código de alarma 0x11 0x12 0x31 LED de alarma (Parpadeo, demora[s])

(1, una) (1, dos) (3, una)

Función de autorrestablecimiento y estado Sí (si el microprocesador se restablece) O (se borra la alarma con la comunicación en serie)

Sí

(si el microprocesador se restablece) O (se borra la alarma con la comunicación en serie) Sí (Sensor reparado) 1 Mín. de desconexión de alta temperatura 1 Máx. de desconexión de alta temperatura Desconexión de alta temperatura interna Estado de alarma Valor de desconexión

de alta temperatura del limitador < valor mín. de desconexión de alta temperatura en °F / °C

Valor de desconexión de alta temperatura del limitador > valor máx. de desconexión de alta temperatura en °F / °C Temperatura de NTC interna ≥ valor umbral máximo de temperatura interna del circuito

Acción Desconectar relé del limitador y activar alarma

Desconectar relé del limitador y activar alarma

Desconectar relé del limitador y relé de alarma

(27)

PN 50314S_0715

27

*Curva de dilatación de corriente Temperatura del sensor de limitador Temperatura del sensor de limitador Temperatura del sensor de limitador Código de falla 0x51 0x52 0x81 LED de alarma (Parpadeo, demora[s])

(5, una) (5, dos) (8, una)

Función de autorrestable-cimiento y estado Sí (Valor correcto de temperatura de mantenimiento) Sí (Valor correcto de temperatura de mantenimiento) Sí (Temperatura interna segura del circuito) Limitador de desconexión de alta temperatura Desconexión de bajo voltaje Cierre del hardware

Estado de alarma Temperatura del sensor de limitador ≥ temperatura de mantenimiento del limitador Alimentación de energía < 204 VCA / 188 VCA / 102 VCA2 Temperatura interna del circuito ≥ 212°F / 100°C

Acción Desconectar relé de limitador y activar alarma

ECM apagado y alarma activada

*Curva de dilatación de corriente Temperatura del sensor de limitador --- --- Código de alarma 0x82 0x92 --- LED de alarma (Demora[s], parpadeo) (8, dos) --- --- Función de autorrestable-cimiento y estado Sí (Restablecimiento automático/manual O restablecimientos de módulo) Y (temperatura de RTD del limitador = valor de desconexión de alta temperatura de limitador) Sí (Alimentación de energía = 204 VCA / 188 VCA / 102 VCA) No

(28)

1 _{En ocasiones, pueden mezclarse los estados de circuito abierto y cortocircuito del RTD.} 2_{El código de alarma será registrado por la memoria del microprocesador una vez que el} módulo se encienda nuevamente. Este código de alarma indica que el ECM ha atravesado un ciclo de energía.

* Si el microcontrolador del limitador detecta una alarma del sistema, entonces se desconectará el relé del limitador junto con el relé de la alarma. Si el microcontrolador del controlador detecta una alarma del sistema, entonces se desconectará solo el relé de la alarma.

(29)

PN 50314S_0715

29

8

El módulo de control y

limitador ECM-CL

El módulo de control y monitoreo de limitador ECM-CL se muestra en la Figura 7 a continuación:

Figura 7: Control y limitador ECM

El controlador/limitador ECM controla la carga del calentador mediante una operación sencilla de encendido/apagado del relé del controlador y del relé del limitador. En este módulo, se utilizan dos relés para garantizar que la temperatura del proceso se mantenga dentro del rango de funcionamiento seguro.

El ECM-CL en funcionamiento

En el ECM-CL se utilizan dos microprocesadores para fines de doble redundancia. Los dos microprocesadores están enlazados mediante comunicación interna en serie para monitorear el estado del otro de manera constante. Esto garantiza que, si un microcontrolador falla, el otro puede alertar a la sala de control mediante la activación de una alarma del sistema. Esto agrega un nivel de seguridad adicional al módulo ECM-CL lo que es ideal para aplicaciones en las que la seguridad es crítica.

(30)

En esta guía, el funcionamiento de los microprocesadores está categorizado como controlador para el relé del controlador y limitador para el relé del limitador, como lo implica el nombre ECM-CL.

El controlador tiene como fin mantener la temperatura del proceso dentro de un rango de temperatura seguro mediante el encendido o apagado del relé de control. El limitador actúa como guardia al controlar el relé del limitador para que la carga del calentador se apague cuando la temperatura exceda el valor máximo de desconexión de alta temperatura del limitador. En el ECM-CL, el valor de desconexión de alta temperatura del limitador debe ser ajustado en una posición más alta que la temperatura de ajuste del controlador para garantizar que el limitador pueda restringir el aumento de temperatura al desconectar el relé del limitador.

El ECM-CL controla la carga del calentador mediante una operación sencilla de

encendido/apagado del relé de control para garantizar que la temperatura del proceso se mantenga dentro del rango de temperatura de mantenimiento requerido.

Si la temperatura del sensor de control RTD se encuentra por encima de la temperatura de mantenimiento (ajustada mediante los interruptores rotativos) + la banda de control de temperatura, el relé del controlador se apagará y se interrumpirá el suministro de corriente a la carga del calentador. En caso de que la temperatura caiga por debajo de la temperatura de mantenimiento menos la banda de control de alarma (baja) (debido a algunos factores externos), se generará una alarma de baja temperatura y el relé de la alarma se desconectará. En este caso, el LED de alarma también parpadeará para indicar que la temperatura del sensor del controlador ha alcanzado el valor de la alarma de baja temperatura.

Cuando el sensor del controlador RTD vuelva a alcanzar la temperatura de mantenimiento, la alarma se apagará. En este punto, el contacto de la alarma se conectará y el LED de la alarma dejará de parpadear.

Para que la carga del calentador vuelva a recibir corriente, la temperatura del sensor de control RTD debe ser menor o igual a la temperatura de mantenimiento.

Restablecimiento automático/manual: El control del relé del limitador se basa en la

desconexión del control mediante el restablecimiento automático o manual (se configura con el interruptor rotativo negro). Este interruptor tiene 4 configuraciones: dos posiciones para el restablecimiento automático (auto) y dos para el restablecimiento manual (A, B). Cuando la temperatura del sensor de limitador RTD supera el valor de desconexión de alta temperatura (ajustado mediante los interruptores rotativos rojos) y la posición del interruptor de restablecimiento se seleccionó en A o B (restablecimiento manual), el relé del limitador se apagará y se interrumpirá el suministro de corriente al calentador. Al mismo tiempo, se activará una alarma para indicar que la temperatura del sensor de limitador RTD ha superado el límite de temperatura establecido por el usuario. En este caso, el LED de

(31)

PN 50314S_0715

31

alarma también parpadeará para indicar que la temperatura del sensor del limitador ha alcanzado un valor crítico. Para desactivar la alarma de desconexión de alta temperatura una vez que la temperatura haya regresado al rango seguro, se deberá seleccionar el restablecimiento manual o automático con el interruptor de restablecimiento. El restablecimiento del limitador también puede llevarse a cabo al aplicar un ciclo de energía al ECM (apagando y volviendo a encender el disyuntor) sin cambiar el interruptor de restablecimiento.

Cuando la temperatura del sensor de limitador RTD supera el valor de desconexión de alta temperatura (ajustado mediante los interruptores rotativos rojos) y la posición del interruptor de restablecimiento esté en AUTO , el relé del limitador se apagará y se interrumpirá el suministro de corriente al calentador. Al mismo tiempo, se activará una alarma para indicar que la temperatura del sensor de limitador RTD ha superado el límite de temperatura establecido por el usuario. En este caso, el LED de alarma también parpadeará para indicar que la temperatura del sensor del limitador ha alcanzado un valor crítico. La alarma de desconexión de alta temperatura se desactivará y la carga del calentador volverá a tener energía una vez que el sensor del limitador RTD se encuentre en un valor menor o igual al valor de desconexión de alta temperatura menos el valor de banda de control de limitador negativo. En este punto, el contacto de la alarma se desconectará y el LED de la alarma dejará de parpadear.

Configuraciones básicas



Seleccione el punto de ajuste de temperatura deseado para el relé del control en el rango de 32°F a 932°F (0°C a 500°C) con los interruptores rotativos azules.



Seleccione el punto de ajuste de temperatura deseado para el relé del limitador en el rango de 32°F a 932°F (0°C a 500°C) con los interruptores rotativos azules.



Observe que el LED de corriente verde indica que el ECM recibe energía de los terminales de corriente.

(32)

Ejemplo de configuraciones típicas

Parámetro Valor seleccionado

Tipo de parámetro

Unidades de temperatura °C Seleccionado por el usuario Temperatura de mantenimiento 100 °C Seleccionado por el usuario Tipo de control de temperatura Compensación Configuraciones de fábrica Banda de control de temperatura 3°C Configuraciones de fábrica

Valor de desconexión de alta temperatura

200 °C Seleccionado por el usuario Tipo de restablecimiento Auto Seleccionado por el usuario Banda de control de alarma Compensación Configuraciones de fábrica Valor de banda de control de alarma 10 °C Configuraciones de fábrica

* Suponiendo que el microprocesador del controlador no ha detectado alarmas y que el relé de la alarma está conectado

Temperatura de desconexión del relé de control 103 °C Temperatura de conexión del relé de control 100 °C Temperatura de desconexión del relé del limitador 200 °C Valor de temperatura para activar alarma (valor umbral de

alarma)

200 °C

Valor de temperatura para detener alarma 190 °C Temperatura de conexión del relé del limitador 190 °C * Valores de temperatura en los que se conectan los relés de control y de alarma

Cuando el ECM-CL se encienda, si la temperatura detectada por el sensor de controlador RTD es igual o menor a 102 °C, el ECM-CL suministrará corriente a la carga del calentador. Cuando la temperatura del sensor de controlador RTD sea igual o mayor a los 103 °C (temperatura de mantenimiento + la banda de control de temperatura), el relé del controlador se desconectará luego de una demora especificada (5 segundos) para apagar el calentador. La demora que se utiliza al encender o apagar un relé se establece en fábrica.

Una vez que la temperatura del sensor de controlador RTD baje a 100 °C), el ECM-C/ECM-CH reanudará el suministro de corriente a la carga del calentador.

Cuando se encienda, el ECM-CL captará la temperatura que utiliza el sensor del limitador RTD. Si dicha temperatura está por debajo de los 392 °F (200 °C), el relé del limitador ECM-CL permanecerá cerrado. Cuando la temperatura del sensor del limitador RTD sea igual o mayor a los 392°F (200°C) (valor de desconexión de alta temperatura), los relés de limitador y de alarma se desconectarán para activar una alarma luego de una demora especificada (5 segundos). Al mismo tiempo, el LED de alarma también parpadeará para

(33)

PN 50314S_0715

33

Cuando la temperatura del sensor del limitador RTD se aproxime a los 374 °F (190 °C), la alarma de desconexión de alta temperatura se desactivará y relé del limitador se volverá a cerrar. Al mismo tiempo, el LED de alarma dejará de parpadear.

La demora que se utiliza al encender o apagar un relé se establece en fábrica. El Apéndice A contiene una lista de parámetros personalizados y sus rangos correspondientes.

Alarmas de ECM-CL

El LED de alarma rojo indica que el módulo ECM-CL ha detectado alarmas existentes y las anuncia mediante el uso de distintas secuencias de demora y parpadeo. Al final de esta sección, se incluye una tabla que contiene una lista de secuencias de alarma y parpadeo para ECM-CL. El LED de alarma rojo puede ser particularmente útil para determinar alarmas de sistemas que utilizan el protocolo de comunicación de 4-20 mA (puesto que el origen de la alarma no se informa con la salida de alarma de 4-20 mA).

Las alarmas también son registradas por la memoria del microprocesador del ECM-CL junto con la hora en la que se detectó el evento. Cuando el ECM no tiene ningún estado de alarma, enviará “0x00” como código de estado de alarma cuando se le solicite que lo haga mediante la salida de comunicación de datos en serie.

Tabla de alarmas de ECM-CL

Alarma del sistema, software

Alarma del sistema, comunicación

Alarma del controlador RTD Estado de

alarma

(Falla del software detectada en el microprocesador) (Falla de comunicación entre los microprocesadores) (Circuito abierto/corto en RTD de controlador1₎

Acción Desconectar relé de limitador/control y activar alarma* Desconectar relé de limitador/control y activar alarma* Desconectar/conect ar relé de control y activar alarma

Relé de control *Desconectado *Desconectado Desconectado / conectado

Relé de limitador

*Desconectado *Desconectado Sin acción

(34)

Curva de dilatación de corriente Temperatura del sensor de controlador Temperatura del sensor de controlador < 3,90 mA / > 20,10 mA Código de alarma 0x11 0x12 0x21 LED de alarma (Parpadeo, demora[s])

(1, una) (1, dos) (2, una)

Función de autorresta-blecimiento y estado Sí (si el microprocesador se restablece) O (se borra la alarma con la comunicación en serie)

Sí

(si el microprocesador se restablece) O (se borra la alarma con la comunicación en serie)

Sí

(Sensor reparado)

Alarma del limitador RTD Mín. de temperatura de mantenimiento no válida Máx. de temperatura de mantenimiento no válida Estado de alarma (Circuito abierto/corto en RTD de limitador1₎ (Valor de temperatura de mantenimiento de controlador < valor mín. de temperatura de mantenimiento en °F/°C) (Valor de temperatura de mantenimiento de controlador > valor máx. de temperatura de mantenimiento en °F/°C) Acción Desconectar/conectar relé de control y activar alarma Desconectar relé de control y activar alarma

Desconectar relé de control y relé de limitador y activar alarma

Relé de control Sin acción Desconectado Desconectado

Desconectado Sin acción Desconectado

Curva de dilatación de corriente Temperatura del sensor de controlador Temperatura del sensor de controlador Temperatura del sensor de controlador Código de alarma 0x31 0x41 0x42

(35)

PN 50314S_0715

35

LED de alarma

(Parpadeo, demora[s])

(3, una) (4, una) (4, dos)

Función de autorresta-blecimiento y estado Sí (Sensor reparado) Sí (Valor correcto de temperatura de mantenimiento) Sí (Valor correcto de temperatura de mantenimiento) 1 Mín. de desconexión de alta temperatura 1 Máx. de desconexión de alta temperatura 2 Desconexión de alta temperatura no válida Estado de alarma (Valor de desconexión de alta temperatura del limitador < valor mín. de desconexión de alta temperatura en °F / °C) (Valor de desconexión de alta temperatura del limitador > valor máx. de desconexión de alta temperatura en °F / °C) (Valor de desconexión de alta temperatura < valor de temperatura de mantenimiento)

Acción Desconectar relé de limitador y activar alarma Desconectar relé de control y relé de limitador y activar alarma Desconectar relé de control y relé de limitador y activar alarma

Relé de control Sin acción Desconectado Desconectado

Curva de dilatación de corriente Temperatura del sensor de controlador Temperatura del sensor de controlador Temperatura del sensor de controlador Código de alarma 0x51 0x52 0x61 LED de alarma (Parpadeo, demora[s])

(5, una) (5, dos) (6, una)

Función de autorresta-blecimiento y estado Sí (Valor correcto de desconexión de alta temperatura) Sí (Valor correcto de desconexión de alta temperatura) Sí (Valor correcto de temperatura de mantenimiento)

(36)

Alarma de baja temperatura Desconexión de alta temperatura interna Limitador de desconexión de alta temperatura Estado de alarma Temperatura del sensor de controlador < (valor de temperatura de mantenimiento de controlador - valor de compensación de alarma de baja temperatura) (Temperatura de NTC interna ≥ valor umbral máximo de temperatura interna del circuito) (Temperatura del sensor de limitador ≥ temperatura de mantenimiento del limitador)

Acción Activar alarma (relé de control ya desconectado) Desconectar relé de control y relé de limitador y activar alarma Desconectar relé de limitador y activar alarma

Relé de control Ya conectado Desconectado Desconectado

Sin acción Desconectado Desconectado

Curva de dilatación de corriente Temperatura del sensor de controlador Temperatura del sensor de controlador Temperatura del sensor de controlador Código de alarma 0x72 0x81 0x82 LED de alarma (Parpadeo, demora[s])

(7, dos) (8, una) (8, dos)

Función de autorresta-blecimiento y estado Sí (Temperatura de sensor en rango diferencial) Sí (Temperatura interna segura del circuito)

Sí (Restablecimiento automático/manual O restablecimientos de módulo) Y (temperatura de RTD del limitador = valor de desconexión)

Desconexión de bajo voltaje

Cierre del hardware

Estado de alarma (Alimentación de energía < 204 VCA / 188 VCA / 102 VCA)2 Temperatura interna del circuito ≥212 °F / 100 °C

(37)

PN 50314S_0715

37

Acción Desconectar relé de control y relé de limitador y activar alarma

Relé de control Desconectado Desconectado

Relé de limitador Desconectado Desconectado

Relé de alarma Desconectado Desconectado

Curva de dilatación de corriente Temperatura del sensor de controlador --- Código de alarma 0x92 --- LED de alarma (Parpadeo, demora[s]) --- --- Función de autorresta-blecimiento y estado Sí (Alimentación de energía = 204 VCA / 188 VCA / 102 VCA) No

1_{En ocasiones, pueden mezclarse los estados de circuito abierto y cortocircuito del RTD.} 2 _{El código de alarma será registrado por la memoria del microprocesador una vez que el} módulo se encienda nuevamente. Esta falla indica que el ECM ha atravesado un ciclo de energía.

* Si el microcontrolador del controlador detecta una alarma del sistema, entonces se

desconectará el relé del controlador junto con el relé de la alarma. Si el microcontrolador del limitador detecta una alarma del sistema, entonces se desconectará el relé del limitador junto con el relé de la alarma.

(38)

9

Comunicación RS485 del ECM

El ECM viene con un puerto de comunicación RS485 estándar. Este puerto permite la comunicación entre un protocolo Modbus RTU y una estación de trabajo de PC y/o el sistema de control distribuido (DSC, siglas en inglés) de la instalación. Mediante este enlace de comunicación, es posible acceder a la mayoría de los parámetros de funcionamiento que son programables en el módulo desde la estación de trabajo central de PC, una consola de sistema DCS u otro dispositivo de interfaz móvil.

Para conocer más detalles sobre las comunicaciones que enlazan la información entre el ECM y la estación de trabajo de PC, consulte la Guía de funcionamiento de TraceView™ Network Explorer, PN 80512.

Para conocer más detalles sobre las comunicaciones que enlazan la información entre el ECM y un DCS u otros módulos en red, consulte la Guía de DCS de ECM, 50315_0314.

(39)

PN 50314S_0715

39

10

Requisitos de instalación

A continuación se describen los requisitos de instalación de ECM:



El cableado del suministro debe tener las dimensiones adecuadas para cumplir con los requisitos de amperaje de los circuitos de trazado calefactor que se desea controlar. El cable de suministro tiene un tamaño limitado de 20 a 6 AWG (0,5 mm2_a 16 mm2_{). El aislamiento de los cables debe ser capaz de tolerar temperaturas de} funcionamiento y de exposición de hasta 194 °F (90 °C).



El tamaño máximo del cable a los terminales de comunicación y alarma es de AWG (1,5 mm2₎



La corriente nominal de la sección de trazado calefactor dentro de la cubierta Terminator no debe superar los 20 W por pie (65,6 W por metro).



Se deben instalar disyuntores de fuga a tierra (EPD) en todos los circuitos. Estos disyuntores deben estar ubicados de manera apropiada para que se pueda acceder a ellos fácilmente, y deben estar marcados como el dispositivo de desconexión para el/los circuito(s) y el ECM.



Para evitar la descarga estática, limpie el ECM solo con un paño húmedo. Si es necesario limpiar el interior del ECM, asegúrese de que el circuito esté completamente desconectado antes de comenzar a limpiar.



Si el ECM se utiliza o instala de alguna manera que contradiga este Guía de funcionamiento u otras instrucciones de instalación de Thermon®, el control del circuito de trazado calefactor provisto por el ECM podría verse afectado.

(40)

11

Cómo interpretar la secuencia

de parpadeos de la luz LED de

alarma

Todos los módulos ECM están diseñados para detectar varias alarmas potenciales que pueden activarse por distintas razones, como por ejemplo el mal funcionamiento del sensor RTD, un error de instalación o del operador y eventos de alarma del microprocesador/software. Si se detecta una alarma, esta es registrada por la memoria interna (EEPROM) del microprocesador junto con la hora1 _{en que se detectó la alarma.} EEPROM puede almacenar las últimas 20 alarmas detectadas por el ECM. El usuario puede comunicarse con el módulo mediante RS485 o CAN Bus para solicitar las alarmas actuales de manera remota para fines de solución de problemas.

Una lista completa de los códigos de alarma para todos los tipos de ECM se incluye en las respectivas secciones de esta guía.

Cada alarma detectada por el ECM tiene asignado un código hexadecimal distintivo que también determina la secuencia de parpadeo del LED de alarma. El usuario puede determinar el código de alarma con la secuencia de parpadeo del LED de alarma al consultar la tabla de alarmas del módulo ECM correspondiente. La próxima sección contiene un ejemplo sobre cómo determinar la alarma con la secuencia de parpadeo del LED.

En el ECM-CL, se da prioridad a las alarmas del controlador por sobre las alarmas del limitador cuando estas se muestran con el LED de alarma. Si no hay ninguna alarma de controlador, las alarmas de limitador se mostrarán con el LED de alarma. La siguiente tabla resume la priorización de la secuencia de parpadeo del LED de alarma para los distintos módulos ECM.

(41)

PN 50314S_0715

41

Módulo

Prioridad para el LED de alarma

ECM-C

/ECM-CH

Alarmas de controlador

ECM-L

Alarmas de limitador

ECM-CL

Alarma de controlador. Cuando ninguna alarma de controlador

o de limitador tiene prioridad.

1 _{Tenga en cuenta que este es el tiempo de funcionamiento del módulo con energía.}

Secuencia de parpadeos del LED de alarma

El LED de alarma rojo se utiliza para indicar que el ECM detectó una alarma. El usuario puede mirar el LED de alarma y, a partir de la secuencia de parpadeos y la demora entre los ciclos de parpadeo, determinar la causa del evento de alarma.

Ciclo de parpadeos: El ciclo de parpadeo es la cantidad de veces que un LED de alarma

parpadea de manera consecutiva, con un intervalo de tiempo de 0,25 segundos entre los parpadeos.

Demora de ciclo de parpadeos: La demora entre un ciclo de parpadeo del LED de alarma

y el siguiente, en múltiplos de un segundo.

A continuación se brinda un ejemplo sobre cómo determinar una alarma a partir de la secuencia de parpadeos del LED de alarma:

Tipo de módulo ECM = ECM-CL

Cantidad de parpadeos consecutivos del LED en un ciclo de parpadeo = 7 Demora entre cada ciclo de parpadeo = 2 segundos

Código de alarma

= 0x

= Cantidad de parpadeos LED =7 = Demora de ciclo de parpadeo = 2

Código de alarma = 0x72

De la lista de códigos de alarma de ECM-CL, se puede determinar que el controlador activó la alarma de alta temperatura.

(42)

12

Más información

Si desea información que no está contemplada en esta Guía de funcionamiento, póngase en contacto con el centro de soporte de ingeniería o soporte de productos más cercano de Thermon® al 1(800)820-4328 para recibir asistencia adicional.

(43)

PN 50314S_0715

43

Apéndice A:

Configuraciones y

rangos predeterminados de fábrica

de ECM

1_{Solo disponible en ECM-CL}

Descripción Mín. Máx. Predeterminado Unidades

Valor de desconexión de alta temperatura para termistor interno 32 °F / 0 °C 185 °F / 85 °C 185 °F / 85 °C °F / °C Tipo de diferencial de temperatura Compensación de temperatura % Compensación de temperatura °F / °C Banda de control de temperatura de control/limitador 5 °F / 3 °C 212 °F / 100 °C 5 °F / 3 °C °F / °C / % Valor de compensación de alarma de baja temperatura

5 °F / 3 °C 212 °F / 100 °C 5 °F / 3 °C °F / °C / %

Valor de compensación de alarma de alta temperatura

5 °F / 3 °C 212 °F / 100 °C 18 °F / 10 °C °F / °C / % Relé de control/limitador - Demora activada 0 60 5 Segundos Relé de control/limitador - Demora desactivada 0 60 5 Segundos

Relé de alarma - Demora activada

0 60 10 Segundos

Relé de alarma - Demora desactivada

0 60 5 Segundos

Circuito abierto de RTD de control (acción en relé de control)1

0 1 0 Ninguna

Corto circuito de RTD de control (acción en relé de control)1

0 1 0 Ninguna

Escala de temperatura, 4 mA 32 °F / 0 °C 932 °F / 500 °C 32 °F / 0 °C °F / °C

(44)

Thermon Manufacturing Company 100 Thermon Drive San Marcos Texas www.thermon.com
