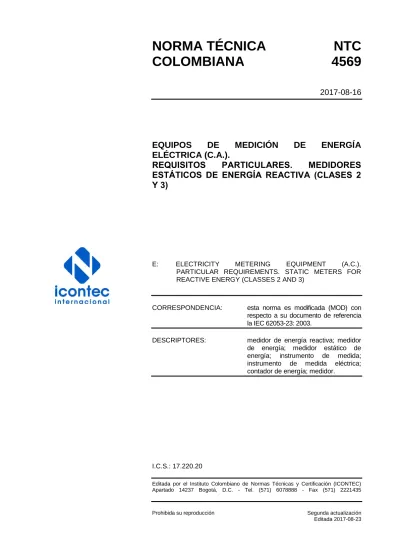

NORMA TÉCNICA
NTC
COLOMBIANA
4569
2017-08-16
EQUIPOS
DE
MEDICIÓN
DE
ENERGÍA
ELÉCTRICA (C.A.).
REQUISITOS
PARTICULARES.
MEDIDORES
ESTÁTICOS DE ENERGÍA REACTIVA (CLASES 2
Y 3)
E: ELECTRICITY METERING EQUIPMENT (A.C.). PARTICULAR REQUIREMENTS. STATIC METERS FOR REACTIVE ENERGY (CLASSES 2 AND 3)
CORRESPONDENCIA: esta norma es modificada (MOD) con respecto a su documento de referencia la IEC 62053-23: 2003.
DESCRIPTORES: medidor de energía reactiva; medidor de energía; medidor estático de energía; instrumento de medida; instrumento de medida eléctrica; contador de energía; medidor.
I.C.S.: 17.220.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Segunda actualización Editada 2017-08-23
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 1595 de 2015.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 4569 (Segunda actualización) fue ratificada por el Consejo Directivo de 2017-08-16. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 144 Medidores de energía eléctrica.
ACI - NEGAWATT AMS UNION SAS
CENTRAL HIDROELÉCTRICA DE CALDAS S.A. ESP (CHEC)
CENTRALES ELÉCTRICAS DE NORTE DE SANTANDER S.A. ESP (CENS) CENTRO DE INVESTIGACIÓN Y
DESARROLLO DEL SECTOR ELÉCTRICO (CIDET)
CODENSA S.A. ESP COLOMBIA INTELIGENTE COMITÉ ASESOR DE COMERCIALIZACIÓN - CAC COMMERCIAL METERING COMPAC SAS DIGITRON DISICO S.A. EDMI OSAKI ELECTRIFICADORA DE SANTANDER S.A. ESP
ELECTRIFICADORA DEL CARIBE S.A. ESP (ELECTRICARIBE)
ELSTER
EMPRESA DE ENERGÍA DE BOYACÁ S.A. ESP
EMPRESA DE ENERGÍA DE PEREIRA S.A. ESP
EMPRESA DE ENERGÍA DEL PACÍFICO S.A. ESP (EPSA)
EMPRESAS MUNICIPALES DE CALI S.A. ESP (EMCALI)
EMPRESAS PÚBLICAS DE MEDELLÍN S.A. ESP
ENERTOTAL S.A. ESP GREEN INGENIERÍA HEXING
HUAWEI
IGT INGENIERÍA TOTAL SAS IMCOMELEC
IMSYS
INDUSTRIA ELÉCTRICA DEL CAUCA SAS (INELCA)
INPEL
INSTITUTO NACIONAL DE METROLOGÍA DE COLOMBIA (INM) ISAGEN K-TION SAS MEDER S.A. MESSEN METREX S.A. METROBIT LTDA. PRIMESTONE PROING S.A. PTI S.A.
RYMEL INGENIERÍA SELDA LTDA. SERVIMETERS SIEMENS STAEKKA TECNO5 TECUN SAS
UNIDAD DE PLANEACIÓN MINERO ENERGÉTICA (UPME)
UNIVERSIDAD DEL VALLE UNIVERSIDAD NACIONAL VEGA ENERGY S.A. VEN ENERGÍA VERITEST LTDA.
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ABRIL SOLUCIONES SAS ACLARA
ALDANA METERS LTDA.
AUTOMATIZACIÓN AVANZADA S.A. CIDEI
COMPAÑÍA AMERICANA DE MULTISERVICIOS (CAM) COMPAÑÍA ENERGÉTICA DE OCCIDENTE S.A. ESP
COMPAÑÍA ENERGÉTICA DEL TOLIMA S.A. ESP
COOPERATIVA TCL TRANSPORTE CARGA LIBRE
DICEL
ELECTRIFICADORA DEL CAQUETA S.A. ESP
ELECTRIFICADORA DEL META S.A. ESP. ELECTROHUILA S.A. ESP
ELGSIS EMGESA
EMPRESA DE ENERGÍA DE CUNDINAMARCA S.A. ESP
EMPRESA DE ENERGÍA DEL QUINDÍO S.A. ESP
EXCELEC
GECELCA S.A ESP
GEIICO S.A. GERS GRUPO R&O GRUPO UNIÓN IDOSDE LTDA. IMECTRO LTDA. INGENIERÍA Y REPRESENTACIONES S.A.
JESEN GROUP SAS
MINISTERIO DE MINAS Y ENERGÍA OPTIMIZACIÓN DE ENERGÍA S.A. ORACLE UTILITIES
PISTAR HOLDING
PRODUCEL INGENIEROS S.A. PULSA DE COLOMBIA S.A. RADIAN RESEARCH INC
SCHNEIDER ELECTRIC COLOMBIA SGS COLOMBIA SUATELL LTDA. TRADINTER TRANSFORMADORES CDM UL COLOMBIA UNIDADES TECNOLÓGICAS DE SANTANDER UNIVERSIDAD ICESI
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
CONTENIDO Página ACLARACIÓN ... i INTRODUCCIÓN ... ii 1. ALCANCE ... 1 2. REFERENCIAS NORMATIVAS ... 1 3. TÉRMINOS Y DEFINICIONES ... 24. VALORES ELÉCTRICOS NORMALIZADOS ... 2
5. REQUISITOS MECÁNICOS ... 2
6. CONDICIONES CLIMÁTICAS ... 2
7. REQUISITOS ELÉCTRICOS ... 2
7.1 CONSUMO DE POTENCIA ... 2
7.2 INFLUENCIA DE SOBRE-CORRIENTES DE CORTA DURACIÓN ... 3
7.3 INFLUENCIA DEL AUTO-CALENTAMIENTO ... 4
7.4 ENSAYOS DE TENSIÓN ALTERNA ... 5
8. REQUERIMIENTOS DE EXACTITUD ... 5
8.1 LÍMITES DE ERROR DEBIDOS A VARIACIÓN DE LA CORRIENTE ... 5
8.2 LÍMITES DE ERROR DEBIDO A FACTORES DE INFLUENCIA ... 6
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
Página
8.4 CONSTANTE DEL MEDIDOR ... 9
8.5 CONDICIONES DE LOS ENSAYOS DE EXACTITUD ... 9
8.6 INTERPRETACIÓN DE LOS RESULTADOS DE LOS ENSAYOS ... 11
DOCUMENTO DE REFERENCIA ... 18
ANEXOS ANEXO A (Normativo) DIAGRAMA DEL CIRCUITO DE ENSAYO PARA COMPONENTE DIRECTA ... 12
ANEXO B (Normativo) ELECTROIMÁN PARA EL ENSAYO DE LA INFLUENCIA DE LOS CAMPOS MAGNÉTICOS DE ORIGEN EXTERNO ... 14
ANEXO C (Informativo) REPRESENTACIÓN GEOMÉTRICA PARA POTENCIA ACTIVA Y REACTIVA ... 15
ANEXO D (Informativo) IDENTIFICACIÓN DE CAMBIOS DE LA NTC 4569 (SEGUNDA ACTUALIZACIÓN) CON RESPECTO A LA VERSIÓN ANTERIOR ... 17
TABLAS Tabla 1. Consumo de potencia en los circuitos de tensión para medidores monofásicos y polifásicos incluyendo la fuente de alimentación ... 3
Tabla 2. Consumo de potencia en los circuitos de corriente ... 3
Tabla 3. Variación debida a sobre-corrientes de corta duración ... 4
Tabla 4. Variaciones debidas al auto-calentamiento ... 4
Tabla 5. Ensayos de tensión alterna ... 5
Tabla 6. Límites del error porcentual (medidores monofásicos y polifásicos con cargas balanceadas) ... 5
Tabla 7. Límites de error porcentual (medidores con cargas monofásicas, pero con tensiones polifásicas balanceadas aplicadas a los circuitos de tensión) ... 6
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
Página
Tabla 8. Factores de influencia ... 6
Tabla 9. Corriente de arranque ... 9
Tabla 10. Balance de tensión y corriente ... 10
Tabla 11. Condiciones de referencia ... 10
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
i
ACLARACIÓN
Esta norma es modificada (MOD) con respecto a su documento de referencia la IEC 62053-23, en los siguientes aspectos:
Numeral Modificaciones Explicación
Introducción y numeral 2 Se referencian algunas NTC adopciones de las IEC correspondientes
Referenciar las Normas Técnicas Colombianas
Introducción En la segunda oración del último párrafo se adiciono lo relacionado con las condiciones de referencia, de la siguiente manera: Para aplicaciones especiales, otros niveles de ensayos “y condiciones de referencia” pueden ser necesarios y deberán ser acordados entre el usuario y el fabricante.
Considerar la posibilidad de que cuando se establezcan condiciones especiales, también se puedan considerar otras condiciones de referencia, las cuales deben ser acordadas entre el usuario y el fabricante
En la tercera oración del segundo párrafo, se modificó de la siguiente manera: La Norma no aplica a implementaciones especiales (tales como partes de medición y/o registrador en cajas separadas).
Para que el alcance de la norma conserve el requisito de que el registrador este incorporado en la misma caja y cubra medidores con el display incorporado en la misma caja o con el display en caja separada.
1. Alcance Establece que aplica para redes con frecuencia de 60 Hz (se suprime el valor de 50 Hz).
Especificar el valor de frecuencia utilizado en Colombia.
7.1.1 Circuitos de tensión. Se adicionó el último párrafo, de la siguiente manera: Para medidores con display en caja separada, el consumo de potencia se debe determinar con el display en operación.
Para garantizar que el consumo de potencia en medidores con display en caja separada, se encuentra dentro de los rangos exigidos.
8.4 Constante de medidor. Se adicionó al final del texto la oración “o lo definido por programación”.
En este tipo de medidores es común que esta información sea definida al programar el equipo
Se adicionó el segundo párrafo, de la siguiente manera: Para medidores con display en caja separada, se debe asegurar que el registrador se encuentra incorporado en la caja del medidor.
Se adiciona para corroborar que el medidor cumple con el alcance de la norma.
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
ii
INTRODUCCIÓN
Esta norma debe ser utilizada con las partes relevantes de las series IEC 62052, IEC 62053 e IEC 62059, Equipos de Medición de Energía Eléctrica:
NTC 5226:2017 (IEC 62052-11:2003)
Equipos de medición de energía eléctrica (c.a). Requisitos generales, ensayos y condiciones de ensayo.
NTC 2288: 2003 (IEC 62053-11:2003)
Equipos de medición de energía eléctrica (c.a.). Requisitos particulares. Medidores electromecánicos de energía activa (Clases 0,5, 1 y 2).
NTC 4052: 2017 (IEC 62053-21:2003)
Equipos de medición de energía eléctrica (c.a.). Requisitos particulares. Medidores estáticos de energía activa (Clases 1 y 2).
NTC 2147: 2017 (IEC 62053-22:2003)
Equipos de medición de energía eléctrica (c.a.). Requisitos particulares. Medidores estáticos de energía activa (Clases 0,2 S y 0,5 S).
NTC 4688: 1999 (IEC 62053-31:1998)
Equipo para medidores de electricidad - ca -. Requisitos particulares. Dispositivos de salida de pulsos para medidores electromecánicos y electrónicos - solamente dos hilos.
NTC 4649: 1999 (IEC 62053-61:1998)
Equipo para medidores de energía eléctrica -c.a- Requisitos particulares. Requisitos de tensión y consumo de potencia.
IEC 62059-11:2002 Electricity metering equipment (a.c.) - Dependability - Part 11: General concepts
IEC 62059-21:2002 Electricity metering equipment (a.c.) - Dependability - Part 21: Collection of meter dependability data from the field.
Esta es una norma para los ensayos tipo de medidores de energía eléctrica. Cubre los requisitos particulares para medidores que están siendo utilizados para aplicaciones interiores y exteriores en grandes cantidades alrededor del mundo. La Norma no aplica a implementaciones especiales (tales como partes de medición y/o registrador en cajas separadas).
Esta norma debe ser utilizada en conjunto con la NTC 5226 (IEC 62052-11). Cuando algún requerimiento de esta norma corresponda a un ítem ya especificado en la NTC 5226 (IEC 62052-11), los requerimiento de esta norma toman precedencia sobre los requerimientos de la NTC 5226 (IEC 62052-11).
Esta norma hace diferencia entre:
- Medidores clase de exactitud 2 y medidores clase de exactitud 3; - Medidores clase de protección I y clase de Protección II;
- Medidores para usar en circuitos equipados con o sin neutralizadores de falla a tierra. Los niveles de ensayos requeridos son considerados como los valores mínimos para garantizar el funcionamiento apropiado del medidor bajo condiciones normales de trabajo. Para aplicaciones especiales, otros niveles de ensayos y condiciones de referencia pueden ser necesarios y deberán ser acordados entre el usuario y el fabricante.
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
1 de 18
EQUIPOS DE MEDICIÓN DE ENERGÍA ELÉCTRICA (C.A.). REQUISITOS PARTICULARES. MEDIDORES ESTÁTICOS DE ENERGÍA REACTIVA (CLASES 2 Y 3)
1. ALCANCE
Esta norma aplica solamente a medidores estáticos nuevos de clase de exactitud 2 y 3, destinados a la medición de la energía eléctrica reactiva de corriente alterna, en circuitos con frecuencia de 60 Hz y aplica solamente para sus ensayos tipo. Por razones prácticas, esta norma está basada en una definición convencional de energía reactiva para tensiones y corrientes sinusoidales que contienen únicamente la frecuencia fundamental.
Aplica sólo a medidores estáticos para aplicaciones interiores y exteriores compuestos de uno o más elementos de medición, y uno o más registradores incorporados en la misma caja. También aplica a indicadores de operación y salidas de prueba. Si el medidor tiene un elemento de medida para mas de un tipo de energía (medidores multi-energía) o cuando otros elementos funcionales, como indicadores de demanda máxima, registradores tarifarios electrónicos, interruptores horarios, receptores de control de rizado, interfaces de comunicación de datos, etc. están incluidos en la caja del medidor, entonces las normas pertinentes para esos elementos también aplican.
Esta norma no aplica a:
a) Medidores de energía reactiva cuya tensión en los bornes exceda 600 V (Tensión entre fases para sistemas polifásicos).
b) Medidores portátiles.
c) Interfaces de datos al registrador del medidor. d) Medidores de referencia.
El aspecto de confiabilidad es tratado en los documentos de la serie IEC 62059.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos referenciados son indispensables para la aplicación de este documento normativo. Para referencias fechadas, se aplica únicamente la edición citada. Para referencias no fechadas, se aplica la última edición del documento normativo referenciado (incluida cualquier corrección).
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
2
NTC 2423, Electrotecnia. Medidores. Equipo de prueba para medidores de energía eléctrica. NTC 4649: 1999, Equipo para medidores de energía eléctrica -c.a- Requisitos particulares. Requisitos de tensión y consumo de potencia. (IEC 62053-61:1998).
NTC 5226: 2017, Equipos de medición de energía eléctrica (c.a). Requisitos generales, ensayos y condiciones de ensayo (IEC 62052-11: 2003).
3. TÉRMINOS Y DEFINICIONES
Para los propósitos de esta norma, aplican los términos y definiciones dados en la NTC 5226 (IEC 62052-11).
NOTA Para la dirección del flujo y el signo de la potencia reactiva ver el Anexo C.
NORMA TÉCNICA COLOMBIANA
NTC 4569 (Segunda actualización)
RESUMEN
