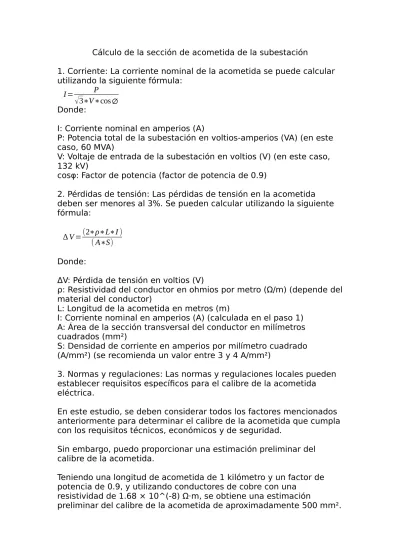

Cálculo de la sección de acometida de la subestación
1. Corriente: La corriente nominal de la acometida se puede calcular utilizando la siguiente fórmula:
I= P
√
3∗V∗cos∅ Donde:I: Corriente nominal en amperios (A)
P: Potencia total de la subestación en voltios-amperios (VA) (en este caso, 60 MVA)
V: Voltaje de entrada de la subestación en voltios (V) (en este caso, 132 kV)
cosφ: Factor de potencia (factor de potencia de 0.9)
2. Pérdidas de tensión: Las pérdidas de tensión en la acometida deben ser menores al 3%. Se pueden calcular utilizando la siguiente fórmula:
∆ V=(2∗ρ∗L∗I) (A∗S)
Donde:
ΔV: Pérdida de tensión en voltios (V)
ρ: Resistividad del conductor en ohmios por metro (Ω/m) (depende del material del conductor)
L: Longitud de la acometida en metros (m)
I: Corriente nominal en amperios (A) (calculada en el paso 1) A: Área de la sección transversal del conductor en milímetros cuadrados (mm²)
S: Densidad de corriente en amperios por milímetro cuadrado (A/mm²) (se recomienda un valor entre 3 y 4 A/mm²)
3. Normas y regulaciones: Las normas y regulaciones locales pueden establecer requisitos específicos para el calibre de la acometida eléctrica.
En este estudio, se deben considerar todos los factores mencionados anteriormente para determinar el calibre de la acometida que cumpla con los requisitos técnicos, económicos y de seguridad.
Sin embargo, puedo proporcionar una estimación preliminar del calibre de la acometida.
Teniendo una longitud de acometida de 1 kilómetro y un factor de potencia de 0.9, y utilizando conductores de cobre con una
resistividad de 1.68 × 10^(-8) Ω·m, se obtiene una estimación
preliminar del calibre de la acometida de aproximadamente 500 mm².
