ARQUITECTURA DE RED: especifica la topología, el método de acceso a los medios y los protocolos de comunicación de red. IP (Protocolo de Internet o Protocolo de Internet): Es el protocolo más importante que trabaja en la capa de red de la arquitectura TCP/IP. SNMP (Protocolo simple de administración de red): protocolo que permite monitorear el estado de las estaciones y dispositivos de la red.
OBJETIVOS
OBJETIVO GENERAL
OBJETIVOS ESPECÍFICOS
Desarrollar una guía metodológica de mejores prácticas y acciones de análisis que un administrador de red puede seguir para una planificación óptima en el crecimiento y desarrollo de las redes de transmisión de datos.
MARCO TEÓRICO

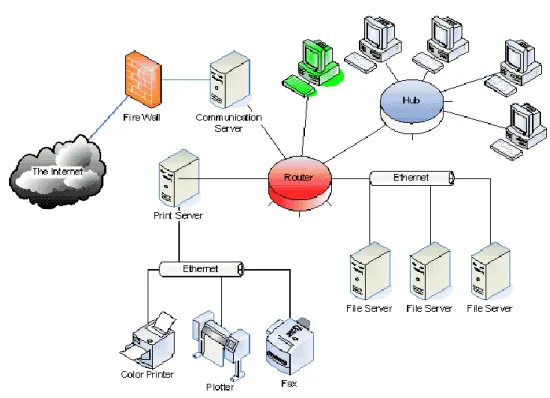

TOPOLOGÍA DE REDES DE ÁREA LOCAL
Topología lógica: es la forma en que el equipo accede al medio y se relaciona con los protocolos. Topología física: es la forma en que se interconectan los equipos de la red, tales como: Bus o Lineal, Anillo, Estrella, Árbol, Malla, entre otros.
TRANSFERENCIA DE INFORMACIÓN
ARQUITECTURAS DE REDES
Controla el significado de la información transmitida y permite la traducción de datos entre estaciones. 1 Físico Es responsable de la transmisión de dígitos binarios a través de un canal de comunicación controlado.
PERTURBACIONES EN LA TRANSMISIÓN
La razón fundamental es que TCP/IP fue diseñado para funcionar en diferentes redes y en consecuencia esta capa depende de la tecnología utilizada. Existen diferentes tipos de ruido: ruido térmico, que es provocado por la excitación térmica de los electrones de un conductor; ruido de intermodulación, que se produce cuando diferentes frecuencias comparten el mismo medio de transmisión; diafonía, que se produce cuando se produce el acoplamiento entre líneas que transportan señales; y el ruido impulsivo, que es un pulso de alta amplitud y corta duración que afecta la señal. La velocidad a la que se pueden transmitir datos a través de un canal de comunicación de datos se denomina capacidad del canal.
Un protocolo es una descripción formal de un conjunto de reglas y convenciones que rigen cómo se comunican los dispositivos en una red. El sistema de gestión de la red se basa en dos elementos principales: un supervisor y agentes. El supervisor es el terminal que permite al administrador de la red realizar solicitudes de gestión.
Agentes, es decir, una aplicación de gestión de red que reside en un dispositivo periférico y se encarga de transmitir datos de gestión local desde el periférico en formato SNMP. Sistema de gestión de red (NMS), es decir, un terminal a través del cual los administradores pueden realizar tareas administrativas.

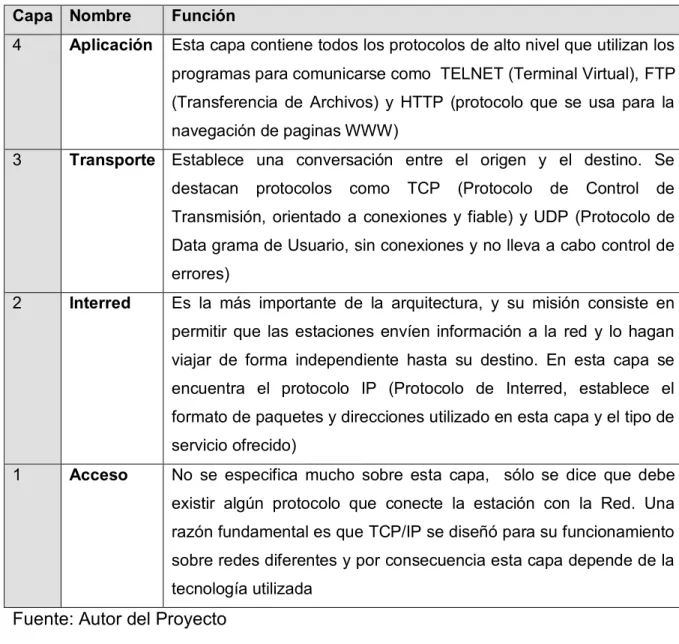

PROTOCOLOS DE RED EN EL MODELO TCP/IP
El Protocolo de Internet proporciona un servicio de datagramas poco fiable (también llamado mejor esfuerzo, hará lo mejor que pueda pero garantizará poco). Si se necesita confiabilidad, la proporcionan protocolos de capa de transporte como TCP. Es un protocolo de tipo cliente/servidor donde un servidor generalmente tiene una lista de direcciones IP dinámicas y las asigna a los clientes a medida que van quedando libres, sabiendo en todo momento quién ha estado manteniendo esa dirección IP, cuánto tiempo la ha tenido. y a quién se lo asignaste más tarde.
El protocolo garantiza que los datos serán entregados a su destino sin errores y en el mismo orden en que fueron enviados. En la pila de protocolos TCP/IP, TCP es la capa intermedia entre el Protocolo de Internet (IP) y la aplicación. Sin embargo, SCTP permite opcionalmente enviar mensajes desordenados y, a diferencia de TCP, SCTP es un protocolo orientado a mensajes (similar al envío de datagramas UDP).
Es un protocolo orientado a transacciones y sigue un esquema de solicitud-respuesta entre el cliente y el servidor. HTTP es un protocolo sin estado, lo que significa que no almacena ninguna información sobre conexiones anteriores.
Las fuentes pueden ser archivos, resultados de ejecución de programas, consultas de bases de datos, traducción automática de documentos, etc. Para ello se utilizan cookies, es decir, información que el servidor puede almacenar en el sistema del cliente. Incluye la colocación física de conjuntos de chasis, equipos auxiliares y servidores auxiliares de distribución.
Cada combinación de software y hardware de computadora, red y cableado tendrá un rendimiento de red diferente. Esto nos lleva a concluir que para saber si la red no está funcionando bien, necesitaremos aplicar una medida con la que podamos comparar el rendimiento. Esta cuenta, junto con la contraseña del usuario, identifica y proporciona acceso a los recursos del sistema de red.
Este ID de cuenta también hace que el usuario sea responsable de sus acciones en la red. El hecho de que un usuario de la red tenga una cuenta no significa que los recursos de la red estén totalmente disponibles para él.

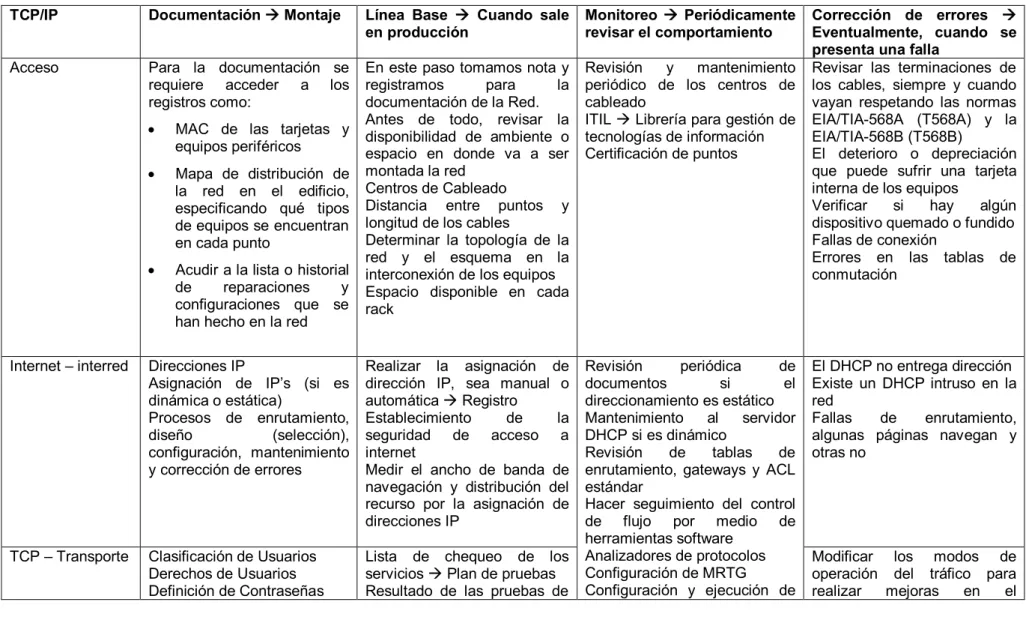

DESARROLLO DE LA GUÍA
Definir topología de red y esquema de interconexión de dispositivos. Espacio disponible en cada rack. Aplicación de estadísticas sobre el uso de sistemas y servicios (buscar sistemas y servicios relevantes para la empresa y analizar sus datos de acceso (logs). Configurar los servicios que estarán disponibles en la red. Recopilar información de los datos (logs) durante un mes en Reconocer comportamiento normal.
El establecimiento práctico de la línea de base debe realizarse en la primera ejecución de la red, junto con toda la documentación de configuración inicial, ya que este es el punto de mediciones comparativas en la práctica de monitoreo y corrección de errores. La práctica de monitoreo debe tener en cuenta herramientas de software que nos ayuden a establecer la línea base y nos permitan monitorear la red, y a partir de allí poder saber cómo está su desempeño y si es necesario realizar mejoras en los equipos o servicios de la red. MRTG genera un informe en formato HTML con gráficos que proporcionan una representación visual de la evolución del tráfico a lo largo del tiempo.
Este protocolo proporciona información sin procesar sobre la cantidad de bytes que pasan a través de él y diferencia entre entrada y salida. En las últimas versiones, esta información se almacena en una base de datos gestionada por RRDtool, a partir de la cual se generan informes y gráficos por separado.
CASO DE ESTUDIO Y DE APLICACIÓN DE LA METODOLOGÍA DE LA GUÍA: COLEGIO NUEVO CAMBRIDGE
DOCUMENTACIÓN Y ESTABLECIMIENTO DE LA LÍNEA BASE
La red tiene una velocidad de transmisión de solicitudes de Internet o ancho de banda de 2000 Kbps, servicio que varía según el proveedor. La velocidad interna es estándar de 100 Mbps, velocidad que varía en función de las interrupciones en la red. La topología física de la red es Estrella, donde se utiliza un dispositivo como punto de conexión entre Internet y la red local.
La colisión de datos es prácticamente imposible porque cada estación tiene su propio cable y la red se puede ampliar fácilmente. La estructura física y distribución de equipos del Colegio Nuevo Cambridge se muestra en el siguiente plano del espacio escolar. La siguiente tabla muestra el inventario de equipos activos o de intercomunicación en la red, junto con su ubicación. Hay un total de 20 equipos, incluidos 9 conmutadores (2 marcas Dell administrables), 2 servidores Dell, 3 concentradores y 6 puntos de acceso.
Dell Power Connect
CONCLUSIONES
Después de realizar una encuesta, observar y consultar material bibliográfico y de Internet, se determinó que la documentación, el establecimiento de líneas base, el monitoreo y la depuración son las mejores prácticas que un administrador de red debe considerar para evaluar y probar el rendimiento de una red LAN. . Al leer las gráficas de MRTG en el caso de la red Escolar, se puede decir que el horario de consumo de la red es de 6 am a 7 pm, y en el mismo intervalo se puede observar que entre las 13:00 – 14:00 y 15:00 – A las 19:00 el consumo de ancho de banda baja debido a que en esas horas solo trabajan equipos de personal administrativo. Seguir la metodología propuesta en la Guía de Red del Colegio Nuevo Cambridge fue de beneficio mutuo porque, por un lado, nos permitió organizar la información de la red y enviar al colegio una herramienta de seguimiento, y, por otro lado, afinar la propuesta. pasos de las Directrices para que se ajusten a un caso real.
Para visualizar el consumo de ancho de banda, la guía utiliza la herramienta de soporte MRTG, software que ha sido configurado e implementado en el caso del Colegio Nuevo Cambridge para tomar decisiones con base en los resultados obtenidos. Esta herramienta está disponible para que el administrador de Cambridge pueda programar el mantenimiento en horas de menor actividad, verificar el uso adecuado de los recursos y tener una idea del crecimiento de la red en función del consumo de tráfico. El proveedor de televisión por cable/internet de la Une permite que la escuela utilice ráfagas, lo que permite que la red tenga inmediatamente más tráfico que el ancho de banda contratado.
Es importante resaltar que actualmente existen programas de software gratuitos y propietarios que permiten controlar y monitorear servicios adicionales. En este caso solo trabajamos con MRTG, la elección del sistema dependerá de las necesidades específicas de cada empresa.
REGISTRO DE OPERACIONES DIARIAS
HOJA DE VIDA EQUIPOS DE CÓMPUTO Y/O COMUNICACION
NOTA: Seleccione la opción que más se parezca a su trabajo como administrador de red. 2.- ¿Qué herramienta de software utiliza para documentar la distribución física (topología) de su red? 3.- Implementas, como primer paso, la creación de una línea base (punto de partida) de la red, que permita derivar efectos sobre los cambios de la red y soluciones posteriores.
4.- Seleccione el(los) tipo(s) de software de administración de red que está utilizando para su red: Software de administración de red. 6.- ¿Qué acción(es) realizas frecuentemente como método para localizar el problema y aislarlo? y reducir el alcance de la degradación en la red.
